中山市夏威夷水上乐园高压变配电工程施工组织设计.doc

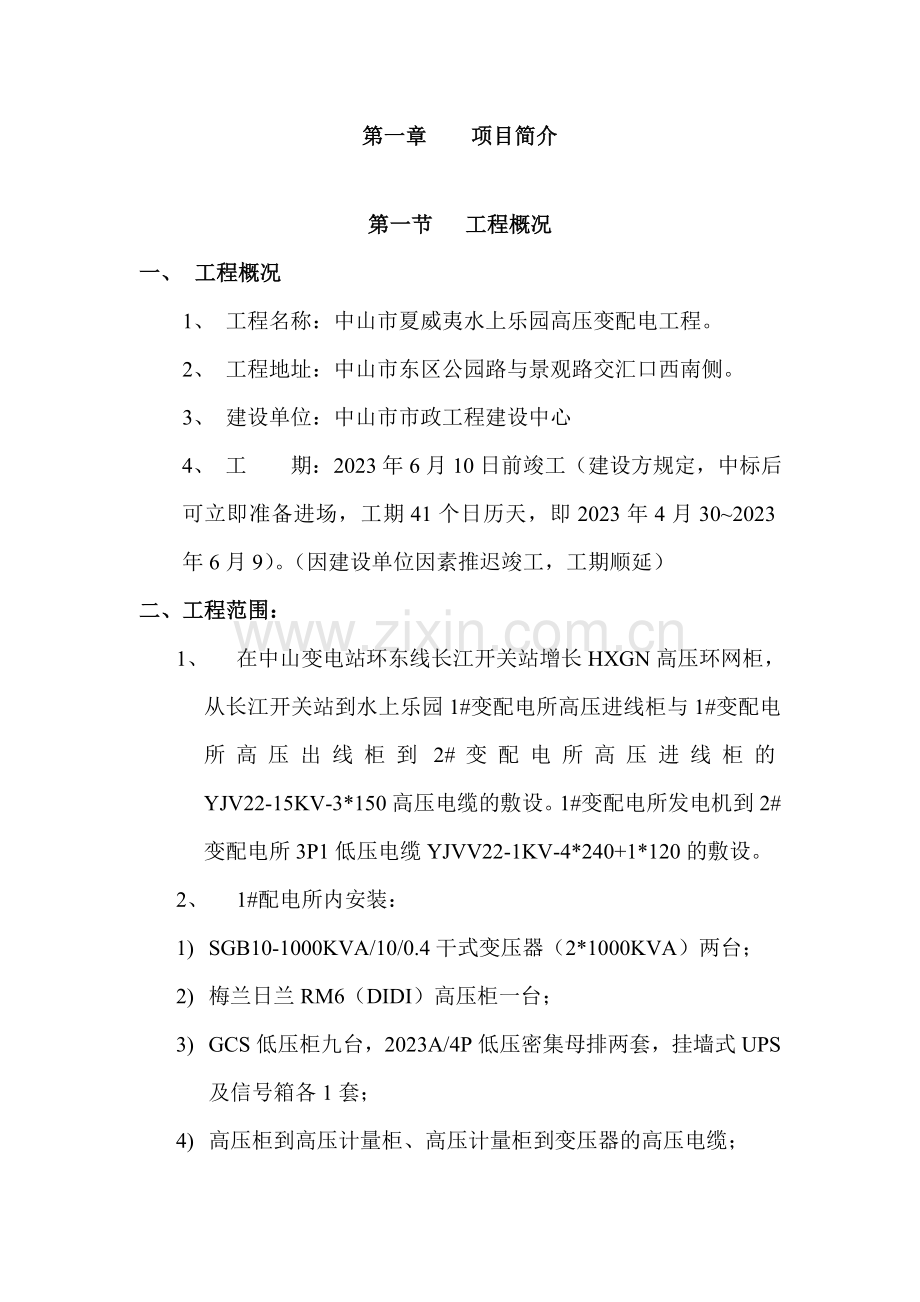

第一章 项目简介第一节 工程概况一、 工程概况1、 工程名称：中山市夏威夷水上乐园高压变配电工程。2、 工程地址：中山市东区公园路与景观路交汇口西南侧。3、 建设单位：中山市市政工程建设中心4、 工 期：2023年6月10日前竣工（建设方规定，中标后可立即准备进场，工期41个日历天，即2023年4月302023年6月9）。（因建设单位因素推迟竣工，工期顺延）二、工程范围：1、 在中山变电站环东线长江开关站增长HXGN高压环网柜，从长江开关站到水上乐园1#变配电所高压进线柜与1#变配电所高压出线柜到2#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设。1#变配电所发电机到2#变配电所3P1低压电缆YJVV22-1KV-4*240+1*120的敷设。2、 1#配电所内安装：1) SGB10-1000KVA/10/0.4干式变压器（2*1000KVA）两台；2) 梅兰日兰RM6（DIDI）高压柜一台；3) GCS低压柜九台，2023A/4P低压密集母排两套，挂墙式UPS及信号箱各1套；4) 高压柜到高压计量柜、高压计量柜到变压器的高压电缆；5) 312KW柴油发电机组一台（含柴油发电机组自启动设备）：6) 配电所内电气设备的安全接地网、消防器材；7) 电气操作规程、高低压系统模拟板；8) 配电所内的电气照明、排风。3、2#变配电所内安装：1) SGB10-800KVA/10/0.4干式变压器（2*800KVA）两台；2) 梅兰日兰RM6（DIDI）高压柜一台；3) GCS低压柜九台，2023A/4P低压密集母排两套，挂墙式UPS及信号箱各1套；4) 高压柜到高压计量柜、高压计量柜到变压器的高压电缆；5) 配电所内电气设备的安全接地网、消防器材；6) 电气操作规程、高低压系统模拟板；7) 配电所内的电气照明、排风。三、工程保修期：1、 综合验收合格并交付使用之日起计两年。第二节 施工的总体设想中山市夏威夷水上乐园是中山市长江旅游风景区新增景观，改善旅游风景区景观、商业环境。为了给中山市增长一道美丽的风景线，我公司一定尽自己最大的努力，按质按量准时的完毕该项工程，为发展中山做出一份奉献。根据该项工程的特点结合我公司自身情况，考虑从以下几方面入手以保证工程的顺利竣工。1、施工前准备：为了能按质按量准时完毕工程，必需作好开工前准备，一方面是拟定以总经理为首的可靠的项目管理小组，认真学习图纸并仔细考察现场结合自身特点，制定出可行的、全面的、细致的施工方案，组织相应的人力、物资、机具，以保障施工的顺利进行。2、施工进度：能否在规定工期内完毕工作，很大限度上取决于设备到场时间是否准时，设备到场时间直接影响安装进度。与供电部门联系停电转接、送电的时间控制是关系到能否准时竣工的重要因素之一，只要能控制好以上两个时间就能对整个施工进度进行有效的控制，保证准时竣工。3、施工质量：工期虽然很短，但质量仍然是首位，根据ISO9002拟定的质量管理体系，建立以总经理为首的质量管理小组，参照GB50254-50259-96、GB50169-93、GBJ148-90、GB50171-92、GBJ147-90、GB50168-92等规范对施工前、中、后进行全面质量管理，实现工程质量优良率达成100%。4、安全文明施工措施：由于施工环境情况复杂，施工面积大，相应已增长了不少安全事故隐患，对文明施工增长了不少困难，因此，我公司根据ISO1400与OHSAS8000拟定的环境管理体系与安全管理体系与结合建筑施工安全检查标准JGJ59-99与广东省建筑工程文明施工检查评分细则成立现场安全与环境管理小组。对施工现场进行实时监控，把安全事故控制为零，达成文明工地标准。 第三节 施工段划分与施工程序一、施工段划分根据甲方规定竣工日期，以及现在施工现场的情况，结合我公司各方面的情况，计划将整个改造工程划分为三个路段进行施工。第一施工段：中山变电站环东线长江开关站增长HXGN高压环网柜与从长江开关站到水上乐园1#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设为第一施工段。第二施工段：1#变配电所设备、装置、器材、设施的安装。第三施工段：1#变配电所高压出线柜到2#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设与2#变配电所设备、装置、器材、设施的安装。二、施工程序1、 施工准备：根据附录一：施工准备计划表，作好各项准备工作， 尤 其是材料订购，应拟定各项设备到场的具体时间。2、 进场施工：按接地网制作、设备安装、室外电缆敷设、室内母线排安装、系统调试、送电调试、竣工验收的施工顺序进行。第二章 施工部署第一节 施工部署原则原则：做好协调配合工作。按各区域流水作业组织区域内分段施工，做好抢工，组织穿插相关安装项目作业区域内各工种平行流水作业，具体如下：1、 将该工程列为我公司的重点工程，由公司总经理直接领导，并组成施工现场管理机构，发挥公司的优势，在各施工要素的配置上对该工程实行重点政策，保证施工顺利完毕。2、 建立精干、高效和强有力的项目经理部，选配高素质的项目经理和管理人员，实行项目管理负责制，全权组织技术、质安、仓库、工程等部门对工程施工进行全员、全面、全过程的系统动态管理，并对工程质量、施工进度、安全生产、文明施工等进行全方位的目的责任管理与控制。3、 用技术纯熟，纪律严明，通过多个大型工程锤炼的能打硬仗的高素质的作业队伍，在该工程上进行施工，发挥我公司管理上的优势，强化职能，统筹协调，综合管理，保证工程总体目的的实现。第二节 施工规划1、 进场阶段对施工现场进行认真勘察，选定1#电房区域为材料摆放区、制作区、工具存放区、废料堆放区、临时配电箱等设施的位置（详见附录二：施工平面布置与临时设施布置图）。制定现场作业顺序，不阻障其它工程的施工现场，根据可施工限度合理安排施工人员进场、材料进场及工具进场。组织人力搞好现场的文明环境，临时用电架设灯光设备，施工人员进场前作适当的安全培训，技术培训，颁布规章制度，甲方规定传达等，使进场秩序良好。2、 主体阶段按工程进度计划，由项目经理部组织计划施工。各阶段的施工存在重叠作业，施工应合理安排，互相提供最宽的工作面，并做好半成品或成品的保护工作，加强工作中的自检工作，对发现的不合格项目应及时组织人力解决，决不让不合格产品流入下道工序。3、 实验阶段达成满足业重规定，功能达成设计效果，外观达成优良水平。4、 竣工验收一次性通过相关部门验收，质量达成优良，用户使用安全可靠。第三节 施工组织机构1、 成立以总经理为首居有丰富的施工经验的中山市夏威夷水上乐园高压变配电工程项目部，负责安装施工组织和管理，其组成成员如下：项目经理：1名总工程师：1名工程技术员：1名电气施工员：1名质安员：1名资料员：1名施工班长： 3名2、 重要力量负责该工程的各项工作的施工。3、 项目经理将负责各专业施工队的施工现场，协调和安排在抓好工程质量和安全的同时，抓好各项协调工作。4、 重要施工人员组织框图见附录三。5、 重要施工管理人员名单：见附录四第三章 施工准备工作计划工程施工开始前,应进行周密的组织、安排和准备，避免在开工后导致不必要的影响。施工准备工作的基本内容，涉及有技术准备、物资准备、施工组织准备、施工现场准备以及场外协调工作准备等。有的要在开工前完毕，有的则可贯穿在施工过程中。第一节 技术准备1、 熟悉和审查施工图纸本安装工程开工前，组织各技术人员认真学习、熟悉图纸，检查施工图纸及各组成部分间有无矛盾和错误；组织施工图纸内部预审和各有关单位联合的会审。全面熟悉和掌握高低压施工图纸的内容和设计意图，检查各专业之间的预埋件、预留洞的尺寸位置是否统一或漏掉。2、 技术交底严格按照总公司的质量体系文献的有关规定，使技术交底工作落到实处，使参与施工的人员对工程的关规定及其施工方法心中有数。要针对施工的关键部位、施工难点及质量、安全规定、操作规定及注意事项街进行全面交底。3、 编制施工方案与土建与等专业进行和谐沟通，互相提供施工进度计划，以便紧密配合，按计划完毕各施工任务，做到互不影响，保证施工总进度。4、 编制施工图预算、材料需用计划预算人员根据施工图及进度计划编制工程预算、材料计划、向材料部门提供具体的材料计划，并做好劳动力、材料及机械台班需用量分析，成品的需用量计划。5、 提交公司新材料、新设备、新技术应用项目的可行性报告及计划。培训施工人员掌握新工艺、新技术。第二节 物资准备一、 材料准备1、 加强原材料检查。开工时，及时做好原材料的检查和跟踪2、 工程开工前，根据施工图预算的实物工程量和施工组织设计关于施工进度的安排，认真做好材料的需用量计划，对大宗材料、特殊材料等必须先联系好供应商，拟定设备到场时间，以备项目部作好日施工计划。3、 凡进场材料均应按规划的位置分类堆放，保持场地清爽整洁，凡是大型设备，如变压器、高低压柜、发电机等，到场后应尽也许立即安装，以免阻碍施工。4、 对各种材料的进场、保管和收放，必须做到有章可循，并贯彻防盗、防火等安全措施。5、 对成品、半成品提前加工，按计划规定的时间进场。二、 施工机具设备准备1、 项目经理部组织技术精良的维修班组，严格按照机械操作规程及保养制度，对进场机械设备进行及时保养和维修，保证其正常运转，充足发挥机械优势，保证工程顺利进行。2、 机械完好率要达成90%以上，运用率达成95%以上。3、 所有机械进场之前，都必须全面进行检查，并经有关部门验查合格方能进行安装投入使用。4、 做好施工机具进场计划，以保证能满足施工的需要，以免影响进度和质量。5、 重要机具一览表施工机械设备表：计划用于本工程的重要机械设备种类（名称）数量型号功率备注强力振动电钻3台32%、TE518*1500手提电钻12台FDV1616*350弯管器3台SYW-2-600台钻3台MODEL2*1500砂轮切割机3台2416S10*900手提砂轮切割机6台直向5 寸5*250大理石切割机3台100%16*350电焊机3台3.2-6mm5*1200冲击钻15把550/Z8*1800汽车4辆发电机2台吊车1辆6、 重要检测设备一览表：计划用于本工程的重要机械设备种类（名称）数量型号功率备注指针式万用表4个MF141/电流表2台MG26兆欧表2台ZC25-3接地电阻测试仪1台ZC29B继电保护测试仪1台M2023交真流实验变压器及耐压实验装置1台M2023高压开关测试仪1台COSB6/50第三节组织准备1、 施工现场成立以项目经理为首的项目经理部领导小组，按施工组织设计所配备的技术人员和管理人员组织到位，在现场召开动员、协调会议，使项目部人员做到统一思想、统一行动，把精力放在该项目上。2、 建立技术、质量、安全、财务、核算、材料、后勤等管理部门，并配备好各岗位专业管理人员，贯彻岗位责任制，定人定岗、定责任，责任到人。3、 根据工程量和施工进度规定及时配备好水安装工、电安装工、机械工等专业工种班组和人员。4、 重要工种和特殊工种需经培训，考核合格后持证方可上岗。对进场的施工人员进行有计划的入场教育，涉及公司及项目部管理制度的学习、安全知识教育、基本施工规程的学习等。5、 与市政、供电等有关单位联系拟定有关的报建审批、停送电时间。第四章 施工组织方案第一节 施工组织方案编制原则1、 集中力量保质量、保工期，在人力、物资、机具等方面给该工程以充足保障，各工序管理工作应互相协助，指导好现场的施工工作，搞好各工种的协调配合。2、织各工种配合施工，穿插作业，重点部位重点赶工。以达成土建、安装及其它各工种之间互创施工条件，以保证工程总体进度。第二节 施工重点、难点分析及相应的施工方案一、 施工难点 根据我公司长期的施工经验，结合该工程的的特点，经分析认为在该项工程施工中将面临的施工难点有以下两点：1、 长江开关站到水上乐园1#变配电所高压进线柜YJV22-15KV-3*150高压电缆的敷设是该项工程施工的重要难点，重要表现在以下两方面：敷设路线环境多变分别通过丘陵，水泥路面、柏油马路、人行到、沙土地；敷设线路教长达350米；在丘陵路段因现场位置有限，既要符合施工规范又要保护树木。2、 从1#电房发电机引到2#电房3P1柜低压电缆VV22-1KV-4*240+120共350米，按甲方规定要采用PVC160混合大号缆槽敷设二、 施工难点的解决方案1、 要解决长江开关站到水上乐园1#变配电所高压进线柜YJV22-15KV-3*150高压电缆的敷设存在的问题应从以下几方面入手1） 公司内部施工计划，有公司项目经理人员组织项目部人员与施工班组对图纸和现场进行讲解、讨论，同时有拓展部人员与有关方面联系，拟定施工的范围，完毕报建审批手续，拟定施工时间，使项目部可制定的确可行的施工计划；2） 从长江开关站到水上乐园1#变配电所高压电缆敷设须通过长江管理区电房，而从长江开关站到长江管理区电房路段是敷设路线环境最多变的路段，因此该路段电缆敷设沿着原有从长江开关站到长江管理区电房的电缆敷设线路进行。3） 将高压电缆放在高压进线敷设线路靠近长江管理区电房的地方，由此开始向长江开关站和1#电房敷设，并有具有丰富经验的人统一指挥，将电缆敷设的难度降至最低；4） 从长江开关站到长江管理区电房路段有些地方由于位置因素不能并排放下两路缆槽，该段施工措施是：在原有缆槽旁向缆槽底部掏空减少原有缆槽位置，将新增缆槽敷设在原由缆槽上，这样即可保护树木又可符合安装规范。2、 要解决350米VV22-1KV-4*240+120套PVC160管的问题，关键在于不能先敷设管，应先将电缆敷设完毕后，再用PVC160塑料管由两端往中间套，完毕甲方采用PVC160塑料管对电缆进行保护的施工规定。三、 施工重点的关键施工技术、工艺分析该项工程的施工重点是环网柜安装、高压缆头制作、高低压柜拼装、母线槽安装、电房接地网等电气安装工程，以上各施工重点的关键施工技术、工艺为：1、 电房接地网的制作与安装：原则上按照图纸施工，角钢与扁钢之间采用电焊，搭接长度不小于10厘米，双侧焊接；焊缝厚度为不小于6厘米，焊缝处作防锈解决。 2、 中山变电站环东线长江开关站增长HXGN高压环网柜：安装该环网柜时必须停电，届时将影响凯茵市场、长江水电站、怡景假日酒电、长江管理区的供电，因此必须协商有关部门作好停电计划，安装环网柜的时间一定要在规定期间内完毕。因此为了保证不影响供电，我公司将邀请生产厂家、供电部门以及我公司技术骨干进行施工。按以下规定拼柜：柜连接紧密；无明显缝隙，规定柜面平直，整齐垂直误差每米不大于1.5mm，水平误差每米不超过1.0mm，总误差不大于5mm。3、 电缆头的制作安装：制作电缆终端和接头前，应熟悉安装工艺资料，做好检查，并符合下列规定：1) 电缆绝缘状况良好，无受潮；塑料电缆内不得进水；充油电缆施工前应对电缆本体、压力箱、电缆油桶及纸卷桶逐个取油样，做电气性能实验，并应符合标准。2) 附件规格应与电缆一致；零部件应齐全无损伤；绝缘材料不得受潮；密封材料不得失效。壳体结构附件应预先组装，清洁内壁；实验密封，结构尺寸符合规定。3) 施工用机具齐全，便于操作，状况清洁，消耗材料齐备。清洁塑料绝缘表面的溶剂宜遵循工艺导则准备。4) 必要时应进行试装配。5) 电力电缆接地线应采用铜绞线或镀锡铜编织线，其截面面积不应小于附表的规定。110kV及以上电缆的截面面积应符合设计规定。附表：电缆终端接地线截面电缆截面（mm2）接地线截面（mm2）120及以下16150及以下36电缆终端与电气装置的连接,应符合现行国家标准电气装置安装工程母线装置施工及验收规范的有关规定。4、 高、低压柜安装：低压配电柜安装按生产厂家规定配置底脚螺栓，各柜连接紧密；无明显缝隙，规定柜面平直，整齐垂直误差每米不大于1.5mm，水平误差每米不超过1.0mm，总误差不大于5mm。5、 母线排安装：母线装置安装用紧固件，除地脚螺栓外应采用符合标准的镀锌制品，各种金属构件的安装螺孔不应采用电气开孔；母线搭接、相序时应参照有关规定执行；本工程采用封闭母排，因此各段标志应清楚。四、 各项绝缘测试与接地测试的实验：聘请专业检测公司进行各项检测工作，有专业公司出具权威的检测合格证明书。第三节 电房高低压柜、电房照明电气施工程序及工艺一、电气总体程序1、应按规定的施工及规范、质量评估标准以及标准图集施工。2、电气系统，按土建施工顺序由下而上施工，做好预埋工作。3、电房土建达成验收规范后才可以进行电房的电气安装。二、高低压柜安装1、工艺流程安装柜角钢基础 高低压柜的拼装 清理预埋箱壳 整理检查导线 固定元件 电缆安装。2、施工工艺（1）用毛刷、纱布清理暗柜体内部，保持洁净。（2）整理对照图纸，检查高低压柜的型号、位置是否与设计方案相同。（3）按设计图纸制定的方案将电缆可靠固定到相应的开关上。并检查相应的开关是否动作可靠。（4）箱内二次线路布线：一方面布置电源线再布置各分线电线。所有导线留有适当余量，导线剥削处不应伤线芯或露裸线过长。导线盘线箱内成型后，每个分支处或每个转弯处均用适当的尼布扎带扎紧。分支路相线，按图示序号套好回路编码管。进出三相开关必须按黄、绿、红顺序接线。所有导线与电气元件接线必须牢固、紧密。同一端子上导线不超过2根，并用隔平垫片及弹簧垫片等齐全。三、电房照明安装规定1、配电箱垂直度：箱体高50cm以下时，垂直度允许偏差为1.5mm，体高为50cm及以上时，垂直度允许偏差为3mm。2、成排灯具中心线允许偏差为5mm。3、明开关、插座的底板允许偏差：同一场合高差为5mm，并排装高差为0.5mm，面板垂直度允许偏差为0.5mm。四、 注意事项1) 接线盒、开关、插座、位置必须对的、牢固、方正；2) 配电箱、电表箱必须按设计规定进行，位置对的，箱内接线要做到整齐美观、接地端子牢固可靠，各配电柜、箱要有良好接地系统；3) 电缆敷设必须排列整齐、美观，同时电缆桥必须有通长的可靠接地；为了日后便于管理使用，管内穿线及电设备连接要分好电线的颜色，保证三相五线制之间的关系，以及安排顺序、单相三线的每线颜色的拟定；第四节 施工过程的注意事项1、 隐蔽工程，应提前告知业主，经业主检查验收合格后方可进行下一道工序。2、 调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检查合格，并由专人使用、保管。调试时应有具体记录。3、 工前作好技术交底，吃透图纸，领略设计意图，配合其它专业工作，要作好成品保护及各专业协调。4、 敷设前，应进行电气性能实验，合格后方可施工。电缆敷设应根据其走向、规格合理安排顺序、一般不应有交叉。5、 开孔的配电箱（柜），必须用开孔机开孔，严禁气焊等切割开孔。电线进入配电箱、接线盒等应有护管帽。穿线前应有防止外物落入措施。6、 配电箱（柜）接地及各系统的保护接地、工作接地应接入原大楼接地网上，完善整个接地系统。7、 安装完毕后进行检查，确认无误，方可进行分项调试，并作好调试记录。8、 分项调试完毕后，可进行系统调试，联动调试，试运营并作好记录。9、 它部分电气设备安装应严格按图纸标高、部位进行。第五章 协调与配合第一节 施工现场的协调与配合一、 工种之间的配合1、 布置的配合，各工种本着小管让大管的原则，合理调整各种电气与其他管道走向的冲突。2、 设备安装应在设备到货后即刻安装就位，以免阻碍其他工序或工种的施工。二、 施工用电和场地配合由于工程施工工种比较多，由土建对场地地区进行划分，对各作业段设专业配电用电箱，以保证施工进度的规定。第二节 与业主、监理单位及有关单位的协调与配合一、 业主及监理协调与配合“业主满意”是我司的质量方针，项目经理部全体人员应树立“业主是上帝”的思想观念，把业主盼望的工期和工程质量作为核心，为业主建造一流的建筑产品，让业主满意。“监理”是工程质量的监督者，我司将在现场监理的监督下，对监理提出的问题及时整改，质量方面精益求精，把本工程建设为“建筑精品”。二、 与质量安全监督站的协调配合与地方质量安全监督站的协调与配合的好坏将是我司能否顺利开展的关键之一，我司在本工程施工中将一如既往紧密加强地方与地方质量安全监督站的关系，为本工程的顺利开展发明条件。三、 与周边公司与居民的协调与配合在本工程中，我司将加强与周边公司、居民取得联系，并得到其对我司工程施工的谅解及支持，为顺利开展本工程发明良好的周边关系。第六章 施工进度计划与工期保证体系施工进度与工期的保证与承诺：制定的确可行的施工进度计划，做好各项施工进度保证措施，保证各阶段进度得以贯彻，保证在规定 工期内竣工，并郑重承诺，我司若不能按期竣工，愿承担相关违约责任。第一节 施工进度计划一、 工进度计划根据甲方规定竣工日期，以及现在施工现场的情况，结合我公司各方面的情况，按招标文献施工时间是：2023年6月10日前竣工交付使用。根据我公司的经验，6月3日前应完毕所有的主体工程，这样才干有足够的时间给有关部门进行实验，验收通电。电房土建竣工时间5月15日，因此1#、2#电房内施工时间5月16日6月3日。各施工段的施工时间应以上述分析的时间进行安排。施工进度计划按以划分的三个施工段进行编制。第一施工段：1、 中山变电站环东线长江开关站增长HXGN高压环网柜应与有关部门协商好停电时间，于6月3日必须安装完毕。2、 从长江开关站到水上乐园1#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设应在电房土建竣工前完毕室外电缆槽敷设。并于1#电房安装将要完毕时完毕电缆敷设，即5月28日6月3日。第二施工段：1#变配电所设备、装置、器材、设施的安装完毕时间5月16日6月3日。第三施工段： 1、 1#变配电所高压出线柜到2#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设应在电房土建竣工前完毕室外电缆槽敷设。并于2#电房安装将要完毕时完毕电缆敷设，即5月28日6月3日。2、 2#变配电所设备、装置、器材、设施的安装完毕时间5月16日6月3日。具体施工进度见附录五：施工进度表。二、 施工过程网络控制因施工工期较紧，工程量大，因此采用多交叉、多工种同时作业，整个施工过程采用网络控制，详见附录四：施工控制网络图。第二节 工期保证措施。1、 在保证质量和合理施工顺序的前提下，必要时组织连续施工，以充足运用有限时间。2、 制订工期控制计划；按现场指挥部拟定的工期进度计划，天天进行自检，每周作一次工期分析，保证施工进度。3、 实行工期承包制；各工种要按下达的施工任务单承包工期，对提前工期的给予奖励，对迟延工期的给予处罚。4、 公司根据施工现场需要，随时另调所需的技术工人，保证现场用工。5、 公司成立专项施工领导小组，由公司总经理或有关部门领导参与支持与监督项目经理部，每周召开一次现场办公会，重点检查施工进度计划的执行情况，如有问题，由公司专项领导小组提出解决的措施, 限期解决保证工期的准时或提前完毕。6、 承包班组，若在规定的工期完毕不了规定的任务，则对其进行相应罚款。7、 工程进度款作为专款专用，不能用于公司其它方面的开支。第三节 施工进度的保证措施1、 由公司领导亲临现场，向全体施工人员作好思想动员和教育工作，明确任务，充足结识保工期，守信誉的重点意义，全体人员同心合力，保证准时或提前完毕协议任务。2、 项目经理部提前部署和计划各阶段人力、物力的组织和管理，提前为下一道工序作好各种准备，保证人力、物力充足，做到一环紧扣一环地顺利施工详见附录七：劳动力计划表。3、 检查和贯彻已制定的施工计划，保证日进度计划的贯彻，及时安排赶工。4、 施工进度五保证：保证资金充足，保证人力、物力充足，保证施工图纸及大样齐全，保证各协调单位和谐协作，保证各施工手续齐全。5、 实行持证上岗：凡有规定必须持证上岗的管理人员和操作人员，都要通过业务知识培训持证上岗。凡因无证上岗，无证操作导致质量不合格或工程质量事故的，均要追究主管领导责任并罚款解决。第七章 工程质量保证体系质量保证与承诺：我公司一定建立可靠的质量保证体系，抓好该项工程各个施工环节的质量，保证该项工程质量达成优良。并郑重承诺：假如该工程质量达不到规定，我公司乐意承担相关责任第一节 质量体系的建立1. 工程开工前，根据本工程的规模、技术含量等因素，我司将选择业务精、工作责任心强的技术骨干来配备项目经理、技术负责人、质检员、专业工程师、材料员、机械管理员、实验员、工长等工作岗位，组成强有力的项目领导班子。赋予质检员核算、奖励罚款、停工整改和越级报告的权力控制每一个 分项、分部工程质量。2. 程质量控制组织形式见附图八：3. 根据公司质量保证体系的规定编制本工程质量计划，结合本工程的实际情况，建立由公司总经理领导、项目经理、技术负责人负责的质量管理机构，使整个质量保证体系协调运作，工程的质量始终处在受控状态。4. 项目严格执行“四交底”制度：交质量标准、交操作规定、交技术措施、交自检互检规定，交底必须交到班组，标准明确，各就其位，交底各方要在交底书面资料上签字。定期召开工程现场例会和质量情况江报告会，及时通报5. 实行目的管理，进行目的分解，按单位工程、分部工程、分项工程把责任贯彻到相应的部门和人员。除公司质量监督部门和项目技术负责人外，现场另安排专职质监员跟班作业，分别对各专业安装工程进行跟踪监控，并严格按照公司质量体系文献规定，层层贯彻质量职责，明确质量责任。6. 积极开展质量管理（QC）小组的活动，工人、技术人员、项目领导“三结合”，针对技术质量关键组织攻关，并积极做好QC成果的推广应用工作。7. 质量情况，保证各级管理人员掌握质量动态，树样板道路，树先进、学样板、上水平、超前示范，以点带面。第二节 质量管理组织措施1、 即质量管理分三个层次，第一层为公司职能部门，负责工程质量总策划，从投标前到中标后的过程控制，最大限度地提供持术支持与管理支持，以分部工程优良来保证单位工程优良，负责工程创优计划的制定与实行。第二层次为项目经理部。负责创优计划的实行，保证分项工程优良率，实行对施工作业层的管理，控制施工过程质量，以分项工程优良来保证分部工程优良，并及时向公司职能部门反馈质量信息。第三层次为施工作业层，负责工程的施工，严格按设计和规范规定进行操作，干好每一道工序，保证分项工程优良。各分项工程质量管理严格执行“三检制”（即自检、互检和交接检、专业检），隐蔽工程作好隐、实验、预检记录，质检员做好复检工作并请甲方、监理、市质检站代表验收。2、 班长作好每一次的技术交底工作，严格按图施工，不得任意更改原设计图纸，遇有疑难问题必须和甲方、监理、设计单位协商解决。3、 各种不同类型，不同专业的材料要分别堆放整齐，在运送和储存时，必须保存标牌，按批分类，同时应避免锈蚀和污染。4、 特殊工种必须经考试合格后才干上岗作业。5、 加强成品、半成品保护工作，如交叉施工时，一定要注意施工方向和顺序。1、 程在交付使用后一年内因安装质量引起的质量问题提供保修，并由有关领导到建设单位回访，听取用户对工程质量的意见，为进一步改善施工质量提供依据。第三节 施工过程质量控制一、 施工准备过程的质量控制1、 技术文献准备：根据公司质量保证手册、程序文献、结合本工程的实际情况，编制施工组织设计及单项施工方案，编写作业指导书和质量检查计划。2、 管理文献准备：编制项目质量保证计划，明确质量职责，拟定项目创优计划，制定相应的质量制度。3、 图纸会审：在施工前必须进行图纸会审，找出图纸差错，提出改善意见，察看施工手册和条件是否符合，能否满足设计技术规定，对关键工序、特殊工序，如焊接工程等均应制定专门的技术措施和控制办法。4、 对材料供应商进行评估和审核，建立合格的供应商名册，选择与本公司多次合作且信誉可靠的供应商。材料进场必须有出厂合格证，对进场原材料的检查应由材料员及实验员负责进行，材料员负责材料的外观物理性能检查，实验员负责材料的化学性能检查，经检查合格后方可留用。5、 拟定材料计划，做好材料进场的准备工作。材料进场后应做好标记，注明品种、规格、数量、进场日期，进场原材料应分类堆整齐、规则，特殊材料进行专人专处保管。6、 合理配备施工机械，保证工程施工进度和工程质量。7、 采用质量预控法，把质量管理由事后检查转变为事前控制，达成“防止为主”的目的。二、 施工过程中的质量控制1、 严把材质关，坚持“三先三后三统一”的原则。“三先三后”即：先调查后定点、先检查后进场、先试用后推广；“三统一”即统一供应、统一管理、统一验收。严格材料采购、进场、贮存、发放制度，要优先选用通过国家产品质量认证的材料；进场材料必须保证其性能、规格、品种、色泽等符合设计及现行的有关标准、规范规定，并必须有出厂合格证。需要进场复验的材料必须进行复验。2、 把好关键工序关。对关键工序执行“三定三序”原则，“三定”即：定人、定位、定量，实行专业作业，将操作人员的姓名、质量检测情况进行记录；“三工序”即：检查上道工序、保证本道工序、服务下道工序，使所有关键工序严格处在受控状态。3、 把好细部操作关，根据已拟定的关键工序，针对通病，分析产生的因素，贯彻细部操作规定，严格按规范、规程，或作业指导书操作，不合格部位坚决返工，做好质量记录，为复检和奖罚提供依据。4、 严格控制施工作业程序。坚决严禁施工程序颠倒，避免剔凿现象发生。5、 做好各工序的优化组合，建立严格的成品保护制度。对已完分项、分部工程采用包、拦、盖、封等防护措施，将保护责任贯彻到岗、到人，做到大面有人控，细部有人管。6、 工程项目竣工交付前必须进行整体功能测试，测试工作由项目技术负责人组织有关人员参与，测试合格后由项目经理组织对工程进行自检，自检合格后报公司初验小组进行内部初验，内部初验合格后报业主，由监理或业主组织初验，初验合格报上级主管部门竣工验收。7、 对工序间的技术接口实行交接手续。8、 做好不合格品解决的记录及纠正和防止措施工作。9、 接受监理单位的指导。10、 认真做好工程的验收交付。11、 严格按施工图纸和施工技术规范的规定进行施工，并认真按公司质量体系文献运作，严格抓好施工中产品和工艺质量的控制。12、 做好成品保护，下道工序的操作者即为上道工序的成品保护者，后续工序不得以任何借口损坏前一道工序的产品。13、 及时准确地收集质量保证资料，并做好整理归档工作，为整个工程积累原始准确的质量档案。单位工程完毕后，由项目资料员整理所有工程技术资料。第四节 责任管理1、 认真学习协议文本，全面理解和掌握协议文本的规定。在工程实行中以协议文本为依据，自始至终将其贯彻执行到整个施工管理过程中去，保证工程优质如期完毕。2、 按协议规定的承包施工范围内的工程质量规定，编制具体、完善的质量保证计划，由公司总经理签发后，进行实行。3、 编制本工程施工总进度网络计划，以此有效地对工程进度计划进行总控制。并制订应各施工阶段的质量保证计划。4、 定期召开一次协调会，解决在质量计划执行过程中碰到的新问题并在会议上与各方及时商讨解决。第八章 安全保证措施为了保证整个工程顺利而安全地完毕，工程施工达成无重大伤亡事故发生，且轻伤频率控制在0.6以内的目的，除了严格遵照国家颁布的“一标三规范”：新颁布的建筑施工安全检查评分标准JGJ5999、建筑施高处作业安全技术规范JGJ80-91、施工现场临时用电安全技术规范JGJ46-88和广东省建筑工程文明施工检查评分细则中山市有关安全技术规范外，我们还结合本工程的实际情况拟定：吊装灯杆，基抗开挖施工路段与流量大为该项工程的最重要事故隐患点，从而制定适合该工程安全施工，安全管理制度和安全技术措施。以保证工程顺利安全的完毕。第一节 安全管理制度电气安装公司的生产过程具有流动性大，劳动力密集度大、多工种交叉流水作业、和劳动强度大、高处作业多、环境复杂多变等特点。这些特点决定了施工的安全难度大，潜在的不安全因素多，因此，我们必须建立严格有效的管理制度。1、 公司安全监察机构成员：公司安全第一负责人：廖泽明公司安全第二负责人：欧阳坤公司安全监护人：李展乐、黄彦文、欧斌、武晖林、夏爱国2、根据安全监察机构与该工程实际情况制定，安全管理体系（安全管理体系图见附图九）进行安全管理。3、 加强安全宣传和教育是防止职工产生不安全行为，形成了人人注意安全、人人管安全的齐抓共管的局面。减少人为失误的重要途径，为此，根据实际情况制定安全宣传制度和安全教育制度，以增强职工的安全知识和技能，尽量避免安全事故的发生。4、 消除安全隐患是保证安全生产的关键，而安全检查则是消除安全隐患的有力手段之一。在工程施工中，将进行平常检、定期检、综合检、专业检等四种形式的检查。安全检查坚持领导与群众相结合、综合检查与专业检查相结合、检查与整改相结合的原则。检查内容涉及：查思想、查制度、查安全教育培训、查安全设施、查机械设备、查安全纪律以及劳保用品的使用。第二节 安全技术措施实行施工现场安全标准化是实现安全生产的主线措施，是强化安全管理和安全技术的有效途径。我们针对该工程的具体情况制定相应的安全技术防范措施：一、基本安全措施1、 基本注意事项1）、 加工用的台钻、无齿锯、切割机等和电动工具必须装有漏电保护装置。使用前应试机检查，操作者应戴好防护眼镜。2）、 树脂胶、油漆存放处，应杜绝火源，并放置足够的消防器材。喷漆时必须戴好防护口罩，连续操作2h应休息一下进行通见换气。每日下班后要用水嗽口。3）、 进行空中作业除遵守以上各条外，还必须遵守有关安全规定。2、 临时用电和施工机具1）、 使用电动工具（手电钻、切割机等）前检查安全装置是否完好，运转是否正常，有无漏电保护，使用时严格按操作规程作业。2）、 电焊机上应设防雨盖，下设防潮垫，一、二次电源接头处要有防护装置，二次线使用接线柱，且长弃不超过30m，一次电源采用橡胶套电缆或穿塑料软管，长度不大于3m，且焊把线必须采用铜芯
