流量计液位计技术协议签字版.doc

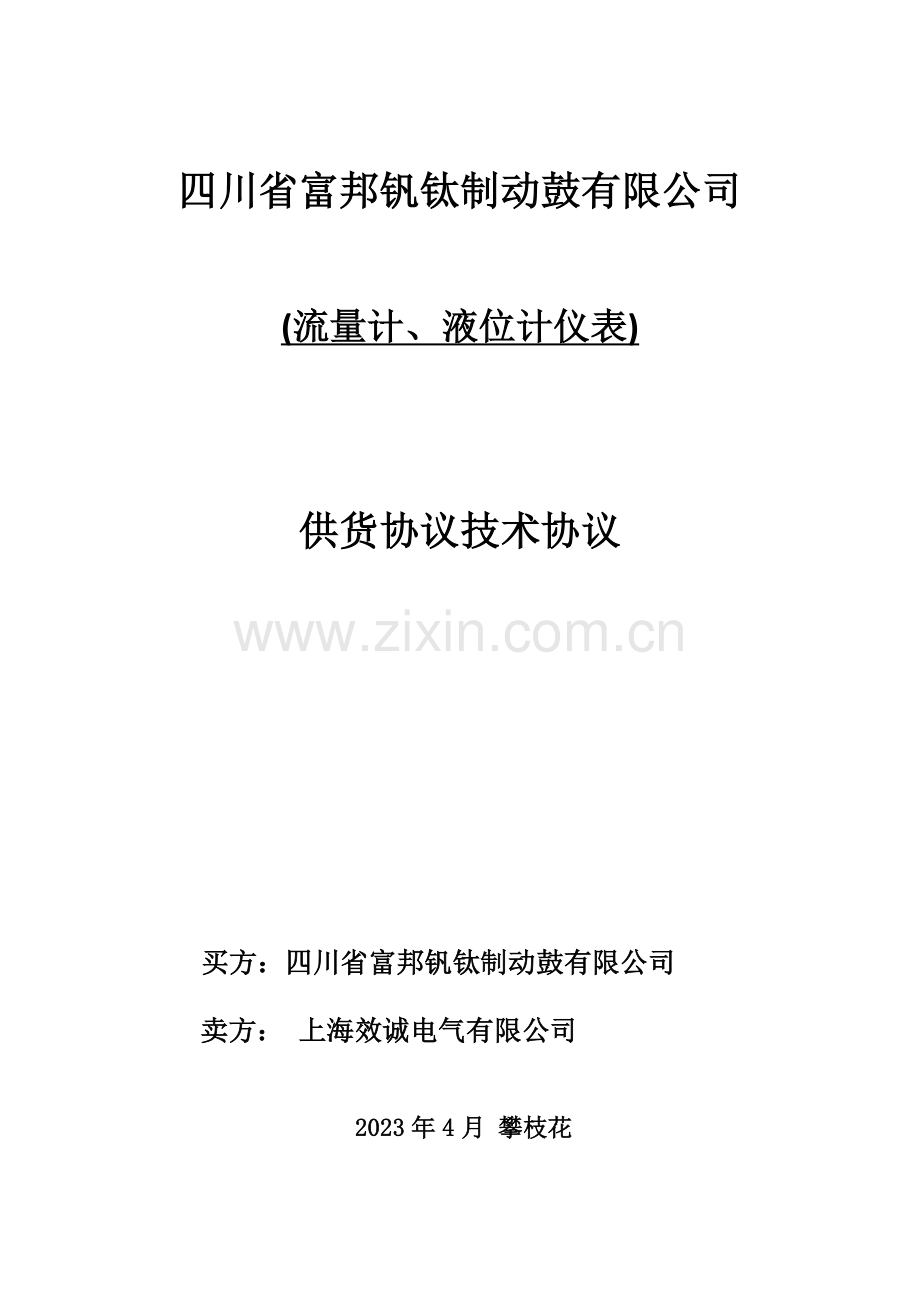

四川省富邦钒钛制动鼓有限公司

(流量计、液位计仪表)

供货协议技术协议

买方：四川省富邦钒钛制动鼓有限公司
卖方： 上海效诚电气有限公司

2023年4月 攀枝花

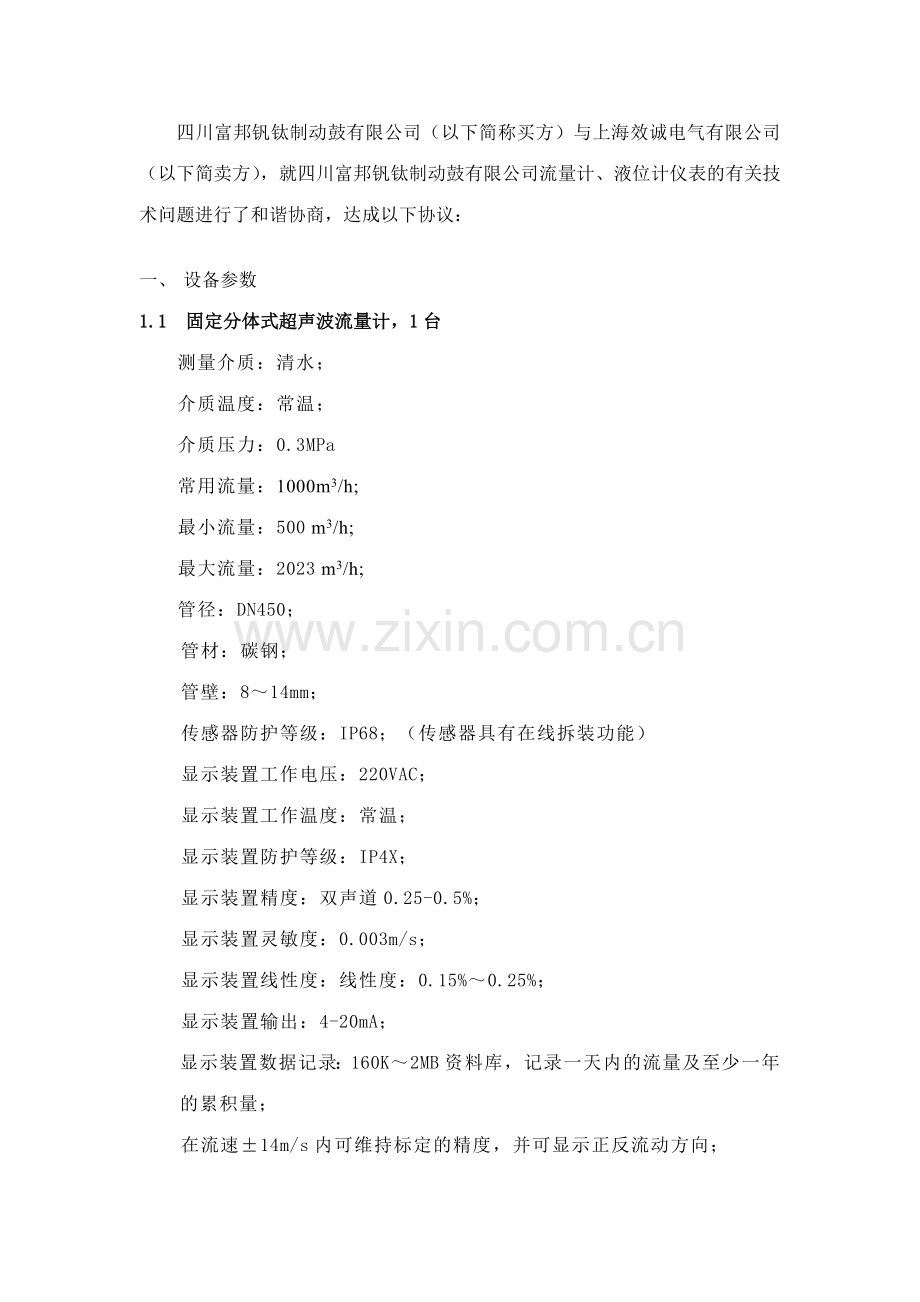

四川富邦钒钛制动鼓有限公司（以下简称买方）与上海效诚电气有限公司（以下简卖方），就四川富邦钒钛制动鼓有限公司流量计、液位计仪表的有关技术问题进行了和谐协商，达成以下协议：

一、 设备参数
1.1 固定分体式超声波流量计，1台
测量介质：清水；
介质温度：常温；
介质压力：0.3MPa
常用流量：1000m3/h;
最小流量：500 m3/h;
最大流量：2023 m3/h;
管径：DN450；
管材：碳钢；
管壁：8～14mm；
传感器防护等级：IP68；（传感器具有在线拆装功能）
显示装置工作电压：220VAC；
显示装置工作温度：常温；
显示装置防护等级：IP4X；
显示装置精度：双声道0.25-0.5%；
显示装置灵敏度：0.003m/s；
显示装置线性度：线性度：0.15%～0.25%；
显示装置输出：4-20mA；
显示装置数据记录：160K～2MB资料库，记录一天内的流量及至少一年的累积量；
在流速±14m/s内可维持标定的精度，并可显示正反流动方向；
可测知液体中的含气量（VAER读数）并作出内部补偿；
双声道设计，可安装在弯头附近，不受液体中的乱流影响；
高灵敏度0.001ft/s；
自诊功能，显示计量时间的问题，如气泡、讯号值和声速。
1.2 缆式液位计，3台
测量介质：清水；
介质温度：常温；
测量范围：0～10m；
精度：0.5级；
工作温度：-20～80℃；
输出信号：二线制4～20mADC；
电源电压：24VDC
不灵敏区：≤±1.0%FS；
负载能力：0-600Ω
防护等级：IP68
传感器材料：聚四氟乙烯，(聚丙烯法兰)；
1.3 无纸记录仪，1台
输入信号：8通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
信号类型：
标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
线性电阻信号：0～400Ω；
精度：±0.2％FS；
采样周期：1秒；
存储容量：内部Flash存储器容量128M Byte；
报警输出：＞3路报警继电器常开触点输出，触点容量3A/250VAC；
配电：变送器配电电源，额定电压24VDC，最大电流250mA；（配电可设立）
通讯接口：隔离RS232和RS485接口；
供电：220VAC；
工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）
本项目规定至少能接受4个4-20Ma信号的通道，其中3个规定配电功能，1个不需要)
二、 供货清单：
编号
设备名称
设备规格
数量
单位
品牌
1
固定分体式超声波流量计
XJY-TDS 100
1
台
进源
2
缆式液位计3台(含仪表箱)
CXYW-24V
3
台
进源
3
无纸记录仪
XRX4004AP11A
1
台
美控
4
声光报警器（带实验和复位按钮）
TGSG-5
1
台
效诚
5
仪表箱(装流量计解决单元)
露天支架安装，带雨棚
1
个
效诚
6
仪表箱(装无纸记录仪和声光报警器，配套空气开关、端子排，并根据报警器和无纸记录仪尺寸开孔)
墙挂式安装
1
个
效诚
三、 资料的交付
1.卖方向买方提供每台设备使用说明书（中文版）一份；
2.卖方向买方提供装箱单、设备出厂合格证、所有配套元件的合格证、原理图；
3.卖方向买方提供设备使用和维护说明（可以包含在说明书内）；
四、 功能指标、保证值和考核方法
1．卖方提供的设备、备件在现场安装调试完毕后的功能指标、保证值，必须满足本协议第一、第二条的技术及配置规定。
2．卖方提供的设备质保期一年，在质保期内若出现质量问题应在接到告知后一周内为买方免费解决好。
3．若卖方提供的设备不能达成技术协议规定的技术规定，应补偿因此给买方导致的损失。
五、 技术服务与培训
1．设备到货后，在买方的规定期间内到达现场进行调试，买方应提前一周告知卖方具体的调试时间。
2．卖方免费为买方提供设备操作及维护培训，设备操作及维护培训时间不少于3天，以操作人员达成规定为准。
3. 卖方免费为买方提供每年不少于一次的技术服务。
★ 其它
本协议一式5份，买方3份，卖方2份。
其它未尽事宜，双方协商解决。

[签字页]
此页无其它内容

买 方：四川省富邦钒钛制动鼓有限公司
联系人：
联系电话：
传真：
联系地址：四川省攀枝花市仁和区邮政局6-21信箱
邮编：617061
代表：

卖 方： 上海效诚电气有限公司
联系人： 王治竣
联系电话：
传真：
联系地址： 上海市奉贤区柘林镇夹路村413号
邮编：
代表：
