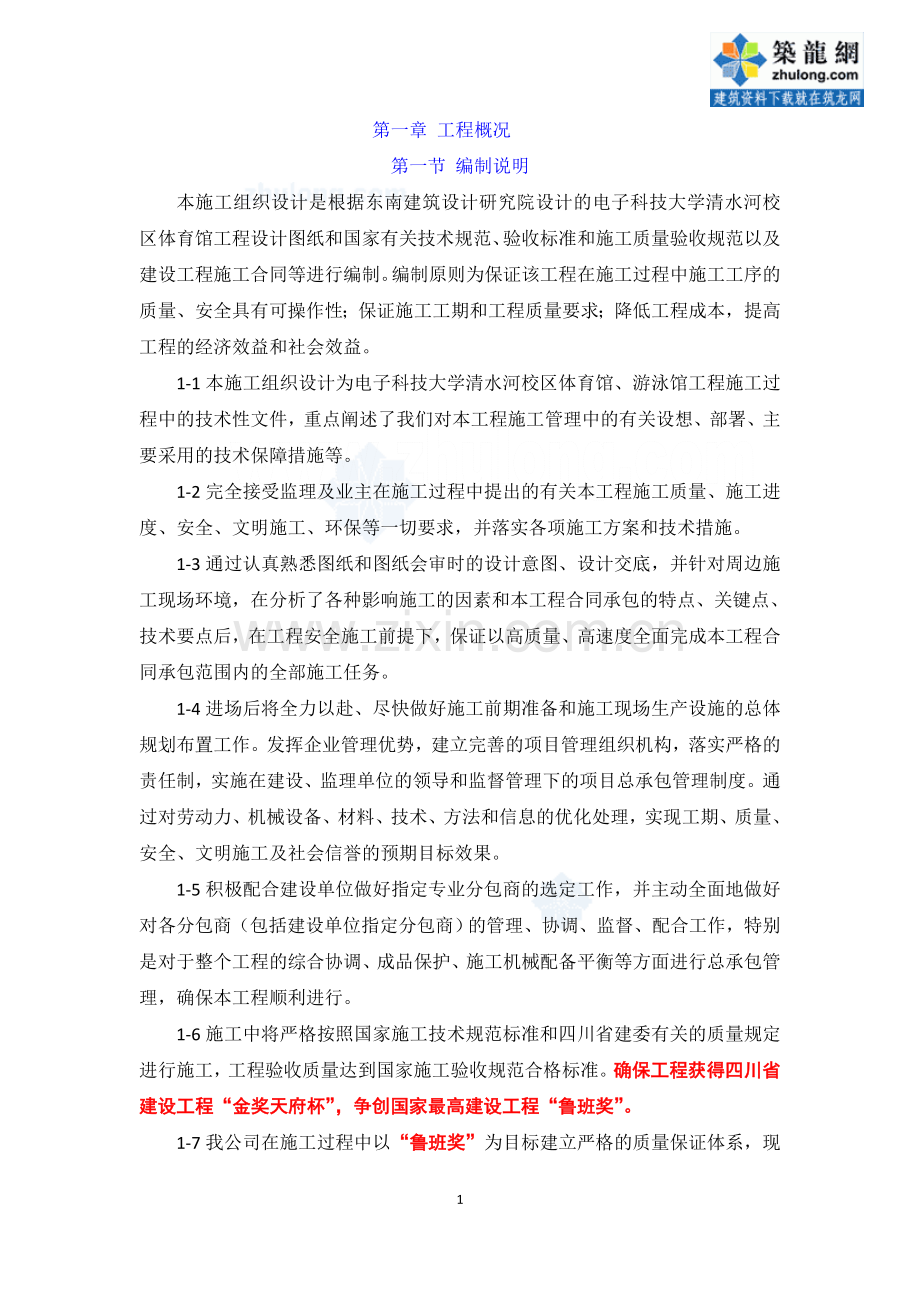

第一章 工程概况第一节 编制说明本施工组织设计是根据东南建筑设计研究院设计的电子科技大学清水河校区体育馆工程设计图纸和国家有关技术规范、验收标准和施工质量验收规范以及建设工程施工合同等进行编制。编制原则为保证该工程在施工过程中施工工序的质量、安全具有可操作性；保证施工工期和工程质量要求；降低工程成本，提高工程的经济效益和社会效益。1-1本施工组织设计为电子科技大学清水河校区体育馆、游泳馆工程施工过程中的技术性文件，重点阐述了我们对本工程施工管理中的有关设想、部署、主要采用的技术保障措施等。1-2完全接受监理及业主在施工过程中提出的有关本工程施工质量、施工进度、安全、文明施工、环保等一切要求，并落实各项施工方案和技术措施。1-3通过认真熟悉图纸和图纸会审时的设计意图、设计交底，并针对周边施工现场环境，在分析了各种影响施工的因素和本工程合同承包的特点、关键点、技术要点后，在工程安全施工前提下，保证以高质量、高速度全面完成本工程合同承包范围内的全部施工任务。1-4进场后将全力以赴、尽快做好施工前期准备和施工现场生产设施的总体规划布置工作。发挥企业管理优势，建立完善的项目管理组织机构，落实严格的责任制，实施在建设、监理单位的领导和监督管理下的项目总承包管理制度。通过对劳动力、机械设备、材料、技术、方法和信息的优化处理，实现工期、质量、安全、文明施工及社会信誉的预期目标效果。1-5积极配合建设单位做好指定专业分包商的选定工作，并主动全面地做好对各分包商（包括建设单位指定分包商）的管理、协调、监督、配合工作，特别是对于整个工程的综合协调、成品保护、施工机械配备平衡等方面进行总承包管理，确保本工程顺利进行。1-6施工中将严格按照国家施工技术规范标准和四川省建委有关的质量规定进行施工，工程验收质量达到国家施工验收规范合格标准。确保工程获得四川省建设工程“金奖天府杯”，争创国家最高建设工程“鲁班奖”。1-7我公司在施工过程中以“鲁班奖”为目标建立严格的质量保证体系，现场设项目技术负责人加强施工质量验收制度，在工程实施过程中，诚恳地接受工程监理及市各级质量监督部门的监督直至工程竣工验收。1-8为了确保安全生产，我公司将在现场设项目安全工程师，并安排专职安全管理人员进行工程施工安全全过程管理、监督。编制好各项专项施工方案经建设单位、监理审查批准后组织实施，全过程接受建设、监理及设计单位对工程施工进度、质量、安全的监督管理。1-9严格按照四川省建设工程文明施工管理规定组织施工，保证施工现场整洁、料具整齐、工完料清，充分体现业主及我公司形象和实力，确保获得“四川省文明施工工地”的称号。1-10我公司各类施工机械装备完好，模板、钢管支撑等设备材料储备雄厚，完全能满足本工程施工进度和使用要求。1-11根据签订的建设工程施工合同的工期要求，于2008年12月12日开工，2009年11月7日竣工，在680个日历天工期内完成合同要求的全部施工任务，并做到为安装调试保驾护航，使本工程顺利交付甲方使用。第二节 工程概况电子科技大学清水河校区体育馆、游泳馆工程坐落于成都市高新西区，工程南侧紧邻IT大道，工程北侧为学校主楼，东侧为成都市绕城高速公路，该工程为框架结构，钢桁架屋面，体育馆建筑三层、局部四层，建筑面积29786m2，其中大平台5934m2，体育馆23852m2；游泳馆建筑二层，局部三层，建筑面积9688 m2，其中地下室997 m2。总建筑面积39474 m2。0.000相当于黄海高程540.000米。2-1建筑概况：2-1-1体育馆建筑概况：2-1-1-1该馆0.000相当于黄海高程540.000米。耐火等级为二级，一层分为两个防火分区，二层及三层部分分为一个防火分区，三层另外部分单独为两个防火分区。防烟分区按500平方米设置一个。2-1-1-2本体育馆为甲级体育馆，总建筑面积29786（其中包括大平台）平方米，建筑高度为26.090米，单层，局部四层，可进行全国性和单项国际体育比赛。该馆集体育项目比赛、练习和群众体育锻炼、师生集会等功能为一体。比赛馆总坐席数为7439人，其中固定席位5468个，活动席1954个，残疾人席17个。2-1-1-3体育馆比赛场地设计为30米宽、50米长，可进行手球、排球、篮球比赛，也可进行正规体操比赛。该场地平时可容纳9个羽毛球、16个乒乓球练习场地。室内外高差0.45米，墙基防潮采用20厚1:2水泥砂浆掺5%避水浆。2-1-1-4该馆室内外装饰复杂，楼地面装饰做法分为：磨光花岗石楼地面、毛面花岗石楼地面、木地板楼地面、防静电地板楼地面、水泥砂浆楼地面、防滑地砖楼地面、PVC塑胶楼地面、防水砼楼地面、耐磨防水砼彩色楼地面；内墙面装饰做法分为：干挂大理石墙面、穿孔胶合板吸声板墙面、乳胶漆墙面、釉面砖墙面、钢板网吸声墙面、钢板网板条粉刷墙面等；外墙墙面装饰做法分为：防石高弹性涂料墙面、干挂花岗石幕墙等；平顶装饰做法分为：板底乳胶漆顶、穿孔铝板吊顶、矿棉板吊顶、防潮矿棉板吊顶、穿孔石膏板吸音板吊顶、铝合金格栅吊顶、铝合金条板吊顶、防火石膏板吊顶等。2-1-1-5该馆采用木门、铝合金门窗及玻璃幕墙，木门表面做暖灰色亚光树脂漆一底二度，木门断面等级为二级；铝合金型材的色彩为氟碳喷涂铝合金本色。玻璃幕墙采用隔热铝合金型材多腔密封，高透光LOW-E中空玻璃。木材和金属均做防腐处理。室内钢结构防火采用薄型防火涂料，耐火极限2小时。2-1-1-6室外练习场入口坡道、残疾人坡道采用水泥防滑地面，汽车坡道采用水泥砂浆面做逆齿防滑，车行道采用成品透水砖路面，沿F轴13.900标高以上室外墙体采用NALC板外墙，沿F轴屋顶钢结构下层圈梁标高以上分隔观众休息厅与观众厅的墙体采用轻钢龙骨石膏板吸声墙。2-1-1-7外墙采用页岩模数多孔砖及钢筋砼梁柱部分采用20厚挤塑乙烯保温板，底面接触室外空气的架空层和外挑板采用35厚聚苯乙烯挤塑保温板，屋面铝锰复合屋面系统内加100厚保温棉，砼地面垫层下采用40厚聚苯乙烯挤塑保温板。2-1-2游泳馆建筑概况：2-1-2-1该馆为乙级游泳馆，可进行地区性和全国单项体育比赛，为温水游泳馆，兼顾比赛和平时群众练习使用。分为25米宽、50米长的标准比赛池和一个小型训练池，游池区域的南侧集中设置了1157座的观众席，泳池区域北侧设置竞赛相关用房。2-1-2-2该馆地下一层为设备用房，地上二层。总建筑面积9688平方米（其中地下997平方米，地上8691平方米）。建筑高度21.445米，室内外高差0.45米，建筑工程设计等级为一级，框架结构体系。2-1-2-3该馆屋面防水等级级，耐用年限15年；钢结构屋面为非上人屋面，采用直立锁边铝镁锰合金板屋面系统。2-1-2-4该馆防潮层采用20厚1:2水泥砂浆掺5%避水浆。2-1-2-5该馆装饰装修做法比较复杂，楼地面做法有：磨光花岗石楼地面、毛面花岗石楼地面、木地板楼地面、防滑地砖楼地面、防静电地板楼地面、水泥楼地面、耐磨防水砼彩色楼地面等；内墙面做法分为：干挂大理石墙面、穿孔板吸声墙面、乳胶漆墙面、釉面砖墙面、钢板网板条粉刷墙面等；外墙面做法分为：防石高弹性涂料、铝单板幕墙等；平顶做法分为：板底乳胶漆顶、穿孔铝板吊顶、矿棉板吊顶、防潮矿棉板吊顶、穿孔石膏吸音板吊顶、铝合金蜂窝板吊顶等。2-1-2-6该馆木门窗及木装修采用亚光清漆，金属构件面采用调和漆，室内外钢结构表面进行防腐处理，采用薄型防火涂料。游泳池岸边采用采暖地面、防潮保温楼地面。2-2结构概况：2-2-1体育馆结构概况：2-2-1-1该馆为地上四层钢筋砼框架结构，结构设计使用年限50年，建筑主体结构的安全等级为二级，建筑结构的耐火等级为二级，抗震设防烈度为7度，抗震设防类别为乙类，抗震等级为一级。2-2-1-2该馆基础的设计等级为乙级，基础地基持力层为岩土工程勘察报告中的中密卵石层。采用人工挖孔桩基础，桩底标高采用桩长（6米及6倍桩径）与达到稳定的中密卵石层（下部无软弱下卧层）双重控制。承台砼强度等级为C40，桩心砼强度等级为C30，做C25砼护壁。2-2-1-3该馆钢结构Q235钢之间及Q345和Q235钢焊接用E43焊条，Q345钢之间的焊接采用E50焊条。所有铁件均应除锈去污后刷红丹二度，防锈漆二度后用水泥砂浆保护。2-2-1-4钢结构主要受力矩形管、圆管材质均为Q345C，檩条材质均为Q345B，圆管为热轧无缝钢管，檩条为矩形管，所有无缝管的材质及力学性能应满足结构用无缝钢管GB8162-1999中的相关规定；铸钢件材质选用GS-20MN5，其化学成分及机械性能均需满足规范要求；预埋件采用Q235B，构件材质应满足低合金高强度结构钢GB/T1591-1994及碳素结构GB/T700-1988中的相关规定。2-2-1-5钢结构中缆索采用非灌注平行束缆索，平行束的抗拉强度不得低于1570N/mm2，索的锚具的材质采用45号优质碳素结构钢。锚栓均采用Q235，锚栓材质为40Cr钢，应满足合金结构钢技术条件GB3077-88的要求。2-2-1-6构件主材的工厂拼装及工地拼装焊接，桁架上下弦杆的对接焊缝，铸钢件与钢结构件的熔透焊缝均为乙级焊缝。其余的对接焊缝按二级焊缝检查，角焊缝和非熔透焊缝按三级焊缝检查，不合格的焊缝应铲平重焊，并重新进行检查。2-2-1-7钢结构对土建结构的技术要求（均指与钢结构连接部位）：预埋件顶面标高：5mm；预埋件中线便宜：5mm。2-2-2游泳馆结构概况：2-2-2-1该馆地上3层、地下2层，结构设计使用年限50年，建筑主体结构安全等级为二级，建筑构件的耐火等级为二级，抗震设防烈度为7度，建筑的抗震设防类别为丙类，抗震等级为一级。基础采用人工挖孔桩，以中密实卵石层为桩端持力层，进入持力层的深度为不小于500mm。2-2-2-2该馆地基基础设计等级为乙级。桩基持力层为中密实卵石层，一般基础底面标高约为-2.3米，地基承载力特征值为2750Kpa。2-2-2-3该馆使用的钢筋类别主要为：HPB235、HRB335、HRB400和RRB400。砌筑砂浆强度等级为M5，后砌砌体选用加气砼砌块，密度级别为700kg/m3。2-2-2-4该馆地下室中变电所及配电间档案库的防水等级为一级，除此外地下室其他部分的防水等级为二级。地下室底板、外墙、水池底板、侧板均采用防水砼，抗渗等级为S8。防水砼结构底板的砼垫层的强度等级为C15，厚度为150mm；防水砼结构迎水面钢筋保护层厚度为50mm，保护层大于40mm（含40mm）在保护层内配6200防裂网，防裂网保护层厚度为20mm。 2-2-2-5该馆钢结构主要受力矩形管、圆管材质均为Q345C，檩条材质均为Q345B，圆管为热轧无缝钢管，檩条为矩形管，所有无缝管的材质及力学性能应满足结构用无缝钢管GB8162-1999中的相关规定；铸钢件材质选用GS-20MN5，其化学成分及机械性能均需满足规范要求；预埋件采用Q235B，构件材质应满足低合金高强度结构钢GB/T1591-1994及碳素结构GB/T700-1988中相关规定。构件主材的工厂拼装及工地拼装焊接，桁架上下弦杆的对接焊缝，铸铁件与钢构件的熔透焊缝均为一级焊缝。其余的对接焊缝按二级焊缝检查，角焊缝和非熔透焊缝按三级焊缝检查，不合格的焊缝应铲平重焊，并重新进行检查。钢结构构件应进行抛丸（喷砂）除锈处理，修补时可采用人工机械除锈，除锈等级应达到涂装前钢材表面锈蚀等级和除锈等级GB8923-88中的Sa2.5级和St3级。对加工好的摩擦面应妥加保护以防沾污，并应采取有效措施保证连接处表面的干燥。2-2-2-6钢结构对土建结构的技术要求（均指与钢结构连接部位）；预埋件顶面标高：5mm；预埋件中线偏移5mm。2-3电气工程概况：2-3-1体育馆电器工程概况：2-3-1-1该馆电气设计范围为建筑红线以内的以下电气系统：配电间设计、低压配电系统、照明系统、建筑物防雷、接地与安全设计、漏电火灾报警系统。本工程按一级负荷供电。2-3-1-2由体育中心主变电所提供2路照明电源以及2路动力电源，分别都取自变电所的两段母线，采用电力电缆埋地入户，穿墙用镀锌钢管保护，标高为室外地面下0.7米。本建筑物在一层设置一个配电房供电。2-3-1-3该馆低压配电电压为380/220V，三相四线制。低压配电系统接地形式采用TN-C-S系统，即电源进户做重复接地后，保护线（PE线）和零线（N）分开。照明及一般用电设备采用放射、树干式或两者结合的配电方式。大容量及重要的负荷采用放射式配电方式。消防用电设备均采用两路电源供电，两路电源在末级配电箱自动切换，采用一体化双电源自动切换装置（ATSE）。一般照明、动力设备的配电干线采用阻燃、低烟无卤型0.6/1KV交联聚乙烯电缆WDZN-YJY；本工程所有非消费负荷的配电导线采用铜芯聚乙烯绝缘电线。建筑物内一率采用金属管、金属线槽、桥架布线。0.000以下室内、外线路的保护管采用TC管，0.000以上室内线路的保护管采用KBG管。2-3-1-4电气竖井（层配电间）内由桥架引至楼层配电箱的电缆穿普利卡可扰金属管(LV)沿墙明敷设。其他设备安装采用的软管长度：照明不超过1.2米，动力不超过0.8米。一般设备的配电线路与消防设备的配电线路分开敷设。2-3-1-5生活水泵、排水泵、排污泵等采用就地手控和水位自控、超水位报警；消防加压泵采用压力控制。空调机、新风机及送、排风机为就地检测控制并可通过楼宇自控实现控制，发生火灾时接受消防联动控制系统的联动控制。非消防电源的切除是通过空气断路器的分离脱扣器来实现。远方控制的电动机在机旁设起停按钮。2-3-1-6该馆属第二类防雷建筑物。所有进出建筑物的金属管道，电缆金属外皮、钢管在进户与总等电位接地装置相连。电子信息系统雷击防护等级位B级2-3-1-7该馆弱点系统包括：火灾自动报警及消防联动控制系统、广播系统、综合布线系统、安全防范系统、有线电视系统、职能卡应用系统、建筑设备管理系统、会议系统、计时计分系统与消息导引及发布系统、入场检票系统、扩声系统、机房设计、建筑物电子信息的防雷接地系统等。本工程综合布线系统分界点为一层网络机房，有线电视系统分界点在一层广播机房前端设备机柜处。2-3-2游泳馆电器工程概况2-3-2-1该馆按二级负荷供电。消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火报警、自动灭火系统、应急照明、防火卷帘门等消防用电负荷及比赛场地照明、观众席照明、计时计分、显示屏等体育比赛相关负荷均为二级。2-3-2-2该馆在一层设置一个配电房供电，消防控制中心、安防中心、网络中心等处设置UPS为备用电源。应急照明、疏散指示灯设蓄电池作为备用电源。2-3-2-3该馆低压配电电压为380V/220V，三相四线制。低压配电系统接地型式采用TN-C-S系统。即电源进户做重复接地后，保护线（PE线）和零线（N）分开。照明及一般用电设备采用放射、树干式或两者结合的配电方式。大容量及重要的负荷采用放射式配电方式。消防用电设备均采用两路电源供电，两路电源在末级配电箱自动切换，采用一体化双电源自动切换装置（ATSE）。2-3-2-40.000以下室内、外线路的保护管采用TC管，0.000以上室内线路的保护管采用KBG管。2-3-2-5生活水泵、排水泵、排污泵等采用就地手控和水位自控、超水位报警，消防加压采用压力控制。2-3-2-6该馆设置正常照明（一般照明和局部照明）和应急照明（疏散照明及备用照明）。照明光源采用三基色直管荧光灯、环管荧光灯、节能等为主，局部采用金属卤化物灯，部分场所采用T5荧光灯。2-3-2-7金属屋面的部分利用其金属屋面板作为接闪器，金属屋面板的厚度不得小于0.5mm，搭接长度不小于100mm，金属屋面板及支撑金属屋面板的网架、网架支座应形成良好的电气通路并与柱内作引下线的主筋焊连。屋面内钢筋应焊连成不大于10m*10m或12m*8m的网格，并与闪联器连通。屋面上所有金属构件、金属管道均应与屋面防雷装置可靠连接。2-3-2-8该馆为多层公共建筑，属于二级保护对象，火灾自动报警及消防联动控制系统采用总体保护方式，包括火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防直通对讲电话系统等组成。2-3-2-9该馆广播系统处满足应急广播外，也要兼顾背景音响的需要，主机部分除了设置应急广播音源及其播放装置，还要考虑设置开录节目的接收、CD和卡带、麦克风等的音源装置。2-3-2-10该馆计算机网路系统、电信网络系统等采用综合布线方式。安全技术防范系统按照普通风险对象提高型安全防范工程设计。有线电视系统采用HFC宽带接入网形式，采用860MHZ双向隔离度的邻频传输方式。有线电视前端机柜设在本建筑物网络机房内，有线电视信号源来自学校有线电视中心，建筑物内部有线电视系统采用分配-分配形式。2-3-2-11该馆建筑设计管理系统（BAS）由操作站、网络控制器和现场控制器（DDC）组成，系统结构采用现场数字控制器连接到一个全分布式中央控制系统中。中央控制系统对建筑设备可进行多点实时检测、控制、记录，并提供信息资源共享。本系统监控中心设在一层网络机房，中央操作站通过控制网络通讯总线联接各现场控制器，完成对建筑设备的集中控制、管理、数据统计及决策功能。2-4给排水工程概况2-4-1体育馆给排水工程概况2-4-1-1该馆给排水包括：室内给水、排水；消防给水和建筑红线内室外给排水。生活给水系统采用城区给水管网，最低压力0.24MPa；热水采用电热水器供水。2-4-1-2该馆排水系统设计为：室外采用雨污水分流制，污水经化粪池处理后，排入校园污水干管，雨水排入校园雨水干管；室内雨水采用内落水，污水采用单立管的排水系统，屋面雨水采用虹吸雨水排水系统。2-4-1-3该馆设置室内消火栓消防给水系统及自动喷水灭火系统。室内消防采用临时高压区域消防系统。消防水池及泵房设于主楼室内地下室。消防水池容积500立方米，距离本建筑200米。在屋顶设置18立方米消防水箱。2-4-1-4室内消火栓箱采用国际04S202、P21之丙型带灭火器组合式消防柜（1800*700*240），箱内均配备DN65消火栓、DN65长25米衬胶水带、DN65* DN19水枪、JPS1.0-19消防软管卷成一套，闭式玻璃球喷头均采用快速响应喷头。2-4-1-5室内冷热水管采用薄壁不锈钢管，管径DN100及以下的采用压环式连接，大于DN100的采用沟槽式连接。室内外消防给水管采用热镀锌钢管，管径DN100以下的采用丝扣连接，管径DN100及以上的采用沟槽式连接，室外埋地管外刷热理清两道防腐。2-4-1-6室外给水管DN100及以下的管材和接口方式同室内给水管，等于或大于DN100时，采用给水球墨铸铁管，橡胶圈接口。室内排水管采用聚丙烯超静音排水管，柔性连接，橡胶密封圈柔性接口。室内雨水管采用HDPE管，热熔连接。2-4-1-7室内重力流雨水管采用PVC-U硬聚氯乙烯给水塑料管，承插接口胶合剂连接，或采用热度锌焊接钢管。室外雨污管均采用PVC-U双壁波纹排水管，橡胶圈接口。2-4-1-8该馆各种管道的安装，画在墙内的为暗装，画在墙外的为明装。穿过伸缩缝和变形缝的给水管，穿越处设置不锈钢波纹管。给水管道试压后，竣工验收前应冲洗消毒。2-4-1-9室内消防给水管外壁刷红漆两道，并加色标（黄色为消火栓系统，蓝色为喷洒系统）。焊接钢管及管道支吊架除锈口刷红丹（或防锈漆）两道防腐。埋地的镀锌钢管外壁采用二布三油防腐。2-1-2游泳馆给排水工程概况2-1-2-1该馆生活给水系统利用城区给水管网压力直接供水，热水由燃气热水炉提供。室外雨污水采用分流制，污水经化粪池后，排入校园污水干管，雨水排入校园雨水干管。室内雨水采用内落水，污水采用单立管的排水系统，屋面雨水采用虹吸雨水排水系统。2-1-2-2室内设置室内消火栓给水系统及自动喷水灭火系统。室内消防采用临时高压区域消防系统，消防水池及泵房设于主楼室内地下室。2-1-2-3室内冷热水管采用薄壁不锈钢管，环压式连接或沟槽式连接，材质采用00Cr17或SUS304，游泳池的循环水管均采用聚丙烯管，橡胶密封圈柔性连接。2-1-2-4室外给水管DN100及以下的管材接口方式同室内给水管，等于或大于DN100时，采用给水球墨铸铁管，橡胶圈接口。2-1-2-5室内排水管采用聚丙烯超静音排水管，柔性连接，橡胶密封圈柔性接口。室内雨水管采用HDPE管，热熔连接。2-1-2-6室内重力流雨水管采用PVC-U硬聚氯乙烯给水塑料管，承插接口胶合剂连接，或采用热度锌焊接钢管。室外雨污管均采用PVC-U双壁波纹排水管，橡胶圈接口。2-5暖通工程概况2-5-1体育馆暖通工程概况2-5-1-1该馆比赛大厅、观众席、观众休息厅、门厅、习练场（舞台）等高大空间采用低速风道空气调节系统，空调系统根据防火分区和功能分区划分。练习场采用上送、下回的气流组织形式；比赛大厅、观众席采用侧（上）送侧回的气流组织形式；观众休息厅采用上（侧）送、下（侧）回的气流组织形式。2-5-1-2一层平时使用时间不一致的健身场所、办公用房、运动员及裁判员休息室等小空间采用可分区控制使用的变制冷剂流量多联空调机加新风空调系统。消防控制室等设置分体式空调器。2-5-1-3体育馆和游泳馆合用一套冷热源，置于两建筑物之间平台下机房内，采用两台直燃型（天然气）溴化锂冷热水机组。2-5-1-4该馆空调系统的水系统采用两管制，空调水循环泵采用一次泵定流量运行。空调水系统采用落地式自动补水、排气定压装置。空调供回水系统设过滤器、旁流综合水处理器，对空调循环水进行除垢、防垢。2-5-1-5各卫生间设机械排风系统。一层运动员、裁判休息室等无外窗房间及会议室等设机械排风系统；比赛大厅、观众席等设置机械排风系统；平台下溴化锂制冷机房及调压间分别设置机械排风系统。2-5-1-6该馆的空调送回风管、空调新风管、通风管、排烟风管等均采用镀锌铁皮咬口制作。空调供、回水管、空调冷凝水排水管及空调补水管，当管径小于或等于DN80时，采用镀锌焊接钢管；大于或等于DN 100时，采用焊接钢管，进行防锈、镀锌处理。2-5-1-7该馆溴化锂冷热水机组、水泵、空气处理机组、冷却塔和各类通风机等均应进行隔振处理。吊装的风机（箱）及空气处理机组，在设备的底部基础之间垫边长为150*150mm，厚度为20mm的减振橡胶垫两层，排烟风机箱采用不燃、耐高温减振器。变制冷剂流量多联空调系统室外机安装时，在其底部与基础之间的连接螺栓处垫两层240*240*20mm的橡胶减振或按产品说明书要求。2-5-1-8该馆所选用的阀门均为铁壳铜芯阀门。除图中要求配制的电动阀门外，其余均为手动阀门，当管径小于或等于DN50时，采用截止阀；当管径大于DN50时采用蝶阀。2-5-2游泳馆暖通工程概况2-5-2-1游泳馆池区、观众厅、观众门厅等高大空间采用低速风道空气调节系统，空调系统根据防火分区和功能分区划分：游泳馆池区采用采用下（侧）送、侧回的气流组织形式；观众区采用下送侧回的气流组织形成；门厅采用上送、上回的气流组织形式；观众门厅采用侧送、下回的气流组织形式。2-5-2-2各卫生间设机械排风系统；一层运动员、裁判员休息室等无外窗房间及会议室等设机械排风系统；比赛大厅、观众席等设置机械排风系统。2-5-2-3该馆所有空调、通风系统均按防火分区划分。风管及保温材料均为不燃材料，水管的保温材料为难燃B1级材料。疏散楼梯间采用自然排烟的方式。2-5-2-4该馆的空调供、回水管、空调冷凝水排水管及空调补水管，当管径小于或等于DN80时，采用镀锌焊接钢管；大于或等于DN 100时，采用焊接钢管，进行防锈、镀锌处理。空调供、回水管道及其零配件的工作压力必须大于或等于0.7MPa。管径小于或等于DN80的镀锌焊接钢管采用螺栓连接；管径大于或等于DN100焊接钢管采用焊接。管道与设备连接的接口，根据设备要求采用螺纹连接或法兰连接。（一般情况下，空气处理机组、空调新风机组、水泵、冷却塔、冷水机组等均为法兰连接）。管道需要检修之处采用法兰连接。2-5-2-5该馆溴化锂冷热水机组、水泵、空气处理机组、冷却塔和各类通风机等均应进行隔振处理。吊装的风机（箱）及风机盘管机等设备的减振吊架进行隔振，落地按照的风机（箱）及空气处理机组，在设备的底部基础之间垫边长为150*150mm，厚度为20mm的减振橡胶垫两层，排烟风机箱采用不燃、耐高温减振器。第三节 工程总体目标3-1 质量目标本工程将严格按照ISO9000国际贯标标准进行管理、施工，实现“主体坚固，安装精确，装修精致，充分体现设计意图”。3-1-1单位工程一次交验合格率100%；3-1-2顾客满意率达90%以上；3-1-3确保该工程荣获四川省建设工程“天府杯”，争创国家最高建筑金奖“鲁班奖”。3-2 工期目标3-2-1开工日期：2008年9月21日。3-2-2竣工日期：2010年8月1日。3-2-3总 工 期：680天。3-3 安全目标严格按照国家、地方和企业安全生产法规和规范，以GB/T18001职业健康安全管理体系标准组织生产、按企业在建工程的最高标准采取切实可行的措施和充足的物资投入，确保安全生产达标。做到统一标识，封闭施工，严格管理，保证各种设施机具安全、良好、可靠，各种防护措施安全有效；现场设专职交通管理员，对施工设备和车辆进行专业管理，保证运行畅通。3-3-1杜绝重大火灾事故；3-3-2杜绝因工死亡；3-3-3杜绝重大机械事故；3-3-4因工重伤频率小于0.03%；3-3-5轻伤频率小于1.5%；3-4 文明施工目标执行本公司依据GB/T24001-1996 GB/T28001-2001编制的“管理手册”和“管理规定”的标准，制定文明施工方案，做到“管理讲文明、施工不扰民、环境无污染、工地花园化”，严格遵守四川省、成都市各级政府的各项规章制度，确保荣获 “四川省文明施工工地”称号。3-5环境保护目标严格按照GB/T14001：1996环境管理体系的要求进行管理。严格对易燃、易爆、污染、化学物料的标准化管理，对产生粉尘、噪音污染的工艺进行防治，最大限度的减少机械噪音，做好防尘，不污染环境。现场重点对防止跑冒滴漏的水、油及粉尘的控制，确保达到成都市环境保护要求，做到绿色施工。3-6 消防保卫目标现场消防设施布置合理、齐全有效、设置专职消防人员24小时值班巡视。进入现场人员实行分类胸卡管理，专业保安员管理。达到成都市建委和成都市公安局下发的成都市建设工程施工现场保卫消防标准的要求。第四节 工程重点、关键点4-1 工程放线测量本工程占地面积较大，结构形体复杂，立、剖面不规则，屋架系统、幕墙围护系统以及体育专业安装设备均要求精度高，单纯轴线控制法和低等级的水准测量，无法满足平面和标高的定位要求，测量放线是工程的首要重点。为此，在现场成立专职测量小组，配备相应精度的仪器，制定专项方案，以ISO10012管理体系组织测量工作。制定三级平面、分区控制网络来保证工程平面定位准确，传递方便。从空间上现场总体设置精确的高程控制网络，针对不同分项的不同要求及用途，制定高程传递方法。严格执行分级负责、验收的组织方法，确保各分项工程的安装准确。4-2钢结构加工制作难度大钢结构加工制作主要指屋盖钢桁架以及幕墙骨架结构的加工制作，构件规格涉及平面钢管桁架、焊接H型钢构件等多种类型，各种类型钢结构构件彼此连接成为一个整体。因此钢结构构件的加工制作精度直接影响到钢结构的现场安装，因此，加工精度保证是确保现场顺利安装的重要措施。4-3钢桁架跨度大，安装高度高，施工难度大本工程体育馆、游泳馆钢结构桁架为平面钢管桁架结构，桁架两侧为悬挑挑檐，桁架跨度较大，达到50m，由于下部支撑结构为局部混凝土框架结构，桁架安装高度较高，钢桁架安装支座高度约为20.065m，钢桁架最高点标高约为23.4m，钢桁架跨度大，安装高度高，施工方案的选择是本工程施工的一个难点。根据本工程特点，钢桁架结构为平面钢桁架，根据钢桁架支座位置考虑，采用4台50吨汽车吊进行安装。4-5 现场焊接工作量大、焊接难度大本工程屋盖钢结构桁架以及其他构件的加工制作焊接大多数在工厂加工制作阶段施工完成，但由于桁架跨度较大，桁架加工制作需分段进行加工后运输到安装现场，在现场拼装台架上进行整体拼装。屋盖钢桁架现场分段拼装成整体的焊接作业为现场焊接作业，整个工程现场焊接工作量相当大。在焊接接头处设置防风棚，保证施工环境要求。本工程的钢结构安装在冬季，施工时对厚板焊接部位采取焊前预热和焊后保温措施。增加焊机数量和焊接工人数量，保证焊接工期。派遣又资质和经验丰富的焊工施焊。4-6 工程质量标准高针对此项工程，我们对主体结构混凝土提出精品混凝土质量标准，为达到预期目标，在满足设计要求的基础上，结合以往工程的实际经验体会，对工程的混凝土制配和模板选型、拉杆、接缝的布置以及浇注工艺进行合理设计，确保混凝土表面色泽一致，棱角清晰，无可观瑕疵。4-7 总承包管理本工程建筑功能多、系统复杂、施工单位多，总承包管理的难度非常大。总承包商要合理安排各施工单位的进场、穿插时间，处理好结构施工与其他专业施工的搭接关系，积极配合，为他们营造良好的施工环境，提供任何可用施工设备、脚手架以及水电接驳源等，并及时解决他们施工中遇到的矛盾，确保施工顺利进行；要通过健全的、严密的组织管理体系，特别是质量管理体系、安全和文明施工管理体系，完善的管理措施和制度，来提高总承包管理水平；积极采用现代科技成果，加大对施工现场的监控力度，增强总承包管理的实时性，实现对工程质量、工期、计划等的全面管理和控制，确保业主的项目建设目标顺利实现。第五节 编制依据 5-1东南大学建筑设计研究院电子科技大学清水河校区体育馆工程施工图纸资料。5-3 图纸会审资料。5-3成都市勘察测绘研究院岩土工程勘察报告2007-371、2007-372、2007-373。5-4 本工程适用的施工技术规范、行业标准、法律法规5-4-1土建部分5-4-1-1国家标准工程测量规范GB50026-2007施工现场临时用电安全技术规范GB46-2005建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002钢结构工程施工质量验收规范GB50205-2002屋面工程施工质量验收规范GB50207-2002建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程质量验收规范GB50210-2001建筑工程施工质量验收统一标准GB50300-2001建设工程监理规范GB50319-2000建设项目工程总承包管理规范GB/T50358-2005钢结构设计规范GBJ50017-2003混凝土外加剂应用技术规范GBJ50119-20035-4-1-2行业标准建筑桩基技术规范JGJ94-2008建筑变形测量规程JGJ/T8-97钢筋焊接及验收规程JGJ18-2003建筑涂饰工程施工及验收规程JGJ/T29-2003建筑机械使用安全技术规程JGJ33-2001建筑施工安全检查评分标准JGJ59-99建筑地基处理技术规范JGJ79-2002建筑钢结构焊接技术规程JGJ81-2002冷轧带肋钢筋混凝土结构技术规程JGJ95-2003钢筋机械连接通用技术规程JGJ107-2003建筑玻璃应用技术规程JGJ113-2003建筑施工扣件式钢管脚手架安全技术规范JGJ130-20015-4-2 安装部分5-4-2-1国家标准电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92建设工程施工现场供用电安全规范GB50194-93机械设备安装工程施工及验收通用规范GB50231-98工业金属管道工程施工及验收规范GB50235-97建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002工业安装工程质量检验评定统一标准GB50252-94电气装置安装工程低电压器施工及验收规范GB50254-96自动喷水灭火系统施工及验收规范GB50261-2001(2003版)给水排水管道工程施工及验收规范GB50268-97制冷设备、空气分离设备安装工程施工及验收规范GB50274-98压缩机、风机、泵安装工程施工及验收规范GB50275-98建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88建筑电气工程施工质量验收规范GB50303-2002电梯工程施工质量验收规范GB50310-20025-4-2-2行业标准施工现场临时用电安全技术规范CGJ46-88建筑施工高处作业安全技术规范CGJ80-91建筑给水硬聚氯乙烯管道设计与施工验收规程CECS41：92低压成套开关设备验收规程CECS49：93建筑安装工程金属熔化焊焊缝射线照相测验标准CECS70：94套接紧定式钢导管电线管路施工及验收规范CECS120：2000建筑给水钢塑复合管管道工程技术规范CECS125：20015-5 我公司的各项规章制度。17
