钢筋课程讲解(基础知识).ppt

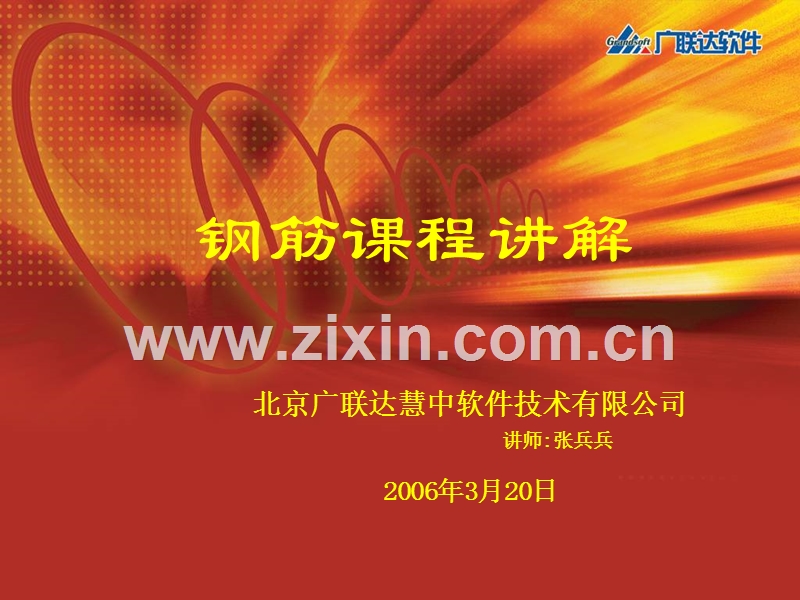

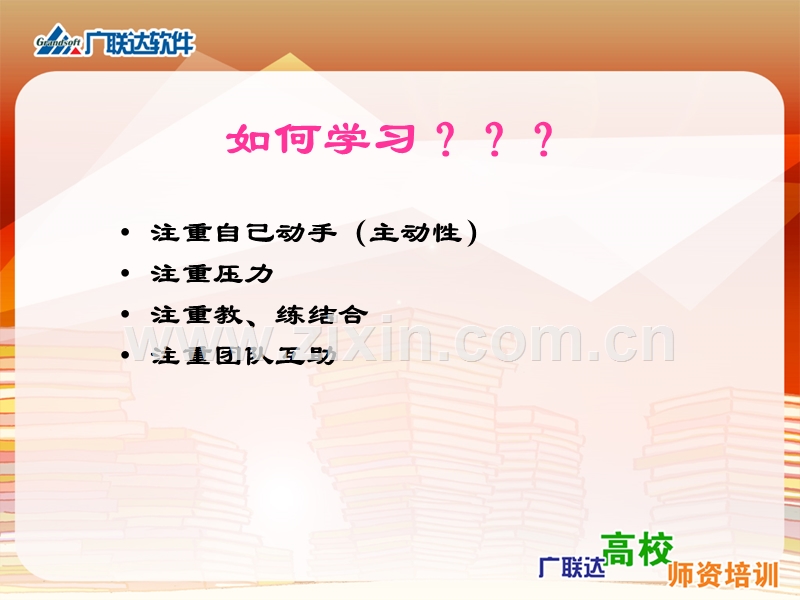

北京广联达慧中软件技术有限公司,讲师:张兵兵,2006年3月20日,钢筋课程讲解,如何学习？,注重自己动手（主动性）注重压力注重教、练结合注重团队互助,提纲,第一章“平法”基本原理第二章柱钢筋计算第三章梁钢筋计算第四章板钢筋计算第五章剪力墙钢筋计算第六章其它构件钢筋计算第七章实例工程练习,第一章1.1“钢筋”基础知识,钢筋种类,钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。安生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。常用钢筋：（GB50010-2002）HPB235(热轧光圆钢筋,一级钢筋)HRB335（热轧带肋钢筋，二级钢筋）HRB400（热轧带肋钢筋，三级钢筋）RRB400(余热处理钢筋,三级钢筋)标号为540的是四级钢，现行规范已经取消。,P33,钢筋抽样,钢筋抽样：简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的长度与根数，然后得出总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。,主筋长度,根据规范中的规定计算相应的平直段长度、弯折长度及弯钩长度一级钢长度=平直段长度+弯折长度+弯钩二级钢长度=平直段长度+弯折长度平直段长度=净长+锚固平直段长度弯折长度=锚固弯折长度,箍筋长度,（B-2*保护层+H-2*保护层）*2+2*11.9*D+8*D,影响钢筋长度的因素,抗震等级保护层锚固搭接搭接的方式计算方式,影响钢筋长度的因素,决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）抗震等级不一样，锚固取值也不一样；一、二级抗震与三级抗震见规范（34）锚固不一样导致搭接不一样,影响钢筋长度的因素2,砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面（即构件外表面）之间的距离，就是钢筋的砼保护层厚度。不能小于10mm.(一般情况下：梁的保护层为：梁:25；柱：25；墙与板：15;满堂红:35),P33,影响钢筋长度的因素3,锚固：钢筋的锚固长度：指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。不能小于250mm。规范里给出了钢筋的最小锚固值(250mm)。,P33,影响钢筋长度的因素4,搭接：工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。连接的方法有绑扎、焊接及机械连接等钢筋搭接长度就是指：钢筋在连接时，其相互重叠部分的长度。采用不同的连接方式、不同的钢筋级别和砼标号及是否抗震等，规范都对钢筋的搭接长度有相应的要求.不能小于300mm。,P34,影响钢筋长度的因素5,搭接形式：钢筋的连接可分为两类：绑扎搭接；机械连接（直螺纹连接、锥螺纹连接、套管冷挤压）或焊接（对焊、单面焊、双面焊、电渣压力焊）;接头长度：绑扎：Lle或Ll；单面焊：10d双面焊：5d其他连接：计算接头个数。搭接值的来源Lle=lae*1.4(50%接头率),P34,影响钢筋长度的因素6,计算方式：预算长度与下料长度单根钢筋的预算长度：=钢筋各段长度（包括锚固和搭接长度）+端部弯钩增加值（如果存在弯钩）单根钢筋的下料长度：=钢筋各段长度（包括锚固和搭接长度）+端部弯钩增加值（如果存在弯钩）-弯折量度差值（或称为弯曲调整值）。,根数的计算,梁、柱中主筋的根数可以直接获取板、墙中的钢筋根数需要计算箍筋、拉筋根数需要计算附加钢筋一般根数也能直接获取,影响钢筋根数的因素,抗震等级（影响梁的加密区长度：一级抗震=2Hb且=500mm；二级抗震=1.5Hb且=500mm）间距算法,规范及规范常用名词,Lae:抗震设计中的最小锚固值La:非抗震设计中的最小锚固值Lle:抗震设计中的最小搭接值Ll:非抗震设计中的最小搭接值Ln:净跨长Hb:梁高或节点高,钢筋工地照片,照片,钢筋绑扎模型,照片,第一章1.2“平法”基本原理,“平法”发展历程,1996年11月28日-96G101,2000年7月17日-00G101,2002年4月1日-GB50010-2002,相关规范和图集,1、“平法”基本原理,混凝土结构施工图平面整体表示方法制图规则和构造详图简称“平法”国家建筑标准设计G101-X系,1、“平法”基本原理,视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：（1）基础结构（2）柱墙结构（3）梁结构（4）板结构，各子系统有明确的层次性、关联性、相对完整性层次性：基础柱、墙梁板，均为完整的子系统关联性：柱、墙以基础为支座柱、墙与基础关联；梁以柱为支座梁与柱关联；板以梁为支座板与梁关联。相对完整性：基础自成体系，仅有自身的设计内容而无柱或墙的设计内容；柱、墙自成体系，仅有自身的设计内容（包括在支座内的锚固纵筋）而无梁的设计内容；梁自成体系，仅有自身的设计内容（包括锚固在支座内的纵筋）而无板的设计内容；板自成体系，仅有板自身的设计内容（包括锚固在支座内的纵筋）。,谁是谁的支座？层次性,特点：支座内箍筋连续通过，基础板同理,柱是梁的支座,基础板(或基础梁)是柱、墙的支座,梁（或墙）是板的支座,谁是谁的支座？层次性,柱梁相互关联,1、“平法”基本原理,“平法”应用理论（要点）：将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分重复性设计内容部分：主要是节点构造和杆件构造以广义标准化方式编制成国家建筑标准构造设计,1、“平法”基本原理,结构工程所需要计算的钢筋量,柱,剪力墙,梁,板,其它,
