弱电工程调试方案.doc

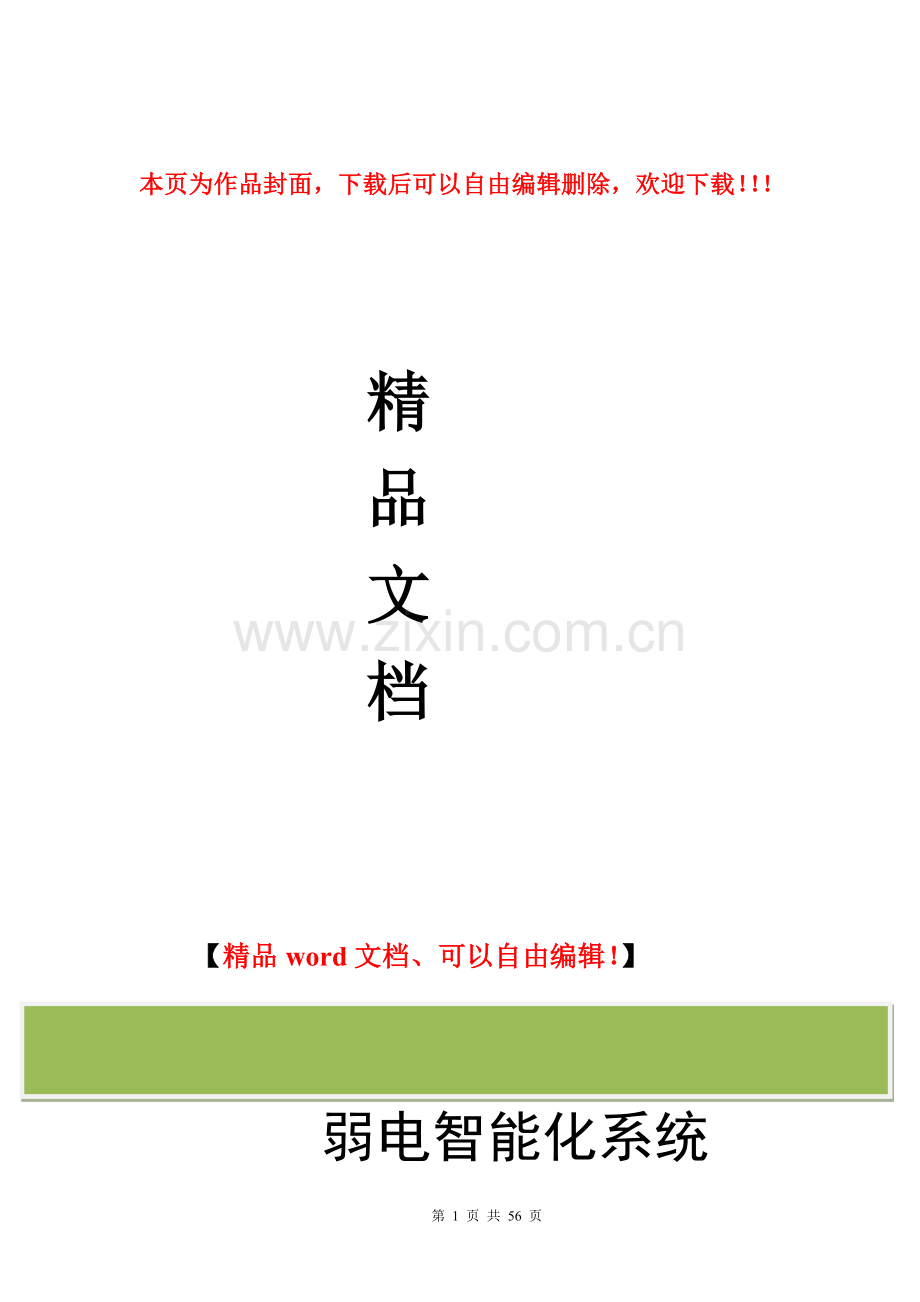

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】 阜阳天筑豪生大酒店 弱电智能化系统调试方案弱电分包单位：中国电信阜阳分公司 日 期： 第一章综合布线系统31.1 综合布线调试概述31.2综合布线调试要求41.3 测试调试61.4调试人员及时间安排计划9第二章卫星天线及有线电视电视系统102.1.概述102.2.系统组成102.3.调试要求122.4.调试测试132.4.1前端设备调试132.4.2分配系统调试142.5.测试记录表152.6.试人员及时间安排计划17第三章视频监控系统183.1概述183.2 系统调试要求193.3系统调试203.4系统测试记录表格243.5调试人员及时间安排计划25第四章门禁管理系统264.1概述264.2系统组成264.3系统调试检测274.4系统调试记录表284.5调试人员及时间安排计划29第五章防盗报警系统305.1概述305.2系统组成305.3调试要求315.4系统调试315.5调试记录表325.6调试人员及时间安排计划33第六章楼宇设备监控系统346.1.概述346.2.本系统的监控范围346.3.中央系统的配置356.4.现场设备配置356.5.系统调试366.5.1.DDC加电调试366.5.2.BA系统监控设备调试386.6.楼宇设备控制软件调试456.6.1.开发、调试阶段456.6.2.通信接口软件的开发456.6.3.系统的调试472.3.1系统组态482.3.2系统总体调试、运行486.7.调试人员及时间安排48第七章无线对讲系统497.1系统概述497.2系统组成497.3系统调试要求517.4系统调试517.5调试记录表527.6调试人员及时间安排计划53第八章无线巡更系统548.1.概述548.2.系统组成548.3.系统调试548.4.调试人员及时间安排55第九章信息现显示及发布系统56第十章停车场管理系统5710.1.概述5710.2.系统组成5710.3.系统调试5810.4.调试人员及时间安排 计划59第十一章客房控制系统60第 54 页 共 56 页 第一章 综合布线系统1.1 综合布线调试概述所有铜电缆在线槽或管道内布线； 垂直电缆则可以直接置放在电缆托架上或线槽内。所有光纤电缆在线槽或管道内布线。并保证为整个电缆路线留有足够大的弯曲半径。按照被批准的方法将所有电缆固定于槽箱和托架上。为了正确地完成安装工作所需的任何专用安装设备或工具。这将包括终接电缆设施、铜/ 电缆接线设施、通讯设施、电缆转盘的支撑架、或其它安装电缆所需的工具。在没有合适垫具的情况下，不得卷动或贮存电缆转盘。不应沿电力线路旁安装任何电缆，或与其它电气器具共享同一根线管、线槽或套管。我司在安装过程中，任何时间均不使超过电缆最大允许的拉力，电缆的最小弯曲半径不超过所指定的极限。在安装设备或电子部件时尽可能接近配线架，并考虑将来的发展以便于管理与服务。在安装完毕的电线槽、电缆管和入口洞处用被批准的防火材料密封。电线槽、电缆管穿过防火楼梯前室时做防火处理。所安装的线管道，若长度超过3 0 m 或90 弯头超过2 个，则使用合适尺寸接线箱或者分线盒。电磁干扰的分离带有不同种类信号或不同电压的设备如集装在一个共享的容器内，按供货商的有关要求，有效地与任何其它一类的设备屏蔽以避免电磁干扰。电缆的安排根据图纸或规格说明书的要求提供一切必需的电缆插销、插座、接头耳等等， 并按照电缆的种类与入口方向把它们固定于安装板和安装带上。整齐地安排系统内所有线路的电缆导体，并按规范的间距将所有线缆固定，以防止电缆在运行情况下损坏( 例如热膨胀、震动等)或引起其它线路短路。电缆的终接不让已绝缘的导体触及未绝缘的有电部件或锐利的边缘。每个终端只连接一条电缆导体。新安装的线槽，均在适当的位置连接接地点， 并保证能正确地与任何现有设施连接，正确将所有有关的电缆、包合体、柜、服务箱和框架连接起来，以保证接地的延续性。所有接地由铜线或铜带组成，由一个被批准的楼宇接地点供应，并与主要的电气接地点连接。设备或者箱体的所有门、盖板，均接地铜导体的最小断面积为2.5平方毫。1.2综合布线调试要求l 缆线的型式、规格应与设计规定相符；l 直埋电缆通过交通要道时,应穿钢管保护。电缆应采用具有铠装的直埋电缆,不得用非直埋式电缆作直接埋地敷设.转弯地段的电缆,地面上应有电缆标志l 双绞线中间不允许有接头；l 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤；l 缆线弯曲半径是否符合国家标准要求；1. 非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍； 4. 光缆的弯曲半径应至少为光缆外径的20倍；5. 同轴电缆的弯曲半径应大于电缆直径的15倍。l 端接时，每对对绞线应保持扭绞状态，扭绞松开长度对于6类线不应大于8mm；l 各类跳线缆线和接插件间接触应良好，接线无误。跳线选用类型应符合系统设计要求； l 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。l 各类跳线长度应符合设计要求，一般对绞电缆跳线不应超过5m，光缆跳线不应超过10m； l 双绞线跟强电的管槽应符合下表要求范围条件最小净距(mm)380V5Kv.A对绞电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。对绞电缆与避雷引下线、保护地线、给水管等的最小净距应符合下表要求：管线种类平行净距（mm）垂直交叉净距（mm）避雷引下线1000300保护地线5020热力管（不包封）500500热力管（包封）300300给水管15020煤气管30020压缩空气管15020l 当采用架空电缆与其它线路共杆架设时，其两线间最小垂直间距应符合下表的规定；电缆与其它线路共杆架设的最小垂直距离（m）种类最小垂直间距110kV电力线2.51kV以下电力线1.5广播线1.0通信线0.61.3 测试调试所有由本公司安装的电缆，在验收前采用专用FLUKE测试仪器进行全面的连续运行测试，测试六类非屏蔽线缆测各项性能质量参数是否合格。按整体测试内容要求，我司根据各信息点的标记图进行一一测试，测试的同时做好标号工作，把各点号码在信息点处及配线架处用标签纸标明并在平面图上注明，以便今后对系统进行管理、使用及维护；六类非屏蔽线缆测试六类非屏蔽线缆测试参考标准：ANSI/ EIA568B，TIA六类非屏蔽布线标准和ISO-E级布线标准。测试仪器：（采用用FLUKE DSP4000系列以上）支持的测试1.近端串扰（NEXT）：以线对间NEXT和/或功率和NEXT的格式显示测试结果2.衰减3.同级远端串扰（ELFEXT）4. 回波损耗5.环境噪声：绘制噪声和频率6.接线图：确定错接、短路、开路、接反和线对分离。检测屏蔽连续性7.电缆长度：测量每个线对的长度以及距故障点的距离8.传播延迟：报告线对之间的总延迟和延迟偏差9.环路阻抗综合布线工程的电缆系统电气性能测试，各项测试有详细记录和FLUKE测试数据，以作为竣工资料的一部分。我司采用以下铜缆测试仪器中的一种对线缆进行测试。FLUKE DTX (CAT6信道测试) 国际标准组织及SYSTIMAX推荐下列六类布线测试仪表：1， DSP-4000(Fluke Corporation)2,WireScope-350(Agilent Technologies)3,Onmi-Scanner(Microtest Inc)4,LT-8600(WaveTek Inc) DSP-4000 ONMI-Scanner WireScope-350 LT-8600SYSTIMAX GigaSPEED XL7的测试值测试仪器仪表的要求：电气性能测试仪按二级精度，达到下表测试仪精度最低性能要求 序号性能参数1100兆赫(MHz)1随机噪音最低值65-15log(f100)dB2剩余近端串音(NEXT)55-15log(f100)dB3平衡输出信号37-15log(f100)dB4共模抑制37-15log(f100)dB5动态精确度0.75dB6长度精确度1m4%7回损15dB注：动态精确度适用于从0dB 基准值至优于NEXT极限值10dB的一个带宽，按 60dB限制。光纤测试根据我们检测工作的实际需要，我们主要从传输模式上来进行测试。根据我们验收所用的测试设备，我司采用FLUKE测试仪与光纤模块进行测试，分析测试数据，了解光纤的状态。在现场进行的光纤链路测试，我们使用“衰减值”或者“损耗”来判断被测链路的光纤质量，多数情况下这是非常有效的方法。在ISO 11801、TIA 568B和GB 50312 等常用标准中都倾向于使用这种测试方法，特点是：测试参数包含“损耗和长度”两个指标，并对测试结果进行“通过/失败”的判断总衰减值是否符合要求。 首先采用两条光纤跳线和一对连接器，然后将被测链路接进来（如图下图），进行测试。详细的测试数据见FLUKE测试数据。光缆芯线终接应符合下列要求： 采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求。 光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。 光纤连接盒面板应有标志。 光纤连接损耗值，应符合表6.0.3的规定。 表6.0.3光纤连接损耗 光纤连接损耗(dB)连接类别多 模单 模平均值最大值平均值最大值熔接0.150.30.150.31.4系统调试人员及时间安排计划本系统调试测试过程，计划需要10人投入到测试调试中，原计划从2011年9月1日调试，20天完成。调试人数开始时间完成时间调试工期备注10152011.8.212011.8.3010天第二章 卫星天线及有线电视电视系统2.1. 概述阜阳天筑豪生大酒店项目有线电视系统以国家标准规定的指标为依据，采用5-1000MHZ邻频传输系统，支持双向传输，使整个系统满足未来发展的各种应用需求，特别是已经开始实施的有线电视数字化。主干设计：本工程有线电视系统传输由进线机房经过分支分配、放大器放大后到达天面上的微型机房，卫星信号混合后分别传输到分支器引出到各个区域。实现信号的有效传输。自本前端输出开始，至每个放大器箱的输入，主干采用SYWV-75-9电缆；每个放大器箱输出至个区域的分配器采用SYWV-75-7同轴电缆，每个分配器传输至各分支器串联主干采用SYWV-75-5同轴电缆；分支器输出至各终端插座的线路亦采用同轴电缆。为满足高级酒店的要求，将有线电视系统建成一个图像清晰，可收看有线电视节目。客户可根据需要安装自办节目源和卫星天线又可以收看自办节目、卫星电视节目，方便扩展。l 充分考虑系统的先进性和实用性；l 充分考虑系统的可靠性，满足用户对系统的严格要求；l 充分考虑系统的安全性、保密性；l 使系统各部分既可有机地融合，又有相对的独立性，为日后系统的升级扩展和设备更新留有余地；l 注重系统的经济性，选用经济、实用的设备，设备的复用率。2.2. 系统组成系统组成：酒店频道分配如下（具体节目内容和标准需待酒店管理公司提供）所有本地的有线电视频道；至少两个调频无线电（AM/FM）频道；两个室内音乐频道；卫星接收（TVRO）频道；提供客房账单浏览/酒店信息系统引自卫星电视节目与引自有线电视节目在酒店通讯机房与客房背景音乐广播节目、卫星电视节目、酒店信息节目混合后通过分支分配系统遍布与酒店各个休息区域、各客房、各酒吧和餐厅、各功能室、经理办公室、健身俱乐部、员工餐厅和酒店工程部办公室等。卫星信号经过同轴电缆传输到卫星机房通过功分器分成24路送到每个卫星接收机上，通过卫星接收机解调出中频信号送到调制器上，经过调制器调制成射频信号通过混合器混合送到电脑房和电话总机房经过解调、调制、混合和放大后送到酒店塔楼的各个区域系统组成如下：1) 调制器采用PBI-4000MUV 专业级全频道捷变频邻频电视调制器2) 混合器采用PBI-4016C混合器。3) 卫星接收机采用PBI-10004) 放大器采用ZV20放大器。5) 分支分配器采用迈威分支分配器6) 用户终端盒迈威电视插座。7) 电缆线采用SYV75-5,75-7，75-9电缆。8) 连接头采用冷压头，使有线电视前端及节目传输系统接头接触可靠，故障大大减少。其组成如下图TV图文DVD机混合器调制器调制器省/市有线电视型号自制节目信号源卫星电视信号接口NVOD放大器TV放大器2.3. 调试要求1) 收播有线电视。接入当地有线电视网。2) 自办节目。予留两套自办节目，通过DVD机或录象机播放招待所内部录制的各种高清晰度(DVD)电视节目，通过邻频调制处理后以模拟节目方式播放给各路终端。3) 宽带传输。系统可以满足组团今后在利用HFC宽带传输数据时，留有另一条高速传输网络通道的接口。4) 双向传输。系统应用1000MHZ双向邻频传输模式设计，为双向办公、开路电视信号、自办录像节目、视频点播（VOD）节目以及网上增值业务图文信息和场所信号的交互传输分配提供一个宽带的高速信息传输平台。有线电视系统调试是整个系统施工中比较重要的一个环节，调试过程的好坏直接关系到整个系统以后的运行质量。一般有线电视系统的调试分为以下几个部分：一般规定1）首先检查接地，避雷及线路检测，无误后再进行下面的工作。2）对前端、干线和分配网络依次进行调试，检查各信息点的电平是否符合设计要求或系统技术规范规定的范围内，并做好记录；3）调试中或试运行中发生的故障无论既是查明原因还是排除，都应做好记录；2.4. 调试测试2.4.1前端设备调试1、各频道天线信号接入混合器1）接入有源放大器输入端，调整输入端电位器，使输出电平差在2dB左右；2）接入无源混合器输入端（在强信号频道的混合器输入端加衰减器）,调整混合器输出端，各频道电平差控制在2dB内。2、调整交、互调干扰1）混合器输出端与线路放大器输入端相接，以提高电视信号的输出电平；2）放大器输出端接一电视接收机观察放大器产生交、互干扰。可适当减少放大器输入端电平，消除干扰，放大器输出端各频道电平应大于105dB，如果过小，则此放大器的抗变、互调干扰性能差，输出最大电平达不到线路电平的要求，应更换。3）按设计系统要求，送入自办节目，逐个检查设备的正常工作情况及输出电平的大小，将前端设备调试到正常工作状态；4）前端设备调试完毕后，送信号至干线系统。3、CATV前端输出电平调试1）由无源混合器的输出口接至场强仪，用塑料或特别的平口小改锥调节每台调制器的前面板图像输出电平钮RF，OUTPUT，LEVEL。从CH1到CH30，使每个频道输出电平都一致，如100dBuv，此过程简称“混调”；2）将场强仪分别接到每一台调制器输出口，测试一下各频道的输出电平情况，并记录，一般正常情况下，各频道输出电平不会一致，有的高，有的低，此过程为“单调”；3）将场强仪再接到无源混合器输出口，用奇数递增顺序（1，3，5.29）和偶数递增顺序（2，4.30）频道调试一遍，重复第一步过程；4）再重复第二步，单测每一个频道输出电平，看是否还是100dBuv，并记录，与上次相比，肯定各频道之间的电平差已小很多，此为再“单调”；5）再将场强仪接至无源混合器的输出口，按30，28，.2和29，27.1递减进行输出电平调节，重复第一步，再混调；6）接场强仪至每一个频道电平输出口测试每一个频道电平，再单调。再重复调节上述单调和混调过程，直至各频道电平输出在99至101dBuv左右为止，然后将无源混合器的输出口接至CATV传输网。前端器材运行一段时间后，各频道电平输出会有变化，需再按上述方法调试，保证CATV网络正常工作。调试干线系统1）调整各频道信号电平差。干线放大器输入端串入一只频率均衡器，根据放大器输出信号电平差的情况，分别串入6db、10db、12db等频率不等的均衡器。调整到正常工作；2）同时调整干线放大器输入端电平大小，当产生交互调干扰时，适当减少输入端电平，可直接串入衰减器，调到输出电平符合设计要求。2.4.2分配系统调试1、无源分配网络调试按设计要求在无源分配网络的输入端送一个电视信号（一般选用UHF频道，或用电视信号发生器产生）调整输出端电平，使之与原设计的输入电平相等，用场强计（或电平表）测量电视接收机在分配、分支器各输出端的电平，观察分析信号电平和重影现象，判定安装质量好坏，发现解决问题。2、有源分配网络调试首先不接入电源给放大器，用万用表检查各分支线路有无短路和断路，无误后，再通电调试，检查各输入电平是否过低或过高，再调整放大器增益、交互调干扰，在系统的输入端送高、中、低三个频道信号进行试验，有交互调干扰时，调整延长放大器的输入衰减或前端放大器的输出电平解决，低频道电平过高时，调整斜率控制电路，达到“全倾斜”或“半倾斜”方式；无源（有源）分配系统调整完毕后，可接入干线送来的射频电视信号进行统调；如果分配系统中含有调频广播信号，则应对较强的调频信号加以衰减，以免干扰电视信号。2.5. 测试记录表调试测试时，必须要有明确的记录，以供检查和日后备查或者维护用。2.6. 试人员及时间安排计划调本系统调试测试过程，计划需要10人投入到测试调试中，原计划从2011年9月20日调试，20个工作日完成。调试人数开始时间完成时间调试工期备注14202011.9.102011.9.1910天第三章 视频监控系统3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。系统前端将所有视频信号及控制信号分别传送至控制中心，接入16路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：3.2 系统调试要求1) 系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。2) 应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监控室，并在监视器墙上显示。3) 系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、摄像机编号等）。4) 系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。5) 系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程，并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站上能以电子地图的方式调看及控制摄像机图像（摄像机图像应能在工作站的显示器及监视器墙上显示）。6) 图形工作站可对系统进行编程。当收到联动控制信号时，工作站能自动调出与警报点相关的现场平面在监视墙上显示，并启动录像，同时声光报警提醒值班人员及时处理。7) 实现监视系统状态事件功能，系统的报警、功能切换、顺序事件、键盘活动、视频信号丢失等信息可以被实时的显示在图形工作站的显示器上。8) 系统可利用键盘或鼠标对各摄像机、云台、镜头、监视器进行控制，操作简单方便。9) 系统具有独立的视频移动报警功能，可按需要设置任意的报警画面或局部画面的移动报警。10) 系统应可设置操作员权限，被授权的操作员具有不同的操作权限、监控范围和系统参数。11) 系统应可设定任一监视器或监视器组用于报警处理，报警发生时立即显示报警联动的图像。系统应可记忆多个同时到达的报警，并按报警的优先级别（如级别相同则按时间）进行排序。12) 系统应具有对主要设备的自检功能，故障报警。13) 系统应独立运行，并提供开放的通讯接口及协议，与安全管理系统进行集成，组成一个完整的安防系统。3.3系统调试1、线路检查与测试对控制电缆进行校线，按施工图检查配线，查对接线是否正确，对接错的线进行修改，并修改其编号。采用250V兆欧表对控制电缆绝缘进行测量，其线芯与线芯、线芯与地线绝缘不应小于0.5M。用500V兆欧表对电源电缆绝缘进行测量，其线芯间和线芯与地线的绝缘不应小于0.5M。闭路电视系统是依靠三种形式的电缆连接起来的。220V交流电源供电线路，从系统总配电箱到控制器，从控制器至云台、到摄像机，从系统总配电箱到监视器。24V直流供电线路和单独传送的伴音线路，从摄像机至控制器。视频电缆从摄像机至控制器，再从控制器（含视频切换器）至监视器。信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。分 类举 例说 明安装要求干扰线路220V交流供电线路高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走一般线路24V直流供电线路和单独传送的伴音线路是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右，双线绞合行走敏感线路视频传输电缆是低电平线路，容易受到感应和干扰互相间距5cm以上，屏蔽线可不考虑间距钢管在摄像机附近预留的位置、长度应基本准确、不应影响摄像机的转动。上述表中规定的线路间距均为明敷时的距离，本工程线路是穿钢管暗敷设时，不受上表限制。2、设备接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200400cm绑扎一次。所有电缆（整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头时，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座锁紧。安装时应合理计算每根电缆的长度， 按照每盘电缆的总长综合考虑，尽量减少中间接头。控制电缆线芯多，在设备端一般与插头相接，插头上的每个线芯的连接均采用焊接，线芯绝缘护套长度适宜，电缆的外护套应包在插头后盖内，线芯剥去绝缘的长度为2mm左右，剥去太长容易发生互相碰线。控制电缆应尽量少或不设中间接头，对于多芯电缆应按线芯颜色统一对所接端子作一规定，并在监控台、柜的接线箱的接线端子上做上编号，编号应和施工图中编号统一。控制电缆的线芯经两人查对，确认接线正确，方可插接在设备上，插接后应用锁紧螺母锁紧。监控室采用单相220V、50HZ电源供电，电源内部允许混入脉冲干扰脉刺（如可控硅开关电源、电弧焊接脉冲刺等），否则要隔离变压器供电。引入摄像机、云台的控制线、电源线、视频电缆，在引出保护管时，用金属蛇皮管、塑料波纹管或聚氯乙稀软管进行保护，每根电缆均应有足够的松弛度，其长度应能满足云台旋转的最大距离，在此基础上还应留10cm左右余量，电缆应沿支架、吊架引向摄像机或云台并进行必要地绑扎，当云台在旋转时，不应使电缆出现互相绞缠现象。电缆的引入端应设在云台的旋转死角处。在配电箱中的电缆余量为配线箱周长的二份之一，电缆应沿配线槽、或绑扎整齐敷设在配线箱内。若绑扎配线时，每10cm绑扎一次。整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统。为了保证整个系统采用单点接地，在工程实施中做到视频信号传送过程中每路信号之间严格隔离，单独供电，信号共地集中在中心机房，接地措施的科学合理，可有力地保证了系统的抗干扰性能。3、电源检测关闭监控台、柜上的总电源开关，检测交流电源电压，检查稳压装置的线路排列、电压表读数等。关闭各电源分路开关，给监控台送电，测量各输出端电压，直流输出的极性，给每一回路送电，检查电源指示灯等。检查各设备端电压。4、单体调试设备的单体调试一般在监控室进行。取视频电缆、控制电缆和电源电缆35m，一头接监控台、柜配线箱接线端子，另一头接相应的插头。若某些小系统，不设专用监控台、柜，可以直接按系统构成原理图进行接线。首先系统图接线，接通电源，电源指示灯亮，调整控制器的遥控云台旋钮，对电动云台进行遥控（电动云台应固定在稳固的三角支架或木台上）。电动云台的水平旋转、垂直旋转角度满足设计要求时，可以调整云台的限位开关。对摄像机防护罩按其功能进行逐项试验，分别试验其加热器、刮雨刷和排风扇等的工作情况，当各种功能均能满足设计要求，方可进行安装。并对防护罩的保护电路进行检查，并作必要的试验调整。5、联合调试1) 系统支持TCP/IP或RS485方式进行分级、多级联网控制。2) 系统通过RS232及其它相关接口，实现与图形工作站及控制键盘的连接。图形工作站及键盘均能对一体化快球、自动变焦镜头等前端设备进行控制。3) 系统内置日期、时间、字符发生器，在每幅图像中叠加摄像机的编号、位置以及实时变化的时间（包括年、月、日、时、分、秒）。摄像机标题以全中文显示，日期/时间格式可调整。4) 系统具有视频丢失检测功能。5) 系统具有多种不同的报警显示方式及报警状态清除方式。6) 系统支持RS232作为报警输入接口，实现与入侵报警主机的联动控制。7) 系统支持键盘口令输入及优先级操作。8) 系统具有实时监控系统状态功能。9) 系统键盘同时支持对矩阵及硬盘录像机的控制。10) 支持快进、快退、慢进、逐帧等播放模式，快进/快退速度可调整。11) 支持外接键盘及工作站软件等远程集中控制。12) 支持用户权限管理。13) 图像管理软件。14) 支持WEB远程监控模式。15) 支持电子地图。16) 支持多工作站联网授权控制。17) 支持实时图像显示。18) 支持对硬盘录像机进行网络集中管理。19) 通过软件在多媒体工作站显示实时画面。3.4系统测试记录表格系统联合调试时，将测试记录表记录各项调试内容，入下表。A、系统测试记录表格项目名称： 供货商： 测试日期：2011年 8 月 25 日 序号项目内容抽查百分数（%）检查记录（合格/不合格）12345N1摄像机设置位置，视野范围30安装质量及外观镜头、防护罩、支撑装置、云台2监视器安装位置100设置条件3各类探测器安装设置位置30安装质量及外观4硬盘录象机安装位置100接线引入电缆接地线情况5辅助电源安装位置30接线引入电缆接地线情况6控制台与机架安装垂直度、水平度100设备安装位置穿孔、连接处接触情况7电缆敷设*敷设与布线30电缆排列位置，布放、绑扎质量地沟、支架、桥架的安装质量埋设深度及架设质量焊接及插接头安装质量接线盒接线质量参与测试人员检测综合意见B、安全防范系统部件的功能检测表项目名称： 供货商： 测试日期：2011年 8 月 25 日 序号项目检测内容抽查百分数%检查记录（合格/不合格）12345N1摄像机通电试验100防拆、防破坏功能云台动作、镜头情况及视野范围图像质量2监视器通电试验100显示清晰度3各类探测器通电试验100探测器灵敏度调整防拆、防破坏功能环境对探测器工作有无干扰的情况4硬盘录象机通电试验100防拆、防破坏功能控制功能动作实时性5后备电源电源品质30电源自动切换情况断电情况下电池工作状况参与测试人员检测综合意见3.5调试人员及时间安排计划本系统调试测试过程，计划需要10人投入到测试调试中，原计划从2011年9月10日调试，10日完成。调试人数开始时间完成时间调试工期备注10202011.8.312011.9.910天第四章 门禁管理系统4.1概述本系统主要是对对于中心机房、重要房间、通道出入口等区域，主要在该区域的通道入口门处设置门禁管理系统，授予工作人员的正常出入管理，同时按照授权的权限来判断合理的出入区域，避免机密区域受到不正常的出入侵犯。门禁点位置：在办公区域的空调机房、厨房、开关房、风机房、消防控制中心、发电机房、办公监控中心、高低压配电室、水泵房、制冷机房、制冷机房控制室、热水机房、传输泵房、楼梯前室、人防报警室、电梯机房等重要办公场所。在酒店区域的空调机房、热水机房、新风机房、板换机房、前台办公室及楼梯前室也是要设置门禁的地方。4.2系统组成门禁控制系统由软硬件两部分组成，包括识别卡、前端设备（读卡器、电动门锁、门磁开关、各种报警探头、控制设备等）、传输设备、通信服务器及相关软件。硬件部分中最主要的是控制设备，所有的读卡器，门磁，开门按钮、报警探头等其他前端设备均接入相应的控制设备中，以完成各种系统功能（门禁控制、电子巡更、闭路监控和防盗报警等）的目的。软件安装在管理中心中专门用于监控管理的电脑上，管理人员借助门禁软件，对系统进行设置及发卡授权管理，查看各通道口通行对象及通行时间；巡更计划完成情况；防区报警情况等，并进行相关的实时控制或设定程序控制目标。系统结构如下图所示：4
