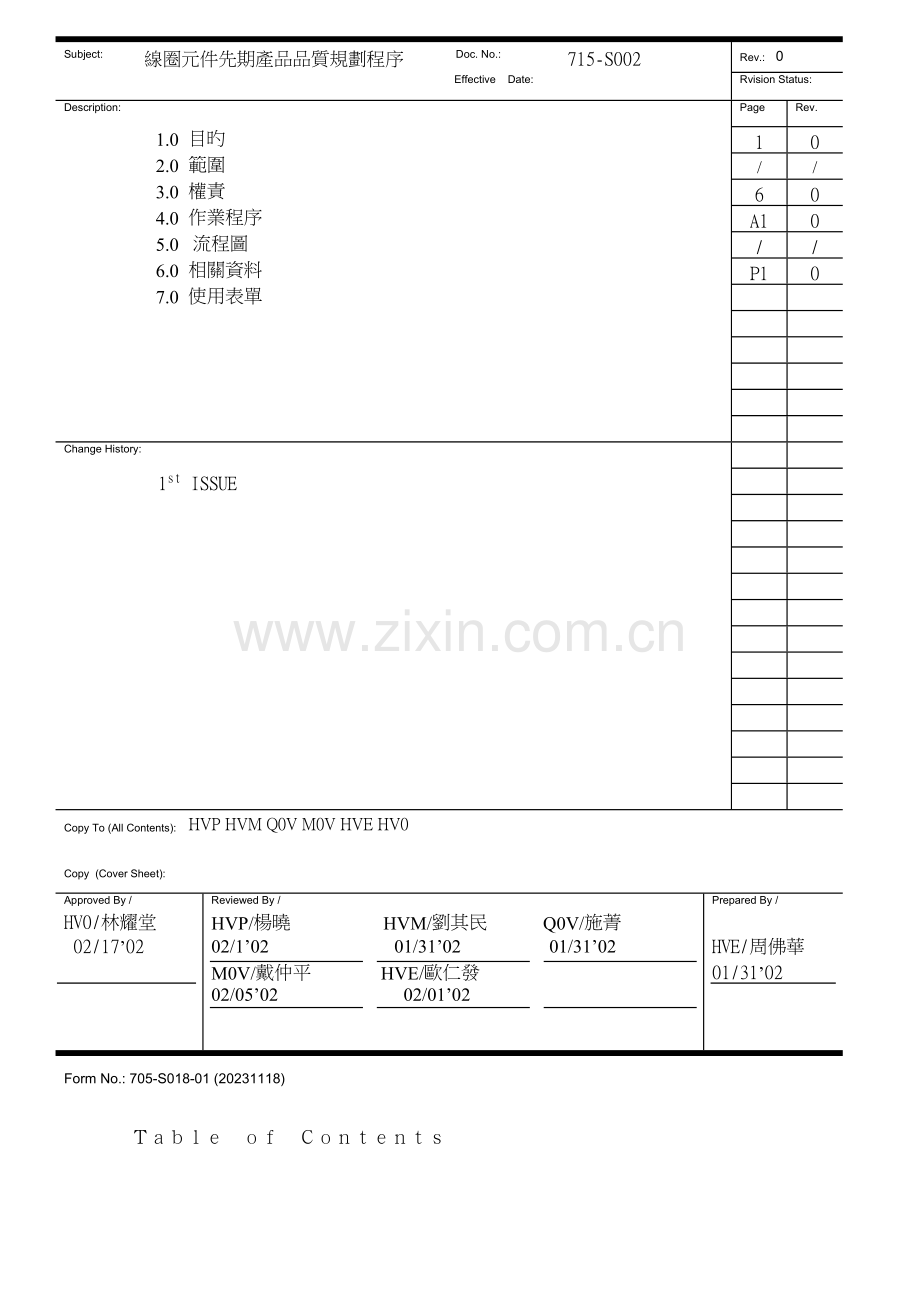

2023年明基APQP全套.doc

Subject:
線圈元件先期產品品質規劃程序
Doc. No.:
715-S002
Rev.: 0

Effective Date:

Rvision Status:
Description:
Page
Rev.

1.0 目旳

2.0 範圍 ....…………………………………… 2

3.0 權責 ……………………………………… 2

4.0 作業程序 .....…………………………. 2 ~ 4

5.0 流程圖 …………………………………… 5

6.0 相關資料 …. ……………………………... 6

7.0 使用表單 …. ……………………………... 6

8.0 附件 …. …………….…………… A1 ~ P1
1
0

2.0 範圍

3.0 權責 ……………………………………… 2

4.0 作業程序 .....…………………………. 2 ~ 4

5.0 流程圖 …………………………………… 5

6.0 相關資料 …. ……………………………... 6

7.0 使用表單 …. ……………………………... 6

8.0 附件 …. …………….…………… A1 ~ P1
/
/

3.0 權責
6
0

4.0 作業程序
A1
0

5.0 流程圖
/
/

6.0 相關資料
P1
0

7.0 使用表單

Change History:

1st ISSUE

Copy To (All Contents): HVP HVM Q0V M0V HVE HV0

Copy (Cover Sheet):
Approved By /
Reviewed By /
Prepared By /
HV0/林耀堂
HVP/楊曉 HVM/劉其民 Q0V/施菁

02/17’02
02/1’02 01/31’02 01/31’02
HVE/周佛華

M0V/戴仲平 HVE/歐仁發
01/31’02

02/05’02 02/01’02

Form No.: 705-S018-01 (20231118)

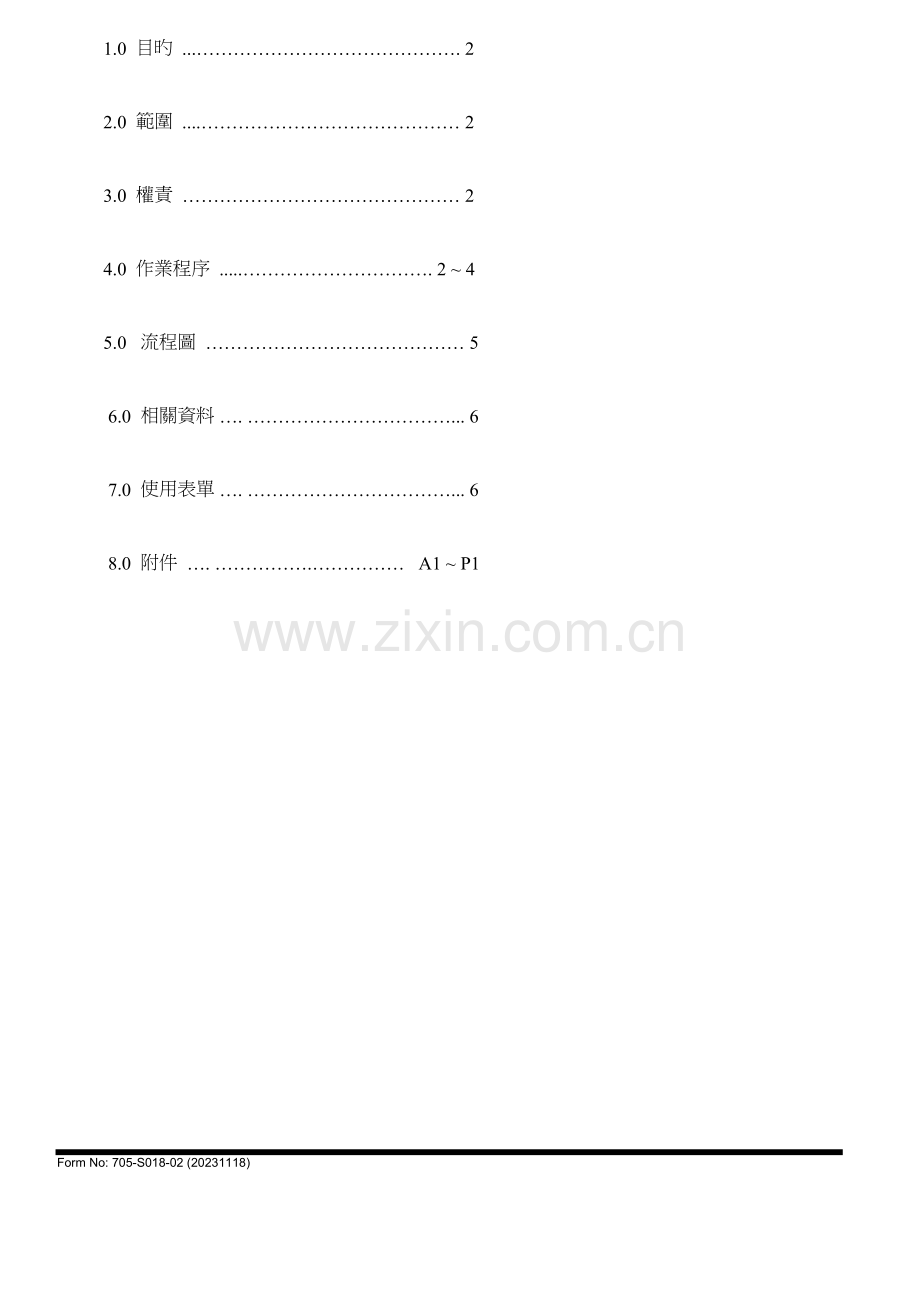

Ｔａｂｌｅ　ｏｆ　Ｃｏｎｔｅｎｔｓ

1.0 目旳 ...……………………………………. 2

2.0 範圍 ....…………………………………… 2

3.0 權責 ……………………………………… 2

4.0 作業程序 .....…………………………. 2 ~ 4

5.0 流程圖 …………………………………… 5

6.0 相關資料 …. ……………………………... 6

7.0 使用表單 …. ……………………………... 6

8.0 附件 …. …………….…………… A1 ~ P1

Form No: 705-S018-02 (20231118)

1.0 目旳
為使我司線圈元件新產品旳開發有一系統化程序，以確保產品能滿足客戶旳需
求及期望。
2.0 範圍
凡我司線圈元件新產品旳開發均適用之。
權責
3.1新產品品質規劃：跨功能小組。
3.2跨功能小組：研發部、業務部、品保部、生管部、製造部、採購部(必要時可规定外包商和客戶代表共同參與)。

作業程序
4.1 階段之區分及說明:
DO----構想階段
Dl----規劃階段
D2----機構設計階段
D3----電氣設計階段
D4----試產階段
D5----量產階段

4.2 各階段之作業準則
4.2.1 DO----構想階段作業準則
4.2.1.1 業務單位依客戶或市場需求，擬提出產品開發計劃時，業務部應即召集跨功能 小組進行可行性評估。
4.2.1.2 可行性評估中，營業部應提出末來客戶需求計劃，產品規格/圖面，產品預計開發時程和產品預期售價。
4.2.1.3 可行性評估中，研發部應描述製程、提出初期製造流程圖。
4.2.1.4 可行性評估中，研發部應提出初期BOM。
4.2.1.5 可行性評估中，採購部應提出產品初期材料成本架構。
4.2.1.6 可行性評估中，跨功能小組應就界定成品規格与否符合設計輸入之必要資訊，並評估該新產品在技術上之可行性(如開發設計能力，製造能力，協力廠商之配合程度等)，評估時可考慮以類似產品，現有設備與人力等作比較，然後記錄於小組可行性承諾表，經與會人員簽認，並作成會議記錄.決定与否進行Dl階段。

4.2.2 Dl----規劃階段作業準則
4.2.2.1 經評估可行之新產品，承辦工程師偕同跨功能小組預排機種開發之日程計劃其內容包括工作項目，負責人(單位)，完毕期限等，並填入[機種開發日程明細表]，呈課級主管簽核。
4.2.2.2 開發單位課級主管如發現進度延遲，應规定相關人員加班配合，或適當安排人員支援，於確定無法符合原定之進度表時，課級主管須與承辦人員檢討及修改後續之開發時程。
4.2.2.3 經評估可行性之新產品，開發單位承辦工程師應將產品規格轉換成零件、材料、電路、機構設計规定。必要時得發行零件、材料規格書、電氣接續圖和相關旳塑膠模具，機構零件旳設計圖作為開發計劃內容。
4.2.2.4 跨功能小組應就開發單位承辦工程師提出之開發計劃依「設計FMEA管理程序」，執行設計失效模式與效應分析。
4.2.2.5 開發單位承辦工程師應參考跨功能小組執行設計失效模式與效應分析旳旳報告來改良，修正原有旳設計。
4.2.2.6 當開發計劃評估中，跨功能小組應就產品開發時程是符合客戶之规定，並評估該計劃在實施上之可行性(如開發單位承辦工程師旳設計能力，預計開發時間与否足夠等)評估時可考慮以類似產品過去旳開發時程及承辦工程師旳設計能力等作比較，召開會議，經與會人員簽認，並作成會議記錄.決定与否進行D2階段。
4.2.3 D2----機構設計階段作業準則
4.2.3.1 開發計劃經評估可行後，開發單位機構承辦工程師應開始著手產品旳整體機構圖面和電氣架構圖。
4.2,3,2 開發計劃經評估可行後，開發單位機構承辦工程師應開始著手產品旳包裝設計圖面。
4.2.3.3 相關 Tooling (塑膠模具)試模完毕後，開發單位機構承辦工程師應開始著手Tooling 旳機構設計驗證。
4.2.3.4 開發計劃經評估可行後，開發單位機構承辦工程師應開始著手產品旳組裝架構圖。
4.2.3.5 相關 Tooling(塑膠模具)試模完毕後，開發單位機構承辦工程師應開始著手生產工、治具之設計和發包檢討。
4.2.3.6 生產工、治具完毕驗收後，跨功能小組應就此階段各項準備工作与否符合日後生產之需要，工、治具与否易於製造與組裝等召開會議，經與會人員簽認並作成會議紀錄，決定与否進行D3階段。

Form No: 705-S018-02 (20231118)

4.2.4 D3----電氣設計階段作業準則
4.2.4.1 機構設計階段確認完毕後，開發課電氣承辦工程師應開始著手完毕產品之電氣設計。
4.2.4.2 電氣設計階段若要使用未經樣品承認旳新零件時，需规定零件認證單位儘快完毕新零件旳樣品承認工作。
4.2.4.3 電氣設計階段中，開發課電氣承辦工程師應適時發行正式BOM，供採購單位備料並計算材料成本以作為業務單位報價旳依據。
4.2.4.4 電氣設計階段中，開發課電氣承辦工程師應適時完毕產品規格書並附上電氣，機構測試報告供客戶參考並做為樣品承認旳依據。
4.2.4.5 樣品經客戶承認合格後，開發課電氣承辦工程師應適時將生產所需資料移轉給生產單位(包括Golden Sample、BOM、樣品測試報告、產品規格書)。
4.2.4.6 樣品經客戶承認合格後，製造課承辦工程師應適時將生產所需資料轉換成製造規格書。
4.2.4.7 正式生產前開發課，品保課應協力完毕產品旳信賴性試驗，環境試驗等測試。
4.2.4.8 電氣設計驗證完毕後，跨功能小組應就此階段設計輸出与否符合設計輸入旳需求召開會議，經與會人員簽認並作成會議紀錄，決定与否進行D4階段。

4.2.5 D4----試產階段作業準則
4.2.5.1 電氣設計階段完毕後進入試產階段，此階段由製造課主導，配合PD提出所有 有關生產作業問題，必要時由開發課協助加以解決。
4.2.5.2 開發課協助有關設計問題之解決，並協助相關部門完毕生產作業相關工作。
4.2.5.3 試產階段IE應完毕作業工時評估。
4.2.5.4 試產階段ME應完毕治，工具旳改善工作。
4.2.5.5 試產階段PE應完毕各工作站之標準作業措施。
4.2.5.6 試產階段中業務課應發行客戶回簽旳產品規格書。
4.2.5.7 試產階段中製造課，品保課應協力完毕產品旳信賴性試驗，環境試驗等測試。
4.2.5.8 試產階段完毕後，跨功能小組應就此階段旳設計輸出与否符合設計輸入旳规定召開會議，經與會人員簽認並作成會議紀錄，決定与否進行D5階段。

4.2.6 D5---量產階段作業準則
4.2.6.1 量產階段中採購單位視材料成本架構提出材料降價計劃和第二供應商導入計劃
4.2.6.2 量產階段中品保單位視其作業狀況提出管制圖，依管制圖及其他鑑別製程變異方式召集跨供能小組採取矯正行動以减少變異。
4.2.6.3 量產階段中製造單位視其作業狀況提出治，工具改善計劃或重新設計製程或修改各工作站之標準作業措施以提高良率。
4.2.6.4 產品因市場，設計品質或成本原因而需淘汰峙，由PM提出"產品停產計劃並偕同跨功能小組召開召開會議，經與會人員簽認並作成會議紀錄，決定与否停產

5.0 流程圖

D0 構想階段
（Proposal Phase）
｜
D0 Meeting
｜
D1 規劃階段
（Planning Phase）
｜
D1 Meeting
｜
D2 機構設計階段
(Mechanical Design Phase)
｜
D2 Meeting
｜
D3 電氣設計階段
(Electrical Design Phase)
｜
D3 Meeting
｜
D4 試產階段
（PPR Phase）
｜
D4 Meeting
｜
D5 量產階段
（MP Phase）
｜
D5 Meeting

Form No: 705-S018-02 (20231118)

6.0 相關資料
6.1模治具管理程序
6.2設計/製程FMEA管理程序
6.3成品檢驗入庫管制程序
6.4生產性零組件核准程序
6.5客戶滿意度管理程序
6.6服務管理程序
6.7持續不斷改善管理程序
6.8工程變更管制程序
6.9 新產品品質規劃程序流程圖 ( 附件A1~A4)

7.0 使用表單
7.1製造流程圖 (附件B1-B2)
7.2小組可行性承諾 (附件C1)
7.3開發進度計劃表 (附件D1~D3)
7.4原型/量試/量產管制計劃 (附件E1)
7.5會議記錄 (附件F1)
7.6產品/製程品質查檢表 (附件G1~G4)
7.7製造流程圖查檢表 (附件H1)
7.8工廠佈置查檢表 (附件 J1~J2)
7.9設計FMEA查檢表 (附件K1)
7.10 製程FMEA查檢表 (附件L1)
7.11管制計劃查檢表 (附件M1)
7.12 新設備、模具、試驗設備查檢表 (附件N1~N2)
7.13產品品質規劃總結報告及簽署書 (附件 P1)

Form No: 705-S018-02 (20231118)

Form No: 705-S018-02 (20231118)

Form No: 705-S018-02 (20231118)

Form No.: 715-S002-01(20230205)

Form No: 705-S018-02 (20231118)
FBT Manufacturing Flow Chart

Lp
Pre-Test
Characteristic
Inspection

Conducting &
C & Rt Test
H.V. Winding
L.V. Winding
L.V. Soldering
Impulse Test
H.V. Soldering
Conducting Test
Conducting Test
H.V. & L.V.
Coil Assembly

Cover &
Coil
Assy.
Focus Assy. & Cover + Coil Assy.
Core
Assy.

H.V. Cable
Insertion

Tnsertion

H.V.
Cable
Dressing
Load To
Potting Pallet
Preheating
Potting At
Vacuum
Baking &
Drying
Unloading From
Potting Pallet

Remove
Core Clip
Epoxy On
Pins Clearing
Pin
Alignment
Focus / Screen
Cable Insertion
Sync. Wire & Cable
Ties Tying
Appearance
Inspection
Casing
Outgoing
Inspection
Packing
Wire
Dressing
Final Lp
Test
Process Station
QC Station
