某测绘公司质量管理体系文件.pdf

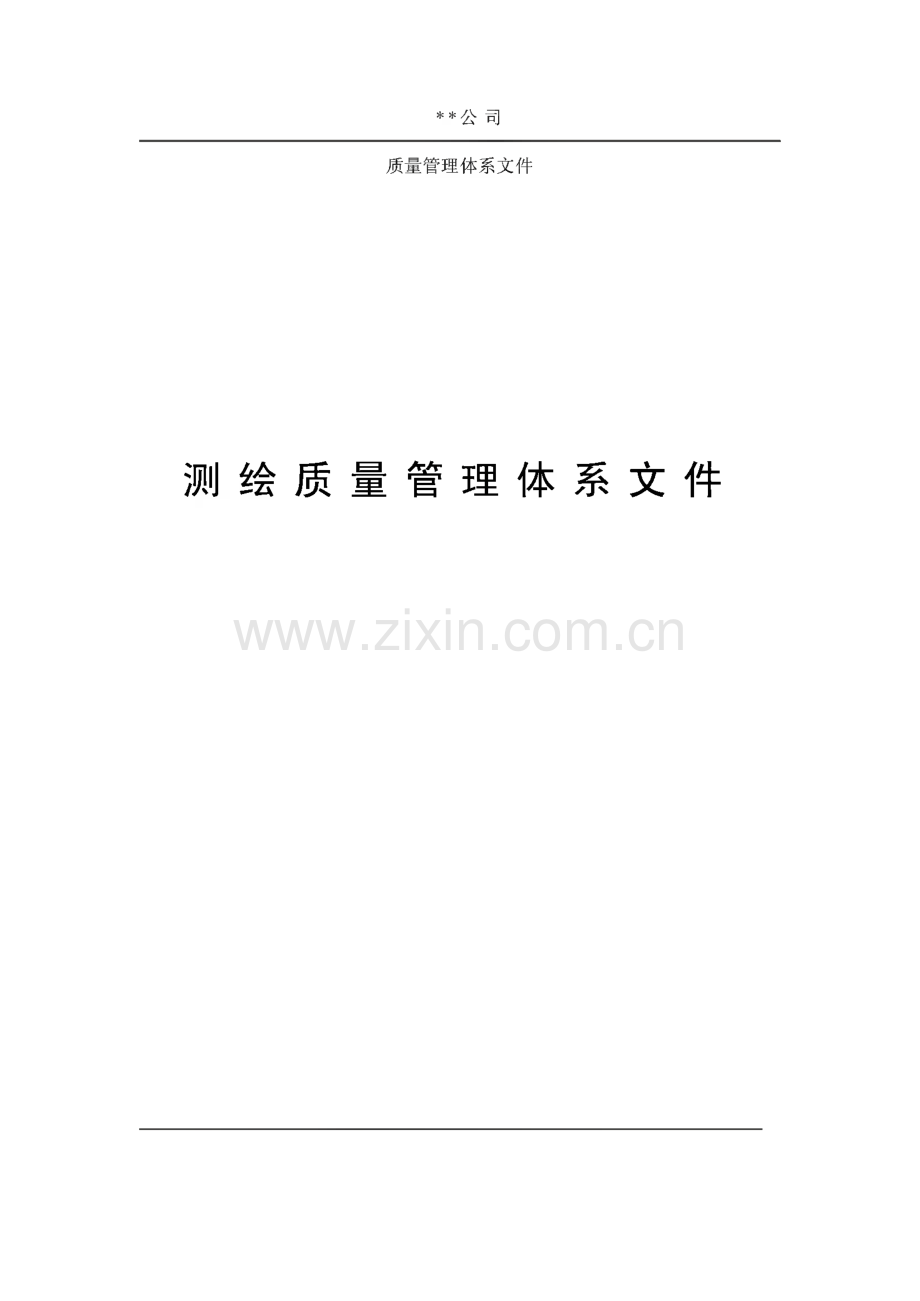

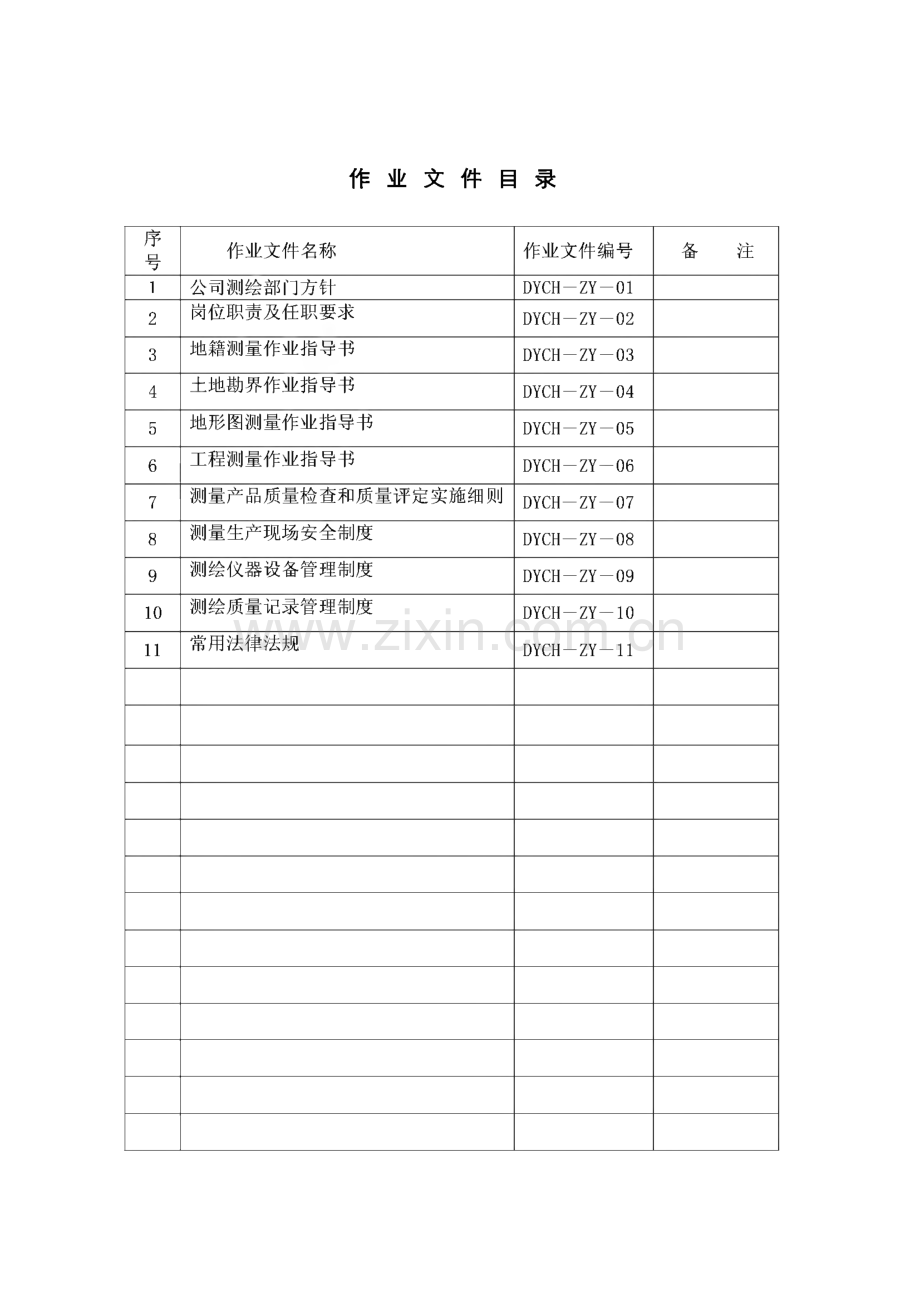

*公司质量管理体系文件测绘质量管理体系文件作业文件目录序号作业文件名称作业文件编号备 注1公司测绘部门方针DYCH-ZY-012岗位职责及任职要求DYCH-ZY-023地籍测量作业指导书DYCH-ZY-034土地勘界作业指导书DYCH-ZY-045地形图测量作业指导书DYCH-ZY-056工程测量作业指导书DYCH-ZY-067测量产品质量检查和质量评定实施细则DYCH-ZY-078测量生产现场安全制度DYCH-ZY-089测绘仪器设备管理制度DYCH-ZY-0910测绘质量记录管理制度DYCH-ZY-1011常用法律法规DYCH-ZY-11*有限公司公司测绘部门方针程序编号DYCH-ZY-01版本号1.0页 次1/1服务*诚信守诺 保障质量 团结合作专注*客户至上 注重细节 共展蓝图*有限公司质量管理体系文件岗位职责及任职要求（依据 GB/T19001-2000 IS09001：2000 标准编制）作业编号：DYCH-ZY-01版本号：1.0受控状态：受控号：编写:审核:批准:2010年1月1日实行*有限公司文件更改控制记录版本号1.0页次序号更改通知号更改章节条款更改内容更改人更改日期岗位/部门*有限公司岗位职责及任职要求程序编号DYCH-ZY-02版本号1.0页 次1/3岗位职责总经理1负责制定实施质量方针、质量目标；2负责质量管理体系的策划，批准发布质量体系文件，主持管理评审，保持质量体系的适宜性和有效性，保持体系变更的完整性；3负责任命人员岗位，确保组织内的职责权限得到规定和沟通；4确保必要的人财物资源的获得，使之适应设计产品质量要求；5经营市场的拓展，确保公司业务的获得；6组织全体员工进行质量教育和技能培训，以确保全体员工的业务水 平不断提高，适应市场的要求。7负责勘测项目的接受以及勘测任务的下达；负责与勘测项目委托单 位合同的签定。办公室1负责公司安全保卫和后勤保障服务工作；2负责公司固定资产管理，办公用品的购置、登记、入库等工作；3负责公司机动车辆的维护、使用管理；4管理公司印章，介绍信管理工作；5分管公司档案管理工作；6分管公司的财务工作；7协助总经理进行公司内部人事工作；8负责公司员工职称申报、业绩考核工作；9完成领导交办的其他任务。部门经理1负责公司质量管理体系建设及体系运行监督、改正工作；2负责公司内部测绘成果的最终审核；3负责重大技术问题的处理工作；4负责对技术设计、技术总结的审核工作；5负责组织实施勘察，使勘察产品满足顾客和规范规程的要求；6参与组织评审及不合格品的控制；7参与组织编发专业岗位上岗人员资格要求（岗位人员能力要求）及负责实施人员专业技术培训；8负责勘测标准、规范、规程及其配套的标准图、通用图的标识、发 放，控制其有效性；9负责组织质量体系内部审核，并负责编制管理评审计划；实施管理 评审活动。项目负责人1负责项目设计、组织实施、产品检查；2对勘测项目质量、进度全面负责；3负责组织编制勘察大纲与测量设计书并予以实施；4负责勘测文件和质量记录的归档；5负责勘测更改，组织并确保勘测后的服务；6负责对一般性技术问题、质量问题处理；7负责项目工作总结、检查报告的撰写；8负责产品质量检查的组织；*有限公司岗位职责及任职要求程序编号DYCH-ZY-02版本号1.0页 次2/3岗位/部门岗位职责技术人员1按时、按质、按量完成项目负责人交给的测绘生产任务；2记录并保存所有测量记录；3确保测量依据准确；4对所完成的测绘产品质量负责；5对测绘资料，成果负有保密责任；5负责对所完成的测绘成果、资料整理上交；6负责测量仪器的使用、保养、标识。质检人员1对外业测量数据进行检查；2对内业成果、报告、图纸进行检查；3对质检情况做记录；4将检查出的不合格产品退回给操作人员修改；5对项目总体质量进行评估。6将质检记录定期送交总师室。档案室1负责地籍数据、图纸、调查记录等的整理归档；2负责地籍勘界报告及相关资料进行整理归档；3负责对工程测量原始材料、测量记录等整理归档；4负责对工程项目放线图、竣工图电子数据及图纸成果进行整理归档；5负责档案室日常的维护工作。*有限公司程序编号DYCH-ZY-02版本号1.0岗位职责及任职要求页次3/3岗位人员任职要求1、各岗位人员应有良好的政治素质和职业道德，高度的责任心、强烈的法治观念和质 量意识，敬业爱岗，尽职尽责作好本职工作，保证勘测质量。2、凡对测绘产品质量有影响的各岗位人员，均应具有相应的理论基础、专业知识和一 定的实践经验、技术技能，能胜任本岗位的工作。3、各岗位人员资格要求如下：1）项目负责人：掌握本专业基础理论和专业知识，掌握本专业的法律法规和规范、规 程；了解相关专业的有关规定。有较丰富的工程实践经验和一定的组织协调能力，具中级及 以上职称方可担任，项目负责人由分管勘测的副总经理提名，送技术负责人备案。2）测量人员：具有中专以上学历，熟悉本专业基础理论和专业知识，掌握本专业的法 律法规和规范、规程；了解相关专业的有关规定，具有初级职称（助工及以上职称）或经过 专业培训考核合格方可担任。3）绘图员：具有中专以上学历及本专业知识，熟练掌握计算机操作技术，掌握计算机 CAD辅助技能，熟悉制图的有关规程、规定、标准，图面布置均匀合理，线条整齐流畅，图 例符合规范要求。4）调查员：具有中专或以上学历，相关工作经验一年以上，掌握本专业的基础理论和 专业知识，熟悉相关的法律、法规和规范、规程及相关政策性文件，具有技术员职称或经过 专业培训考核合格后方可担任。5）质检员：具有大学本科以上学历，并有多年的工作实践经验，对本专业有扎实的理论基础和在一定历史条件下的专业知识，了解本专业的发展方向，熟练掌握本专业的法律法 规和规范、规定，掌握相关专业的规范和规定。有在一定历史条件下的工程实践经验，能解 决本专业复杂的关键技术问题。*有限公司质量管理体系文件地籍测量作业指导书（依据 GB/T19001-2000 IS09001：2000 标准编制）作业编号：DYCH-ZY-02版本号：1.0受控状态：受控号：编写：审核：批准:2010年1月1日实行*有限公司文件更改控制记录版本号1.0页 次序号更改通知号更改章节条款更改内容更改人更改日期*有限公司程序编号DYCH-ZY-03地籍测量作业指导书版本号1.0页 次1/71地籍测量内容地籍测绘的目的是获取和表述不动产的权属、位置、形状、数量等有关信息，为不动产产权 管理、税收、规划、市政、环境保护、统计等多种用途提供定位系统和基础资料。地籍测绘的内容包括地籍建立或地籍修测中的地籍平面控制测量、地籍要素调查、地籍要素 测量、地籍图绘制、面积量算等。地籍测绘成果包括:地籍数据集，地籍簿册和地籍图。2地籍测量精度要求2.1界址点精度界址点的精度分三级，等级的选用应根据土地价值、开发利用程度和规划的长远需要而定。各级界址点相对于邻近控制点的点位误差和间距超过50m的相邻界址点间的问距误差不超 过表1的规定；间距未超过50m的界址点间的间距误差限差不应超过下式计算结果。界址点的等软界址点相对于邻近控制点点位误差和相邻界址点间的间距误差限制限整（m）中误差（m）士0.10士0.05二0.200.10二0.30士0.15。=（加.,+0.02町。）式中：一 一相应等级界址点规定的点位中误差D一一相邻界址点间的距离.m；。一界址点坐标计算的边长与实量:边长较差的限差，m。2.2地籍图的精度地籍图的精度应优于相同比例尺地形图的精度。地籍图坐标点的最大展点误差不超过图上土0.1mm.其他地物点相对于邻近控制点的点位中误差不超过图上0.5mm.相邻地物点之间的 间中误差不超过图上0.4mmo2.3坐标系统地籍测绘应采用国家坐标系或独立坐标系.高斯正形投影;采用独立坐标系时均应和国家坐标系联测。*有限公司地籍测量作业指导书程序编号DYCH-ZY-03版本号1.0页 次2/72.3地籍图的比例尺城镇地区地籍图的比例尺一般采用1:1 00。郊区地籍图的比例尺般采用1:2 000,复 杂地区或特殊需要地区地籍图的比例尺采用1：500o3平面控制测量3.1 平面控制网的布设原则平面控制点的布设，应遵循从整体到局部、从高级到低级，分级布网的原则.也可越级布网。3.2平面控制点平面控制点包括基本控制点和地籍控制点。基本控制点包括一、二、三、四等控制点，地 籍控制点包括一、二、三级控制点。3.2.1地籍控制点城镇地区城区地籍控制点的密度一般为每隔100-200111一点，郊区或建筑物稀疏区地籍控制 点的密度一般为每隔200-400m 一点，农村地区地籍控制点的密度一般为每隔400-500m 一点3.2.2地籍控制点均应埋设固定标志;有条件时宜设置保护点，保护点个数不少于三个，地 籍控制点应绘制点之记。3.2.3平面控制测量的方法平面控制测量可选用三角测量、三边测量、导线测量、GPS定位测量等方法.4 GPS控制测量4.1 各等级GPS静态相对定位测量的主要技术要求应符合表1和表2的规定表1等级平均边K D(kni)GPS接收机性能溯量量接收机标称 精度优于同步观测 接收机数量二2二等9双频（或单嫉）毂波相位lOmm+2ppm三等四等5双频（或单货）载波相位iOmni 1 3ppn)粉22双瓶（或单短）领波相位【Omm+3Ppm各2一级6 5双物（或单频）载波相位10mm 4 3pprn2二级0.2双频（或单班）载波相位10mm+3Ppm或2表2*有限公司地籍测量作业指导书程序编号DYCH-ZY-03版本号1.0页 次3/7等级羽星高度角()有效观测卫星总数时段中任一 R.星有效观测时何(min)观测时段数观测时 段k度(min)数据采仔间静点位几何图形强度因干(PDC)P)_二等含15e6220五2分9015-60纭8三等15/452101560公10四等1514袅5二21015-6010,一级#1523810二级二1531闭合环的边数。b多边同步环闭合差的限差按下式计算。忆=等忆=缶，仍+询+欣=号*有限公司程序编号DYCH-ZY-03地籍测量作业指导书版本号1.0页 次4/74.4.2不同时段观测成果的检核同一边任何两个时段的成果互差，应小于接收机标称精度的2 J2倍。若干个独立观测边组 成闭合环时，各坐标差分量闭合差应符合下式规定。W,=ArMM y/n j式中：W,W、,卬,-一各坐标差分故的闭合差,0一一相应等级规定的精度(按平均边长计算九-闭合环的边数。4.5平差计算二、三、四等和一、二、三级平面控制网都应分级进行统一平差或联合整体平差。平差后应进行精度评定，内业计算数字取位应符合下表的规定。等级水平角观测方向 值及各项改正数)边长观测值及 各项改正数(m)边长与坐标(m)方位角二等0.01o.oooi0.0016 0二、四等0.10.0010.0010.1-、二、三级1o.ooi0.0011.一5地籍要素调查地籍要素调查必须在当地人民政府领导下进行，调查的基本内容包括:地块权属、土地利用 类别、土地等级、建筑物状况等。5.1地籍调查要求5.1.1地籍要素调查以地块为单元进行。5.1.2调查前应收集有关侧绘、土地划拨、地籍档案、土地等级评估及标准地名等资料。5.1.3调查内容应逐一填记在调查表或地籍测量草图中。*有限公司地籍测量作业指导书程序编号DYCH-ZY-03版本号1.0页 次5/75.2地块权属调查5.2.1调查内容地块权属是指地块所有权或使用权的归属，地块权属调查包括:地块权属性 质、权属主名称、地块座落和四至，以及行政区域界线和地理名称。5.2.1.1界址点、线的调查界址点、线调查是依据有关条件关系和法律文件，在实地对地块界址点、线进行判识。5.2.1.2 土地利用类别调查依照土地利用分类标准分类。5.2.1.3调查方法土地利用类别调查以地块为单位调记一个主要利用类别。综合使用的楼房按地坪上第一层的 主要利用类别调记，如第一层为车库，可按第二层利用类别调记。地块内如有几个土地利用类别时，以地类界符号标出分界线分别调查利用类别。5.2.2建筑物状况调查5.2.2.1建筑物状况调查内容建筑物状况调查包括:地块内建筑物的结构和层数。建筑物层数是指建筑物的自然层数，从 室内地坪以上计算，采光窗在地坪以上的半地下室且高度在2.2m以上的算层数。地下室、假层、附层（夹层）、假楼（暗楼）、装饰性塔楼不算层数。建筑物结构根据建筑物的梁、柱、墙等主要承重构件的建筑材料划分类别。6地籍要素测测量6.1地籍要素测量内容地籍要素测量的对象主要包括：a界址点、线以及其他重要的界标设施；b行政区域和地籍区、地籍子区的界线；c建筑物和永久性的构筑物；d地类界和保护区的界线6.2地籍要素测量方法一般采用极坐标法、正交法。*有限公司程序编号DYCH-ZY-03地籍测量作业指导书版本号1.0页 次6/77地籍图绘制7.1地籍图应表示的基本内容a界址点、界址线；b地块及其编号；c.地籍区、地籍子区编号、地籍区名称；d 土地利用类别；e永久性的建筑物和构筑物；f地籍区与地籍子区界；g行政区域界；h平面控制点；1有关地理名称及重要单位名称；J.道路和水域。根据需要，在考虑图面清晰的前提下，可选择要表示一些其他要素。7.2地籍图的形式地籍图采用分幅图形式。地籍图幅面规格采用50cmX50cmo7.3地籍图的分幅地籍图的图廓以高斯一克吕格坐标格网线为界。1:2000图幅以整公里格网线为图廓线；1,1000和1:500地籍图在1:2000地籍图中划分，划分方法如下图所示。单位为平方米，计算取值到小数后一位。口8面积量算8.1面积量算的内容面积量算系指水平面积量算,l n-11 12 21 22其内容包括地块面积量算和土地利用面积量算。面积量算的*有限公司地籍测量作业指导书程序编号DYCH-ZY-03版本号1.0页 次7/78.2面积量算的方法面积量算的方法可采用解析法、部分解析法、图解法等。a.解析法：野外勘丈全部界址点，根据实测数据解算出界址点的点位坐标。一般采用解析交会法、极坐 标法等方法施测。角度用不低于DJ6级经纬仪施测，距离用钢尺丈量或用电磁波测距仪施 测。以全部界址点的解析坐标和解析边长为基础，勘丈其他地籍要素的几何图形，并依据宗 地草图的有关数据检核后成地籍图。b.部分解析法：采用解析法勘丈街坊外围界址点和街坊内部分明显界址点的坐标，再用图解法勘丈街坊内部 的宗地界址点及其他地籍要素的平面位置，以街坊外廓控制内部宗地。以解析法勘丈的界址 点为基础展绘出徒坊，再依据图解法测定的宗地位置、形状，经宗地草图的丈量数据校核后 装绘街坊内部，成地籍图。c.图解法：(a)利用图解法(包括图解交会法、截距法等)直接勘丈界址点和其他地籍要素平面位置，并根据宗地草图的丈量数据检核后，成地籍图；(b)利用反映现状的大比例尺地形图，经过纠正图纸变形误差后，实地补充勘丈界址点和 其他地籍要素到图上，依据宗地草图丈量数据检核后，成地籍图。这种方法仅在暂不具备经 济技术条件的个别地区可以采用，但精度必须满足要求。9成果资料的检查与验收地籍测绘成果的检查验收按测绘主管部门的有关规定执行。地籍测绘成果必须接受测绘主管部门的质量监督检验。*有限公司质量管理体系文件土地勘界作业指导书（依据 GB/T19001-2000 IS09001：2000 标准编制）作业编号：DYCH-ZY-03版本号：1.0受控状态：受控号：编写：审核：批准:2010年1月1日实行*有限公司文件更改控制记录版本号1.0页 次序号更改通知号更改章节条款更改内容更改人更改日期1概述*有限公司程序编号DYCH-ZY-04土地勘界作业指导书版本号1.0页 次1/7土地勘测定界（以下简称土地勘界）是根据土地征收、征用、划拨、出让、农用地转用、土 地利用规划及土地开发、整理、复垦等工作的需要，实地界定土地使用范围、测定界址位置、调绘土地利用现状、计算用地面积，为国土资源行政主管部门用地审批和地籍管理等提供科 学、准确的基础资料而进行的技术服务性工作。2土地勘界依据土地勘测定界的技术依据：城镇地籍调查规程、土地利用现状调查技术规程、土地勘 测定界规程、全球定位系统城市测量技术规程、集体土地所有权调查技术规定、确定土地所有权和使用权的若干规定、全国土地分类（试行）及（过渡期适用）等。3土地勘界工作流程.仪舞设备 准备外业调查权属调查内业面积 量算汇总接受委托畸制技方场定术案平面控制 其量检查验收提交成果收集图件及勤剌资料放样一量M、勘S场报 绘界写界 编定猿定外业利量准备工作 外业工作 内业工作 成果检查验收、归档3.1 土地勘界任务的受理a签订土地勘测定界委托书b需要的材料：规划红线图、规划设计要点、其他权源资料（土地证书、征地批文等）3.2 土地勘界外业调查土地勘测定界外业调查是勘测定界中的基础性工作，其工作内容类似于土地利用现状调查,但其调查范围和成果要求又不同于土地利用现状调查的内容，同时土地勘测定界外业调查又 兼有地籍调查的内容，综合考虑，将土地勘测定界外业调查分为权属调查和地类调查。321工作底图的准备a工作底图应是地籍图、地形图、标准分幅土地利用现状图。*有限公司土地勘界作业指导书程序编号DYCH-ZY-04版本号1.0页 次2/7b工作底图的比例尺不小于1：2000,大型工程工作底图比例尺不小于1：10000cc工作底图的现状不能满足勘测定界工作要求时应对界址线附近和界址范围内的地形地物进 行修测或补测。322权属界线的调绘查阅用地范围内的土地利用现状调查及土地登记的有关资料，并将用地范围内的权属界线、行政界线转绘到工作底图上。其它土地权属界线的确认需要在当地国土资源行政主管部门的 组织下，由相关权属单位有关人员按土地利用现状调查技术规程、城镇地籍调查规程、确定土地所有权和使用权的若干规定要求共同到现场指界，并将权属界线测绘到工作底 图上。下图为土地权属调查具体内容。3.2.3 土地利用类型及土地利用类型界线的调绘依据全国统一的土地分类，利用地籍图、土地利用现状图或地形图上的有关土地利用类型界 线，通过现场调查及实地判读，将用地范围内及其附近的各土地利用类型界线测绘或转绘在 工作底图上，并标注三级土地利用类型编号。同时对土地利用现状调查的土地利用类型进行 核实，与实地不一致的，按变更地籍调查的有关规定处理。3.2.4 基本农田界线的调绘在当地国土资源行政主管部门查阅用地范围区域的土地利用总体规划资料、基本农田保护区 规划资料。将用地范围内及其附近的基本农田界线测绘或转绘在工作底图上，图上确定项目*有限公司程序编号DYCH-ZY-04土地勘界作业指导书版本号1.0页 次3/7用地占用基本农田的范围，并实地核定。3.2.5 农用地转用范围线的调绘如果项目用地占用土地利用总体规划经批准确定的农用地转用范围的农地，应将用地范围内 及其附近的已批准的农用地转用界线绘制在工作底图上。4外野测量4.1 平面控制测量a）坐标系统采用1954年北京坐标系，与土地利用现状图坐标系统保持一致；b）利用GPS布设控制点，GPS点的点位应选在视野开阔处，要避开高压电线、变电站、电视台等设施，减少电磁波的干扰；c）对勘测定界范围内的地物进行测量，保持图与实地一致；d）勘测定界平面控制网测量作业及精度的基本技术要求，遵照城镇地籍调查规程、土 地利用现状调查技术规程、全球定位系统城市测量技术规程等。4.2 界止点放样利用RTK或全站仪将土地勘测定界的坐标成果实地放样，并埋设界址桩或做漆标。421如果项目用地范围行政隶属不同，应在用地界线与省（自治区、直辖市）、市、县、乡（镇）的行政界线交点上加设界标。基本农田界线与用地界线的交点、国有土地与集体土地 的分界线同用地界线的交点应加设界标。界标之间的距离，直线最长为150米，明显转折点应设置界标。422界标类型主要有：混凝土界标、带帽钢钉界标及喷漆界标。（各类界标应用范围参照城 镇地籍调查规程）。4.2.3 界址点编号原则上应以用地范围为单位，从左到右，自上而下统一编号。铁路、公路 等线型工程的界址点编号可以采用里程+里程尾数编号。4.2.4 土地权属界线、行政界线与用地范围线的交叉界址点编号应冠以字母表示：S表示与 省界的交点；E表示与地区（市）界的交点；A表示与县界的交点；X表示与乡（镇）界 的交点；C表示与村界的交点；Z表示与村民小组界的交点。4.2.5 界标位置在实地确定后，有条件的地区应在现场测记“界址点点之记”。线型工程的“界*有限公司程序编号DYCH-ZY-04土地勘界作业指导书版本号1.0页 次4/7址点点之记”可一公里做一至二对点之记，但明显的拐点应做点之记。4.2.6若界址点在河沟池塘水域中，界标可埋设在岸边，待有条件时再补设界标。4.3界止点放样精度a）两相邻界址点间，界址边丈量中误差控制在5cm范围内，坐标反算距离与实地丈量距 离的较差应控制在10cm范围内。b）解析法测定的界址点坐标与原拟用地界址点坐标之差的中误差应控制在5cm范围 内，允许误差应控制在10cm范围内。5内业处理5.1 土地面积计算汇总5.1.1 量算内容包括：项目用地的总面积；项目占用集体土地、国有土地的面积和占用农用 地、建设用地、未利用地的面积；量算出征用面积和其中占耕地、基本农田的面积；划拨土 地的数量；出让土地的数量；代征土地面积和其中占耕地、基本农田的面积；临时用地面积；规划道路面积；同时还要把占用他项权利的集体土地或国有土地的面积量算出来，以便为土 地登记提供数据。5.L2量算的方法：采用计算机解析法。5.1.3汇总要求：为保持资料及数据的统一性、科学性和实用性，面积单位及土地分类及填 表格式必须全国一致。1页 单（5：平方米佣）辂单便农用地合计京面税林地困地mt枚I地其它柳塔丽恸水瞿食强总瞄翩 水田里天田水硒菜见褪篝枷地藕8用地藕187151479214T921428144814074072593259319T1548984H2471218661667638238259561215810665106851OT43993059305919691%917186缶愫体33TT130189301892SO2141066414241424944例442857第十丽合计33H1301893018925021410664142414249444944428575.2勘测定界图521勘界图要素包括：用地界线、界址点、用地总面积（大型项目用地，因土地勘测定界 图分幅较多，可以不标注用地总面积）；用地范围内各权属单位名称及地类符号或名称；*有限公司程序编号DYCH-ZY-04土地勘界作业指导书版本号1.0页 次5/7用地范围内占用各权属单位土地面积及地类面积；用地范围内的行政界线、各权属单位的界 址线、基本农田界线、地类界线；地上物、文字注记、数学要素等。522勘界图制作要求：比例尺不小于1：2000（大型工程可不小于1：10000）；保持现势性，与实地不一致的要进行补测；界址点编号由左上角开始，按顺时针编号；界址点间的距离最 长不超过150米，大型工程可以延长。界址确定以规划红线图的文字说明为准。i：iono决中7：5.3用地范围图*有限公司程序编号DYCH-ZY-04土地勘界作业指导书版本号1.0页 次6/7为满足建设用地审批的需要，勘测定界图编制完成后，应依据勘测定界图，将用地范围展绘 到比例尺不小于1：10000的土地利用现状图上，制作土地勘测定界用地范围图。该用地范 围图即建设用地审批中要求的拟占用土地1：10000 土地利用现状图。用地范围线可以直接 根据勘测定界图界址线转入。比例尺1：100005.4编写勘界报告土地勘界报告根据使用目的及土地性质分为：征地报告和供地报告。5.4.1 征地报告包含内容：报告封面、目录、技术说明、勘测定界表、勘测面积表、分类面 积表、勘测定界图、界址成果表、用地范围图、权属审核表、情况审核表等。5.4.2 供地报告包含内容：报告封面、目录、技术说明、勘测定界表、勘测面积表、勘测定 界图、界址成果表、情况审核表等。*有限公司土地勘界作业指导书程序编号DYCH-ZY-04版本号1.0页 次7/7543勘界报告的编写格式参考土地勘测定界规程TD/T 10082007.6检查、验收项目及内容6.1 控制测量 控制测量网的布设和标志埋设是否符合要求。各种观测记录和计算是否正确。各类控制点的测定方法、扩展次数及各种限差、成果精度是否符合要求。起算数据和计算方法是否正确，平差的成果精度是否满足要求。6.2 外业调查权属调查的内容与填写是否齐全、正确。土地面积汇总表中的土地利用类型与土地利用现状图上是否一致。6.3 地籍要素测量 地籍要素测量的测量方法、记录和计算是否正确。各项限差和成果精度是否符合要求。测量的要素是否齐全、准确，对有关地物的取舍是否合理。6.4 勘测定界图绘制勘测定界图的规格尺寸，技术要求，表述内容，图廓整饰等是否符合要求。勘界要素的表述是否齐全、正确，是否符合要求。对有关地形要素的取舍是否合理。图面精度和图边处理是否符合要求。6.5 面积测算勘测定界面积的计算方法是否正确，精度是否符合要求。用地面积的测算是否正确，精度是否符合要求。6.6 变更与修测成果的检查变更与修测的方法，测量基准、测绘精度等是否符合要求。变更与修测后房地产要素编号的调整与处理是否正确7提交成果提交成果包括：土地勘测定界报告（含图）。*有限公司质量管理体系文件地形图测量作业指导书（依据 GB/T19001-2000 IS09001：2000 标准编制）作业编号：DYCH-ZY-04版本号：1.0受控状态：受控号：编写：审核：批准:2010年1月1日实行*有限公司文件更改控制记录版本号1.0页 次序号更改通知号更改章节条款更改内容更改人更改日期*有限公司程序编号DYCH-ZY-05地形图测量作业指导书版本号1.0页 次1/7一、地形图测量作业指导书说明本指导书只适用于工程施工中局部范围内的大比例尺地 形图测量。地形测量控制网点是在施工控制网基础上加 密得到的，坐标系统和高程系统应与施工坐标系、高程 系统相一致。远离工区时，也可以采用北京坐标系或独 立坐标系统。比例尺为1：200、1：500、1：1000和1：2000,按正方形或矩形法分幅。图式符号执行国家最新 版本的1:500 1:1000 1:2000地形图图式。地形测量由 于外业数据采集和内业成图所使用的仪器和软件不同而 采用不同的方法，不论采用何种方法，成图都必须满足 规范要求和用户要求。本指导书中用字母M表示地形图比例尺分母。地形图测绘作业流程（如右图）二、图根控制点的测量1.一般规定1.1 图根点是直接供测图使用的平面和高程控制点，可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。1.2 图根点或测站点的精度以相对于邻近控制点的中误差来衡量，其点位中误差不应超过图 0.1 mm;其高程中误差不应超过测图基本等高距的1/10。1.3 为了节约，图根点可以采用临时地面标志。1.4 图根点的密度因测图使用的仪器不同要求也不同，只要能够保证碎部点的平面高程精度 即可。1.5 测站点可以在测图过程中根据需要随时测放。2.图根点测量（略）三、地形测量测绘内容及取舍 地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线*有限公司地形图测量作业指导书程序编号DYCH-ZY-05版本号1.0页 次2/7及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理 名称注记等。并着重显示与测图用途有关的各项要素。地物、地貌的各项要素的表示方法和 取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。1测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。L2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心 位置，按图式规定符号表示。2居民地和垣栅的测绘2.1 居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑 结构特征。2.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。1：500与1：1000 比例尺测图，房屋应逐个表示，临时性房屋可舍去；1：2000比例尺测图可适当综合取舍，图上宽度小于0.5mm的小巷可不表示。2.3建筑物和围墙轮廓凸凹在图上小于0.4mm,简单 房屋小于0.6mm时，可用直线连接。2.4 1：500比例尺测图，房屋内部天井宜区分表示；1：1000比例尺测图，图上6mm2以 下的天井可不表示。2.5 测绘垣栅应类别清楚，取舍得当。城墙按城基轮廓依比例尺表示，城楼、城门、豁口均 应实测；围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。2.6 台阶和室外楼梯长度大于3M毫米，宽度大于1M毫米的应在图中表示。2.7 永久性门墩、支柱大于1M毫米的依比例实测，小于1M毫米的测量其中心位置，用符 号表示。重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。2.8 建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。3工矿建（构）筑物及其它设施的测绘3.1 工矿建（构）筑物及其它设施的测绘，图上应准确表示其位置、形状和性质特征。3.2 工矿建（构）筑物及其它设施依比例尺表示的，应实测其外部轮廓，并配置符号或按图 式规定用依比例尺符号；不依比例尺表示的，应准确测定其定位点或定位线，用不依比例尺 符号表示。*有限公司地形图测量作业指导书程序编号DYCH-ZY-05版本号1.0页 次3/74交通及附属设施测绘4.1 交通及附属设施的测绘，图上应准确反映陆地道路的类别和等级，附属设施的结构和关 系；正确处理道路的相交关系及与其它要素的关系；正确表示水运和海运的航行标志，河流 和通航情况及各级道路的通过关系。4.2 铁路轨顶（曲线段取内轨顶）、公路路中、道路交叉处、桥面等应测注高程，隧道、涵洞 应测注底面高程。4.3 公路与其它双线道路在图上均应按实宽依比例尺表示。公路应在图上每隔1520mm注 出公路技术等级代码，国道应注出国道路线编号。公路、街道按其铺面材料分为水泥、沥青、砾石、条石或石板、硬砖、碎石和土路等，应分别以碎、沥、砾、石、砖、硝、土等注记于 图中路面上，铺面材料改变处应用点线分开。4.4 铁路与公路或其它道路平面相交时，铁路符号不中断，而将另一道路符号中断；城市道 路为立体交叉或高架道路时，应测绘桥位、匝道与绿地等；多层交叉重叠，下层被上层遮住 的部分不绘，桥墩或立柱视用图需要表示，垂直的挡土墙可绘实线而不绘挡土墙符号。4.5 路堤、路堑应按实地宽度绘出边界，并应在其坡顶、坡脚适当测注高程。4.6 道路通过居民地不宜中断，应按真实位置绘出。高速公路应绘出两侧围建的栅栏（或墙）和出入口，注明公路名称。中央分隔带视用图需要表示。市区街道应将车行道、过街天桥、过街地道的出入口、分隔带、环岛、街心花园、人行道与绿化带绘出。4.7 跨越河流或谷地的桥梁，应实测桥头、桥身和桥墩位置，加注建筑结构。码头应实测轮 廓线，有专有名称的加注名称，无名称者注“码头”，码头上的建筑应实测并以相应符号表Zj O4.8 大车路、乡村路、内部道路按比例实测，宽度小于1M毫米时只测路中线，以小路符号 表不。5管线测绘5.1 永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测。当多种线路在同一杆 架上时，只表示主要的。城市建筑区内电力线、电信线可不连线，但应在杆架处绘出线路方 向。各种线路应做到线类分明，走向连贯。5.2 架空的、地面上的、有管堤的管道均应实测，分别用相应符号表示。并注明传输物质的*有限公司地形图测量作业指导书程序编号DYCH-ZY-05版本号1.0页 次4/7名称。当架空管道直线部分的支架密集时，可适当取舍。地下管线检修井宜测绘表示。5.3 污水篦子、消防栓、阀门、水龙头、电线箱、电话亭、路灯、检修井均应实测中心位置,以符号表示，必要时标注用途。6水系测绘6.1 江、河、湖、海、水库、池塘、泉、井等及其它水利设施，均应准确测绘表示，有名称 的加注名称。根据需要可测注水深，也可用等深线或水下等高线表示。6.2 河流、溪流、湖泊、水库等水涯线，按测图时的水位测定，当水涯线与陡坎线在图上投 影距离小于1mm时以陡坎线符号表示。河流在图上宽度小于0.5mm、沟渠在图上宽度小于 1mm（1：2000在形图上小于0.5mm）的用单线表示。6.3 海岸线以平均大潮高潮的痕迹所形成的水陆分界线为准。各种干出滩在图上用相应的符 号或注记表示，并适当测注高程。6.4 水位高及施测日期视需要测注。水渠应测注渠顶边和渠底高程；时令河应测注河床高程;堤、坝应测注顶部及坡脚高程；池塘应测注塘顶边及塘底高程；泉、井应测注泉的出水口与 井台高程，并根据需要注记井台至水面的深度。7境界测绘7.1 境界的测绘，图上应正确反映境界的类别、等级、位置以及与其它要素的关系。7.2 县（区、旗）和县以上境界应根据勘界协议、有关文件准确清楚地绘出，界桩、界标应 测坐标展绘。乡、镇和乡级以上国营农、林、牧场以及自然保护区界线按需要测绘。7.3 两级以上境界重合时，只绘高一级境界符号。8地貌和土质的测绘8.1 地貌和土质的测绘，图上应正确表示其形态、类别和分布特征。8.2 自然形态的地貌宜用等高线表示，崩塌残蚀地貌、坡、坎和其它特殊地貌应用相应符号 或用等高线配合符号表示。8.3 各种天然形成和人工修筑的坡、坎，其坡度在70以上时表示为陡坎，70以下时表示 为斜坡。斜坡在图上投影宽度小于2mm,以陡坎符号表示。当坡、坎比高小于1/2基本等 高距或在图上长度小于5nl m时，可不表示，坡、坎密集时，可以适当取舍。8.4 梯田坎坡顶及坡脚宽度在图上大于2mm时，应实测坡脚。当1：2000比例尺测图梯田*有限公司地形图测量作业指导书程序编号DYCH-ZY-05版本号1.0页 次5/7坎过密，两坎间距在图上小于5mm时，可适当取舍。梯田坎比较缓且范围较大时，可用等 局线表示。8.5 坡度在70。以下的石山和天然斜坡，可用等高线或用等高线配合符号表示。独立石、堆、坑穴、陡坡、斜坡、梯田坎、露岩地等应在上下方分别测注高程或测注上（或下）方高 程及量注比高。8.6 各种土质按图式规定的相应符号表示，大面积沙地应用等高线加注记表示。9植被的测绘9.1 地形图上应正确反映出植被的类别特征和范围分布。对耕地、园地应实测范围，配置相 应的符号表示。大面积分布的植被在能表达清楚的情况下，可采用注记说明。同一地段生长 有多种植物时，可按经济价值和数量适当取舍，符号配制不得超过三种（连同土质符号）。9.2 旱地包括种植小麦、杂粮、棉花、烟草、大豆、花生和油菜等的田地，经济作物、油料 作物应加注品种名称。有节水灌溉设备的旱地应加注“喷灌”、“滴灌”等。一年分几季种植 不同作物的耕地，应以夏季主要作物为准配置符号表示。9.3 田填宽度在图上大于1mm的应用双线表示，小于1mm的用单线表示。田块内应测注有 代表性的高程。10.注记10.1 要求对各种名称、说明注记和数字注记准确注出。图上所有居民地、道路、街巷、山岭、沟谷、河流等自然地理名称，以及主要单位等名称，均应调查核实，有法定名称的应以法定 名称为准，并应正确注记。10.2 地形图上高程注记点应分布均匀，丘陵地区高程注记点间距为图上23cmo10.3 山顶、鞍部、山脊、山脚、谷底、谷口、沟底、沟口、凹地、台地、河川湖池岸旁、水 涯线上以及其他地面倾斜变换处，均应测高程注记点。10.4 城市建筑区高程注记点应测设在街道中心线、街道交叉中心、建筑物墙基脚和相应的地 面、管道检查井井口、桥面、广场、较大的庭院内或空地上以及其他地面倾斜变换处。10.5 基本等高距为0.5米时，高程注记点应注至厘米；基本等高距大于0.5米时可注至分米。11.地形要素的配合11.1 当两个地物中心重合或接近，难以同时准确表示时，可将较重要的地物准确表示，次要*有限公司地形图测量作业指导书程序编号DYCH-ZY-05版本号1.0页 次6/7地物移位0.3mm或缩小1/3表示。11.2独立性地
