安保监控系统实验实训装置
HS－A2

产
品
说
明
书

上 海 宏 声 科 教 仪 器 设 备 有 限 公 司

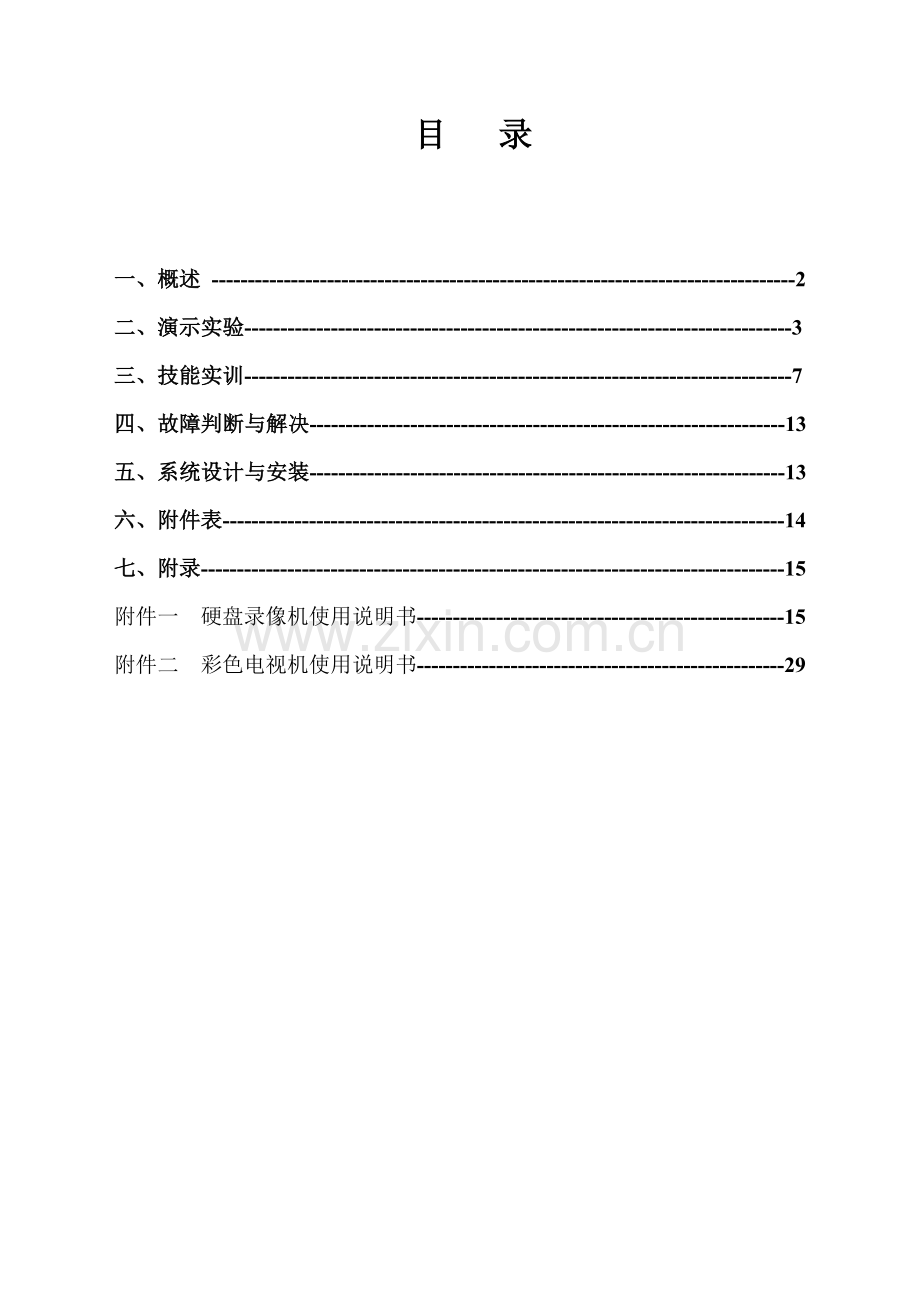

目 录

一、概述 ---------------------------------------------------------------------------------2
二、演示实验----------------------------------------------------------------------------3
三、技能实训----------------------------------------------------------------------------7
四、故障判断与解决------------------------------------------------------------------13
五、系统设计与安装------------------------------------------------------------------13
六、附件表------------------------------------------------------------------------------14
七、附录---------------------------------------------------------------------------------15
附件一 硬盘录像机使用说明书---------------------------------------------------15
附件二 彩色电视机使用说明书---------------------------------------------------29

一、概述

本系统是专为智能化建筑专业的学生提供演示实验、技能实训、故障判断与解决和系统设计与安装而设计的实训设备。
本实训设备能做的实验实训项目如下：

1、 演示实验部分
（1） 安保监控系统元件的结识
（2） 安保监控系统作用的结识
（3） 安保监控系统组成的结识
（4） 安保监控系统操作的结识

2、 技能实训部分
（1） 连线与端子的制作
（2） 云台的操作
（3） 硬盘录像机的操作

3、 故障判断与解决部分
（1） 线路故障的判断与解决
（2） 设立错误的判断与纠正

4、 系统设计与安装
（1） 原系统的线路连接
（2） 简易应用系统的设计

二、演示实验
1、安保监视系统元件的结识
13
10
12
11
6
9
8
7
5
4
3
2
1

本实训装置面板说明
编号
名称
功能说明
1
枪式摄像机
CH1，第一通道的摄像
2
半球摄像机
CH2，第二通道的摄像
3
带防尘罩有线无线二用摄像机
CH3，第三通道的摄像
4
无线接受模块
CH3，第三通道的摄像
5
红外摄像机
CH4，第四通道的摄像
6
硬盘录像机
对音视频信号进行记录和重放
7
三维云台
摄像机扩大监视范围
8
云台控制器
控制云台的上下左右运动
9
红外探测器
能探测移动人体
10
紧急按钮
人工报警
11
监视器
接受硬盘录像机的输入信号并显示
12
声光报警器
能发出声光进行报警
13
电源开关
电源指示灯亮，表达有电源输入

2、安保监视系统作用的结识
摄像机——把系统所监视的目的，即被摄体的光、声信号变成电信号，
硬盘录像机——硬盘录像机运用计算机中的硬盘，把视频和音频信号记录下来，并可重放，且具有丰富的数字信号解决功能；
云台——与摄像机配合使用，能扩大监视范围；
云台控制器——控制云台的上下左右运动；
监视器——实现对摄像机的图像信号监视、控制室的图像预监、线路信号的监视等；
连接端子——为学生进行线路连接实训提供各单元接线口（使用端口进行线路连接时，请务必将各故障设立开关关闭）；
总电源控制开关——控制系统的电源通断（实训结束后，请务必切断电源）；
故障设立开关——用以切断相应单元的连接；

3、安保监视系统组成的结识
一般闭路电视监控系统是由摄像部分、传输分派部分、控制部分、图像解决与显示等四个部分组成，
摄像部分的作用是把系统所监视的目的，即被摄体的光、声信号变成电信号，然后送入系统的传输部分进行传送，本设备该部分重要元件有：枪式摄像机、半球摄像机、带罩摄像机和红外摄像机。
传输分派部分的作用是将摄像机输出的视频信号馈送到中心机房或其他监视点，本设备该部分重要设备有：同轴电缆和连接端子。
控制部分的作用是在中心机房通过有关设备对系统的摄像和传输分派的设备进行远距离遥控。本设备该部分重要设备有：云台和云台控制器。
图像解决是指对系统传输的图像信号进行切换、记录、重放、加工和复制功能。显示部分则使用监视器进行图像重现，本设备该部分重要设备有：硬盘录像机和监视器。

4、安保监视系统操作的结识
由指导教师演示操作：
（1）云台的操作
上UP 下DOWN 左 LEFT 右RIGHT 自动 AUTO。
（2）硬盘录像机的操作
按键面板：

硬盘录像机面板说明：
编号
名称
功能说明
1

POWER
电源指示，灯亮表达电源正常
2

REC
录像键，“REC”灯亮表达正在录像
3

PLAY
回放键，“PLAY”灯亮表达正在放影
4

显示CH1-4的画面；四分割画面
在需密码输入时按此键代表数字键“1-4”
5

REW SEARCH
（快速逆向回放键）逆向快速放影速度为X6倍。
6
STOP
（停止键）按下停止回放或录影，并返回现场显示
7

PAUSE
（暂停键）回放时暂停于某一个图像。
在录像及监看模式下，PAUSE连按五下的时候，画面右上方会出现“键盘锁”符号，此时代表按键已经锁定，除了REC外其他按键均会被锁定，解除按键锁定须再连按PAUSE 五次。

8

F FWD SEARCH
（快速顺向回放键）每按一次会改变回放速度，速度为：X1； X2；X4 ；X6
9

PLAY
（播放键）进入回放画面的时间选择或正常速度回放
10
MENU
（菜单键）进入主菜单或返回子菜单的上一层。
11
▲ ▼
（选择键）在功能选择单的选项中，向上或向左移动。在即时影像没有录影时，按此键可以调整上方时间日期OSD的位置。
12

ENTER
（确认键）在功能选择菜单页次中，按此键可直接进入该子项目设定。
若已进入最下一层的目录，按此键可改变此一选项或选择的不同模式或数值（每按一下变一种模式或增长一个数值）。

具体操作：
A、开机：
确认电源插头已插上220V电源(电源范围为90~260V)；
打开总电源开关，和锁开关，此时实训设备面板上的电源指示灯和硬盘录像机上的电源指示灯1 和18、硬盘指示灯14应当点亮；
同时确认云台控制器和监视器上的电源也已打开，如发现尚未打开，请打开之；
监视器应当出画面，先是硬盘自检，接着就出现四个画面；
分别按下 键，出现四个相应的单画面；
再按下 键回到四画面。
B、无线摄像机的使用
拔下有线无线摄像机上的BNC视频端子，将有线/无线开关切换至无线位置，调节无线接受模块上的频率调节旋钮，即可收到无线摄像机的图像。
REC
C、录影：
按下 录影键，硬盘录像机的录影指示灯16亮、17闪即表达已在录影。
屏幕左下角，会显示目前画面状况，如“四画面模式”“录” “主硬盘” “ (+)”的字样，分别代表现在的录像状态是在“录像模式”下选择“帧切换模式”或“四画面模式”方式（与显示画面无关，若设立是“帧切换模式”，那么回放时可以选择单一画面回放，只需按相应的通道键“1，2，3，4”即可单一画面回放。若设立是“四画面模式”，则只能同时看到四画面），录像记录在“主硬盘”或“从硬盘”，“定期录像”设立的是全天录像（+）、报警录像（*）或不录像（－）。
屏幕分割画面的中心频道标示旁若有“录”符号显示，表达该路在“摄影机设立”的“摄像机录像”中选择开（要录像），目前是录像状态。
PLAY
D、回放：
按下 回放键。若没有录影资料则会出现“无数据”的字样，若有则
会出现如下的画面：
录像播放时间

硬盘：主硬盘
录像开始时间　　　　　　录像结束时间
2023/03/13 04:12:03　－　2023-3-15 　21:12:03

> 01 时间 : 2023/03/21 07:51:13
02 时间 : 2023/03/13 21:59:03

按（▲，▼键）选择，按（快进键、确认键）设立硬盘、时间
按（播放键）播放， 按（菜单键）退出

PLAY
运用“▲”键或“▼”键来选择需要回放的录像段，被选到的项目，其相对的位置会出现“>”符号，再按下 回放键，即开始正常速度回放。
假如需选择某一录像段的某一时间开始回放，可按“FF”键让光标移到“硬盘”然后按“▲”键或“▼”键将光标移到需要改变值的数值下面，按“ENTER”键来调整时间表（每按一次增长一个数值），选定期间后再按 “PLAY”键，即开始正常速度回放。
回放时屏幕左下角会显示：“帧切换模式”“播放”“主硬盘”字样，若已播放完该段录像，则会出现“停”字样。
若“录像设立”菜单中的“录像模式”设立的是“帧切换模式”，那么回放时可以选择单一画面回放，只需按相应的通道键“1，2，3，4”即可单一画面回放。若设立是“四画面模式”，则只能同时看到四画面。
FR
FF
快速回放：在回放画面下，按 或 键，可快速逆向回放或者快速顺向回放。
回放时屏幕左下角会显示：“>>2 ” “主硬盘”的字样。
图像格放：每按一次 “PAUSE”键就会显示下一个场景的图像。
回放时银幕左下角，会显示目前画面的状况，如“停”的字样。
按“STOP”键即停止回放，并回到现场监看模式。
E、报警：
视频丢失报警：通过关闭故障面板上的各摄像机的故障开关来，来模拟视频丢失报警。此时蜂呜器会发出声响，且画面会出现“视频丢失”的字样。

三、技能实训
1、连线与端子的制作
先制作跳线，将线缆两端的中心线和周边的屏闭层线分别焊接到两个BNC端子的中心焊片和周边的接地焊片上。然后将制作好的跳线，反复练习与BNC端座的快速连接和拆除。
2、云台的操作
先进行自动状态的操作，然后通过云台控制器手动操作云台的上下左右运动。
3、硬盘录像机的操作
A、主菜单说明：
按下“MENU”键。进入到主菜单的设立模式，如下所示。
主菜单
> 系统设立
摄像机设立
录像设立
定期录像
硬盘管理设立
系统初始化
按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

进入主菜单，运用“▲“键或“▼”键来选择需要设立的项目，“>”符号会随之移动。选到所要设立的项目后，按下“确认键”即进入该项目设立。
在设立模式内，不管设立到任一功能均可按下“菜单” 键，即离开设立模式回到上一层菜单，在离开设立模式同时，已被设立过的功能将被保存。
B、系统设立说明：
在“系统设立”项目按下“ENTER”键，进入系统设立。如下所示
系统设立
> 报警时间设立 3
视频丢失报警 开
移动报警 开
硬盘密码设立
系统时间设立

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲“键或“▼”键来选择需要设立的项目。
选到所要设定的项目后，按下“确认键”即可进入该项目设立。
若已进入最下一层目录。按此键可改变不同模式的数值。
各个项目的功能说明及设立如下：
报警时间设立：可在关和1~30秒内连续选择 ，出厂设立为3秒。报警形式有三种，一是外部报警，二是位移侦测报警，三是视频丢失报警。
本报警时间设立对视频丢失报警无效；
本报警时间设立对位移侦测报警（仅在录像状态有效）是：当发生位移侦测报警时，报警声响的连续时间是按所设定的时间拟定的，如：设定的时间为3秒，则报警声连续响3秒。
本报警时间设立对外部报警（仅在录像状态有效）是：当发生外部报警（产生一个接通的脉冲信号）时，报警声响的连续时间是按所设定的时间拟定的，如：设定的时间为3秒，则报警声连续响3秒。
视频丢失报警：开/关可选择，出厂设立为开。当需要在失去视频信号时报警，此开关要选择开，否则在失去视频信号时不会报警。
移动报警：开/关可选择，出厂设立为开。本开关为位移侦测报警的总开关。要使位移侦测报警有效，必须要处在录像状态，本开关必须打开，同时在后面摄像机设立中的移动报警设立项的相应摄像机通道的开关也要打开。
硬盘密码设立：规定设定六位数，再运用“ ”键分别代表1，2，3，4 来输入，预设值是111111。
进入硬盘密码后会出现下列信息：
旧 密码：---------
新 密码：---------
确认新密码：---------

按上面方法输入密码后。若密码已被成功修改会出现“密码已确认！”字样，若不对的，则出现“密码错误！”字样。
系统时间设立：表达顺序为“年-月-日 时/分/秒，如，“2023/06/13 15：54：59”，进入后如下所示：
系统时间设立
2023/03/13 15:54:59
^

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲“键或“▼”键来选择需要设定的项目，“ ∧”符号的位置会随着被选到的项目而移动。
选到所要设立的项目后，按下“ENTER”键即可改变此选项的数值。
C、摄像机设立说明：
在摄像机设立项目下按“ENTER”键，进入摄像机设立子菜单，如下所示。
摄像机设立
> 摄像机通道 CH1
摄像机录像 开
移动报警设立 开
移动报警灵敏度 5
亮度设立 标准
对比度设立 标准
色度设立 标准

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

“▲”键或“▼”键来选择需要设定的项目。
选到所要设立的项目后。按下“ENTER”键即可改变此选项的数值或者状态。
各个项目的功能 说明及设立如下：
摄像机通道：CH1/CH2/CH3/CH4可选择，选择要设立的摄像机。
摄像机录像：开/关可选择，出厂预设为开
移动报警设立：开/关可选择。出厂预设为关。移动侦测时本开关只有在设定为开时，且必须要处在录像状态，同时前面的系统设立中的移动报警开关也要打开的情况下才会有动作。
移动报警灵敏度：1-10可选择，可改变移动侦测的灵敏度，1代表灵敏度最低，10代表灵敏度最高，预设值为5。
亮度设立： 1-10可选择。可改变画面显示亮度，预设值为5（标准值）
对比度设立：1-10可选择。可改变画面显示对比度，预设值为5（标准值）
色度设定：1-10可选择，可改变画面显示色度，预设值为5（标准值）
D、录像设立说明：
在“录像设立”项目下按“ENTER”键，进入录像设立，如下所示。

录像设立
> 录像模式 帧切换模式
标准录像速度 15
报警录像速度 15
报警录像时间 5
录像质量 高

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲”键或“▼”键来选择需要设立的项目。
选到所要设立的项目后。按下“ENTER”键即可改变此选项的数值或者状态（每按一下变换一种模式或增长一个数值）。
各个项目下的功能说明及设立如下：
录像模式：帧切换模式/四画面模式可选择（若设立的是“帧切换模式”，那么回放时可以选择单一画面回放，只需按相应的通道键“1，2，3，4”即可单一画面回放。若设立是“四画面模式”，则只能同时看到四画面），预设值为帧切换。
标准录像速度：NTSC制式为1-5帧/7帧/10帧/15帧/30帧共9种速度可选择，PAL制式则为1~4帧/6帧/8帧12帧/25帧共8种速度，出厂预设值为NTSC=15帧，PAL=12帧
警报录像速度设定：NTSC制式为1-5帧/7帧/10帧/15帧/30帧共9种速度可选择，PAL制式则为1~4帧/6帧/8帧/12帧/25帧共8种速度，出厂预设值为NTSC=15帧，PAL=12帧
报警录像时间：本项目可设立在报警发生后录像的时间长短，可在1~30秒内选择，出厂预设值为5秒。如要使报警时录像有效，必须要处在录像状态，且在下面的定期录影设立中相应需报警时进行录像的时间段内设立为报警录像“*”。
录像质量：高/标准/低共三种等级可以选择，出厂预设值为高。录影品质会影响到硬盘录像时间。（见录像时间表）
E、定期录影说明：
在“定期录像”项目下按“ENTER”键，进入定期录像的设立，如下所示。
定期录像

!
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
^ ^ ^ ^ ^ ^ ^ ^ ^
0 3 6 9 12 15 18 21 24

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲”键或“▼”键来选择需要设立的时间，“∧”符号的位置会随着被选到的项目而移动。选到所要设定的时间后，按下“ENTER”键即可改变录像的模式。
有全天录像/报警录像/不录像 三种模式可选择。分别以+/*/－三种符号来代表三种录像的模式，天天24小时个别去设立每个固定期段的录像方式，预设值为全天录像。当设立为全天录像时，只要不人为结束录像，录像将连续进行不会中断；当设立为报警录像时，在连续录像的过程中，当发生报警录像时，报警录像在回放菜单中会分段列出，且会标明报警因素。

F、报警控制说明：
报警控制共有三种形式，一是外部报警，二是位移侦测报警，三是视频丢失报警。
外部报警和位移侦测报警仅在录像状态时有效，外部报警和位移侦测报警发生时，会依照“录像设立”菜单中的“报警录像速度”的设立值作为报警录像的速度。
只要被动红外探测器和三个紧急按钮中的任何一个有报警输出，即可触发外部报警，此时蜂呜器会发出声响，并有下述动作。
相应的画面会出现“报警”字样。
继电器动作(用万用电表测量继电器输出端子时可发现继电器触点已接通)。
录影速度会从一般录像速度改变成报警录影速度，请参考录像设立说明。
定期录像设立假如为“*”，即为报警录像，此时才开始录像。请参考定期录像说明。

位移侦测报警演示时，必须要处在录像状态，且系统设立中的移动报警开关要打开，同时摄像机设立中的移动报警设立项的相应摄像机通道的开关也要打开，位移侦测报警才会有动作。

视频丢失报警时蜂呜器会发出声响。且画面会出现“视频丢失”的字样。

G、硬盘管理设立说明：
在“硬盘管理设立”项目下按“ENTER ”键，进入硬盘管理设定，如下所示。
硬盘管理设立

> 硬盘复盖模式 关
主硬盘容量 76兆
主硬盘已使用容量 73兆
主硬盘格式化
从硬盘容量 无
从硬盘已使用容量 无
从硬盘格式化
硬盘空间报警 5%

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲”键或“▼”键来选择需要设立的项目。
选到所在设立的项目后。按下“ENTER ”键即可改变该项数值或者模式。
各项目的功能如下：
硬盘复盖模式： 开/关可选择，开表达硬盘录满后会再复写，关表达不复写。当硬盘录满后会自动停止录影，出厂预设值为开。
主硬盘容量：右方的部份是硬盘状态显示，此部分不可更改。
主硬盘已使用容量：右方的部份是硬盘状态显示，此部分不可更改。
主硬盘格式化：按下“ENTER ”键会出现如下画面：
密　　码：------------

运用“ ”键分别代表1，2，3，4来输入，输入对的则出现：
密码已确认
硬盘格式化！

若不对的，则出现
密码错误！

从硬盘容量：右方的部份是硬盘状态显示，若没装从硬盘，则出现“无”的符号，此部份是无法作修改。
从硬盘已使用容量：右方部份是硬盘状态显示，若没有从硬盘，则出现“无”的符号，此部份是无法作修改。
从硬盘格式化：按下“ENTER ”键。会出现如下画面：
密　　码：------------

运用“” ，键分别代表1，2，3，4来输入，输入对的则出现：
密码已确认
硬盘格式化！

若不对的，则出现
密码错误！

若没有装置从硬盘，则此选项按下“ENTER”键后，不会有反映。
若装置了从硬盘后，主硬盘和从硬盘的关系是：先录那一个硬盘不可人为选择，当录像时，会自先录主硬盘，当主硬盘录满后，再录从硬盘；当回放时，假如从硬盘中也录有内容，则可选择回放主硬盘还是回放从硬盘的内容，假如从硬盘中没有内容，则回放主硬盘的内容。
硬盘空间报警：5%，10%，15%，三种模式可选择，当选择上述“硬盘复写模式”为开时，“硬盘空间报警”会出现子项让你来设定。（15%代表是当硬盘录像空间剩下15%时，蜂呜器会响，所响时间依照“系统设立”内的“报警时间设立”。每当往下再减少１%时，蜂呜器会再响起警告），预设值为10%。

H、系统初始化说明：
在“系统初始化”项目按下“ENTER”键，将跳出密码输入界面，输入对的的密码后即将所有设立参数再设回出厂初始值，屏幕上出现“系统已初始化” 表达已经解决完毕（但硬盘密码不会回到预设值），然后即回到主菜单画面。
四、故障判断与解决
1、线路故障的判断与解决
由指导教师通过故障设立开关可将相应的单元接入或断开，以模拟各种相应的线路故障，由学生在实验台上通过线缆连接相应的连接端子进行纠正。

警示：做连线实验时，请务必将开关切断！

例：如将监视器开关关闭，则监视器无显示画面，可用实验连接线将监视器视频输入端同硬盘录像机的监视器输出端连起来即可。

2、设立错误的判断与纠正
由指导教师通过硬盘录像机，对菜单中的各项设立进行修改预设各种故障，以模拟各种相应的设立错误，由学生进行纠正。
例：在做位移侦测报警演示时，将系统设立中的移动报警开关关闭，则位移侦测报警就会无效，要纠正时，只要将移动报警开关打开，位移侦测报警就会有动作。
五、系统设计与安装
1、原系统的线路连接
当故障设立开关所有位于“断”的状态时，要恢复系统默认的各元件连接关系，可按下图所示，在面板上用实验连接线将相应的端子连上即可：

3、简易应用系统的设计
简易系统设计和安装时，可由指导教师指定给学生一些元件或由学生自选元件，由学生用线缆进行设计和连接。

六、附件表
名称
数量
实验连接线
8根
视频连接线
5根
电源连接线
6根
操作手册（使用说明书、实验指导书）
1本

七、附录
附件一 4路嵌入式硬盘录像机使用说明书

操 作 手 册

一、说明
HD-620四路嵌入式数字图像录影机（DVR），可以分别监看操作及录像；录像回放，操作简朴。
● 全数字单晶片嵌入式操作系统；性能稳定可靠。
● M-JPEG压缩，提供4路图像时实（real time ）显示。并以帧切换方式（MUX）高解析度录下4 路图像。
● 在正常录像或警报录像时，具有多种速度选择，最高每秒30帧(PAL)。
● 可分别设定每路图像亮度，对比度，色彩。
● 系统最多可接2个硬盘，（40GB-160GB）。
● 4组外部警报输入，警报时相应摄像机显示 “报警”并输出控制信号。
● 三种录像质量（高/标准/低）选择。
● 手动/报警/定期录像模式。
● 具有移动侦测功能，可以设定灵敏度和报警蜂呜器。
● 具有输入时间寻找回放及事件寻找回放功能。
● 具有逆向X6及顺向三种快速（X1；X4；X6）回放功能。
● 图像中断自动警报功能（Video loss）。
● 硬盘空间局限性时自动覆盖或信息提醒功能。
● 硬盘清除时密码保护功能。
● 如在录时断电/复电后会自动恢复录像状态。
● 按键锁定功能。

二、控制面板及后端接头说明
按键面板：

1、 面板说明

编号
名称
功能说明
1

POWER
电源指示，灯亮表达电源正常
2

REC
录像键，“REC”灯亮表达正在录像
3

PLAY
回放键，“PLAY”灯亮表达正在放影
4

显示CH1-4的画面；四分割画面
在需密码输入时按此键代表数字键“1-4”
5

REW SEARCH
（快速逆向回放键）逆向快速放影速度为X6倍。
6
STOP
（停止键）按下停止回放或录影，并返回现场显示
7

PAUSE
（暂停键）回放时暂停于某一个图像。
在录像及监看模式下，PAUSE连按五下的时候，画面右上方会出现“键盘锁”符号，此时代表按键已经锁定，除了REC外其他按键均会被锁定，解除按键锁定须再连按PAUSE 五次。

8

F FWD SEARCH
（快速顺向回放键）每按一次会改变回放速度，速度为：X1； X2；X4 ；X6
9

PLAY
（播放键）进入回放画面的时间选择或正常速度回放
10
MENU
（菜单键）进入主菜单或返回子菜单的上一层。
11
▲ ▼
（选择键）在功能选择单的选项中，向上或向左移动。在即时影像没有录影时，按此键可以调整上方时间日期OSD的位置。
12

ENTER
（确认键）在功能选单页次中，按此键可直接进入该子项目设定。
若已进入最下一进的目录，按此键可改变此一选项或选择的不同模式或数值（每按一下变一种模式或增长一个数值）。

2、后端面板：

3、端面板说明
编号
名称
功能说明
13
风扇
散热用直流风扇
14
COM-PORT
提供RS-485介面，依客户需求。
15
LED
上方为网络电源显灯
下方为网路连线指示灯
16
ETHERNET
乙太网路连接端
网路RJ-45连接端。
17
CAMERA　OUT
视频桥接输出
摄像机1至摄像机4影像桥接输出
18
CMAERA IN
视频输入
摄像机1至摄像机4影像输入端
19
MONITOR OUT
视频输出
（备份影像输出）
视频信号（COMPOSITE）输出。（选择回放功能时，可当做BACKUP VIDEO OUT 使用，输出为回放画面的录像讯号，可以接到VCR录影机的VCR端子，直接录影备份。）
20
MONITOR
视频输出
Y/ C影像讯号输出。
21
ALARM IN / Relay
警报输入及输出
8-PIN端子台，4路警报输入及1组继电器输出
22
电源
电源输入端，输入电压AC90V~AC260V
23
电源开关
电源指示灯亮，表达有电源输入。
三、功能设定
1、主菜单说明：
按下“MENU”键。进入到主菜单的设立模式，如下所示。
主菜单
> 系统设立
摄像机设立
录像设立
定期录像
硬盘管理设立
系统初始化
按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

进入主菜单，运用“▲“键或“▼”键来选择需要设立的项目，“>”符号会随之移动。选到所要设立的项目后，按下“确认键”即进入该项目设立。
在设立模式内，不管设立到任一功能均可按下“菜单” 键，即离开设立模式回到上一层菜单，在离开设立模式同时，已被设立过的功能将被保存。

A、系统设立说明：
在“系统设立”项目按下“ENTER”键，进入系统设立。如下所示
系统设立
> 报警时间设立 3
视频丢失报警 开
移动报警 开
硬盘密码设立
系统时间设立

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲“键或“▼”键来选择需要设立的项目。
选到所要设定的项目后，按下“确认键”即可进入该项目设立。
若已进入最下一层目录。按此键可改变不同模式的数值。
各个项目的功能说明及设立如下：
① 报警时间设立：关1~30秒/连续 ，六种选择，出厂设立为3秒。
② 视频丢失报警 ：开/关可选择，出厂设立为开。
③ 移动报警：开/关可选择，出厂设立为开。
④ 硬盘密码设立，规定设定六位数，再运用“”键分别代表1，2，3，4 来输入，预设值是111111。

进入硬盘密码后会出现下列信息：
旧 密码：---------
新 密码：---------
确认新密码：---------

按上面方法输入密码后。若密码已被成功修改会出现“密码已确认！”字样，若不对的，则出现“密码错误！”字样。

⑤系统时间设立：表达顺序为“年-月-日 时/分/秒，如，“2023/06/13 15：54：59”，进入后如下所示：

系统时间设立
2023/03/13 15:54:59
^

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲“键或“▼”键来选择需要设定的项目，“ ∧”符号的位置会随着被选到的项目而移动。
选到所要设立的项目后，按下“ENTER”键即可改变此选项的数值。

B、摄像机设立说明：
在摄像机设立项目下按“ENTER”键，进入摄像机设立子菜单，如下所示。
摄像机设立
> 摄像机通道 CH1
摄像机录像 开
移动报警设立 开
移动报警灵敏度 5
亮度设立 标准
对比度设立 标准
色度设立 标准

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

“▲”键或“▼”键来选择需要设定的项目。
选到所要设立的项目后。按下“ENTER”键即可改变此选项的数值或者状态。
各个项目的功能 说明及设立如下：
① 摄像机通道：CH1/CH2/CH3/CH4可选择，选择要设立的摄像机。
② 摄像机录像：开/关可选择，出厂预设为开
③ 移动报警设立：开/关可选择。出厂预设为关。移动侦测只有在设定为开时才会有动作。
④ 移动报警灵敏度：1-10可选择，可改变移动侦测的灵敏度，1代表灵敏度最低，10代表灵敏度最高，预设值为5
⑤ 亮度设立： 1-10可选择。可改变画面显示亮度，预设值为5（标准值）
⑥ 对比度设立：1-10可选择。可改变画面显示对比度，预设值为5（标准值）
⑦ 色度设定：1-10可选择，可改变画面显示色度，预设值为5（标准值）
C、录像设立说明：
在“录像设立”项目下按“ENTER”键，进入录像设立，如下所示。

录像设立
> 录像模式 帧切换模式
标准录像速度 15
报警录像速度 15
报警录像时间 5
录像质量 高

按（▲，▼键）选择，按（确认键）设立
按（菜单键）退出

运用“▲”键或“▼”键来选择需要设立的项目。
选到所要设立的项目后。按下“ENTER”键即可改变此选项的数值或者状态（每按一下变换一种模式或增长一个数值）。
各个项目下的功能说明及设立如下：
① 录像模式：帧切换模式/四画面模式可选择（选择帧切换或四画面分割方式录像），预设值为帧切换。
② 标准录像速度：NTSC制式为1-5帧/7帧/10帧/15帧/30帧共9种速度可选择，PAL制式则为1~4帧/6帧/8帧12帧/25帧共8种速度，出厂预设值为NTSC=15帧，PAL=12帧
③ 警报录像速度设定：NTSC制式为1-5帧/7帧/10帧/15帧/30帧共9种速度可选择，PAL制式则为1~4帧/6帧/8帧/12帧/25帧共8种速度，出厂预设值为NTSC=15帧，PAL=12帧
④ 报警录像时间：1~30秒可选择，出厂预设值为5秒。
⑤ 录像质量：高/标准/低共三种等级可以选择，出厂预设值为高。录影品质会影响到硬盘录像时间。（见录像时间表）

D、定期录影说明：
在“定期录像”项目下按“ENTER”键，进入定期录像的设立，如下所示。
定期录像

!
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
^ ^ ^ ^ ^ ^ ^ ^ ^
0 3 6 9 12 15 18
