混凝土回弹的全部规范加解析.pdf

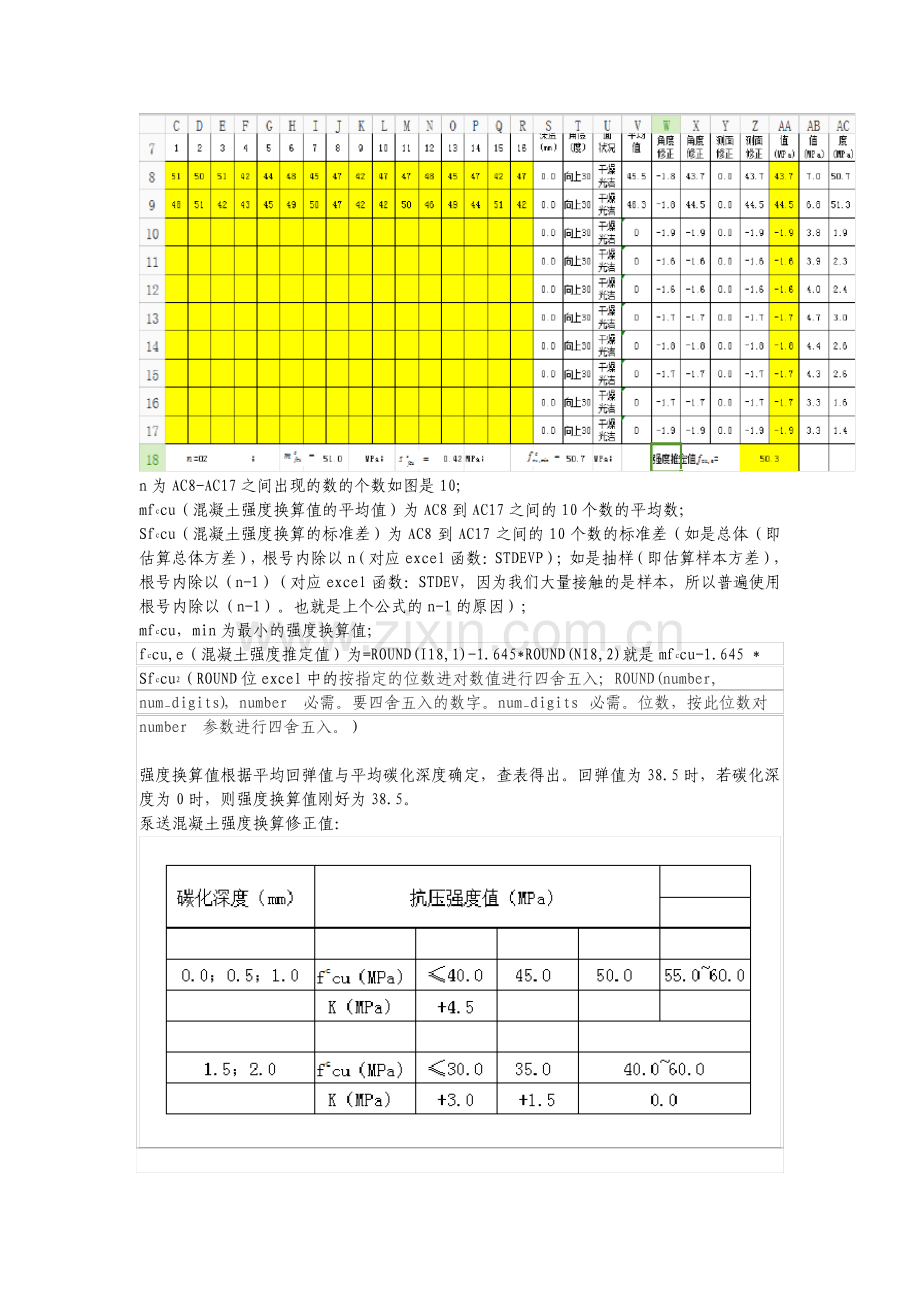

回弹法检测混凝土抗压强度技术规程 遵照规范 JGJ/T23-2001回弹法检测混凝土抗压强度技术规程 目的：使用回弹仪检测普通混凝土抗压强度的方法，保证检测精度。原理：由于测量在混凝土表面进行，应属于表面硬度法，是基于混凝土表面硬度和强度之间存在相关性而建立的一种检测方法。仪器：回弹仪 不适用：内部质量有明显差异或内部存在缺陷的混凝土！测区：检测结构或构件混凝土抗压强度时的一个检测单元。测点：在测区内进行的一个检测点 测区 强度换算值：由测区的平均回弹值和碳化深度值通过测强曲线计算得到的该检测单元的现龄期混凝土抗压强度值。使用注意：1.回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。2.测点在测区范围内均匀分布，两测点净距不应小于 20cm。同一测点只能弹一次，每一测区应记取 16 个回弹值。回弹值计算：1.从 16 个回弹值剔除 3 个最大值和 3 个最小值，余下 10 个取平均值。公式：Rm=（R1+R2+R3+.Rn）/10 非水平状态应修正 Rm=Rm+Ra Rm：非水平状态检测时测区的的平均回弹值；Ra：非水平状态检测时回弹值修正值（查表）还有水平方向检测混凝土浇筑底面或顶面的修正计算。以上公式数字经精确到 0.1。测强曲线：统一、地区、专用测强曲线。（首选专用其次地区最后统一）符合下列条件的混凝土按照规范附录进行测区混凝土强度换算 1.采用的材料、拌合用水符合国家相关规定；2.不掺外加剂或仅掺非引气型外加剂；3.自然养护且混凝土表层为干燥状态；4.龄期：14-1000d，抗压强度：10-60MPa。等其他规定 当测区为 10 个及以上时，应计算强度标准差。混凝土强度计算：平均值：m fccu=（m fccu，1+m fccu，2+.+m fccu，n）/n；标准差：s fccu=fccu，i 的平方之和-n*（mfccu）2/（n-1）后结果开方（不足 10 取最小）（当构件强度平均值小于 25MPa，标准差应4.5MPa,强度平均值不5.5MPa）当测区数不小于 10 个按 fcu，e=mfccu-1.645sfccu；（当测区中出现小于 10.00MPa，强度推定值应10.00MPa；）n 为 AC8-AC17 之间出现的数的个数如图是 10；mfccu（混凝土强度换算值的平均值）为 AC8 到 AC17 之间的 10 个数的平均数；Sfccu（混凝土强度换算的标准差）为 AC8 到 AC17 之间的 10 个数的标准差（如是总体（即估算总体方差），根号内除以 n（对应 excel 函数：STDEVP）；如是抽样（即估算样本方差），根号内除以（n-1）（对应 excel 函数：STDEV，因为我们大量接触的是样本，所以普遍使用根号内除以（n-1）。也就是上个公式的 n-1 的原因）；mfccu，min 为最小的强度换算值；fccu,e（混凝土强度推定值）为=ROUND(I18,1)-1.645*ROUND(N18,2)就是 mfccu-1.645*Sfccu2（ROUND 位 excel 中的按指定的位数进对数值进行四舍五入；ROUND(number,num_digits)，number 必需。要四舍五入的数字。num_digits 必需。位数，按此位数对 number 参数进行四舍五入。）强度换算值根据平均回弹值与平均碳化深度确定，查表得出。回弹值为 38.5 时，若碳化深度为 0 时，则强度换算值刚好为 38.5。泵送混凝土强度换算修正值：
