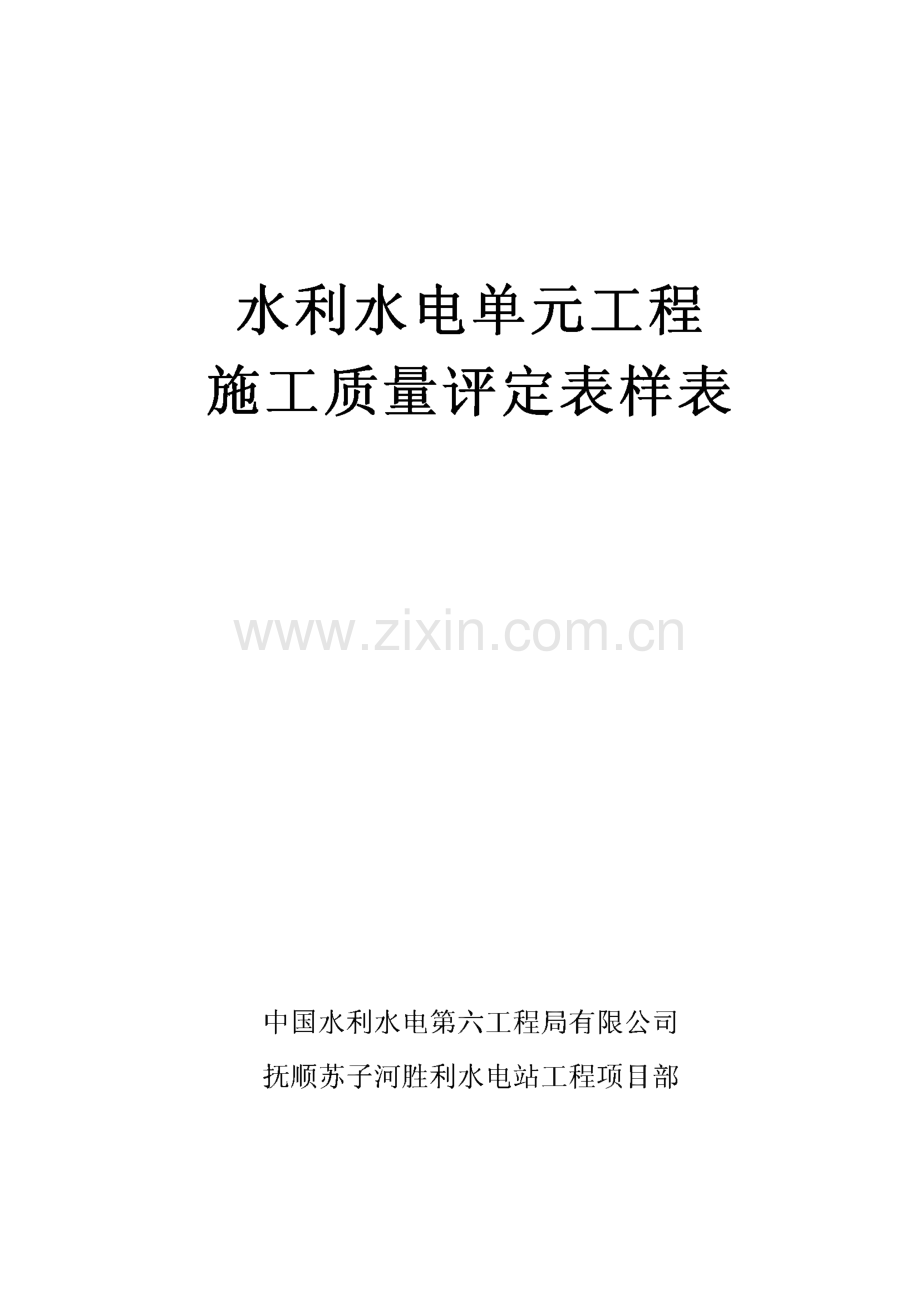

水利水电单元工程施工质量评定表样表.pdf

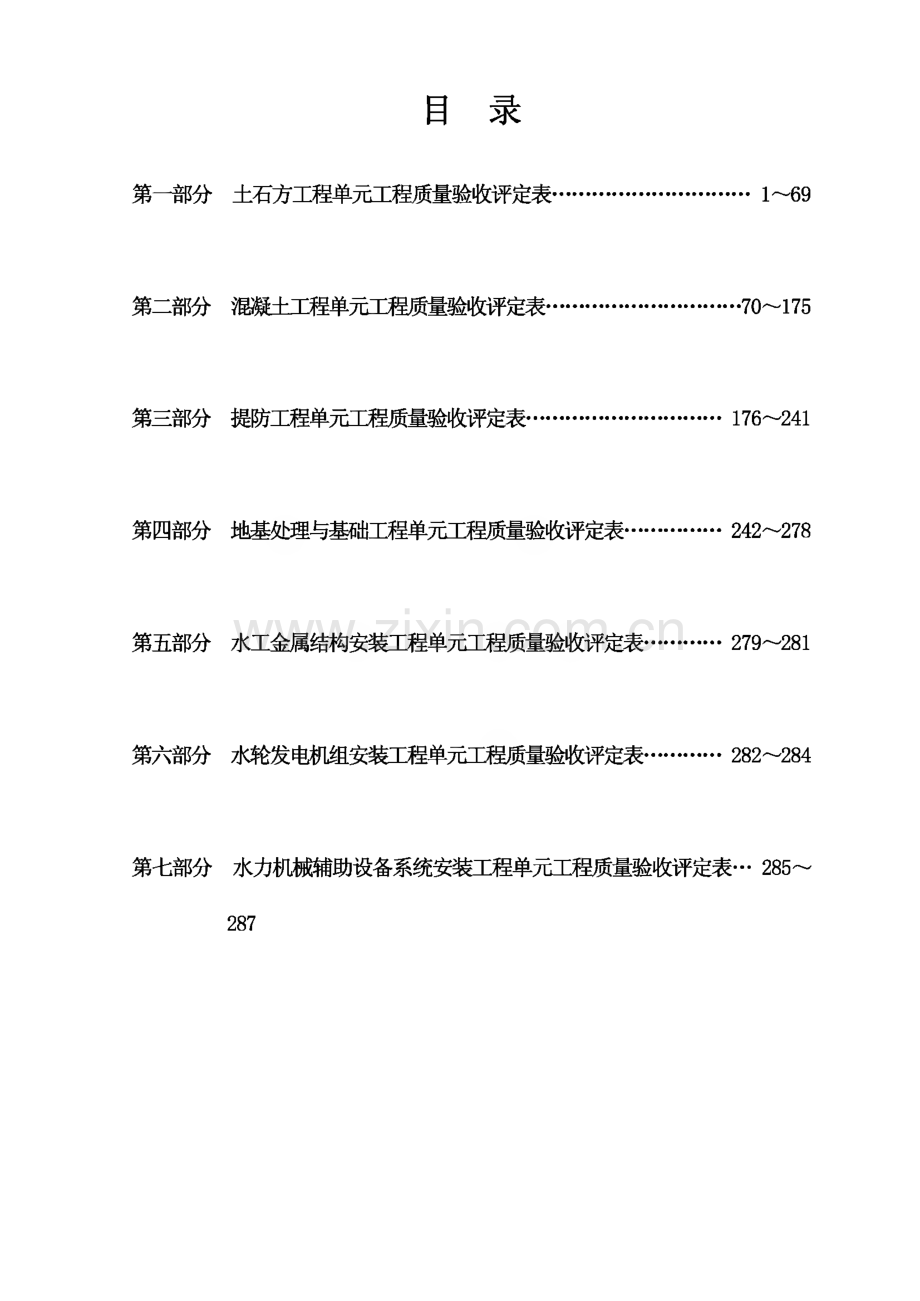

水利水电单元工程 施工质量评定表样表 中国水利水电第六工程局有限公司 抚顺苏子河胜利水电站工程项目部 目录第一部分土石方工程单元工程质量验收评定表.169第二部分 混凝土工程单元工程质量验收评定表.70175第三部分 提防工程单元工程质量验收评定表.176241第四部分 地基处理与基础工程单元2濯质量验收评定表.242278第五部分水工金属结构安装工程单元工程质量验收评定表.279281第六部分水轮发电机组安装工程单元工程质量验收评定表.282284第七部分水力机麒助设备系统安装工程单元工程质量验收评定表285287说明本表样是根据中华人民共和国水利部2012版水利水电工程单元工 程施工质量验收评定标准土石方工程(SL631-201 2),水利水 电工程单元工程施工质量验收评定标准混凝土工程(SL632-201 2)、水利水电工程单元工程施工质量验收评定标准地基处理与基础工 程(SL633-201 2),水利水电工程单元工程施工质量验收评定标准 堤防工程(SL634-201 2)、水利水电工程单元工程施工质量验 收评定标准水工金属结构安装工程、(SL635-201 2)水利水电 工程单元工程施工质量验收评定标准一水轮发电机组安装工程、(SL636-201 2)水利水电工程单元工程施工质量验收评定标准水 力机械辅助设备系统安装工程(SL637-201 2)等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量 验收评定表格。特此说明单元工程施工质量验收评定表（划分工序）表 A.0.1-2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次工序编号工序质量验收评定等级123456施工单位 自评意见各工序施工质量全部合格，其中优良工序占%,且主要工序达到 等级。单元质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%,且主要工序达到 等级。单元质量等级评定为：（签字，加盖公章）年 月 日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足 SL1 76的规定。注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。1表土及土质岸坡清理施工质量标准表 4.2.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清 除；水井、泉眼、地道、坑窖 等洞穴的处理符合设计要求观察，查阅 施工记录全数检查2不良土质 的处理淤泥、腐殖质土、泥炭土全 部清除；对风化岩石、坡积物、残积物、滑坡体、粉土、细砂 等处理符合设计要求3地质坑、孔处理构筑物基础区范围内的地质 探孔、竖井、试坑的处理符合 设计要求；回填材料质量满足 设计要求观察，查阅 施工记录，取 样试验等一般项目1清理范围满足设计要求。长、宽边线 允许偏差：人工施工050cm,机械施工01 00cm量测每边线测点 不少于5个 点，且点间距 不大于20m2土质岸 边坡度不陡于设计边坡每10延米 量测1处；高 边坡需测定断 面，每20延米 测1个断面施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日2表土及土质岸坡清理施工质量验收评定表表 4.2.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月曰 年 月曰项次检验项目质量标准检查（测）记录合格数合格率主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各 种建筑物全部清除；水井、泉眼、地道、坑窖等洞穴的处理符合设计要求2不良土质 的处理淤泥、腐殖质土、泥炭土全部清除；对 风化岩石、坡积物、残积物、滑坡体、粉 土、细砂等处理符合设计要求3地质坑、孔处理构筑物基础区范围内的地质探孔、竖井、试坑的处理符合设计要求；回填材料质量 满足设计要求般 项 目1清理范围满足设计要求。长、宽边线允许偏差：人工施工050cm,机械施工01 00cm2土质岸 边坡度不陡于设计边坡施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日3软基或土质岸坡开挖施工质量标准表 4.2.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1保护层 开挖保护层开挖方式应符合设计要求，在接 近建基面时，宜使用小型机具或人工挖 除，不应扰动建基面以下的原地基观察、测量、查阅施工记录全数检查2建基面 处理构筑物软基和土质岸坡开挖面平顺。软 基和土质岸坡与土质构筑物接触时，采用 斜面连接，无台阶、急剧变坡及反坡3渗水处理构筑物基础区及土质岸坡渗水（含泉 眼）妥善引排或封堵，建基面清洁无积水般 项 目1基坑断面 尺寸及开挖 面平整度无结构长或宽不 大于1 0m符合设计要求，允 许偏差为T020cm检测点采长或宽 大于1 0m符合设计要求，允 许偏差为-2030cm要求或 无配筋坑（槽）底部标高符合设计要求，允 许偏差为TO20cm用横断面控 制，断面间 距不大于垂直或斜 面平整度符合设计要求，允 许偏差为20cm观察、测置、录2Um,各领 面点数后 不大于2 局部突tt 凹陷部（面积距n,结求筋牛 有要配好 构有预长或宽不 大于1 0m符合设计要求，允 许偏差为020cm查阅施工记或 位 在长或宽 大于1 0m符合设计要求，允 许偏差为030cm0.b nr以上 者）应增设 检测点坑（槽）底部标高符合设计要求，允 许偏差为020cm斜面平 整度符合设计要求，允 许偏差为1 5cm施工单位 自评意见主控项目检验点100%合格，-一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：“一”表示欠挖。4软基或土质岸坡开挖施工质量验收评定表表 4.2.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日 年 月曰项次检验项目质量标准检查（测）记录合格数合格率主控项目1保护层 开挖保护层开挖方式应符合设计要求，在接近 建基面时，宜使用小型机具或人工挖除，不 应扰动建基面以下的原地基2建基面 处理构筑物软基和土质岸坡开挖面平顺。软基 和土质岸坡与土质构筑物接触时，采用斜面 连接，无台阶、急剧变坡及反坡3渗水处理构筑物基础区及土质岸坡渗水（含泉眼）妥善引排或封堵，建基面清洁无积水般 项 目1基坑断面 尺寸及开挖 面平整度无结构 要求或无 配筋长或宽不 大于1 0m符合设计要求，允 许偏差为T020cm长或宽 大于1 0m符合设计要求，允 许偏差为-2030cm坑（槽）底部标高符合设计要求，允 许偏差为TO20cm垂直或斜 面平整度符合设计要求，允 许偏差为20cm有结构长或宽不 大于1 0m符合设计要求，允 许偏差为020cm长或宽 大于1 0m符合设计要求，允 许偏差为030cm要求有配 筋预埋件坑（槽）底部标高符合设计要求，允 许偏差为020cm斜面平整度符合设计要求，允 许偏差为1 5cm施工单位 自评意见监理单位 复核意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：“一”表示欠挖。5岩石岸坡开挖施工质量标准表 4.3.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日 年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1保护层 开挖浅孔、密孔、少药量、控制爆破观察、量 测、查阅施 工记录每个单元抽测3处,每处不少于10 m22开挖坡面稳定且无松动岩块、悬挂体和尖角观察、仪 器测量、查 阅施工记录全数检查3岩体的 完整性爆破未损害岩体的完整性，开 挖面无明显爆破裂隙，声波降低 率小于10%或满足设计要求观察、声 波检测（需 要时采用）符合设计要求般 项 目1平均坡度开挖坡面不陡于设计坡度，台 阶（平台、马道）符合设计要求观察、测 量、查阅施 工记录总检测点数量采用 横断面控制，断面间 距不大于1 0m,各横断 面沿坡面斜长方向侧 点间距不大于5m,且 点数不小于6个点；局部突出或凹陷部位（面积在0.5 itf以上 者）应增设检测点2坡角标高20cm3坡面局部 超欠挖允许偏差：欠挖不大于20cm,超挖不大于30cm4炮孔痕迹 保存率节理裂隙不发育的岩体80%节理裂隙发育的岩体50%节理裂隙极发育的岩体20%施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日6岩石岸坡开挖施工质量验收评定表表 4.3.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日 年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1保护层 开挖浅孔、密孔、少药量、控制爆破2开挖坡面稳定且无松动岩块、悬挂体和尖角3岩体的 完整性爆破未损害岩体的完整性，开挖面 无明显爆破裂隙，声波降低率小于 10%或满足设计要求般 项 目1平均坡度开挖坡面不陡于设计坡度，台阶（平台、马道）符合设计要求2坡角标高20cm3坡面局部 超欠挖允许偏差：欠挖不大于20cm,超挖 不大于30cm4炮孔痕迹 保存率节理裂隙不发育的岩体80%节理裂隙发育的岩体50%节理裂隙极发育的岩体20%施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日7岩石地基开挖施工质量标准表 4.4.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1保护层 开挖浅孔、密孔、小药量、控制爆破观察、量 测、查阅施 工记录每个单元抽 测3处，每处 不少于io nr2建基面 处理开挖后岩面应满足设计要求，建 基面上无松动岩块，表面清洁、无 泥垢、油污全数检查3多组切割的 不稳定岩体开 挖和不良地质 开挖处理满足设计处理要求4岩体的 完整性爆破未损害岩体的完整性，开挖 面无明显爆破裂隙，声波降低率小 于10%或满足设计要求观察、声 波检测（需 要时采用）符合设计要求般 项 目1无结构要求 或无配筋的基 坑断面尺寸及 开挖面平整度长或宽不大于1 0m符合设计要求，允 许偏差为T020cm观察、仪检测点采用 横断面控制，断面间距不大 于20m,各横断 面点数间距不 大于2m,局部 突出或凹陷部 位（面积在0.5 nf以上者）应 增设检测点长或宽 大于1 0m符合设计要求，允 许偏差为-2030cm坑（槽）底部标高符合设计要求，允 许偏差为TO20cm垂直或斜 面平整度符合设计要求，允 许偏差为20cm有结构要求 或有配筋预埋 件的基坑断面 尺寸及开挖面 平整度长或宽不 大于1 0m符合设计要求，允 许偏差为01 0cm希测里、食 阅施工记录长或宽 大于1 0m符合设计要求，允 许偏差为020cm坑（槽）底部标高符合设计要求，允 许偏差为020cm垂直或斜 面平整度符合设计要求，允 许偏差为1 5cm施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日8岩石地基开挖施工质量验收评定表表 4.4.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查（测）记录合格数合格率主控项目1保护层 开挖浅孔、密孔、小药量、控制爆破2建基面 处理开挖后岩面应满足设计要求，建基面上 无松动岩块，表面清洁、无泥垢、油污3多组切割的 不稳定岩体开 挖和不良地质 开挖处理满足设计处理要求4岩体的 完整性爆破未损害岩体的完整性，开挖面无明 显爆破裂隙，声波降低率小于10%或满足 设计要求般 项 目1无结构要求 或无配筋的基 坑断面尺寸及 开挖面平整度长或宽不大于1 0m符合设计要求，允许 偏差为T020cm长或宽大于1 0m符合设计要求，允许 偏差为-2030cm坑（槽）底部标高符合设计要求，允许 偏差为TO20cm垂直或斜面平整度符合设计要求，允许 偏差为20cm长或宽不大于1 0m符合设计要求，允许 偏差为01 0cm有名 或有酉t 件的星 尺寸R 平整度吉构要求:筋预埋长或宽大于1 0m符合设计要求，允许 偏差为020cm二坑断面.开挖面坑（槽）底部标高符合设计要求，允许 偏差为020cm垂直或斜面平整度符合设计要求，允许 偏差为1 5cm施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日9地质缺陷处理施工质量标准表 4.4.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1地质探孔、竖井、平洞、试坑处理符合设计要求观察、量测、查 阅施工记录等全数检查2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带的处 理符合设计要求3缺陷处理 采用材料材料质量满足设计要求查阅施工记 录、取样试验等每种材料至少抽 验1组4渗水处理地基及岸坡的渗水（含泉眼）已引排或封 堵，岩面整洁无积水观察、查阅施 工记录全数检查般 项 目1地质缺陷 处理范围地质缺陷处理的宽度 和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡 稳定，无反坡，无浮石,节理、裂隙内的充填物 冲洗干净量测、观察、查阅施工记录检测点采用横断 面或纵断面控制，各断面点数不小于 5个点，局部突出 或凹陷部位（面积 在0.5 m?以上者）应增设检测点施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：构筑物地基、岸坡地质缺陷处理的灌浆、沟槽回填混凝土等工程措施，按SL633或SL632中的有关条文执行。10地质缺陷处理施工质量验收评定表表 4.4.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日年 月曰项次检验项目质量标准检查（测）记录合格数合格率主控项目1地质探孔、竖井、平洞、试 坑处理符合设计要求2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带 的处理符合设计要求3缺陷处理 采用材料材料质量满足设计要求4渗水处理地基及岸坡的渗水（含泉眼）已引排或 封堵，岩面整洁无积水般 项 目1地质缺陷 处理范围地质缺陷处理的宽度和深度符合设计 要求。地基及岸坡岩石断层、破碎带的沟 槽开挖边坡稳定，无反坡，无浮石，节理、裂隙内的充填物冲洗干净施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：构筑物地基、岸坡地质缺陷处理的灌浆、沟槽回填混凝土等工程措施，按SL633或SL632中的有关条文执行。11岩石洞室开挖施工质量标准表 5.2.2单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1光面爆破 和预裂爆破 效果残留炮孔痕迹分布均匀，预裂爆破后的 裂缝连续贯穿。相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两在炮之间的台 阶或预裂爆破孔的最大外斜值不宜大于 lOcmo炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于 60%,较破碎和破碎岩石不宜小于20%观察、量 测、统计等每个单元抽测3处，每处不少于25 m!2洞、井轴线符合设计要求，允许偏差为-55cm测量、查阅 施工记录全数检查3不良地 质处理符合设计要求查阅施 工记录4爆破控制爆破未损害岩体的完整性，开挖面无明 显爆破裂隙，声波降低率小于10%,或满 足设计要求观察、声 波检测（需 要时采用）符合设计要求般 项 目1洞室壁 面清撬洞室壁面上无残留的松动岩块和可能塌 落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等观察、查阅 施工记录全数检查2岩石壁面、局部超、人 挖及平整度无结构要 求、无配筋 预埋件底部标高符合设计要求，允许 偏差为T020cm测量采用横断面控 制，间距不大于5m,各横断面点数间距 不大于2m,局部突 出或凹陷部位（面 积在0.5 itf以上者）应增设检测点径向尺寸符合设计要求，允许 偏差为T020cm侧向尺寸符合设计要求，允许 偏差为TO20cm开挖面平 整度符合设计要求，允 许偏差为1 5cm3有结构要 求或有配 筋预埋件底部标高符合设计要求，允 许偏差为01 5cm径向尺寸符合设计要求，允 许偏差为01 5cm侧向尺寸符合设计要求，允 许偏差为01 5cm开挖面平 整度符合设计要求，允 许偏差为1 0cm施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：“一”表示欠挖。12岩石洞室开挖施工质量验收评定表表 5.2.2单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1光面爆破和 预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的 裂缝连续贯穿。相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台 阶或预裂爆破孔的最大外斜值不宜大于 1 0cm。炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于 60%,较破碎和破碎岩石不宜小于20%2洞、井轴线符合设计要求，允许偏差为-55cm3不良地质处理符合设计要求4爆破控制爆破未损害岩体的完整性，开挖面无明 显爆破裂隙，声波降低率小于10%,或满足 设计要求-般项目1洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌 落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2无结 构要 求、无 配筋 预埋 件底部标高符合设计要求，允许 偏差为-1020cm径向尺寸符合设计要求，允许 偏差为-1 020cm侧向尺寸符合设计要求，允许 偏差为7020cm岩石 部超、整度壁面、局开挖面 平整度符合设计要求，允许 偏差为1 5cm3/kJZjZK 1结要或配预件 有构求有筋埋底部标高符合设计要求，允许 偏差为01 5cm径向尺寸符合设计要求，允许 偏差为01 5cm侧向尺寸符合设计要求，允许 偏差为01 5cm开挖面 平整度符合设计要求，允许 偏差为1 0cm施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：“一”表示欠挖。13土质洞室开挖施工质量标准表 5.3.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日 年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1超前支护钻孔安装位置、倾斜角 度准确。注浆材料配比与 凝胶时间、灌浆压力、次 序等符合设计要求观察、量测、查阅施工记录每个单元抽 检3处，每处每 项不少于3个点2初期支护安装位置准确。初喷、喷射混凝土、回填注浆材 料配比与凝胶时间、灌浆 压力、次序以及喷射混凝 土厚度等符合设计要求。喷射混凝土密实、表面平 整，平整度应满足 5cm观察、量测、喷射面插标尺每个单元抽 检35处3洞、井轴线符合设计要求，允许偏 差为-55cm量测、查阅 施工记录全数检查般 项 目1洞面清理洞壁围岩无松土、尘埃2底部标高符合设计要求，允许偏 差为01 0cm激光指向仪、断面仪、经纬 仪、水准仪以 及拉线检查采用横断面 控制，间距不大 于5m,各横断面 点数间距不大 于2m,局部突出 或凹陷部位（面 积在0.5itf以上 者）应增设检测 点3径向尺寸符合设计要求，允许偏 差为01 0cm4侧向尺寸符合设计要求，允许偏 差为01 0cm5开挖面平整度符合设计要求，允许偏 差为1 0cm6洞室变形监测土质洞室的地面、洞室 壁面变形监测点埋设符合 设计或有关规范要求观察、测量、查阅观测记录全数观测。根 据围岩变形稳 定情况确定观 测频次，但每天 不少于2次施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：土质洞室开挖不允许欠挖。14土质洞室开挖施工质量验收评定表表 5.3.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1超前支护钻孔安装位置、倾斜角度准确。注浆 材料配比与凝胶时间、灌浆压力、次序 等符合设计要求2初期支护安装位置准确。初喷、喷射混凝土、回填注浆材料配比与凝胶时间、灌浆压 力、次序以及喷射混凝土厚度等符合设 计要求。喷射混凝土密实、表面平整，平整度应满足 5cm3洞、井轴线符合设计要求，允许偏差为-55cm般 项 目1洞面清理洞壁围岩无松土、尘埃2底部标高符合设计要求，允许偏差为01 0cm3径向尺寸符合设计要求，允许偏差为01 0cm4侧向尺寸符合设计要求，允许偏差为。1 0cm5开挖面平整度符合设计要求，允许偏差为1 0cm6洞室变形监测土质洞室的地面、洞室壁面变形监测 点埋设符合设计或有关规范要求施工单位 自评意见主控项FI检验点io。%合格，一般项目逐项检验点的合格率 除且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日注：土质洞室开挖不允许欠挖。15结合面处理施工质量标准表 6.2.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日年 月曰项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1建基面 地基压实黏性土、砂质土地基土 层的压实度等指标符合 设计要求。无黏性土地基 土层的相对密实度符合 设计要求方格网 布点检查坝轴线方向50m,上下 游方向20m范围内布点。检验深度应深入地基表 面以1.0m,对地质条件 复杂的地基，应加密布点 取样检验2土质建 基面刨毛土质地基表面刨毛3 5cm,层面刨毛均匀细致,无团块、空白方格网 布点检查每个单元不少于30个点3无黏性土建 基面的处理反滤过渡层材料的铺 设应满足设计要求检验方法及数量详见6.5节4岩面和混 凝土面处理与土质防渗体接合的 岩面或混凝土面，无浮 渣、污物杂物，无浮皮粉 尘、油垢，无局部积水等。铺填前涂刷浓泥浆或黏 土水泥砂浆，涂刷均匀，无空白，混凝土面涂刷厚 度为35mm；裂隙岩面涂 刷厚度为51 0mm；且回 填及时，无风干现象。铺 浆厚度允许偏差02mm方格网 布点检查每个单元不少于30个点般 项 目1层间结合面上下层铺土的结合层 面无砂砾、无杂物、表面 松土、湿润均匀、无积水观察全数检查2涂刷浆液质量浆液稠度适宜、均匀无 团块，材料配比误差不大于10%观察、抽测每拌和一批至少抽样 检测1次施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日16结合面处理施工质量验收评定表表 6.2.4单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1建基面地基压实黏性土、砂质土地基土层的压实度等 指标符合设计要求。无黏性土地基土层 的相对密实度符合设计要求2土质建基面刨毛土质地基表面刨毛35cm,层面刨 毛均匀细致，无团块、空白3无黏性土建基面 的处理反滤过渡层材料的铺设 应满足设计要求4岩面和混凝土 面处理与土质防渗体接合的岩面或混凝土 面，无浮渣、污物杂物，无浮皮粉尘、油垢，无局部积水等。铺填前涂刷浓泥 浆或黏土水泥砂浆，涂刷均匀，无空白，混凝土面涂刷厚度为35mm；裂隙岩 面涂刷厚度为51 0mm；且回填及时，无风干现象。铺浆厚度允许偏差02mm般 项 目1层间结合面上下层铺土的结合层面无砂砾、无杂 物、表面松土、湿润均匀、无积水2涂刷浆液质量浆液稠度适宜、均匀无团块，材料配 比误差不大于10%施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日17卸料及铺填施工质量标准表 6.2.5单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1卸料卸料、平料符合设计要求，均 衡上升。施工面平整、土料分区 清晰，上下层分段位置错开观察全数检查2铺填上下游坝坡铺填应有富裕量，防渗铺盖在坝体以内部分应与心 墙或斜墙同时铺填。铺料表面应 保持湿润，符合施工含水量观察全数检查般 项 目1结合部土 料铺填防渗体与地基（包括齿槽）、岸坡、溢洪道边墙、坝下埋管及 混凝土齿墙等结合部位的土料铺 填，无架空现象。土料厚度均匀,表面平整，无团块、无粗粒集中，边线整齐观察全数检查2铺土厚度铺土厚度均匀，符合设计要求,允许偏差为05cm测量网格控制，每100 m,为1个测点3铺填边线铺填边线应有一定宽裕度，压 实削坡后坝体铺填边线满足0 1 0cm（人工施工），030cm（机械 施工）要求测量每条边线，每10 延米1个测点施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日18卸料及铺填施工质量验收评定表表 6.2.5单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月日 年 月B项次检验项目质量标准检查（测）记录合格数合格率主控项目1卸料卸料、平料符合设计要求，均衡上 升。施工面平整、土料分区清晰，上 下层分段位置错开2铺填上下游坝坡铺填应有富裕量，防渗 铺盖在坝体以内部分应与心墙或斜墙 同时铺填。铺料表面应保持湿润，符 合施工含水量般 项 目1结合部土料铺填防渗体与地基（包括齿槽）、岸坡、溢洪道边墙、坝下埋管及混凝土齿墙 等结合部位的土料铺填，无架空现象。土料厚度均匀，表面平整，无团块、无粗粒集中，边线整齐2铺土厚度铺土厚度均匀，符合设计要求，允 许偏差为0-5cm3铺填边线铺填边线应有一定宽裕度，压实削 坡后坝体铺填边线满足01 0cm（人工 施工），030cm（机械施工）要求施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日19土料压实施工质量标准表 6.2.6单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日年 月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压 遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确 定的参数值查阅试验报 告，施工记录每班至少检查 2次2压实质量压实度和最优含水率符合设计 要求。1级、2级坝和高坝的压实 度不低于98%；3级中低坝及3级 以下中坝的压实度不低于96%；料的含水量应控制在最优量的-2%3%之间。取样合格率不小于 90%o不合格试样不应集中，且不 低于压实度设计值98%取样试验，黏 性土宜采用环刀 法、核子水分密 度仪。砾质土可 采用挖坑灌砂（灌水）法，土 质不均匀的黏性 土和砾质土的压 实度检测也可采 用三点击实法粘性土 1次/(100 200m3)砾质土 1次/(200500m3)3压实土料的 渗透系数符合设计要求渗透试验满足设计要求般 项 目1碾压搭接 带宽度分段碾压时，相邻两段交接带 碾压迹应彼此搭接，垂直碾压方 向搭接带宽度应不小于0.3 0.5m；顺碾压方向搭接带宽度应 为 1.01.5m观察、量测每条搭接带每 个单元抽测3处2碾压面处理碾压表面平整，无漏压，个别 有弹簧、起皮、脱空，剪力破坏 部位的处理符合设计要求现场观察、查 阅施工记录全数检查施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日20土料压实施工质量验收评定表表 6.2.6单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水 量应符合碾压试验确定的参数值2压实质量压实度和最优含水率符合设计要求。1 级、2级坝和高坝的压实度不低于98%；3级中低坝及3级以下中坝的压实度不 低于96%；土料的含水量应控制在最优 量的-2%3%之间。取样合格率不小于 90%不合格试样不应集中，且不低于压 实度设计值98%3压实土料的 渗透系数符合设计要求般 项 目1碾压搭接 带宽度分段碾压时，相邻两段交接带碾压迹 应彼此搭接，垂直碾压方向搭接带宽度 应不小于0.30.5m；顺碾压方向搭接 带宽度应为1.01.5m2碾压面处理碾压表面平整，无漏压，个别有弹簧、起皮、脱空，剪力破坏部位的处理符合 设计要求施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日21接缝处理施工质量标准表 6.2.7单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1接合坡面斜墙和心墙内不应留 有纵向接缝。防渗体及均 质坝的横向接坡不应陡 于1:3,其高差应符合设 计要求，与岸坡接合坡度 应符合设计要求。均质坝 纵向接缝斜坡坡度和平 台宽度应满足稳定要求，平台间高差不大于1 5m观察、测量每一结合坡面 抽测3处2接合坡面碾压接合坡面填土碾压密 实，层面平整、无拉裂和 起皮现象观察、取样检验每10延米取试 样1个，如一层达 不到20个试样，可多层累积统计；但每层不应少于3 个试样般 项 目1接合坡面填土填土质量符合设计要 求，铺土均匀、表面平整,无团块、无风干观察、取样检验全数检查2接合坡面处理纵横接缝的坡面削坡、湿润、刨毛等处理符合设 计要求观察、布置 方格网量测每个单元不少 于30个点施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 R监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日22接缝处理施工质量验收评定表表 6.2.7单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年 月 日年 月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1接合坡面斜墙和心墙内不应留有纵向接缝。防渗体 及均质坝的横向接坡不应陡于1:3,其高差 应符合设计要求，与岸坡接合坡度应符合设 计要求。均质坝纵向接缝斜坡坡度和平台宽 度应满足稳定要求，平台间高差不大于1 5m2接合坡面碾压接合坡面填土碾压密实，层面平整、无拉 裂和起皮现象般 项 目1接合坡面填土填土质量符合设计要求，铺土均匀、表面 平整，无团块、无风干2接合坡面处理纵横接缝的坡面削坡、湿润、刨毛等处理 符合设计要求施工单位 自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月 日监理单位 复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率,且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年 月
