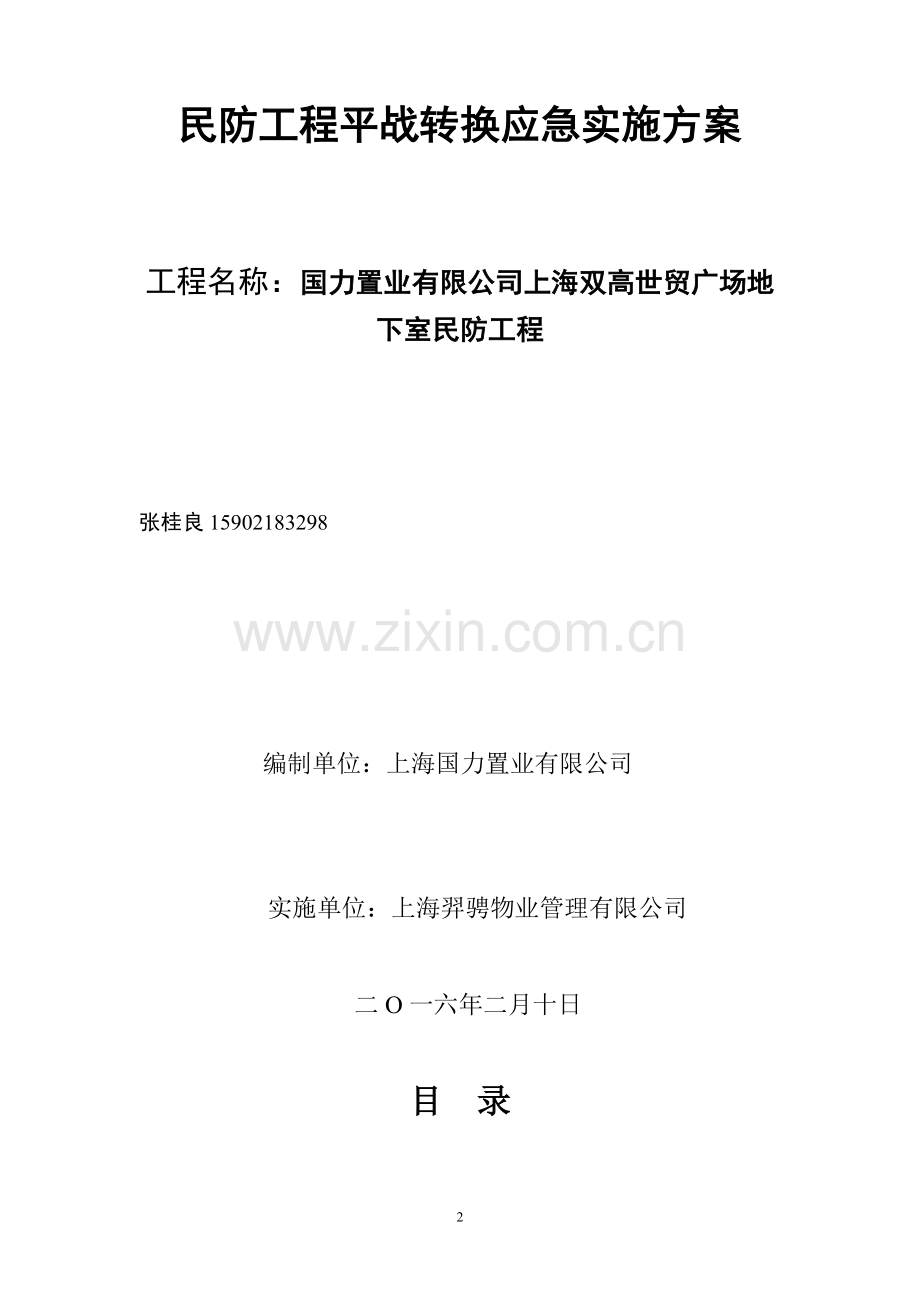

民防工程平战转换应急实施方案

工程名称：国力置业有限公司上海双高世贸广场地下室民防工程

张桂良15902183298

编制单位：上海国力置业有限公司

实施单位：上海羿骋物业管理有限公司

二Ο一六年二月十日

目 录

第一章 平战转换责任划分……………………………………………1
第二章 平战转换应急响应……………………………………………2
一、战备等级逐级转进状态下应完成的平战转换工作方案 ……2
二、战备等级转入状态下应急完成的平战转换工作方案 ………3
第三章 平战转换施工方案和技术要求………………………………5
一、平战转换技术要求………………………………………………5
二、平战转换部位的施工顺序………………………………………5
三、平战转换的注意事项……………………………………………6
第四章 图 纸………………………………………………………7
1、地下一层民防建筑平面图（战时）
2、临战封堵详图（一）
3、临战封堵详图（二）
4、临战封堵详图（三）
附表：
1、民防工程平战转换工作量概况表
2、战备等级逐级（越级）转入平战转换工作量概况表
3、战时配套设备表

10

第一章 平战转换责任划分

1、上海国力置业有限公司：负责本工程的平战转换工作。
施工单位：上海羿骋物业管理有限公司负责。
物资采购由上海羿骋物业管理有限公司后勤部门负责。
施工人员由上海羿骋物业管理有限公司工程部门负责。
物资搬迁和清理由上海羿骋物业管理有限公司保洁部门负责。
2、松江区民防办公室：负责本工程平战转换工作技术的指导和监督、转换质量的验收。
3、松江区经委（人防物资保障指挥部）：负责协调平战转换所需的钢材、水箱等大件物资采购事项。
4、松江建交委（交通战备办公室）：负责协调平战转换所需的大件物资采的运输事项。

第二章 平战转换应急响应

本工程为人员掩蔽工程，依照《上海双高世贸广场地下室民防工程平战转换应急预案》，在应急条件下按照上级人民防空指挥部门的指令和战备等级规定，逐级或越级响应。按照战备等级，当进入四级战备时，即刻启动本实施方案。
一、 战备等级逐级转进状态下应完成的平战转换工作方案
1、四级战备
负责平战转换的责任单位，按照本工程平战转换工作的需要，做好“三个准备”，即：
物资准备：平战转换大件物资（钢材、水箱）由负责转换的单位按照实际需要量向松江区经委（人防物资保障指挥部）申报采购。其余物资责任单位自行组织落实。
人员准备：本工程按越级状态下“二级战备”15天转换期计算，共820人工。其中：技术工种21人工；普工工种6人工。
按一天三班作业，每班需配焊工3人，电工2人，瓦工2人，普工2人。
工程内物资搬迁场地的准备：自行选择小区地面空旷地，作为搬迁物资堆放之用。
2、三级战备
在此阶段，负责平战转换的责任单位，组织相关人员对本工程进行转换。需完成下列工作：
⑴ 即刻清除和搬迁工程内平时堆放和储存的物资、车辆。
⑵ 准备足够的编织袋和砂土（可就地取材）。
⑶ 工程需要临战转换的部位按照临战转换的技术要求进行转换。
⑷ 检查、检修工程内原有的战时设备和设施，确保运行正常。
⑸ 检修、试运行移动电站内的发电机组，确保运行正常。
⑹ 安装玻璃钢水箱和干厕设备。
上述各项目应相互交叉，合理安排，必须在30天内或按照松江区人民防空指挥部规定的时间完成。
3、二级战备
已完成人员掩蔽部工程的平战转换工作。松江区民防办公室负责平战转换工作组织验收。
负责转换的单位组织有关人员进行下列几项工作：
⑴ 停止所有工程的平时使用功能。
⑵ 组织人员对人防工程进入全面的检查。
⑶ 全面启动通风、给排水、供电设施系统。
⑷ 工程内出入口标识明显、出入通道畅通，达到应急使用要求。
上述各项目，必须在15天内或按照松江区人民防空指挥部规定的时间完成。
二、战备等级转入状态下应急完成的平战转换工作方案
1、直接进入二级战备。
在此紧急情况下，负责平战转换的责任单位，即刻组织相关人员对本工程重点部位进行转换。需完成下列工作：
⑴ 即刻清除和搬迁工程内平时堆放和储存的物资。所搬迁物资的临时堆放点：小区地面空旷地。
⑵ 准备足够的编织袋和砂土（可就地取材）。
⑶ 对工程需要临战转换的部位按照临战转换的技术要求进行转换。
⑷ 检查、检修工程内原有的战备设备和设施，确保运行正常。
上述各项工作必须在15天内或按照人民防空指挥部规定的时间完成。
2、直接进入一级战备。
在此阶段，应该采取因地制宜、就地取材的方式，完成下列工作：
⑴ 停止本工程的平时使用功能。
⑵ 玻璃钢水箱和干厕设施安装。
⑶ 全面启动通风、给排水、供电设施系统。
⑷ 对需要临战转换的部位，可采用砂带和回填土，采取临时封堵措施。
⑸ 工程内出入口标识明显、出入通道畅通，达到应急使用要求。
上述各项工作必须在3天内或按照松江区人民防空指挥部规定的时间完成。松江区民防办公室负责平战转换工作组织验收。

第三章 平战转换施工方案和技术要求

一、平战转换技术要求
平战转换的技术要求，要注意封堵部位的密闭性，严格按照以下施工顺序进行，符合战术技术要求，确保施工质量。
1、封堵部位门洞、墙体、地面、凹槽、预埋铁件除锈等进行清理。
2、竖起槽钢管，使其垂直紧贴墙体后电焊固定。焊缝饱满并与原预埋铁件满焊。型材之间拼接处表面需满涂结构胶后再相接。
3、槽钢管之间及槽钢与墙体之间均用建筑结构胶粘接补缝。
4、槽钢管外侧用240mm厚砖墙混合砂浆砌筑，随后15mm1:3水泥砂浆粉面。
5、砖砌体表面满贴防水卷材。
6、槽钢管内侧接缝处，用0.5mm镀锌铁皮和结构胶粘贴盖缝。
7、封堵构件外叠放砂土袋，要求回填土夯实，土袋堆放成坡型，下端宽度不宜小于1000mm，上端宽度不宜小于500mm。
8、施工时应核对所有临战封堵图纸资料，严格按图施工，如封堵面的实际几何尺寸与图纸不符，则以现场为准。
二、平战转换部位的施工顺序
1、 第一顺序（1-6）/(AB)—（L）
2、 第二顺序（6-19）/(7)—（X）
3、 第三顺序（16-19) /（X）—（B）

三、平战转换的注意事项
1、施工技术要求严格按照设计图纸、图集以及本方案的技术要求实施。
2、转换需要的材料运抵施工现场后，由工程所在单位妥善保管，做到专材专用。
3、施工期间注意用电、焊接，以及其他的生产安全，确保施工人员的生命安全。
4、施工期间均由松江区民防办公室派人现场检查、指导，及时纠正技术问题，竣工后由松江区民防办公室组织验收。

第四章 图 纸
平战转换图纸
1、地下一层民防建筑平面图（战时）
2、临战封堵详图1
3、临战封堵详图2
4、临战封堵详图3
5、临战封堵详图4

2、战备等级逐级（越级）转入平战转换工作量概况表
转换
内容
所在图纸
号/图集
部位（轴线位置）
面
积
m2
槽钢
钢板
镀锌 铁皮
编织袋
（个）
黄沙
m3
回土
m3
425
水泥
（T）
标准
砖m3
防水卷
材m3
技工
（人工）
普工
（人工）
机械
（台班）
规格
重量
（T）
规格
mm
重量
（T）
规格
mm
m2

临战封堵
1#人防建施-05
M轴/2~3轴
13.75

480
7
16

3
5

临战封堵
2#人防建施-05
S~T轴/6-7轴
13.75

480
7
16

3
5

临战封堵
3#人防建施-05
6轴/Y-AA轴
13.75

480
7
16

3
5

临战封堵
4#人防建施-05
6轴/Y-AA轴
13.75

480
7
16

3
5

临战封堵
5#人防建施-05
S~T轴/6-7轴
13.75

480
7
16

3
5

临战封堵
6#人防建施-05
1~2轴/AA-AB轴
2.0

临战封堵
7#人防建施-05
18~19轴/W-X轴
2.0

临战封堵
8#人防建施-05
18轴/M轴
2.0

总计
74.75

2400
35
80

15
25

3、战时配套设备表
干厕坐便器
饮水箱
过滤吸收器
战时风机
战时风管
扩散箱
型号
套
型号
个
型号
数量
型号
数量
截面规格
米
型 号
数量

92

9
RFP
18
4-79型 No.3.5A 2900转 N=3.0kW
2
1500*500
58
zp100
3

HL3-2A No5.5A 1450转 N=3.0kW
2
1000*400
215

HL3-2A No.5A 1450转 N=2.2kW
2
800*400
77

HL3-2A No4.5A 1450转 N=1.1kW
1
800*250
63

HL3-2A No4.5A 1450转 N=1.1kW
2
800*320
46

合计
92

9

18

9

3
备注
