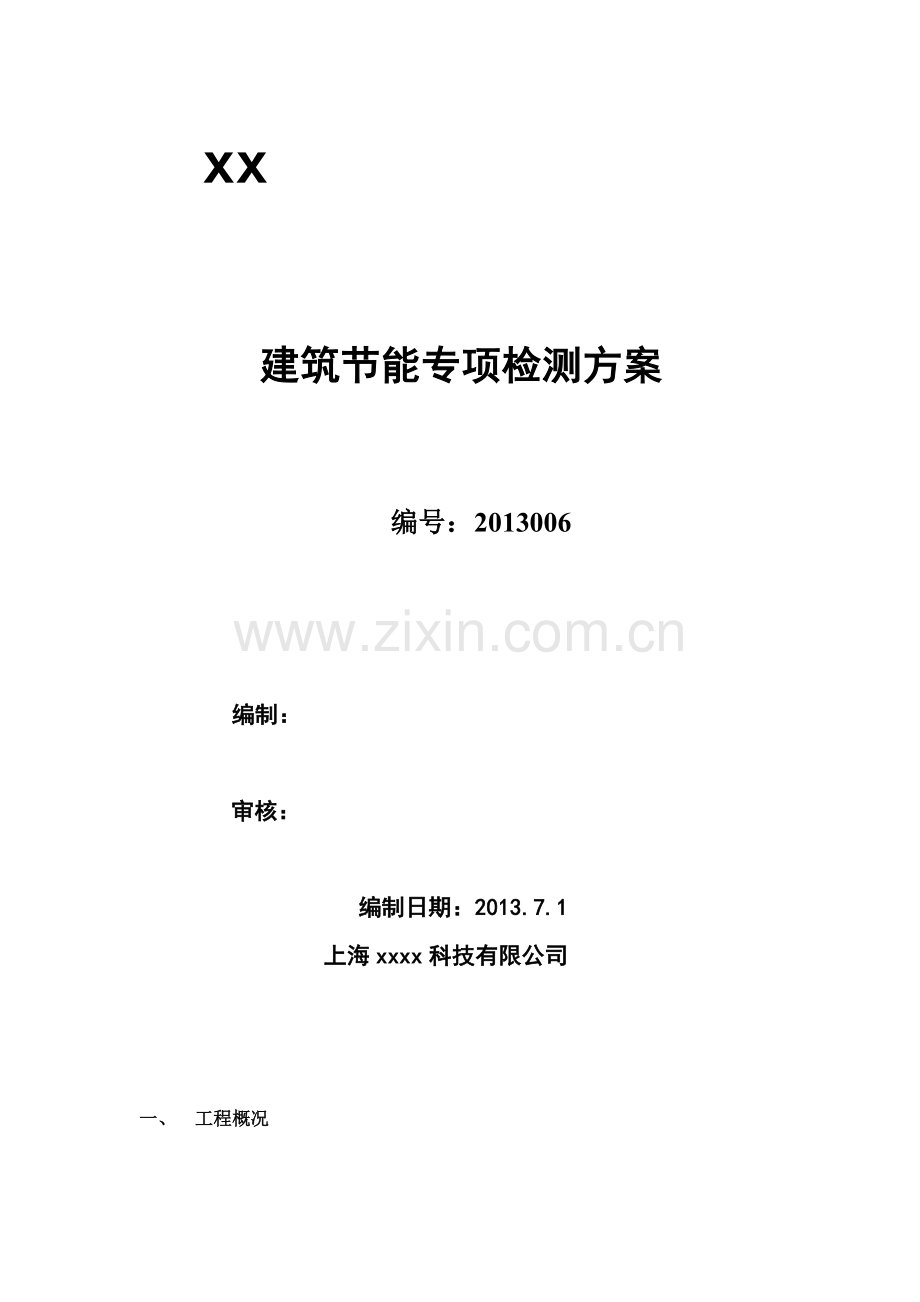

xx

建筑节能专项检测方案

编号：2013006

编制：

审核：

编制日期：2013.7.1
上海xxxx科技有限公司

一、 工程概况
xx位于徐汇区中山南二路151号近大木桥路。其建筑节能工程涉及地下一层顶板、屋面及外墙保温，均采用发泡保温板保温系统。工程建筑面积18029平方米，地上面积12491平方米，地下室顶板为2500平方米，屋面1000平方米。
建设单位： 上海教育报刊总社
设计单位：上海现代建筑设计（集团）有限公司
施工单位：龙元建设集团有限公司
监理单位：上海市工程建设咨询监理有限公司

二、检测方案编制依据
1.《建筑节能工程施工质量验收规范》 GB50411-2007
2.《建筑节能工程施工质量验收规程》 DGJ08-113-2009

三、 检测计划
根据每个单位工程的建筑面积，依据上述规范、规定要求，制定检测计划：
1. 原材料检测：
单位工程
分项
单位工程面积 m2
保温种类
检测内容
检测
频率
检测执行
标准
主体外墙
12491
LN发泡混凝土板(I型70mm)
密度
各3组
DBJ/CT140-2012
导热系数
抗拉强度
抗压强度
耐碱涂覆网布
耐碱拉伸断裂强力
耐碱拉伸断裂强力保留率
粘结砂浆
拉伸粘结强度（与水泥砂浆）
拉伸粘结强度（与发泡混凝土板）
抹面胶浆
拉伸粘结强度（与水泥砂浆）

拉伸粘结强度（与发泡混凝土板）

锚栓
单个锚固件抗拉承载力标准值

DBJ/CT140-2012
地下室顶板
2500
节能系统同上其中LN发泡混凝土板(I型20mm)
各1组
屋面
1000
发泡混凝土板(II型155mm、110mm)
各1组
2. 墙体节能现场检测：
单位工程
保温种类
单位工程面积 m2
检测项目
检测频率
墙体
LN发泡混凝土板
12491
构造现场实体检测
1组
保温板粘结强度现场拉拔
5组
锚栓现场拉拔
5组
3. 发泡混凝土板（1组）检测样品要求：
体积密度：（100*100*100）mm 3块。
导热系数：（300*300*30）mm 2块。
抗压强度：（100*100*25）mm 4块。
抗拉强度：（100*100*原厚度）mm 5块。
4. 门窗气密性现场实体检测：
每单位工程的同一厂家、品种、类型和开启方式的产品各抽查不少于3樘。
5. 电线电缆检测：
同厂家各种型号总数的10%，且不少于2个规格。样品长度2米。

四、质量控制要求
1. 本检测计划严格按相关标准、规定的要求制定，并由建设单位、监理单位、施工方共同商定、确定执行。
2. 在检测过程中检测单位严格执行相应的规范、标准。
DBJ/CT140-2012
《LN发泡混凝土板保温系统应用技术规程》
GB 50411-2007
《建筑节能工程施工质量验收规范》
GB/TJ08-2038-2008
《建筑围护结构节能现场检测技术规程》
DGJ 08-113-2009
《住宅建筑节能工程施工质量验收规程》
3. 本检测为见证取样，按要求随机抽取样品。

五、具体技术措施
1. 人员：检测人员必须持有相应的技术证书，并满足相关规范、规定要求：
检 测 员
职 务、职 称
技术证书编号
陈永军
项目负责人
7678
王国春
检测室主任/工程师
3850
陈 峰
检测室副主任/助工
1541
徐中梁
检测员/助工
0435
秦仲斐
检测员
2520
沈 林
检测员
15622
2. 设备：本实验室用于节能材料检测的仪器设备必须进过校准或检定，经确认合格方能使用。主要设备配置情况:
设 备
型 号
管理编号
数量
校准、检定
日期
周期
电子万能试验机
WDW-50
8A-13
1
2013.3.9
一年
电子天平
JY5002/0.01g
5A-21
1
2012.8.14
一年
测厚仪
CVJ-1
8A-08
1
2012.8.25
一年
千分尺
0-25mm
8A-01
1
2012.8.25
一年
游标卡尺
0-200mm
4A-06
1
2012.7.14
一年
导热系数测定仪
DRCD-3030
8B-08
1
2013.1.25
半年
3．设施：本实验室的检测环境、样品调节、养护环境均符合规范、标准要求。
4. 检测完成周期：依据相应的规范、标准要求，本试验室将在某试样性能检测完成后的第三个工作日内出具报告。
5. 本试验室严格落实不合格检测速报制度，在24小时内将不合格信息通知建设单位和工程受监质监站。
6. 建筑节能分部工程验收前，本试验室向建设单位出具《建筑节能检测报告确认证明》。
7. 本试验室在检测过程中严格执行《安全作业程序》和《环境保护程序》。

六、意外情况控制
1.因工程实际原因检测计划需改变，检测方将和建设单位项目负责人或监理单位总监重新确认后执行。
2.在检测过程中如有意外情况，检测方和施工、建设、监理方及时沟通协商解决。

建筑节能专项检测方案报审表

工程名称： xx
节能专项检测方案编号：20130006
我检测方根据要求，完成了该项目的建筑节能专项检测方案的编制，经我单位技术负责人审核批准，请予以审查。
检测单位审批：

技术负责人： 日期：

单位盖章：
专业监理工程师或建设单位审批：

项目负责人 日期：
单位盖章：
总监理工程师审批：

总监： 日期：
单位盖章：
