防火门防火卷帘招投标技术要求.doc

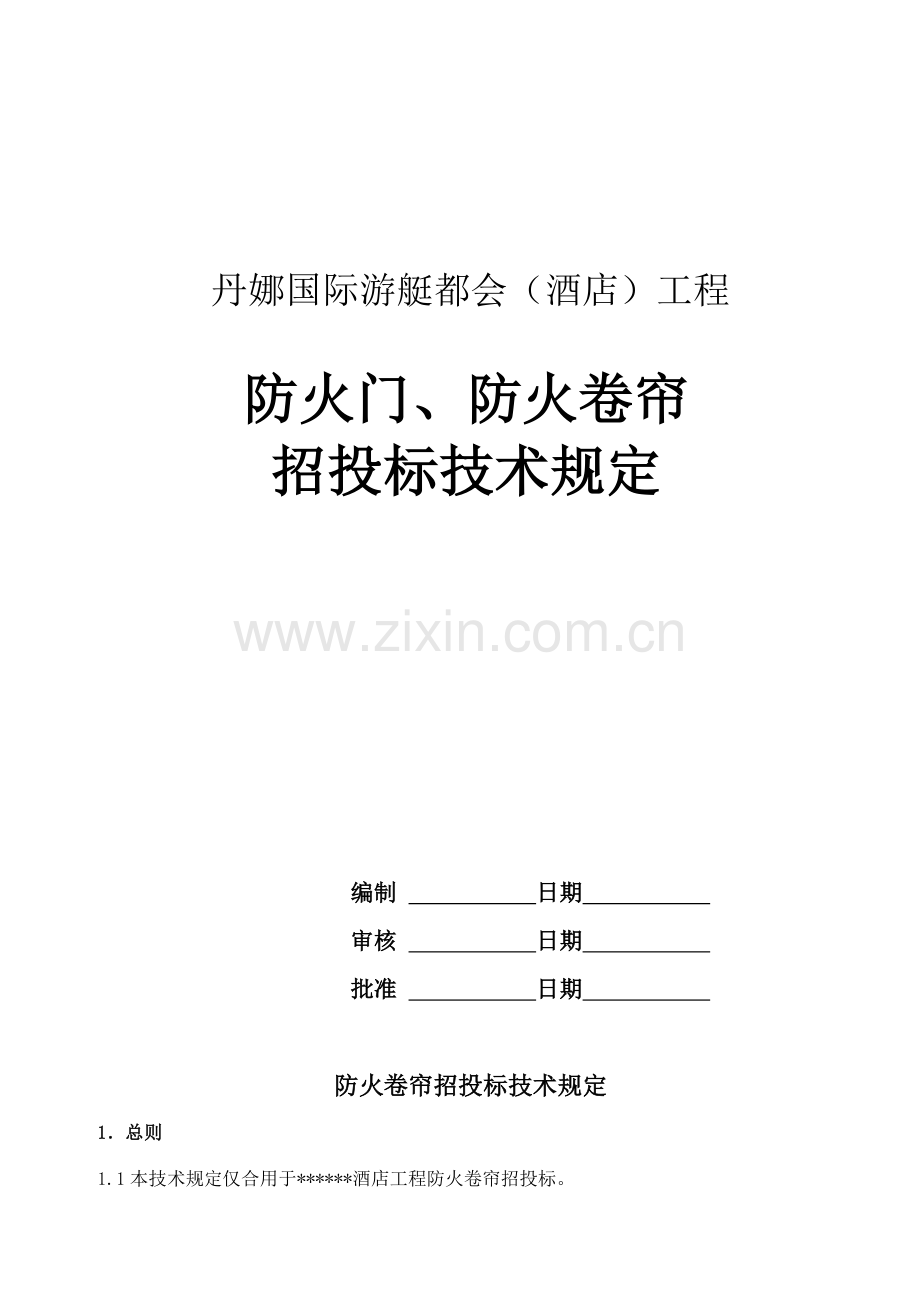

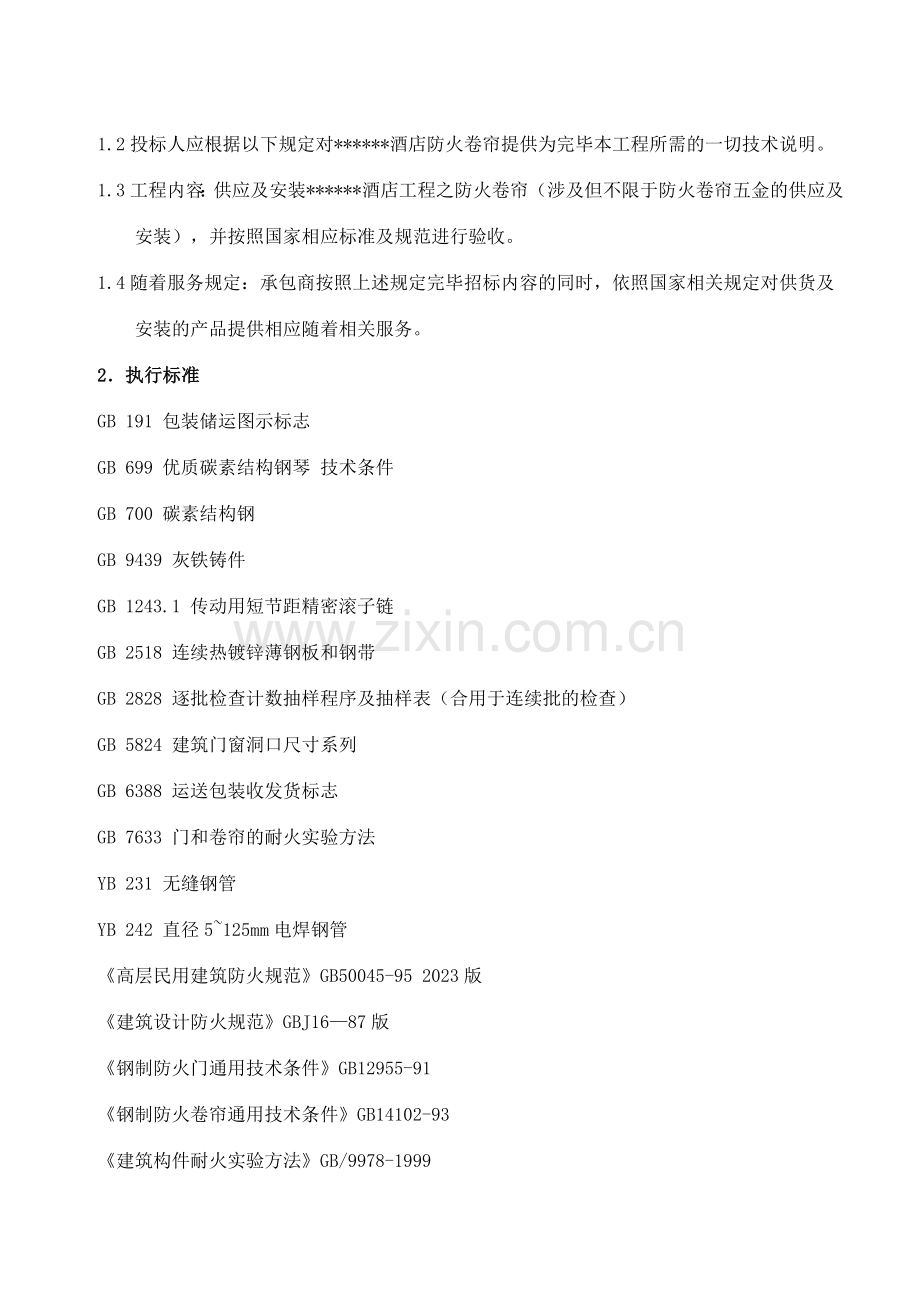

丹娜国际游艇都会（酒店）工程防火门、防火卷帘招投标技术规定编制 日期 审核 日期 批准 日期 防火卷帘招投标技术规定1总则1.1本技术规定仅合用于*酒店工程防火卷帘招投标。1.2投标人应根据以下规定对*酒店防火卷帘提供为完毕本工程所需的一切技术说明。1.3工程内容：供应及安装*酒店工程之防火卷帘（涉及但不限于防火卷帘五金的供应及安装），并按照国家相应标准及规范进行验收。1.4随着服务规定：承包商按照上述规定完毕招标内容的同时，依照国家相关规定对供货及安装的产品提供相应随着相关服务。2执行标准GB 191 包装储运图示标志GB 699 优质碳素结构钢琴 技术条件GB 700 碳素结构钢GB 9439 灰铁铸件GB 1243.1 传动用短节距精密滚子链GB 2518 连续热镀锌薄钢板和钢带GB 2828 逐批检查计数抽样程序及抽样表（合用于连续批的检查）GB 5824 建筑门窗洞口尺寸系列GB 6388 运送包装收发货标志GB 7633 门和卷帘的耐火实验方法YB 231 无缝钢管YB 242 直径5125mm电焊钢管高层民用建筑防火规范GB50045-95 2023版建筑设计防火规范GBJ1687版钢制防火门通用技术条件GB12955-91 钢制防火卷帘通用技术条件GB14102-93建筑构件耐火实验方法GB/9978-19993技术规定3.1 钢质防火卷帘应符合本标准的规定，并按规定程序批准的图纸和技术文献制造。3.2 外观规定3.2.1 帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑、及较明显的凹凸、锤痕、毛刺、空洞等缺陷。3.2.2 相对运动在切割、弯曲、冲钻等加工处必须清理毛刺。3.2.3 构件或零部件的组装、拼接处不允许有错位。3.2.4 焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。3.2.5 零部件的外露表面，必须做防锈解决，其涂层、镀层应均匀，不得有斑剥的现象。3.2.6 所有紧固件必须紧牢，不允许有松动现象。3.3 卷帘启闭、运营的平均噪音不应大于表1的规定。卷门机功率W，kW 平均噪音，dB W0.4 50 0.4W1.5 60 1.5 70 3.4 材料及零部件3.4.1 重要零部件使用的原材料，宜采用表2中的规定。零部件名称原材料名称应符合标准帘板、座板、导轨、门楣、箱体镀锌钢板和钢带普通碳素结构GB面无私2518GB 700卷轴优质碳素结构钢普通碳素结构钢电焊钢管、无缝钢管GB 699 GB 700YB 242 YB 231支座普通碳素结构钢灰口铸铁GB 700 GB 9439注：允许使用性能不低于表列材料的其他材料。3.4.2 重要零部件使用的原材料厚度宜采用表3的规定。零部件名称材料厚度，mm帘板1.22.0座板3导轨掩埋型1.5 2.5,外露型3.0门楣1.02.0箱体0.81.03.5 重要零部件尺寸公差应符合表4的规定。零部件名称允许偏差，mm帘板L=4 b=1 =1导轨掩埋型a=2 b=2导轨外露型a=2 b=2座板、卷轴、箱体L(L1；L2) =43.6 帘板3.6.1 相邻互锁帘板串接后转动灵活，摆动900不允许脱落。对具有防烟性能的重叠形帘板串接后，摆动900不允许脱落。3.6.2 帘板两端挡板或防窜机构要装配牢固，装配成卷帘后，帘板窜动量不得大于2mm。3.6.3 帘板要平直，帘板直线度每米不得大于1.5mm，全长直线度不得超过0.12%。3.6.4 帘板装配成卷帘后，不允许有孔洞和缝隙存在。3.6.5 具有防烟性能的帘板，内外鼻钩串接后的接触面成弧面接触，弧度角在300范围内必须接触。3.6.6 帘板装配成卷帘后，在运营时不允许有倾斜，应当平行升降，卷帘的不平直长不大于洞口高度的1/300。3.7 导轨3.7.1 帘板嵌入导轨的深度应符合表5的规定。洞口宽度，B，mm 每端嵌入最小长度，mm B3000 45 3000B5000 50 5000B9000 60 3.7.2 导轨的顶部应成圆弧形，其长度应超过洞口至少75mm。3.7.3 具有防烟性能的导国轨必须有防烟装置，使用材料应为不燃材料，隔烟装置与卷帘表应均匀紧密贴合，贴合面不应小于80%。3.7.4 导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线度不得超过0.12%，不允许有扭曲、凹凸、毛刺等。3.7.5 导轨现场安装应牢固，预埋钢件间距不得大中600mm ，安装后垂直度每米不得大于5mm，全长垂直度不得超过20mm。3.7.6 卷帘在导轨内运营应平稳、顺畅，不允许有碰撞，冲击现象，其噪音规定按表1执行。3.8 门楣3.8.1 门楣的结构必须有效地阻止火焰蔓延。3.8.2 具有防烟性能的门楣，必须设立防烟装置，有效地阻止烟气外溢。防烟装置所有的材料应为不燃材料。3.8.3 门楣的防烟装置与门楣密封面和卷帘表面均匀接触，接触面不应小于门洞口宽度的80%，非接触部位缝隙不得大于2mm。3.8.4 门楣现场安装应牢固，预埋钢件间距不得大于600mm .3.9 座板3.9.1 座板与地面的接触应均匀、平行，并符合本标准3.6.6条的规定。3.9.2 座板宜采用角钢组成，角钢尺寸应根据洞口宽度而决定，铆接连接或用螺栓连接，间距不大于30 0mm.3.10 传动装置3.10.1 钢质防火卷帘启闭的平均速度应符合表6。3.10.2 卷门机的安装必须留有检修的空间，安装应牢固，不得漏油。洞口高度启动状态 小于2m 2m5m 大于5m 电动启闭 26m/min 2.56.5m/min 39m/min 自重下降 26m/min 37m/min 39m/min 3.10.3 支座安装牢固，轴承无异样，加油充足。3.10.4 各个旋转轴的链轮中心应同轴一致，无破损。3.10.5 传动用套筒链a 传动用套筒滚子链的基本参数与尺寸按GB 1243.1 规定执行。b 链条静强度、选用的许可安全系数应大于4。3.11 卷门机有电动式和手动式两种，防火卷帘必须配用防火卷门机或普通卷门机加隔热保护装置，并应取得耐火测试合格证明。3.11.1 电动式卷门机a 应设立限位开关，卷帘启闭至上下限时，能自动停止，其反复定位误差应小于20mm。b 应设有手动启闭装置，以备断电时使用。c 应肯有领先卷帘自重下降的性能，并具有恒速性能。d 能使卷帘在任何位置停止。e 可以附设以下控制保险装置：联动装置、手动速放关闭装置、烟感装置、温度金属熔断装置等，其位置不允许安装在可燃材料上。f 控制箱应安全并便于检修。g 所装配的操纵装置都应有明显的操纵标志，便于灾性发生时消防人员、值勤人员准确迅速地操作使用。h 用于疏散走道、出口的钢质防火卷帘下降至1.5m应有延时装置。i使用手动速放装置时，臂力不得大于50N。j制动置的制动力矩的安全系数应为1.5/3.11.2 手动式卷门机a 手动式卷门机单独使用时，钢质防火卷帘的洞口高度应小于3.5m。b 具有依靠卷帘自重下降的功能。c 卷帘能在任何位置上停止。d 手动式钢质防火卷帘不允许采用螺旋扭转弹簧或发条弹簧为卷动卷帘的机构。e 手动牵引力应在150N。f 操纵装置处应有明显的操作标志，便于灾情发生时，使用人员操纵。3.12电气安装3.12.1 电气按钮启动操纵灵活，集中控制和联动控制的动作灵敏准确。3.12.2 自动控制的保险装置应安装在卷帘附近2m范围内的暴露部分及随时能监控的部分。3.12.3 自动控制的电源、备用电源或蓄电池应能保证正常工作状态，所用的电气线路不允许裸露，应埋入墙内或有穿管。3.12.4 各电路的绝缘电阻应符合表7的规定。电 路 类 别 电路电压，V 绝缘电阻，M 电动机等 主电路 300 0.4 300 0.2 控制电路 信号电路 150300 150 0.2 0.1 3.13 耐风压性能（帘板强度）。在规定载荷下，挠度值应符合表8的规定，并以导轨与卷帘不脱落为考核第二依据。电路类别及代号耐风压 Pa挠度，mmB=2.5mB=3mB=4mB=5mB=6mB=6m50490.325304050609080784.537.5456075901351201176.8506080100120180注：当帘板强度不能满足表8的规定期，可以在帘板端部和导轨槽内设防风钩或用增大帘板的厚度和节距的办法来解决。3.14 防烟性能。在压差为20Pa时，漏烟量应小于0.2m3/m2min。3.15 钢质防火卷帘与墙体的安装规定钢质防火卷帘安装在建筑物墙体上，应采用焊接或预埋螺栓连接。对原有建筑可以在混凝土墙或混凝土柱上采用膨胀螺栓装配，并应保证安装强度，满足设计规定。生产厂家应负责提供钢质防火卷帘的安装预埋件图。4实验方法4.1 规格尺寸及允许偏差的测量4.1.1 帘板a 厚度（b）采用卡尺测量：宽度（）采用钢板尺测量；长度（L）采用钢卷尺测量，测其两个端点及中央部位，其允许偏差应满足表4规定。b 嵌入导轨深度采用钢板尺测量，其允许偏差应满足表5的规定。c 检测直线度时应将帘板放置在工作平台上，放平后用塞 尺检测。4.1.2 导轨a 厚度（b）采用卡尺测量，宽度（a）采用钢板尺测量；测量其两个端点及中间部位。节其平均值，其允许偏差应满足表4的规定。b 检测直线度时应将导轨放置在工作平台上，放平后用塞 尺检测。4.1.3 座板、卷轴、箱体a 长度 采用钢卷尺测量，其允许偏差应满足表4规定。b 检测直线度时应在工作平台上进行，放平后用塞 尺检测。4.2 外观检测：采用手触摸与肉眼观查结合的办法进行。4.3 零部件材料检测（项目及规定见标准3.4条）4.3.1 使用的材料，必须有生产厂方保持单，无保持单元者禁用。4.3.2 使用的材料厚度，使用卡尺测量，应符合图纸规定。4.4 耐火性能按GB7633 规定进行实验。4.5 耐风压实验（帘板强度实验）。从生产条件完全相同的帘板中，任意取出三片，将其横向啮合连接成卷帘状作为试件。将两端安嵌在实验台的导轨槽中，试件的受火面向上，将表8规定的耐风压值换算成载荷值后（涉及帘板自重），沙袋的放置顺序应满足相应标准，将沙袋均匀地放置在试件上，经10min后，用直尺测量帘板中心的挠度，按表8规定拟定其帘板强度。4.6 防烟性能按漏烟实验进行。4.6.1 试样尺寸。帘板有效面积1000mm1000mm。4.6.2 实验方法。将试样帘板镶嵌在测试装置的框架上，同时帘板与框架接触部分应用防烟密封材料密封，分别测量空气压差为10Pa、20Pa、30Pa时的漏气量，然后再换算成标准状态下（20，1.01MPa）；压差为20Pa；单位面积（m2）；单位时间（min）的漏气量，即为漏烟量，其值不大于0.2m3/m2min。4.7 噪音实验。噪音实验应在卷帘运营过程中用噪音检测仪在距离卷帘门1m，离地面1.5m处，水平测试三点，取其平均值，按表1规定鉴定。4.8 卷帘的启闭性能实验现场安装后，按3.10、3.11、3.12条规定执行。 4.9 烟感、温感、温度熔断的测试按其额定数值加热或烟，观测其动作执行情况。 钢质防火门招投标技术规定1、 合用范围本技术标准合用于*酒店钢质防火门工程招投标及现场施工指导。2、 依 据2.1 除另有注明外，本工程须符合设计规定、图纸和国家、地方及行业相关标准，重要涉及但不限于： 工程建设标准强制性条文2023年版 建筑工程施工质量验收统一标准（GB50300-2023） 钢质防火门通用技术条件（GB1295591） 高层民用建筑设计防火规范（GB50045-95 2023年局部修订） 人民防空工程设计防火规范（GB50098-98 2023年局部修订） 建筑设计防火规范（GBJ16-87 2023年局部修订） 建筑门窗术语（GB5823-86） 建筑材料不燃性实验方法（GB5464） 建筑装饰装修工程质量验收规范（GB50210-2023） 住宅装饰装修工程施工规范（GB50327-2023） 防火门（GB129552023） 防火及装饰规定详见附件图纸2.2 若承包商对以下规定有任何疑义，应立即与*有限公司联系，*有限公司对此有最终解释权，否则视为接受。3、 材料及配件规定3.1 钢质防火门的防火等级为 甲级、乙级、丙级（防火等级）带（或不带）亮窗 的防火门。3.2 门框、门扇面板及其加固件：采用不易锈蚀的电解钢板。门框采用1.2mm厚钢板，门扇面板宜采用0.8mm厚钢板，加固件采用1.2-1.5mm厚钢板，加固件如设有螺孔，钢板厚度应不低于是3.0mm。3.3 门扇内填充材料：门扇内采用不燃性材料珍珠岩防火板填实。3.4 门框密封槽内填充材料：门框宜设密封槽，槽内应嵌装不燃性材料制成的密封条。3.5 安装在钢质防火门上的五金配件（锁、合页、插销等）：材料熔融温度不低于950。其中闭门器采用 （品牌） ，防火锁采用 （品牌）。并经长岛旅业有限公司确认。3.6 安装在防火门上的合页采用 （品牌），每扇门的合页不得少于3个，合页承重的安全系数1.5。按不得使用双向弹簧，单扇门应设闭门器。3.7 盖缝板、闭门器和顺序器等：双扇门间必须有带盖缝板，并装设闭门器和顺序器等（常闭的防火门除外）。4、 设计、制作、安装及施工规定 4.1 钢质防火门设计图纸详建筑施工图。4.2 安装施工4.2.1 施工工艺流程协议签订 图纸汇签 复检报验 门框加工 门框进场报验、安装对已安装完门框及塞缝进行检查、报验 门扇加工 门扇、五金配件进场报验安装 对已安装完门扇、五金配件进行调试、报验 清理与自检 公司复检、报验 竣工验收 移交所有技术资料和工程移交 4.2.2 施工准备承包商项目经理及现场技术人员在进场前应认真审阅、熟悉图纸和有关的技术规定，做好图纸会审和技术交底工作；施工前承包商应及时向甲方和监理公司提供具体的安装图纸和施工组织设计，用于审核。正式施工前七天承包商有关人员进场查看施工条件，并与总包、监理、甲方等联系水、电、施工人员住宿安排、使用场地等相关施工准备事宜；施工人员、材料、设备应在施工前三天准备完毕。材料进场应向甲方、监理严格报验。4.2.3 门框安装及塞缝门框安装前，熟悉现场及技术交底，拟定启动方向，门框的安装要严格遵守设计和相关规范规定，门框的安装固定重要是通过连接件（上墙件）与墙体固定。工具选择：射钉枪、冲击钻、铁锤等。门框塞缝由防火门分包单位施工，应保证塞缝的饱满度达成90%以上。收边由总包单位施工。门框安装完毕之后，要对所有已安装完门框进行全面的调整、加固。做好工程的检查记录，存档备用，并做好工程的报验工作。4.2.4 门扇、五金配件安装施工前应仔细检查门框槽口，不得存留异物；胶缝应横平竖直，保持整体一致；五金配件应安装牢固、无松动、启动灵活。4.2.5 竣工验收验收前，承包商应按照规定的检测工序进行全面的质量检查、调整与检测、清理施工现场、拆除保护等工作。自检合格后，报甲方、监理检查验收，直至通过工程竣工验收为止。验收过程中，承包商需收集竣工资料，编制维护保修手册，移交工程技术资料等。4.2.6 技术保证资料钢质防火门工程生产厂家应及时提供如下技术保证资料： 消防报建（消防报建及验收由防火门分包单位自行负责）； 厂家产品供货证明； 产品出厂合格证； 钢质防火门检测报告； 消防产品型式认可证书（有效期一般为三年）；4.3 制作及安装技术规定4.3.1 外观质量 焊接规定：焊接应当牢固，焊点分布均匀，焊点应做防锈解决。不得出现假焊和烧穿现象。外表面塞焊部位应打磨平整。 喷涂规定：防火门表面应喷涂防锈底漆，漆层应均匀、平整、光滑、不得有堆漆、麻点、气泡、漏涂以及流淌等现象。防火门采用静电喷塑，喷塑规定平整、均匀、不掉色。 出厂产品应有商标、名称、型号规格、耐火极限、制造厂名称以及出厂日期等标志，商标设在门扇启动方向的反方向的上门框中间位置。 门框、门扇表面无明显凹凸、擦痕等缺陷。4.3.2 制作精度控制：工厂制作控制。 尺寸公差规定见表1。表1 尺寸公差表部位名称极限偏差，mm部位名称极限偏差，mm门扇高度+2-1门框槽口高度3门扇宽度-1-3门框侧壁宽度2门扇厚度+2-1门框槽口宽度1 形位公差规定见表2。表2 形位公差表名称测量项目公差，mm门框槽口两对角线长度差3门扇两对角线长度差3扭曲度5高度方向弯曲度2门框、门扇门框与门扇组合（前表面）高低差3 在闭门状态下，门扇应与门框贴合，其搭接量不得小于10mm，测量部位在门扇两侧和一个上侧中点外，读数取最大值，准确至1mm。门扇与门框之间的两侧缝隙不得大于4mm，上侧缝隙不得大于3mm，双扇门中间缝隙不得大于4mm ，测量部位均在门扇两侧或上侧或双扇门的中点处，读数准确至1mm。4.3.3 安装精度控制：一般在施工现场进行，通过防火门安装队伍和有关方面严格的安装质量控制程序来实现。根据建筑装饰装修工程质量验收规范（GB50210-2023）, 钢门窗安装的留缝限值、允许偏差和检查方法应符合表3的规定:表3钢门窗安装的留缝限值、允许偏差和检查方法项次项目留缝限值（mm）允许偏差（mm）检查方法1门窗槽口宽度、高度1500 mm2.5用钢尺检查1500 mm3.52门窗槽口对角线长度差2023 mm5用钢尺检查2023 mm63门窗框的正、侧面垂直度3用1 m垂直检测尺检查4门窗横框的水平度3用1 m水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心4用钢尺检查7双层门窗内外框间距5用钢尺检查8门窗框、扇配合间隙2用塞尺检查9无下框时门扇与地面间留缝48用塞尺检查同时,在安装过程中相关的参数控制如下: 门框与墙体之间缝隙宽度不易过大或过小，通常情况下，控制在10-30mm之间； 洞口墙体侧面应砌筑红砖或混凝土砌体埋件，用以固定钢质防火门； 门框每一个侧面需设有固定点4个； 门框安装时,应高出抹灰完毕面2-3mm,以便下一步墙面刮腻子、刷涂料；5、 成品保护（包装、运送、贮存、安装）5.1 材料或半成品构件贮存在通风干燥的库房中，避免与酸、碱等腐蚀性物质接触，底部垫高100mm以上，半成品普遍采用货架存放。所有材料在使用之前要保证整洁、无污染才干使用。5.2 产品平放时底部须垫平，门框堆码高度不得超过1.5m，门扇堆放高度不超过1.2m，产品竖放时，其倾斜角度不得大于200，长度不得大于5.0m。5.3 钢质防火门成品或半成品要用珍珠棉或不干胶胶纸进行包装保护，以避免运送、安装过程中导致防火门损伤、变形。5.4 门框安装完毕后，门扇安装之前，应采用5mm胶合板做护框解决，护框高度宜大于1.0m，以防止施工过程中手推车等硬物碰撞，导致门框变形。5.5 门扇安装完毕后，应采用塑料泡沫等材料进行成品保护，直至竣工验收。6、 项目特殊规定6.1 6.2 7、 附件具体规定详见有关的钢质防火门设计说明及图纸。 注 明：a)横线以上为招投标技术规定； b)横线以下为了解的内容8、 术语、符号、代号8.1 钢质防火门是指用冷轧薄板作门框、门板、骨架，在门扇内部填充不燃材料，并配以五金件所组成的能满足耐火稳定性、完整性和隔热性规定的门。8.2 钢质防火门名称符号为GFM。8.3 防火门耐火极限代号为甲、乙、丙。8.4 防火门代号现举例说明防火门代号：b门扇上设具有防火性能的玻璃，无玻璃代号略s门框双槽口d门框单槽口k有下框，无下框代号略l亮窗，无亮窗代号略1单扇门2双扇门5右开门6左开门代号示例：GFM-0921-bsk乙5-1表达钢质乙级单扇防火门，洞口标志宽度为900mm，高度为2100mm。门扇上设具有防火性能的玻璃，门框为双槽口结构，有下框，门的启动方向为右开门。GFM-1021-dl6丙-2表达钢质丙级双扇防火门，洞口标志宽度为1000mm，高度为2100mm。门扇不设具有防火性能的玻璃，门框为单槽口结构，没有下框，有亮窗，门的启动方向为左开门。8.5 门扇的开、关方向8.5.1 右开门比较简朴的判别方法：右开门顺时针方向关闭。8.5.2 左开门比较简朴的判别方法：左开门逆时针方向关闭。8.5.3 防火门应为向疏散方向启动的平开门，并在关闭后应能从任何一侧手动启动。9、 实验方法9.1 钢质防火门耐火性能按GB7633进行实验。对镶玻璃防火门应采用品有防火性能的玻璃，玻璃的耐火性能应达成有关的检测标准。9.2 不燃性材料按GB5464进行实验。9.3 钢质防火门规格尺寸可用钢卷尺、卡尺测量，需检测的规格尺寸如下： 门扇高度和宽度； 门框槽口尺寸； 门框侧壁宽度； 门框和门扇组合（前表面）高低差； 门扇扭曲度和宽度方向弯曲度；以上规格尺寸检测一般在工厂内进行，具体检测部位及检测方法详见钢质防火门通用技术条件（GB1295591）10、 检查规则10.1 出厂检查 检查项目为3、4.3.1、4.3.2。 检查按GB 2828规定，采用一般检查水平和II；合格质量水平6.5；一次正常检查抽样方案。10.2 型式检查 检查项目为4.1.3-耐火极限的规定。 有下列情况之一时，应进行型式检查： 新产品或老产品转厂生产时的试制定型鉴定； 正式生产后，如结构、材料、工艺、关键工序的加工方法有重大改变，也许影响产品性能时或正式生产后满四年时； 产品停产超过一年以上，恢复生产时； 发生重大质量事故时； 质量监督机构提出规定期。 防火门最小检查批量15樘，在生产单位库存中抽取。 每批同类产品抽取三个样品，抽其中一个进行检测，如合格，即为合格；如不合格，再抽一个进行检测，仍不合格为不合格。若其中一个进行检测不合格，第二个合格，再检测第三个样品做鉴定，如合格即为合格，如不合格即为不合格。11、 钢质防火门分类11.1 按门扇数量区分有钢质单扇防火门和钢质双扇防火门。11.2 按门扇结构区分有钢质镶玻璃防火门、钢质不镶玻璃防火门、钢质带亮窗防火门和钢质不带亮窗的防火门。11.3 按耐火极限区分有甲级防火门、乙级防火门和丙级防火门。11.4 甲级钢质防火门的耐火极限不得小于1.2h，乙级钢质防火门的耐火极限不得小于0.9h ，丙级钢质防火门耐火极限不应小于0.6h。12、 门扇内填充材料：应用不燃性材料填实，国家于二八年四月二十二日颁布GB129552023防火门新标准，并于二九年一月一日正式实行。新版标准中规定门扇内若填充材料，应采用对人体无毒无害的防火隔热材料，减少对人身健康的影响。木质防火门招投标技术规定本工程木质防火门的规格规定防火板厚度为6mm、所有聚酯发泡胶、门框必须加与门扇相同的防火板，油漆（颜色待定）成品门厚度为50mm。（用附门扇正面图、剖面图具体标注）；供货厂家须提供防火门所需的填充料及五金配件原生产厂家出具的经国家法定检测部门检测合格的产品鉴定证明。 本工程所使用的木质防火门必须符合以下规范规定：GB 191 包装储运图示标志GB 5464 建筑材料不燃性实验方法GB 5823 建筑门窗术语GB 5824 建筑门窗洞口尺寸系列GB 5825 建筑门窗开、关方向和开、关面的标志符号GB 6388 运送包装收发货标志GB 7633 门和卷帘的耐火实验方法GB 13685 建筑外门和风压变形性能分级及其检测方法GB 13686 建筑设计防火规范GBJ 16 建筑设计防火规范GBJ 45 高层民用建筑设计防火规范GBJ 206 木结构工程施工验收规范GBJ 210 装饰工程施工验收规范TJ 9 工业民用建筑结构荷载规范 一、Error! No bookmark name given.材料及防火规定1、填充材料 防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料。 防火门门扇填充的对人体无毒无害的防火隔热材料，应经国家认可授权检测机构检查达成GB 8624-2023规定燃烧性能A1级规定和GB/T 20285-2023规定产烟毒性危险分级ZA2级规定。或提供国家认可授权检测机构出具有效的相应检查报告。2、木材2.1、防火门所用木材应符合JG/T 122-2023中对 (中)级木材的有关材质规定。2.2、防火门所用木材应为阻燃木材或采用防火板包裹的复合材，并经国家认可授权检测机构按照GB/T 8625-2023检查达成该标准第7章难燃性规定。2.3、防火门所用木材进行阻燃解决再进行干燥解决后的含水率不应大于12 %；木材在制成防火门后的含水率不应大于本地的平衡含水率。 3、人造板防火门所用人造板应符合JG/T122-2023第5.1.2.2条中对(中)级人造板的有关材质规定。防火门所用人造板应经国家认可授权检测机构按照GB/T 8625-2023检查达成该标准第7章难燃性规定。4、材质4.1、 防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料，冷轧薄钢板应符合GB/T 708的规定。4.2、 防火门所用加固件可采用性能不低于热轧钢材的钢质材料，热轧钢材应符合GB/T 709的规定。5、其他材质材料5.1、防火门所用其他材质材料应对人体无毒无害，应经国家认可授权检测机构检查达成GB/T 20285-2023规定产烟毒性危险分级ZA2级规定。5.2、防火门所用其他材质材料应经国家认可授权检测机构检查达成GB/T 8625-2023第7章规定难燃性规定或GB 8624-2023规定燃烧性能A1级规定，其力学性能应达成有关标准的相关规定并满足制作防火门的有关规定。6、粘结剂6.1、防火门所用粘结剂应是对人体无毒无害的产品。6.2、防火门所用粘结剂应经国家认可授权检测机构检查达成GB/T 20285-2023规定产烟毒性危险分级ZA2级规定，或提供国家认可授权检测机构出具有效的相应检查报告。7、Error! No bookmark name given.配件1、防火锁7.1.1、防火门安装的门锁必须是防火锁。7.1.2、在门扇的有锁芯机构处，防火锁均应有执手或推杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)。7.1.3、防火锁应经国家认可授权检测机构检查合格，其耐火性能应符合国家相应规范规定。2、防火合页(铰链)防火门用合页(铰链)板厚应不少于3 mm，其耐火性能应符合国家相关规范规定。3、防火闭门装置7.3.1、防火门应安装防火门闭门器，或设立让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外，如管道井门等)。7.3.2、防火门闭门器应经国家认可授权检测机构检查合格，其性能应符合GA93的规定。 7.3.3、自动关闭门扇的闭门装置，应经国家认可授权检测机构检查合格。4、防火顺序器双扇、多扇防火门设立盖缝板或止口的应安装顺序器（特殊部位使用除外），其耐火性能应符合附录C的规定。5、防火插销采用钢质防火插销，应安装在双扇防火门或多扇防火门的相对固定一侧的门扇上（若有规定期），其耐火性能应符合附录D的规定。6、盖缝板7.6.1、平口或止口结构的双扇防火门宜设盖缝板。7.6.2、盖缝板与门扇连接应牢固。7.6.3、盖缝板不应妨碍门扇的正常启闭。7、防火密封件7.7.1、防火门门框与门扇、门扇与门扇的缝隙处应嵌装防火密封件。7.7.2、防火密封件应经国家认可授权检测机构检查合格，其性能应符合GB/16807的规定。8、Error! No bookmark name given.耐火性能防火门的耐火性能应符合表1的规定。表1按耐火性能分类名称耐火性能代号隔热防火门（A类）耐火隔热性0.50 h耐火完整性0.50 hA0.50（丙级）耐火隔热性1.00 h耐火完整性1.00 hA1.00（乙级）耐火隔热性1.50 h耐火完整性1.50 hA1.50（甲级）耐火隔热性2.00 h耐火完整性2.00 hA2.00耐火隔热性3.00 h耐火完整性3.00 hA3.00部分隔热防火门（B类）耐火隔热性0.50 h耐火完整性1.00 hB1.00耐火完整性1.50 hB1.50耐火完整性2.00 hB2.00耐火完整性3.00 hB3.00非隔热防火门（C类）耐火完整性1.00 hC1.00耐火完整性1.50 hC1.50耐火完整性2.00 hC2.00耐火完整性3.00 hC3.00二、Error! No bookmark name given.加工工艺和外观质量规定 1、加工工艺质量本工程木质防火门须使用难燃木材，或难燃人造板材料，或其他材质材料制作防火门的门框、门扇骨架和门扇面板，门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料，与防火五金配件等共同装配成防火门，其加工工艺质量应符合5.5条、5.6条、5.7条的规定。2、外观质量木质防火门其外观质量应分别符合以下相应规定：割角、拼缝应严实平整；胶合板不允许刨透表层单板和戗槎；表面应净光或砂磨，并不得有刨痕、毛刺和锤印；涂层应均匀、平整、光滑，不应有堆漆、气泡、漏涂以及流淌等现象；Error! No bookmark name given.3、门扇质量门扇质量不应小于门扇的设计质量。注： 指门扇的重量。4、尺寸极限偏差防火门门扇、门框的尺寸极限偏差应符合表4的规定。表4尺寸极限偏差 单位为毫米名称项目极限偏差门扇高度H2宽度W2厚度 T+2-1门框内裁口高度 H3内裁口宽度 W2侧壁宽度 T2Error! No bookmark name given.5、形位公差门扇、门框形位公差应符合表5的规定。表5形位公差名称项目公差门扇两对角线长度差|L1-L2|3 mm扭曲度D5 mm宽度方向弯曲度 B12 高度方向弯曲度 B22 门框内裁口两对角线长度差L1L23 mmError! No bookmark name given.6、配合公差(1)、门扇与门框的搭接尺寸（见图14）。门扇与门框的搭接尺寸不应小于12 mm。(2)、门扇与门框的配合活动间隙1）、门扇与门框有合页一侧的配合活动间隙不应大于设计图纸规定的尺寸公差。2）、门扇与门框有锁一侧的配合活动间隙不应大于设计图纸规定的尺寸公差。3）、门扇与上框的配合活动间隙不应大于3 mm。4）、双扇、多扇门的门扇之间缝隙不应大于3 mm。5）、门扇与下框或地面的活动间隙不应大于9 mm。6）、门扇与门框有合页一侧、有锁一侧及上框的贴合面间隙均不应大于3 mm。7）、防火门开面上门框与门扇的平面高低差不应大于1 mm。三、安装偏差规定根据木质防火门安装的留缝宽度木质防火门安装的留缝宽度，门扇对口缝、扇与框间立缝为1.52.5mm、框与扇间上缝为1.01.55mm。要保证扇与框间单边立缝为1.52.5mm，安装时门扇的再次切削加工量为3.07.0mm。木质防火门制作允许偏差中门框和门扇的翘曲允许偏差分别为3mm和2mm，木质防火门安装的允许偏差中框与扇接触面平整度允许偏差为2mm。1、小五金安装规定，规定安装齐全，位置适宜，固定可靠： （1）、合页距门上、下端宜取立挺高度的 l10，并避开上、下冒头，安装后应开关灵活； （2）、小五金均应用木螺丝固定，不得用钉子代替。应先用锤打入l3深度，然后拧入，严禁打入所有深度。采用硬木时，应先钻23深度的孔，孔径为木螺丝直径的0.9倍； （3）、不宜在中冒头与立挺的结合处安装门锁； （4）、 门拉手应位于门高度中点以下，门拉手距地面以0.9一1.05m
