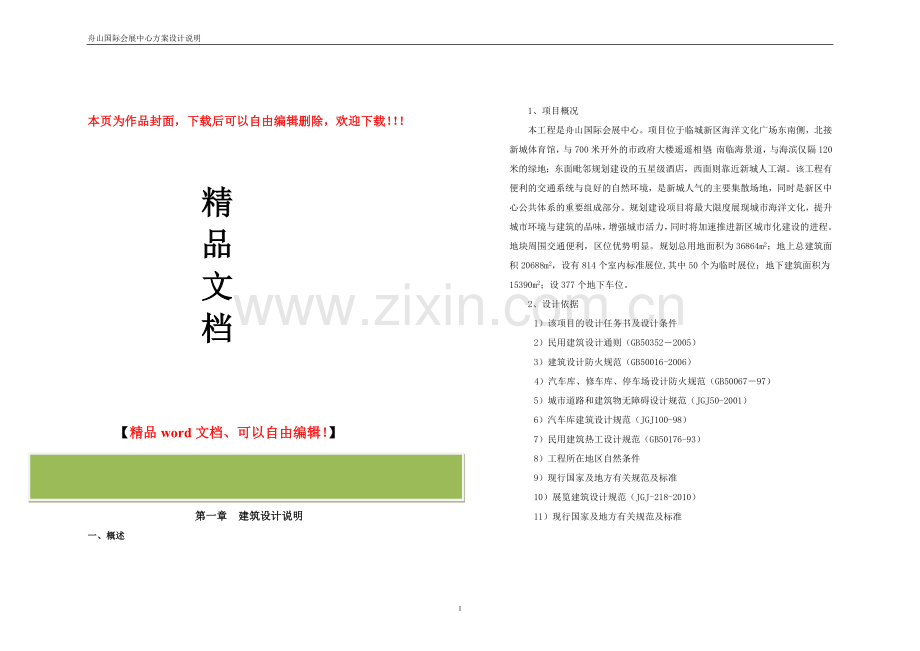

建筑设计方案文本-国际会展中心.doc

舟山国际会展中心方案设计说明本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】舟山国际会展中心方案设计说明第一章 建筑设计说明一、概述1、项目概况本工程是舟山国际会展中心。项目位于临城新区海洋文化广场东南侧，北接新城体育馆，与700米开外的市政府大楼遥遥相望；南临海景道，与海滨仅隔120米的绿地；东面毗邻规划建设的五星级酒店，西面则靠近新城人工湖。该工程有便利的交通系统与良好的自然环境，是新城人气的主要集散场地，同时是新区中心公共体系的重要组成部分。规划建设项目将最大限度展现城市海洋文化，提升城市环境与建筑的品味，增强城市活力，同时将加速推进新区城市化建设的进程。地块周围交通便利，区位优势明显。规划总用地面积为36864m2；地上总建筑面积20688m2，设有814个室内标准展位,其中50个为临时展位；地下建筑面积为15390m2；设377个地下车位。 2、设计依据1）该项目的设计任务书及设计条件2）民用建筑设计通则（GB503522005）3）建筑设计防火规范（GB50016-2006）4）汽车库、修车库、停车场设计防火规范（GB5006797）5）城市道路和建筑物无障碍设计规范（JGJ50-2001）6）汽车库建筑设计规范（JGJ100-98）7）民用建筑热工设计规范（GB50176-93）8）工程所在地区自然条件9）现行国家及地方有关规范及标准10）展览建筑设计规范（JGJ-218-2010）11）现行国家及地方有关规范及标准二、总体设计1、设计理念强调建筑融入城市，土地开发高效益的同时兼顾地区中长期发展，秉承临城新区关于“可持续发展”的理念,打造特色鲜明的东部会展城市之都。利用会展中心的有利条件及良好的自然环境,提升城市环境和建筑品位,增强城市活力。规划设计力求高起点、高追求、高品质，使建筑方案具有前瞻性与文化象征性,并大胆运用现代设计理念和技术成果,创造出拥有海洋文化内涵及充满现代生活气息的时代建筑。建筑以自然和谐为原则，注重提取生态生物海贝为基本元素，模仿其海贝自身的自然纹理，将之与建筑相结合。建筑整体分为三大部分：曲线型屋面、入口波浪形屋顶兼大雨棚、北面类椭圆形铝板屋面。以屋面的条形铝构架来展现海贝的纵向褶皱的条纹肌理，并用裙边的通透的条状钢构件来展现贝壳的锯齿状的环形边缘，并赋以半透明的波浪形膜状结构的屋顶，更有浅滩海贝的深刻含义。建筑整体造型与结构自然结合，整个结构体系以钢桁架顺着其屋顶的放射状纹理做支撑，这种形式既反映出科学的技术逻辑，又表现出飘逸的艺术造型。整个建筑在不同角度、不同时间，给人以无限遐想，充满灵感、幻趣和想象力的空间设计和多样化的主题风格，表现出独特的建筑个性。同时搭配北面的螺型体育馆，别有海边建筑的特色。2、总体布局及交通组织规划片区东西向256米，南北纵深144米，场地基本平整。基地南面是一纵深42米的城市绿地，利用这一地理优势基地考虑在南面结合绿化带做主入口广场布置，同时在主入口两侧布置机动车和非机动车的停靠位置。在基地西面考虑创造一个馆前广场作公共集散广场并兼做室外临时展区（可设室外临时展位244个），它由一个正式的城市广场、树阵、旗列和雨篷覆盖组成，为参观者拓展一个优美的视觉和步行空间，同时可做室外活动和临时停车之用。基地北面则为货流装卸、运输场地，东面则是与相配套五星酒店相连接的硬质铺装场地。场地四面均临城市道路，便于参观者到达。建筑人流主入口设在展览馆南面，参观者将主要从南面、西面两个方向的大型公共广场直接进入到展览馆内，并在该广场区域内最大限度地限制机动车的流动。东西面的次入口可做人流兼货口；地下室机动车出入口则设置到基地的西北角和东南角，避免人流、车流的交叉。本工程室外场地设计标高相当于绝对标高3.10米，会展中心0.000相当于绝对标高3.25米，室内外高差0.15米。 室外场地做平整处理。3、总体消防设计（详见消防设计专篇）4、绿化与环境绿化系统的设计将成为舟山国际会展中心的重要组成部分，会展中心的绿化主题应该合乎市民的审美情趣：洗练的线条、简洁的体面组合、开阔的视野和动感的构图。主入口东西两翼的公共绿地结合机动车和非机车的停靠，做绿化条纹、铺地、步道等元素的变化布置。建筑的西侧做大面积的硬质铺地广场，并在广场南北两侧布置绿化种植池，结合建筑周边布置的2块大面积的水池，形成水体、树木、草坪、雕塑、小品、构筑物等各个景观节点，使整个环境富有生活情调和浪漫色彩，整体效果更为灵动活泼。5、 技术经济指标总经济指标：总用地面积： 36863平方米总建筑面积： 36078平方米其中：地上建筑面积：20688平方米 地下建筑面积：15390平方米容积率：0.56建筑密度：46.8%绿地率：7.0%停车位：421辆（其中地下377辆、地上临时车位44辆）三、建筑设计 1、各层平面功能布置及空间设计会展中心平面功能布置简洁。考虑到会展建筑的使用特点，便于室内布展和空间的开阔，建筑主要功能区展厅为一层中间63米无柱大空间展厅，展览高度为11米-20米，内布置764个3米*3米国际标准展位。大部分的人流可通过展厅南面的主入口大厅和东西面的次入口进入展厅内部。在南北面则做局部2到3层，作为辅助功能房间。在建筑一层位置南面布置入口大厅，局部可做临时展厅，可设50个临时展位，南面二层则为设备夹层，三层布置洽谈室、接待室、会议、办公等功能。同时在一层、二层局部做局部通高处理，满足主入口空间的舒适性。建筑北面一层布置设备用房、货流通道和展方库房。2条贯穿建筑北面辅助功能的货口最小净尺寸分别为为4.2*4.5米（高度）和5米*4.5米（高度），通过这2个货口可直接将货车开进建筑内部，便于货物的运输和布展。北面二层为设备用房。地下车库2个出入口分别布置在建筑的东南角和西北角。展厅以下的地下室大空间部分布置机动车停靠，靠北部分柱网密集处则集中布置设备用房和戊类仓储用房。2、垂直交通由于会展中心主要以一层会展为主要使用空间，所以垂直交通上之需要满足平常人流的使用疏散即可。建筑主入口大厅处设2个疏散楼梯，便于洽谈人流和办公人员的使用和疏散，同时在地下室层和首层处设剪刀双跑楼梯，方便地下室人员的使用和疏散。建筑北面后勤区设2个疏散楼梯，便于二层设备房和地下室的人员使用和疏散。3、立面 屋顶设计建筑坐南朝北，外围护结构采用浅色。立面上以大面积的玻璃幕墙和双层多孔板为主要手法，让其在一条赋予波浪变化的母线上上下下浮动变化，产生丰富的韵律，如同一条扭动的飘带，又如平静的海面中浮现的一圈圈涟漪。同时在建筑外部幕墙处做立杆均匀分割，在丰富变化的同时又有一种规律美，又可满足幕墙的外支撑结构需求。屋面板采用筒形的规则曲面金属板，按造型的需求，在筒形曲面上进行分割、剪切。同时在曲面上附加造型所需要的19条长短、高度不一长条形铝构件，呈放射状布置，并在构件边上双侧做玻璃采光顶，在满足功能性要求的同时来展现海贝的纵向褶皱的条纹肌理。整个屋面犹如一个巨大的扇形贝壳，虚实穿插，惟妙惟肖。由于建筑东西面采光面较大，幕墙采用贴膜的形式，可大幅降低太阳辐射造成的空调负荷。屋面板考虑预留一定宽度的缝隙，当雨水由上冲刷下来时，泥沙不会积累，而是通过每道缝隙流到防水层，然后再被集中处理。这种手段有效地减弱泥沙对金属板的污染，壳体金属板上也预留适当的挂钩、挂点，以便维护人员上去进行清理工作。再加上定期使用预留的喷淋设施进行清洗，可保持壳体的清洁。4、夜景设计烘托景观特色，强化体验功能。通过不同层次的照明设计，以达到整体和谐、生动鲜明的夜景效果。第一主要包括绿化带和广场。该层次的控制有助于增强公共活动人流的场所体验，形成连续的基调灯光带。一般地带景观照明突出景物，用偏冷色调散射灯光照明水体，树木、小品、构筑物等；周边活动频繁处以偏暖色调的灯光为主，使之富有生活情调，与非重点段的冷色调形成对比，可使用广场地灯、草坪灯对铺装和草地做重点处理；广场照明宜产生强弱相间的节奏感，需要有起承转合，需要高潮和收尾；在非重点照明地带，应主要以道路为主，背后建筑以建筑透光为主，不做重点渲染。第二主题照明区为中心会展建筑及周边区域，其色彩以明快大方为主，注意阶梯层次感，突出主题建筑。第三建筑顶上照明，宜采LED点光和线光点缀，把顶部的结构完整的交代清楚。同时相辅相成的灯光转换可演绎出庄严、宏伟的建筑主题。第二章 结构设计说明一、 设计依据、资料1.本工程按照国家有关结构设计规范进行设计2.采用的主要规范、规程：建筑结构可靠度设计统一标准 【GB 50068-2001】建筑工程抗震设防分类标准 【GB 50223-2008】建筑结构荷载规范 【GB 50009-2001】（2006年版）混凝土结构设计规范 【GB 50010-2002】建筑抗震设计规范 【GB 50011-2010】建筑地基基础设计规范 【GB 50007-2002】钢结构设计规范 【GB 50017-2003】地下工程防水技术规范 【GB 50108-2008】建筑桩基技术规范 【JGJ 94-2008】建筑钢结构防火技术规范 【CECS 200:2006】国家和浙江省其他的相关设计规范和规定3设计荷载荷载取值除特别要求外均按建筑结构荷载规范（GB50009-2001、2006年版)（1）风荷载根据建筑结构荷载规范，本工程单体建筑高度略低于24米，故主体结构基本风压按50年一遇标准取值，舟山市的基本风压为W50=0.85kN/m2，钢屋盖部分属于风荷载敏感结构，则按100年一遇取值，为W100=1.0kN/m2。本工程的地面粗糙度取C类。（2）雪荷载根据建筑结构荷载规范（GB50009-2001），舟山市50年一遇的基本雪压为S0=0.50kN/m2，屋面的基本雪压与均布活荷载不同时组合。（3）地震作用根据建筑抗震设计规范（GB50011-2010），舟山市的建筑抗震设防烈度为7度，第一组，设计基本地震加速度值为0.1g。（4）楼面活荷载楼面类别活荷载标准值kN/m2办公、会议、接待、休息等2.0餐厅，一般走廊、门厅、楼梯2.5大会议室、微机房、控制室等3.0消防疏散楼梯、走廊，电梯前室3.5地下停车库及汽车通道，设坐厕的卫生间4.0档案库、储藏室5.0底层展厅10.0通信机房，消防控制中心6.0通风机房，电梯机房7.0冷冻机房8.0变配电间，发电机房，水泵房10.0消防车通道（双向板楼盖）20.0不上人屋面0.5其余设备用房（如UPS间等）等根据实际荷载未注明荷载均按有关规定、规范取值4设计标准结构安全等级均为二级；结构设计使用年限均为50年；抗震重要性类别均为标准设防类（丙类）（注：设计容纳人数按小于5000考虑）；地基基础设计等级为乙级。结构抗震等级：主体结构为多层框架-剪力墙结构体系形式，屋盖为空间钢结构框架部分：抗震等级为二级。（按少墙大跨度框架定）剪力墙：抗震等级为三级。钢结构屋盖：抗震等级为四级。（参照GB50011-2010新规范确定）二、 结构体系及设计方案（一）基础及地下室拟采用桩筏基础。根据附近工程的相关资料，基桩可选择高强预应力混凝土管桩或钻孔灌注桩。相较而言，预应力混凝土管桩更适合本工程，该桩型除了较容易进行桩身质量控制及施工成桩便捷性外，还具有较高的价格优势。此外，其承载力可通过现场静载试验确定，使之经济性及安全性得以完全发挥及保证。具体桩型、桩长选择根据地质勘探资料进一步确认。地下室为地下一层钢筋混凝土结构，为大面积、大开挖的基坑工程。基坑开挖需结合拟建场地工程地质和水文地质资料进行周密的施工组织设计，包括适当控制地下水位、坑边基坡稳定的支护措施、保护坑底土稳定（控制回弹量）和不受扰动，以及减少对周边环境的影响等。支护结构既要具备开挖及地下室施工过程中的安全性，又要满足投资少的要求。地下室为超长混凝土结构，拟结合结构布置方式适当设置后浇带，并采取相应的措施，减少并改善地下室因超长带来的不利因素。（二）上部结构结合建筑的功能布置及体型特点，本项目下部单体结构采用现浇钢筋混凝土框架-剪力墙结构形式，该体系抗震性能良好，其中的框架结构构件布置灵活，能较好的实现建筑功能及布置要求。剪力墙结构则能提供较好的抗侧能力，确保整体结构良好的抗震、抗风性能。屋盖部分是本项目的建筑亮点，结构设计中拟采用空间三角形管桁架作为屋面体系的主承力构件，其桁架弦杆弧度及走向与建筑屋面造型相契合，同时亦作为屋面外凸采光条窗的下支撑。管桁架间布置纵向檩条及屋面支撑，其上铺设屋面覆盖系统。空间三角形管桁架采用无缝钢管进行相贯线顶接焊制成，单榀桁架受力模式呈现“拱-梁”行为，以梁形式为主，拱形式为辅，并通过对桁架支座的前期释放、后期固定的方式实现该受力模式。构件截面方面：框架主梁的高度约为梁跨的1/101/12，次梁高度约为梁跨的1/101/15，板厚约为板跨的1/301/40。墙、柱轴压比及结构位移按规范要求控制，并适当采用高标号混凝土及高强钢筋，以减小柱墙截面及提高经济性，增加建筑空间使用率。计算分析方面：主楼结构计算采用有限元程序进行分析。以PKPM系列软件SATWE及PMSAP的计算结果作为主要的设计及配筋依据。其中SATWE软件采用空间杆单元模拟梁、柱及支撑等杆件，用在壳元基础上凝聚而成的墙元模拟剪力墙。对于屋盖等受力复杂部位，及整体协同作用，则拟采用SAP2000程序进行深入分析。三、 结构材料1混凝土：基础及地下室外墙、上部结构梁板采用C30级；主体结构框架柱采用C40C30级（视轴压比而定）；地下室混凝土抗渗等级P6；地下室基础垫层采用C15级。2普通钢筋：HPB235（级钢筋，fy=210N/mm2）HRB335（级钢筋，fy=300N/mm2）HRB400（级钢筋，fy=360N/mm2）为节省钢材，节约造价，降低结构配筋量，尽量采用高强度钢筋。3型钢及钢板材：Q235B、Q345B等焊接性及抗震性良好的钢材。4墙体：填充墙尽量采用混凝土空心砌块、加气砼块（砂质）或其它轻质隔墙材料。以减轻结构自重，减少梁、柱、墙、基础构件截面及配筋量。四、 其他事项1. 钢结构防火根据建筑钢结构防火技术规范（CECS200：2006），本工程按耐火等级一级考虑，其钢结构部分的耐火极限时间如下：屋盖钢梁：1.50小时（屋盖承重构件）钢构采用防火涂料的防火方式，则为钢梁：薄型或超薄型防火涂料（膨胀型）2. 钢结构涂装本建筑钢结构部分须进行防锈及防火处理。防锈采用防锈涂料，可选用水性无机富锌漆等。防火采用防火涂料，为使表面平整美观，对于防火时间小于2.0小时者，可采用薄型或超薄型防火涂料。第三章 给排水设计说明第四章 电气设计说明第五章 暖通设计说明第六章 消防设计一、建筑消防设计1、消防设计依据及引用规范1）民用建筑防排烟技术规程 （DGJ08-88-2000）2）自动喷水灭火系统设计规范 （GB50084-2001）3）火灾自动报警系统设计规范 （GB50116-98）3）建筑设计防火规范 （GB50016-2006）4）其它有关规范。2、工程概况本工程为舟山市国际会展中心，建筑高度为23.5米，局部两到三层，结构形式为钢筋混凝土结构加钢结构。建筑主要功能区展厅为一层，桁架结构下净高11-20米；地下室一层，高度为5.0米。总建筑面积36078，其中地上20688，地下15390。本工程属多层建筑，耐火等级为二级，其地下室的耐火等级为一级。3、总平面消防设计建筑四周设有环形消防车道，车道宽度7.0米。4、建筑消防设计1）会展中心消防体系构成 会展中心的消防体系主要由消防设施防灾体系和管理体系组成。消防设施防灾体系主要有：火灾自动报警系统、避难引导设施、应急广播、消防电话、应急照明、疏散指示灯、2)建筑展厅平面形状为为189mX90m（最大进深）不规则曲面，室内展厅防火分区面积达14408平米，未设置穿越建筑物的消防车道和避难通道，也无任何防火分隔，该防火分区面积超过建筑设计防火规范规定的最大防火分区面积10000平米。展厅内某些点至最近疏散口的直线距离超过37.5米，且疏散门的宽度综合不满足消防疏散要求。第七章 卫生防疫与环境保护一、环保1、生活污废水排入市政排污管网，实验污水经过处理后排入市政排污管网。2、所有通风机选用低噪声型，各送、排风机前后均接软接头。3、水泵均设橡胶减振块，进出口水管均装可曲线软接头。4、对有噪声的机房，建筑在构造上均作隔声处理，加吸声材料及隔声门。二、卫生防疫1、不能直接通风部分，均设机械排风。2、每层楼设生活垃圾收集桶，每天定时统一收集致垃圾回收。3、车库排气口与实验室废气通至屋顶高空排放，有害气体加处理装置，以符合环保要求。三、劳动保护1、水泵房、变配电等机房均设有单独控制室，根据卫生要求送新风。2、所有机房、设备布置均满足必须的操作距离。四、暖通环保第八章 节能设计专篇一、设计依据与标准1）智能建筑设计标准（GB/T50314-2000）2）采暖通风及空调设计规范（GBJ19-87）3）公共建筑节能设计标准（GB50189-2005）4）国家经贸委协同国家电力公司出台的峰谷分时电价政策5）国家颁布的其他有关节约能源及合理用能的现行政策和规定二、建筑能耗现状与本项目节能标准近年来，随着城市化进程的不断发展，城市建筑能耗迅速增长。据报导，我国建筑能耗目前占国民经济总能耗的25%左右，是呈递增趋势。不仅如此，随着人们为追求健康、舒适的居住和工作环境而普遍使用空调设施，电网中的非均衡性负荷日益增长，供电峰谷平衡难题将会凸显，据统计表明，国内部分大城市的高峰用电量中空调用电就占了30%以上。这样使得电力系统峰谷差急剧增加，电网负荷明显下降。拟建项目预计消防、照明、动力、空调，各类设施用电总装机容量较大，能源消耗相对较高。建筑能耗不仅影响国家能源供应，而且能源使用效率的高低还影响环境。随着消耗的能源日益增多，相伴而来的保护环境的压力日益增大。建筑物寿命一般较长，建筑节能改造难度很大，因此在设计之初便考虑建筑能耗与环境影响便显得至关重要和紧迫。建筑节能不是单靠墙体保温等措施等可以解决的，更需要从建筑设计到建筑细部构造处理以及环境控制设备及系统等各种技术的集成来解决。三、节能降耗主要措施1、建筑结构节能本工程采用楼宇自动化管理系统（BAS），对建筑物内的空调、通风系统、给排水系统、照明系统等进行监督和控制，尤其是对这些系统的电器设备运行进行控制。围护结构隔热设计保证维护结构隔热性能符合规定要求。外墙采用无机保温砂浆，屋面采用聚苯乙烯保温板，窗墙面积比小于0.7，减少传热负荷50%，所有屋顶均做隔热层，减少日射影响。设可开启外窗，门窗开口位置及形式有利于自然通风。加强围护结构的气密性处理，外墙与屋顶的接缝处作密封处理，保证围护结构的空气阻透要求。加强隔热保温，选择导热系数0.035w/m2.c的高效保温材料，减少热损失。选择气密性好的空气处理设备，风管连接处采取涂密封胶处理，减少因漏风面导致的能量损失。2、采用节能型建筑材料大力推广应用新型、轻质、节能、保温、隔热、环保墙体材料。如外墙、楼梯间及防火隔墙采用混凝土多孔砖，配内隔墙采用轻质砂加气混凝土砌块，以有效减轻结构自重。3、采用先进适用的节水措施1）采用市政水压供水。选用内壁光滑、阻力小的给水管材，减少管道的阻力损失和水泵扬程。2）采用节水器材、器具。 在厨房、每层公共卫生间、水箱与水池进水管、建筑物引入管等处均设水表计量。公共卫生间洗手盆龙头采用红外线感应龙头。小便器冲洗阀采用感应式冲洗阀。坐便器采用6L坐便器。采用分区供水方式，控制各用水点流出水头 4、电气节能措施1）变压器选用高效率、低能耗产品。 2）本工程照明灯具以日光灯及节能灯为主，日光灯采用电子镇流器，既提高了功率因素又降低了能耗。 3） 变配电房尽量接近负荷中心,以减少线路消耗。 4）减小导线长度，线路尽可能走直线，少走弯路，以减少导线。 5）尽可能利用自然光线，沿窗灯具单独回路控制，节省电能。 6）空调及水泵等设备选用节能性能良好的产品。 7）楼梯等公共部位照明采用延时节能开关控制。5、暖通节能措施1）变冷媒流量多联机系统，标准工况下机组能效比(EER)不小于2.8 ，部分负荷性能系数（IPLV）不小于3.2；。 2）多联变频空调系统分层设置，末端根据使用要求独立控制，主机按照末端负荷变频运行，部分负荷下系统运行效率高。第九章 劳动保护一、建筑1、电梯选用劳动保护部门认可的产品。2、噪声较大的设备用房墙面作吸声处理。二、电气1、为防止及减少漏触电事故的发生，本工程所有插座回路均设置性能可靠的漏电保护开关，并专设PE线与接地体联结。2、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地可靠，且全长有不少于两处与接地干线相连接。4、消防设备及重要机房内设置应急照明。5、所有灯具的金属外壳均可靠接地。6、变压器设IP20保护罩， 以防止触电事故的发生。第十章 无障碍设计1、在人行道路的各个路口设有缘石坡道，并设有行进盲道。2、建筑主入口处设有残疾人坡道。3、建筑内部一层设无障碍厕所。9
