水利工程设计质量手.pdf

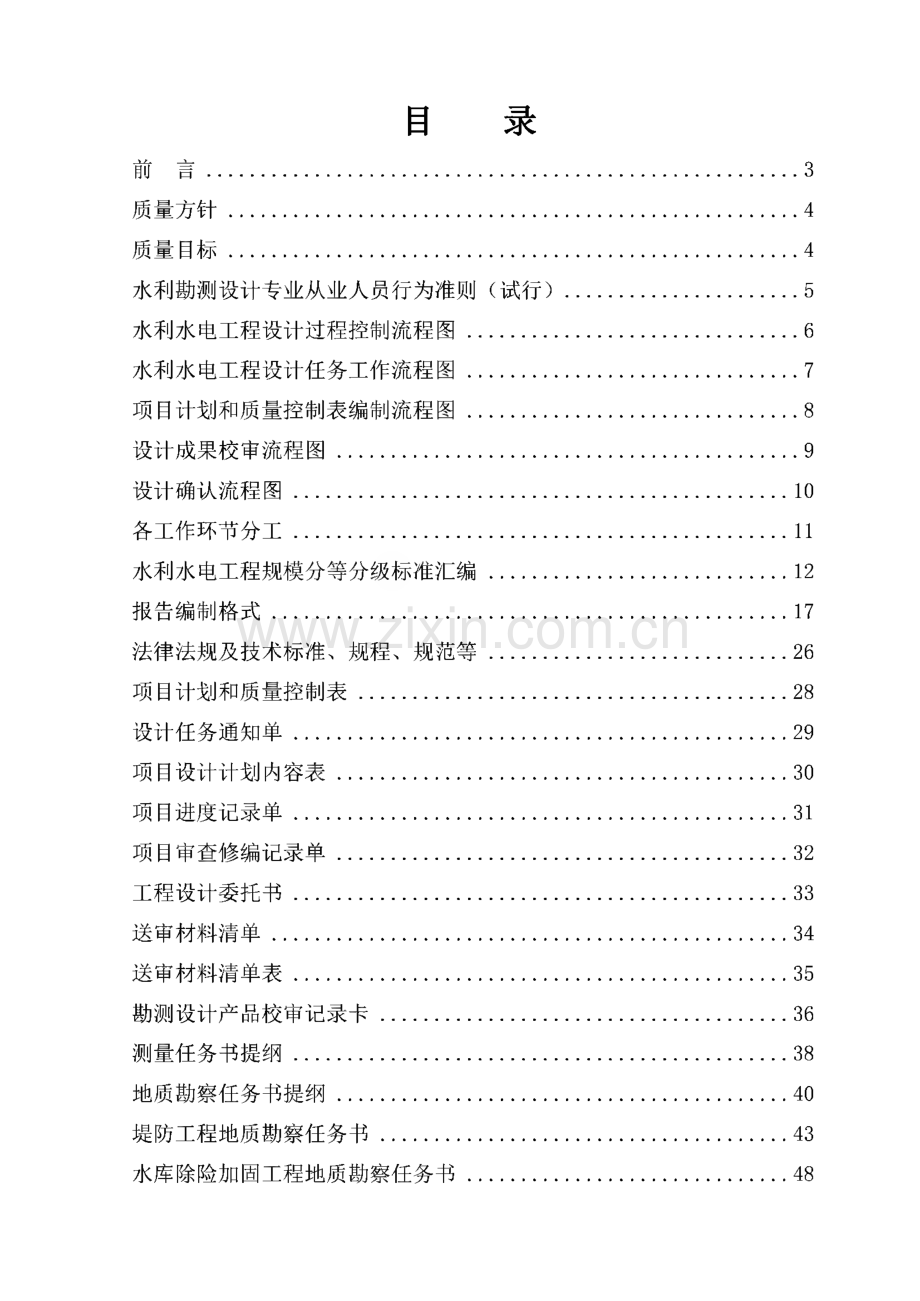

质 量手册XXX水利水电勘测设计院 目 录前言.3质量方针.4质量目标.4水利勘测设计专业从业人员行为准则（试行）.5水利水电工程设计过程控制流程图.6水利水电工程设计任务工作流程图.7项目计划和质量控制表编制流程图.8设计成果校审流程图.9设计确认流程图.10各工作环节分工.11水利水电工程规模分等分级标准汇编.12报告编制格式.17法律法规及技术标准、规程、规范等.26项目计划和质量控制表.28设计任务通知单.29项目设计计划内容表.30项目进度记录单.31项目审查修编记录单.32工程设计委托书.33送审材料清单.34送审材料清单表.35勘测设计产品校审记录卡.36测量任务书提纲.38地质勘察任务书提纲.40堤防工程地质勘察任务书.43水库除险加固工程地质勘察任务书.48制图标准.53水利工程建设安全生产监督检查导则有关勘察（测）设计单位安全生产监督检查内容.54质量评定与工程验收.55工程业务联系单会审表.60现场服务记录.61项目委托书评审表.62资料验收单.63项目复印申请单.64设计文件出院登记单.64设计更改（补充）通知书.65外派专业技术培训申请单.66福建省勘察设计企业信用等级评价意见表.67小型水库大坝安全评价报告编制目录（参考）.68水库除险加固初步设计报告编制目录.70堤防工程初步设计报告编制目录（参考）.77工程竣工验收设计工作报告编制目录.80土石坝坝坡稳定、渗流分析计算工况的选择.84设计项目分级校审表.87前s本手册是在我院的质量手册（试行）（2010年版）的基础上，并 结合我院的生产、管理实际修订编制而成。规定了我院的质量方针、质 量目标，并阐述了质量管理体系过程之间的相互作用，是全院实施质量 管理，开展质量策划、质量控制、质量保证和质量改进活动的纲领性文 件，现予以批准发布实施。本手册发布实施后，全院与质量有关的各部门及各级人员必须认真 贯彻执行，实现我院的质量方针和质量目标，开辟我院高质量、高效益、高信誉的持续发展道路。质量方针科学管理，技术规范，客观公正;团结协作，持续改进，顾客满意。质量目标1、向顾客提供的勘测设计产品、咨询服务产品的合 格率为100%,优良品率不低于70%。2、顾客满意率达到90%以上。水利勘测设计专业从业人员行为准则（试行）一、恪尽职守奉献水利爱岗敬业，有强烈的事业心和责任感；吃苦耐劳，不畏艰难，甘愿 为事业和团队牺牲个人利益，励志为水利事业多做贡献。二、精心设计质量第一树立质量为本的思想，遵守勘测设计相关的法律法规，执行勘测设 计技术、质量和管理标准。尊重规律，严谨求实，精益求精，提供安全、优质、环保的勘测设计产品。三、崇尚科学创新进取弘扬科学精神，遵循自然规律，更新观念，创新技术，积极研究和 采用新材料、新技术、新方法、新工艺，把人水和谐、可持续发展理念 贯穿于规划、勘测、设计全过程。四、诚实守信服务优良严格信守合同，认真履行承诺，维护单位信誉；尊重客户，善于沟 通，及时深入现场，主动出谋划策，积极解决问题，竭诚为客户提供热 情、周到、细致的服务。五、持续学习 业务精湛树立终身学习、团队学习的理念，争做学习型职工。勤于学习，善 于总结，注重实践，学以致用，不断更新知识，提高业务能力和技术水 平。六、团结协作廉洁从业顾大局，讲团结，能包容，善协作。服从工作安排，不推诿扯皮；尊重知识产权，不剽窃他人设计成果；严守商业秘密，不损害客户和单 位利益；坚持原则，不徇私情，不弄虚作假；廉洁奉公，不谋私利，不 私揽勘测设计业务，不向客户索取额外报酬。水利水电工程设计过程控制流程图设计评审 确定目标任务下达 配备人员拟定计划设计策划前期服务 收集资料可行性 研究确定规模 技术指标 初步方案方案评审 确定方案 中标调整初步设计施工图 设计后期服务设计计算 专业协调设计计算 专业配合 绘制图纸技术交底 现场配合图纸校正 审核审定调整优化反馈修改 批准出件 文件归档设计更改 阶段验收 验收使用回访调查 总结提高 整理归档水利水电工程设计任务工作流程图任务来源生产办沟通 确定设计 确定时间合同洽谈 记录归档任命项目负责人 组成项目工作组 指定联系人初步资料收集 现场查勘辅助生产安排 编制项目计划 和质量控制表校审 流程设计审查会 确认流程提交成果工程验收项目计划和质量控制表编制流程图有问题或不合格有问题或不合格项目负责人 编写质量控制表各科室主任审查生产计划总工批准一总工办跟踪设计成果校审流程图卫项目负责人汇总、输出,总办检验（计算书工作底图 校核记录）成果审查成果复制有问题或不合格有问题或不合格设计确认流程图项目组存档批准后的文件需要重新审查项目负责人收集整 理审查意见并保存汇报审查情况沟通会、确定设计原则总工或副总指导、设计室 主任督促项目组修改完善设计方案建设（业主）单位报送设计文件各工作环节分工1、合同签订及评审：生产计划室负责，总工参加，院长批准。2、确定项目负责人：各科室提出，主管副总工或总工审核，主管副 院长批准。3、下达任务：生产计划室下达，主管副院长批准。4、综合踏勘、收集资料：项目负责人负责，主管副总工参加。5、顾客财产：项目负责人负责，生产计划室协助。6、项目控制表：项目负责人编制，设计室主任审核，总工批准。7、外业要求：项目负责人（或专业负责人等）提出要求，主管副总 工审查后交生产计划室下达任务。8、设计要点：主管副总工负责。9、工作大纲：生产计划室负责，主管副院长批准。10、设计校审：各级校审人员各负其责，按“设计项目分级校审表”执行。11、设计评审：总工办负责。12、设计确认：副总工或总工负责，生产计划室协助。13、设计更改：项目负责人负责，主管副总工或总工核定，重大更 改由院长批准后上报原审查机关。14、设计交底：项目负责人负责。15、资料存档：项目负责人负责，总工办验收。16、质量评定：总工办组织技术委员会评审，总工核定。17、产品交付：生产计划室负责。18、现场服务：各科室负责，生产计划室配合。19、设计回访：生产计划室负责，各科室配合。20、工程验收：项目负责人负责。（注：工作环节至相关负责科室时，由科室负责人安排到岗）水利水电工程规模分等分级标准汇编一、水利水电工程等级划分及洪水标准(SL 252-2000)表2.1.1水利水电工程分等指标表工 程 等 别工程 规模水库总库容(108m3)防洪治涝灌溉供水发电保护城镇及 工矿企业的 重要性保护 农田(1。4 亩)治涝 面积(I O4亩)灌溉 面积(104ffl)供水对 象重 要性装机 容量(104kW)I大型210特别重要250022002150特别 重要2120II大型10 1.0重要50010020060150 50重要120 30III中型1.0-0.10中等100-3060 15505中等305IV小(1)型0.10-0.01一般30515350.5一般51V小型0.01 0.001530.51表2.L3拦河水闸工程分等指标表工程等别工程规模过闸流量(n?/s)I大型N5000II大型50001000III中型1000100IV小(1)型100-20V小(2)型20表2.1.4灌溉、排水泵站分等指标表工程等别工程规模分等指标装机流量(nrVs)装机功率(lO,kW)I大型220023II大型200-5031III中型50 101-0.1IV小(1)型10-20.1-0.01V小(2)型2200200-5050 101022002005050 1010-22单站装机 功率(MW)3030 101011-0.1300300100100-202055005002002005050 10300300100100-202055三、调水工程设计导则(SL430-2008)表9.2.1调水工程分等指标工程 等别工程规模分等指标供水对象 重要性引水流量(m3/s)年引水量(亿 m3)灌溉面积(万亩)I大型特别重要2502102150II大型重要50 1010-3150 50III中型中等10-231505IV小(小型一般215四、堤防工程设计规范(GB 50286-98)表2.L 1堤防工程的级别防洪标准 重现期(年)2100V100,且25050,且23030,且22020,且210堤防工程 级别12345五、海堤工程设计规范(SL 435-2008)表3.21海堤工程的级别防潮(洪)标准2100100 5050 3030 20100二200-10050 20100-50三100-5020 1050 20四50 2010-520表2.2.1防洪建筑物级别城市等别永久性建筑物级别临时性 建筑物级别主要建筑物次要建筑物*134二234三344四44七、小型水力发电站设计规范（GB 5007 1-2002）表5.1.1-1电站工程的等别工程等别工程规模装机容量（MW）水库总库容（万 m3）灌溉面积（万亩）防洪保护农田（万亩）IV小型50 101000-1005 0.5305V小（2）型10100-100.55注：1、表中的水库总库容指校核洪水位以下水库静库容。2、综合利用的水利水电枢纽工程，当按其各项用途分别确定的等别不同时，应 以其中的最高等别确定整个枢纽工程的等别。表5,1.1-2水工建筑物的等别工程等别永久性水工建筑物级别临时性水工 建筑物级别主要建筑物次要建筑物IV455V555八、工程设计资质标准（2007年），建设部 建市2007 86号文水利行业建设项目设计规模划分表一序号建设项目单位大型中型小型备注1水库枢纽亿立方米211-0.10.1库容MW23003005050装机2引调水立方米/秒2550.50.5流量3灌溉排涝万亩23030-33面积4河道整治堤防等级1级2、3级4、5级5城市防洪万人N5050 2020城市人口6围垦万亩2550.50.5面积7水土保持平方公里2500500150150综合治理面积8水文设施万元210001000200200投资额报告编制格式报告的构成和编写顺序如下:封面前置部分（扉页资质页、署名页L目录页主体部分，前言JE文附录（件）补充部分YJ附图、附表等 封面应写明报告名称与单位名称、完成时间。署名页有批准、核定、审查、项目负责人、校核及编写人员署名 前言（必要时设置），前言一般应排在目录页后。前言是报告的引 导，其内容包括工程概况，说明设计项目承担、设计过程，完成初稿（送 审稿）的时间等及本阶段完成的主要工作及结论。或在报告审定稿（或 报批稿）中补充说明项目设计过程、报告送审稿编制完成时间、有关主 管部门（或咨询机构等）组织审查（咨询）时间、主要审查（咨询）意 见等。根据审查（咨询）意见，说明修改完善的主要内容和时间等。前 言的编写要求文字简练，用词准确，对报告起到提纲契领的作用。报告层次划分为章、节、条、款、项五层，见下图:章 节 条 款 项r(l)plp(l)r4.1-(2)r4.3.14.3.2.1rd)pl)p(a)-a)-2-(2)-4.2一-4.3.2-4.3.2.2-(2)-eA-(b)-b)-3一-4.3-4.3.3-正文一4-4.上 4.3.4-|_ 1(1)-_ L-表(或图)4.4-1表(或图)4.4-2报告的层次划分与编号示意图报告封面格式，报告纸张为A4纸。页边距 上3.0cm,下3.0cm；左 3.0cm,右 3.0cm。XXXXXXXX XXXXXXXXXXXXXXXX报告宋体，一号字（加粗），单倍行距，段前、段后各0行XXX水利水电勘测设计院 二O一二年X月宋体，小二号字（加粗），行距26磅，段前、段后各0行报告署名页批 准:核 定:审 查:项目负责人:校 核:编 写:宋体，小二号字（加粗），行距46磅，段前、段后各。行报告章、节等字体要求如下：1级,宋体，小二号字(加粗)，单倍行距，段前、段后各0.5行。1 口综合说明”级，宋体，三号字(加粗)，单倍行距，段前、段后各0.5行。11.2口水文结果J3级，宋体，小三号字(加粗)，单倍行距，段前、段后各0.5行。12.3.1 口洪水特性4级，宋体，四号字(加粗)，单倍行距，段前、段后各0.5行。15.3.1.2口堤防型式及断面设计5级，宋体，四号字，行距26磅，段前、段后各0行。y (1)口风壅水面高度计算口(2)口波浪爬高计算I I I6级，宋体，四号字，行距26磅，段前、段后各0行。Y 口口1)口抗滑稳定计算 2)口抗倾稳定计算I I I7级，宋体，四号字，行距26磅，段前、段后各0行。pcu固结排水剪(CD)固结排水剪试验是试样先在某一周围压 力作用下排水固结，然后在允许试样充分 排水的情况下增加轴向压力直到破坏，本 试验可以测得有效抗剪强度参数。稳定渗流期、水位降落期有效 应力法Ccd cd十字板适用于在现场测定原状软粘土抗剪强度,对饱和粘性土进 行十字板剪切试验,相当于不排水的剪切条件。它相当于内摩擦角(pu=O时的 粘聚力Cu值-42-堤防工程地质勘察任务书一、工程概况1、工程名称、地点及任务来源。2、勘察阶段及目的。3、工程规模及既有资料。二、勘察要求1、堤防工程的勘察工作应严格按照堤防工程地质勘察规范（SL 188-2005）、水利水电工程地质勘察规范（GB 5 0487 2008）等规范规定执 行；2、收集和调查区域、河道沿线的水文地质、工程地质条件，提供堤防、挡墙、护坡等整治工程所需的岩土的物理力学参数和地质资料；3、查明工程区存在的岸坡稳定、渗漏和渗透破坏、不均匀沉降、地震 液化、软弱地基等工程地质问题，并提出治理建议。三、勘察内容1、调查河道工程区域地形地貌、地层分布、水文地质条件、及地质状 况，评价区域稳定性。2、查明整治地段岸坡河底形态、坡度、滩地宽度以及冲沟、渊塘、古 河道的分布与规模等微地貌特征。3、查明工程区的崩塌、滑坡、坍岸、渗水等地质问题的分布与规模，并对岸坡的稳定性及其对堤防工程稳定性的影响分段进行工程地质评价。4、查明建（构）筑物范围内的地层类别、结构、厚度、坡度，地层岩 性（重点是软土和粉细沙等工程性质不良岩土层的分布和延伸情况），并且 对岸坡、滩地等的稳定性进行初步评价。5、查明堤身病险状况，原始地形情况，填土类型（特别是粗粒土、碎 块石等）及其分布范围，查明堤身填土物质成分、颗粒级配、密实度、物理 力学性质和渗透性等。-43-6、查明地下水的埋藏条件、含水层和隔水层的分布以及水质侵蚀性，查明地层的渗透性，水位变化幅度及规律，判定地下水位对建（构）筑物施 工和使用中可能产生的变化及影响，并提出防治建议。7、提出抗震设防烈度和地震动参数，划分场地土类型和场地类别，判 定饱和砂土或饱和粉土的地震液化，并计算液化指数。8、勘察提供防渗土料、碎（砾）石类土料、砂砾料、石料等天然建筑 材料的分布、储量、质量、开采条件等。如果工程区附近无可供利用和开采 的建筑材料，应提供附近市场建筑材料的地点、质量、储量、运距、日最大 供应量等。四、勘察方法与岩土实验勘察应充以钻探为主，辅以静力触探、标准贯入、动力触探、原位渗透、十字板剪切、承压板荷载等原位试验以及足够的现场调查、现场踏勘工作。1钻探一般沿河道沿线堤轴线布置勘探孔，布孔间距为1005 00m,地质条件 复杂，险情多发地段应适当加密钻孔,横剖面间距宜为中心线钻孔间距的2 4倍；钻孔深度应进入深泓底以下10m,堤防段钻孔宜进入堤基的深度宜为堤 身高度的2.0倍（不包括已建堤防堤顶孔的堤身段），如遇软弱层，则应穿 透软弱土层，进入下部持力层。钻探应符合水利水电工程钻探规程（SL 291 2003）的规定，严禁 回次进尺长度超过岩芯管长度，粘性土岩心采取率应85%以上，砂性土岩心 采取率65%以上,全风化和强风化岩采取率应50%以上,弱风化岩应75%以上。2、岩土试验要求每个钻孔应进行动态地下水位观测，探明初见水位和稳定水位。河道每一工程地质单元（段），每一岩土层均应取原状土样（砂卵石取 扰动样）来进行室内物理力学性质试验，钻孔要间隔取样，对岩土层均需按-44-1.52.0m间距进行取样试验。每一主要岩土层试验累计有效组数不宜少于 12组;各岩土层应结合钻探选择标准贯入或动锥试验，标准贯入试验应采用自 动脱钩的自动落锤装置，按岩土工程勘察规范(GB 5 0021 2001)(2009 年版)第10.5条在粘性土、砂土层中进行，按福建省岩土工程勘察规范(GBJ 13-84-2006)的有关规定进行杆长修正；动力触探在砂砾卵石中进行。标准贯入或圆锥动力触探试验的试验间距按1.52.0m考虑。淤泥质土应该做固结不排水剪(CU)或十字板剪切试验，湿陷性黄土、膨胀土层等特殊性岩土应进行相应特殊土的试验。对堤身以及有防渗要求的土层应进行抽水、注水、压水等原位试验。压 注水所采用的试验方法按照水利水电工程钻孔抽水试验规程(SL 320 2005)、水利水电工程钻孔注水试验规程(SL 345 2007)和水利水 电工程钻孔压水试验规程(SL 31-2003)o试验项目如下表：+为选做项，/为必做相。试验项目岩土类型岩石细粒土砂类土比重+/Z密度+/相对密度/含水率/界限含水率/颗粒分析/渗透+/点荷载强度+单轴抗压强度+直剪试验+/三轴压缩(CU和CD)+固结试验/-45-3、物理力学指标通过钻探、现场原位试验及室内土工试验，确定每个工程地质单元各土 层的相关技术指标。细粒土：颗粒组成百分数(细粒应分为粘粒和粉粒)、天然密度、土粒密 度、含水量、界限含水率、内摩擦角、内聚力、压缩系数、压缩模量、固结 系数、容许承载力、渗透参数等、天然开挖坡比。巨粒土、砾粒土、砂粒土：颗粒组成百分数、剪切参数、变形模量、容 许承载力、渗透参数、天然开挖坡比等。天然建筑材料：天然建筑材料有关指标按水利水电工程天然建筑材料 勘察规程(SL 25 1-2000)要求确定。4、封孔各勘察钻孔取样完成后，必须用粘土封孔回填分层夯实，恢复原状；基 岩部分须用水泥砂浆封孔。五、应提交的资料名称1、地质勘察报告；2、河道工程地质平面图(应有坐标网)；3、河道工程地质纵、横剖面图(防洪堤纵剖面应按堤轴线分左右岸绘 制，图中所示桩号与设计桩号一致，剖面的纵横比例尺相关度宜小于10倍)。4、综合地层柱状图；5、岩土试验报告(应附有颗粒级配曲线、压缩曲线、剪切试验等)；6、水质分析成果等；7、现场照片(钻探结束应将岩心按序贴标签保留，通知设计单位验收 后方可退场；或经设计单位同意提供勘探工作场地照片、岩芯照片等)。六、提交成果时间七、依据的规程规范有：(1)中小型水利水电工程地质勘察规范(SL 5 5-2005)；(2)水利水电工程地质勘察规范(GB 5 0487-2008)；-46-(3)堤防工程地质勘察规程(SL 188-2005)；(4)堤防工程设计规范(GB 5 0286-98)；(5)水利水电工程天然建筑材料勘察规程(SL 25 1-2000)；(6)水利水电工程钻探规程(SL 291-2003)；(7)水利水电工程施工地质勘察规程(S1 313-2004)；(8)土工试验规程(SL 237-1999)；(9)岩土工程勘察规范(GB 5 0021 2001)(2009年版)；(10)水利水电工程注水试验规程(SL 345-2007)；(11)水利水电工程钻孔压水试验规程(SL 31-2003)；(12)水利水电工程钻孔抽水试验规程(SL 320-2005)；(13)水利水电工程水文地质勘察规范(SL 373-2007)；(14)水利水电工程岩石试验规程(SL 264-2001)；(15)堤防隐患探测规程(SL 436-2008)；(16)水利水电工程坑探规程(SL 166-2010)o八、附件地形图、工程勘察布置图等。-47-水库除险加固工程地质勘察任务书一、工程概况1、工程名称、地点及任务来源。2、勘察阶段及目的。3、工程规模及既有资料。二、勘察要求1、要充分收集已有地质勘察资料、施工和运行期间有关监测资料，严 格遵循水利水电工程地质勘察规范(GB 5 0487 2008)、中小型水利 水电工程地质勘察规范(SL 5 5-2005)规范进行勘察工作。2、勘察过程中，要收集和调查区域、库区及水工建筑物区的水文地质、工程地质条件，查明工程险情、隐患和工程地质问题，并调查工程运行后地 质条件变化情况，分析地质病害产生的原因，为除险加固设计提供有关地质 资料和物理力学参数。三、勘察内容1、区域地质概况调查搜集区域地质构造，分析其对建筑物的影响；查明工程区地形地貌、地层岩性及水文地质条件情况；确定本区的地震基本烈度、地震动峰值加速 度等地震动参数。2、水库区工程地质问题调查分析库区渗漏、水库浸没、水库淤积、建筑物及坝区库岸边坡稳定 性等工程地质问题。对库区渗漏，要查明渗漏形式；对库岸稳定，要查明变 形边坡、潜在不稳定边坡的边界条件、规模、地质结构和水文地质条件；对 水库浸没，要查明浸没产生的地形、地质、水文气象、水库运行和人类活动 等条件，按照水利水电工程地质勘察规范(GB 5 0487 2008)进行初判 和复判。3、枢纽工程区工程地质条件-48-查明枢纽工程区地形地貌、地质构造、动力地质、水文地质条件等，对 枢纽工程区的地层与岩土层进行划分和描述。4、坝体填筑质量(1)查明土石坝出现的裂缝、塌陷等不良现象的位置、开度、长度、深度、特征、形成原因、规模及其延伸连通情况等；(2)检查土石坝的填筑质量，对填筑成分、物理力学性质、密实度、强度和变形性能等进行描述；(3)查明坝体填土渗透性，分层填土结合情况，填土中砂性土的位置、厚度、分层结合部位的渗透特性；查明坝体与山坡结合部位的物质组成、密 实性和渗透特性；(4)查明反滤排水棱体的有效性，坝体浸润线的分布，坝体内埋管完 整性与渗漏情况；(5)查明两岸及上下游的地下水位、浸润线与库水位的相关性，并且 对坝基土的渗透变形进行判别。5、坝基工程地质(1)查明地基岩土的厚度、物质组成、性质、颗粒组成、渗透特性等 情况。对软弱夹层，坝基、坝肩断层破碎带，节理裂隙密集带等的规模、产 状、延续性进行勘察；(2)查明地基土层结构、性状，重点查明软土、粉细砂等不良土层的 分布特征；(3)调查地基处理情况，以及运行期坝体垂直、水平变位情况及变化 规律；(4)查明坝基基础处理情况以及坝体与坝基接触部位的渗透特性。6、天然建筑材料天然建筑材料的调查，包括土料、条石、块石、碎石及砂的储量、质量 及运距。四、勘察方法与岩土试验-49-勘察应充分利用已有的地质资料，以钻探为主，辅以足够现场调查和踏 勘工作。1、钻探一般沿大坝坝轴线和防渗轴线布置勘探孔,孔深应进入弱风化岩层3.0m（或相对不透水层5.0m）,孔内应进行原位测试和地下水位观测。钻探应符合水利水电工程钻探规程（SL 291 2003）的规定，严禁 回次进尺长度超过岩芯管长度，在地下水位以上，应采用干钻法钻进，不得 注水或使用冲洗液。土质较硬时，可采用二重管或三重管回转取土器，钻进、取样合并进行。粘性土岩心采取率应85%以上，砂性土岩心采取率65%以上,全风化和强风化岩采取率应50%以上，弱风化岩应75%以上。2、岩土试验要求坝体填筑土应按浸润线上、下分区取样，进行室内物理力学性质和渗透 性试验，每区试验累计有效组数不应少于9组。坝基土层宜取样进行物理力 学性质试验，每层试验组数不应少于6组（坝基土层较薄不少于3组）；对坝体土和坝基土层应进行标准贯入试验，试验间距按1.52.0m考虑；坝体（含防渗体）与土基钻孔要进行注水试验，对基岩孔段要进行压水 试验。压注水所采用的试验方法按照水利水电工程钻孔注水试验规程（SL 345-2007）和水利水电工程钻孔压水试验规程（SL 31-2003）o3、物理力学指标通过钻孔资料、现场原位试验及室内土工试验，确定大坝填土和坝基土 层的相关技术指标：颗粒组成百分数（细粒应分为粘粒和粉粒）、有机质含量、天然密度P、土粒密度ps、天然含水量3、最大干密度pdmax、最优含水率 3吨、压实度、塑限3p、液限3L、室内试验及现场压注水试验得出的渗透 系数K及透水率q、压缩系数。2（MPa*、压缩模量Es、粘聚力C、内摩擦 角（p（三种直剪试验全做）等参数。抗剪指标试验中，填土用填筑含水率和填筑容重的土，浸润线以下填筑 土和坝基土要预先饱和。-50-给出的实验报告应该包括压注水试验记录表和计算表，ep压缩曲线,土的击实曲线，颗粒级配曲线等。剪切试验实验项目表土样编号有效强度指标（S）固结快剪试验（CQ）饱和土慢剪不饱和土慢剪饱和土快剪不饱和土快剪Csq)sCsq)sCcqQcqCcq9cq坝体浸润线以上填筑土坝体浸润线以下填筑土/坝基土/4、封孔各勘察钻孔取样完成后，必须用粘土封孔回填分层夯实，恢复原状；基 岩部分须用水泥砂浆封孔。五、应提交的资料名称1、地质勘察报告；2、枢纽区工程地质图（附综合地层柱状图）；3、剖面图（包括大坝地质横剖面图、纵剖面图）；4、渗透剖面图；5、岩土试验报告；6、岩土试验成果汇总表；7、现场照片（钻探结束应将岩心按序贴标签保留，通知设计单位验收 后方可退场；或经设计单位同意提供勘探工作场地照片、岩芯照片等）。六、提交成果时间七、附件地形图、工程勘察布置图等。八、依据的规程规范（1）水利水电工程地质勘察规范（GB 5 0487-2008）；（2）中小型水利水电工程地质勘察规范（SL 5 5-2005）；-51-(3)堤防工程地质勘察规程(SL 188-2005)；(4)碾压式土石坝设计规范(SL 274-2001)；(5)水利水电工程天然建筑材料勘察规程(SL 25 1-2000)；(6)水利水电工程钻探规程(SL 291-2003)；(7)水利水电工程地质测绘规程(SL 299-2004)；(8)供水水文地质勘察规范(GB 5 0027-2001)；(9)水利水电工程施工地质勘察规程(SL 313-2004)；(10)土工试验规程(SL 237-1999)；(11)岩土工程勘察规范(GB 5 0021 2001)(2009年版)；(12)水利水电工程钻孔压水试验规程(SL 31-2003)；(13)水利水电工程钻孔抽水试验规程(SL 320-2005)；(14)水利水电工程水文地质勘察规范(SL 373-2007)；(15)水利水电工程岩石试验规程(SL 264-2001)；(16)水利水电工程注水试验规程(SL 345-2007)；(17)水利水电工程坑探规程(SL 166-2010)o-52-制图标准1、水利水电工程制图标准(1)水利水电工程制图标准基础制图(SL 73.1-95)；(2)水利水电工程制图标准水工建筑图(SL 73.2-95)；(3)水利水电工程制图标准 勘测图(SL 73.3-95)；(4)水利水电工程制图标准 水力机械图(SL 73.4-95)；(5)水利水电工程制图标准电气图(SL 73.5-95)；(6)水利水电工程制图标准水土保持图(SL 73.6-2001)o2、水电水利工程制图标准(1)水电水利工程基础制图标准(DL/T 5 347-2006)；(2)水电水利工程水力机械制图标准(DL/T 5 349-2006)；(3)水电水利工程水工建筑制图标准(DL/T 5 348-2006)；(4)水电水利工程电气制图标准(DL/T 5 35 0-2006)；(5)水电水利工程地质制图标准(DL/T 5 35 1-2006)；(6)水力发电工程CAD制图技术规定(DL/T 5 127-2001)o3、建筑制图标准等(1)房屋建筑CAD制图统一规则(GB/T 18112-2000)；(2)房屋建筑制图统一标准(GB/T 5 0001-2010)；(3)总图制图标准(GB/T 5 0103-2010)；(4)建筑制图统一标准(GB 5 0104-2010)；(5)建筑结构制图标准(GB 5 0105-2010)；(6)建筑给水排水制图标准(GB/T 5 0106-2010)；(7)道路工程制图标准(GB 50162 92)。-53-水利工程建设安全生产监督检查导则有关勘 察（测）设计单位安全生产监督检查内容各级水行政主管部门和流域机构或其委托的安全生产监督机构开展水 利工程建设项目安全生产工作的监督检查内容如下。对勘察（测）设计单位安全生产监督检查内容主要包括：（1）工程建设强制性标准执行情况；（2）对工程重点部位和环节防范生产安全事故的指导意见或建议；（3）新结构、新材料、新工艺及特殊结构防范生产安全事故措施建议;（4）勘察（测）设计单位资质、人员资格管理和设计文件管理等。检查项目和要求参见下表。勘察（测）、设计单位安全生产检查表被检查单位（签字）：检查组组长（签字）：序号检查项目检查内容要求与记录检查意见1工程建设强制性标 准（1）相关强制性标准要求识别完整（2）标准适用正确2工程重点部位和环 节防范生产安全事 故指导意见（1）工程重点部位明确（2）工程建设关键环节明确（3）指导意见明确（4）指导及时、有效3“三新”（新结构、新材料、新工艺）及特殊结构防范生 产安全事故措施建 议（1）工程“三新”明确（2）特殊结构明确（3）措施建议及时有效4事故分析（1）无设计原因造成的事故（2）参与事故分析5文件审签及标识（1）施工图纸单位证章（2）责任人签字（3）执业证章-54-质量评定与工程验收1、质量评定水利水电工程施工质量评定标准如下：(1)水利水电工程施工质量检验与评定规程(SL 176-2007)；(2)水电水利基本建设工程单元工程质量等级评定标准 第1部分：土建工程(DL/T 5 113.1-2005)；(3)水利水电基本建设工程单元工程质量等级评定标准(水工建筑工 程)(试行)(SDJ 249.1-88)；(4)水利水电基本建设工程单元工程质量等级评定标准(金属结构及 启闭机械安装工程)(试行)(SDJ 249.2-88)；(5)水利水电基本建设工程单元工程质量等级评定标准(水轮发电机 组安装工程)(试行)(SDJ 249.3-88)；(6)水利水电基本建设工程单元工程质量等级评定标准(水力机械辅 助设备安装工程)(试行)(SDJ 249.4-88)；(7)水利水电基本建设工程单元工程质量等级评定标准(发电电气设 备安装工程)(试行)(SDJ 249.5-88)；(8)水利水电基本建设工程单元工程质量等级评定标准(升压变电电 气设备安装工程)(试行)(SDJ 249.6-88)；(9)水利水电基本建设工程单元工程质量等级评定标准(七)(碾压 式土石坝和浆砌石坝工程)(SL 38-92)；(10)堤防工程施工质量评定与验收规程(试行)(SL 239-1999)；(11)水利水电工程闸门及启闭机、升船机设备管理等级评定标准(SL 240-1999)o2、验收分类根据水利工程建设项目验收管理规定(水利部令第30号)，水利工 程建设项目验收，按验收主持单位性质不同分为法人验收和政府验收两类。-55-法人验收是指在项目建设过程中由项目法人组织进行的验收。法人验收是政 府验收的基础。政府验收是指由有关人民政府、水行政主管部门或者其他有 关部门组织进行的验收，包括专项验收、阶段验收和竣工验收。水利工程建 设项目具备验收条件时，应当及时组织验收。未经验收或者验收不合格的，不得交付使用或者进行后续工程施工。3、验收依据(1)技术标准1)水利水电建设工程验收规程(SL 223-2008)；2)水利工程压力钢管制造安装及验收规范(SL 432-2008)；3)水利水电工程启闭机制造安装及验收规范(SL 381-2007)o(2)有关主管部门的规定；(3)经批准的工程立项文件、初步设计文件、调整概算文件；(4)经批准的设计文件及相应的工程变更文件；(5)施工图纸及主要设备技术说明书等；(6)法人验收还应当以施工合同为验收依据。4、工程设计工作报告工程设计工作报告编写内容补充“工程标准”编写的说明。工程标准，指有关质量标准的设计值、国家或行业标准中的指标、合同 指标、工程实际达到的指标，需进行必要的比较。当工程实际达到的指标不 满足设计或国家和行业技术标准时，应简述设计方面的意见。如小型水库除险加固工程项目验收工程设计工作报告中“工程标准”的 编写可参考下表：-56-小型水库除险加固工程项目验收质量标准比较参考表项目质量标准一级项目二级 项目三级 项目设计值国家 行业标准指标合同指标工程实际 达到的指标大坝坝顶M7.5浆砌 条石防浪墙砂浆强度等级 M7.5,石料饱和 抗压强度2 30Mpa。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度 230MPa；(2)砌体结构设计规范(GB 50003-2001)要求，石材的强度等 级 2MU20。(3)水闸设计规范(SL 265-2001)要求，条石或块石的砌 筑砂浆强度等级不应低于M7.5o坝顶混凝土 路面，或砌 石路面等混凝土强度等级 为C25,石料饱和 抗压强度 30Mpa。坝体高压旋喷桩 防渗墙渗透系数KW5X 10 6cm/s,抗压强 度 R2822.OMPao水电水利工程高压喷射灌浆技术 规范(DL/T 5200-2004)要求，渗 透系数KW(19)X 10 6cm/s,抗 压强度(0.5-3.0)Mpao上游坡干砌条石护 坡干砌条石护坡厚 度20cm,石料饱 和抗压强度 30Mpa。复合十工膜 防渗复合土工膜采用 两布一膜,指标为 7 00g/m2(100g/m2+0.5mm+200g/m2),渗透系数V lOWs,撕裂强 度 240N/mm。(1)水利水电工程土工合成材 料应用技术规范(SL/T 225-98)要求，防渗土工膜厚度20.5mm；(2)聚乙烯(PE)土JL膜防渗 工程技术规范(SL/T 231-98)要 求，渗透系数V10%m/s,撕裂强 度 240N/mm。下游坡混凝土板护 坡混凝土板护坡厚 度15cm,强度等 级 C20。水工混凝土结构设计规范(SL191-2008)要求，混凝土最低 强度等级为C20。-57-小型水库除险加固工程项目验收质量标准比较参考表项目质量标准一级 项目二级 项目三级 项目设计值国家 行业标准指标合同指标工程实际 达到的指标溢洪道进水渠M7.5浆砌 条石挡墙及 底板砂浆强度等级M7.5,石料饱和抗压强度230Mpa。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度230MPa；(2)砌体结构设计规范(GB 50003-2001)要求，石材的强度等级 MU20o溢流堰M10浆砌条 石宽顶堰砂浆强度等级 M10,石料饱和 抗压强度 40Mpa。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度230MPa；(2)砌体结构设计规范(GB 50003-2001)要求，石材的强度等级，MU20；(3)水工挡土墙设计规范(SL 37 9-2007)要求，砌石砂浆强度等级不 应低于M7.5。泄槽底 板钢筋混凝土 底板或M10 浆砌条石底 板现浇混凝土(或 钢筋混凝土)底 板厚20cm,强度 等级 C25；M10 浆砌条石底板厚 22cm,石料饱和 抗压强度 40Mpa,砂浆强 度等级M10。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度30MPa；(2)砌体结构设计规范(GB 50003-2001)要求，石材的强度等级 MU20；(3)水工混凝土结构设计规范(SL191-2008)要求,钢筋混凝土最低 强度等级为C25。侧墙M7.5浆砌 条石挡墙砂浆强度等级 M7.5,石料饱和 抗压强度 30Mpa。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度30MPa；(2)砌体结构设计规范(GB 50003-2001)要求，石材的强度等级，MU20；(3)水工挡土墙设计规范(SL 37 9-2007)要求，砌石砂浆强度等级不 应低于M7.5。消能防 冲设施消力池钢筋混凝土结构 消力池，强度等 级 C25。水工混凝土结构设计规范(SL191-2008)要求,钢筋混凝土最低 强度等级为C25。海漫M10浆砌块石或 干砌块石结构，砂浆强度等级 M10,石料饱和 抗压强度，30Mpa。(1)砌石坝设计规范(SL 25-2006)要求，石料饱和抗压强度230MPa
