工程施工组织设计方案范本样本.doc

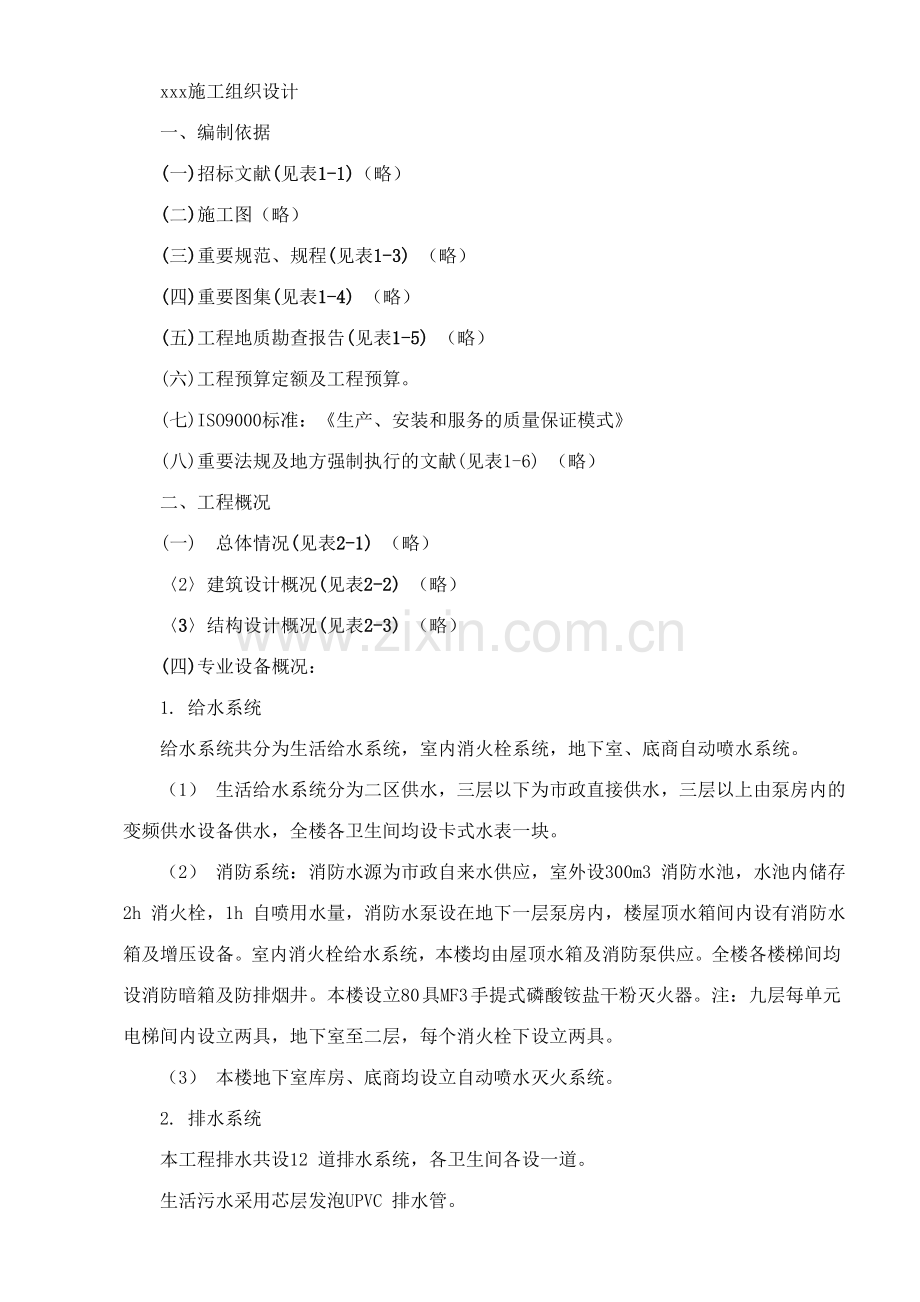

xxx施工组织设计一、编制依据(一)招标文献(见表1-1)（略）(二)施工图（略）(三)重要规范、规程(见表1-3) （略）(四)重要图集(见表1-4) （略）(五)工程地质勘查报告(见表1-5) （略）(六)工程预算定额及工程预算。(七)ISO9000标准：生产、安装和服务的质量保证模式(八)重要法规及地方强制执行的文献(见表1-6) （略）二、工程概况(一) 总体情况(见表2-1) （略）2建筑设计概况(见表2-2) （略）3结构设计概况(见表2-3) （略）(四)专业设备概况：1. 给水系统给水系统共分为生活给水系统，室内消火栓系统，地下室、底商自动喷水系统。（1） 生活给水系统分为二区供水，三层以下为市政直接供水，三层以上由泵房内的变频供水设备供水，全楼各卫生间均设卡式水表一块。（2） 消防系统：消防水源为市政自来水供应，室外设300m3 消防水池，水池内储存2h 消火栓，1h 自喷用水量，消防水泵设在地下一层泵房内，楼屋顶水箱间内设有消防水箱及增压设备。室内消火栓给水系统，本楼均由屋顶水箱及消防泵供应。全楼各楼梯间均设消防暗箱及防排烟井。本楼设立80 具MF3 手提式磷酸铵盐干粉灭火器。注：九层每单元电梯间内设立两具，地下室至二层，每个消火栓下设立两具。（3） 本楼地下室库房、底商均设立自动喷水灭火系统。2. 排水系统本工程排水共设12 道排水系统，各卫生间各设一道。生活污水采用芯层发泡UPVC 排水管。地下室排水管道均采用机制柔性接口，铸铁排水管。雨水外排水管采用芯层发泡UPVC 排水管。雨水内排水管采用镀锌钢管。3. 采暖系统室内采暖由地下室设备间内的板式热互换机组定压控制供应。用户采暖按共用立管的分户独立系统分设，每户采用中供式（局部采用埋地敷设）双管异程式系统，散热器采用钢制频焊翅片管散热器，每组散热器上设温控阀进行室温控制。4. 通风本工程通风设施与采暖系统互相配套，自地下室设立高速防排烟系统，通过混流式通风机、风道，传送到风叶防火排烟口、排烟道通风换气。5. 电气工程概况电气工程为三类负荷设立，其中消防用电为二类负荷，共分为：普通电气照明系统，应急照明系统、消防用电系统、动力运营系统（电梯）及防雷接地系统等。6. 室内电梯工程概况本工程共设三部乘客电梯，每单元楼梯间内各设一部。自地下室至楼顶贯通，其型号为PW13/10-19 型，载重量为1t。7. 智能电气概况本工程共分为计算机网络系统，电话有线系统，有线电视系统，可视对讲系统、火灾自动报警系统及联控系统。三、施工总部署：（一）公司方针、质量、安全指标1. 质量目的：精心组织，严格控制，保证质量，争创优质结构长城杯。2. 安全指标：强化管理，安全第一，以人为本，保证施工全过程无任何安全事故。3. 环境目的：严格管理，保护环境，保证施工过程“水、气、声、渣”排放达标，争创市级安全文明工地。4. 工期目的：具体计划，合理流水，加快施工节奏，保证按期向建设单位交付满意工程。二施工准备：1. 项目部组织机构(见图3-1) （略）2. 项目部管理人员职能分工与职责重要职责：(1) 项目经理是第一负责人，对整个工程全面负责，并协调项目管理的内、外部事宜，对工程进度计划和工程实际进度进行控制，并对工程质量、现场安全、劳动力的调配、物资购买、租赁及财务等负全面责任，保证工程项目的顺利完毕。(2) 项目副经理负责建立健全技术管理体系、工程技术的平常管理，对技术工作全面负责；项目开工前，组织项目部相关人员，根据协议规定、设计规定及公司的任务目的规定，拟定项目的质量目的，编制施工组织设计、质量计划或创优方案。施工组织设计中应反映出重要项目的控制措施，资源供应计划，顾客的盼望规定等内容，其中应突出项目特点，抓住对工程质量、进度、安全有重要影响的过程、实行难度大的过程。(3) 施工管理：项目经理部各专业施工班组以施工组织设计总体进度计划为主线，对每个分部工程制定具体的预控方案，保证各工序施工的正常运转，并以方案、计划为龙头，实行“长计划、短安排”，通过季、月、旬计划的布置与实行，加强调度职能，维护计划的严厉性，按期完毕竣工目的。(4) 建立工程例会制度，每周至少组织召开一次例会，由各专业班组参与，必要时可由建设、监理、施工单位共同参与，及时解决施工中出现的问题；对施工中的重点和难点，提出管理的预控方案。(5) 充足运用时间、空间，合理安排施工顺序，组织立体交叉、平行作业；(6) 科学管理，加快工序周转，促进施工效率的提高，加快施工进度；(7) 推广应用科技成果，采用先进的施工工艺，提高工作效率；(8) 制定切实可行的季节性施工措施，保证连续施工，保证施工进度；(9) 以质量促进度，认真贯彻公司的质量方针和质量目的，按照ISO9002 的程序规定控制施工质量，保证各工序一次验收合格率100%，不出返工活，保证工程顺利进行。3.重要资源需用量计划(1) 重要劳动力需用量计划见表3-1。（略）(2)对分承包方的管理1) 承包方的选择与评价执行我公司质量体系文献的规定规定，根据本工程特点选择有实际施工经验的合格分承包方，保证分承包方的施工水平满足本工程高质量的规定。项目部对选择的分包方进行必要的评价，涉及资质、业绩及能力的确认。2) 分包方进场后由总包方进行必须的考核，涉及：技能操作，安全教育，文明施工，特殊环境作业规定等。对经确认合格的分包方签定履约协议，对其施工人员登记注册，发放胸卡。3) 分包单位必须接受总包单位的管理，遵守总包单位的各项规章制度。服从总包单位对整体施工控制和部署。4) 未遵守总包单位的规章制度而导致影响工期或影响工程质量的，总包单位有权对其进行经济处罚，严重的可终止其继续施工。5) 分包方施工的分部、分项工程竣工后均需报总包方进行检查、验收。经确认合格后，分包方向总包方提供完备的技术资料。(2) 重要机械设备用量(见表3-2) （略）(3) 重要材料需用量表(见表3-3表3-5) （略）三基础设施准备1. 施工现场总体布置见图9-1。(1) 施工现场平面图的设计依据：1) 根据建筑总平面图明确拟建和已建的建筑物、构筑物之间的关系，对的解决临时建筑和设施的位置。2) 自然条件资料：地形资料、水文地质资料及气象资料等。3) 单位工程进度计划。4) 各种材料及需用量计划表。5) 建设单位提供的水、电接取位置。(2) 施工现场平面图的布置原则：1) 在满足施工条件下，紧凑布置，尽量减少施工用地。2) 合理使用场地，尽量减少材料的二次搬运。3) 临时设施的布置应便于工人生产和生活。4) 在保证施工顺利进行的情况下，使临时设施工程量最小，暂设工程最经济。(3)本工程拟建在福地家园社区院内，东北、西北方均有固定院墙。施工道路自社区北大门直接进入。施工现场钢制彩色围挡只在建筑物东面（临社区公共道路路边）及建筑物南侧公共绿地边通设。考虑施工场地较狭窄，建筑物北侧距院墙仅11m，南侧场地为32 m ,西侧距墙为3.5m，东侧相临社区道路。其生产区、办公区及材料存放地均在南侧设立；北侧只设立部分职工宿舍（每房间最多按15 人考虑），不能满足劳动力资源需要（最高峰人数约320 人），其余劳动力资源只得靠就近租赁居住。(4)施工现场大门及道路的设立：现场道路因无法循环，故在建筑物北侧及南侧各设一条单项进出道路。道路均做硬化解决；临时道路两侧设立排水沟，并拟定排水坡向，自北、西向东、南排水，排水坡度5。现场大门在南北出入口处各设一个,大门内侧设立排水暗沟（4000mm300mm300mm），与下水管道连接，上铺钢筋篦子。车辆出场前用水管冲洗干净以减少车辆出场带泥所导致的环境污染。2. 生产、生活临时设施(见表3-6) （略）3. 施工现场临水、临电计算(1) 现场临电计算：(2) 临时供水计算：本工程施工、生活、消防用水均来自社区临时市政上水管线，连接管径为DN100。1) 施工现场用水量q 1：本工程从基础垫层均采用商品混凝土，现场搅拌混凝土量很小，现场用水量仅限于混凝土养护、泵车清洗等。为充足运用市政水压，减少管线敷设量特设立一台增压泵。满足高层水压规定。2) 现场生活用水量q23）消防用水量q3，因施工现场面积S=（74+66.5）662=4636.5 =0.46hm3，小于5hm3，所以消防用水量取q3=10L/s4）用水量Q：q1+q2=0.58L/s,方案内容应涉及:1) 编制依据,明确钢筋分项施工参照规范、规程、图纸及各类文献；2) 工程概况，一方面通过调查评价选择合格的钢筋供方、劳务队伍（涉及直螺纹加工队伍）；另一方面通过表格的形式明确不同部位所用钢筋的类型、强度、规格、工艺形式、加工方法、搭接与锚固长度、保护层厚度及控制方法、箍筋形式等；3) 施工安排，一方面根据不同部位如基础底板（含反梁）、地下室墙柱、地下室顶板、地上非标层（1、2 层）墙体、标准层墙体、顶板、电梯间等不同部位拟定钢筋施工方法、下料尺寸、数量、形式等内容；另一方面根据不同部位的工程量合理拟定劳动力数量、施工工期等内容；4) 施工准备，涉及技术准备、机具准备、材料准备，技术准备中应重点明确对图纸的审查与熟悉、技术交底的编制、样板的制作、现场交底等内容；机具准备应根据工程特点明确钢筋加工所需的各中机具，指明规格、型号、数量、操作注意事项等内容；材料准备应涉及钢筋的采购、运送、验收、实验、加工等内容；5) 重要工艺施工措施，本工程应对钢筋的滚压直螺纹工艺、基础底板筋的绑扎、墙体筋的绑扎、楼梯筋的绑扎、阳台筋的绑扎、空调板筋的绑扎以及各类控制筋（梯子筋、马凳、卡具等）的制作与安装、各种起步筋的施工工艺进行明确；6) 成品保护，应重点加强墙体钢筋在水电预留洞处、板面负弯矩筋在混凝土浇筑时、楼梯筋以及工序交接等的保护措施；7) 安全注意事项，应加强施工人员在钢筋加工、制作、施工过程中机械操作、安全作业的各类注意事项。(2) 钢筋工程工作流程见图4-5。（略）(3) 钢筋采购：钢筋采购严格执行公司物资采购控制程序，对分供方通过调查、评价、考核后，选择质量稳定、信誉好、价格合理、供货及时的分供方。特别是对于纵向受力部位的钢筋，其除应满足有关国家标准的基础上，还应满足关于抗震的力学性能规定。(4) 钢筋材质检查：钢筋进场时材质证明及检查报告单等必须齐全，并按实验规定取样进行力学性能复试，取样数量中30%以上应为见证实验，复试合格后方可加工使用，由于本工程按二级框架抗震设计，故用于框架部位的纵向受力钢筋还应对其进行抗震规定的验算，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。(5) 钢筋加工1）钢筋工程采用现场加工、吊装就位绑扎，钢筋加工制作应在现场指定的钢筋加工区进行，钢筋加工区应分开原料区、半成品、成品区，各种加工机具操作人员必须持证上岗，并且各类机具旁必须设立安全操作规程与安全警示标志；2）本工程地下一层、地上一、二层为框支剪力墙结构，其他为全现浇剪力墙结构，钢筋用量大，节点部位钢筋较密集，钢筋工程是一项非常重要的工序必须抓好。技术负责人应很好熟悉图纸，交底要细致，清楚。关键部位应亲自下现场指导施工，必要时先制作样板，保证钢筋绑扎质量。3）钢筋下料单经专职质检员审核签字后，方可下料。4）钢筋半成品加工，先作样板，经质检员确认后成批下料。5）各种定型卡具、马凳应定型制作，尽量采用边角料，下料完毕后按规格、尺寸、使用部位在成品区标记清楚。(6) 钢筋接头本工程底板筋、框支柱、框支梁、框架柱、剪力墙暗柱竖向受力钢筋的接头形式采用滚压直螺纹机械连接，局部采用搭接焊，其他均采用绑扎搭接方式。1）直螺纹连接接头工艺流程：钢筋原材检查（含钢筋形式检查）钢筋直螺纹加工直螺纹丝扣质量检查安装丝扣保护套存放待用。工艺要点:(A)钢筋在加工直螺纹丝扣前，要对钢筋的规格、下料长度、外观进行检查，假如发现两端有弯曲或接头不规整等现象时，须解决后方能使用。(B)加工好的钢筋直螺纹头，由操作人员逐个用牙形规和卡规检查。对检查不合格的端头，应切断重新加工。(C)钢筋与连接套连接时，必须检查两者的规格是否一致。同时钢筋连接的连接套，必须是通过与钢筋规格相同的直螺纹塞规检查的合格品。(D)现场安装时，钢筋与连接套规格必须一致。安装前检查直螺纹完好无损方可使用。(E)连接水平钢筋时，必须从一头往另一头依次连接，不许从两边往中间连接。连接前，要根据所连接钢筋直径，将力矩板手上的游动标尺直径调定在手柄上的刻线位置（即规定的力矩值）。使力矩扳手钳头垂直钢筋轴线均匀加力，当听到力矩扳手发出“咔嗒”声响时即停止加力。随即在钢筋接头处做油漆标记以便检查。(F)套筒须有检查报告、出厂合格证及抽检报告，钢筋套丝加工及接头连接须符合钢筋直螺纹接头技术规程A 级规定。(G)所有钢筋接头的错位符合混凝土结构工程施工及验收规范及设计规定。2）电弧焊焊接接头：焊接时应保证搭接倍数符合规范规定，焊缝应饱满，无夹渣、漏焊、咬肉现象。3）绑扎接头：绑扎接头必须符合图纸和规范规定，直径大于或等于18mm 的钢筋必须采用焊接接头。4）所有焊接接头必须通过检查合格后方可进行下道工序的施工。焊接接头必须制作试件，并进行力学实验。(7) 钢筋的绑扎：1）柱子钢筋绑扎：(A) 根据图纸规定，计算好每根柱子箍筋数量，先将箍筋套在上层伸出的搭接钢筋上，然后立柱子主筋。(B)框架柱各层柱底的纵向钢筋接头采用直螺纹机械连接。钢筋接头的位置按50%错开。(C)在立好的柱子竖向钢筋上，用定位“标志杆”刷红白油漆标记箍筋间距。(D)将已套好的箍筋往上移动。由上往下采用“十字扣”绑扎。(E)箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部的相交点成梅花型交错绑扎。(F)柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计规定。(G)柱筋保护层塑料卡子应绑在柱筋外皮上，间距一般为1000mm 左右，以保证主筋保护层厚度尺寸对的。(H)当柱截面尺寸有变化时，柱钢筋弯折时的位置、尺寸要符合设计规定。柱模上加设上、下柱筋定位器(见图4-6) （略），保证柱筋位置。(I)柱筋在浇筑混凝土前应拉通线校正找直，固定其与模板的相对位置。2）墙体钢筋绑扎（A）先立2 4 根竖筋，与底板插筋搭接绑扎，画好水平筋的分档标志，在下部及齐胸处绑扎两根横筋定位，并在横筋上画好分档标志，接着绑其余竖筋，最后再绑扎其余横筋。（B）竖筋搭接部位及搭接长度均要符合设计、规范规定。（C）墙体钢筋采用梯子筋定位，逐点绑扎，双排钢筋之间应绑拉筋和支撑筋，8600梅花型布置，其纵横间距不大于600mm，钢筋外皮绑扎塑料垫块保护层。见图4-6，图4-7。（略）（D）墙体与框架柱连接处墙体水平横筋应锚固到框架柱内，其锚固长度要符合设计规定。有填充墙的柱子，柱内要预埋连接件。（E）剪力墙竖向钢筋直径12、直径14 的采用绑扎搭接。水平钢筋采用绑扎接头。抗震墙边沿构件（端柱、暗柱）的纵向钢筋接头采用直螺纹连接。（F）墙体水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周边加固筋等均应符合设计抗震规定。（G）合模后，对伸出的竖向钢筋应进行调整，加设墙筋定位器，在搭接处绑二道横筋定位（见图4-7）（略），浇筑混凝土时专人看管，浇筑后再次调整以保证钢筋位置准确。3）梁钢筋绑扎：（）在模板侧帮上画箍筋间距后摆放箍筋。（）穿梁的上、下部纵向受力钢筋，先绑上部纵筋，再绑下部纵筋。框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计规定。框架梁纵向钢筋在端节点内的锚固长度也要符合设计规定。（）在主、次梁受力筋下均加保护垫块，保证保护层的厚度。（）受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规定。（）梁端不小于梁高1.5 倍范围内箍筋规定加密或按图纸规定施工。4）楼板钢筋绑扎（）板受力钢筋采用搭接，搭接长度按结构图集S101 规定进行施工，在搭接区段内接头允许百分率受拉区25%，受压区50%，接头位置上部钢筋在跨中1/3 跨度范围内，下部钢筋在支座。（）板中负弯矩钢筋在施工中不得下踩，应采用铁马凳和搭设马道的措施，以保证负弯矩钢筋的位置准确和保护层厚度。（）建筑图中的墙直接砌在楼板上并与楼板短跨方向平行时在墙下300 宽板带范围内配置2 14 加强筋。大于1500 小于2500 时3 14，大于2500 时3 16。（）顶板钢筋绑扎前，先弹底层筋位置线、预留孔位置线，待下铁完毕申报自检通过和配管安装完后绑扎上层筋。（）顶板钢筋绑扎所有完毕后安装固定好保护层垫块，上下层钢筋之间的铁马凳和施工缝封挡完毕，经自检合格后，方可报监理隐检。5）楼梯钢筋绑扎（）在楼梯底模上画主筋和分布筋的位置线。（）根据设计图纸主筋、分布筋的方向，先绑扎主筋后再绑扎分布筋，每个交点均应绑扎。（）主筋接头数量和位置均要符合施工及验收规范规定。（）加工配制好的钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中指定位置，按规格、部位、编号分别加垫木堆放。（）钢筋绑扎前，应检查有无锈蚀现象，如有锈蚀，除锈之后再运至绑扎部位。（）熟悉图纸，按设计规定检查已加工好的钢筋规格、形状、数量是否对的。（）做好抄平放线工作，注明水平标高，弹出柱、墙的外皮尺寸线，根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合规定期，应进行解决。绑扎前先整理调直下层伸出的搭接筋，并将锈皮、水泥浆等污垢清除干净。（）根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸规定，如有松散不实之处要剔除，清理干净。钢筋绑扎前要根据设计图纸规定和工艺规程向作业班组进行技术交底。（）钢筋保护层及垫块配置一览表（见表4-1）（略）(9)几种筋起步位置1) 暗柱箍筋距地3cm。2) 第一道水平筋距地5cm。3) 连梁箍筋进暗柱主筋5cm。4) 第一根墙体立筋距暗柱5cm。(10) 成品保护：柱子钢筋绑扎之后，不准踩踏。楼板的负弯矩钢筋绑好后，在楼板上铁面铺设300mm宽脚手板供检查人员行走，防止踩弯钢筋，在浇筑混凝土前保持原有形状，浇筑中派钢筋工专门负责修理。绑扎钢筋时严禁碰动预埋件及洞口模板。钢模板内面涂刷隔离剂不要污染钢筋。安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋，(11)保证钢筋工程质量措施及注意事项：1) 施工所需钢筋必须根据工程进度安排，分批在钢筋加工场进行加工。2) 各构件钢筋保护层厚度应满足设计规定。为了保证钢筋保护层厚度，竖向钢筋采用钢筋保护层塑料卡具，间距600 mm，卡在墙体竖向筋上。底板、顶板钢筋保护层用预制的砂浆块或塑料马凳垫块。摆放在钢筋下部。顶板负弯矩筋用马凳架立，绑完筋后不得在上面行走，以免钢筋变形。3) 所有钢筋连接人员必须持证上岗，必须进行取样实验，不合格品不得使用。4) 严把审图关。派有经验的技术人员进行审图和钢筋翻样工作。若钢筋过密一定要提前放样，提前采用措施。5) 锚固、接头长度要用尺检查，满足设计及规范规定。6) 钢筋接头质量控制。直螺纹套筒进场时严格检查。直螺纹丝扣要逐个检查套好的丝头要上塑料保护帽。直螺纹套丝机和力矩扳手，随机抽检，定期送检，并注意平时的保养。质量检查人员的力矩扳手为抽检专用，不得用做施工。所有钢筋接头位置应符合设计及规范规定。7) 坚持两次放线。在梁、板模板支完后进行一次放线，根据放线调整竖向钢筋位置；梁、板钢筋绑扎完毕后再进行第二次放线，进一步校正竖向钢筋位置，准确无误后浇筑梁板混凝土。8) 施工缝位置钢筋定位，用卡茬木枋放在两皮钢筋之间和下铁钢筋保护层处，并用钢筋马凳支撑，钢筋马凳放垫块上。9) 垫块在使用前必须通过认真挑选，分规格存放，做好标记，注明规格及使用部位。施工前做好技术交底。绑扎时，梁、板在模板上，柱墙在钢筋上逐个标出垫块位置，保位置对的、绑扎牢固。10) 混凝土浇筑完毕后，立即调整钢筋的位置，纠正浇筑混凝土所产生的钢筋位移，及时清理粘在钢筋上的砂浆，为保证框架柱和墙体钢筋的位置，绑扎钢筋和浇筑混凝土时，采用定位钢筋的方法（见图4-104-12）（略）11) 为保证下料和成型尺寸准确，技术人员要进行交底，并负责监督检查钢筋的加工成型质量。绑扎好的钢筋需再次通过检查验收，有效的控制成型质量。（四）模板工程(1) 在模板工程施工前根据创结构长城杯的规定，提前编制模板工程施工方案,方案内容涉及:1) 编制依据,明确模板分项施工参照规范、规程、图纸及各类文献；2) 工程概况，一方面通过调查评价选择合格的模板供方（涉及多层板、定型钢模）、劳务队伍；另一方面通过表格的形式明确不同部位与模板相关的各类参数；3) 施工安排，一方面明确施工部位及工期规定；另一方面明确劳动力组织及职责分工；4) 施工准备，涉及技术准备、机具准备、材料准备，技术准备中应重点明确对图纸的审查与熟悉、技术交底的编制、样板的制作、现场交底等内容、各种模板体系的承力计算；机具准备应根据工程特点明确模板制作及加工所需的各中机具，指明规格、型号、数量、操作注意事项等内容；材料准备应涉及模板、支撑、龙骨、隔离剂、多层板等内容；5) 重要施工方法及措施，一方面明确流水段的划分情况；另一方面明确模板及支撑配置数量；尚有隔离剂的选用；模板的设计（涉及基础部分底板、墙体、框架柱、三层以上墙体、顶板、特别错层部分模板、楼梯模板、门窗洞口模板、电梯井模板等）；模板的制作与加工；模板的安装等内容。6) 安全注意事项，应加强施工人员在模板加工、制作、吊运、安装过程中的各类安全注意事项。(2) 模板工程控制工作程序及模板的选用1) 模板的选择(见表4-2)。（略）b）工艺流程(见图4-134-15)。（略）(3) 模板施工，基础底板外侧模板使用防水保护墙代替，内侧采用多层胶合板配以间距300mm，100100 的木枋组装模板，内侧模板采用悬模式支模法。地下一层、地上一、二层框架柱、剪力墙采用厂家定型制作的钢模板，三层以上墙体均采用多层胶合板配以间距300mm，100100 的木枋组装模板施工，所有楼板均采用可调式支撑体系与主（100100）次（50100）龙骨上铺设多层（15mm）胶合板施工。1）本工程模板工程施工难度大，重点体现在错层部位模板的支设、配置，考虑到施工工期的规定，计划按三层量配置多层胶合板、木枋进行模板的周转。以C 轴为例，错层部位的模板支设参见图4-16（略），这样支设模板可以实现墙板混凝土同时浇筑（图中红色虚箭线表达混凝土浇筑过程），减少水平施工缝，加快施工速度。墙板体系均以15mm 厚的多层胶合板为模板面层，顶板体系配以主龙骨100100 木枋，间距600mm，次龙骨50100mm木枋，间距300mm，采用可调式钢管支撑体系，支撑间距600mm，距地面500mm、1600mm处设立两道拉杆，钢支撑下设300mm 宽通长木板作为垫
