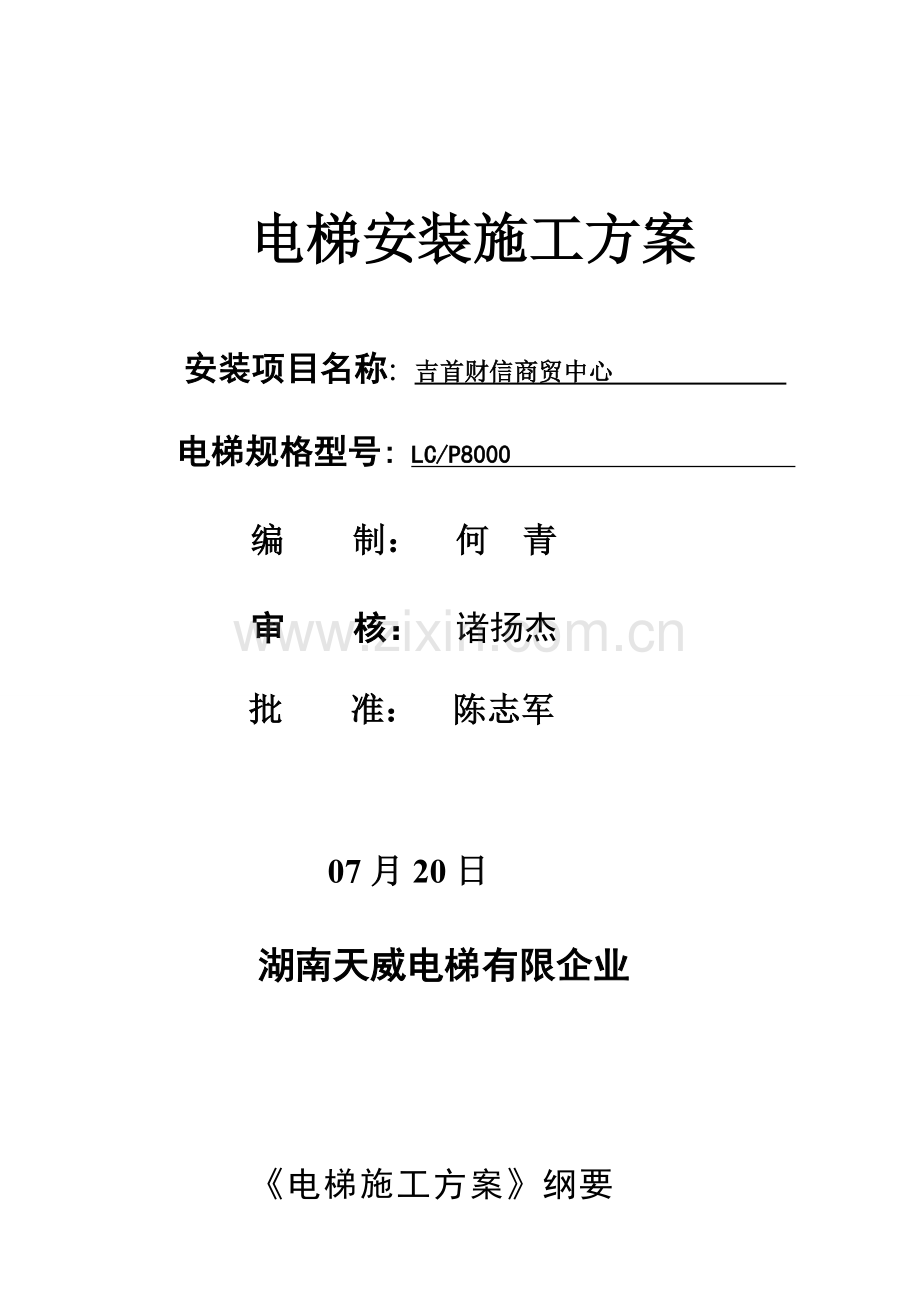

1、电梯安装施工方案安装项目名称: 吉首财信商贸中心 电梯规格型号: LC/P8000 编 制: 何 青 审 核: 诸扬杰 批 准: 陈志军07月20日湖南天威电梯有限企业电梯施工方案纲要一、编制阐明及根据二、工程概况 三、工程有关组织及资质四、施工准备五、安装过程控制电梯安装过程控制六、电梯检查七、施工安全质量管理八、有关记录 一、编制阐明及根据为使电梯安装项目工程准期圆满完毕,并在施工活动中有统一行动根据,保证施工活动有条不紊地进行,提高整个施工工地电梯安装质量、安全生产、文明施工水平,到达预定各项质量、安全目,特制定本电梯安装施工组织设计方案。本方案编制根据:1、 电梯(扶)梯设备买卖协议;
2、2、 电(扶)梯设备安装协议;3、 国家现行规范、技术质量原则: 电梯工程施工质量验收规范GB50310; 电梯制造与安装安全规范GB7588; 自动扶梯和自感人行道制造与安装安全规范GB168991997; 电梯技术条件GB/T100581997; 建筑施工安全检查原则JGJ5999; 施工现场临时用电安全技术规范JGJ46;4、 电扶梯全球工地安全原则;5、 环境、健康与安全手册;6、 质量手册。二、工程概况1、 工程项目名称:吉首财信商贸中心工程项目地址:湖南湘西自治州吉首武陵东路建设单位:湘西财信投资置业有限企业2、 电话/联络人:郑/3、 设备协议号:LEA505450574、 安装
3、协议号:5、 电梯安装平面分布及概况:见表安装位置电梯型号数量库房位置安装工期(天)动工日期(估计)竣工日期(估计)北座LC/P800011楼50.7.25.9.15东座LC/P800011楼50.7.25.9.15财信大厦LC/P800011楼50.7.25.9.15鑫座LC/P800011楼50.7.25.9.157、表:电梯安装平面分布及概况8、本工程项目特点(施工条件;工期;建设单位配合状况;特殊规定;交钥匙工程和采用新技术、新工艺、新设备、新材料质量安全保证措施等):本工程共有电梯4台,在我方与甲方签订电梯安装后,我司已多次派电梯安装技术员对电梯井道进行实地勘测,并按电梯安装技术规定
4、、设备堆放场地、设备零部件库房、总包方配合工作以及甲方电梯使用工期规定,进行了合理友好协商;三方并根据协议条款,分别签订了电梯安装分包协议和安全协议。为保证电梯安装项目工程准期圆满完毕,并在施工活动中有统一行动根据,保证施工活动有条不紊地进行,提高整个施工工地电梯安装质量,我司选派了企业安装技术高、工作责任心强优秀班组进场。我司采用了无脚手架先进科学技术安装,为保证电梯安装过程中安全和质量,企业不定期抽派高级检查员 ,对整个工程安全、质量进行检查,对不符合电梯安装技术规定项目,书面告知甲方、监理企业、总包单位并及时跟踪,保质保量准时完毕电梯安装工作,争创优质工程。三、工程有关组织及资质1、电梯
5、设备制造单位:林肯电梯电梯有限企业资质:1)、特种设备制造许可证A级证书编号:TS2310368-(国家质量监督检查检疫总局) 2)、特种设备安装改造维修许可证A级 证书编号:TS3310183-(国家质量监督检查检疫总局) 2、电梯安装单位: 湖南天威电梯有限企业资质:1)企业法人营业执照注册号: 4302)中华人民共和国组织机构代码证代码: -13)特种设备安装改造维修许可C级证编号:TS3343089- 3、工程项目经理部组建根据电梯安装工程特点,我企业选派一批专业、有丰富工程管理经验人员构成项目经理部。本工程项目经理部由如下人员构成(见表)。项目经理部组建后,在建设单位、监理单位、建筑
6、总承包单位指导和配合下,对施工项目实行全过程管理,对工程工期、质量、安全文明生产实行组织协调、控制和决策,保证完毕本项目工程,到达企业规定管理目。 表:项目经理部人员姓 名职 务证书编号何青项目经理TS6EHUN01876宋维富项目安装班组长TS6EHUN00966陈建安装员TS6EHUN01609陈勇安装员TS6EHUN01875四、施工准备施工准备工作(见下表)技术准备材料准备作业条件工程施工许可电梯设备技术文献开箱清点土建条件动工告知(申报)编制项目施工组织设计方案施工工具安全用品技术交底辅助材料施工电源安全环境保护交底1)、技术准备A. 熟悉设备随机技术文献、井道土建图、机房平面布置图
7、等资料,并与实际对照确认。如有异议应及时与企业安装部和建设单位联络。B. 由企业安装部门组织专业技术人员按工程项目状况编制项目施工组织设计方案,由质量安全工程师审核。对于重大项目工程,企业将组织专家组对方案进行专题论证审查。C. 技术交底:动工前项目部技术负责人必须将本工程项目施工组织设计方案及时向安装班组交底,使其熟悉操作工艺各项规定(工期规定、质量规定、施工过程中应注意问题)。D. 安全环境保护交底:结合工程特点和规定,项目部安全员以书面形式向安装班组交底各项工序应遵守安全操作规程及现场环境保护制度。2)、材料准备A. 开箱清点:由开箱验收组织者(企业委派)、建设单位(或委托监理单位)人员
8、、项目经理(或委托人)三方共同确认方式开箱清点,将现场设备实物与装箱清单逐一查对。如有破损,错缺件,丢失件等状况,应填写在开箱记录清单上,并反馈给企业,由有关责任方承担赔偿责任。B. 施工工具:根据工程项目需要准备施工电焊机、电气焊工具、电锤、切割机、卷扬机、激光放线仪、校导尺、线坠、水平尺、磁力线坠、电工工具、钳工工具等。C. 辅助材料:工字型钢、电焊条、钢板、膨胀螺栓、配件等辅助材料。3)、作业条件准备:A.无脚手架安装工地规定符合如下条件:序号项目内 容1电梯规格参数a.有机房电梯b.载重量为1000KGd.对重后置2底坑a.地面干爽,无渗水现象b.清除底坑内杂物3井道a.井道尺寸、提高
9、高度、顶层高度符合土建图纸规定b.井道必须平整,无凸出钢筋和其他杂物c.提供符合林肯电梯企业规定厅门安全护栏(按照协议)4机房a.机房大小、高度符合土建图纸规定,b.机房门可以上锁及标识,机房墙面、地面制作完毕c.吊钩或承重梁符合土建图纸规定d. 提供三相五线380V7%动力电源到机房,容量符合设备规定e. 机房顾客电源箱(永久性)符合国家和林肯电梯电梯企业规定f. 机房预留孔尺寸、承重墩子、数量位置符合土建图纸规定5仓库a.有合适库房,能安全锁闭,地面干爽b.提供库房照明用电c.安排库房保卫、防火措施注意事项:无脚手架安装节省时间,周期短,安装现场必须具有动工条件,表中带为重要协调完毕项目!
10、如不符合规定,项目将部以安装工地勘察表、安装工地备忘录书面形式告知建筑单位予以修正。B. 安全用品准备:准备好必需劳动防护用品和安全用品,如:安全帽、安全带、安全鞋、安全标志、生命线、医药箱、安全护栏等。注:在施工过程中进入井道内工作都要在井底设置生命线、施工人员戴上安全帽、系安全带、自动锁、穿安全鞋。C. 供电:建设单位将三相五线制电源接入电梯机房,电线线径应符合设计规定。若施工用电照明用电采用临时电源,则该电源设施必须符合作业原则施工现场临时用电安全技术规范规定。4)、工程施工许可:根据特种设备安全监察条例(国务院373号令)规定,电梯安装施工前应书面告知市一级特种设备安全管理部门。由项目
11、部填写电梯安装改造维修告知书并附安装人员特种设备作业人员证原件送当地技术监督部门告知,经同意后开始安装施工。五、电梯安装过程控制 电梯安装过程控制样板架安装电梯安装施工过程见如下电梯安装施工流程图。挂基准线厅门防护安装底坑设备机房设备安装安装第一根导轨轿厢安装安装工作平台对重安装钢丝绳安装随行电缆安装轿厢电气设备安装调试慢车安装其他导轨厅门安装安装井道设备召唤、指示盒安装整机调试电梯移交电梯检查1、样板架安装样板架固定在机房内地面上;第一步:用卷尺大体测量好厅门面线位置,做好记号,用电锤或用水钻22mm以上钻头打两个孔;先把门面样线放下,吊上重锤,再测量井道垂直度,必须每层厅门口都测量,并记录
12、所测量尺寸。控制要点:样板架固定应水平垫实、不翘动,平行线、对角线误差2mm。2、挂基准线根据井道尺寸、机房尺寸状况,从样板架上挂基准垂线:1)、轿厢导轨基准线4根;2)、对重导轨基准线4根;3)、厅门地坎基准线2根;当垂线晃动不易静止时,可在底坑内放一水桶,桶内装入适量水或机油,将线坠置于桶内,增长阻力使线坠尽快静止。控制要点:a、基准线确实定应根据井道尺寸,综合考虑,在符合安装规定前提下,尽量少剔牛腿和墙面,防止费工费时。b、有2台或多台电梯并列安装时,基准线确实定还应考虑多台电梯层门、层指灯、召唤盒、大理石或装饰墙门套间隔尺寸,高下上下保持基本一致。3、固定全封闭厅门护网1)、厅门护网选
13、用有一定强度尼龙网制作;2)、规格高2500mm、宽1800mm,可把整个厅门遮住。3)、在有厅门护栏基础上,固定厅门护网;4)、厅门护网必须使用六棵6mm膨胀螺丝固定,固定要平整、牢固,下端必须粘连地。 厅门防护 厅门防水4、导轨支架、导轨安装导轨支架、导轨安装时对电梯运行振动、噪音、乘坐舒适感均有很大影响,施工时应尤其引起重视。调整导轨安装导轨安装导轨支架安装流程:控制要点:1)、导轨支架安装应牢固,可调整导轨支架在调整好后,用电焊焊接固定,防止松动移位。2)、导轨调整时,为保证调整精度,要在导轨支架处及相邻两导轨支架中间导轨处设置测量点。3)、注意控制支架水平度、导轨垂直度、导轨端面距离
14、偏差、导轨接头处缝隙、接头处台阶等必须符合企业规定安装质量规定。5、机房设备安装限速器安装曳引机安装承重梁安装安装流程:控制要点:1)、承重梁安装为隐蔽工程,承重梁埋入承重墙深度必须在 1/2墙身20mm(且75mm)。2)、曳引机安装注意曳引轮、导向轮、轿厢(或轿顶轮)中心、对重(或对重轮)中心点定位精确性。6、轿厢安装流程:安装导靴安装底盘安装上梁安装立柱安装底梁准备工作安装超载、满载开关安装限位开关安装轿顶/门机安装轿壁控制要点:1)、底梁定位精确,且横、纵向水平偏差 1/1000;2)、安装安全钳楔块、楔块距导轨间隙34mm,且四个工作面应一致;3)、上下导靴中心与安全钳中心三点要在同
15、一条垂线上,不能有歪斜、偏移现象;4)、安装轿顶门机,门机导轨应保持水平。 底坑工作平台 拼装轿厢轿顶工作平台 安装电梯对讲机、漏电保护开关安装防脱轨开关 安装限速器、安全钳 安装声光报警器 轿顶平台工作方式规定:搭设头顶保护钢管用抱箍捆扎在护栏上,每根钢管使用 两只抱箍捆扎。轿顶检修盒、漏电保护器、照明等电缆走线整洁、规范,捆扎牢固。防脱轨开关安装到位起作用,开关橡皮轮离导靴最高部位300mm,当开关脱离导轨电梯立即停止运行。 急停开关、UKS开关、防脱轨开关安装到位并起作用。 对讲机、10mA漏电保护器安装到位,并起作用。 声光报警器固定在轿底部(强力吸铁石吸牢)。 在轿顶平台工作时,每个
16、井道悬挂两根生命线,安全带用自锁器固定在生命线上;安装人员开动慢车时拆除自锁器,停下工作时固定好自锁器。7、安装顶层工作平台1)、选用材料:a、选用国标(10-GB-707-88)槽钢,长2500mm两根;b、选用宽50mm、厚3mm以上扁铁,长3000mm两根; c、选用7号角铁一根长1600mm;d、选用木板做平台护栏用;e、选用50mm厚度木板若干,可以铺满井道内槽钢面;f、12号滑拉螺丝2个,用于平台二次保护;2)、顶层工作平台固定措施:a、从机房吊钩处悬挂一条临时生命线;b、安装人员佩带安全带,自锁器悬挂在生命线上;c、在厅门口侧面离地面60mm-1550mm高度,在墙中心各打入一颗
17、膨胀螺丝;d、把扁铁中间孔洞穿入膨胀螺丝,把槽钢往井道内推进;e、把槽钢固定在膨胀螺丝上,此工作需两人配合;f、如厅门内侧是空心砖,须用12MM膨胀螺丝加铁板固定。g、当两根槽钢安装好后,开始铺设横木板并用铁丝捆扎牢固;h、铺设木版;i、在井道壁吊环上方安装一种承重支架,用钢丝绳和滑拉螺丝固定,做二次保护;j、选择长、宽合适木板,用铁丝和水泥钉固定在门洞和斜拉杆上。工作平台安装完毕。顶层工作平台 工作平台二次保护8、对重安装放置对重块安装导靴吊装前准备工作吊装对重框架安装流程:控制要点:1)、注意对重框吊装安全;2)、导靴安装调整后,所有螺栓一定要拧紧,防止松动。3)、必须要安装对重安全护栏。
18、吊装对重框架 吊装对重框架二次保护9、钢丝绳安装安装流程:调整钢丝绳挂钢丝绳做绳头取断钢丝绳测量钢丝绳长度控制要点:1)、取断钢丝绳后,使之自然悬挂于井道内,消除内应力;钢丝绳有油污、泥渣,用棉纱浸煤油拧干后檫拭。注意不能直接用煤油清洗,以防洗掉绳内润滑脂。2)、调整钢丝绳,使其互相间张力差控制在5%内。10、悬挂随行电缆和轿顶检修盒1)、悬挂随行电缆;2)、随行电缆捆绑在钢管上临时固定在机房内;3)、轿底随行电缆固定处可以安装到位;11、慢车调试具有条件在调试开慢车之前,必须符合并遵守下表内容; 动慢车检查表下述检查内容非常重要,其中任意1项没有到达规定,都存在安全隐患。序号检查内容现场检查
19、描述1机房限速器、钢丝绳安装完毕2有齿轮曳引机需安装夹绳器3机房门窗可以锁闭4钢丝绳孔台阶做好5电源符合原则(7%)6检查抱闸系统,保证制动性能可靠7曳引轮、导向轮挡绳杆安装完毕8控制柜内短接线符合WWJSSS原则9限速器开关不容许短接10检修速度0.3m/s11轿厢安全钳、涨紧轮、连动机构、电器开关安装完毕,并起作用。12轿顶检修盒安装完毕,轿顶急停开关起作用13轿顶护栏和头顶保护安装完毕14轿厢移动工作平台安装完毕15防脱离导轨开关安装完毕并起作用。16轿顶轮护罩、挡绳杆安装完毕17随行电缆安装完毕18声光报警安装好并起作用19底坑第一根轿厢导轨安装完毕20轿厢和对重缓冲器安装完毕21底坑
20、爬梯安装完毕22底坑内无渗水现象23井道井道壁无突出物(如钢筋)24曳引钢丝绳与头顶保护、工作平台不发生干涉25召唤盒孔洞需有防护26每一层门都安装有护网和护栏27第二导轨安装完毕28层门口没有滴水现象29对重对重导向装置安装完毕30对重块已经压紧31对重架总重量略轻于轿厢12、层门安装安装流程:安装地坎厅门立柱门套安装门锁安装层门安装层门导轨控制要点:1)、因层门是常常运动部件,且在使用时易被碰撞,故尤其要注意安装可靠,不松动。2)、每档门定位(地坎中心线为基准),从顶楼至底楼必须统一精确。13、电气部分安装控制要点:1)、电线管、槽固定应牢固,横平竖直,固定卡子安装密度应符合电气安装规范;
21、2)、中间接线盒、分线盒、召唤盒、层楼指示盒等均应安装平整、牢固。3)、感应器、限位开关、极限开关、遮磁(光)板、感应打板安装应保证电梯运行时动作可靠性,且与其他部件没有相碰、擦现象;4)、随行电缆安装前必须充足自由退扭,随行电缆长度选用应使当轿厢墩底时距地面100200mm,且当轿厢墩底和撞顶时不使电缆拉紧,还应防止电缆与限速器钢丝绳、限位开关、缓冲开关、感应器和对重装置、电线槽、电线管、支架等在运行时相碰擦。5)、控制柜、接线盒、线槽、线管等电气设备金属外壳必须有良好接地,接线采用黄绿双色线,其截面积不不不小于相线1/2,且2.5mm2。14、整机调试流程图:曳引机试运转静态测试调整电气线
22、路检查试验准备工作功能试验载荷试验安全装置检查试验快车试运转慢车试运转控制要点:整机调试是项重要而仔细工作,调试质量直接牵涉到整机性能和各项指标。因此准备工作必须充足。1)、随机文献有关图纸、阐明书应齐全。调试人员必须掌握电梯调试大纲内容,熟悉该电梯性能特点和测试仪器使用措施。为此,企业指派富有实践经验调试工程师负责该项目工程调试;2)、对所有机械设备包括导轨等须清洁、除尘、加油;3)、检查电气线路接线对,查对无误,连接可靠,编号齐全精确;4)、测试电气设备及线路绝缘电阻到达规定;5)、所有电气设备金属外壳均可靠接地;6)、电动机过电流、短路保护保护装置整定值在产品设计规定范围内;7)、在控制
23、柜处,取掉曳引机连线,采用模拟措施检查选层、开关门、定向、换速、截车、平层、停车等多种动作程序分别对,门锁、安全开关、限位开关与否在系统中起作用。电气元件动作与否正常,有否不正常振动,噪音、过热、接触不良现象。以上准备工作完毕后,按电梯型号对应调试大纲按环节调试。在调试之前,必须符合下表内容;调试快车检查表下述检查内容非常重要,其中任意1项没有到达规定,决不容许调试快车。序号检查内容现场检查描述1机房机房所有设备安装完毕2拆除控制柜所有短接线3轿厢轿厢所有设备安装完毕4轿厢头顶保护已拆除5底坑底坑设备所有安装完毕6井道井道设备所有安装完毕7上下限位、极限安装完毕并起作用8厅门门洞封堵完毕六、电
24、梯检查1、安装班组自检:根据LINCOLN电梯检查原则安装班组在安装过程中,在不一样安装阶段需完毕一道工序后自检,符合规定后再完毕下一道工序;整机安装完毕后,对整机进行自检。自检合格后安装班组填写施工验收报验申请单由项目部报企业(分企业)安装部申请专检检查。2、企业(分企业)安装部在接到项目部专检申请后指派检查工程师进行专检,检查中如有不合格项,安装班组负责整改。3、整机检查合格后,检查工程师填写电梯安装竣工验收汇报报当地特种设备安装检测机构申请对电梯进行检测,检测合格后再办理三方移交手续。七、施工安全质量管理1、施工安全管理目本项目工程安全管理实行原则化管理,争创“安全施工原则化工地”。施工
25、安全目:零事故消防安全目:零隐患治安管理目:零纠纷本项目工程将贯彻“安全第一,防止为主”思想,坚持“管生产必须管安全”原则,根据林肯电梯安全政策和林肯工地安全手册(WWJSSS)等规定,加强安全管理,以实现以上施工安全管理目。2、安全生产质量保证体系安全生产质量:项目经理总负责该项目中安全措施制定、技术质量评估、工程进度制定和惩罚执行;项目副经理负责分管安全措施贯彻、安全用品到位和工程进度监督;技术负责人负责分管项目施工过程中技术疑难确实认和制定处理方案;安全员负责检查各项安全制度执行状况、安全用品使用状况及就安全隐患排查和违章违纪现场惩罚;检查员负责检查安全质量、设备安装状况;安装班组长负责
26、本班组安全施工、工作进度执行和安装质量贯彻,并督促本班组安装工程人员按安全操作规程和工程进度施工安全生产质量保证体系组织机构见下图。项目经理 技术负责人项目副经理检查员安全员安装班组长安装人员3、安全质量管理措施1)、施工人员持证上岗及安全培训凡电梯安装施工人员必须持有政府部门对应安装资格证,并且受过林肯电梯电梯有限企业FPA、WWJSSS培训,考核合格才容许上岗。 2)、进场安全教育对所有进场工人由项目部组织,安全员负责安全教育,重点是安全思想教育、安全生产制度、安全技术教育。 3)、做好劳动防护对使用“三宝”(即安全帽、安全带、安全网)、生命线。在使用前对劳防用品进行检查,如安全帽与否有缺
27、损、安全带和生命线有否过检测期和破损,安全网与否破损等。工地员工必须着装统一LINCOLN工作衣、工作帽、工作鞋。4)、施工技术及安全技术交底项目技术负责人负责向班组长进行该项目工程施工技术及安全技术进行交底,尤其是根据项目特点要有针对性措施,交底工作须履行签字手续,班组长根据交底内容组织操作者进行学习贯彻。5)、检查制度实行由项目部领导安全值班制度,并定期抽查多项安全制度执行状况。平常安全检查工作由安全员检查,检查记录必须保留。重要记录有质量安全检查表、安装工地5S检查评估表、FPA工地审核表等。 6)、安全工地实行5S管理为搞好文明生产,使安装工地有序、整洁、保证安装质量和安全生产措施实行
28、。安装工地所有实行5S管理。安全重点通告牌要有安全标志、安全工作保证书、就近医院路线、急救电话、领导电话号码、安全通道等,并配置医药箱。 7)、做好“四口、五临边”防护工作作为电梯安装来说,重要是作好电梯井道口防护工作,在每层楼电梯井口必须设置护栏,其高度900mm,且安装中间栏和踢脚板。 8)、用电安全由于电梯安装临时用电设备除少许电焊机外,大多为手用电动工具,容量小(不不小于50Kw),故在本方案中不单独编制临时用电施工组织设计方案。但在安装施工临时用电中,我们将按照施工现场临时用电安全技术规范规定,采用TSN供电系统、三级配电构造、两级漏电保护措施。并规定漏电保护器动作电流为10mA,用
29、电设备金属外壳必须接地,在设置临时用电线路和装置时必须计算用电容量、线路电压降、电流量和考虑导线机械强度诸原因。做到安全用电。 10)、做好防火工作对施工人员进行防火教育,贯彻LINCOLN消防安全管理制度、动火操作许可制度。每个库房内设置2只灭火器。施工中如需动火,必须提前办理工地动火操作许可证并做好安全防护措施和专人监护。八、有关记录1、LINCOLN 企业企业用表1)、安装工地勘察表2)、安装工地备忘录3)、电梯安装脚手架安全检查表4)、安全技术环境保护交底表5)、质量安全检查表6)、工地动火操作许可证7)、安装工地5S检查评估表8)、FPA工地审核表9)、施工验收报验申请单10)、电梯
30、安装竣工验收汇报2、国家质量监督检查检疫总局用表 特种设备安装改造维修告知书3、建筑工程施工质量验收检查用表(电梯工程检查用表)1)、设备进场检查批质量验收记录 编号:090101/0902012)、土建交接检查批质量验收记录 编号:090102/0902023)、驱动主机检查批质量验收记录 编号:0901034)、导轨检查批质量验收记录 编号:090104/0902045)、门系统检查批质量验收记录 编号:090105/0902056)、轿厢、对重(平衡重)检查批质量验收记录 编号:090106/090107/090206/0902077)、安所有件检查批质量验收记录 编号:090108/0902088)、悬挂装置、随行电缆、赔偿装置检查批质量验收记录 编号:0901099)、电气装置检查批质量验收记录 编号:090110/09021010)、整机安装检查批质量验收记录 编号:090111
