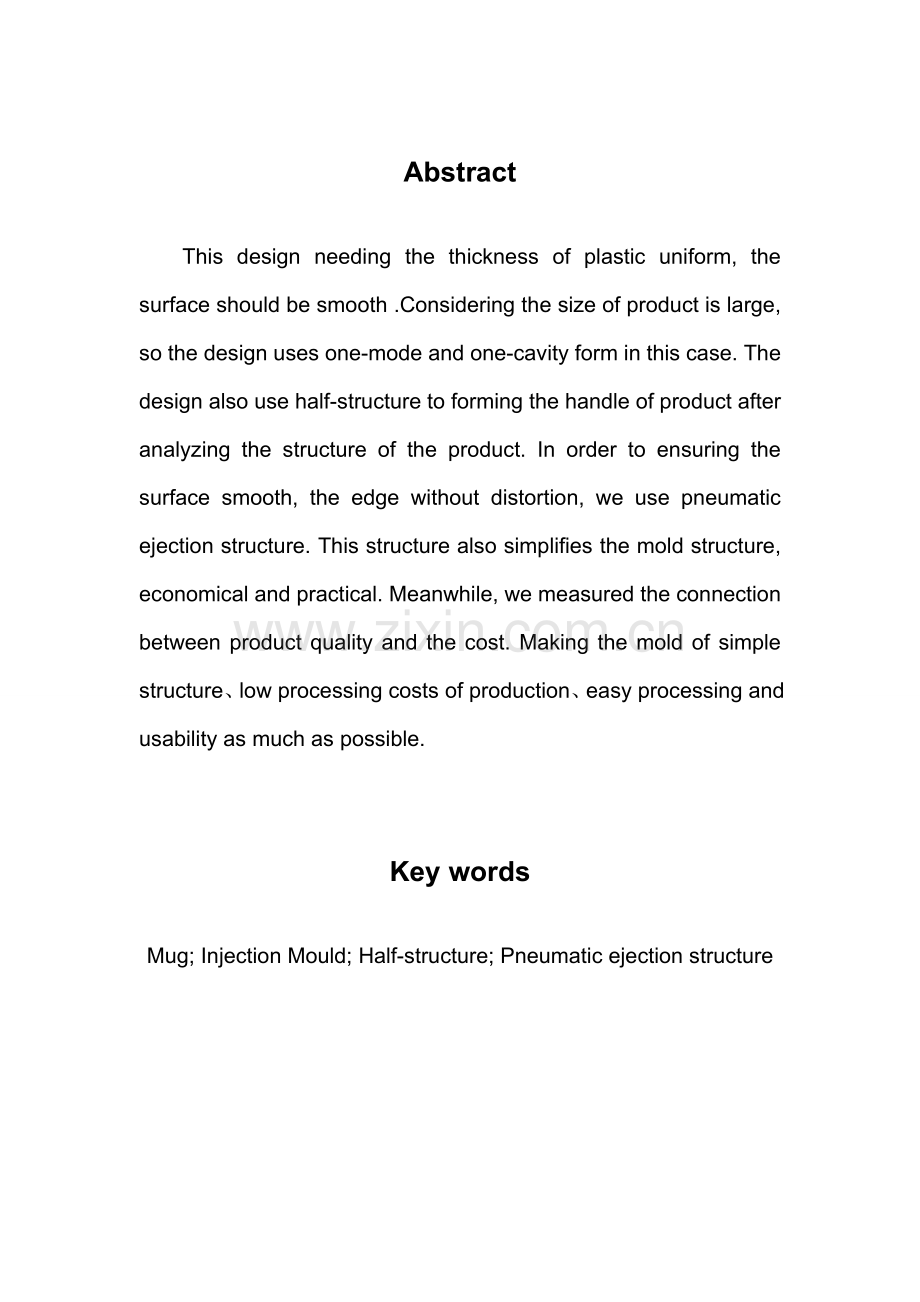

1、AbstractThis design needing the thickness of plastic uniform, the surface should be smooth .Considering the size of product is large, so the design uses one-mode and one-cavity form in this case. The design also use half-structure to forming the handle of product after analyzing the structure of the

2、 product. In order to ensuring the surface smooth, the edge without distortion, we use pneumatic ejection structure. This structure also simplifies the mold structure, economical and practical. Meanwhile, we measured the connection between product quality and the cost. Making the mold of simple stru

3、cture、low processing costs of production、easy processing and usability as much as possible.Key wordsMug; Injection Mould; Half-structure; Pneumatic ejection structure目 录摘要、关键词IAbstract、Key wordsII目录III1.引言12.塑料工艺分析与模具方案拟定22.1 制件的分析22.2 模具方案的初步拟定32.3总装图33. 塑料的成型特性及工艺参数44. 注塑设备的选择44.1 计算塑件的体积和重量44.2 选

4、择设备型号、规格、拟定型腔数45. 浇注系统55.1 拟定成型位置55.2 分型面的选择55.3 浇口套的选用65.4 流程比的校核76. 脱模机构的设计86.1 顶出机构86.2 脱模力的计算87. 侧向抽芯机构的设计97.1 抽拔距与抽拔力的计算107.1.1抽芯距107.1.2抽芯力的计算107.2 抽芯机构的设计117.2.1滑块与滑块槽的设计117.2.2定位装置的设计127.2.3斜导柱的设计与计算128. 温度调节机构的选择138.1模具温度调节对塑件质量的影响138.2冷却系统的设计原则138.3冷却装置的布置如下149塑件的Moldflow分析159.1 有限元法介绍159.

5、2 有柄盖模型前解决159.3初始方案分析结果输出179.4制定优化方案2010. 注射机有关工艺参数的校核2210.1 注射量的校核2210.2 锁模力与注射压力的校核2210.2.1锁模力的校核2210.2.2注射压力的校核2310.3 材料厚度与注射机开模行程的校核2411. 成型零部件的设计与计算机构形式2411.1 成型零部件的结构形式2411.1.1凹模的结构设计2411.1.2型芯的结构设计2411.2成型零部件的工作尺寸的计算2512. 模架、支承与连接零件的设计与选择2812.1定模座板(250mm315mm25mm)2812.2定模板(250 mm250mm25mm)291

6、2.3动模板(250mm250mm50mm)2912.4 动模座板(250mm315mm25mm)2913. 合模导向与定位机构的设计2913.1 导柱导向机构3013.2 导向孔、导套的结构及规定3013.3 导柱布置3014. 排气与引气系统3114.1.1排气系统的作用及气体来源3114.1.2排气系统的设计要点3114.2引气装置31结 论33谢辞34参考文献351.引言随着各种性能优越的工程塑料不断开发,注塑工艺越来越多地被各个制造领域用以成型各种性能规定的制品。要高质量、经济地生产出注塑制品,必须综合考虑成型树脂、注塑模具及注塑机的问题,注塑模具的设计质量直接影响成型制品的生产效率

7、、质量及成本。注塑模具在注射制品成型中起着极其重要的作用,除了塑料制品的表面质量、成型精度完全由模具决定之外,塑料制品的内在质量、成型效率也受模具左右,所以如何高质量、简明、快捷、规范化地设计注塑模具,成为发挥注塑成型工艺的优越性,扩大注塑制品的首要问题。传统的注塑模具设计,重要是依赖设计人员的经验,设计的速度、质量及可靠性的限度,因设计人员的经验而异。又因模具是单品或很少批量的产品,采用传统设计方法,每一张图纸都需要手工绘制,设计人员的工作强度大,设计工作难以达成规范化、标准化。目前世界上工业发达的国家和地区都已相继采用计算机技术进行注塑模具设计,其重要是采用计算机辅助设计即CAD及计算机辅

8、助工程CAE。我国模具工业从起步到奔腾发展,历经了半个多世纪,近几年来,我国模具技术有了很大发展,模具水平有了较大提高。大型、精密、复杂、高效和长寿命模具又上了新台阶。模具质量、模具寿命明显提高;模具交货期较前缩短。模具CAD/CAM/CAE技术相称广泛地得到应用,并开发出了自主版权的模具CAD/CAE软件。塑料模是应用最广泛的一类模具。近年来,我国塑料模有长足的进步。在制造技术方面,一方面是采用CAD/CAM技术,用计算机造型、编程并由数控机床加工已是重要手段,CAE软件也得到应用。2.塑料工艺分析与模具方案拟定2.1 制件的分析如下图所示,该制件为塑料有柄盖,使用材料为PP。图2-1制件图

9、图2-2制件三维图2.2 模具方案的初步拟定 由于塑件属于圆筒形薄壁深壳状零件,我们采用哈夫机构成型塑件的手柄,考虑到实际使用情况,杯口和杯外表面必须有很高的光滑度,可见用顶杆或者推件板顶出是不可行的,这里我们使用气动顶出装置。并用气阀引导防止塑件在脱模时由于型腔内外的气压差导致变形。工作过程:开模后,气泵往型芯内鼓高压气体,气阀杆的弹簧受到压缩,气体冲出气阀将塑件吹出,鼓气结束,受到压缩的弹簧回复原始状态。合模时,哈夫机构在斜导柱的引导下复位,顺利完毕合模。2.3总装图总装图如图2-3所示。图2-3总装图15.水嘴 16.螺塞 17.弹簧 18.钢珠 19.薄壁水管 20.右滑块 21.水嘴

10、 22.定模座板 23.浇口套 24.定位环 25. 内六角圆柱头螺钉 26.楔紧块 27.斜导柱28.左滑块 29.水嘴 30.型芯 31.封水胶垫 32.水嘴 33.螺塞 34.气压泵接口3. 塑料的成型特性及工艺参数PP的材料名称是聚丙烯(百折胶)。百折胶质轻,可浮于水,它具有高的结晶度,高耐磨性,高温冲击性好,化学稳定性高,卫生性能好,无毒,耐热性高,可在100摄氏度左右使用,突出的延伸性能和抗疲劳性能。可应用于微波炉、餐具、盆、塑料桶、保温瓶外壳、编织袋等生活用品,也可用于法兰,齿轮,接头,把手等工业元件。PP的最大缺陷就是容易氧化老化。可用添加抗氧化剂与紫外光吸取剂等加以克服。收缩

11、率:1.02.5% 熔融温度:230275 成型温度:1565度比重:0.9020.906 成型压力:100130Mpa 流比长:100200结晶性:半结晶性 射速:高速注射 4. 注塑设备的选择4.1 计算塑件的体积和重量体积:通过UG软件的“质量属性”分析塑件,得到塑件的体积为=46813.2061mm3=46.813cm3。质量:材料PP的密度取=0.91g/ cm3,则单个塑件的质量m=V=42.6g。4.2 选择设备型号、规格、拟定型腔数根据以上所计算的结果,可选择设备型号、规格、拟定型腔数。注射机的额定注射量为Vb,每次的注射量不超过它的80%,即 n=(0.8-)/ (4-1)式

12、中 n型腔数;Vj浇注系统的体积(g);塑件体积。估算浇注系统的体积Vj:根据浇注系统初步方案进行估算浇注系统体积。=0.78由于该塑件外形较大,且需要比较复杂的抽芯机构,因此采用一模一腔,即n=1则 Vb=(nVg+Vj)/0.8= 59.5 (4-2)根据所计算的各项参数,选用J54-S200/400型注塑机,注塑机的参数如下:表4-1注塑机重要参数标称注射量(cm3)400注射行程(mm)160注射压力(Mpa)109合模力/N螺杆直径(mm)55最大成型面积(cm2)645模板厚度/mm最大406螺杆转速(r/min)16,28,48最小165喷嘴球半径(mm)12注射时间(s) 1.

13、8喷嘴孔直径(mm)45. 浇注系统5.1 拟定成型位置由于塑件的手柄处有侧凹,我们使用哈夫机构来成型,将两个滑块安排在手柄的两侧,每个滑块成型手柄的一半侧凹。5.2 分型面的选择选择分型面的原则:(1)有助于脱模;(2)有助于保证塑件的外观质量和精度规定;(3)有助于成型零件的加工制造;(4)分型面数目与形状通常采用平行分型面,即采用一个与注射机开模运动方向垂直的分型面;(5)型腔方位的拟定:在决定型腔在模具内的方位时,分型面的选择应尽量防止形成侧孔或侧凹,以避免采用比较复杂的模具结构;(6)有助于侧向抽芯;(7)考虑侧向抽拔距;(8)应将抽芯或分型距离长的方向置于动、定模的开合模方向上,而

14、将短抽拔距作为侧向分型芯或抽芯,并注意将侧抽芯放在动模边,避免定模抽芯;(9)锁紧模具的规定;(10)有助于排气;(11)分型面的选择应考虑注射机的技术参数。综上所述,结合本塑件实际情况,将分型面定为如图5-1所示图5-1 分型面为了避免A板和滑块有尖角产生,分型面应在边倒圆底端。5.3 浇口套的选用由于采用直接浇口,在有柄盖底部的花纹需要成型,所以交口套底面必须加工出所需要的花纹,具体数据请参见浇口套零件图,示意图如下5-2所示图5-2 浇口套由于主流道与高温塑料熔体及注射机喷嘴反复接触和碰撞,所以常将主流道设计成可拆卸的浇口套,材料为T10A钢,并淬火解决到洛氏硬度5055HRC.T10A

15、钢适于制造切削条件差、耐磨性规定较高,且不受忽然和剧烈振动,需要一定韧性及具有锋利刀口的各种工具,可用作不受较大冲击的耐磨零。5.4 流程比的校核在拟定浇口位置及数量时,对于大型塑件还应当考虑所允许的最大流程比。由于当塑件壁厚较小,而流程较长时,不仅内应力增大,并且会由于料流温度减少较多而导致注射不满,这时必须增大塑件的壁厚,或增长浇口数量、改变浇口位置,以缩短最大流程。流程比是指塑料熔体在型腔内流动的最大流程与其厚度之比。即: (5-1)B流程比;各段流程长度;各段流程的型腔厚度;允许的流程比,(这里塑料PP的允许流程比为280)所以在允许的范围内,可行。6. 脱模机构的设计6.1 顶出机构

16、有柄盖属于薄壁、深腔壳状物件,故采用气动顶出,可简化模具结构,缩短模具闭合时间,同时塑件无顶痕,保证了有柄盖表面的光滑度。气动顶出的设计要点:(1)压缩空气供应充足。多腔模具中各腔供应的压缩空气必须均衡。(2)气道阀门密封良好避免塑料溢入;气道密封应良好,防止泄漏影响顶出力;(3)带底孔的塑件尽量不用气动顶出;(4)采用气动顶出时,型芯脱模斜度应尽量的小;(5)采用锥形阀气动顶出时,应根据塑件底部面积选择合适的锥阀直径和锥度;(6)矩形塑件采用两或多个气动顶出,以免塑件受力不均。气动顶出装置如图2-3所示6.2 脱模力的计算脱模力是指将塑件从型芯上脱出时所需克服的阻力。塑件在模具冷却定型时,由

17、于体积收缩,其尺寸逐渐缩小,而将型芯或凸模包紧,在塑件脱模时必须克服这一包紧力。对于不带通孔的壳体类塑件,脱模时还要克服大气压力;此外,尚需克服机构自身运动的摩擦阻力几塑料和钢材之间的粘附力。一般而论,制品刚刚开始脱模之瞬间的摩擦力最大。由于=2.5mm,d=90mm;/d=0.02780.05所以该塑件为薄壁塑件,又由于塑件的断面为圆环形,根据参考知其计算公式: F=+0.1A (6-1)式中,S是塑料平均成型收缩率(%);E是塑料的弹性模量(MPa); 是塑件对型芯的包容长度(mm);是模具型芯的脱模斜度();是塑料的泊松比;是塑件的平均壁厚;f是塑件与型芯之间的静摩擦力,常取0.10.2

18、;A是盲孔塑件型芯在脱模方向上的投影面积,=1+fsincos1。本塑件的材料选择为PP(百折胶),有关参数为S=1.75%,E=950MPa, =40mm,=0.392,A=276.46mm2,=3;代入求得:脱模力F=81.65kN。7. 侧向抽芯机构的设计当注射成型侧壁带有孔,凹穴,凸台等的塑件时,模具上成型该处的零件就必须制成可侧向移动的零件,以便在脱模前先抽调侧向成型零件,否则就无法脱模。带动侧向成型零件作侧向移动的整个机构称为侧向分型与抽芯机构。按动力来源可分为:手动抽芯机构、液动或气动抽芯机构和机动抽芯机构等三大类型。其中机动抽芯机构是运用注射机的开模运动和动力,通过传动零件将侧

19、型芯或侧型腔抽出。这种机构结构比较复杂,但抽芯不需要人工操作,生产效率高,与液压或气动抽芯机构相比较无须另行设计液压或气压抽芯系统,成本较低。根据传动零件的不同,机动抽芯又可分为斜导柱抽芯、斜滑块抽芯、弯销抽芯、斜导槽抽芯、弹簧抽芯、齿轮齿条抽芯等多种抽芯形式。本次设计根据模具的结构,采用斜导柱抽芯机构。斜导柱抽芯机构是最常用的一种抽芯机构,具有结构简朴、制造方便、安全可靠等特点;其工作原理是:斜导柱固定在定模板上,滑块在动模板的导滑槽内可以移动。开模时,开模力通过斜导柱作用于滑块,迫使滑块在动模板的导滑槽内向两边移动,完毕抽芯动作;塑件由推板推出型腔;挡板、弹簧及螺钉是滑块保持抽芯后的最终位

20、置,保证合模时斜导柱能准确地进入滑块的斜孔,使滑块回到成型位置;在注射成型时,滑块受到型腔熔体压力的作用,有产生位移的也许,因此用楔紧块来保证滑块在成型时的准确位置。斜导柱抽芯机构重要由滑块、滑块槽、滑块固定板和斜导柱等零件组成。由于本塑件两侧有和一端有凹槽,阻碍成型后塑件直接从模具里脱模,所以必须采用内侧抽芯机构。又由于抽芯距不是很大,侧凸的成型面积较小,故可采用斜滑块内侧抽芯机构。斜滑块应考虑分型与与抽芯方向的规定,并尽量保证塑件具有较好的外观质量,不要使塑件表面留有明显的拼缝痕迹。此外,还应使斜滑块的组合部分具有足够的强度。图7-1 抽芯机构7.1 抽拔距与抽拔力的计算7.1.1抽芯距抽

21、芯距是指型芯从成型位置抽至不妨碍塑件脱模的位置,滑块所移动的距离。一般抽芯距等于侧孔深加23mm。则 S=S1+(1+3)mm=10mm+3mm=13mm (7-1)7.1.2抽芯力的计算查表得抽芯力Q的计算公式9: (7-2)式中 l活动型芯被塑件包紧的断面形状周长;h型腔部分的深度;塑件对型芯单位面积的挤压力,一般取812MPa;塑料与钢的摩擦系数,一般取0.10.2;侧孔或侧凹的脱模斜度(),本设计中取=。则 =(10.2315+24.0785+11.4292+18.0456+3)458(0.1cossin)=125189.1N7.2 抽芯机构的设计1. 螺塞 2.弹簧 3.钢珠 4.右

22、滑块 5.压紧块 6.斜导柱 7.左滑块图7-1 斜导柱抽芯机构塑件的侧向抽芯机构如上图所示,开模时,斜导柱随定模一起运动,其带动滑块运动,直到运动到定位装置的位置;闭模时,斜导柱先进入斜导柱孔,在斜导柱和楔紧块的作用下,使侧向机构顺利合模。 7.2.1滑块与滑块槽的设计(1)滑块与侧向型芯的连接斜导柱抽芯机构的滑块分为整体式和组合式两种,考虑到节约材料和机械加工容易,本次设计中的滑块采用整体式,侧向型芯作为滑块的一部分一起加工。(2)滑块槽的设计侧向抽芯过程中,滑块必须在滑槽内运动,并规定运动平稳且具有一定的精度。本次设计采用“T”形组合式的导滑槽,其由一块板做成滑槽板,导滑部分容易磨削,精

23、度也容易保证。设计滑槽时还应注意下面问题: 滑块完毕抽拔动作后,其滑动部分仍应有所有或部分长度留在滑槽内,滑块的滑动配合长度常大于滑块宽度的1.5倍;滑块完毕抽拔动作后,其滑动部分留在导滑槽中的长度不应小于滑块配合长度的2/3,否则,滑块复位时容易倾斜,甚至破坏模具。为不增大模具体积又要保证导滑槽长度,可在模具上采用局部加长导滑槽的方法; 滑槽对滑块的导滑部分采用间隙配合,配合特性可选用H8/g7或H8/h8,其它各部分均留有间隙,滑块的滑动部分和滑槽导滑面的粗糙度Ra为0.8;由于模具工作时,滑块在导滑槽内要往复移动,为减少磨损,滑块的材料可用T8A、T10A、或45钢,导滑部分淬火硬度在4

24、0HRC以上,导滑槽的材料可用耐磨材料或铜滑板,淬火硬度为5458HRC。在本设计中,查阅模具设计与制造简明手册表2-4-74,选定滑槽高度为12mm,滑槽宽度为9mm,材料选为T10A,热解决5458HRC。7.2.2定位装置的设计侧抽芯动作完毕后,滑块应留在所规定的位置上,不可任意滑动,以便合模时斜导柱能准确地进入滑块的斜孔中,该设计采用钢珠联合弹簧定位形式。钢珠直径7mm,弹簧丝直径1mm。7.2.3斜导柱的设计与计算综合实际情况,本模具采用斜导柱安装在定模,滑块安装在动模的。斜导柱倾斜角选为20,则斜导柱有效工作长度为L=S/sin20,其中S为抽芯距。即 L2=13/sin20=38

25、mm 斜导柱直径取决于斜导柱所受的最大弯曲力,按斜导柱所受的最大弯曲应力小于其许用弯曲应力的原则,直径的计算公式为d=m=14.97mm (7-3)其中P为斜导柱所受的弯曲力,重要取决于抽拔力Q和倾斜角,其简化计算公式为 ; (7-4)在这里P=125189.1/cos=133223.46NH是抽芯孔中心与A点的垂直距离(mm);是斜导柱材料的许用弯曲应力(MPa),可取=300MPa。经计算与校核,斜导柱直径选则d=16mm。8. 温度调节机构的选择8.1模具温度调节对塑件质量的影响(1)尺寸精度 对一般塑件,必须使模温较低,并保持恒定温度,以减少塑件成型收缩率的波动,提高塑件尺寸稳定性;(

26、2)形状精度 模具型芯和型腔的各部分温差太大,会使塑件收缩不均匀导致翘曲变形,特别是对于壁厚不一致和形状复杂的塑件,经常会出现因收缩不均匀而变形的情况,因此,必须设计合适的冷却回路,使模具型腔、型芯各个部分的温度基本一致,从而使塑件各部分的冷却速度相同;(3)力学性能 对于结晶型塑料冷却速度影响其结晶度,而结晶度又影响其力学性能。冷却速度快,结晶度低,应力开裂的倾向小。一般可采用较高的熔体温度、较低的模具温度、较短的保压时间和快速填充,这样成型条件来减少塑件应力开裂的倾向。(4)表面质量 当模具的温度过低时,会使塑料熔体粘度提高,流动阻力增大,从而出现填充不满,塑件轮廓不清,或者产生熔接痕或振

27、动痕;提高模具温度即可改善塑件表面状态,使塑件表面粗糙度减少。8.2冷却系统的设计原则(1)冷却系统的布置应先于脱模机构(2)合理地拟定冷却管道的直径中心距以及与型腔壁的距离(3)减少进出水的温度差,普通模具的进出水温差不应超过5(4)浇口处应加强冷却(5)应避免将冷却水道开设在塑件熔接痕处(6)冷却水路应便于加工和清理。8.3冷却装置的布置如下图8-1型腔冷却系统 图8-2滑块冷却系统图8-3 型芯的冷却系统9塑件的Moldflow分析9.1 有限元法介绍Moldflow软件的原理是有限元法,有限元法是力学、计算方法和计算机技术相结合的产物,由于它在解决工程技术问题时的灵活性、快速及有效性,

28、发展非常神速,其解题范围涉及了各个领域(固体力学、流体场、电磁场、温度场、声场)的数理方程;其计算机程序几乎能求解数理方程中的各类问题,是工程技术人员必备工具,是力学、机械、土木工程、水力等专业的学生的必修课。有限元法是求解复杂工程问题的一种近似数值解法,现已广泛应用到力学、热学、电磁学等各个学科,重要分析工作环境下物体的线性和非线性静动态特性等性能。有限元法求解问题的基本过程重要涉及:分析对象的离散化,有限元求解,计算结果的解决三部分。曾经有人做过记录:三个阶段所用的时间分别占总时间的40%50%、5%及50%55%。也就是说,当运用有限元分析对象时,重要时间是用于对象的离散及结果的解决。假

29、如采用人工方法离散对象和解决计算结果,势必费力、费时且极易犯错,特别当分析模型复杂时,采用人工方法甚至很难进行,这将严重影响高级有限元分析程序的推广和使用。因此,开展自动离散对象及结果的计算机可视化显示的研究是一项重要而紧迫的任务。有限元分析的基本环节和几个问题:离散化:(1)单元如何划分?编排单元码和节点码有什么原则?(2)荷载如何移置?单元分析:(1)节点力如何用节点位移表达?(2)如何建立以节点位移表达的节点平衡 方程式?(3)如何去求单元的内力(应力)?整体分析:如何以最快的速度、最少的时间、最佳的方案解出方程组,以得到最佳(可行精度)的结果?9.2 有柄盖模型前解决(1)网格的划分,

30、解决,诊断导入有柄盖模型,并选择网格类型为表面模型,设立全局网格边长为10mm接着开始划分网格。划分完毕后进行网格数据记录,网格数量8853,无自由边,无交叉边,最小纵横比1.15,最大纵横比22.21。可以看出,对于之后要进行的翘曲分析,纵横比过大,需要调整。进行网格的纵横比诊断,调整网格纵横比为小于18。最后进行网格配向诊断,连通性诊断,自由边诊断等,均没有问题。(2)分析类型及材料选择双击Moldflow左边任务栏的填充,选择分析类型为“浇口位置”,然后选择材料为“TaiwanPP”牌号为6331。双击任务栏的“立即分析” 。图9-1 最佳浇口位置分析查看分析结果,如图9-1所示,蓝色显

31、示的即为最佳浇口位置。修改分析类型为“冷却+流动+翘曲”,为接下来的分析做准备。(3)浇注系统,冷却系统创建右键点击任务栏中的注射位置,放置注射位置在杯底中心。点击“建模”菜单的流道系统向导,选择浇口位置中心作为主流道位置,设立入口直径为3mm,拔模角3度,长度为52mm。接着进行连通性诊断,连通性良好。继续分析。用手工方式创建冷却系统:使用复制/移动命令复制、移动节点,并将它们按顺序连接成线,接着选择网格菜单中的“生成网格”,网格边长选择默认。放置水路进出口:右键点击“创建冷却回路”,放置冷却液入口,从而完毕创建浇注系统和冷却系统。如图9-2所示。图9-2 冷却回路9.3初始方案分析结果输出

32、进行工艺参数的设立:双击工艺设立,弹出工艺设立向导。在冷却设立中,设立模具表面温度设为50;熔体温度230,开模时间5s,注射+保压+冷却时间为自动,查看顶出条件为顶出温度93,顶出冻结比例为100%;在流动设立中,参数均为自动;在翘曲设立中,勾选分离翘曲因素复选框。准备就绪,进行有柄盖的“冷却+流动+翘曲”分析。得出分析结果。一方面查看分析日记,在分析日记中查出最大注塑机锁模力为7吨;最大注射压力为1.8MPa,充填时间为1.5s,在充填阶段的1.48s,流动速率为33.46立方cm每秒时,发生速度与压力的切换,保压阶段从1.5s开始,在11.49s时,压力完全释放,在28.14s保压结束。

33、 生成分析报告:选择需要的分析内容并添加生成报告,报告如下: 图9-3 变形,不同的收缩图9-4 充填时间图9-5 气穴图9-6 熔接痕图9-7 锁模力图9-8 回路管壁温度图9-9 制品温度在报告中可以看出,不同的冷却引起的变形比较大,需要改善冷却系统,充填时间为1.5s,旋转塑件选择塑件上不同的点,发现充填时间的差值不超过0.2s,没有问题。产气愤穴的位置均在分型面上或者在左右滑块缝隙,杯口边沿位置,易于排气,所以没有问题。在手柄位置有明显的熔接痕产生,需要改善工艺参数。需求的锁模力远小于注塑机的最大锁模力,所以可行。查看回路管壁温度的温度偏差为摄氏度,可见冷却效果是非常好的。制品的上下温

34、度偏差过高,导致冻结时间不同,影响塑件的顶出,所以冷却系统需要改善。9.4制定优化方案根据初始方案分析,改善冷却系统,同时调整工艺参数,改善如下:模具表面温度改为60,顶出条件设立为100时顶出塑件,速度压力切换条件设立为“注射压力120MPa控制”,其它设立不变。优化方案的分析报告如下图:图9-10 变形,不同的收缩图9-11 充填时间图9-12 冻结时间图9-13 熔接痕改变冷却系统如图,加长滑块处冷却水道,使不同的冷却产生的变形缩小。由于熔接痕不可避免,在调试模具时,采用增大流速,温度,压力等方法使熔接痕不明显。10. 注射机有关工艺参数的校核10.1 注射量的校核本塑件采用一模一腔的结

35、构,由上面的计算结果可知: =46.813;=0.78故每次注射需要的塑料为:G=0.78+46.813=47.593由于注射机J54-S200/400的标称注射量为400,大于47.593,所以满足规定。10.2 锁模力与注射压力的校核10.2.1锁模力的校核由于高压塑料熔体充满型腔时,会产生一个很大的推力,这个力应小于注射机的公称锁模力,否则将产生溢料现象即: (10-1)式中 注射机的公称锁模力(N),本次设计中,=900KN;P注射时型腔内注射压力,由下表10-1得: p =25MPa;表10-1 常用塑料注射成型时型腔平均压力 单位:MPa塑件特点举例容易成型的塑件一般塑件中档粘度及

36、有精度规定的塑件高粘度及高精度、难充模塑料25303540PE、PP、PS等壁厚均匀的日用品、容器类在模温较高的情况下,成型薄壁容器类ABS、POM等有精度规定的零件、如壳类高精度的机械零件,如齿轮、凸轮等塑件和浇注系统在分型面上的垂直投影面积之和(mm2)。 则 = nA1+A2 (10-2)其中单个塑件在分型面上的投影面积(mm2)流道凝料(涉及浇口)在分型面上的投影面积(mm2)本模具采用一模一腔,因此= =602.74mm2 则=1506.9KN (10-3)得知N所以注塑机的锁模力可以满足规定。10.2.2注射压力的校核J54-S200/400注射机的最大注射压力为109MPa,可以

37、满足ABS塑料成型所需要T的注射压力80140MPa的规定。10.3 材料厚度与注射机开模行程的校核材料厚度的校核查文献17得材料校核的公式: (10-4) 式中 注射机允许的最小厚度(J54-S200/400注射机的165mm);注射机允许的最大厚度(J54-S200/400注射机的406mm)。则 H=204mm所以可以满足上面的规定。注射机开模行程应大于模具开模时取出塑件(涉及浇注系统)所需要的开模距,即满足下式: (10-5) 式中 Sk注射机的行程(J54-S200/400注射机的Sk160mm);H1脱模距离(顶出距离),H140mm;H2塑件高度+浇注系统高度,H2(46+52)

38、mm=98mm则 H1+ H2+10mm148mm160mm所以可以满足规定。11. 成型零部件的设计与计算机构形式11.1 成型零部件的结构形式11.1.1凹模的结构设计中小型凹模宜采用整体式凹模,本设计采用整体式凹模,这是由于凹模板厚度为25mm,比较薄,模板尺寸也较小,采用整体式并不会浪费材料,整体式凹模的优点是:强度大,塑件上不会产生拼模缝痕迹。11.1.2型芯的结构设计凸模的装配形式有模体与底板一体式,底板装配式,螺钉配合底板式。本模具属于小型模具,为了减少模具零件的加工量和便于加工,采用过渡配合(H7/m6)将型芯压入模具,型芯底部用凸肩固定。11.2成型零部件的工作尺寸的计算成型

39、零部件中与塑件接触并决定塑件几何形状的各处尺寸,称为工作尺寸,它涉及型腔深度与型芯高度尺寸、型腔和型芯径向尺寸、成型零件中心距。根据与塑件熔体或塑件之间产生摩擦磨损之后尺寸的变化趋势,可将工作尺寸分为三类:1) 孔类尺寸(A类);2)轴类尺寸(C类);3)中心距类尺寸(C类).任何制品都有一定的尺寸规定,制品成型后的实际尺寸与基本尺寸之间的误差叫制品的尺寸偏差。引起制品产生尺寸偏差的因素很多,据目前的生产经验来说,重要的因素是来自塑件的收缩率、成型零部件的制造偏差及其在使用过程中的磨损等三方面。生产中一般根据制品尺寸允许的公差来拟定成型零部件的制造偏差及其磨损量,它们关系如下:; 。运用平均收

40、缩率来计算,平均收缩率(Scp)是塑件的最大收缩率(Scpmax)与最小收缩率(Scpmin)的和的一半,即: Scp(Scpmax + Scpmin)/2 (11-1)=(0.3%+0.8%)/2=0.0055该塑件尺寸较大,因此精度规定较低,查表(SJ/T106281995),选用6级精度。因此每个尺寸的公差均可由表中查出。已知塑件尺寸如下:图11-1 制件图 表11-1 尺寸计算类型塑件尺寸计算公式计算结果型腔表11-1续型芯 中心距12. 模架、支承与连接零件的设计与选择注射模中的各种固定板、垫块、支承板及模座等均称为支承零部件,它们与合模机构组装,便可构成模具的基本骨架。注射模架的作

41、用就是用来安装和固定注射模具中的各种功能结构,因此,在设计注射模时,必须保证各种支承零部件有足够的强度和刚度。12.1定模座板(250mm315mm25mm)定模座板是模具与注射机连接固定的板,材料为45钢。通过8个16的斜导柱与定模固定板连接,定位圈通过4个M4的内六角螺钉与其连接,定模座板与浇口套为H6/f5配合。12.2定模板(250 mm250mm25mm)用于固定型腔、导套、楔紧块、斜导柱。厚度经计算校核应大于12,取标准值25。采用45钢制成,调质230HB270HB。其上的导套孔与导套一端采用H7/r6配合,另一端采用H8/h7配合;定模板与浇口套采用H6/f5配合。注射模中的各

42、种固定板、垫块、支承板及模座等均称为支承零部件,它们与合模机构组装,便可构成模具的基本骨架。注射模架的作用就是用来安装和固定注射模具中的各种功能结构,因此,在设计注射模时,必须保证各种支承零部件有足够的强度和刚度。12.3动模板(250mm250mm50mm)用于固定型芯,厚度经计算采用50mm12.4 动模座板(250mm315mm25mm)模座是与注射机相联的模具底板,其作用是支承所有零部件、传递合模力及承受成型力。设计要点:(1)应有一定厚度;(2)轮廓形状和尺寸应与注射机上的动定模固定板相匹配;(3)模座上开设的安装结构(螺栓孔、压板台阶等)必须与设备上安装的螺孔的大小和位置相适应;(

43、4)材料:碳钢、45钢、合金结构钢,调质230270HBS。13. 合模导向与定位机构的设计注射模在工作中周期性地开模、合模。当动、定模完全分开时,可依靠注射成型机的拉杆导向,但仅靠注射成型机的拉杆导向并不能保证注射模具正常工作,注射模自身必须设立导向与定位机构。导向机构的作用是:(1)定位作用:为了避免模具装配时方位搞错而损坏模具,并且在模具闭合后使型腔保持对的的形状,不至于由于位置的偏移而引起塑件壁厚不均,或者模塑失效;此外,导向机构在模具的装配过程中也起定位作用,方便模具的装配和调整;(2)导向作用:在动定合模时,一方面导向机构接触,引导动模、定模对的闭合,避免凸模或型芯撞击型腔,损坏零件;(3)承受一定侧压力:塑料注入型腔过程中会产生单向侧压力,或由于注射机精度的限制,使导柱在工作中承受了一定的侧压力;(4)保持运动平稳作用:对于大、中型模具的脱模机构,有保持机构运动灵活平稳的作用。13.1 导柱导向机构考虑到塑件的精度规定和生产批量大小,故导柱要有导套配合,导套的外径与导柱的相等,也就是导柱的固定孔与导套的固定孔同径,两孔可以一刀加工,以保证位置精度。导柱同导套的配合都是间隙配合H7/h6或H8/f8,间隙小于0.04mm,导柱装入模板多
