压力管道培训考试题C1卷答案.doc

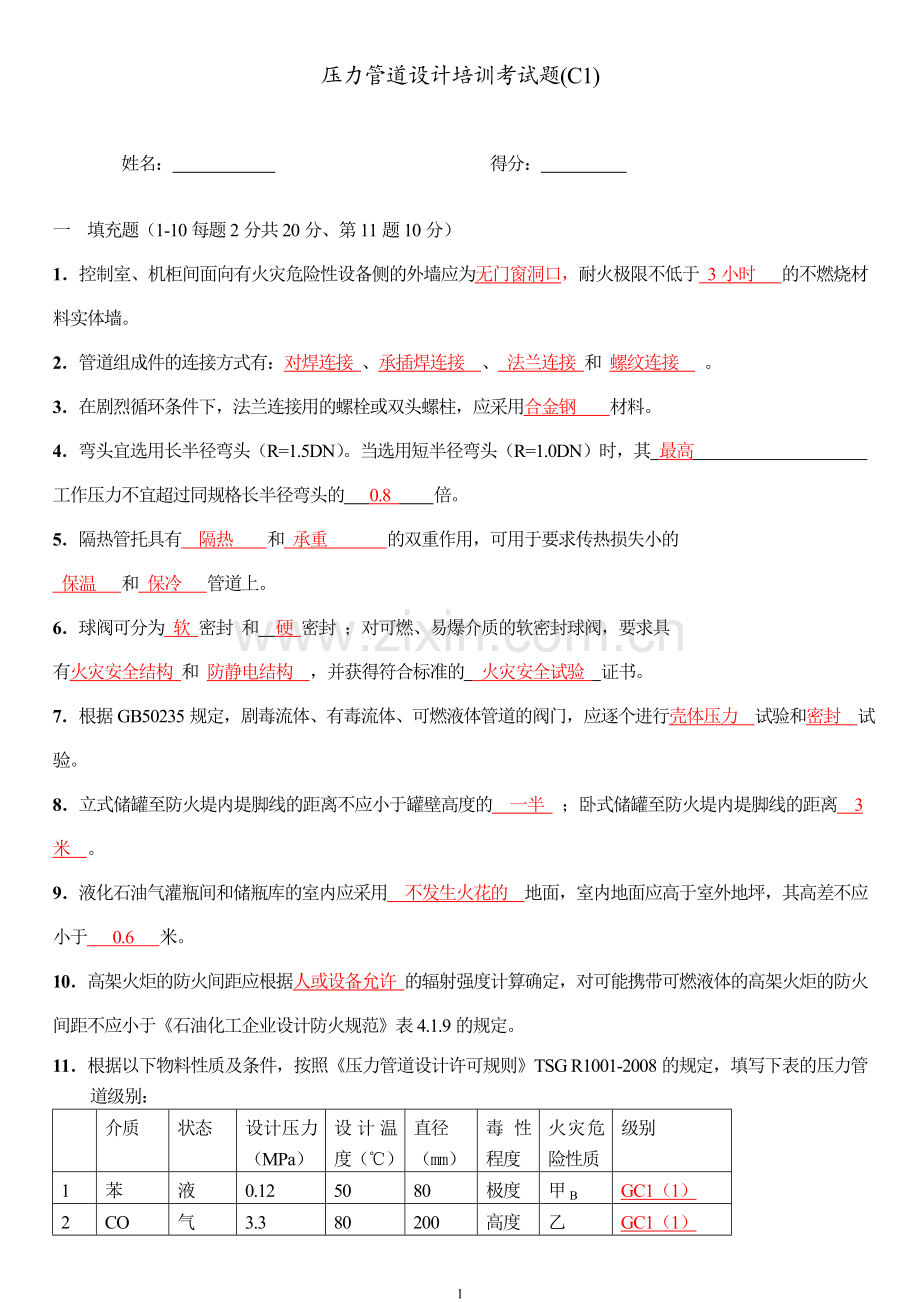

压力管道设计培训考试题(C1) 姓名： 得分： 一 填充题（1-10每题2分共20分、第11题10分）1控制室、机柜间面向有火灾危险性设备侧的外墙应为无门窗洞口，耐火极限不低于 3小时 的不燃烧材料实体墙。2管道组成件的连接方式有：对焊连接 、承插焊连接 、 法兰连接 和 螺纹连接 。3在剧烈循环条件下，法兰连接用的螺栓或双头螺柱，应采用合金钢 材料。4弯头宜选用长半径弯头（R=1.5DN）。当选用短半径弯头（R=1.0DN）时，其 最高 工作压力不宜超过同规格长半径弯头的 0.8 倍。5隔热管托具有 隔热 和 承重 的双重作用，可用于要求传热损失小的 保温 和 保冷 管道上。6球阀可分为 软 密封 和 硬 密封 ；对可燃、易爆介质的软密封球阀，要求具有火灾安全结构 和 防静电结构 ，并获得符合标准的 火灾安全试验 证书。7根据GB50235规定，剧毒流体、有毒流体、可燃液体管道的阀门，应逐个进行壳体压力 试验和密封 试验。8立式储罐至防火堤内堤脚线的距离不应小于罐壁高度的 一半 ；卧式储罐至防火堤内堤脚线的距离 3米 。9液化石油气灌瓶间和储瓶库的室内应采用 不发生火花的 地面，室内地面应高于室外地坪，其高差不应小于 0.6 米。10高架火炬的防火间距应根据人或设备允许 的辐射强度计算确定，对可能携带可燃液体的高架火炬的防火间距不应小于石油化工企业设计防火规范表4.1.9的规定。 11根据以下物料性质及条件，按照压力管道设计许可规则TSG R1001-2008的规定，填写下表的压力管道级别：介质状态设计压力（MPa）设计温度（）直径（mm）毒性程度火灾危险性质级别1苯液0.125080极度甲BGC1（1）2CO气3.380200高度乙GC1（1）3温水液0.49050/4蒸汽气4.2270500/GC25氢气气2.050150/甲GC26空气气0.8 50100/GC37甲醇液5.56050中度甲BGC1（2）8氮气气11 5080/GC1（3）二 选择题（每题2分共30分）1管道设计寿命应从管道建设的一次投资，维修费用及投资利率等综合效率决定，并应适当考虑技术进步的更新要求。一般可按 （B） 考虑。 （A）：10年 （B）;1015年 （C）：1520年2布置有无约束金属波纹管补偿器的管道，在靠近补偿器的部位应设置导向架。第一个导向支架与补偿器的距离应小于或等于（ A ）公称直径，第二个导向支架与第一个导向支架的距离应小于或等于（D）公称直径，以防止管道有弯曲和径向偏移造成补偿器的破坏。 （A）：4倍 （B）：8倍 （C）：10倍 （D）：14倍3凹凸面法兰宜选用（ B ） 缠绕式垫片，榫槽面法兰宜选用（ A ） 缠绕式垫片，突面法兰宜选用 （ C,D） 缠绕式垫片 。 （A）：基本型 （B）：带内环型 （C）：带外环型 （D）：带内外环型4当易燃物质可能大量释放并扩散到（B） 以外时，爆炸危险区域的范围应划分附加2区。 （A）：10米 （B）：15 米 （C）：20米 （D）：25 米5石油化工企业设计防火规范GB50160规定，消防水泵房应设（A） 。（A）：双动力源 （B）：一路电源 （C）：两路独立电源再加上柴油发电机6根据GB50235规定，输送（A）（B） 的管道，其焊缝应进行100%射线照相检验。 （A）P设10PMa ,T设400 C 非可燃 （B）：P设10PMa ,T设400 C 可燃7根据石油化工企业设计防火规范GB50160，装置内甲类可燃气体压缩机房距办公楼的间距为（B） 。（A）：9米 （B）：15 米 （C）：20米 （D）：25 米8布置在防火堤外的甲A类罐组的专用泵区与储罐的防火间距为（B） 。 （A）：10 米 （B）：12 米 （C）：15 米 （D）：20 米9夹套阀门的夹套部分应采用设计压力的（C）倍进行压力实验。（A）：1.1倍 （B）：1.2倍 （C）：1.5倍 （D）：1.8倍10工艺装置、罐组或其他设施的排水出口管道应设水封，水封高度不得小于（C）。 （A）：150mm （B）：200mm （C）：250mm （D）：300mm11汽车加油站油罐的顶部覆土厚度不应小于（B），油罐的周围应回填干净的沙子或细土，其厚度不应小于（A）。（A）：0.3米 （B）：0.5 米 （C）：0.8米 （D）：1米12公称直径小于150mm的管道，焊缝间距不宜小于（A） 。公称直径大于或等于150mm的管道，焊缝间距不宜小于（C）。（A）：50mm （B）：100mm （C）：150mm （D）：200mm13安全阀入口管道的压力损失宜小于开启压力的（A），安全阀出口管道的压力损失不宜超过开启压力的（C） 。（A）：3% （B）：5% （C）：10% （D）：15%14水平管道支吊架最大间距应满足强度和刚度条件。刚度条件是限制管道自重产生的弯曲绕度，一般管道设计绕度不应超过（B ） 。（A）：10mm （B）：15mm （C）：20mm （D）：25mm15保温材料含水率不得大于（D），保冷材料含水率不得大于（A）。（A）：1% （B）：3% （C）：5% （D）：7.5%三 判断题（对的打,错的打，每题2分共20分）剧烈循环工况的管道采用法兰连接时应当选用带颈对焊法兰。 （）GC1级管道用的支管连接件应采用整体补强的支管连接件或三通。 （）碳钢、碳锰钢、低温用镍钢不宜长期在450以上使用。（）425一个独立的压力管道系统应在适当的位置设置一个安全泄放装置。 （）或多个可燃气体压缩机厂房的顶部应采用通风措施，地面不宜设地坑。 （）6直径25mm以下的所有介质的管道都不属于压力管道。 （）7火炬设施的附属设备可靠近火炬布置。 （）8钢材中碳的含量升高，钢的强度和硬度也就升高。 （）大于0.9%时，强度反下降9丙A类液体的装卸车应采用液下装卸车鹤管。 （）10液氯储罐区应有事故备用罐，液氯气化系统应有排污处理设施。 （）四 问答题（每题5分共20分）我公司对压力管道设计条件的接收和提出有哪些管理要求？对接收条件1）专业负责人应按设计条件协作表规定的进度计划提前2-3天，及时通知提供条件的专业或部门准备好条件。接到条件后及时地将其分发给有关人员，并建立工程档案，以便管理和查阅。2）专业负责人所接收的全部条件必须进行评审,是否符合条件内容规定的要求,若不符合要求，专业负责人可拒收。3）专业负责人所接收全部条件必须经提出条件的专业校核、审核(如果需要)人员签字，无校核签署的条件，专业负责人应拒收。4）专业负责人要定期检查接收条件，以保证有关人员所使用的接收条件均为最新版次， (在编制校审版或施工版时尤为重要)。5）接收“压力管道设计条件图表”的专业在两天内，复杂条件在一周内审查条件的合理性，确认后在“设计条件传递记录”签收。对提出条件1）所提出的“压力管道设计图表”均由专业负责人管理、登记、分发。专业负责人必须对提出“压力管道设计条件图表”的完整性、正确性负责。2）专业负责人对发出的“压力管道设计条件图表”的签署进行检查，未按规定签署的条件图表，不得发送。3）对“压力管道设计条件图表”的校审意见应通过填写“设计文件校审记录”由原编制人进行修改，修改后再经校审签署。4）管道设计专业负责人组织分发本专业提出的“压力管道设计条件图表”给有关专业。分发时按“专业设计条件传递记录”（见表5）进行分发，接收条件专业在记录表上签收。2管道连接在哪些情况下需考虑法兰、螺纹或其他可拆卸连接？便查手册 P539页3碳素结构钢管道组成件(受压元件)的使用应当符合什么要求？(TSG D0001-2009第二十六条、第二十七条)4管道固定点的设置应考虑哪些问题？(教材P343 第7.3.5题)0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a545
