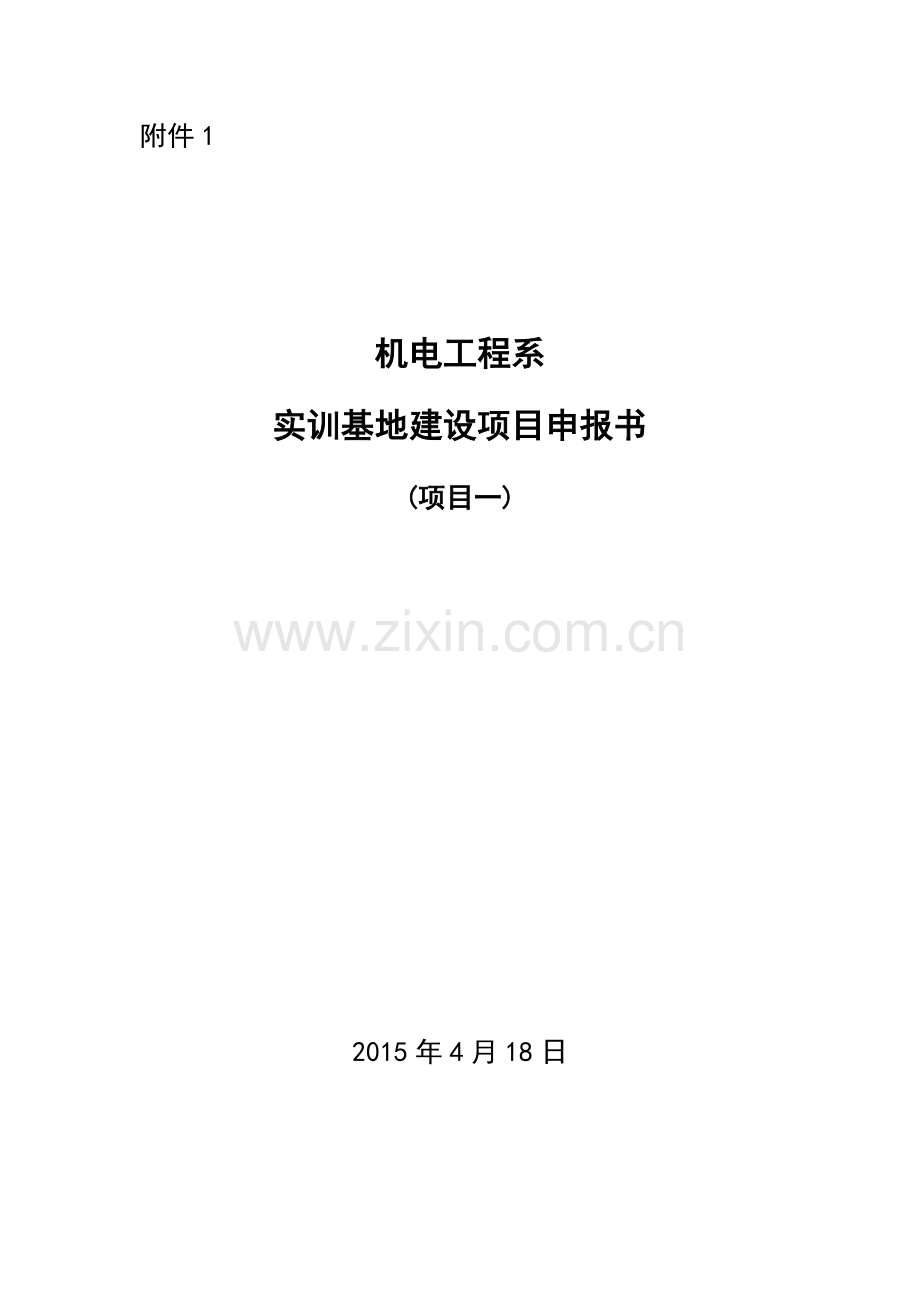

项目一-机电工程系实训基地建设项目申报书.doc

附件1

机电工程系
实训基地建设项目申报书
(项目一)

2015年4月18日

2

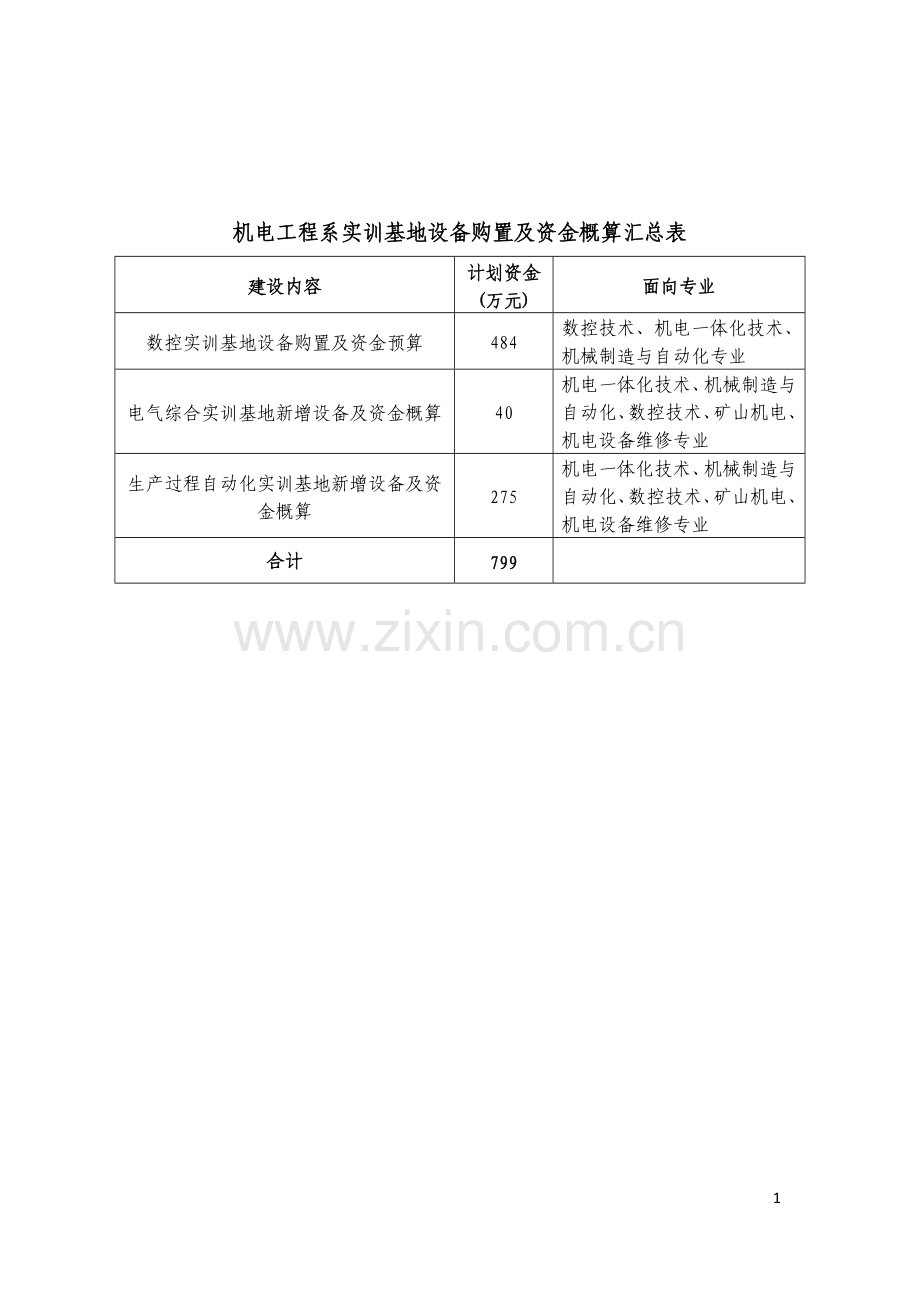

机电工程系实训基地设备购置及资金概算汇总表
建设内容
计划资金(万元)
面向专业
数控实训基地设备购置及资金预算
484
数控技术、机电一体化技术、机械制造与自动化专业
电气综合实训基地新增设备及资金概算
40
机电一体化技术、机械制造与自动化、数控技术、矿山机电、机电设备维修专业
生产过程自动化实训基地新增设备及资金概算
275
机电一体化技术、机械制造与自动化、数控技术、矿山机电、机电设备维修专业
合计
799

一、数控实训基地新增设备及资金概算
1、项目实施必要性
目前，我区传统产业基础扎实，但产业低端化特征明显。针对这一现状，内蒙古“8337”发展思路中提出“要把内蒙古建成有色金属生产加工和现代装备制造等新型产业基地”。为了实现这一目标，我区装备制造企业普遍加大对集成化、精密化、绿色化、高端化、无人化智能制造装备的需求，因而对技术技能型人才的培养提出了新的要求。
数控基地作为我院中央财政支持的重点建设基地，目前虽然已经具备了一定的规模与水平，但面对数控技术不断向运行高速化、加工高精化、控制智能化等方面的发展趋势及企业对技术技能人才培养提出的新要求，现有的实践教学条件已逐步显露出与制造业发展前沿技术的差距。
经过多次企业调研，数控基地拟从三方面完善实训条件：一、对原有数控设备进行系统升级改造；二、购置高速化、高精化数控设备，如高速数控车床、高速数控磨床等；三、购置前沿性特种加工设备，如水射流、超声波等。
完善后的数控基地可全方位、多角度的培养学生设备操作与维修技能，拓展学生职业发展领域，同时也为师资队伍建设、校企合作、技术服务等创造优质条件。
2、目前实训基地建设和实训设备配备情况

数控实训基地建设和现有实训设备配备表
数控实训基地是中央财政支持的职业教育示范性实训基地。该基地集教学、培训、技能鉴定、技术服务等功能于一体，占地面积约3000平米，拥有各类生产型数控车床、数控铣床、加工中心等设备60余台套，资产总额近2500万。该基地除承担实践教学工作外，还承担了数控车、数控铣工种的职业技能鉴定工作，并连续五年成功承办自治区各级各类数控技能大赛以及产品加工和对外技术培训（包括国际培训）等工作。
单位：万元
序号
资产名称
型号
计量单位
数量
金额
单价
总价
1
数控车床-Ⅱ
CAK3675V
台
10
7.854
78.54
2
数控车床-Ⅲ
CAK40100VL
台
10
8.36
83.6
3
数控车床
CAK4085Si
台
2
9
18
4
数控车
CJK6032-2
台
5
5
25
5
数控车
CJK6032-1
台
1
4.8
4.8
6
数控钻铣床
IJK7532A
台
1
8.8
8.8
7
数控钻铣床
IJK7532A-2
台
2
9.1
18.2
8
机械设备与控制技术装置
THMDTK-1
台
2
13
26
9
立式数控床身铣床-Ⅲ
XKA714
台
7
21.216
148.512
10
数控铣床
XD-40A
台
3
22
66
11
五轴加工中心
XHK715
台
1
97
97
12
五轴加工中心
XKT718
台
1
112
112
13
四轴加工中心

台
1
43.8
43.8
14
四轴加工中心
VDL-600
台
1
44
44
15
四轴加工中心
VDL600
台
1
27.5
27.5
16
三轴加工中心
北京机电院VMC750E
台
1
24.3
24.3
17
立式加工中心（三轴）
HNC-21MC
台
1
28.9
28.9
18
全功能数控车
CDCK-20A
台
2
37
74
19
全功能数控车
沈阳机床厂HTC2050
台
1
32
32
20
车削加工中心
HTC2050Z
台
1
55
55
21
数控维修机床
CAK3665SJ
台
1
10
10
22
数控车床（西门子）
CKY400S
台
1
12
12
23
全功能数控车
大连机床厂CL-20
台
1
31
31
24
全功能数控车
CL-20
台
1
28
28
25
数控快走丝线切割机床-Ⅰ
CTW320TA
台
1
5.1
5.1
26
数控电火花成型机床-Ⅰ
CTE300ZK
台
1
6.12
6.12
27
电热板
6000W
个
3
0.46
1.38
28
空压机
W-0.6/12.5
台
2
0.5172
0.2586
29
网络DNC

个
1
36
36
30
液压卡盘
CAK3675
个
2
1.72
3.44
31
平口钳
200MM
个
6
0.061
0.366
32
平口钳
200MM
个
1
0.0428
0.0428
33
砂轮机
200mm
台
2
0,052
0.026
34
变频器
沈阳大方EV2000-4T0075G/0110P
台
1
0.5
0.5
35
电磁炉

个
1
0.0298
0.0298
36
气泵
QB-TMPQ
台
1
0.128
0.128
37
组合夹具
北京蓝新特LXT-J
套
1
5.9
5.9
38
铝和金展台
2.5m
个
1
0.16
0.16
39
文件柜

个
1
0.042
0.042
40
文件柜

个
2
0.0435
0.087
41
移动翻转黑板

套
1
0.096
0.096
42
文件柜

个
2
0.045
0.09
43
工具柜

个
41
0.0255
1.0455
44
文件柜

个
5
0.042
0.21
45
液压搬运车

台
1
0.22
0.22
46
网络软件
HVCNET50节点
套
1
1.8
1.8
47
模拟软件
HNC-T 100节点
套
1
1.2
1.2
48
工具柜

个
60
0.475
28.5
49
砂轮机

台
1
0.185
0.185
50
机用精密平口钳
QM16160
个
3
0.195
0.585
51
放静电工作台
1200*600*800
台
1
0.25
0.25
52
手动推高车
CTV-3
台
1
0.42
0.42
53
液压叉车
AC30
台
1
0.38
0.38
54
3D打印机

台
1
2.68
2.68
55
BT40刀具管理车
600*600*960
台
4
0.178
0.712
56
交流电焊机
315
台
3
0.77
2.31
57
型材切割机
SL2-400
台
1
0.539
0.539
58
下料机
GW712
台
1
2.98
2.98
59
角磨机
125A
台
2
0.268
0.536
60
落地式砂轮机
M3025
台
2
0.42
0.84
61
四抓卡盘
KA200
个
2
0.165
0.33
62
手推式洗地机
R50
台
1
1.95
1.95
63
手动液压搬运车
5吨
台
1
0.398
0.398
64
万能磨刀机
GD-20A
台
2
0.38
0.76
65
大功率台式钻床
16MM
台
3
0.458
1.374
66
工具磨床
浩大600#
台
1
1.28
1.28
67
切割机
21E-KQ-110
台
1
0.158
0.158
68
高精密平口钳
GM16200MM
个
4
0.298
1.192
69
平口钳
QHK160
个
3
0.245
0.735
70
万能分割头分度盘
36085HOT-300
个
2
35
70
71
气泵
13D-V20
台
1
0.25
0.25
72
普通车床
C616
台
3
3
9
73
普通车床
C615
台
2
3
6
74
普通车床
C6132
台
3
3
9
合计
1304.5377
3、实训基地（实训中心）新增设备及资金概算
数控实训基地新增设备及资金概算情况表
单位：万元
序号
资产名称
规格要求
计量单位
申报购置
数量
金额
单价
总价
1
数控车床升级改造
型号HNC-818T
1.系统必须满足总线控制、速度≥100Mb/s、≥4通道
2.必须开通后台编辑、DNC通讯、蓝图编程、以太网控制、极坐标功能，DNC通讯、可控制绝对编码器功能、纳米插补技术、高速刚性攻丝、多主轴控制、三维实体防碰撞技术、3.液晶显示屏≥8.4”LED
台
20
4.5
90
2
数控铣床升级改造
型号HNC-818M
1.系统必须满足总线控制、速度≥100Mb/s、≥4通道
2.必须开通后台编辑、DNC通讯、蓝图编程、以太网控制、极坐标功能，DNC通讯、可控制绝对编码器功能、纳米插补技术、高速刚性攻丝、多主轴控制、三维实体防碰撞技术、3.液晶显示屏≥8.4”LED
台
7
5.5
38.5
3
数控加工中心升级改造
型号HNC-818M
1.系统必须满足总线控制、速度≥100Mb/s、≥4通道
2.必须开通后台编辑、DNC通讯、蓝图编程、以太网控制、极坐标功能，DNC通讯、可控制绝对编码器功能、纳米插补技术、高速刚性攻丝、多主轴控制、三维实体防碰撞技术、3.液晶显示屏≥8.4”LED
台
5
8.5
42.5
4
数控磨床
型号MK1320/500
1.外形尺寸：2300×1400×1650mm
2.砂轮尺寸：Φ400×40×Φ203mm
3.主电机功率：4.5kw
4.砂轮电机功率：3kw
5.磨削直径范围：Φ8-Φ200mm
6.最大磨削长度：500mm
台
1
50
50
5
高速数控车床
型号TY-42L：外形尺寸：2.0×1.85×1.4
1.最大床身旋转直径：360mm
2.最大加工直径 ：360mm
3.刀架上最大加工直径：120mm
4.最大加工长度：290mm
台
1
45
45
6
超声波切割机
型号SUW-30CD：频率：400Hz
1.超音波输出功率：35W
2.电源电压：0.7A
3.外形尺寸：180×175×1.6（重量）
台
1
6
6
7
水射流切割机
型号HSQ1210S
1.结构形式：龙门式
2.有效加工行程：2000mm*1500mm
3.重复定位精度：±0.05mm
4.X、Y轴最大运动速度：10m/min
5.控制精度：±0.05mm
6.切割精度：±0.2mm
7.最高压力：400MPA
8.最大流量：3.7L/min
9.最大宝石喷嘴直径：￠0.3mm
10.系统功率：37KW
11.电源：380VAC, 50Hz , 3 相
台
1
40
40
8
激光切割机
型号 K-800-25M
1.工作幅面（mm） 1500*3000
2.外观尺寸（mm） 2100*2860*1200
3.整机功率 48KW
4.机器净重(kg) 2500
5.工作方式 光路长度自动补偿切割
6.切割速度 0-3000 mm/min可调
7.机床精度 0.025 mm
8.重复定位精度 ±0.01 mm
9.工作电压（V） 380V±10％/50HZ/100A
10.激光器 YAG800W（详细技术性能见 YAG激光器性能参数）
台
1
80
80
9
数控折弯机
型号WC67Y-100/2500
1.公称压力：630
2.工作台长度：2500mm
3.立柱间距：2050mm
4.开启高度：235mm
5.喉口深度：250mm
6.滑块行程：120mm
7.主电机功率：5.5kw
8.外型尺寸长*宽*高：2600*1360*2050
台
1
14
14
10
数控剪板机
型号QC12Y-16X2500
1.剪板尺寸厚*宽：16*2500
2.剪切角：2°
3.空行程次数：16
4.后挡料架调节范围：20-650
5.主电机：18.5kw
6.外形尺寸长*宽*高：3235*2050*1985
台
1
20
20
11
3D测量-3D打印成套设备
型号 PowerScan-IIE
1.单幅测量范围（mm×mm） 200×160～400×320（可调节）
2.摄像头分辨率（pixels） 131万（1280×1024）
3.测量点距（mm） 0.156～0.313
4.单幅测量精度（mm） ±0.030
5.1米拼合精度（mm） ±0.048
6.单幅测量时间（s） 3
7.扫描方式 非接触式、可单双目自由切换
8.拼接方式 标志点自动拼接或转台自动拼接
9.彩色纹理 可获取物体表面的彩色纹理
10.可输出文件格式 ASC，PLY，AC等通用数据格式
台
1
10
10
12
机械装调技术综合实训装置
型号DB-JXTS
1.输入电源：单相三线 AC220V±10% 50Hz
2.交流减速电机1台：额定功率 120W，减速比 1:4
3.外形尺寸（实训台）：约为1800mm×700mm×820mm
4.设备重量：500kg
5.安全保护：具有漏电流保护，安全符合国家标准
台
4
12
48
合计
484

11

二、电气综合实训基地新增设备及资金概算
1、项目实施必要性
2013年我院购置了20套电气装置实训考核平台，建成了全区最大的电气综合实训基地，开设了电气安装基本实训、照明及配电实训、典型电气控制线路实训、PLC变频器及触摸屏综合应用实训、传感器综合应用实训等多个实训项目，为《电工电子技术应用》、《机床电气控制与PLC》、《传感器与自动检测》等课程的理实一体教学服务，收到了良好的效果。同时，该基地还承担了维修电工中、高级职业技能鉴定工作，并于2014年10月成功地承办了中国技能大赛（内蒙古赛区）维修电工赛项。
但目前专业班级数量多且班容量多为50人以上，电气综合实训基地设备数量的不足限制了学生实践动手能力的进一步提高。因此，拟增购电气装置实训考核平台以更好地满足教学、技能鉴定等相关工作的需求。
2、目前实训基地建设和实训设备配备情况

12

电气综合实训基地建设和现有实训设备配备表
电气综合实训基地成立于2013年，是目前我区最大的电气综合实训基地，占地面积约1400平米，拥有电气装置实训考核平台20台套，先后开设出97个实训项目，可培养学生电工电子技术、PLC技术、传感器技术以及变频器和触摸屏等技术的综合应用能力。此外，该基地还承担了维修电工中、高级职业技能鉴定工作，并于2014年10月成功地承办了中国技能大赛（内蒙古赛区）维修电工赛项。
单位：万元
序号
资产名称
型号
计量单位
数量
金额
单价
总价
1
电气装置实训考核平台
THWETI-1A
台
20
8.66
173.21
2
示波器
DS1104
台
20
0.58
11.6
合计
184.81
3、实训基地（实训中心）新增设备及资金概算
电气综合实训基地新增设备及资金概算情况表
单位：万元
序号
资产名称
规格要求
计量单位
申报购置
数量
金额
单价
总价
1
电气装置实训考核平台
型号：THWETI-1A
1.输入电源：三相四线（或三相五线）～380V±7.5% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤1.5kVA
4.外形尺寸：240cm×120cm×230cm（长×深×高）
台
2
15
30
2
电子实训平台模块单元
　与平台配套
套
20
0.5
10
合计
40

14

三、 生产过程自动化实训基地新增设备及资金概算
1、项目实施必要性
近年来，我国工业化进程不断推进，产品更新换代的周期不断缩短、复杂程度也随之提高，进而促使机械制造业不断向精密化、自动化、信息化、柔性化、集成化和智能化的发展。现代企业为满足市场多变的需要越来越多的使用柔性自动生产线以提高生产柔性，同时，技术人员在安装调试、故障诊断等方面的能力不足也随之显现，这就对生产过程自动化方向人才的培养提出了新的要求。
为培养学生对复杂柔性自动生产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力，拓宽就业面向，自动化生产线实训基地拟购置工程型机电一体化柔性生产综合实训系统，该系统对工业现场设备进行了提炼和浓缩，在保证学生实训先进性、全真性的同时，也可为企业技术人员培训提供平台。
2、目前实训基地建设和实训设备配备情况

15

生产过程自动化实训基地建设和现有实训设备配备表
生产过程自动化实训基地是一个综合应用实训基地，占地面积约500平米，主要设备有：自动化生产线、立体仓库、加工系统、物料传送机部件、气动提升设备部件、搬运机械手部件等。该基地可实现的实践教学环节包括：PLC实训、液压与气压传动实训、电机拖动实训、变频器控制实训、自动化生产线的安装与调试实训等。
单位：万元
序号
资产名称
型号
计量单位
数量
金额
单价
总价
1
自动生产实训考核设备

台
1
15.6
15.6
2
加工系统仿真装置（6站）
3000E
套
1
60.8
60.8
3
材料分解装置
YL－219
台
2
1
2
4
立体仓库装置
208
台
2
1.025
2.05
5
工业机械手
YL-TS-Z
套
1
2.13
2.13
6
自动生产线实训考核设备
Y2-335B
台
3
12.3
36.9
合计
119.48

3、实训基地（实训中心）新增设备及资金概算

生产过程自动化实训基地新增设备及资金概算情况表
单位：万元
序号
资产名称
规格要求
计量单位
申报购置
数量
金额
单价
总价
1
机电一体化柔性生产综合实训系统
型号THMSZC-2D：
1. 输入电源：三相四线～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3. 装置容量：＜3.5kVA
4. 外形尺寸：8000mm×5000mm×2400mm
5. 安全保护：具有漏电保护，安全符合国家标准
台
1
135
135
2
6自由度机器人（搬运）
型号HSR-JR608
1.自由度：6自由度
2.臂长：1360mm
3.驱动方式：Ac伺服马达（全臂带有制动）
4.有效载荷：8Kg
5.重复精度：±0.04mm
台
2
24
48
3
圆柱机器人
型号HSR-HC
1.自由度：4自由度
2.最大工作半径：450mm
3.驱动方式：高性能伺服马达（全臂带有制动）
4.有效载荷：3Kg
5.重复精度：±0.04mm
台
2
22
44
4
6自由度抛光机器人
型号HSR-JR608
1.自由度：6自由度
2.臂长：1360mm
3.驱动方式：Ac伺服马达（全臂带有制动）
4.有效载荷：8Kg
5.重复精度：±0.04mm
台
2
24
48
合计
275
