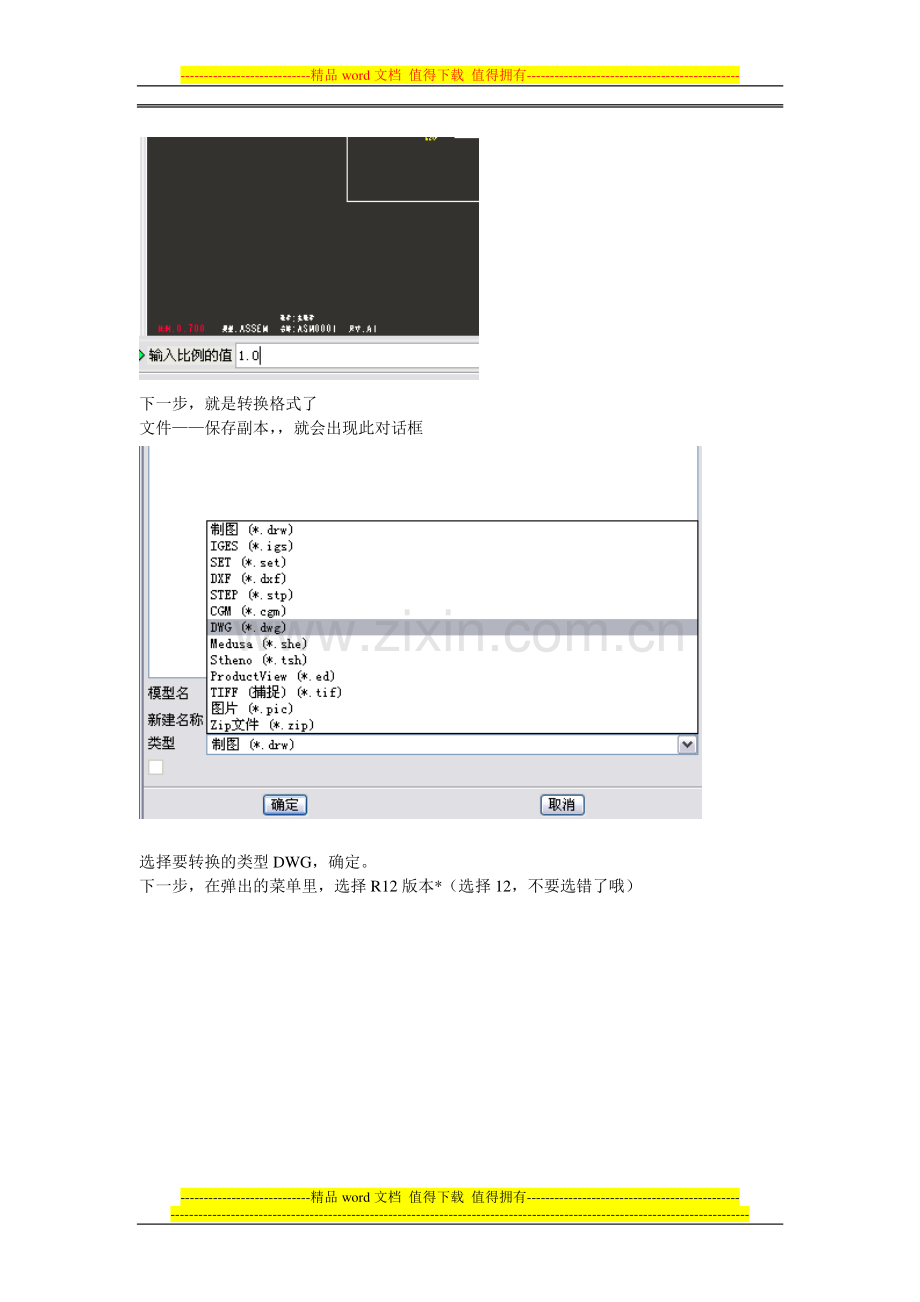

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-各位大哥大嫂老少爷们儿们，小生初来论坛，人生地也不熟。俗话说得好：在家靠亲人，出门靠朋友。大家有钱的捧个钱场，钱包不太鼓的帮我捧个人场。小生在此谢谢啦！咱们暂且休提废话，话说那 PROE 转 CAD 的时候，有诸多问题。小弟学 PROE 两月，前些日，用 PROE 转 CAD 图，觉得此话不假也。在家苦苦研究几日，终于看出一点皮毛。拿来与大家分享，小弟不才，却班门弄斧，请高手们手下留情。切入正题：打开需要转换的 PROE 工程图 左下角，绿色处，用于设置图的比例。如下图所示，点击此处，在弹出的窗口设置比例。注：如果大家使用 mm 单位，而且在 PROE 里面作好了设置，在此不设置也可以。或者，这里不设置，再在 CAD 里面按一定比例设置，也未尝不可。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-下一步，就是转换格式了 文件保存副本，就会出现此对话框 选择要转换的类型 DWG，确定。下一步，在弹出的菜单里，选择 R12 版本*（选择 12，不要选错了哦）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-再在 杂项 里面选择 作为层（如下图所示）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-当然，选择作为块也可以，后面会提到。然后点击确定或者输出。成功地创建了 DWG 文件。打开 AutoCAD 在 CAD 里面打开生成的 DWG 文件，大家会发现如下图所示的情况 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-这里就要讲，怎样设置字体了。在 CAD 里面，按入命令 st(style)或者菜单操作 格式文字格式 会出现如下对话框 设置字体有两种可行办法：第一种、如上图所示，选择 romans.shx，勾选”使用大字体”，然后在大字体里面选择 fangsong.shx 点击确定，再关闭，大家会发现，字体已经恢复！（如下图所示）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-第二种方法：按下图所示，选择中文字体，如仿宋，字体也可以。不过幼圆好像不属制图国标字体。呵呵 同时，转换过程中可能还会出现几个小问题：1，可能出现转换出来的图中的圆不圆的问题；此属于尺寸精度问题，解决方法：输入命令 viewres,进行快速缩放，在 1-20000 的值中间选一个数值，-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-一般选择 1000 就可以了，你选大点，我没意见。呵呵 2，关于尺寸放大问题；如果有的朋友在 PROE 中用的单位是 Inch，在 AutoCAD 中想用 mm。解决办法：输入命令 SC 再输入想放大倍数 1inch=25.4mm（这个大家都知道），这就涉及上面提到的在 PROE 中的比例问题了。比如你在 PROE 中使用的比例是 0.7，那么你想把英寸单位变成 mm，就得用 10/7 乘以 25.4。输入想要放大的倍数后，可能会因为放大倍数太大，你看不见图了。这时输入命令 Z，回车，然后输入命令 A，回车。就可以看到图啦！就先讲到这里吧，谢谢大家捧场！PROE 转 CAD 后，剖面线可否不炸块直接编辑？欲知可否，且听下回分解！小飞
