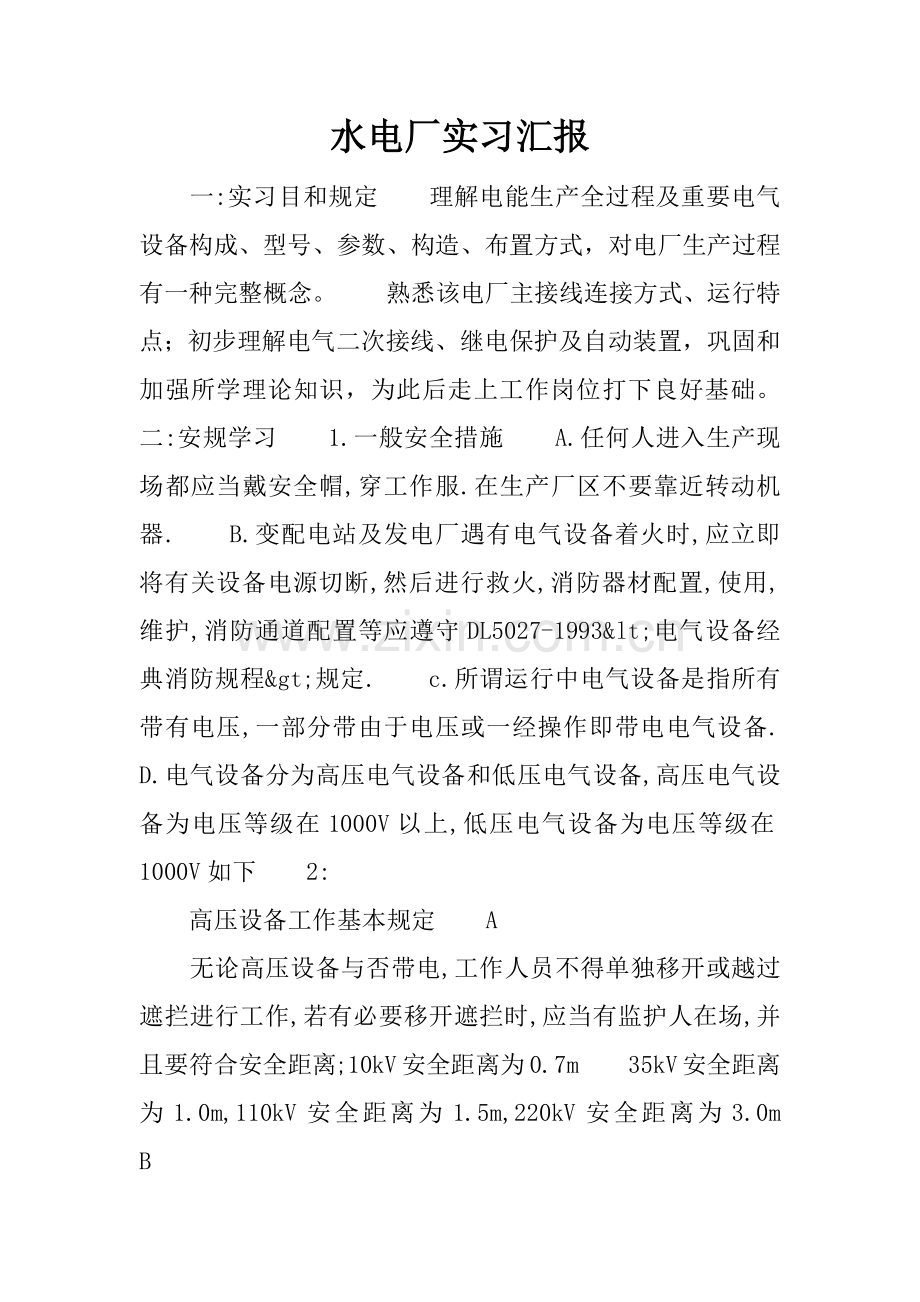

水电厂实习汇报一:实习目和规定理解电能生产全过程及重要电气设备构成、型号、参数、构造、布置方式，对电厂生产过程有一种完整概念。熟悉该电厂主接线连接方式、运行特点；初步理解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为此后走上工作岗位打下良好基础。二:安规学习1.一般安全措施A.任何人进入生产现场都应当戴安全帽,穿工作服.在生产厂区不要靠近转动机器.B.变配电站及发电厂遇有电气设备着火时,应立即将有关设备电源切断,然后进行救火,消防器材配置,使用,维护,消防通道配置等应遵守DL5027-1993<电气设备经典消防规程>规定.c.所谓运行中电气设备是指所有带有电压,一部分带由于电压或一经操作即带电电气设备.D.电气设备分为高压电气设备和低压电气设备,高压电气设备为电压等级在1000V以上,低压电气设备为电压等级在1000V如下2:高压设备工作基本规定A无论高压设备与否带电,工作人员不得单独移开或越过遮拦进行工作,若有必要移开遮拦时,应当有监护人在场,并且要符合安全距离;10kV安全距离为0.7m35kV安全距离为1.0m,110kV安全距离为1.5m,220kV安全距离为3.0mB高压电气设备绝缘部分严禁用手触摸.c高压设备发生接地时,室内不得靠近故障点4m以内,室外不得靠近故障点8m以内,进入上述范围人员应穿绝缘靴接触设备外壳和构架时,应戴绝缘手套.3保证安全技术措施A检修设备停电时应当把各方面电源完全断开.严禁在只经断路器断开电源设备上工作.应拉开隔离开关,手车开关应拉至试验或检修位置,应使各方面有一种明显断开点,与停电设备有关变压器和电压互感器,应将设备各侧断开,防止向停电检修设备反送电.B检修设备和也许来电侧断路器,隔离开关应断开控制电源和合闸电源,隔离开关操作把手应锁住保证不会误送电.c当验明设备确已无电压后,应立即将检修设备接地并三相短路,电缆及电容器接地前应逐相充足放电,星形接线电容器中性点接地串联电容器及与整组电容器脱离电容器应逐一放电,装在绝缘支架上电容器外壳也应放电.4带电作业A在带电作业过程中如设备忽然停电,作业人员应视设备仍然带电,工作人员应尽快与调度联络,值班调度员未与工作负责人获得联络前不得强送电.B带电断.接耦合电容器时,应将其信号接地刀闸合上并应停用高频保护,被断开电容器应立即对地放电.5事故紧急急救A当有人触电时应立即要让触电者脱离电源,进行急救B假如触电者衣服是干燥,又没有紧缠在身上,可以用一只手抓住他饿衣服拉离电源.因触电者身体是带电,因此救护人不得接触触电者皮肤,也不能抓他饿鞋.c假如发生高压触电时,抛掷裸金属线使线路短路接地,迫使保护装置动作,断开电源.注意抛掷金属线之前,应将金属线一端固定可靠接地,然后另一端系上重物抛掷,注意抛掷饿一端不要接触到触电者身体和其他人.此外,抛掷者抛出线后,要迅速离开接地金属线8米以外或双腿并拢站立,防止跨步电压伤人.在抛掷短路线时,要注意防止电弧伤人或断线危及人员安全.三:柘林电厂简介1.柘林水电站位于江西省北部，鄱阳湖以西柘林镇，地处修河中游末端,柘林水电站分A,B两个厂区,A厂于1958年破土动工,1972-1975年逐渐开始发电,装机容量为4×4.5万kw/台,常年发电量为6.3亿kwh.B厂于1992年建成开始发电装机容量为2×12万kw/台,柘林水电站水库总库容79.2亿m3，是我国最长粘土心墙坝。柘林水电站在江西省电力系统中起调频调峰及事故备用作用.其电气主接线为单母分段带旁路2.水电厂生产过程A.汇集水,集中水头B.水能贮藏与调整c.把水能引进电站长厂房D.水能→机械能E.机械能→电能3柘林水电厂监控系统2台计算机2台操作员工作站1台工程师站2台通信机及外围设备.4.发电机构造:立轴半伞式密闭自循环空气冷却三相凸极同步发电机.构成:定子,转子,上导轴承,上机架,推进轴承,下机架,空气冷却器,制动系统,埋入部分管道,电缆及其他设备.5发电机状态停机（备用）→绿灯空转→淡黄色灯（没有加励磁，没有电压）空载→黄色灯（有电压）发电→红色灯（到达额定转速）调相→粉色灯不定态→淡黄色灯6设备构成A生产和变换电能设备B接同或断开电路设备c保护电器D短路和过电压E测量和监视设备F自动调整设备G直流设备7A，B厂机组型号1F-4F5F-6F水轮发电机型号TS—900/135—56SF120—80/14800额定容量kVA5300037100额定功率kw45000XX0额定电压kV0.55.75额定频率HZ5050额定转速（转/分）0775功率因数（滞后）0.850.875效率97.1998.2水轮机型号HL—123—LH—410HLA55Ic—LH—410生产厂家F，4F江西电机厂哈尔滨电机厂2F，3F东方电机厂8柘林水电厂主变型号1B：SSPL6—1XX0/2202B：oSFPS7—1XX0/2203B：SFS10—63000/1105B，6B：SFP9—150000/220四实习感想通过本次实习让我深刻理解电能生产全过程及重要电气设备构成、型号、参数、构造、布置方式，对电厂生产过程有一种完整概念。熟悉了该电厂主接线连接方式、运行特点；初步理解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为此后走上工作岗位打下良好基础。同步学习工人阶级优秀品质，做到行动军事化、生活集体化，培养对劳动观念，为此后走向基层、服务基层奠定思想基础。初步理解发电厂、变电站生产全过程。深刻理解发电厂、变电站重要设备；包括发电机、变压器、断路器、互感器、隔离开关、电抗器、母线型式、构造特点、重要参数及作用，对其他辅助设备也应有所理解。着重理解发电厂、变电站电气主接线形式、运行特点及检修、倒换操作次序。理解厂（站）用电接线方式、备用方式及怎样提高厂（站）用电供电可靠性。理解配电装置布置形式及特点，并理解安全净距意义。理解控制屏、保护屏布置状况及主控室总体布置状况。理解发电厂、变电站防雷保护措施。理解发电厂动力部分重要设备及形式、特点、参数，对电厂生产有完整概念。深刻理解变电站电气一次部分，为毕业设计搜集整顿资料，为毕业设计顺利进行打下基础通过这次毕业实习，我们不仅将在学校理论知识与详细生产实践结合了起来，并且通过师傅们讲解，让我懂得了电力行业工人艰苦，因此我们要努力为中国电力事业做奉献。
