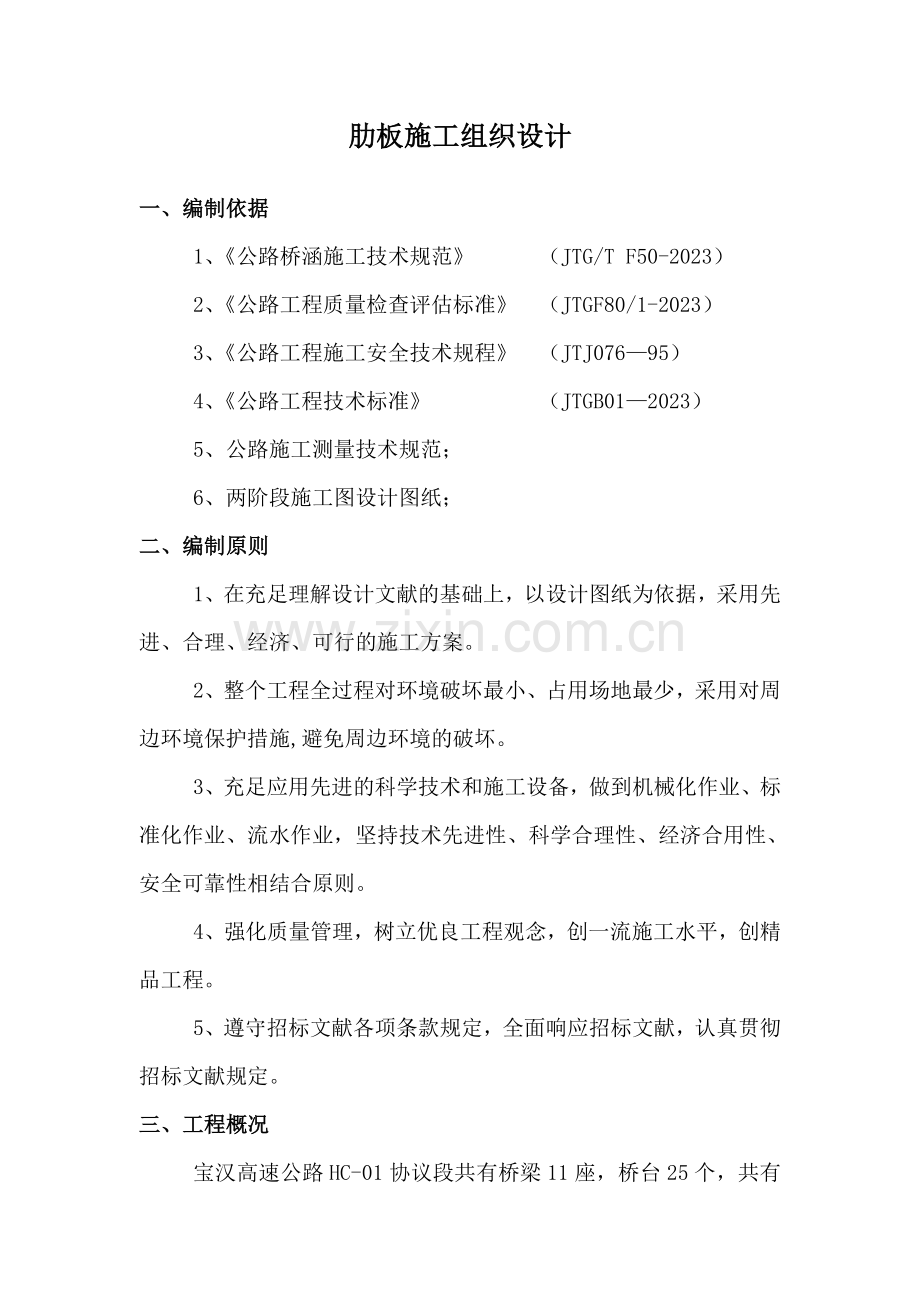

1、宝汉高速公路汉中至陕川界路基桥涵工程HC-01协议段肋板施工组织设计中铁十四局集团第三工程有限公司宝汉高速公路汉中至陕川界HC-01协议段项目经理部七月肋板施工组织设计一、编制依据1、公路桥涵施工技术规范 (JTG/T F50-2023)2、公路工程质量检查评估标准 (JTGF80/1-2023)3、公路工程施工安全技术规程 (JTJ07695)4、公路工程技术标准 (JTGB012023)5、公路施工测量技术规范;6、两阶段施工图设计图纸;二、编制原则1、在充足理解设计文献的基础上,以设计图纸为依据,采用先进、合理、经济、可行的施工方案。2、整个工程全过程对环境破坏最小、占用场地最少,采用对
2、周边环境保护措施,避免周边环境的破坏。3、充足应用先进的科学技术和施工设备,做到机械化作业、标准化作业、流水作业,坚持技术先进性、科学合理性、经济合用性、安全可靠性相结合原则。4、强化质量管理,树立优良工程观念,创一流施工水平,创精品工程。5、遵守招标文献各项条款规定,全面响应招标文献,认真贯彻招标文献规定。三、工程概况宝汉高速公路HC-01协议段共有桥梁11座,桥台25个,共有肋板53个。汉中西互通EK0+229.819大桥跨径组合为624m,与线路方向右偏角90度,共有肋板6个。6#台-01肋板,底宽4.075米,顶宽1.4米,高6.8米,板厚1.2米。光圆钢筋用量323.45kg,带肋钢
3、筋923.45kg,砼23.14m3。四、计划工期施工准备 2023年6月20日2023年7月14日6#台肋板 2023年7月15日2023年7月20日0#台肋板 2023年7月22日2023年7月30日五、施工准备重要管理人员表序号职务姓名备注1项目总工冯永强2桥梁工程师马同辉3质检工程师王乾4实验工程师宋宪刚5质检员张彦超6安全员杨蒙作业工班人员配备表序号工班名称人数备注1模板工62钢筋工63电工14混凝土工4重要设备数量表序号名称规格型号产地状况数量(台)1装载机ZL50郑工良好12挖掘机BAT320卡特良好13吊机QY25徐工良好14电焊机AX-400西安良好35钢筋切断机CQ-40西
4、安良好16数控弯曲机西安良好17砂轮切割机2.2KW郑州良好18钢筋调直机GT4-14南京良好49砼运送车华菱台良好410插入式振捣器50mm台良好3六、施工方法1、施工流程与承台接触面凿毛及清洗 测量放样 钢筋加工安装 脚手架操作台搭设模板安装 砼浇筑 模板拆除 砼养生 分项工程检查验收。2、施工准备(1)做好钢模板的加工制作。(2)做好脚手架钢管材料的采购工作。(3)做好各种原材料的取样复试工作。(4)做好施工技术交底和安全技术交底。(5)做好现场的三通一平。(6)与承台接触面的解决施工时,先将与承台接触的砼表面按施工缝解决,凿毛承台上与肋板位置处的砼,用高压水枪冲洗干净。3、施工放样承台
5、检查验收合格,测量工作准确无误。放样位置用红油漆作记号,用墨线弹出十字交叉线和外边线(可根据施工需要,每边加宽固定值)以便于控制模板的定位。4、肋板钢筋加工与安装(1)钢筋工程钢筋进场出厂质量合格证齐全,进场后的钢筋按规范进行抽样实验,实验合格后再加工使用。钢筋加工钢筋加工前对于局部弯曲钢筋进行调直解决,钢筋下料严格按照设计规定和规范规定,对同批同类尺寸的钢筋进行第一根加工实验,经检查合格后再批量加工。钢筋加工时,根据图纸中的钢筋号、直径、级别、长度和数量加工,长短搭配,尽量减少接头,以节约钢材。钢筋接头钢筋直径大于等于25mm时,采用镦粗直螺纹套筒连接,连接应满足规范规定。钢筋直径小于25m
6、m时,钢筋接头采用焊接,采用双面搭接焊时焊缝长度不小于5d,焊接前进行试焊,实验合格后正式施焊,箍筋按设计规定采用点焊成型。主筋焊接电焊条采用T502以上焊条,受力钢筋焊接接头设立在内力较小处,并错开布置,两接头间距不小于1.3倍搭接长度,配置在同一截面内受拉钢筋接头,其截面不得超过配筋总面积的50%。(2)钢筋安装钢筋按图纸所示的位置准确地安装,分段加工成型,现场吊装连接组拼。肋板竖向钢筋接头,按规定取样实验。搭接焊时,尽量采用双面焊,当不能作成双面焊时,才可采用单面焊,且必须报监理工程师批准。采用其它连接形式时,必须征得监理工程师批准。肋板钢筋笼在图纸所示的位置整体吊装准确就位,用事先搭设
7、好的钢管架牢固地固定好,以免发生倾斜和位移。肋板钢筋保护层采用高强度砂浆垫块,调整好垂直度和定位尺寸后,绑扎好保护层垫块,垫块每平方米不少于6块,沿高度方向间距2m,施工中不发生漏筋现象。钢筋绑扎好后,如实填写质量检查表,并经监理工程师检查批准后才干浇筑砼。(3)质量标准表6-1钢筋安装实测项目项次检查项目规定值或允许偏差检查方法和频率权值1受力钢筋间距(mm)两排以上排距5尺量:每构件检查2个断面3同排柱202箍筋、横向水平钢筋 (mm)10尺量:每构件检查510个间23钢筋骨架尺寸(mm)长10尺量:按骨架总数30%抽查15保护层厚度(mm)柱5尺量:每构件沿模板周边检查8处35、模板制作
8、与安装模板均采用新加工的组合定型钢模板,模板面板厚度为6mm,模板的刚度及平整度均应满足公路工程模板设计规范的有关规定。安装模板前,先检查模板的几何尺寸,技术规范标准为止,保证接缝严密、平顺。模板安装就位后底部周边用砂浆堵封,以防漏浆。6、混凝土浇筑(1)浇筑时,在整个平面范围水平分层浇筑,每层浇筑厚度30cm左右。(2)振捣由专人负责,严格掌握振捣时间和间距,避免过振或漏振。 砼沿浇筑方向斜向振捣,振捣棒振捣时间以砼停止下沉,不再冒泡出气泡,表面呈现平坦、泛浆。(3)使用插入式振动器快插慢拔。插点要均匀排列,逐点移动,按顺序进行,不得漏掉,做到均板间距保持510cm距离,不得碰撞模板。(4)
9、浇筑混凝土连续进一般超过3小时应按施工缝解决。(5)混凝土的浇筑在一次作业中连续进行,混凝土浇筑的温度,不得低于5,也不得高于32。7、砼养生砼强度达成80%时即拆除模板,拆除模板时注意不碰坏砼。模板拆除后立即用塑料膜或土工布盖上混凝土不得少于7天。专人不间断进行浇水,每日浇水次数能保持混凝土处在足够的润湿状态。9、检查与验收(1)质量检查标准砼表面平整,密实无蜂窝麻面现象,砼强度合格。(2)检查方法与频率表6-2墩、台身检查项目序号检查项目规定值或允许偏差检查方法和频率1混凝土强度(Mpa)在合格标准内按JTJ071-98附录D检查2断面尺寸(mm)20尺量:检查3个断面3竖直度或斜度(mm
10、)0.3%H 且不大于20用垂线或经纬仪,各检查2处4顶面高程(mm)10用水准仪检查3处5轴线偏位(mm)10用全站仪定出轴线检查2处6节段间错台5尺量:每节检查4处7大面积平整度52m直尺:检查竖直、水平两个方向,每20m2测1处8预埋件位置符合设计规定,设计未规定期10尺量:每件七、质量标准表7-1钢筋位置允许偏差检查项目允许偏差(mm)受力钢筋间距两排以上排距5同排梁、板、拱肋10基础、锚啶、墩台、柱20灌注桩20箍筋、横向水平钢筋、螺旋筋间距0,-20钢筋骨架尺寸长10宽、高或直径5弯起钢筋位置20保护层厚度柱、梁、拱肋5基础、锚啶、墩台10板3八、质量保证措施1、认真贯彻IS090
11、02标准,制定切实可行的质量检查程序,使每个施工环节都处在受控状态,每个过程都有质量记录,施工全过程有可追溯性,定期召开质量专题会,发现问题及时进行纠正,以推动和改善管理工作,使质量管理走向国际化标准化。2、质量保证体系(1)建立质量责任制,针对工程特点建立各级管理人员的质量责任制。形成质量管理从原材料抓起,工序把关,人人负责的局面。实行内部工程质量奖惩办法。(2)加强质量教育:组织全体施工人员认真学习技术规范和投标文献等增长工人的质量意识,为保证工程质量打下良好基础。(3)坚持质量教育:组织技术交底,根据工程进度安排,由技术负责人,分阶段向各班组进行专项施工技术交底工作,同时在下达施工任务时
12、,随同下达质量目的,使工程施工始终处在严格质量管理中。(4)建立严格的检查制度和工序交接制度。工程质量检查以工程最初工序开始,逐工序进行质量检查,发现问题及时纠正解决,未经解决,不得进行下一工序。对已竣工的工序进行质量检查,符合技术规范验收标准后,报监理工程师复查,批准后,方可进行下一工序。该工作由项目部质检工程师负责组织实行,检查、签证资料须准确、齐全,装订成册,妥善保存。(5)建立施工过程中的质量检查和验收制度。中间检查是施工质量管理的重点。中间检查的重点是:工程用的材料是否通过实验室检测并经监理工程师审核,批复手续是否齐全;施工项目是否通过批准;施工工艺是否符合技术规范,是否按技术规范规
13、定的检测频率进行取样,位置等技术指标是否满足设计文献规定等。重点工序质检人员应坚持现场监督。(6)严把材料采购关:材料供应管理人员的质量结识,直接影响到工程用材的质量。因此,材料供应人员应了解本协议段工程特点,掌握工程用材的性质、品种、规格。各类工程用材,必须坚持先取样,送交实验室实验,合格后,报监理工程师批准,才干进料。严把进货验收关,按照技术规范的规定,与监理工程师及规定的其别人员共同验收。凡外购材料,必须坚持“三证”齐全,并符合技术规范规定的其他条件。严格严禁未经批准的材料进库,严格标记检查合格、不合格品。将材料管理纳入质量管理。材料供应人员进一步现场检查材料使用情况,对加快施工进度和提
14、高质量起保证作用。(7)建立健全QC小组活动:围绕工程质量管理目的,积极开展QC小组活动,及时反馈质量信息,通过QC小组活动,使质量管理工作贯穿于施工的全过程。对发现的薄弱环节,进行调研、攻关,不断充实和完善施工工艺。保证工程质量的顺利实行。(8)建立质量管理例会制度:每十天召开质量管理例会一次,邀请驻地监理工程师参与。例会重要听取各班组及质检部门的工作情况,研究解决发现的质量问题。并听取和贯彻监理工程师对质量管理工作的意见及指示。(9)与监理工程师建立良好的工作关系,项目管理部认真做到积极向监理工程师报告工作,随时听取监理工程师的意见、指示,并采用措施,认真贯彻,虚心接受监理工程师检查,指导
15、工作。(10)实行“三工”、“三检”制度,工前技术交底,工中检查指导,工后总结评选。自检、互检、交接检,达成质量合格规定。质 量 保 证 体 系施工技术部安全质量部物资设备部财务部综合办公室思想教育技术措施制度保证物资供应保证施工保证机械保证经济责任制为为用户服务思想质质量第一思想监监督检查制度制制定质量目的全全面质量管理质质量管理教育岗岗前培训制度材材料购进制度材材料保管发放制度技技术交底制度实试实行三检制严严密组织作业试实验检测手段完善机机械使用制度机机械保养制度制制定奖罚条例签签定经济责任状完善考核手段下道工序是用户制制定创优规划成成立QC小组先先培训后上岗提提高全员素质自自检和监理检查
16、制度质质量监督机构检查明确作业程序及标准实验验检测及时责任贯彻到人合合理安排使用取取得上岗证施工作业质量评估信息反馈改善措施奖优罚劣考核兑现促进施工生产工地实验和检测保障工程项目部路路基QC小组测试计量站计划协议部桥桥梁QC小组安全信息反馈质量保证体系图框九、安全保证措施安全保证体系框图思想保证组织保证控制两率措施保证制度保证经济保证安全教育宣宣传劳动法和劳动保护政策三三工教育安安全生产知识学习项目经理安 全委员会公 司安 全小 组班组安全小组死亡率0%年负伤率1.5包保责任制人身安全档案安全设施档案安全劳动竞赛五防二级检查定期检查经常检查抓好三个重点爆破作业设备作业经济责任制工资挂钩安全奖金
17、挂钩总结评选奖罚兑现提高安全意识全员安全无事故措施得力措施得力安全年下步规划安全讯息反馈1、安全保证体系2、安全保证措施1)施工现场安全技术规定 施工人员着装统一。施工人员上岗操作一律配戴安全帽,特殊工种要通过专业培训并持证上岗。外来务工人员登记名册和工地施工人员登记记录齐全,四证齐全(身份证、务工证、暂住证、上岗证)。机械安全管理措施:设备管理人员不得擅自离岗,同时要经常检查各种施工机械的状态,保证施工机械不带病作业,所有施工机具设备均应定期检查并有安全员的签字记录。做到工前讲安全,工间查安全,工后评安全,使安全工作善始善终地贯穿于整个施工生产过程。重要仓库、工棚、生活区都要配备足够的灭火设
18、备,并经常检查,以防火灾。安全用电措施:现场电工人员不准离开岗位,并经常检查用电设施是否安全,做到专人专管,无证人员不准操作,保证施工用电安全。经常检查施工临时用电TNS接零保护系统。施工安全员加强工作责任心,进一步跟班作业及监督检查,杜绝一切事故的发生,保证施工安全。实行定期定全生产检查,各施工队每旬至少一次,班组天天上岗检查。对检查出的不安全因素和隐患应立即整改,一时整改不了的要限期整改,整改不力者要挂黄牌警告。十、工期保证措施1、运用科学的方法,精心编制实行性施工方案,实行动态网络管理,及时调整各项工程的计划进度、劳动力安排、机械配备和材料供应,保证工程按期竣工。2、大力开展新技术、新工
19、艺、新材料的应用,保质量、保安全,促进度,杜绝质量事故,保证工程顺利进行。3、优化机械设备组合,充足发挥我公司中大型先进设备的优势,提高机械化作业限度,提高设备运用率,保证设备完好率,力争提前竣工。4、积极开展劳动竞赛,运用各种形式动员激励每一工作人员,以最佳的工作姿态投入工作,提高效率,加快工程进度,提高工程质量,保证按期完毕施工任务。5、开工前做好职工工前的教育,抓好职工培训,做好后勤保障工作。6、做好施工准备,制定合理的施工计划,在最佳施工季节,完毕该项目施工。7、推行“项目法”施工,实行目的管理,建立岗位责任制,搞好内部经济承包奖罚制。8、严密施工组织,科学合理安排施工,工程项目实行网
20、络管理,贯彻施工计划。9、重视施工质量,严格自检,加快施工进度。10、开展劳动竞赛,掀起施工高潮。十一、雨季施工措施1、雨季要做好施工现场及各种临时设施的防排水工作,备齐必要的防雨器材和设备,要保持排水沟渠的畅通。备足工程常用材料,防止因雨天路滑交通受阻影响材料进场及施工正常进行。2、精确测算材料用量,对易受潮变质的材料要减少库存,对施工材料特别是钢材、水泥等进行防水防潮解决,钢材、水泥一律进库房堆码整齐,并采用上盖下垫的措施,水泥要做到先进早用。所有电器设备一律加设防雨罩。3、与气象部门取得联系,随时掌握气象预报,掌握汛情,以便合理地安排,指导施工,并组建防汛领导小组,全面组织灾情防止和抗洪
21、抢险工作,保证沿线车辆运营安全及施工安全。十二、环保施工措施施工过程中,遵守中华人民共和国环境保护法、中华人民共和国水污染防治法、水土保持条例。1、采用一切合理措施保护施工现场附近的环境,以避免因施工引起的污染(如空气、噪音、水源等污染)和其它因素对公众或公众财产等导致伤害或妨碍。一旦发生污染、伤害、妨碍,将负责解决和补偿损失或罚款。2、所有运送砂、碎石、弃土的车辆装载不超过顶盖水平线,防止砂土散落在道路上。3、施工过程中尽也许不让泥浆污染农田、地方道路、临时道路,并组织民工及时清理临时便道的弃土,保证道路畅通。4、靠近居民区施工时,采用噪声较小的施工机械,确因连续施工需要夜间施工,则相应采用也许的降噪措施。
