系梁承台施工方案.doc

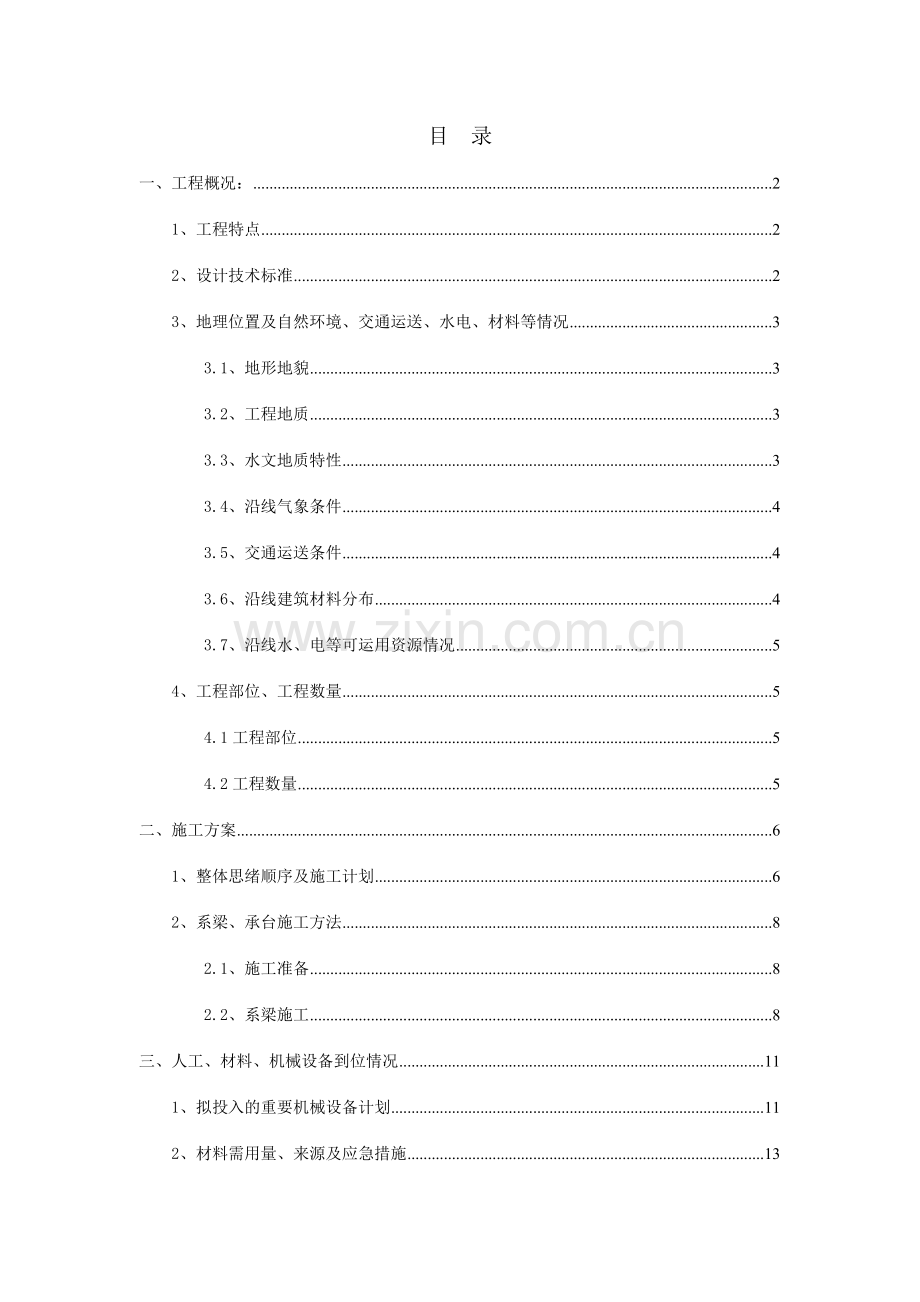

目 录
一、工程概况： 2
1、工程特点 2
2、设计技术标准 2
3、地理位置及自然环境、交通运送、水电、材料等情况 3
3.1、地形地貌 3
3.2、工程地质 3
3.3、水文地质特性 3
3.4、沿线气象条件 4
3.5、交通运送条件 4
3.6、沿线建筑材料分布 4
3.7、沿线水、电等可运用资源情况 5
4、工程部位、工程数量 5
4.1工程部位 5
4.2工程数量 5
二、施工方案 6
1、整体思绪顺序及施工计划 6
2、系梁、承台施工方法 8
2.1、施工准备 8
2.2、系梁施工 8
三、人工、材料、机械设备到位情况 11
1、拟投入的重要机械设备计划 11
2、材料需用量、来源及应急措施 13
3、人员配备情况及特种作业人员资质证明 13
四、质量、安全、环保保证措施及负责人 17
1、质量保证措施及负责人 17
1.1、质量负责人 17
1.2、质量保证措施 17
2、安全保证措施及负责人 29
2.1、安全管理负责人 30
2.2、安全保证措施 30
3、环保保证措施及负责人 34
3.1环保负责人 34
3.2环保责任措施 34

一、工程概况：
1、工程特点
福州至永泰高速公路起于福银线福州南屿互通，经葛岭、永泰城关、富泉、梧桐，终于永泰县梧桐乡潼关村（与仙游交界），线路全长67.2公里。本工程为A2协议段，起点里程为K3+479，终点里程为YK8+060，全长4.581公里。
本协议段桥梁窗厦特大桥91 跨，南屿特大桥16跨；上部结构均采用预应力砼30米小箱梁；下部结构桥台采用肋板式台身，桥墩采用柱式墩，基础采用钻孔灌注桩基础，为支承桩、嵌岩桩及摩擦桩设计。
2、设计技术标准
序号
名称
参数
序号
名称
参数
1、
公路等级
高速公路
9、
最大纵坡
4%
2、
线路长度
4.581公里
10、
凸形竖曲线最小半径
一般值10000米
极值6500米
3、
设计车速
100km/h
11、
凹形竖曲线最小半径
一般值4500米
极值3000米
4、
车道数
6道
12
设计洪水频率
特大桥1/300
大、中桥1/100
小桥涵、路基1/100
5、
路基宽度
33.5米
13
路面设计标准轴载
双轮组单轴100KN
6、
平曲线最小半径
一般值700米
14
桥涵设计荷载
公路I级
极值400米
7、
不设超高最小平曲线半径
4000米
15
交通工程及沿线设施等级
A级
8
停车视距
160米
16
服务水平
二级

3、地理位置及自然环境、交通运送、水电、材料等情况
3.1、地形地貌
本线路地处闽江下游乌龙江南岸，为冲海积平原区及丘陵山地。冲洪积平原区地形平坦开阔，区内重要水系为平原区内河水系，近网状分布，主干内河道与乌龙江、大樟溪沟通，内河水流缓慢，河谷呈“U”,河岸以土质岸为主。内河水位水量重要受天然降水量及与之相通的乌龙江及大樟溪控制；丘陵山地区以低丘陡坡地貌为主，地形坡度多在30-40度，坡面植被发育。
3.2、工程地质
(1)、地质构造
在大地构造单元上，线路工程位于武夷-戴云隆褶带的闽东火山断拗带内。在新构造运动分区方面，线路工程跨及闽东-粤东沿海差异隆起区和闽中掀斜隆起区。线路工程位于北西向闽江断裂带南段与沙县-南日岛断裂带中间。
线路区域为厚层第四系地层覆盖区，据《海西高速公路网福州至永泰高速公路线路工程地震安全性评价报告》，未见断裂带通过该路段，路段地调资料及钻探资料显示，仅见基岩节理裂隙发育，未见明显断裂构造迹象，其中隧道区发育一条frlm1A节理裂隙密集带（与线路交于ZK7+515、YK7+520），产状为71度，宽约10米，影响隧道的围岩级别。
(2)、不良地质现象及特殊性岩土
勘察单位通过地面调查及对物探、钻探资料分析，本路段位处平原地区，地形平坦开阔，内河岸坡基本稳定，未见明显塌岸现象。区内不良地质现象重要表现为沿线软弱土层分布。采用相应的改良加固措施，对于软土较薄段，可采用挖除换填解决方法对其进行加固改良解决，残坡积区路段，浅部分布残坡积粘性土层为主，下伏基岩分化层，岩土层强度及变形均能满足路基荷载规定，可采用天然地基，局部路基边坡采用合适的坡率。茹莲山隧道进洞口残坡积层较厚，采用加固措施。
3.3、水文地质特性
(1)、地表水
测区乌龙江南岸、大樟溪西岸、为冲海积平原区，区内重要水系为平原区内河水系，近网状分布，主干内河道与乌龙江、大樟溪沟通，内河水流缓慢，河谷呈“U”,河岸以土质岸为主。内河水位水量重要受天然降水量及与之相通的乌龙江及大樟溪控制。
(2)、地下水
区内地貌为第四系冲海积平原地貌，按地下水的赋存条件及水力特性分为四种类型：第四系冲洪海积、冲洪积层孔隙水：
分布于全路段区，含水层重要为第四系冲海积层中的砂土层及冲洪积砂及砂砾卵石层，旗山互通连接线路段富水性强，水量丰富，其它路段富水性较弱，水量贫乏，重要接受大气降水补给及河水、周边孔隙裂隙水的侧向补给，中下部含水层以承压水为主，浅部含水层以潜水为主。基岩风化层孔隙-裂隙水：重要分布于第四系更新统残坡积层或强风化岩层内，赋存于残坡积砂质粘性土及强风化岩网状孔隙、裂隙中，重要接受相邻含水层侧向及垂向迳流补给，地下水富水性一般。基岩裂隙水：重要赋存于线路沿线基岩中，含水层为基岩中的各种构造裂隙，重要接受远距离的侧向迳流及相邻含水层补给，与上覆含水层具有水力联系，含水层富水性一般较弱，且具有带状分布特性，重要与裂隙发育限度有关。
(3)、水质
通过钻孔对水质取样得知：窗厦特大桥段CFQ7孔地下水对砼具有分解类碳酸型弱腐蚀性，桐南村地下水对砼具有分解类碳酸型弱腐蚀性。茹莲山隧道进口段地下水对砼具有分解类碳酸型弱腐蚀性。
3.4、沿线气象条件
本路段沿线属亚热带海洋性季风气候，全年冬短夏长，温暖湿润，四季常青。全年无霜冻期达326天，年平均气温16~20℃左右，平均日照数为1700~1980小时、年均降水量1342~2100毫米，年相对湿度77%。
3.5、交通运送条件
福州地区沿线道路交通相对发达，各种筑路材料机械可由S203尚有部分等级较低的县乡级道路，通过新修施工便道进入施工现场。
3.6、沿线建筑材料分布
本工程所用的钢筋、钢绞线以及砂料均为甲方供料。
（1）、本协议段内沿线及其周边的土料、砂砾料等筑路材料比较丰富，采运方便、经济，沿线路基挖方均可作为本路段的路基填筑料。
（2）、石料与碎石
路线沿线经筛选后，可选取闽侯马腾村、南屿前三兜石料场、塘前天建石料作为本协议段的重要取料场，其岩性为花岗岩、钾长流纹岩、花岗岩。可作为本协议段的桥涵工程和防护工程所需的碎、块、片石的取料场。
富泉乡芭蕉村石料场岩性为中粒辉绿岩，其石质坚硬，强度高，经实验增长抗剥落剂后可用于沥青路面面层用料。闽侯马腾石料场及塘前天建石料场可作为本协议段路面水稳基层用碎石材料。
3.7、沿线水、电等可运用资源情况
（1）、施工用水
沿线水系发育，水质良好，矿化度低，本协议段除部分路段地表水和地下水对砼有弱腐蚀性外，其余路段均可作为工程用水。
（2）、施工用电
本工程施工用电运用业主提供的高压接驳安装变压器供应，或经本地有关部门批准后接驳。沿线共布设5台500～800kw变压器。
4、工程部位、工程数量
4.1工程部位
窗厦特大桥、南屿特大桥桥梁系梁、承台施工。
4.2工程数量
下部结构工程数量表：

序号
项目
数量（个）
砼方量（m3）
1
窗厦特大桥
系梁
180
2640.2
承台
4
484.4
2
南屿特大桥
系梁
30
440.0
承台
2
242.2

二、施工方案
1、整体思绪顺序及施工计划
（1）、整体思绪
窗厦特大桥工程全线2347公里，系梁180个，承台4个；南屿特大桥工程系梁30个，承台2个。全桥共安排1套承台模板，系梁4套模板。1台PC200挖掘机，2台20t吊车进场施工。下部结构总体施工方向：窗厦特大桥由福州台向大里程方向推动；南屿特大桥由仙游台向小里程方向推动，逐步拓开工作面。
（2）、施工计划
系梁施工周转时间：
基坑开挖：1天：
施工放样、凿除桩头、垫层浇筑：1天
钢筋模板安装：1天
浇注砼：1天
系梁周期时间：4天（暂定）
（3）系梁、承台施工计划
系梁、承台施工计划日期：2023年10月5日至2023年1月20日
2、系梁、承台施工方法
2.1、施工准备
（1）桥梁工程技术文献和施工方案编制已完毕并经审核批准。
（2）施工技术人员与工人所有到位，并进行技术交底，明确质量、安全、工期、环保等规定；钢筋、水泥、砂、碎石、泥浆等材料到场并通过检查。
（3）施工放样完毕，且通过监理工程师检查，精度满足规范规定。
（4）钢筋笼加工机具到位、对班组现场钢筋笼制作技术交底。
（5）砼施工配合比设计完毕，砼拌和站调试完毕，标定合格，可以供应砼。
2.2、系梁施工
在桩基础施工完毕并经检查合格后便可进行桥台承台、桩间系梁的施工。其施工的工艺流程见图1：承台、系梁施工工艺框图。
1、施工准备：组织技术人员对设计图纸及文献审核，对班组进行了具体的技术交底。起吊、运送等设备到位，所需的材料已进场，并通过检查，各班组人员安排就绪。桩基检测已经完毕。
2、测量放样：基坑开挖前先由测量放样出承台中心轴线的准确位置，并做好保护桩，以便基坑开挖及安装模板时检查。
3、基坑开挖：基坑采用人工配合机械进行开挖，根据地质情况及埋深相应放坡或支护。
4、桩头凿除：开挖至设计标高、整平基底后凿除桩头砼，桩头凿除采用人工凿除。
5、垫层施工：及时浇筑3cm厚15号素混凝土垫层做整平立模层。
6、钢筋绑扎：在垫层上进行钢筋绑扎，并预埋桥墩钢筋，伸入承台的墩柱与台身钢筋准确预埋到位，并与桩主筋进行焊接，预埋筋轴线偏位不超过10mm。
7、模板安装：侧模采用定型专用模板，外加纵槽钢、横肋方木、斜撑、拉杆加固。本工程设立桥台承台钢模板1套，桩间系梁钢模板4套。
其结构参见图2：承台、地系梁模板结构示意图。
8、砼浇筑：砼由砼运送车运到现场，视场地条件用溜槽或地泵泵送入模浇筑。砼按每30cm一层分层浇筑，边浇筑边用插入式振捣器振捣密实。
9、养护与基坑回填：待砼达成拆模强度后拆模养护，采用覆膜养护，并回填基坑到承台或桩间系梁顶面。

图1：承台、系梁施工工艺框图
测量放样
基坑开挖
凿除桩头砼
垫层施工
钢筋加工
钢筋绑扎
模板安装
砼浇筑
拆模砼养生
基坑回填

图2：承台、地系梁模板结构示意图

三、人工、材料、机械设备到位情况
1、拟投入的重要机械设备计划
（1）、机械设备
从充足运用公司设备资源、增强公司控制力等方面出发，并合理运用社会资源来进行施工设备的配置。为保证本标段工程顺利进行，根据项目工程数量、工程进度和进度计划，按照经济合用、合理配置的原则，安排自有机械设备。

序号
机械名称、型号
机械数量
备注
1
Q-20t汽车吊
2台

2
拌和站
2套
90 m3/h、120 m3/h
3
XZJ5270CJD混凝土运送车
8
6m3
4
PC200挖掘机
1

5
200Kw发电机
2

6
电焊机
20

7
钢筋弯曲机
10

8
钢筋切割机
10

9
砂轮切割机
10

（2）、实验设备
项目部目拟需配备的实验设备仪器均由公司协调解决。
设备名称
规格型号
单位
数量
备注
万能材料实验机
1000KN
台
2

压力机
2023KN
台
1

压力机
300KN
台
1

水泥及水泥混凝土实验设备

套
1

土工实验设备

套
1

标准养护室
30m2
座
1

弯沉仪
5.4m
台
2

火灾自动探测设备

组
2组

隧道地质超前预报系统
100m
套
1

喷射混凝土测厚仪
200mm
台
1

锚杆拉拔实验设备

台
2

数显收敛仪

台
2

断面检测仪

台
2

有毒气体测定仪

台
1

氧气监测仪

台
1

瓦斯浓度测定仪

台
1

（3）、测量仪器
拟配备本工程的测量仪器

设备名称
规格型号
单位
数量
备注
全站仪
徕卡TC905L
台
2

水准仪
徕卡NA2
台
2

2、材料需用量、来源及应急措施
序号
材料名称
单位
数量
来源
应急措施
备注
1
C30砼
m3
3806.8
项目部自拌
提前计划、且与附近商品混凝土搅拌站联系备用

2
钢筋
t
2617.5
甲供料
提前计划

3、人员配备情况及特种作业人员资质证明
为了保证本协议工程桩基设计的质量、安全、进度，我项目部组织强有力的技术管理力量和施工经验丰富的施工队伍，保证桩基施工的顺利进行。所投入的施工管理力量见表3-1：施工管理人员数量表；表3-2劳力配置数量表。

3-1：施工管理人员表
序号
姓 名
职 务
职 称
1
曾光宏
项目经理
高级工程师
2
黎海龙
副经理
工程师
3
李钦树
项目书记
政工师
4
郑彬
项目总工
高级工程师
5
张湘东
工程部长
工程师
6
周俊
实验主任
工程师
7
何传昭
工程部副部长
高级工程师
8
谢华伟
质检部长
工程师
9
翁小玲
合约部长
工程师
10
张雪强
安全主任
工程师
11
欧阳礼金
机务部长
工程师
12
钟展锋
财务主管
会计师
13
李加金
测量主管
工程师
14
梁惠来
工区长
高级工程师
15
蔡长乐
技术员
工程师
16
邹洋
技术员
工程师

表3-2劳力配置数量表。
序号
工种
人数
备注
1
木工
10

2
砼工
10

3
钢筋工
30

4
机驾工
8

5
杂工
10

6
电工
2

特种作业人员资质证明：

特种作业人员表
序号
姓名
工种
证书号码
1
刘小波
电工
T4294415
2
赵宏嘉
电工
T5202611
3
陈忠立
电工
T1202355
4
陈干生
电工
T3623268
5
李钦恩
挖掘机/装载机
T3501216
6
吴开雄
挖掘机
T3501204
7
郭闽清
挖掘机
805
8
卓 棋
汽车吊
34
9

10

证书见安全生产开工申请条件审批

四、质量、安全、环保保证措施及负责人
1、质量保证措施及负责人
1.1、质量负责人
对于本工程项目的施工，我司将成立项目经理部，实行项目法管理；共同实行对本工程项目的质量管理。
项目经理为质量第一负责人，项目总工程师为质量直接负责人，工程质量管理实行项目总工程师领导下的质检工程师负责制，通过专职质检员和各部门、工区主管及兼职质检员，对工程进行全面控制、检测、信息反馈和进行质量问题的解决，同时接受业主委派的监理工程师及其代表对整个工程的监理工作。
1.2、质量保证措施
1.2.1、建立健全的质量控制和质量保证体系
（1）、设立现场工程质量控制机构，配备足够的有经验的技术人员、质检人员、管理人员和操作人员。
（2）、设立工作独立、拥有足够权力的质量保证部门，部门中应配置足够数量且通过培训、有资格的质量保证人员，负责向上级管理部门及业主提交质量管理工作报告，提交与质量活动相关的各类管理人员资历清单。
（3）、参与施工各类人员均为通过培训的合格人员，对特殊工艺、特殊工种作业人员应有经国家授权的有关机构颁发的特殊工艺、特殊工程作业人员操作证书。
1.2.2、加强思想教育，提高全员质量意识，坚决贯彻执行以下的工程质量控制原则
（1）、贯彻执行“谁施工，谁负责工程质量”的原则。
（2）、贯彻执行“项目经理是工程质量第一负责人”的原则。
1.2.3、建立健全的质量管理制度
（1）、建立质量管理程序，设立以项目经理为代表的行政管理系统，抓好施工全过程中的质量控制、检查和监督。
（2）、认真执行工程质量控制程序、技术规范和工程设计文献规定，接受业主及监理单位的监督、检查、检查与监查，对不符合项必须采用纠正措施。
（3）、建立并实行质量保证记录系统，对记录的编写、收集、分发、标记、归档、贮存、保管和解决等做了明确的规定。每三个月一次向业主提交质量趋势分析报告。
（4）、制定不符合项控制程序，及时将不符合项报告及其建议的处置方案和有关技术解决案报业主及其代表审查认可，并接受业主及监理对纠正行动的验证。对严重有损于质量和反复发生的不符合项以及质量下降趋势的状况，必须认真分析、鉴别并查明因素，采用纠正措施，防止其反复出现。
（5）、对构成本分项工程主体的材料、半成品供货商进行资格评价并将评价报告报业主审查认可，必要时业主可参与资格评价工作或委派监理公司参与资格评价工作。
（6）、推行全面质量管理和科学管理方法，抓好关键部位、工序的质量关，严格执行“三级质量检查”制度，即班组自检，工区复检，项目部专检。填写检查验评表，逐级签字，上道工序不合格，下道工序不能施工。
（7）、建立质量评估制度，定期对施工质量进行评估，创建样板工程，及时反馈工程质量信息，把评估结果作为制定项目施工计划的依据之一，制定工程创优规划，明确工程创优目的，层层贯彻创优措施，责任到人。建立质量奖罚制度，明确奖罚标准，做到奖罚分明，杜绝质量事故发生。
（8）、开展QC活动，成立QC小组，定期进行QC小组成果发布，巩固和扩大QC小组活动成果。
1.2.4、贯彻保证质量的技术措施
（1）、工程施工前，按照设计技术规格书、施工图纸、设计变更等设计文献规定编制实行性施工组织设计、施工方案、施工技术措施，编制质量计划、质量控制程序，经工程监理单位审查批复后实行。
（2）、严格按照设计文献、国家颁布的施工验收规范、操作规程和工程质量检查评估标准指导施工，并结合实际建立保证质量的各项管理制度和管理办法，坚持执行“三个百分之百”的技术管理制度，即设计图纸必须具体审核，未经审核的设计图纸不交付施工；方案必须批准，未经批准的方案不得施工；技术必须交底，特别是在施工前要具体进行技术交底，把施工要点、质量标准通过各种形式写出来，做到人人心中有数。
（3）、分项工程主管工程师，根据施工任务和质量规定，制定相应的工作计划，做好各项工程衔接，认真进行各道工序的施工质量及防污染措施的检查，对施工中每道工序，按技术标准的规定检查合格后，经监理工程师或业主代表鉴认方可进行下道工序施工，同时对工程质量及施工进度进行严格管理，使整个工程施工处在受控状态。
（4）、把好各工序中施工过程的质量检查关，对加工的半成品按规定认真检查验收，并报驻地监理检查。认真做好原材料的检查实验和对砼、喷砼的质量检查工作，使其始终处在可控状态。
（5）、根据施工任务需要配置足够的、能满足使用规定与测试精度的各种设备、工具、卡具、仪器、仪表、计量器具。现场合用计量器具必须通过国家认可的有关部门与单位检定，并在检定合格证的有效期内使用。
（6）、坚持三级测量复核制，各测量桩点要认真保护，施工中也许损毁的重要桩点要做好护桩，施工测量放线反复校核，保证中线、水平及结构物尺寸位置对的。
（7）、严格把好原材料进场关，不合格材料不准验收，保证使用的材料所有符合有关规范、规定的规定。
1.2.5、严格执行各分项工程质量的技术措施
对本分项工程制定了初步的质量保证措施，详见质量保证措施表4-1、4-2。

质 量 保 证 措 施
工程名称：福州至永泰高速公路A2协议段 表4-1
单位工程
分部工程
分项工程
执行人
质量保证措施
福州至永泰高速公路A2标工程

下
部
结
构
施

工

测

量
梁
惠
来

1、对所有施工用的测量仪器，要按计量规定定期到指定单位进行校定，施工过程中，如发现仪器误差过大，立即送去修理，并重新校定，精度满足规定后方可使用。
2、对设计单位交给的测量资料进行检查、核对，如发现问题要补测加固，移设或重新测校，并告知设计单位及现场监理工程师。
2、施工基线、水准点、测量控制点，应定期半月校核一次。各项目开工前，校核所有的测量控制点，并加强做好保护。
下
部
结
构
钢

筋

工

程
梁
惠
来
1、钢筋的采购，必须符合GB1944-1998、GB13013-1991的技术规定。要有出厂质量保证书。没有出厂质量保证书的钢筋，不能采购，对每批进场的钢筋，严格按规范规定取样实验合格后才干使用。
2、钢筋焊接，必须持证上岗。焊接头要通过实验合格后，才允许正式作业，在一批焊件期间，严格随机抽检，并以此作为加强焊接作业质量的监督考核。
3、钢筋配料卡必须通过技术主管审核后，才准开料，开料成型的钢筋，应按图纸编号顺序挂牌，堆放整齐。堆放场地要采用防锈措施。
4、要专人负责钢筋垫块（保护层）制作，要保证规格准确，数量充足，并有足够的设计强度，垫块的安放要疏密均匀，可靠地起到保护作用。
5、钢筋绑扎后，要通过监理工程师验收合格后，方可浇注砼，在砼浇注过程中，必须派钢筋工及模板工值班，以便解决在施工过程中发生的钢筋及模板移位等问题。

质 量 保 证 措 施
工程名称：福州至永泰高速公路A2协议段 表4 -2
单位工程
分部工程
分项工程
执行人
质量保证措施
福州至永泰高速公路A2标工程
下
部
结
构
钻

孔

桩

基

础
梁
惠
来
1、桩位在测量放样定位后，拉十字线在四周打保护桩，并测出距离，钢护筒埋设定位，桩中心至护筒边距离大于桩的半径。村机就位后，调整桩架机身水平，并移机将钻头对准桩中心，开钻后经常检查是否对中，若有误差及时调整。
2、钻孔之前，应在孔位处进行人工开挖，在地表以下2m范围内查明有无地下管线，确信无地下管线后埋设护筒再行钻孔。
3、钻孔连续进行，不得中断，钻孔过程中，经常对孔位垂直度检查，并做好钻孔填写记录，在土层变化处捞取渣样，判明土层，以便与地质剖面图相核对。
4、钻孔达成设计深度后，应立即进行清孔，孔内水位应保持在地下水位以上1.5~2.0m，以防止钻孔的塌陷。
5、有换浆法清孔后的泥浆性能相对密度1.05~1.13，粘度17~20S，含砂率<2%。孔底沉渣厚度应符合设计规定。
6、在清孔完毕放置钢筋骨架前，应对钢筋笼全长，直径进行检查，并报请监理工程师复查。
7、砼灌注前，还需要检测孔底泥浆沉渣厚度，如大于规定规定期，应再次清孔。
8、砼拌和物运至灌注地点时，应检查其均匀性和坍落度，一般控制在18~22cm和易性或有无离析泌水现象，不合格的砼不得使用，每根桩随机取样抗压强度试件，桩长£20m三组，>20m时取样四组试件，其中一组是七天龄期。
9、在灌注砼开始时，导管底部至孔底应有25~40厘米的空间，首批砼灌注的数量应能满足导管初次埋深大于1米和填充导管底部间隙的需要。浇筑过程的埋深控制在2~6m。
10、砼应连续灌注，直至灌注至桩顶面，高出设计桩顶不小于0.8m，并立即将表面已离析的混合物和水泥泥浆清理干净，以保证所有砼具有满意的质量。
11、砼灌注过程中，如发生故障应报告现场监理工程师并及时进行解决。

1.2.6、质量保证实行细则
1.2.6.1、砼质量保证措施
本标段砼工程量大，其性能指标依据不同的结构部位有不同的规定。因此，必须采用有效的措施保证砼的抗压强度、抗渗等级、防腐性能满足设计规定，并具有良好的抗裂性能。
1、组织保证措施
建立砼质量保证机构，设砼质量控制管理小组，由生产副经理负责，总工程师任副组长，相关职能部室和作业队为小组成员。负责对生产工班进行技术交底、质量教育及工艺监督。质量控制组织机构、职能见图1.2.6.1-1：砼质量控制组织机构及职能图。

砼质量控制管理小组
组长：副经理（职责：制定质量目的，领导小组工作）
副组长：总工（职责：安排成员任务，制定质量措施，签发砼浇灌令）
成员：工程技术部（职责：技术交底、现场指导、贯彻各项准备工作）
成员：设备物资部（职责：根据实验室反馈信息进行原材料控制，保证设备的技术能力）
成员：实验室（职责：配合比选定、调整、材料实验、砼工作性能测定、试件制取）
成员：质检室（职责：生产工艺控制、质量监督、检查事故、缺陷解决情况）
作业队甲
作业队乙
作业队丙
图1.2.6.1-1 砼质量控制组织机构及职能图

2、技术保证措施
本工程砼施工必须严格按照招标文献和《混凝土结构工程施工及验收规范》（GB50204-2023）中有关规定进行控制。根据业主招标文献规定，本项目所用混凝土由甲方招标指定搅拌站提供，施工单位与业主、混凝土搅拌站将签订三方协议。
1)、原材料控制
砼是由各组成材料合成的人工复合材料，不仅各生产工序的工艺操作情况对其质量产生影响，各组成材料的质量情况，也影响砼的质量。所以，各组成材料的质量控制，是砼质量控制的重要环节，也是保证砼质量控制的基本内容。各组成材料如水泥、砂、石料、水和外加剂的选材和性能指标必须严格执行招标文献“材料工艺规范”。
2)、砼配合比控制
砼配合比由商品混凝土站实验室提供，经监理及业主审核批准后使用，未经实验人员允许，配合比不得改动。
3)、砼拌制
按照招标文献规定，本工程采用自拌砼，在砼生产时派专人检查以下事项：
(1)、拌制砼时，材料的配合比偏差不得超过下列规定：水泥、水、外加剂为±1%，各种集料为±2%。
(2)、骨料含水率应经常检查，据以调整加水量和骨料重量。雨天施工时，应增长检测次数。
(3)、砼应搅拌至各种组成材料混合均匀，颜色一致，在搅拌机中搅拌时，自所有材料装入搅拌筒中起，至砼由筒中开始出料止，其连续搅拌的最短时间应符合砼在搅拌机中连续搅拌的最短时间规定。
砼在搅拌机中连续搅拌的最短时间
砼搅拌机容量
（升）
连续搅拌时间（秒）
砼坍落度（cm）
1～＜2
2～7
＞7
≤400
120
60
45
800
150
90
60
1200

120
90

(4)、在砼搅拌过程中应始终注意其稠度（坍落度），若稠度与原定的不符，应立即查明因素予以纠正。
(5)、在下盘料装入之前，搅拌机的拌合料应所有倒出，搅拌机停用超过30分钟或更换水泥品种时，应彻底清洗搅拌机。
4)、砼的运送
（1）、现浇砼运至浇筑地点时，必须符合浇筑时间规定的坍落度规定。
（2）、砼搅拌出机后的任何时刻都需监督，严禁往拌合物中随意加水。
（3）、砼灌注前计算工程量，合理安排砼运送数量及频率，既要保证运送泵连续工作，又要保证砼在输送车内存放时间不超过规范允许时间。
5)、砼的灌注
（1）、砼浇筑连续进行，因故必须间歇时，其允许间歇时间必须根据规范规定强度实验拟定，并在下次灌注前按间隙缝规定解决。
（2）、泵送前应用适量的、与砼同标号的水泥砂浆润滑管路。
（3）、浇筑过程中不得发生离析现象。
（4）、砼浇筑过程中，质检、实验人员和施工负责人必须现场旁站值班。
6）、夏、雨季施工措施
（1）、夏季搅拌砼时应考虑由于温度升高及运送等因素蒸发掉的水分，保证砼浇筑时的坍落度在设计的范围内。
（2）、砼浇筑前要了解气象情况，尽量避开大雨浇筑，并要备有一定数量的塑料薄膜，防止砼突遇大雨的冲袭。
3、制度保证措施
1)、执行“签署砼浇筑施工准可令”制度，作业队队长负责填写“砼浇筑令”的申请单，现场主管工程师检查准备工作及“砼浇筑令”填表送签工作，工程技术部检查确认，总工程师签发。
2)、“砼浇筑准令”申请签发条件：
（1）、钢筋质量符合规定，验收合格。
（2）、技术复核、隐蔽工程验收已确认签证。
（3）、施工范围内安全设计贯彻。
（4）、施工机具准备就绪且能正常运转。
（5）、材料供应准备完毕。
（6）、原材料及施工配合比经监理检查合格。
1.2.6.2、为保证工程质量所采用的检测实验手段、措施
1、检测实验手段及措施
1)、砼的检测
（1）、混凝土采用搅拌站集中拌和，并在现场对塌落度核对，允许±2cm误差，超过者立即告知搅拌站调整，严禁在现场任意加水。
（2）、按规定在现场制作试件，试件组数按招标文献中的有关规范执行，试件养护必须在标准养护池中进行。现场试件的强度实验报告要与砼站同批试件的实验报告相符，误差超标要查找因素并按有关规定做出相应解决。
（3）、根据砼试件的强度，运用记录技术进行分析，以便考核商品砼的质量，并作为评价供方产品的基础。
重要检测设备：压力实验机、砼抗渗仪、塌落度筒、温度计、回弹仪。
2)、钢材及钢构件检测
（1）、钢材供应商要提供质量保证书或实验报告单。
（2）、钢筋进场要分批抽样做抗拉、冷弯、接头弯折等物理力学实验，按《金属拉力实验》执行，使用中若发生脆断、焊接不良等异常情况，尚应补充做化学成分分析实验。
（3）、钢筋必须顺直，调直后表面伤痕及侵蚀不应使钢筋截面积减少。
（4）、钢筋焊接使用焊条、焊剂的品牌、性能，以及接头中使用的钢板和型钢均必须符合设计规定和有关规定。
（5）、焊接成型时，焊接处不得有水锈、油渍。焊接后焊接处无缺口、裂纹和较大的金属瘤，用小锤敲击时，应发出与钢筋同样的清脆声，钢筋端部扭曲、弯折予以校直和切除。
2、重要检测实验措施
1)、建立完善的实验检测机构。
2)、建立完善的材料质量控制体系。
重要工程材料质量控制见图1.2.6.2-1：重要工程材料质量控制图。
3)、配备先进、充足的检测实验设备，满足工程检测实验的需要。
实验检测机构体系见图1.2.6.2-2：实验检测组织机构体系图。
4)、工程材料实验与检测按有关主管部门有关文献规定，委托有实验资质的实验单位进行，建立工地实验室，必须报审并通过质量检测监督机构验收通过后，方可投入使用。
5)、所有检测实验设备在使用前都应进行校验，保证其精度满足测量规定，专人操作，妥善存放。
6)、认真贯彻各项管理制度，强化检测实验工作。
（1）、建立健全检测设备管理制度，建立台帐并设专人管理。
（2）、用于本项目的检测、实验设备数量和精度均要满足项目规定，设备定期校验，保证使用过程设备的精度。
（3）、设备的校验必须在指定部门进行校验，保存校验合格证书，并做好标记。
（4）、对于试模、塌落筒、量筒、量杯等非标准计量器具的检查规程进行定期自检，经自检合格后方可使用，并建立台帐，做好标记。
（5）、设备必须定期维修和保养，使计量设备干净、防尘、防锈，始终处在良好状态。
1.2.6.2-1重要工程材料质量控制图
不合格
不合格
不合格
合格
控制内容
监理单位
提 供
审 核
审 核

按规定办理退货或进行其他处 理
根据设计文献及用料计划按品种、规格数量、工期规定签定的订购协议
由监理确认的实验室或监理委托的实验室对重要材料、构件、设备进行抽验
保管使用，并将有关出厂合格证、试（化）验单按规定纳入竣工文献存入档案
施工单位
供货单位
参 加
保管使用
抽 验
检查确认
提 供
随材料、设备运入工地的出厂合格证和按规定应补做的实验单、化验单
合格
合格

2、质量保证措施
1)、我方将负责所有的文献资料完整、齐全、符合规定规定，并按照有关验收程序做好工程移交工作。
2)、我方按照ISO9002质量管理体系制订回访计划，并成立工程保修小组，按计划进行质量回访，及时了解掌握用户对该工程的意见和质量规定。
3)、对回访中反映的质量问题，按局《质量回访及访问程序》执行，保证用户100%满意。
总工程师
工程技术部
测量组
实验组
质检组
办理交接桩和控制测量：校准、校验测量仪器：负责施工放样测量工作。
抽检或检测原材料、半成品和构配件：校准、检测实验仪器：做好工程实验；及时提交实验报告和记录分析报告；定期分析实验数据和结果，应用记录技术，不断提高检查和实验水平。
按分项工程的质量规定检查各分项工程质量的情况。
1.2.6.2-2实验检测组织机构体系图

2、安全保证措施及负责人
本工程将按项目法原则成立项目经理部，项目部下设若干职能部门共同实行本工程的安全管理，项目部安全保证体系详见图2-1：安全生产组织机构图。
图2-1：安全生产组织机构图。
项目经理：曾光宏

综
合
办
公
室
：
朱
能
奇
物
资
部
：
梁文杰
试
验
室
：
周俊
工
程
技
术
部
：
张 湘 东
财
务
部
：
钟展锋
合
约
部
：
翁
小
玲
隧道工区负责人
桥梁工区负责人
桥梁二区负责人
预制工区负责人

项目副经理：黎海龙

安 全 主 任：张雪强
安
全
环
保
部
：
张
雪
强
机
电
部
：
欧阳礼金
质
检
部
：
谢
华
伟

2.1、安全管理负责人
对于本工程项目的施工，我司将成立项目经理部，实行项目法管理；共同实行对本工程项目的安全管理。
项目经理为安全第一负责人，项目副经理为安全直接负责人，下设专职安所有，安所有长对现场作业负责，对安全负责人负责。并成立危险源排除小组，每月对施工现场固定排查危险源，每星期安全检查，天天不定期检查，把安全事故发生率降到最低。
2.2、安全保证措施
保证工程施工过程中各分项操作安全达标，制订了施工安全保证技术措施表（表2.2-1～2.2-3）。

施工安全保证技术措施表
工程名称：福州至永泰高速公路A2协议段工程 表2.2-1
序号
工程项目
安全组织、技术保障措施
责
任
人
1
开 工 准 备
1、建立和健全安全生产责任制和安全保障体系，成立安全生产领导机构和三防机构，配备专职安全员。
2、加强全员安全意识教育，贯彻“安全第一，防止为主”的方针，定期组织职工进行安全学习，定期进行安全
