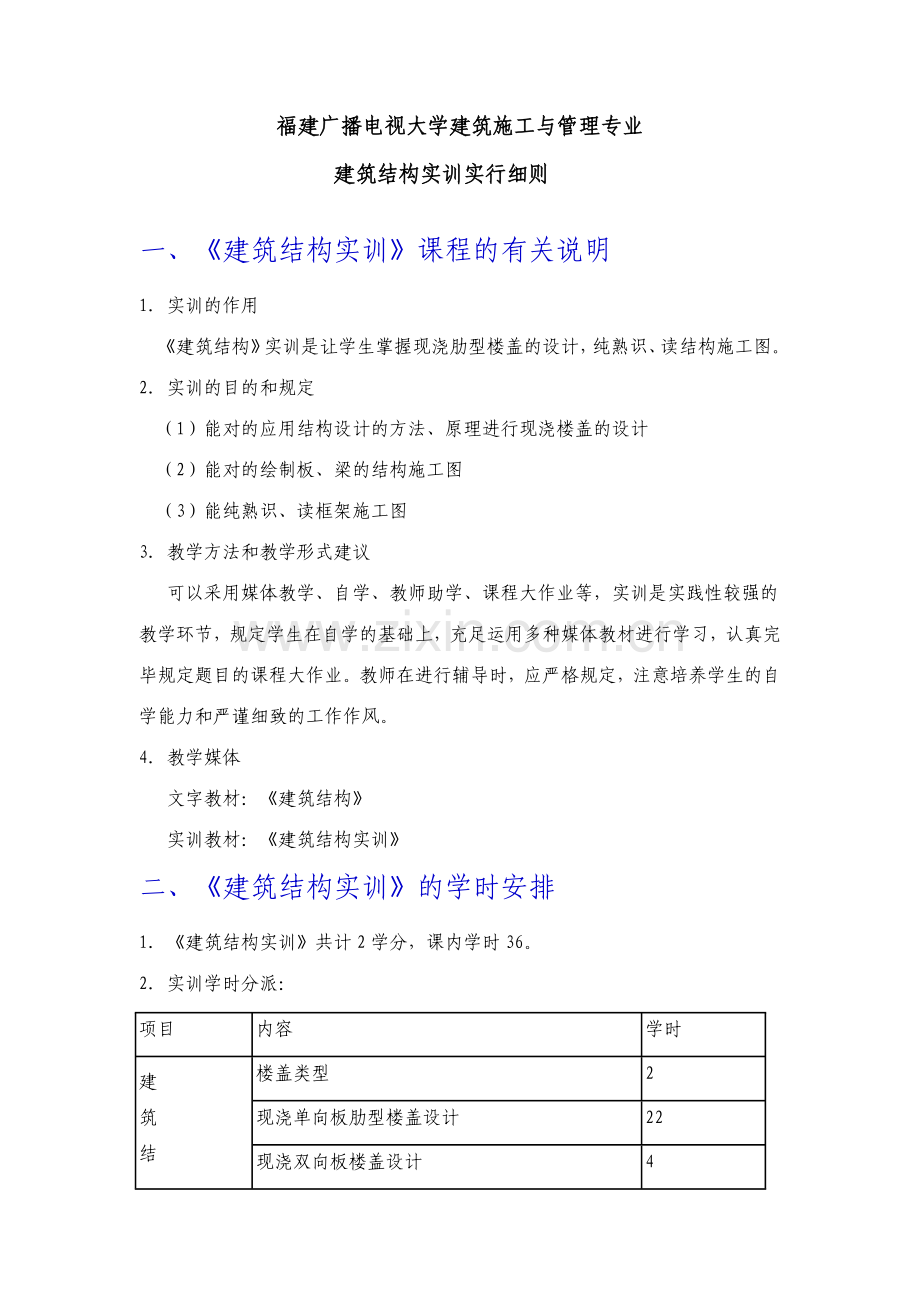

福建广播电视大学建筑施工与管理专业
建筑结构实训实行细则

一、《建筑结构实训》课程的有关说明
1．实训的作用
《建筑结构》实训是让学生掌握现浇肋型楼盖的设计，纯熟识、读结构施工图。
2．实训的目的和规定
（1）能对的应用结构设计的方法、原理进行现浇楼盖的设计
（2）能对的绘制板、梁的结构施工图
（3）能纯熟识、读框架施工图
3．教学方法和教学形式建议
可以采用媒体教学、自学、教师助学、课程大作业等，实训是实践性较强的教学环节，规定学生在自学的基础上，充足运用多种媒体教材进行学习，认真完毕规定题目的课程大作业。教师在进行辅导时，应严格规定，注意培养学生的自学能力和严谨细致的工作作风。
4．教学媒体
文字教材：《建筑结构》
实训教材：《建筑结构实训》
二、《建筑结构实训》的学时安排
1．《建筑结构实训》共计2学分，课内学时36。
2．实训学时分派：
项目
内容
学时
建
筑
结
构
实
训

楼盖类型
2
现浇单向板肋型楼盖设计
22
现浇双向板楼盖设计
4
楼梯、雨蓬设计
3
框架结构施工图的识、读
5
总计
36

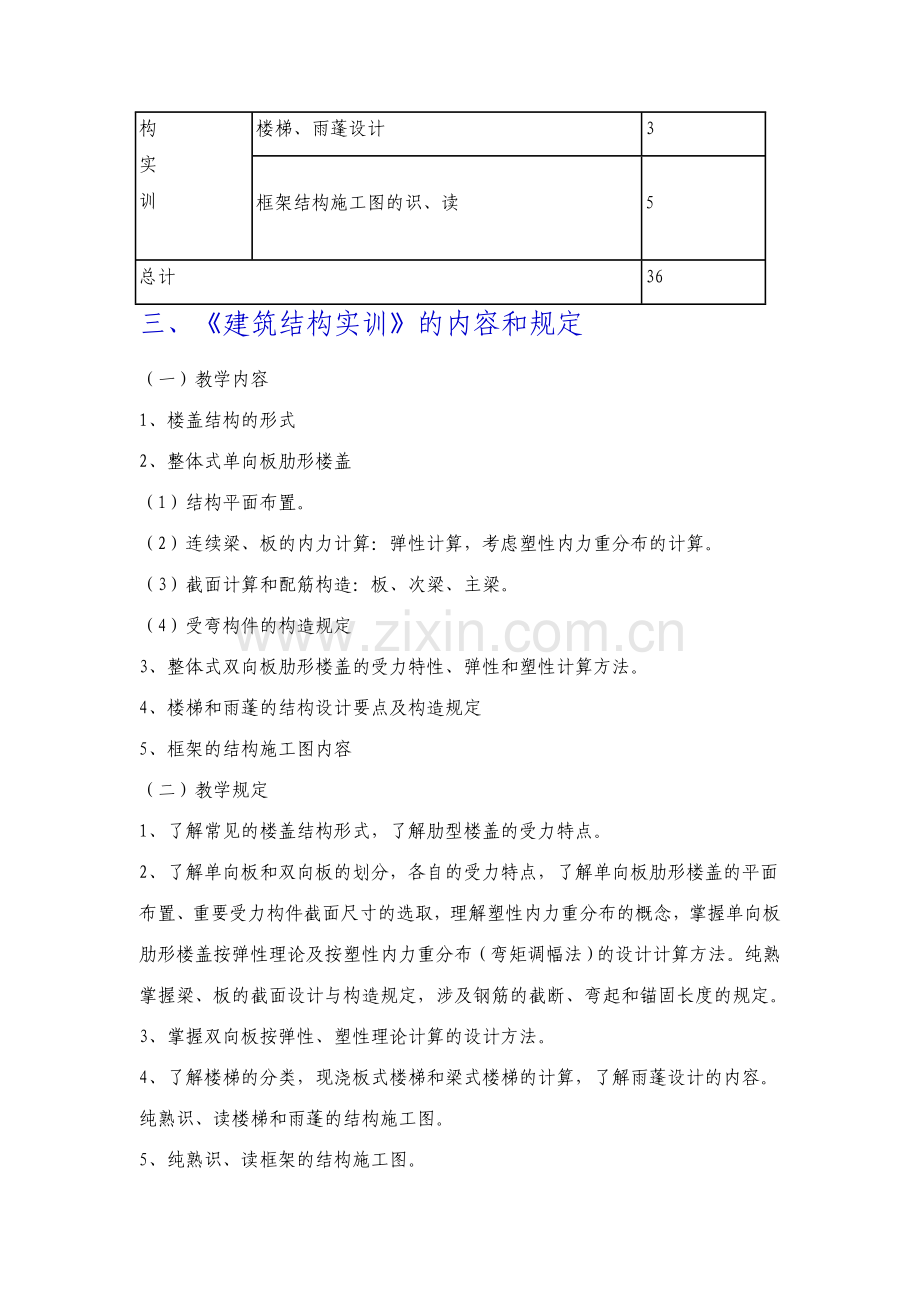

三、《建筑结构实训》的内容和规定
（一）教学内容
1、楼盖结构的形式
2、整体式单向板肋形楼盖
（1）结构平面布置。
（2）连续梁、板的内力计算：弹性计算，考虑塑性内力重分布的计算。
（3）截面计算和配筋构造：板、次梁、主梁。
（4）受弯构件的构造规定
3、整体式双向板肋形楼盖的受力特性、弹性和塑性计算方法。
4、楼梯和雨蓬的结构设计要点及构造规定
5、框架的结构施工图内容
（二）教学规定
1、了解常见的楼盖结构形式，了解肋型楼盖的受力特点。
2、了解单向板和双向板的划分，各自的受力特点，了解单向板肋形楼盖的平面布置、重要受力构件截面尺寸的选取，理解塑性内力重分布的概念，掌握单向板肋形楼盖按弹性理论及按塑性内力重分布（弯矩调幅法）的设计计算方法。纯熟掌握梁、板的截面设计与构造规定，涉及钢筋的截断、弯起和锚固长度的规定。
3、掌握双向板按弹性、塑性理论计算的设计方法。
4、了解楼梯的分类，现浇板式楼梯和梁式楼梯的计算，了解雨蓬设计的内容。纯熟识、读楼梯和雨蓬的结构施工图。
5、纯熟识、读框架的结构施工图。
四、《建筑结构实训》的最终提交成果及考核方式
1.本课程的终结考核成绩满分100,由3部分组成, 设计书60%,实训报告20%,口试20%，该3部提成绩以百分计，按各自比例汇总为终结成绩。课程指导教师给出成绩,学期末各分校将最终提交成果和成绩单一并报分校教学处验收.
2.设计书根据建筑结构实训任务书完毕.可参考中央电大出版社编《建筑结构实训》教材P12整体式单项板肋型楼盖设计例题。
任务书见附录1
设计书书封面见附录2.
实训报告见附录3.
口试在课程结束后进行,由各办学单位负责组织实行.
3.装订顺序:楼盖设计书封面—设计计算书—实训报告.统一规定A4纸型，装订成册,图纸另附。复印者成绩无效。
五、《建筑结构实训》的教学形式与媒体
1．教学形式有：自学、教师导学、综合练习等。
2．实训是实践性较强的过程，学生在自学的基础上，应充足运用多种媒体教材进行学习，认真完毕设计任务。
3．教师导学时，要严格规定，注意培养学生的自学能力和严谨细致的工作作风。
4．建筑施工与管理专业《建筑结构实训》课程的重要参考教材为中央广播电视大学出版社出版的《建筑结构实训》和由王铁成主编的《混凝土结构（下）》等。

附录1
福建广播电视大学开放教育
建筑施工与管理专业

建筑结构实训任务书

一、 目的与规定
本课程设计的基本目的就是力图使学生在课程设计过程中，对建筑结构理论知识加深理解，在设计过程中对结构的总体知识，对结构体系、结构布置及结构形式有所了解，掌握一般结构的基本原理。学生完毕课程设计后，能：① 进行一般混凝土构件的选型与计算并绘制施工图；② 进行梁板结构的受力分析、设计及计算；③ 能解决工程建设过程中一般结构问题。
设计规定
设计一个混凝土结构时，需对其使用规定、材料规格、施工条件以及经济合理等一系列实际问题，进行综合比较，选定合理的好方案。
应逐步掌握和提高综合各种因素进行分析比较的能力，为对的设计打下良好的基础。
注意建筑结构与建筑力学的相同处与不同处。在解决实际工程问题时，要注意理论的合用范围和合用条件，切勿盲目乱用。
在进行本课程设计的过程中，对课堂理论教学内容进行全面的检查，找出薄弱环节，巩固本课程理论教学成果。
规定绘图准确整洁，并规定写仿宋体字。
二、 实训内容：整体式单向板肋形楼盖设计
各教学点指导老师根据设计规定，可参照中央广播电视大学出版社出版的《建筑结构实训》教材第12页整体式单向板肋形楼盖设计例题或者以下示例编制设计资料。

整体式单向板肋形楼盖设计（示例）
某多层工业建筑楼盖平面如下图所示，采用钢筋混凝土现浇楼盖，有关设计资料如下：
1、设计资料
（1）总平面尺寸为22.5m×32.5m，四周墙体承重，中间柱承重，轴线距离墙体内边沿120mm，柱的截面为300mm×300mm。板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。
（2）楼面做法为：20mm厚水泥砂浆面层；钢筋混凝土现浇板；梁、板底混合砂浆抹灰15mm厚。
(3)楼面活荷载标准值为8KN/m2。
（4）材料为：混凝土C25（）；梁受力主筋采用HRB335钢筋（），其余用HPB235钢筋（）。
2、设计规定
（1）板、次梁内力按塑性内力重分布计算。
（2）主梁内力按弹性理论计算。
（3）绘出楼面结构平面布置及板、次梁配筋施工图。主梁只需按弹性理论计算出配筋，施工图可略。

楼盖结构平面布置图

三、 进度计划
序号
设计内容
完毕时间
备注
1
拟定结构布置方案，完毕板的截面设计
1天

2
完毕次梁的截面设计
1.5天

3
完毕主梁的截面设计
1.5天

4
绘制板、次梁、配筋图
1天

四、 设计成果规定
1、写出完整的计算书，规定手写，A4纸型，与封面统一装订成册。打印或者复印者成绩无效。
2、绘制梁格布置与板配筋图于一张3#图上，次梁配筋图于一张A4图上，铅笔作图或者计算机绘图。复印者成绩无效。
3、完整填写三份实训报告，可手写或者打印。

附录2
福建广播电视大学开放教育
建筑施工与管理专业（专科）建筑结构实训

整体式单向板肋型楼盖设计书

姓 名
学 号
级 别
分校名称
日 期 年 月 日

附录3
福建广播电视大学建筑施工与管理专业建筑结构实训报告一
1.常见的楼盖结构形式?
2.肋型楼盖的受力特点?

福建广播电视大学建筑施工与管理专业建筑结构实训报告二
1.双向板按弹性理论计算的设计方法?
2.双向板按塑性理论计算的设计方法?

福建广播电视大学建筑施工与管理专业建筑结构实训报告三
1.现浇板式楼梯的计算方法?
2.现浇梁式楼梯的计算方法?

福建广播电视大学开放教育建筑施工与管理专业
《建筑结构实训》成绩表
办学单位： 级别： 共 人
序号
学号
姓名
设计书60%
实训报告20%
口试成绩20%
终结
成绩

教学点（签章）

填表人：
年 月 日
分校教学处（签章）

年 月 日
