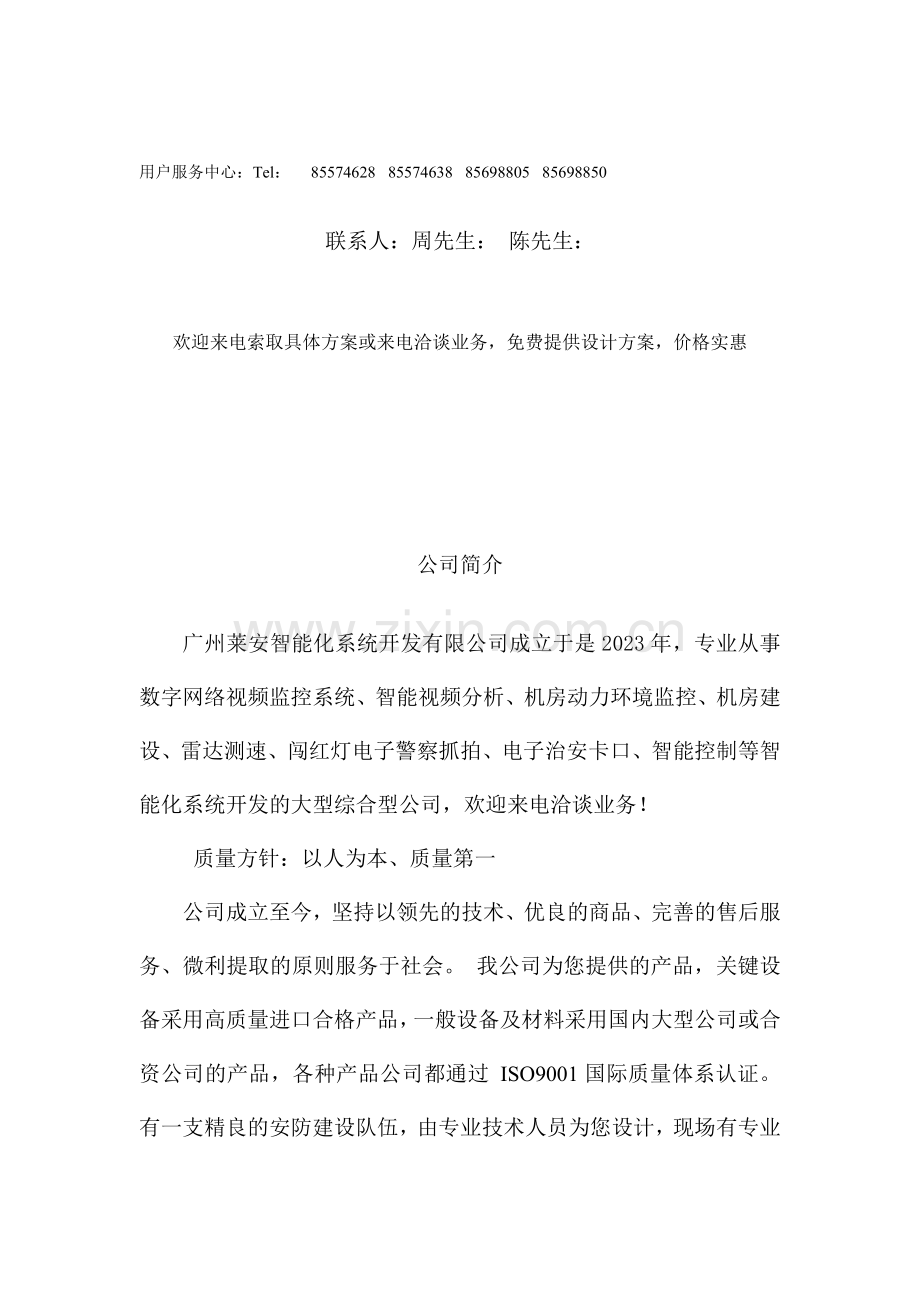

1、连锁店监控系统设计方案技术设计方案介绍设计单位:广州莱安智能化系统开发有限公司网站:地址:广州市天河区中山大道建中路5号天河软件园海天楼3A06用户服务中心:Tel: 85574628 85574638 85698805 85698850联系人:周先生: 陈先生:欢迎来电索取具体方案或来电洽谈业务,免费提供设计方案,价格实惠公司简介广州莱安智能化系统开发有限公司成立于是2023年,专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型公司,欢迎来电洽谈业务! 质量方针:以人为本、质量第一 公司成立
2、至今,坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。 我公司为您提供的产品,关键设备采用高质量进口合格产品,一般设备及材料采用国内大型公司或合资公司的产品,各种产品公司都通过 ISO9001国际质量体系认证。有一支精良的安防建设队伍,由专业技术人员为您设计,现场有专业技术人员带领施工,有良好职业道德施工人员。我公司用户拥有优质的设计施工质量和优质的售后服务保障。 客户哲学:全新理念、一流的技术、丰富的经验,开创数字新生活 专注 维护世界第一中小公司管理品牌、跟踪业界一流信息技术、传播经营管理理念是莱安永恒不变的追求,莱安坚持“全新的理念、一流的技术、丰富的经验、优质的
3、服务”,专注于核心竞争力的建设是莱安取得今天成功的主线,也必将是莱安再创辉煌的基础! 分享 “道不同,不相谋”,莱安在公司团队之间以及与股东、渠道伙伴、客户之间均提倡平等、共赢、和谐、协同的合作文化,在迎接外部挑战的过程中,我们共同期待发展和超越,共同分享激情与快乐!“合作的智慧”是决定莱安青春永葆的最终动力! 客户服务:以高科技手段、专业化的服务为客户发明价值 分布于神州大地各行业中的800万中小公司是中国最具活力的经济力量,虽然没有强势的市场影响力和雄厚的资金储备,但无疑,个性张扬的他们最具上升的潜力,后WTO时代市场开放融合,残烈的竞争使他们的发展更加充满变数。基于以上结识,在智能化设备
4、管理市场概念喧嚣的热潮中,独辟“实用主义”产品哲学,莱安将客户视为合作关系,我们提供最为实用的产品和服务,赢得良好的口碑。我们认为,用户公司运做效率的提高是莱安实现社会价值的唯一途径。 承蒙广大用户的厚爱,我公司得以健康发展。在跨入新的世纪后,公司将加快发展速度,充足发挥已有资源,更多地开展行业用户的服务工作,开创新的发展局面。我公司全体员工愿与社会各界携手共创未来!我们秉承真诚合作精神向广大客户提供相关的系统解决方案,设备销售及技术支持,价格合理,欢迎来人来电征询、洽谈业务!连锁店监控系统设计方案系统概述随着城市(镇)生活节奏逐渐变快,功能齐全、货源完备的大型连锁店逐渐取代了传统的商店,走入
5、都市人的生活,成为城市(镇)人消费的重要场合。要在剧烈的竞争中取得胜利,已经不能只靠简朴的价格战,这只会让商家两败俱伤;只有从减少营销成本、打出品牌,树立良好形象出发,为顾客发明一个安全、舒适、轻松、货源齐备的购物环境,才有也许取得好的业绩。大型连锁店具有一定的规模、相称的面积,所有实行无人售货,是减少成本的重要途径。由顾客在无人干预的情况下挑选个人爱慕的商品,同时也给商场的防盗带来了一定的隐患,加大了管理难度,因此要考虑防盗问题。要避免货品被不良顾客顺手牵羊,避免别人的蓄意破坏,避免顾客在人潮过多时发生意外;还要保障仓库的货品安全,进行员工的管理等工作。因此,连锁店必须配以一整套完备的网络监
6、控系统,解决连锁店运营中的安全隐患、控制管理等问题。目前闭路电视监控系统已在银行、博物馆、政府机构、商店和居民社区等得到广泛应用。目前,在我国各行业中广泛使用的网络监控系统大多为模拟方式,其重要特点是:系统采用矩阵主机控制,通过电视墙监视前端目的,采用长延时模拟录像机进行录像和回放;其重要缺陷:当录像资料需要长时间备份时,需要大量的录像磁带,消耗大量的人力和物力,并且在录像回放检索时操作不方便。因此,基于数字存储技术的硬盘录像系统通过几年的发展,至今,技术已经完全成熟,很好地解决了传统图像存储及回放等技术难题。网络摄像机不仅存储费用低、效率高,并且还具有网络传输、远程传输和循环存储等优点。与此
7、同时,网络摄像机的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动,及时准确地反馈现场信息,为报警事件提供充足可靠的依据。二、系统设计目的在进行网络监控系统设计的时候,依照贵单位对该系统的基本需求,本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。架构合理: 就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运营,并具有未来良好的扩展条件。稳定性和安全性:这是贵单位最关心的问题,只有稳定运营的系统,才干保证贵单位网络监控系统平稳运营。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护
8、人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长,未来对安防系统的规定会更高。可扩展性保证当用户有更多的规定期,引入的新设备可以顺利地与本次配备的设备共同工作,进一步扩展与提高系统的性能。产品主流:系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时,我们将重要依据贵单位提出的具体需求,同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造单位的发展前景。所有这些是保证用户得到良好技术支持的条件,也是保障用户投资的基本条件。低成本低维护量: 指力争有
9、良好的性能价格比,所采用的产品应是简朴,易操作,易维护,高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运营的基本规定,也是易维护性的保障。我司将本着上述设计原则,来进行贵单位网络监控系统的设计。并将严格按照国际惯例并结合本单位的技术实力与工程经验,进行贵单位监控系统整个工程的安装、测试以及验收,竣工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料,还将根据用户的实际需求提出技术培训和有偿服务的建议。 三、系统设计原则、依据3.1 设计原则根据连锁店的总体结构,
10、并充足考虑现场实际情况,前端设计采用高清楚度网络摄像机,视频传输采用抗干扰光纤,控制信号传输采用带屏蔽专用控制电缆,保证视频信号和控制信号的准确传输;中央控制系统采用视频监控中心系统,可以实时显示、录像,并方便检索回放。如下图:网络摄像机采集到的音、视频通过音、视频线路传送到分连锁店中,再通过度连锁店中的网络设备直接传输给连锁店总部的机房中,接入的过程也是光纤。中心机房中的音、视频通过内网接入,连接到网络解码器中,通过网络解码器输出到中心电视墙上。如下图所示:前端通过网络摄像机压缩后的音、视频通过光纤网络传送给连锁店总部的中心机房,在中心机房中的互换机连接解码器,解码器可以对网络摄像机行解码输
11、出到相应的电视墙上,同时该解码器也可以对所有连锁店中的网络摄像机的视频进行循环解码,在输出的过程中也采用循环切换的方式,采用循环切换方式即可以实现对所有连锁店的每一路视频循环切换显示在电视墙上。如下图所示:a、 先进性:在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽也许的时间内与社会发展相适应。b、 可靠性:系统最重要的就是可靠性,系统一旦瘫痪的后果将是难以想象的,因此系统必须可靠地、能连续地运营,系统设计时在成本接受的条件下,从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格规定
12、,使得故障发生的也许性尽也许少。即便是出现故障时,影响面也要尽也许小。c、 安全性:对于安全防范系统,其自身的安全性能不可忽视,系统设计时,必须采用多种手段防止本系统各种形式与途径的非法破坏。d、 可扩充性:系统设计时应充足考虑此后的发展需要,系统应具有预备容量的扩充与升级换代的也许。e、 规范性:由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工。一切应从实际出发,使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。3.2 设计依据本方案设计根据甲方常规规定,并遵循以下国家相关部
13、门制定的设计规范规定。重要涉及: JGJ/T16-92民用建筑电气设计规范 GB/T50314-2023智能建筑设计标准 GB50174-93电子计算机机房设计规范 GB50057-94建筑物防雷设计规范 GBJ232-92电气装置安装工程施工及验收规范 GB4943-95信息技术设备(涉及电气事务设备)的安全 GB/T75-94安全技术防范规范工程技术规范 GB50198-94民用闭路电视监控电视系统工程技术规范 发展商对闭路电视监控系统的总体规定四、总体设计4.1 需求分析大型的连锁店人员流动比较频繁,商家为了方便顾客购买,通常都采用开放式柜台,顾客可以自由的选购商品。这种方式无疑给顾客带
14、来了极大的方便,并且售货员与顾客之间更容易沟通,但随之而来的是,这也给犯罪分子提供了可成之机,单靠以往的人防已远远不能满足规定,特别是在连锁店下班以后,连锁店内大量的商品更是犯罪分子重要袭击的目的。因此,运用现代的高科技技术手段,组成全方位防范系统是十分必要的。 整个系统可以分为电子防窃系统、防盗报警系统、监控系统,每个系统都可独立运营,也可互相结合在一起,组成强大的安防系统。本方案重要针对连锁店网络监控系统来设计。网络监控系统分为模拟系统和数字系统两种,这两种系统的区别重要在于管理与储存部分使用的形式不同。对于模拟系统来说一般是由矩阵主机,前端摄像机,监视器,控制器,解码器,云台和传输控制电
15、缆等组成;数字系统是由网络摄像机,显示器(或带VGA接口的监视器),控制器,解码器,云台和传输控制电缆等组成。本方案建议采用网络摄像机系统。网络监控系统也是管理人的系统,可认为商场环境发明高度监督及收银买单过程全实时记录,由此可以大大减少监督人员的数量及劳动强度,同时减少了经营成本;由于网络监控系统实时记录了收银买单的全过程,当顾客与商场双方发生纠纷时,可以通过系统内存储设备调用当时的工作录像记录再现事情的真实情况,为解决纠纷提供了有力的证据;网络监控系统还可以调用以前的工作录像记录,同时也可为商场管理人员分析顾客对其所经营商品的欢迎限度,提高经营品牌发明了条件。闭路电视监控系统应当说是跨学科
16、跨行业的系统工程,以功能规定的不同可分为以下几个方面:1) 前端摄像系统2) 视频传输系统3) 视频控制系统4) 视频显示和记录系统整体连接的示意图如下:摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”,它把监视的内容变为图像信号,传送控制中心的监视器上,摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整个系统的“心脏”和“大脑”,是实现整个系统功能的指挥中心。显示部分一般是由几台或多台监视器组成,它的功能是将传送过来的图像一一显示出来。网络监控系统的粗略结构图如下图所示: 监控系统结构图1、摄像部分摄像部分一般安装在监视现场。它的作用是
17、对监视区域进行摄像并将其转换成电信号。网络摄像机在本方案中选用我公司生产的网络摄像机。云台云台是安装、固定摄像机的支撑设备,它分为水平和全方位云台两种。水平云台合用于监视范围不大的情况,在水平云台上安装好摄像机后可调整摄像机俯仰的角度,达成最佳的监视角度后可遥控水平旋转。全方位云台合用于对大范围进行扫描监视,它可以大大增长摄像机的监视范围。云台高速姿态是由两台执行电动机来实现,电动机接受来自控制器的信号精确地运营定位。在控制信号的作用下,云台摄像机既可自动扫描监视区域,也可在监控中心值班人员的操纵下跟踪监视对象。一般来说,水平旋转角度为0350,垂直旋转角度为+90。恒速云台的水平旋转速度一般
18、在310/s,垂直速度为4/s左右。变速云台的水平旋转速度一般在032/s,垂直旋转速度在016/s左右。在一些高速摄像系统中,云台的水平旋转速度高达200/s以上,垂直旋转速度在30/s以上。 解码器解码器一般与矩阵控制主机配套使用,重要作用为通过数据线缆接受来自矩阵主机的控制信号,对主机的控制码进行解码,放大输出,驱动云台的旋转,以及变焦镜头的变焦和聚焦。2、控制部分在连锁店中,闭路电视系统中的信息量与信息解决的工作量都很大,因此其控制台的操作一般都采用了计算机系统,以用户软件编程的全键盘方式来完毕驱动云台巡视、视频切换、报警解决、设备状态自检等工作。现在推出的数字视频监控报警系统采用计算
19、机多媒体技术,以CCD摄像机作为报警探头,摄像机将获取的视频信号传输到主机,主机里的高速图像解决器进行数字化解决,将视频信号形成的图像与背景图像进行分析比较,若发现有差异就报警,由于这是一种全屏幕报警,因而不易漏报。同时主机自动采集报警图像并存入计算机,事后用户可根据时间、地点随时查阅报警现场的图像,以了解报警因素。系统将电视监控系统与报警合二为一,实现了监视、报警与图像记录的同步进行,并且这种系统中没有录像机,没有视频分派器,一切报警记录都在计算机的硬盘内,所有操作都根据屏幕上的软件提醒动作,对使用者来说是一种全新概念的安全防护系统。控制系统的切换方式重要有如下2种: 单步切换方式:使用控制
20、键盘把任一路输入视频信号切换到主监视器上。 顺序切换方式:使用控制键盘编制的顺序切换方式程序,把系统中若干路输入视频信号编为一个程序,程序运营时,其画面可按预先设定。3、传输部分传输系统涉及视频信号和控制信号的传输。视频信号的传输可用同轴电缆、光纤或双绞线,用双绞线传输时需可视频转换适配器。控制信号的传输方式涉及: 直接控制:控制中心直接把控制量,如云台和变焦距镜头的电源电流等,直接送入被控设备。特点是简朴、直观、容易实现。在现场设备比较少,主机为手动控制时合用。但在被控的云台、镜头数量很多时,控制线缆数量多,线路复杂,所以在大系统中不采用。 多线编码的间接控制:控制中心把控制的命令编成二进制
21、或其它方式的并行码,由多线传送到现场的控制设备,再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少,在近距离控制时也常采用。 通讯编码的间接控制:随着微解决器和各种集成电路芯片的普及,目前规模较大的电视监控系统大都采用通信编码,常用的是串行编码。它的优点是:用单根线路可以传送多路控制信号,从而大大节约了线路费用,通讯距离在不加中间解决情况下达可达1km公里以上,加解决可传10Km以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。 除了以上方法外,尚有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种:一种是频率分割,
22、即把控制信号调制在与视频信号不同的频繁范围内,然后同视频信号一起传送,到现场后再把它们分解开;另一种方法是运用视频信号场消隐期间传送控制信号(同轴视控)。这种方法在短距离传送时明显比其它方法要好,但设备的价格相对也比较昂贵。4、显示与记录显示与记录设备安装在控制室内,重要有监视器、硬盘录像机和一些视频解决设备。现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统,云台具有很高的旋转速度,还可以预置监视点和巡视途径。平时按设定的路线进行自动巡视,一旦发生报警,就能不久地对准报警点,进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。图像监视器图像
23、监视器重要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达800线以上,彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在78MHz范围内。录像机录像机是闭路电视监视系统中的记录和重放装置,它规定可以记录的时间非常长,目前大部分监视系统专用的录像机都可以录24h960h的录像。此外,录像机还必须要有遥控功能,从而可以方便地对录像机进行远距离操作,或在闭路电视系统中用控制信号自动操作录像机。闭路电视监视系统中专用录像机是间歇式视频录像机,它有多种时间间隔录像模式,在一盘1/2英寸VHS/E180的盒带上,最长可以录制长达960H的录像。录像机内设有字符信号发生器,可在图
24、像信号上打出月/日/年/星期/时/分/秒/录像模式,还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能,可以对一星期内每一天的录像模式进行编程。当收到报警信号后,录像机便自动进入连续录像状态,在无报警情况下,恢复正常间歇录像模式。此外,录像机尚有一个锁定保护键,使非正常指令与操作无效,防止非专业人员与破坏性操作侵犯闭路电视监视系统。视频切换器在闭路电视监视系统中,摄像机数量与监视器数量的比例在2:1到5:1之间,为了用少量的监视器看多个摄像机,就需要用视频切换器按一定的时序把摄像机的视频信号分派给特定的监视器,这就是通常所说的视频矩阵。切换的方式可以按设定的时间间隔对一
25、组摄像机信号逐个循环切换到某一台监视器的输入端上,也可以在接到某点报警信号后,长时间监视该区域的情况,即只显示一台摄像机信号。切换的控制一般规定和云台、镜头的控制同步,即切换到哪一路图像、就控制哪一路的设备。多画面分割器在大型的闭路电视监视系统中摄像机的数量多达数百个,但监视器的数量受机房面积的限制要远远小于摄像机的数量,并且其数量大多也不利于值班人员全面巡视。为了实现全景监视,即让所有的摄像机信号都能显示在监视器屏幕上,就需要用多画面分割器。这种设备可以把多路视频信号合成为一路输出,进入一台监视器,这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一
26、台监视器上同时观看多路摄像机信号,并且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能,即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。视频分派器可将一路视频信号转变成多路信号,输送到多个显示与控制设备。 其它 机柜用于安装闭路电视监控系统的设备,监视墙用于安装监视器。4.2 设计功能描述 性能、功能先进:设备选型要保证技术领先,性能可靠,操作简便、实用,维护简朴,性能价格比最优,并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造,系统建成后,三至五年不会落后淘汰。 电视监控系统功能完善:通过保安监控系统随时掌握监控区域内人员活动情况,检
27、查各个重点部位的安全情况,提前发现隐患,及时解决突发事件。并自动进行录像。正常情况下对进行24小时录像,录像资料可备出事时查询。 设备高可靠性:采用监控行业最新技术和高品质设备。 操作简朴实用:采用高科技手段,进行智能化设计,尽量减少系统操作的复杂性。并作到系统工作稳定可靠,维护简朴。 发展性系统应在初步设计时,就考虑未来良好的发展性,以减少未来发展的成本,使系统具有良好的可连续发展性。 经济性在满足安全防范级别的规定前提下,在保证系统稳定可靠、性能良好的基础上,在考虑系统的先进性的同时,按需选择系统和设备,做到合理、实用,减少成本,从而达成极高的性能价格比,减少智能连锁店安全管理的运营成本。
28、 外观效果美观:前端装置安装均考虑安全性、隐蔽性及美观性,根据实用和美观的原则,我们都选用了外观工艺和性能稳定都比较好的安防产品。4.3 总体设计方案连锁店网络监控系统由前端图像采集、图像及控制信号传输和图像控制存储三个部分组成。1、 前端图像采集部分本项目共有100个门店,系统设计 100 台摄像机,分别放置于这100个店面里,每个店面一台摄像机。每个摄像机负责对每个店面的整体情况进行监视,在大的店面可以配置云台对其进行控制,重要监视连锁店的各类进出口、连锁店内部的主通道、连锁店内人群密度较大的流动区域和集散地、收银台和其它重点部位等安装监控探头进行现场实时监视录像,以保证保安人员可以有效地
29、杜绝隐患或发生突发事件时可以及时解决。(1) 出入口监控天天的下班时间和周末往往是大型连锁店人流量最多的时候,碰到节假日或是连锁店周年庆典活动等更是人如泉涌。管理者必须根据连锁店内的人流情况,做出适当的安排,进行人流的疏导,或是增派人手缩短顾客等待时间,以避免因人多拥挤而发生的意外事故。运用监控系统,能使连锁店管理者及时地了解顾客数量情况,据此进行疏导等必要的工作。此外,系统还能将所有场景具体记录下来,在资料中记录时间、地点,为市场人员分析市场走向提供了具体的宝贵资料。通过对录像资料进行系统地分析研究,就能知道该连锁店在哪个季节、什么节日,甚至具体到一天的哪个时间段上,客流量最旺;还能知道什么
30、物品、什么品牌、哪个售货点是最吸引顾客的。(2)主通道监控连锁店的最大特点是顾客可以自己选择爱慕的商品,最后到收银处付款,满足了顾客自由选择的需求。对连锁店经营者来说,最关心的是如何管理好商品,既避免个别顾客顺手牵羊的行为,又要尊重顾客。连锁店只能运用监控系统,通过在天花板、墙壁或天花吊装等方式安装的摄像头,方便地监看该区域的货架,以查看连锁店内是否有顾客的偷窃行为。假如发现有偷窃行为,只要在收银付款处把录像资料回放给顾客看就可以了,而不需要与顾客发生任何争执(有些采用收身等方法来解决,不仅侵犯了人权,还对连锁店的形象导致了一定的影像)。系统操作人员在监看货架的同时,假如发现有货品错架、乱架较
31、多的地方,可以立即派人员进行整理,从而提高了管理效率。本系统在回放录像时,可以将资料中需要突出显示的部分放大,比如顾客偷藏物品的动作等。(3)收银台监控收银台是最容易与顾客发生摩擦的地方,顾客等待付款的时间过长、或在找付金额上有出入、或是顾客携带未付款商品准备出连锁店等,都有也许引起与顾客之间的摩擦。运用监控系统,通过在收银台安装的摄像头与拾音器,设立监控系统中的录音等功能,就可以监控收银台的收银员与顾客的实际交流的情况,看收银员是否礼貌待客。这样,就能很好的解决与顾客间的纠纷,提高连锁店的服务水平,保证连锁店在顾客中树立良好的形象。2、 图像和控制信号传输部分连锁店监控系统视频信号采用屏蔽视
32、频电缆,根据摄像机安装位置建议选择采用RG59/128编(或SYV-75-5/128编)等同轴电缆,以保证监控信息的准确传输。控制线设计采用RVVP2*28/0.15圆形双绞屏蔽电缆。3、 图像控制存储部分监控中心机房在监控室配置服务器进行实时监视录像。设计整个硬盘录像系统可以连续保存录像资料15天甚至更长,硬盘录像系统支持实时监看、录像与回放全三工工作。五、系统选型和配置说明1、网络摄像机网络摄像机的合用范围非常广泛,可用于多种现场:在该工程中,需要网络摄像机100台。l 城市道路监控l 公共场合安全远程监控l 商场、超市监控l 连锁店视频点菜系统l 考场集中监控l 远程教学l 矿场、舞厅等
33、娱乐场合联网监控功能特性如下: 标准H.264/视频压缩格式 标准G.722音频压缩格式。 支持D1、CIF格式 内置Web Server,支持浏览器监视、配置和升级。 码率控制,保证Internet上音频实时传输。 用户管理支持三级密码。 报警输入输出可支持移动侦测、日期、时间、事件触发。 支持本地录像 支持图像屏蔽 支持图像抓拍 自动光圈接口 内置麦克风、支持外部麦克风和耳机输出 可选支持视频环出技术规格:实时嵌入式LINUX操作系统视频压缩格式H.264兼容D1/CIF视频编码尺寸最大帧率30帧/秒动态侦测影像传感器1/3 420线/SONY CCDCCD总像素30万最低照度0.5 Lu
34、x(F1.2,5600K)镜头8mm/F1.2手动镜头自动白平衡报警输入/输出1进1出网络接口10/100MBaseT,RJ-45RS485接口画面延迟小于200毫秒(局域网)IE浏览、配置、升级DDNS三级密码保护外形尺寸86*50.8*134.3mm单机重量0.62KG单机外包装尺寸265*125*852、网络视频解码器 实用解码器可以直接将视频输出到电视墙上,在电视墙中的每一台监视器中可以分割4画面显示不同的视频通道。单台监视器上显示如图:3.监控中心管理平台完全自主开发并于2023年4月正式推出的代表目前国内最高水平的ImagineWorld远程监控客户端,也是整合图像监控、安防监控、
35、环境监控、设备监控等集成监控系统平台。该系列产品目前已经在网络化、智能化、集成化规定很高的军队、银行、水利、公安、钢铁、海关、医院、学校等部门领域有大量的应用。该平台采用全国统一平台的建设标准和规定,能实现与其它监控平台的对接。它的架构如下所示:ImagineWorldClient实现重要实现以下功能:实时视频显示:可实时显示监控网络内1-16路的实时视频图像,可以实现单画面,4画面,6画面,8画面,9画面,16画面分割显示,支持轮巡显示. 云台控制:在权限许可范围内,通过对前端云台和镜头的控制,改变摄像机的方位,俯仰角度和焦距等。远程录像:可以将视频文献存储到网络摄像机的内置硬盘,或外接US
36、B接口存储设备。本地录像:可以根据设定的录像时间自动录像或是接受网络摄像机的报警信号作报警录像。实时视频图像抓拍:实时图像抓拍是用来实时拍摄图像的辅助功能,它将动态的图像中的单帧图像以BMP的图像格式保存下来,可以对正在监视或正在回放的图像抓拍。图像D1 JPEG抓拍:JPEG D1格式抓拍是指摄像机的前端直接抓拍,它抓拍的格式为D1格式,清楚度不受网络传输的影响。音频监听及对讲:客户端与前端设备之间可以进行双向语音传输。客户端可以监听前端设备的音频,同时客户端可将音频发送到前端设备,与前端设备实现对讲。报警解决:客户端接受到前端设备发送的报警信号后,客户端将根据设立启动录像,以及根据设立显示电子地图和显示实时图像。电子地图显示:电子地图中包含了监控场景名称和该场景中的前端设备,点击电子地图上分布的前端视频设备图标,即显示该设备的实时图像。本地回放:可以检索回放本地录像中的设备任意时间的视频文献。远程回放:已经检索回放下载前端视频设备中的录像文献,或是检索回放下载其他ImagineWorldClient的录像文献。矩阵控制:模拟矩阵的功能,实现实时图像在任意监视器上的切换显示六 设备清单及报价产品名称型号数量单位单价小计网络摄像机5001A-S解码器9001R
