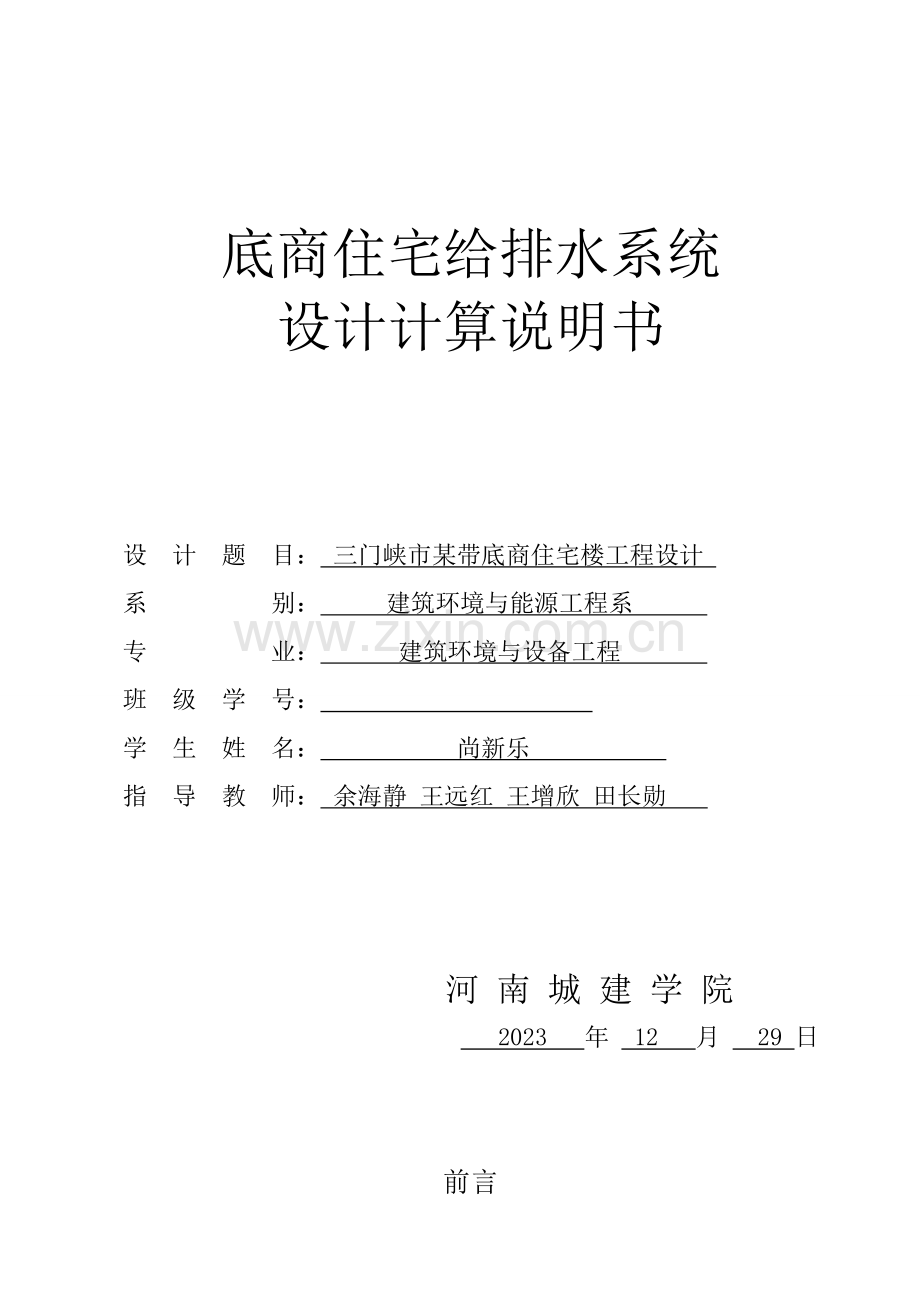

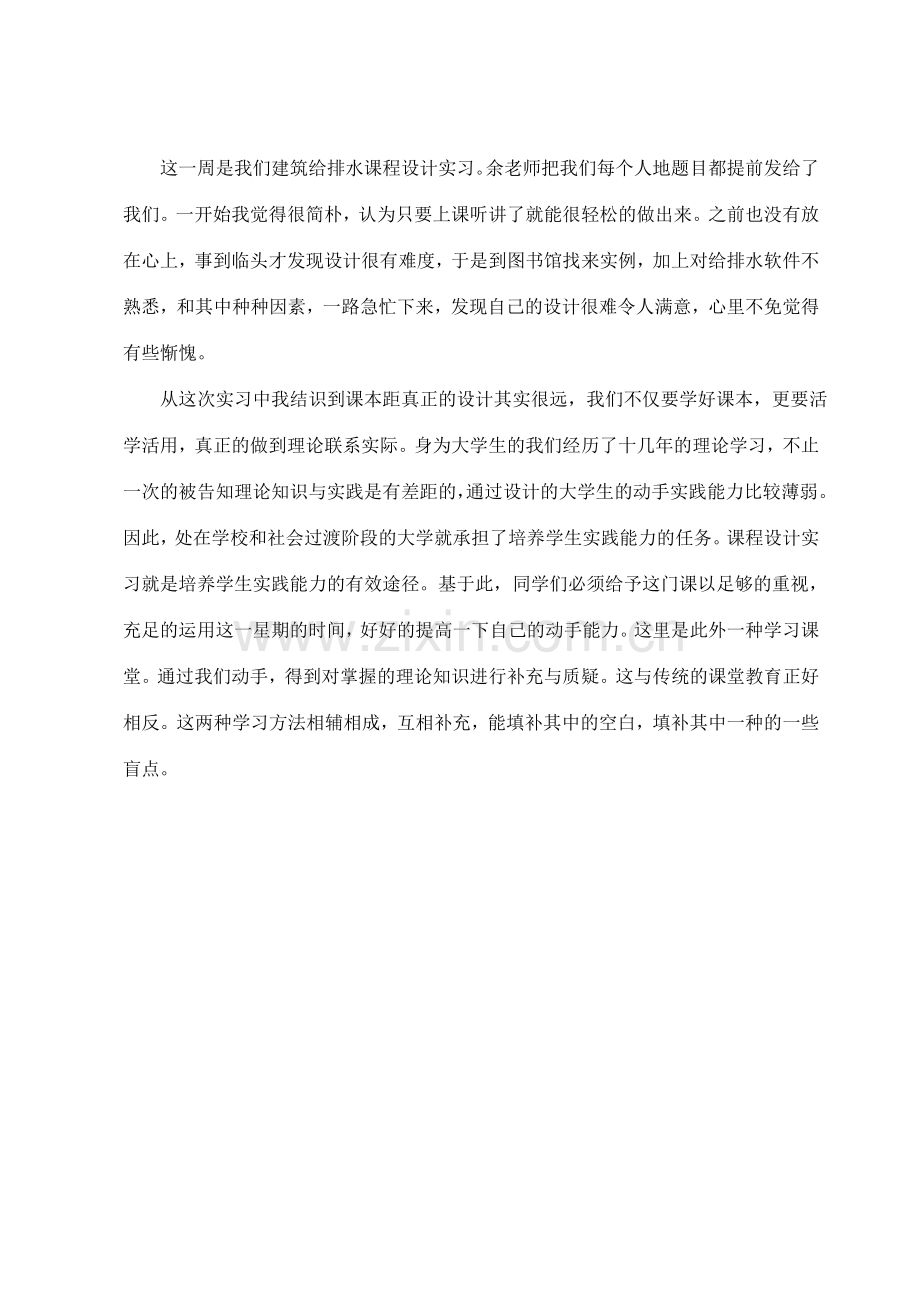

底商住宅给排水系统设计计算说明书设 计 题 目： 三门峡市某带底商住宅楼工程设计 系 别： 建筑环境与能源工程系 专 业： 建筑环境与设备工程 班 级 学 号： 学 生 姓 名： 尚新乐 指 导 教 师： 余海静 王远红 王增欣 田长勋 河 南 城 建 学 院 2023 年 12 月 29 日 前言这一周是我们建筑给排水课程设计实习。余老师把我们每个人地题目都提前发给了我们。一开始我觉得很简朴，认为只要上课听讲了就能很轻松的做出来。之前也没有放在心上，事到临头才发现设计很有难度，于是到图书馆找来实例，加上对给排水软件不熟悉，和其中种种因素，一路急忙下来，发现自己的设计很难令人满意，心里不免觉得有些惭愧。 从这次实习中我结识到课本距真正的设计其实很远，我们不仅要学好课本，更要活学活用，真正的做到理论联系实际。身为大学生的我们经历了十几年的理论学习，不止一次的被告知理论知识与实践是有差距的，通过设计的大学生的动手实践能力比较薄弱。因此，处在学校和社会过渡阶段的大学就承担了培养学生实践能力的任务。课程设计实习就是培养学生实践能力的有效途径。基于此，同学们必须给予这门课以足够的重视，充足的运用这一星期的时间，好好的提高一下自己的动手能力。这里是此外一种学习课堂。通过我们动手，得到对掌握的理论知识进行补充与质疑。这与传统的课堂教育正好相反。这两种学习方法相辅相成，互相补充，能填补其中的空白，填补其中一种的一些盲点。 目录前言第一章 建筑内部给水系统的设计计算.41.1工程概况以及给水方式的选择.4 1.2 室内给水系统的拟定.4 1.3 给水管道布置原则.4 1.4 给水设计参数的拟定及水力计算.51.5 水表的选择及计算.8第二章 建筑内部排水系统的设计计算.102.1 设计说明.102.2 排水管道水力计算.102.3化粪池的设计计算.14第三章 室内消火栓系统及喷淋系统.163.1 给水方式的选择.163.2 消火栓的布置.163.3 消防水力计算.173.3 消防水泵流量、扬程的计算.18 3.5自动喷淋系统.19 3.6消防水池的容积计算.22 3.7水泵结合器的设计.22结束语第一章 建筑内部给水系统的设计计算1.1.1 工程概况整栋建筑分为五层，一层二层为商业用层高4米，三至五层为标准层住宅楼，层高3米。给水水源，以城市管网为水源，在社区的正北部有一DN400的市政管网，常年可用水头50m，城市管网不允许直接抽水。排水条件室内粪便需经化粪池解决后进入城市管网，在楼正北400m处有一DN400的排水管道。 1.1.2给水方式的选择本设计是一座5层单元式住宅楼，根据设计资料，室外给水管网所提供的水压为35m，初步拟定给水系统所需压力：一般一层为10m水柱，二层为12m水柱，建筑物层高超过3.5时适当增长，故取13和15m，其余每增长一层增长4m水柱，故建筑物所需压力估算为：P=13+15+4*3=40m水柱。 所以室外给水管网的水压在整天均能满足该六层建筑的需要。因此可以选用直接给水方式。此供水方式是最简朴、最经济的给水方式。 建筑给水系统组成涉及：引入管、水表节点、室内给水管网、给水附件、配水设施、给水设施。 三至五层为标准层，设立四根立管。因一、二层为商用层，仅有公共卫生间给水简朴，所以在完毕三至五层的设计后再考虑一、二层的给水。1.2.1 室内给水系统的拟定由社区室外生活管网直接供应，每户用水量单独计算，水表采用远传式设于用户厨房，给水管网采用下行上给式。1.2.2 给水系统的组成 引入管：引入管是一个建筑的总进水管，或称入户管，与室外供水管网连接，一般建筑引入管可以设一条，从建筑中部引入。 水表节点：水表节点是安装在引入管上的水表及其前后设立的阀门和泄水装置的总称。 给水管道：给水管道系统涉及：干管、立管、支管等。 给水附件：指给水管道上的调节水量、水压、控制水流方向或检修用的各类阀门。1.3 给水管道布置原则（1）各层给水管道采用明装敷设，管材采用塑料管，法兰连接；（2）管道外壁距墙面不小于150mm，离梁柱设备之间的距离不小于50mm。支管距墙梁柱净距为20-25mm；（3）水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管上面；（3）立管通过楼板时应预埋套管，且高出地面10-20mm；（5）在立管横支管上设阀门，管径DN50mm时设闸阀，DN50mm时设截止阀；（6）引入管穿地下室外墙设套管；（7）给水横干管敷设坡度i0.002坡向水表或泄水口。1.4 给水设计参数的拟定及水力计算1.4.1 生活给水用水量参数拟定及水力计算多层住宅用水定额：根据建筑给排水设计规范GB50015-2023，知该建筑为类住宅，用水定额取200L/(人d)，用水时数为24小时，时变化系数取Kh=2.5每户按平均3.5人计查规范得：洗涤盆龙头两个N=0.75，洗脸盆龙头一个N=0.75，洗衣机一个N=1.0坐便器一个N=0.5，淋浴器一个N=0.75，每户卫生器具的当量总数Ng=0.75+1.0+0.5+1+0.75=4则最大用水时卫生器具给水当量平均出流概率为：根据U0=3.04%由内插法查得c=0.01939，则 U=1+c(-1)0.49/ 进行给水管网水力计算,根据管道的布置及卫生器具的摆放拟定最不利环路为D户型的给水管，并进行水力计算。给水系统草图给水管水力计算表管段管段长度洗衣机淋浴器坐便器洗涤盆洗脸盆当量总数Uqg管径流速ipy 0-11.3010000.75 10.2150.990.941.22 1-23.2010011.5 0.820.25200.790.421.35 2-31.8110012.5 0.640.32201.050.71.26 3-43.1111114.0 0.510.41201.321.0411.6 4-53222228.0 0.370.59251.060.511.53 5-643333312.0 0.300.74251.210.642，56总沿程水头损失py=19.82m1.4.2 商场卫生间的给水计算采用当量法计算计算原理参照建筑给水排水设计规范GB50015-2023（2023年版），采用公共建筑采用当量法 基本计算公式 式中： qg-计算管段的给水设计秒流量（L/s） Ng-计算管段的卫生器具给水当量总数 -根据建筑物用途而定的系数：1.5 建筑类型：商场且有 计算结果：对于计算管段如下表洗脸盆三个=0.75，大便器七个=0.5，小便器三个=0.5。所以Ng总=0.753+0.57+0.53=7.25=0.81L/s 一层商场给水水力计算表（表1-2）管段管段长度m大便器洗脸盆小便槽当量总数qL/s管径m/s 0-13.855004.250.6232 1-33.4553050.6740 2-31.25336.50.7640 3-47.583380.8550结合住宅给水管网的水力计算，在一层接市政引入管的管径拟定，由于两者具有不同最大用水时的卫生器具给水当量平均出流概率，及引入管给水当量平均出流概率应取加权平均值，即公式 U平均式中：U平均-引入管的最大卫生器具给水当量平均出流概率；-引入管的最大卫生器具给水当量平均出流概率；-相应支管上的卫生器具给水当量总数由已知住宅U0=3.04%， N=8；商场U0取1.62%， N=8；代入公式得U平均=2.35%查规范计算得选引入管的管径为DN=60mm非计算管段管径拟定方法同样采用当量法，具体管径见给水系统图1.5 水表选择及计算因住宅建筑用水量较小，总水表及分户水表均选用LXS螺翼湿式水表，总水表安装在标准层立管的引入管段上。总水表设计秒流量=5.82=20.95选用螺翼式LXL-50N水表，公称直径60mm，计量等级B级，最大流量30，公称流量15Kb=q2max/10=900/10=90 Hb=qg2/Kb=20.95*20.95/90=4.88KPa160.故应从较有利的配水支管上减去2个喷头的保护面积，见详图。则最后实际作用面积：（180-233）=162。3.5.4水力计算计算结果见下表，其计算公式如下：（1） 作用面积内每个喷头出流量：。（2） 管段流量：Q=nq；（3） 管道流速：v=KQ,K值见教材表3-23；（4） 管道压力损失：，A值见教材表3-223.5.5校核（1） 设计流量校核作用面积内喷头的计算流量为：=(181.33)L/s=23.93L/s。理论流量：=()L/s=21.33L/s/=1.12，满足规定管段喷头数设计流量Q管径管段长度L流速系数Kc设计流速Q*Kc管段比阻A压力损失kPa1-211.33252.81.8332.337890.336723.173362-322.66322.81.052.7930.0938619.923373-333.99322.81.053.18950.0938633.827823-535.32502.80.372.50030.011089.3077185-656.657012.50.2831.881950.00289315.991966-756.651002.80.1150.763750.00026730.3537537-81013.31002.80.1151.52950.00026731.3190128-91318.621002.80.1152.13130.00026732.7812639-101823.9310039.30.1152.75310.000267360.3817810-水泵1823.9315015.50.0531.268820.000033953.01592Py181.2781（2） 设计流速校核：上表中设计流速均满足v5m/s的规定。（3） 设计喷水强度校核从表中可以看出，系记录算流量Q=23.93L/s=1336.3L/min，系统作用面积为160，所以系统平均喷水强度为：1336.3/160=8.98L/min8L/min，满足中危险级II级建筑物防火规定。最不利点处作用面积内3只喷头围合范围内的平均喷水强度：1.3360/9L/min=8.87L/min8L/min,满足中危险级II级建筑物防火规定。3.5.6选择喷洒泵（1） 喷洒泵设计秒流量：Q=23.93L/s（2） 喷洒泵扬程相应的压力p：3.6消防水池的容积计算一次消防用水量不小于23.933.6=86.183（按一小时计）设消防水池容积90。3.7水泵结合器的设计水泵接合器的设立数量按室内消防水量计算拟定，该建筑室内消火栓用水量为5L/s，每个水泵接合器的流量按5L/s计，故设立2个水泵接合器，型号为SQS1。 结束语在本次为期一周的建筑给水排水工程课程设计中，通过自己的不断思考、与同学们的讨论以及老师辛勤指导，准时完毕了图纸的绘制和设计说明书的编写。在本次设计中，我熟读所有原始资料（图纸资料和文字资料），认真将书本的知识及老师课堂上授予的各种经验方法加以消化和巩固，严格按照建筑给水排水规范的规定，按照各方法及环节完毕设计方案的拟定，管线的布置，轴测图的绘制，各种管道的计算。设计思考和动手的过程中，锻炼了我解决各类问题的能力，并且提高了理论联系实际和灵活运用的能力。开始认为自己学的还可以所以有些眼高手低，但是在实践、计算、数据整合解决等很多方面都会不间断的出现些小问题，但我没有放弃一步步的重新查询管径慢慢计算，一点点努力，慢慢的不会再去浮躁更加认真仔细。虽然有时候熬夜到一两点甚至那天熬到四点，但是我认为是值得的，科学严谨的作风正是我们需要的！我知道这还不是最精细的，一步步的努力我会把设计争取做到最佳，有付出才会有回报没有滴滴汗水又怎会有淡淡花香。我坚信自己能把设计做好，不急，慢慢来，终于靠着这种勇气和信念我终于准时完毕了设计任务，才知道一个人在努力的同时付出点汗水是很有必要的，看着CAD图纸上我的成果，我笑了我做到了。通过设计，将以前所学的基础知识和专业知识做了一次全面的汇合，对专业有了一个全面的结识。巩固学习中的薄弱之处，同时锻炼了自己查找资料的能力。在设计中，我深深体会到理论和实际问题联系不密切，解决实际问题能力有限，这需要在以后的工作学习中不断改善，继续进步。在此我还要向给我提供过帮助的同学和老师表达感谢。参考文献：1.给排水设计手册第一、二、十册。2.全国通用给排水标准图卫生设备安装。3建筑给排水设计规范（GB500152023）。3. 建筑给排水设计规范条文说明。5. 建筑给水排水工程教材。6. 住宅供水“一户一表、计量出户”设计和安装7给排水制图标准
