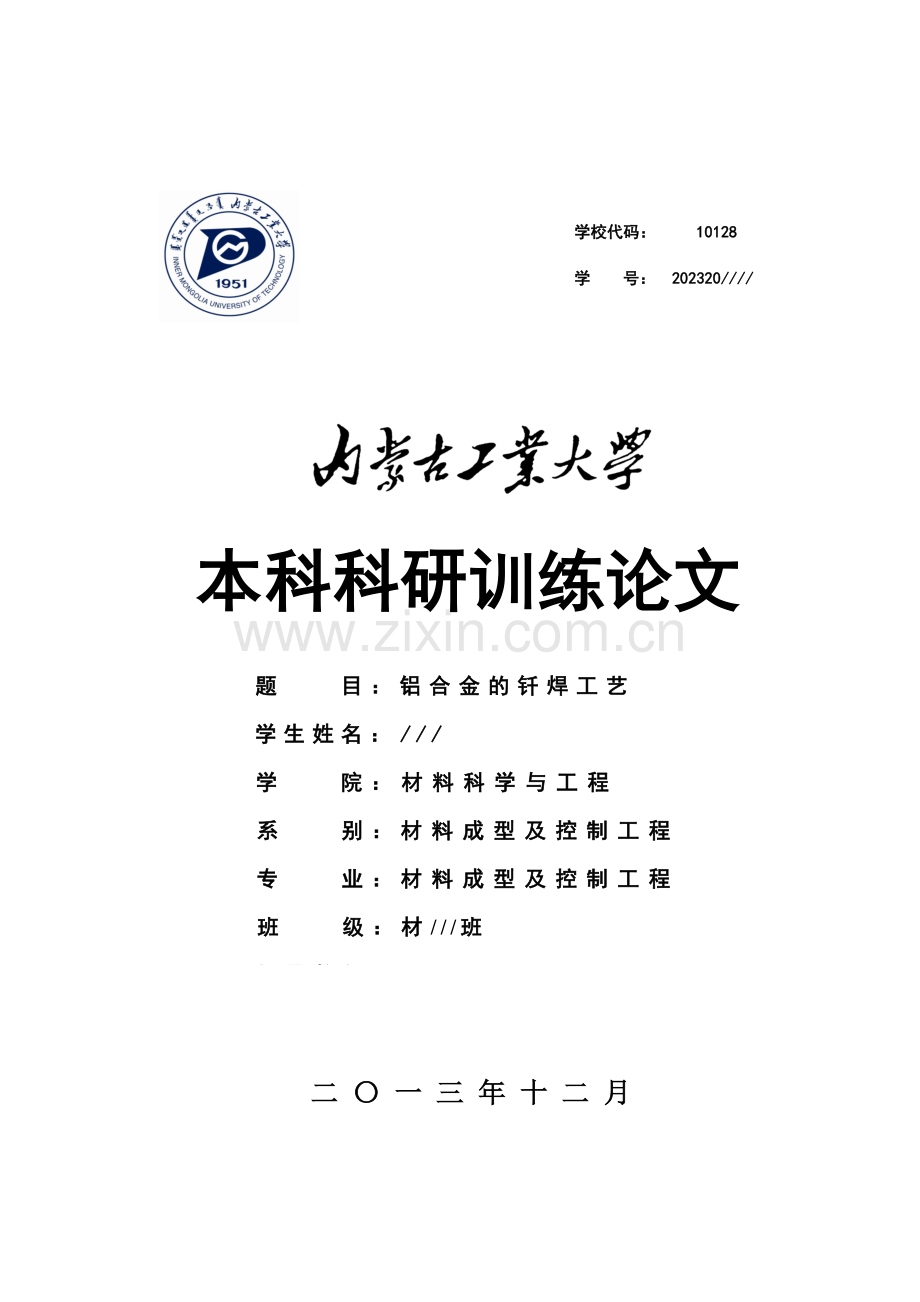

学校代码： 10128
学 号： 202320////

本科科研训练论文

（
题 目：铝合金的钎焊工艺
学生姓名：///
学 院：材料科学与工程
系 别：材料成型及控制工程
专 业：材料成型及控制工程
班 级：材///班
指导教师：///

二 〇 一 三 年 十 二 月
摘 要
焊接是制造业的重要组成部分，应用广泛，发展迅速，在制造行业占有重要的地位。我国是世界产钢、用钢大国，也是焊接大国。随着高新技术和新工艺的不断出现，机械制造、安装、维修业也逐步向精细方向发展，对焊接技术的规定也越来越高。近几年来，焊接的使用量迅速增长；焊接机械化自动化技术改造加快；焊接自动化率快速提高。钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙并使其与母材互相扩散的焊接过程，这篇论文对钎焊焊接前的准备和焊接方法的做了设计，介绍了焊接所需的钎料和钎剂，给出了钎接接头形式以及接头的质量检测方法，在钎焊操作中应当注意的安全问题。
关键词:焊料，焊剂，钎焊接头，钎焊装置，钎焊气体

Abstract
Welding is an important part of the manufacturing industry, widely used, rapid development in the manufacturing industry occupies an important position. China is the world steel production, steel big country, but also the welding power. With the emergence of high-tech and new technology, machinery manufacturing, installation and maintenance industry is also gradually to the fine direction of welding technology requirements are also increasing. In recent years, the rapid increase in the amount of welding; welding mechanization and automation to accelerate technological innovation; welding automation rate rapidly increased. Brazing with a lower melting point than the base metal material is used as brazing filler metal, wetted with a liquid base material and the solder filling the gap and the interface to the work piece during welding and the base material inter diffusion, the paper prior to brazing welding preparation and welding methods to do the design, introduces the required solder and soldering flux, solder joints is given in the form of joint detection methods and the quality of the brazing operation should pay attention to security issues.
Key words: Solder, Flux, Solder joints, Soldering equipment, Soldering gas
目 录
第一章 钎焊的基本知识 1
1.1 焊接方法分类及金属材料的焊接性 1
1.2 钎焊的概念 2
1.3 钎焊的特点及应用 2
1.4 钎焊常用的工艺和方法 5
第二章 焊接材料和焊剂 7
2.1 焊接材料 7
2.2 钎焊焊剂 9
第三章 焊接接头及其质量检测 11
3.1 接头形式 11
3.2 钎焊接头的缺陷及防治 12
第四章 焊接的过程 15
4.1 焊接装置 15
4.2 焊接气体 15
4.3焊接前的准备 15
4.4 焊接方法 16
4.5 钎焊后的清洗 16
4.6 钎焊操作中的安全与防护 17
第五章 关于铝钎焊工艺及其设备探讨 18
5.1 铝钎焊工艺 18
5.2 铝钎焊工艺的优缺陷 18
5.3 氮气保护铝钎焊设备的基本规定 19
参考文献 21

第一章 钎焊的基本知识
在高速发达的现代化工业中，金属成为了必不可少的材料，将这些金属材料做成工业产品，避免不了要进行连接，而焊接就是将这些零部件连接起来的一种重要的加工方法。焊接作为制造业基础工艺和技术，为工业经济发展做出了重要奉献，在人类引认为自豪的各个领域，如航空航天，核能运用，电子信息等，都运用了焊接技术的先进成果。作为即将成为“世界工厂”的中国，随着经济发展的需要，相信焊接技术必将得到更迅速的发展，并在工业生产中发挥更重要作用。
1.1 焊接方法分类及金属材料的焊接性
1 焊接方法及分类
焊接方法是指特定的焊接方法。目前，焊接方法分类甚多。通常情况下，按其焊接过程特点将其分为熔焊、压焊、钎焊三大种类。每一种类又按不同方法细分若干小类，如图1-1。

图1-1 焊接方法
2 金属材料的焊接性
金属材料的焊接性是指材料在限定施工条件下焊接成按规定设计规定的构件，并满足预定服役规定的能力。[1]
1.2 钎焊的概念
钎焊是运用比母材熔点低的金属材料作为钎料，加热母材到一定温度（高于钎料，低于母材），熔化的钎料润湿填充任处在固态的母材间隙，形成一种牢固接头的方法。钎焊变形小，接头光滑美观，适合于焊接精密、复杂和由不同材料组成的构件，如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗，除去油污和过厚的氧化膜，保证接口装配间隙，使用钎剂可增长钎料的润湿性。间隙一般规定在 0.01～0.1毫米之间。常见的钎焊如图1-2所示。

图1-2 钎焊过程
与熔焊相比，钎焊时母材不熔化，仅钎料熔化； 与压焊相比，钎焊时不对焊件施加压力。钎焊形成的焊缝称为钎缝， 钎焊所用的填充金属称为钎料。
钎焊过程：一是液体钎料填满钎缝的过程，二是钎料与母材互相作用的过程。
钎焊的加热方式有烙铁加热、火焰加热、电阻加热、感应加热、浸渍加热和炉中加热等。烙铁加热温度较低，一般只适于软钎焊。浸渍加热类型有盐浴加热和金属浴加热，自身即提供钎剂或钎料，加热快，接头洁净。炉中加热：气氛、炉温可控，加热均匀、焊件变形小。浸渍加热和炉中加热均可用于同时焊多件或多条钎缝，特适合于焊接形状复杂且多钎焊缝的零件。[2]
1.3 钎焊的特点及应用
1.3.1 与熔焊相比，钎焊特点：
1、稳定性好
钎焊时，可采用工件整体加热，可使接头光滑平整，组织和机械性能变化小，变形小，焊件变形可降到最低限度，易保证焊件的尺寸精度.
2、应用范围广
可焊异种金属，也可焊异种材料，且对工件厚度差无严格限制，例如金属与玻璃的钎焊。
3、生产效率高
钎焊对母材的物理化学性能影响小，焊接应力和变形较小，可焊接性能差别较大的异种金属，能同时完毕多条焊缝，生产效率很高。
4、经济性好
钎焊设备较简朴，生产投资费用少，但钎焊接头的强度较低，耐热能力较差。[3]
1.3.2 钎焊的应用
1 铝钎焊技术在电子产品中的应用
铝钎焊作为铝合金连接的重要方法具有钎焊件变形小、尺寸精度高等优点，近年来在我国得到广泛的应用
由于铝合金密度小、耐腐蚀、导热和导电性好且具有一定的比强度, 铝合金材料应用范围不断扩大电子设备中散热器、冷板和平板缝隙天线基本上采用铝合金钎焊结构。 空气炉中钎焊散热器和冷板工件钎焊质量良好工艺过程稳定设备投资少综合成本小采用该工艺已生产散热器、冷板等工件300多套, 氮气保护炉钎焊质量更好。
2 钎焊技术在金刚石工具中的应用
上世纪80年代末人们开始探索钎焊技术用于金刚石工具制作。采用在金刚石表面镀覆某些过渡族元素（如Ti、Cr、W等），并与其发生化学反映在表面形成碳化物。通过这层碳化物的作用金刚石、结合剂、基体三者就能通过钎焊实现牢固的化学冶金结合,从而实现真正的金刚石表面金属化,这就是金刚石钎焊的原理。[4]从已发表的专利和文章中可以看出该技术可使金刚石最大出刃值达成粒径的2/3工具寿命提高3倍以上。目前, 用钎焊法制作金刚石或立方氮化硼工具已开始成为热点技术但仅局限于单层工具对于多层实现“孕镶”尚未见有成果发表。钎焊技术在金刚石工具制造过程中有着很好的发展前景应尽快使这一技术实现产业化。
3 钎焊技术在稳态热互换器上的应用
据报道一种曾用于汽车和卡车散热器制造的叫CuproBraze的铜钎焊工艺现可用于稳态热互换器的制造。这种技术能让热互换器通过加热炉一次完毕钎焊。黄铜管和紫铜叶片可制成寿命很长、传热特性极好的坚固装置。该工艺可用于比卷边接缝管更为复杂的钎焊快速闭合管等新管的制作。该钎焊技术由抗退火黄铜管和紫铜叶片合金以及填充材料组成。抗退火合金能经受600℃的钎焊高温其强度损失不大。钎焊填充金属属于CuSnNiP系列，可制成薄片、软膏或淤浆等状。
4 钎焊技术在自行车行业中的应用
车架感应钎焊技术欧美国家和日本等国在车架焊接上大多采用机械钎焊，涉及感应钎焊、钨极惰性气体保护焊以及氩弧焊等焊接技术。被人们称之为欧洲自行车王国的荷兰有些自行车生产厂商则选用了车架感应钎焊技术。荷兰有名的自行车大厂—GazeIle公司就采用了感应钎焊技术焊接车架。据介绍，荷兰Gazelle公司所使用的这种感应钎焊技术不仅能保证感应线圈和焊接工件之间的配合尺寸精确，并且在焊接时还能使感应线圈精确地围绕焊接工件进行加热可有效节省能源、电能，提高工作效率。除此之外，此种感应钎焊技术还具有其它各种优点，可有效防止工件表面产生氧化物。同时，它还可取消使用助溶剂以及研磨、抛光、磷化等后道清洗解决工序。
5 铜硬钎焊技术在汽车行业中的应用
铜硬钎焊技术是一项由国际铜业协会开发，奥托昆普铜带公司实行，专门为制造汽车和重工业热互换器而开发出的一种钎焊工艺技术。目前使用铜硬钎焊技术可生产用于客车、卡车和工程机械的散热器、暖风机、机油冷却器、中冷器、冷凝器和蒸发器等。自1998年起，拥有铜硬钎焊技术专利的奥托昆普铜带公司在我国一汽、上汽、东风汽车、亚星-奔驰客车公司、上海通用汽车等公司都已作过铜硬钎焊技术的介绍和推广会。[8]据了解，目前除了扬州水箱厂外，中国一汽等国内公司也都在关注这一新技术，有的合作已取得了进展。
6 钎焊技术在异种材料的先进连接中的应用
钎焊是最适于异种材料连接的方法,几乎可以连接所有的异种材料组合,涉及异种金属、异种非金属、金属与陶瓷、金属与化合物、金属与复合材料等。由于母材在钎焊过程中并不发生熔化,因此大大减少异种金属之间形成金属间化合物的也许性,有效提高了异种金属连接的综合性能。随着异种材料连接结构的应用前景不断扩大,其连接技术也会越来越受到重视。[12]钎焊技术是目前异种材料连接的最重要的方法之一。熔钎焊、电子束钎焊、激光钎焊和活性软钎焊等都是近年发展起来的新方法,在异种材料的连接方面还处在研究阶段。在新技术不断发展的今天,合用于异种材料组合的连接技术越来越多,新技术的不断发展为异种材料的连接提供着新的技术保障。
7 钎焊技术在制冷行业中的应用
随着国民经济的发展和人民生活水平的不断提高,近年来我国制冷行业得到了迅速发展.空调器、冰箱、冷柜以及其他制冷产品的需求量越来越大,产量逐年增长。据有关部门提供的资料,重要家用制冷产品,不含压缩机2023年的实际产量达2800 万台,2023年产量达成3200万台。[12]钎焊在制冷行业的生产中是关键工序之一,同时也是不可替代的加工工艺,而制冷行业新产品、新材料、新工艺的应用又为钎焊工艺、材料的发展注入了强大的推动力。钎焊在压缩机生产中重要用于壳体与吸气管、排气管、工艺管三管的连接。钎焊在空调器生产中重要用于热互换器及总装过程管路系统各接点的连接。在冰箱、冷柜等产品的生产中钎焊重要用于总装线上各管口的连接。
1.3.3 钎焊技术的发展趋势
钎焊技术的发展越来越趋向于精密控制和数值分析,各种新型仪器和分析方法的发展也推动了钎焊技术的研究。要取得国内先进钎焊技术的进展,应当加大基础理论的机理性研究, 同时提高实验分析方法的精度。 钎焊工艺及设备的发展,电弧钎焊、瞬态液相钎焊、红外钎焊、真空钎焊、直流电阻钎焊、扩散钎焊、高频钎焊、微电子钎焊、激光软钎焊、再流焊和波峰焊、钎焊自动化。
1.4 钎焊常用的工艺和方法
钎焊过程的重要工艺参数是钎焊温度和保温时间。钎焊温度通常选为高于钎料液相线温度25 - 60 ℃，以保证钎料能填满间隙。
钎焊保温时间视工件大小及钎料与母材互相作用的剧烈限度而定。大件的保温时间应长些，以保证加热均匀；钎料与母材作用强烈的，保温时间要所必需的，但过长的保温时间将导致熔蚀等缺陷的发生。由以上可知适当的保温时间也是必需的。
钎焊常用的工艺方法较多，重要是按使用的设备和工作原理区分的。如按热源区分则有红外、电子束、激光、等离子、辉光放电钎焊等；按工作过程分有接触反映钎焊和扩散钎焊等。接触反映钎焊是运用钎料与母材反映生成液相填充接头间隙。扩散钎焊是增长保温扩散时间，使焊缝与母材充足均匀化，从而获得与母材性能相同的接头。几乎所有的加热热源都可以用作钎焊热源，并依此将钎焊分类：
烙铁钎焊：用于细小简朴或很薄零件的软钎焊。
波峰钎焊：用于大批量印刷电路板和电子元件的组装焊接。施焊时,250℃左右的熔融焊锡在泵的压力下通过窄缝形成波峰，工件通过波峰实现焊接。这种方法生产率高，可在流水线上实现自动化生产。
火焰钎焊：用可燃气体与氧气或压缩空气混合燃烧的火焰作为热源进行焊接。火焰钎焊设备简朴、操作方便，根据工件形状可用多火焰同时加热焊接。这种方法合用于自行车架、铝水壶嘴等中、小件的焊接。
浸沾钎焊：将工件部分或整体浸入覆盖有钎剂的钎料浴槽或只有熔盐的盐浴槽中加热焊接。这种方法加热均匀、迅速、温度控制较为准确，适合于大批量生产和大型构件的焊接。盐浴槽中的盐多由钎剂组成。焊后工件上常残存大量的钎剂，清洗工作量大。
感应钎焊：运用高频、中频或工频感应电流作为热源的焊接方法。高频加热适合于焊接薄壁管件。采用同轴电缆和分合式感应圈可在远离电源的现场进行钎焊，特别合用于某些大型构件，如火箭上需要拆卸的管道接头的焊接。
炉中钎焊：将装配好钎料的工件放在炉中进行加热焊接，常需要加钎剂，也可用还原性气体或惰性气体保护，特点是整体加热比较均匀，变形小，经济性好。大批量生产时可采用连续式炉。
真空钎焊：工件加热在真空室内进行，可有效的排除空气对焊件的有害影响，重要用于规定质量高的产品和易氧化材料的焊接。

第二章 焊接材料和焊剂
2.1 焊接材料
2.1.1 钎料的分类
钎料是钎焊时用做填充金属的材料，形成钎焊接头的填充金属，钎焊接头的质量在很大限度上取决钎料。
1 对钎料的基本规定[15]：
（1）低于工件金属的熔点
钎料应具有合适的熔化温度范围，至少应比母材的熔化温度范围低几十度。
（2）有足够的浸润性（钎料流入间隙的性能）
在钎焊温度下，应具有良好的润湿性，以保证充足填满钎缝间隙。
（3）有与工件金属适当的溶解和扩散能力
钎料与母材应有扩散作用，以使其形成牢固的结合。
（4）所获得的钎焊接头应符合产品的技术规定，满足力学性能、物理化学性能、使用性能方面的规定。
（5）钎料应具有稳定和均匀的成分，尽量减少钎焊过程中合金元素的损失。
（6）钎料的经济性要好,应尽量少含或不含稀有金属和贵重金属,以减少成本，还应保证钎焊的生产率要高。
2 钎料应具有加工变形能力，以便于制成各种形状。
（1）根据熔点不同，钎料分为软钎料和硬钎料
①软钎料：即熔点低于450℃的钎料，有锡铅基、铅基（T<150℃，一般用于钎焊铜及铜合金，耐热性好，但耐蚀性较差）、镉基（是软钎料中耐热性最佳的一种，T=250℃）等合金。
软钎料重要用于焊接受力不大和工作温度较低的工件，如各种电器导线的连接及仪器、仪表元件的钎焊（重要用于电子线路的焊接）
常用的软钎料有：锡铅钎料（应用最广泛、具有良好的工艺性和导电性，T<100℃）、镉银钎料、铅银钎料和锌银钎料等。
软钎焊：指使用软钎料进行的钎焊。钎焊接头强度低（小于70Mpa）。
②硬钎料：即熔点高于450℃的钎料，有铝基、铜基、银基、镍基等合金。
硬钎料重要用于焊接受力较大、工作温度较高的工件，如：自行车架、硬质合金刀具、钻探钻头等（重要用于机械零、部件的焊接）。
常用的硬钎料有：铜基钎料、银基钎料（应用最广的一类硬钎料，具有良好的力学性能、导电导热性、耐蚀性。广泛用于钎焊低碳钢、结构钢、不锈钢、铜以及铜合金等）、铝基钎料（重要用于钎焊铝及铝合金）和镍基钎料（重要用于航空航天部门）等。
硬钎焊：指使用硬钎料进行的钎焊。钎焊接头强度较高（大于200Mpa）。
（2）按照钎料的重要合金元素分
钎料按其重要合金元素可分为锡基、铅基、铝基等钎料。
（3）按照钎料的制成形状分
钎料按其制成形状可分为丝、棒、片、箔、粉状或特殊形状钎料（例如环形钎料或膏状钎料等）。
2.1.2 钎料的润湿与铺展
钎焊时，只有熔化的液体钎料很好地润湿母材表面才干填满钎缝。衡量钎料对母材润湿能力的大小，可用钎料（液相）与母材（固相）相接触时的接触夹角大小来表达。影响钎料润湿母材的重要因素有[16]：
（1）钎料和母材的成份
若钎料与母材在固态和液态下均不发生物理化学作用，则他们之间的润湿作用就很差，如铅与铁。若钎料与母材能互相溶解或形成化合物，则认为钎料能较好地润湿母材，例如银对铜。
（2）钎焊温度
由于钎焊加热温度的升高，由于钎料表面张力下降等因素会改善钎料对母材的润湿性，但钎焊温度不能过高，否则会导致钎料流失，母材晶粒粗大等缺陷，因此合理选择钎焊温度是非常重要的。
（3）母材表面氧化物
假如母材金属表面存在氧化物，液态钎料往往会凝聚成球状，不与母材发生润湿，所以，钎焊前必须充足清除氧化物，才干保证良好的润湿作用。
（4）母材表面粗糙度
当钎料与母材之间作用较弱时，母材表面粗糙的沟槽起到了特殊的毛细作用，可以改善钎料在母材上的润湿与铺展。
（5）钎剂
钎焊时使用钎剂可以清除钎料和母材表面的氧化物，同时也可减少液态钎料的表面张力，改善润湿作用。
2.1.3 钎料的毛细流动
钎焊时，液体钎料要沿着间隙去填满钎缝，由于间隙很小，如同毛细管，所以称之为毛细流动。毛细流动能力的大小，能决定钎料能否填满钎缝间隙。
影响液体钎料毛细流动的因素很多，重要有钎料的润湿能力和接头间隙大小等，如钎料对母材润湿性好，接头有较小的间隙，都可以得到良好的钎料流动与填充性能。
足够的加热保温时间也可影响毛细作用
2.1.4 钎料与母材的互相作用
钎焊时，液态钎料在毛细填隙过程中与母材发生互相物理化学作用，这种互相作用对钎焊接头的性能影响很大，它们可以分为两种：
（1）母材向钎料的溶解
钎焊时一般都发生母材向液体钎料的溶解过程，可使钎料成份合金化，有助于提高接头强度。但母材的过度溶解会使液体钎料的熔点和粘度升高，流动性变差，往往导致不能填满钎缝间隙，同时也许使母材表面因过度溶解而出现凹陷等缺陷。
（2）钎料组份向母材扩散
钎焊时，也出现钎料组份向母材的扩散，扩散以两种方式进行：一种是钎料组元向整个母材晶粒内部扩散，在母材毗邻钎缝处的一边形成固溶体层，对接头不会产生不良影响。另一种是钎料组元扩散到母材的晶粒边界，经常使晶界发脆，特别是在薄件钎焊时比较明显。
为了使钎接部分连接牢固，增强钎料的附着作用，钎焊时要用钎剂。它的作用是清除钎料和母材表面的氧化物，保护焊件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。
2.2 钎焊焊剂
钎剂就是钎焊时使用的熔剂。
钎剂的作用是清除母材和钎料表面的氧化物及其它杂质；以液态薄膜的形式覆盖在工件金属和钎料的表面上，隔离空气起保护作用──保护钎料及焊件不被氧化；改善液态钎料对工件金属的浸润性，增大钎料的填充能力。
钎剂通常分为软钎剂、硬钎剂和铝、镁、钛用钎剂三大类。
（1）软钎剂
按其成分可分为无机软钎剂（具有很高的化学活性，去除氧化物的能力很强。能显著地促进液态钎料对母材的润湿。组分为无机酸和无机盐。一般的黑色金属和有色金属，涉及不锈钢、耐热钢和镍铬合金等都可使用，但它残渣有腐蚀性，焊后必须清除干净）和有机软钎剂两类。
按其残渣对钎焊接头的腐蚀作用可分为腐蚀性、弱腐蚀性和无腐蚀性三类，其中无机软钎剂均系腐蚀性钎剂；有机软钎剂属于后两类。
常用的软钎剂有磷酸水溶液（只限于300℃以下使用，是钎焊含Cr不锈钢或锰青铜的适宜钎剂）、氯化锌水溶液和松香（只能用于300℃以下钎焊表面氧化不严重的金、银、铜等金属）等。
（2）硬钎剂：
常用的硬钎剂有硼砂、硼酸（活性温度高，均在800℃以上，只能配合铜基钎料使用，去氧化物能力差，不能去除Cr、Si、Al、Ti等的氧化物）、KBF4（氟硼酸钾，熔点低，去氧化能力强，是熔点低于750℃银基钎料的适宜钎剂）等。
由于铬会形成稳定的氧化物，因此应当采用活性很强的钎剂。
软钎焊时，须采用氯化锌盐酸溶液、氯化锌一氯化钱盐酸溶液或磷酸。
硬钎焊时，在用银铜锌、银铜锌锡钎料时可采用Q7101,QJIV2。用铜基钎料钎焊时，应采用含氟化钙的QJZOO。[20]

第三章 焊接接头及其质量检测
3.1 接头形式
接头形式的选择应根据结构形状、强度规定、工件厚度、焊缝位置、焊后应力与变形大小及焊接材料消耗等因素综合考虑。
（1） 接头设计
钎焊接头承载能力与接合面大小有关。因此，钎焊接头一般采用搭接接头或套接接头。如图3-1所示。

图3-1 典型的钎焊接头形式
（2） 搭接长度
假如太长就消费材料，增长构件重量；但太短，则不能满足强度规定。在实际生产中，搭接长度通常为钎焊金属厚度的3～4倍，但很少超过15mm。
（3） 装配间隙
设计钎焊接头时，应考虑钎焊件的装配定位和钎料的安顿等。装配时，装配间隙要均匀、平整和适当。间隙太小，会影响钎料的渗入与润湿，达不到所有焊合；间隙太大，则破坏钎料的毛细作用，会减少钎焊接头强度，且浪费钎料。一般钎焊接头间隙取为0.05～0.2mm。现有部分材料间隙表3-1
表3-1 各种材料钎焊接头间隙表
母材种类 钎料种类 间隙／mm
碳钢 铜钎料 0.01～0.05
黄铜钎料 0.05～0.20
银基钎料 0.02～0.15
锡钎料 0.05～0.20
不锈钢 铜钎料 0.02～0.07
黄铜钎料 0.05～0.10
银基钎料 0.07～0.25
锡钎料 0.05～0.20
铜及铜合金 黄铜钎料 0.07～0.25
银基钎料 0.05～0.10
锡钎料 0.07～0.25
铜磷钎料 0.05～0.20
铝及铝合金 铝基钎料 0.10～0.30
锡锌钎料 0.10～0.30
3.2 钎焊接头的缺陷及防治
3.2.1 钎焊接头内常见的缺陷及其成因：
（1）填隙不良，部分间隙未被填满
产生因素：①接头设计不合理，装配间隙过大或过小，装配时零件歪季斜。②钎剂不合适，如活性差，钎剂与钎料熔化温度相差过大，钎剂填隙能力差等；或者是气体保护钎焊时气体纯度低，真空钎焊时真空度低，③钎料选用不妥，如钎料的润湿作用差，钎料量局限性。④钎料安顿不妥。⑤钎焊前准备工作不佳，如清洗不净等。⑥钎焊温度过低或分布不均匀。[24]
（2）钎缝气孔
产生因素：①接头间隙选择不妥。②钎焊前零件清理不净。③钎剂去膜作用或保护气体去氧化物作用弱。④钎料在钎焊时析出气体或钎料过热。
（3）钎缝夹渣
产生因素：①钎剂使用量过多或过少。②接头间隙选择不妥。③钎料从接头两面填缝。④钎料与钎剂的熔化温度不匹配。⑤钎剂比重过大。⑥加热不均匀。
（4）钎缝开裂
产生因素：①由于异种母材的热膨胀系数不同，冷却过程中形成的内应力过大。②同种材料钎焊加热不均匀，导致冷却过程中收缩不一致。③钎料凝固时，零件互相错动。④钎料结晶温度间隔过大。⑤钎缝脆性过大。
（5）钎料流失
产生因素：①钎焊温度过高或保温时间过长。②钎料安顿不妥以致未起毛细作用。③局部间隙过大。④母材被溶蚀。⑤母材与钎料之间的作用太剧烈。⑥钎料量过大。
3.2.2 钎焊接头缺陷的检测方法：
钎焊接头缺陷的检查方法可分为无损检查和破坏性检查。
（1）外观检查
外观检查是用肉眼或低倍放大镜检查钎焊接头的表面质量，如钎料是否填满间隙，钎缝外露的一端是否形成圆角，圆角是否均匀，表面是否光滑，是否有裂纹、气孔及其它外部缺陷。
（2）表面缺陷检查
表面缺陷检查法涉及荧光检查、着色检查和磁粉检查。它们用沫检查外观及检查发现不了的钎缝表面缺陷，如裂纹、气孔等。荧睡检查一般用于小型工件的检查，大工件则用着色探伤法，磁粉检测法只用于磁性金属。
（3）内部缺陷检查
采用一般的X射线和y射线、超声波和致密性检查。X射线和y射线是检查重要工件内部缺陷的常用方法，它可显示钎缝中的气孔、夹渣、未钎透以及钎缝和母材的开裂，超声波检查所能发现的缺陷范围与射线检查相同。钎焊结构的致密性检查常用方法有一般的水压实验、气密实验、透实验、煤油渗透实验和质谱实验等方法。其中水压实验用于高压容器，气密实验及气密渗透实验用于低压容器。煤油渗透实验用于不受压容器，质谱实验用于真空密封接头。
3.2.3防治钎缝缺陷出现的措施：
（1） 适当增长钎缝间隙
可增强液态钎料填缝能力，有助于钎料均匀填充，减少夹渣夹气的产生。
（2） 采用不平行间隙
不平行间隙钎焊致密性要比平行焊好。如图3-2：

图3-2 不平行焊接

第四章 焊接的过程
4.1 焊接装置
焊接装置重要组成开关阀门，节气装置，胶管，助焊剂罐，点火器，焊枪。
胶管分为氧气胶管（黑色）和丙烷气胶管（红色）。
助焊剂罐是添加焊剂的地方，窗口可以观测焊剂量的多少。
焊枪是钎焊焊接装置的重要组成部分，它由氧气接头，丙烷气接头，丙烷气调节手轮，混合气管，喷嘴，氧气调节手轮，氧喷嘴，射吸管。
4.2 焊接气体
焊接气体的分类：(1)可燃性气体: 与氧气和空气混合后可以燃烧的气体，如氢气、乙炔气、天然气、丙烷气（丙烯气）等；(2)支燃性气体: 有助于其他气体和物质燃烧的气体，如氧气 ；(3)不燃烧性气体：与氧气混合也不可以燃烧的气体，如氮气、氦气、氩气。
表4-1 气体配管及气体软管的彩色区别
气名 气体配管 气体软管
氧气 黑色 黑色
丙烷气 红色 红色
氮气 灰色 灰色
氧气的性质：无色,无臭,比重(空气与氧气的比例为1:1.1)。
氧气的危险性:（1）加快燃烧速度。（2）减少始火温度。（3）增长火焰的温度。（4）容易爆炸。（5）加长火焰的长度。
丙烯气的性质：C3H6无色，有臭，比重(空气与氧气的比例为1:1.5 )
丙烯气的危险性：爆炸范围广，在助燃性气体中容易爆炸。
4.3焊接前的准备
焊枪的使用：(1)右手持喷枪，用右手的大母指、食指和中指握丙烷气的开关阀。(2)用左手的大母指和食指控制氧气的开关阀。
焊枪点火：(1)打开丙烷的开关阀（放气）再点火。(2)点燃焊枪后、慢慢打开氧气阀。(3)调节成可用于焊接的火焰大小。
火焰的种类：中性火焰，氧化焰，还原火焰。
4.4 焊接方法
加热母材（立焊）：（1)在下部母材喇叭口顶部高出5mm左右的地方加热。（2）使用离焰尖3～5mm左右处火焰加热。
焊料的供应方法达成焊料可以渗透的温度时（母材变成淡红色时），从火焰的反方向供应焊料
注意：①把焊料贴上被加热的铜管外壁、焊料仍不融化表达加热局限性。②焊料是向温度高的方向流动，因此 应从火焰的相反方供应焊料（把焊料从火焰方供应会导致焊料无法流动）
加热母材（平焊）时，应注意平焊很容易导致泄漏的不良现象发生（特别是上部位置）。
火焰的使用方法（避开法）：焊料渗透母材的同时、立即从母材移开火焰、在加热过度前避开火焰；决定位置后，焊料渗透母材，开始渗透后（即焊料开始流动时） 把火焰拿远（或拿近）避开火焰。
避开火焰的方法对焊条来说很重要。根据火焰的避开方法，会发生像泄漏、母材熔化、产生氧化膜、减弱母材的強度等不良现象发生。假如火焰避开太早会导致加热局限性、在焊料还没被溶化的情况下可以再用火焰加热。
表4-2 焊料开始溶化的时间
2分(Φ6.35) 3分(Φ9.52) 4分(Φ12.7)
3～4秒 4～5秒 5～6秒
4.5 钎焊后的清洗
钎剂残渣大多数对钎焊接头起腐蚀作用，也妨碍对钎缝的检查，常需清除干净。
含松香的活性钎剂残渣可用异丙醇、酒精、三氯乙烯等有机溶剂除去。
由有机酸及盐组成的钎剂，一般都溶于水，可采用热水洗涤。由无机酸组成的软钎剂溶于水，因此可用热水洗涤。含碱金属及碱土金属氯化物的钎剂（例如氯化锌），可用2％盐酸溶液洗涤。
硬钎焊用的硼砂和硼酸钎剂残渣基本上不溶于水，很难去除，一般用喷砂去除。比较好的方法是将已钎焊的工件在热态下放入水中，使钎剂残渣开裂而易于去除。
含氟硼酸钾或氟化钾的硬钎剂（如剂102)残渣可用水煮或在10％柠檬酸热水中清除。
铝用软钎剂残渣可用有机溶剂（例如甲醇）清除。
铝用硬钎剂残渣对铝具有很大的腐蚀性，钎焊后必须清除干＿净。下面列出的清洗方法，可以得到比较好的效果。
(1)60-80℃热水中浸泡10min，用毛刷仔细清洗钎缝上的残渣，冷水冲洗HN0315％水溶液中浸泡约30min,再用冷水冲洗。
(2) 60-80℃流动热水冲洗10 -10 min, 先放在65～75℃，Cr032％H3r'045％水溶液中浸泡5m in,再用冷水冲洗，冷水浸泡8h。
4.6 钎焊操作中的安全与防护
燃气溶接装置检查及注意点：
（1）检查燃气溶接装置器具：①集中配管的各连接阀、开关是否顺畅。②焊气罐有无污渍（助焊剂），有无漏气发生。③节约点火装置是否干净，能否正常工作。 ④喷枪的工作是否正常。⑤各器具的连接部（气体软管）是否漏气。
注意：毎早开始上班前必须检查燃气溶接装置连接部位。
（2）焊膏对环境保护有影响、因此焊膏的管理必须按已定好的规定进行。①必须列为危险物品来保管。②假如打倒了，需立即擦拭。③应放到指定的空容器里面。
(3)安全保护器具，如图12所示：①不可被油污弄脏作业服。 ②穿好安全鞋，戴好帽子等。③戴好手套，防护眼镜。④（工作服为短袖的话）要戴好手背护套。注意：焊接作业中严禁使用皮手套、尼龙手套。

第五章 关于铝钎焊工艺及其设备探讨
5.1 铝钎焊工艺
铝钎焊的方法一般可分为硬铝钎焊(高温铝钎焊)和软铝钎焊(低温铝钎焊)两种。硬铝钎焊比较适合焊接各种铝和含镁等金属元素不超过2％的各种铝合金材料，软铝钎焊比较适合用于焊接含镁等金属元素超过2％的铝合金材料，例如防锈铝F2和超硬铝LC4以及对强度规定不高的铝和铝合金材料。根据被焊构件的材料成分选用和其相匹配的铝钎焊材料与焊剂，进而获得抱负的焊接质量。硬铝钎焊可采用氧乙炔和加热炉及盐浴等方法加热，软铝钎焊可采用烙铁和喷灯等方法加热。铝钎焊接头可分为搭接、对接与丁字形接三种，对接比较适合用于外观规定高和焊后需要加工的构件，反之就可选择搭接与丁字形接法。在铝钎焊前要注意焊前清洗，这是十分重要的一步，可使用机械或者化学清洗法．把被焊构件表面的油污、氧化膜及铁斑等污物彻底清洗掉，然后在进行铝钎焊。
5.2 铝钎焊工艺的优缺陷
5.2.1 铝钎焊工艺被视为高难技术的因素
铝和铝合金材料的可焊性较差，铝是一种物理性能和化学性能比较活泼的金属元素，它和氧的亲和力较强，在空气中极易和氧气反映，氧化并生成高熔点的氧化膜。由于这层氧化膜覆盖于金属表面，并且很难去除，就是去除掉，又不久会生成新的氧化膜，因此使焊接缝隙很难融合。铝合金材料中具有镁等金属元素，在焊接加热的过程中，会形成多元素氧化膜，由此叮见，铝合金的可焊性要更差一些。铝和铝合金的构件比较复杂，例如散热器和汽化器等，在焊接过程中极易烧穿，由于对铝和铝合金构件表面的规定较高，往往使得焊接的质量难以得到保证。[23]
5.2.2 铝钎焊的重要优点
由于铝钎焊温度低于母材的熔点，因此，构件不易变形或者变形很小。母材不熔化，使得金相组织也不会发生液相变化，不易产生过烧、过热组织。铝钎焊的加热温度较熔焊低，还可以减少能源消耗，节约成本，改善操作条件。铝钎焊是运用毛细吸附作用或是润湿付诸实现的，所以，铝钎焊接头的外观相对平整美观，焊接速度较快，消耗钎焊材料少。铝钎焊前有的不用开坡口，焊接后不用打磨或稍加打磨，这样不仅节省了机加工工时，同时又提高了生产效率。
5.3 氮气保护铝钎焊设备的基本规定
氮气保护铝钎焊的必要条件是熔融的液态金属表面的湿润并能流动，由于铝自身具有活泼的化学特性，极易和周边环境中的氧或者水蒸气形成氧化膜。这层氧化膜化学成分稳定，它可以牢固地牯附基体表面上，并在大气条件下有自愈能力。为了去除氧化铝膜与防止再次形成氧化铝膜，一是在钎料中可加入少量的镁作为活化剂，二是喷涂钎剂，这样可以有效地促使零件表面氧化铝膜的离散和破碎，保证基体金属表面湿润-三是保证高真空度。根据铝合金钎焊的特点。要想成功地进行铝钎焊，氨气保护铝钎焊设备要在设计上具有以下几点。
(1)极低氧气浓度。铝和铝合金的钎焊必须在高真空状态下进行，真空度过低，镁蒸发后立即和环境中的氧或者水蒸气结合，从而不能形成具有保护性的镁气氛，使外露的新鲜铝合金表面立即被氧化，不能去除氧化铝膜，导致液态钎料不能流动和湿润，所以一般保证氧气浓度在50PPM以下(目的为30PPM以下)，在加热室的均热的(解决品温度在580℃～610℃温度范
