通钢新建大学生公寓脚手架施工方案

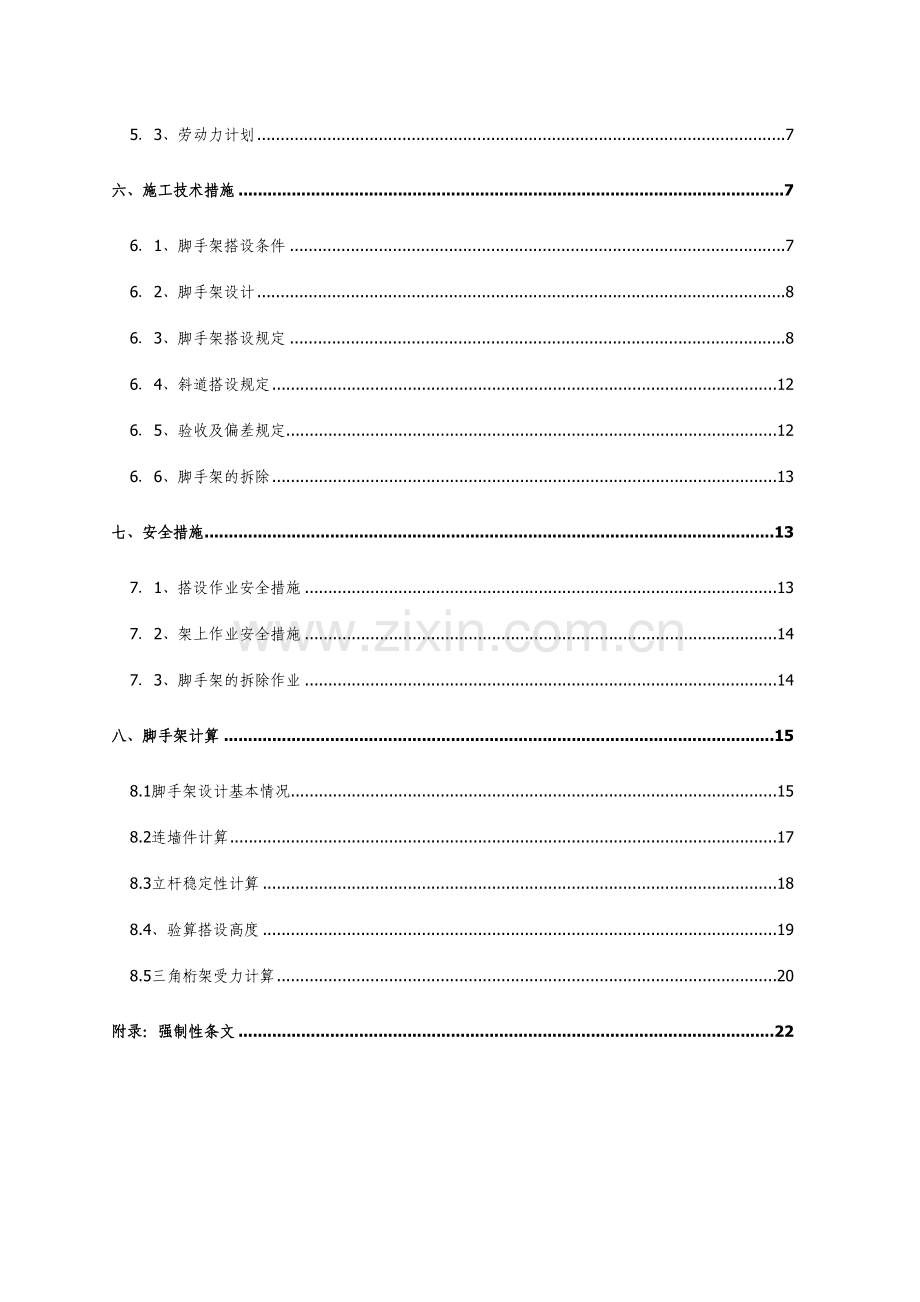

目 录
一、编制依据 3
1．1、协议文献及施工组织设计 3
1．2、施工图 3
1．3、重要规程、规范、标准 3
1．4、重要法规 3
二、工程概况 4
2．1、总体简介 4
2．2、建筑概况 4
2．3、结构概况 4
三、材料规定 5
3．1、钢管 5
3．2、扣件 6
3．3、脚手板 6
3．4、安全网 6
五、施工准备 7
5．1、技术准备 7
5．2、材料准备 7
5．3、劳动力计划 7
六、施工技术措施 7
6．1、脚手架搭设条件 7
6．2、脚手架设计 8
6．3、脚手架搭设规定 8
6．4、斜道搭设规定 12
6．5、验收及偏差规定 12
6．6、脚手架的拆除 13
七、安全措施 13
7．1、搭设作业安全措施 13
7．2、架上作业安全措施 14
7．3、脚手架的拆除作业 14
八、脚手架计算 15
8.1脚手架设计基本情况 15
8.2连墙件计算 17
8.3立杆稳定性计算 18
8.4、验算搭设高度 19
8.5三角桁架受力计算 20
附录：强制性条文 22

一、编制依据
1．1、协议文献及施工组织设计
工 程 名 称
编 号
日 期
通钢新建大学生公寓工程协议

2023.04.18
通钢新建大学生公寓施工组织设计

2023.05.18

1．2、施工图
图 纸 名 称
工程编号
图 纸 编 号
出 图 日 期
通钢新建大学生公寓1区建施图

97801.26261.1.2～22
2023.4
通钢新建大学生公寓1区结施图

97801.26262.1.1～28
2023.4

1．3、重要规程、规范、标准
类 别
名 称
编 号
国家
直缝电焊钢管
GB/T13973
国家
碳素钢结构钢
GB/T700
国家
钢管脚手架扣件
GB15831
国家
建筑结构荷载规范
GB50009-2023
国家
建筑地基基础设计规范
GBJ7
国家
地基与基础工程施工及验收规范
GBJ202
国家
金属拉伸实验方法
GB/T228
行业
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2023
行业
建筑施工安全检查评分标准
JGJ59-99
行业
建筑施工高处作业安全技术规范
JGJ80-91

1．4、重要法规
类 别
名 称
编 号
国家
建设工程质量管理条例
国务院令（第279号）
国家
工程建设标准强制性条文
/

二、工程概况
2．1、总体简介
序号
项 目
内 容
1
工程名称
通钢新建大学生公寓1区
2
工程地址
通钢第一生活区
3
建设单位
通钢工程规划部
4
设计单位
吉林省冶金设计院
5
监理公司
通化诚信监理公司
6
工程性质
公寓
8
质量目的
优良
9
计划工期
2023.4.19—2023.7.30
2．2、建筑概况
项 目
内 容
面 积
建筑面积（m2）
m2
地下部分面积
m2
地上部分面积（m2）
m2
高 度
檐高
m
总高
5m
层 数
地下
2层
地上
15m
±0.00绝对标高
427.15m
层高
地 下
3.5m
地 上
4.0m 、3M
2．3、结构概况
项 目
内 容
结构形式
框架结构
抗震设防烈度
6度
抗震等级
无
混凝土
柱、梁板、底板
C40、C35、C30
其它
C30

三、材料规定
3．1、钢管
3.1.1、新钢管的检查应符合下列规定：
⑴ 钢管应有产品质量合格证；
⑵ 应有质量检查报告，钢管材质检查方法应符合现行国家标准《金属拉伸实验方法（GB/T288）的有关规定；
⑶ 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；
⑷ 钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：
序号
项目
允许偏差
Δ（mm）
检查工具
1
焊接钢管尺寸
外径
-0.5
游标卡尺
壁厚
-0.5
2
钢管两端面切斜偏差
1.70
塞尺、拐角尺
3
钢管外表面锈蚀深度
≤0.5
游标卡尺
4
钢管
弯曲
各种杆件钢管端部弯曲
l≤1.5m
≤5

立杆
钢管弯曲
3m＜l≤4m
≤12

4m＜l≤6.5m
≤20
水平杆，斜杆的钢管弯曲
l≤6.5m
≤30
钢板尺
5
冲压脚手板板挠曲
l≤4m
≤12
板面扭曲
（任一角翘起）

≤5

⑸ 钢管必须涂防锈漆。
3.1.2、旧钢管的检查应符合下列规定
⑴ 表面锈蚀深度应符合上表3的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；
⑵ 钢管弯曲变形应符合上表4的规定。
3.1.3、钢管采用外径48mm，壁厚3-3.5mm的高频焊接钢管，其材料应符合GB700—88QZ35的材料条件。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。
3.1.4、为了方便操作用于架子的单根钢管的最大质量不应大于25kg。
3．2、扣件
3.2.1、扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；
3.2.2、新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）规定抽样检测；
3.2.2、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；
3.2.3、新旧扣件均应进行防锈解决。
3．3、脚手板
3.3.1、木脚手板采用50mm厚，宽200—300mm的松木板，距板两端80mm处应用镀锌铅丝箍绕2—3圈或用铁皮包牢，凡腐松、扭曲、斜纹、破裂和大模透节不得使用。
3.3.2、钢脚手板采用2—3mm的一级钢材，长度为3m，宽度为250mm，肋度为50mm，板面应钻有防滑孔。
3．4、安全网
安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网 （蓝色），安全网出厂前，必须有国家指定的监督检测部门批量验证和检查员检查合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时严禁使用钩子，已使用过的安全网必须通过检查和实验合格后方可使用，超过使用期限的安全网严禁使用。

五、施工准备
5．1、技术准备
根据本工程的特点，采用下列脚手架为主体结构及装修外墙施工的安全防护设施。
4.1.1主体结构采用外挑式架手架，每四层一挑，作为结构施工的防护及外墙大模板的操作平台。（具体做法详见附图）
4.1.2主体结构施工时，随着结构工程的施工进度，规定每隔三层搭设一道3M宽的水平安全网。
4.1.3洞口临边防护。
5．2、材料准备
序号
名称
规格
单位
数量
备注
1
钢管
4M、6M
T

1.5M~2.5M
T

2
扣件
十字、转向
个

3
脚手板
4*0.25*0.05
M3

4
安全网
1.8*6M
张

密目

5．3、劳动力计划
根据施工需要，需要配备专业架子工人数：15人

六、施工技术措施
6．1、脚手架搭设条件
6.1.1、墙基回填土后，搭设范围内的地基夯实平整，并作好排水解决。
6.1.2、脚手架搭设要向作业人员进行具体的交底。
6.1.3、钢管、扣件、脚手板、安全网等经检查合格。
6.1.4、持证上岗搭设人员个体防护充足（已作定期体检、安全帽、防滑鞋等已配备）。
6.1.5、5～6级以上大风和雷、雨、雪应停止脚手架作业。
6．2、脚手架设计
6.2.1、主体及装修阶段采用外挑式架手架，整个外架子在二层、六层、十层、十四层设立三角形悬挑架。
6.2.2、因上下交叉作业，为安全起见，外墙挑架肥槽部位处采用木板进行全封闭。
6．3、脚手架搭设规定
6.3.1、搭设顺序：
外挑架搭设顺序：搭设三角形挑架---放置纵向扫地杆—立杆（先内排后外排）--横向扫地杆—第一步纵向水平杆—第一步横向水平杆—连墙杆—第二步纵向水平杆—第二步横向水平杆。
6.3.2、搭设脚手架的所需材料进场后,要进行检查验收,合格后,按品种、规格分类堆放整齐平稳。
6.3.3、脚手架搭设前,工长按搭设方案中有关搭设规定，向架子工人进行书面的安全技术交底。按预定距离分别划出立杆位置，并沿线撒石灰标记。
6.3.4、架子搭设工人应持证上岗,保持人员稳定。
6.3.5、脚手架的搭设作业，要统一指挥，按规定搭设。
6.3.6、脚手架搭设的几何尺寸：
挑脚手架：步距1.4米，纵距1.5米，横距1.1米，内侧立杆距建筑物的距离为350mm；三角形挑架相应于立杆设立。
6.3.7、立杆搭设规定：
⑴ 立杆接头必须采用对接扣件对接。立杆搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边沿至杆端距离不应小于100 mm。

⑵ 脚手架的底脚必须牢固，立杆底座下应铺设垫板，支撑在楼面上的脚手。
⑶ 立杆上的对接扣件应交错布置，两个相邻立柱接头，不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主接节点距离不应大于步距的1/3。架体倾斜应不大于全高的1/200。（见上图）
⑷ 开始搭设立柱时，应每隔6跨设立一根抛撑，直至连墙件安装稳定后，
方可根据情况拆除。
⑸ 脚手架必须设立纵、横向扫地杆。纵向扫地杆应采用直接扣件固定在距底座下皮不大于200 mm处的立杆上。横向扫地杆应采用直接扣件固定在紧靠纵向扫地杆下方的立杆上。
⑹ 立杆下垫通长50*200木方，立杆顶端高出建筑物檐口上皮高度1.8m。
6.3.8、纵向水平杆搭设规定：
⑴ 纵向水平杆设于横向水平杆之下，在立杆内侧，并采用直角扣件与立杆扣紧。
⑵ 纵向水平杆采用对接扣件连接，对接接头应交错布置，不应设在同步、同跨内，相邻接头的水平距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。（见下图）
⑶ 搭接长度不应小1m，应等间距设立3个旋转扣件固定，端部扣件盖板边沿至搭接纵向水平杆杆端的距离不应小于100mm。
6.3.9、横向水平杆搭设规定
⑴ 主节点处必须设立一根横向水平杆，且操作层间距不得大于1m，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排架脚手架中，靠墙一端的外伸长度为200mm
⑵ 操作层上非主节点处的小横杆宜根据支承脚手板的需要等间距设立，最大距离不能大于立杆间距的1/2。
6.3.10、三角形挑架搭设规定
⑴ 三角形挑架设立间距，相应于立杆间距。
⑵ 三角形挑架的各个节点之间均应设立扣件连接，内外斜撑杆设立双扣件抗滑移。
⑶ 三角形上部水平拉杆及底部支杆均应固定牢固，尽量缩短支撑点到墙体或顶板距离，减少杆件受弯矩作用。
⑷ 有墙体部位，在墙上留设Φ65洞，标高距结构板面100mm；阳台及门窗洞口部位，如梁有上反做法高度大于100mm时，在梁上留洞，梁上反做法高度小于100mm时，则水平杆搁置在梁上，外锚环距支点间距不大于200mm。
⑸ 锚环采用Φ16一级钢筋冷弯制作成型，严禁用氧气煨弯；锚环锚入混凝土内的长度应大于25d。预留位置及高度准确。
⑹ 转角部位设立双立杆支撑。
6.3.11、拉筋设立
⑴ 拉筋为直径12钢筋，其材质应合乎规定。
⑵ 拉筋应拉紧，使其发挥作用，拉筋与脚手架连接部位，应兜住大横杆、小横杆及立杆，与墙体连接部位拉与剪力墙大螺杆穿墙洞部位。
⑶ 转角部位设立双拉筋。
⑷ 拉筋采用焊接钢筋时，焊缝高度h≥6mm、焊缝长度双面焊5d，单面焊10d，焊条材质应与使用钢材材质相应。
6.3.12、脚手板铺设规定：
⑴ 脚手板一般应铺设在三根横向小横杆上。当脚手板长度小于2米时，可采用两杆横向水平杆，将脚手板两端与其可靠固定。
⑵ 每隔12米满铺一层脚手板,脚手板要铺稳。
⑶ 作业层端部脚手板探头长主应取150mm，脚手板的探头应采用直径3.2mm的镀锌钢丝固定在支承杆上。
⑷脚手架在施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板。操作面外侧应设有一道护身栏和一道18cm高的挡脚板。
6.3.13、扣件安装规定：
⑴ 扣件内的圆弧与钢管扣紧时，接触面不小于30%，扣件螺栓拧紧力矩不应小于40N.m,并不大于65N.m。
⑵ 对接扣件的开口应朝上或朝内。
⑶ 各杆件端伸出盖板边沿的长度不应小于100mm。
6.3.14、安全网铺设：
脚手架内侧满挂绿色密目网进行密封，安全网之间必须连接牢固，并于架体面固定。目数：800目/100cm2
脚手架施工层操作面下方净空距离超过3米时，必须设立一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板。架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。
6.3.15、剪刀撑与斜支撑设立规定：
⑴ 剪刀撑从脚手架纵向两端搭起,搭设宽度为7根立杆，在外侧立面整个长度和高度上连续设立。
⑵ 剪刀撑与水平面的夹角为45～60°,剪刀撑的底部要插到架子底部,与立杆相交处要加回转扣件。
⑶ 剪刀撑采用搭接方式,搭接长度不小于1000cm,且至少加两个扣件。
⑷ 横向斜撑应在同一节间，由底至顶层呈“之”字型边连续布置，斜撑宜采用旋转扣件回定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑杆在1跨内跨越2个步距时，宜相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定在其伸出端上。
⑸ 拐角处应设立横向余撑外，中间应每隔6跨设立一道。
6.3.16、连墙件的设立
⑴、连墙件布置间距为垂直距离不得超过4米，水平距离不得超过6米。
⑵、连墙件宜靠近主节点设立，偏移主节点的距离不应大于300mm。
⑶、连墙件应从底层第一步纵向水平杆处开始设立，当该处设立有困难时，就采用其它可靠的措施固定。
⑷、连墙件采用钢管与剪力墙采用刚性连接。外墙外侧保温板处加50mm长φ65钢管。
6．4、斜道搭设规定
⑴.斜道附着在基坑护壁上，斜道杆件单独设立。
⑵.斜道宽度1.5米，坡度1：3。
⑶.拐弯处设立平台，宽度为1.5米。
⑷.斜道两侧、平台外围和端部栏杆及挡脚板，栏杆高度为1.2米。挡板高度为15CM。
⑸.斜道两侧、平台外围和端部设立连墙杆，每两步架设水平杆，按本方案规定设立剪刀撑和横向支撑。
⑹.斜道脚手板顺铺，采用搭接，下面板的板头压住上面板头，，板头凸处用三角木填顺；脚手板上每隔250MM设立一道防滑木条，木条厚度采用20-30MM。
6．5、验收及偏差规定
6.5.1、脚手架验收
架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人或安全负责人进行组织，验收时须有主管审批架子施工方案的有关技术和安所有门参与。检查依据为施工组织设计、施工方案、技术交底、架子变更文献和有关规范。在检查过程中如发现工程技术文献与规范有冲突的地方，以规范为准，并及时修改技术文献。
架子检查要分阶段进行，根据本工程的特点架子分为以下几个阶段进行检查：
一、悬挑钢管安装固定完毕后架子搭设前；重要检查安装的尺寸位置，安装是否牢固。顶板混凝土的强度是否达成规定。
二、作业层上施加施工荷载前；
三、每搭完10-13米高度后；
四、达成设计高度后；
五、遇有六级大风与大雨后（冬施后开冻后）；
六、停用超过一个月。
除了按以上几个阶段进行检查外，项目安所有门每周必须对架子进行不少于二次的周检，技术部门安排测量人员及时做好架子的变形观测，观测项目重要是架子的垂直度和变形。
架子每次的检查验收均由安全检查部门做好检查记录，纳入安全资料内存档。架子验收和定期检查的重要项目：
一、杆件的设立和连接，连墙件、支撑、卸料平台处的构造；
二、扣件螺栓是否松动；
三、架子的变形；
四、安全防护措施；
五、是否超载；
6.5.2、脚手架的允许偏差
⑴ 按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）中，第8.2.4条执行
⑵.接地、避雷措施应由专业电工按《JGJ46-88》的有关规定执行。
6．6、脚手架的拆除
6.6.1、架子拆除时应划分作业区，周边设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。
6.6.2、拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。
6.6.3、拆除顺序应遵循由上而下，先搭后拆，后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。
6.6.4、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
6.6.5、连墙点应随拆除进度逐层拆除，拆抛撑前，应设立临时支撑，然后再拆抛撑。
6.6.6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，以防坠落。
6.6.7、在大片架子拆除前先将预留的斜道、上料平台、通道小飞跳等，先行加固，以便拆除后保证其完整、安全和稳定。
6.6.8、拆除时如附近有外电线路，要采用隔离措施。严禁架杆接触电线。
6.6.9、拆下的材料，应用绳索栓住，运用滑轮渐渐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收解决。
6.6.10、在拆架过程中，不得半途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
七、安全措施
7．1、搭设作业安全措施
7.1.1、在架上作业的工人应穿防滑鞋和配挂好安全带，为了便于作业和安全，脚下应铺设必要数量的脚手板，并应铺设平稳，不得有探头板。
7.1.2、当暂时无法铺设脚手架，用来落脚或抓握、把持的杆件均应为稳定的构架部分。位于立杆接头之上的自由立杆不得用作把持杆。
7.1.3、架上作业人员应作好分工和配合,传递杆件时应掌握好重心,平稳传递。
7.1.4、对每完毕一道工序,要互相询问并确认后才干进行下一道工序。
7.1.5、作业工人应佩带工具袋,工具用后装于袋中,不要放在架子上，以免掉落伤人。
7.1.6、架设材料要随上随用,以免放置不妥时掉落。
7.1.7、每次收工以前，所有上架材料必须所有搭设上，不要留在架子上，并且要形成稳定结构。
7.1.8、在搭设作业进行中，地面上的配合人员应躲开也许落物的区域。
7.1.9、现场人员必须戴安全帽。搭设脚手架的操作人员必须持证上岗。
7.1.10、要服从统一管理，不得自行其是。
7．2、架上作业安全措施
7.2.1、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。
7.2.2、在进行撬、拉、推、拔等操作时，要注意采用对的的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采用必要的支托措施，以免拆下的模板材料掉落架外。
7.2.3、每次收工时，宜把架面上的材料用完或码放整齐。
7.2.4、严格严禁在架面上打闹戏耍、退着行走和跨坐在外护栏上休息。不要在架面上急急忙地行走或去办某件事情，互相躲让时应避免身体失衡。
7.2.5、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。
7.2.6、雨、雪之后上架作业时，应把架面的积雪、积水清除掉，避免发生滑跌。
7.2.7、当架面高度不够、需要垫高时，一定要采用稳定可靠的垫高办法，且垫高不要超过0.5M；超过0.5M时，应按搭设规 定升高架子的铺板层。在抬高作业面时，应相应加高防护措施。
7.2.8、在架上运送材料通过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。
7.2.9、脚手架上严禁集中堆放材料，大模板不得支设在脚手架上。
7．3、脚手架的拆除作业
7.3.1、脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以保证拆除作业安全顺利地进行。
7.3.2、在统一指挥下，按照拟定的程序拆除作业，注意事项如下：
⑴.一定要按照先上后下、先外后里、先架面材料后构架材料、先辅件后结构件的顺序、一件一件的松开联结、取出并随即吊下（或集中到毗邻的未拆的架面上，捆扎后吊下）。
⑵.拆卸脚手板、杆件、门架以及其它较长、较重、有两端联结的部件时，一定要两人或多人一组进行。拆除水平杆件时，松开联结后，水平托持取下。拆除立杆时,在把稳上端，再松开下端联结取下。
⑶.应尽量避免单人进行拆卸作业。单人作业时，极易因把持杆件不稳、失衡而出现事故。
⑷.多人或多组进行拆卸作业时，应加强指挥、并互相询问和协调作业环节，严格严禁不按程序进行的任意拆卸。
⑸.因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以免因架子晃动，影响作业安全。
7.3.3、作好安全防护工作：
⑴.拆卸现场作可靠的安全围护，并设专人看管，严禁非施工人员进入拆卸作业区内。
⑵.严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。
⑶.高处作业的安全防护设施在每次作业之前，应进行逐项检查、验收，(钢丝绳、焊接、螺母的拧紧度)等重点部位的部件，验收合格后方可进行高处作业，此项工作应由单位工程负责人组织有关人员验收。

八、脚手架计算
8.1脚手架设计基本情况
1、 根据现场施工情况，该脚手架重要作为结构施工外防护架及装修施工的外用脚手架，装修施工考虑二层操作，四层脚手板，故脚手架设计搭设尺寸：立杆横距1.1M，立杆纵距1.5M，大横杆步距<1.5M，连墙杆为三步三跨（取此间距进行验算，实际施工时，应符合本方案之6.3.16第1条规定），每四层设拉杆卸载,架体的设计单元高度为1.5×4+1.4×2+1.2×2=14米。
2、 荷载取值
脚 手 板 自 重：0.35KN/m2
栏板与挡脚板自重：0.14 KN/m
脚手架上吊挂密目网： 0.005KN/m2 (密目网0.003KN/m2，考虑密目网上存留的杂质而增长重量时，按0.005KN/m2计算)
施工均布荷载：3KN/m2×2层

8.2连墙件计算
（1）连墙件示意图

（2） 计算作用于外脚手架上水平风荷载标准值：
计算依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）
作用于脚手架上的水平风荷载标准值：
ωk=0.7·μz·μs·ωo
=0.7×1.58×0.52×0.5 KN/m2
=0.288KN/m2
ωk—风荷载标准值（KN/m2）
μz—风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GBJ9）规定取值1.58。
μs—脚手架风荷载体型系数，按本《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）表4.2.4取值1.3ψ=1.3×0.4=0.52(密目网的挡风系数按ψ=0.4计算，即网绳占40%，网目占60%，网绳+网目=迎风面积，即网的总面积)
ωo—基本风压（KN/m2）,北京市按0.35取值。
（3） 连墙杆轴向设计力计算：
Nl=Nlw+No
Nlw=1.4·ωk·AW
　 =1.4×0.288KN/m2×10.8m2 =4.35KN
（连墙件按两步三跨设立：AW=3m×3.6m=10.8m2）
No取5.0
将Nlw、No代入公式计算
Nl=Nlw+No =4.35+5=9.35KN＜8×2KN（2个扣件抗滑移）
故连墙件满足规定
8.3立杆稳定性计算
按组合风荷载计算：
+≤ f
1）、求N值：
N=1.2(NG1K+NG2K)+0.85×1.4=1.2×（2.09+1.638）+0.85×1.4×4.95=10.36KN
NG1K=脚手架自重标准值产生的单根立杆轴向力
=0.1491 KN/m×14m=2.087KN（步距综合为1.5M）
NG2K=构配件自重标准值产生的轴向力（木脚手架板、挡板、安全网等）
=（0.35 KN/m2×1.5m×1.1m×4+0.14 KN/m×1.5m×4+0.005 KN/m2×1.5m×16.8m）÷2=1.638KN
∑NQK=施工荷载产生的轴向力（二层操作面）
=3 KN/m2×1.1m×1.5m×2÷2=4.95KN

2）、求值：
①先计算λ
λ=
=1.58cm(查附录B，表B)

=kμh
k=1.155
μ=1.71(表5.3.3)
h=150cm
=1.155×1.71×150cm=297cm
λ==297cm/1.58cm=188
②查附录C，表C求
当λ=188时，=0.203

3）、求A：
查附录B，表B得：A=4.89cm2

4）、求MW：
MW=0.85×1.4 MWk=
=
=0.116kN·m
注：上式中按1.5m计取
5）、求W：
查附录B，表B得：W=5.08cm3

6）、将N、、A、MW、W值代入公式：
+=+=137N/mm2＜f =205N/mm2(安全)
通过以上稳定性计算，可以初步拟定搭设14米高的架体可以满足使用及安全规定。

8.4、验算搭设高度
组合风荷载时：
Hs=
三、求gk：
查附录A，表A-1得：gk=0.1376KN/m（步距综合为1.5m）
四、MWk:
MWk=
=
=0.0972kN·m
五、将NG2k、、gk代入公式计算
Hs=
=
=61975.5mm＞14m

故架子搭设高度满足规定。
8.5三角桁架受力计算
1、斜撑管抗压承载力计算
（1） 计算简图

(2)受力计算(取1.5米为一计算单元)
立杆设计荷载N取值计算如下（不组合风载）
R= 1.2×（NG1K+ NG2K）+1.4×∑NQK
=1.2×（2.087KN+1.638KN）+1.4×4.95KN =11.4KN
从 a点受力分析：
A杆件承受压力=R×4.25/4=11.4×4.25/4=12.11KN
B杆件承受压力=N×4.01/4=11.4×4.01/4=11.43KN
（3）斜撑杆抗压承载力验算，取A杆件进行抗压稳定验算：
L0=μL=1.155×213cm=3.33m,查表知:I=1.58
λ==3.33/1.58=211,查附表C得ψ=0.150
ψA
N
计算为 =12110N/（0.150×489mm2）=165N/㎜2＜205 N/㎜2
故斜撑管抗压满足规定。
3、 节点处扣件抗滑计算
取a节点处直角扣件进行抗滑验算。
A杆件承受的压力为12.11KN＞8KN
故单扣件抗滑不满足规定，应考虑在节点处采用双扣件。
4、 挑杆抗剪计算
挑杆剪力=2×R/489mm2=2×12110N/489mm2=49.52N/mm2＜f=125N/mm2
故挑杆抗剪力满足规定。
5、预埋钢管和挑杆的固定扣件的抗滑验算：
N=12.11×1.1/4.25=3.2+11.43×0.35/4.25=4.12KN＜8KN满足规定。
6、斜撑杆长细比验算
取A杆件进行验算
计算长度

查表规范附录B表B，为1.58cm

故需设立连接杆件（见桁架计算简图）
为增强架手架的稳定性，需在每一根外侧立杆与挑杆增长一根Φ12圆钢连接上层梁。（见脚手架支架详图）。
附录：强制性条文
3.1.3 钢管的尺寸和表面质量应符合下列规定：
2 钢管上严禁打孔。
5.3.5 立杆稳定性计算部位的拟定应符合下列规定：
2 当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。
6.2.2 横向水平杆的构造应符合下列规定：
1 主节点处必须设立一根横向水平杆，用直角扣件扣接且严禁拆除。
6.3.2 脚手架必须设立纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm 处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm（图6.3.2）。
6.3.5 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6.4.2 连墙件的布置应符合下列规定：
4 一字型、开口型脚手架的两端必须设立连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。
6.4.4 对高度24m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。
6.4.5 连墙件的构造应符合下列规定：
2 连墙件必须采用可承受拉力和压力的构造。
6.6.2 剪刀撑的设立应符合下列规定：
2 高度在24m 以下的单，双排脚手架，均必须在外侧立面的两端各设立一道剪刀撑，并应由底至顶连续设立。
6.6.3 横向斜撑的设立应符合下列规定：
2 一字型、开口型双排脚手架的两端均必须设立横向斜撑。
7.1.5 当脚手架基础下有设备基础，管沟时，在脚手架使用过程中不应开挖，否则必须采用加固措施。
7.3.1 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
7.3.4 立杆搭设应符合下列规定：
1 严禁将外径48mm 与51mm 的钢管混合使用。
7.3.8 连墙件、剪刀撑、斜撑的搭设应符合下列规定：
2 剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
7.4.2 拆脚手架时，应符合下列规定：
1 拆除作业必须由上而下逐层进行，严禁上下同时作业；
2 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。
7.4.3 卸料时应符合下列规定：
1 各构配件严禁抛掷至地面。
8.1.3 扣件的验收应符合下列规定：
2 旧扣件使用前应进行质量检查，有裂缝，变形的严禁使用，出现滑丝的螺栓必须更换。
9.0.1 脚手架搭设人员必须是通过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036 考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
9.0.4 作业层上的施工荷载应符合设计规定，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。
9.0.7 在脚手架使用期间，严禁拆除下列杆件：
1 主节点处的纵、横向水平杆，纵、横向扫地杆；
2 连墙件。
其它注意事项
脚手架上严禁堆放材料和器具，操作人员不得集中在架子的某一部位。作业人员不得攀登外架，不得在外架上设缆风绳。不宜架设临时电线，如需要需采用相关的措施，在吊装过程中严禁碰撞和扯动外架。
本方案编制的重要依据是《建筑施工脚手架安全技术规范》，有关构造规定均参照该规范规定施工。
