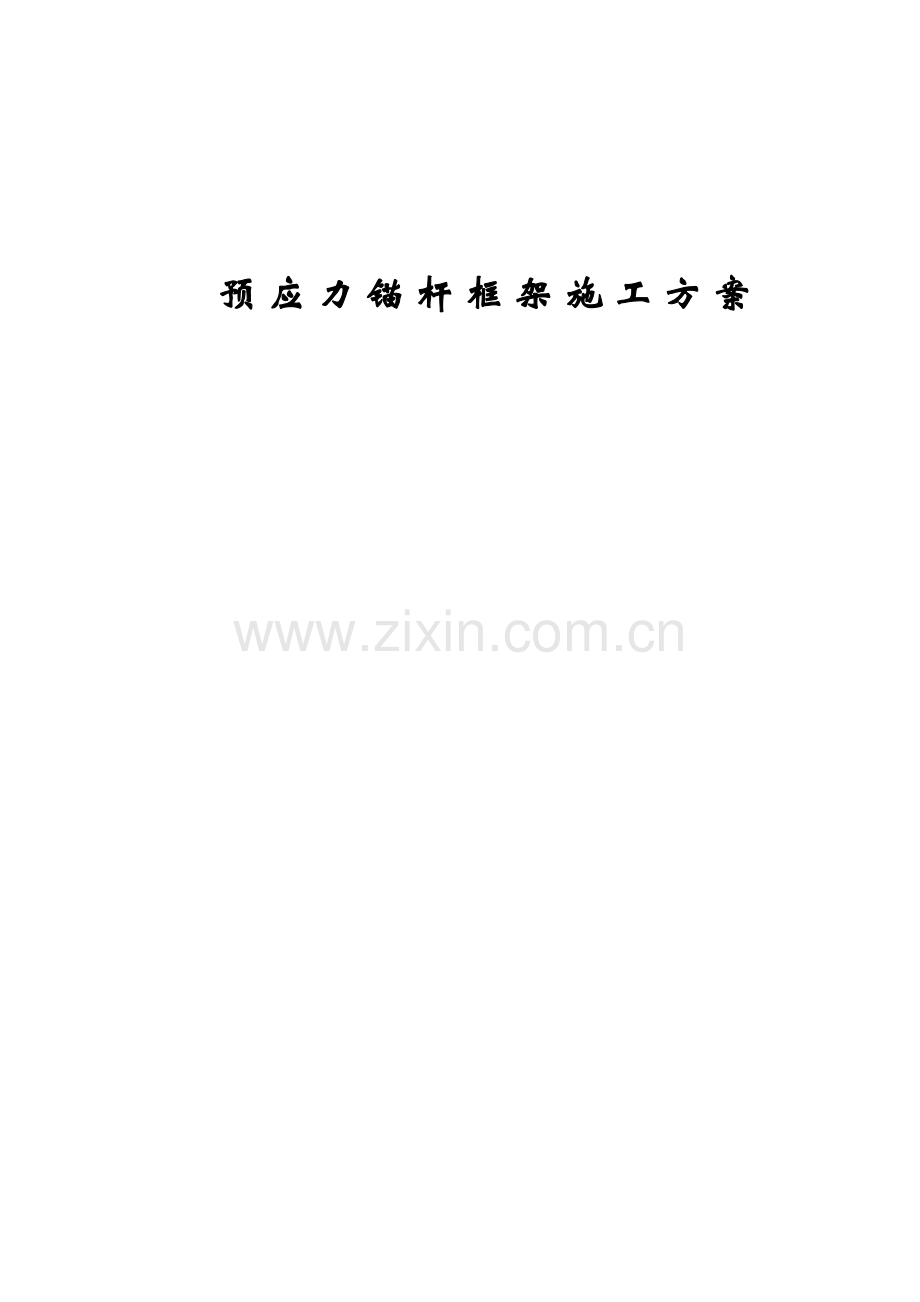

高边坡预应力锚杆专项施工方案.doc

预应力锚杆框架施工方案目 录一、编制依据与原则11、相关标准、规范和施工图12、编制原则1二、工程概况11、概况12、地质和气侯条件23、工程特点24、施工规定和技术保证条件3三、施工组织机构与施工计划31、施工组织机构32、进度计划33、劳动力计划44、机械配置计划4四、预应力锚杆防护施工工艺51、施工顺序52、施工场地布置53、材料准备54、施工方法6（1）锚杆框格梁施工6（2）浆砌片石施工65、高边坡防护工艺流程和工艺控制7（1）锚杆框格梁施工工艺流程7（2）锚杆框格梁施工工艺8（3）预应力锚杆注意事项16（4）浆砌片石护坡砌筑注意事项176、高边坡防护工序检查和验收17（1）工序检查17（2）锚杆框格梁验收18（3）锚杆抗拔力实验18（4）浆砌片石拱型护坡验收18（5）高边坡监测19五、高边坡防护安全保证措施及应急预案221、组织保障222、安全保证管理措施223、安全生产技术措施23（1）在高边坡防护施工中存在的危险源23（2）施工现场设立23（3）地质情况复查24（4）高边坡机械电器的使用24（5）清理边坡24（6）锚杆钻孔作业25（7）锚杆施工25（8）注浆施工25（9）框格梁施工26（10）拱型浆砌片石护坡26（11）坠落落物防护措施26（12）锚杆施工平台搭设安全措施274、施工安全检查和监测27（1）严格执行安全检查制度27（2）安全监测27（3）边坡外部变形监测28（4）表面裂缝监测28（5）支护效应监测28（6）边坡渗流监测28（7）安全监测成果的整理、反馈28（8）坡体截排水285、安全应急预案28（1）现场应急自救组组织机构28（2） 应急自救领导小组人员分工29（3）应急管理原则30（4）事故特性及现场应急处置措施311）机械伤害事故应急处置方案312）高处坠落事故特性及应急处置措施323）坍塌滑坡事故特性及应急处置方案344）触电伤害事故特性及应急处置方案355）落物伤害事故及应急处置方案376）应急解决物资387）应急救治外援机构396、安全培训和安全交底39（1）特殊技术工人技术培训39（2）岗前安全教育39（3）安全和技术交底39六、环保水保措施391、环保水保机构和保证体系392、环保水保管理措施393、环保水保技术措施40（1）生态环境保护40（2）防止噪音污染和光污染40（3）固体废物解决41（4）水保措施41七、文明施工431、文明施工管理措施432、文明施工技术措施44预应力锚杆施工方案一、编制依据与原则1、相关标准、规范和施工图（1）招标文献、两阶段施工图设计、实行性施工组织设计；（2）施工调查及现场勘察资料；（3）公路工程质量检查评估标准（JTG F80/1-2023）；（4）施工现场临时用电安全规范（JGJ462023)；（5）公路工程施工安全技术规程（JTJ07695）；（6）湖北省高速公路建设标准化指导意见（安全生产管理） ；（7）建筑施工高处作业安全技术规范 ；（8）法律、法规对质量、水土保持、环境保护、安全管理的规定；（9）我单位从事类似工程的施工经验及资源情况。2、编制原则（1）严格遵守招标文献明确的设计规范，施工规范和质量评估验收标准。（2）坚持技术先进性，科学合理性，经济合用性，安全可靠性与实事求是相结合。（3）对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理的原则。二、工程概况1、概况本标段为湖北保宜高速公路宜昌段BYYCTJ-3协议段，本协议段路线起点（K95+800）位于远安镇金家冲，与第2协议段的终点相接。终点设在花林寺镇高楼村，桩号为K109+281.698，路线全长13.481Km。本标段共有预应力锚杆框架7处。 具体如下表：预应力锚杆一览表序号名称起讫桩号长度（m）坡率坡高单根锚杆长度（m）位置1庙心冲深路堑K101+601K101+646451：1822右侧二级2望家冲深路堑K103+116K103+2511351：1816右侧二级3K103+124K103+151271：1816右侧三级4K103+180K103+243631：1816右侧三级5K103+200K103+236361：1816右侧四级6肖家塘深路堑K107+648K107+8281801：1820右侧二级7K107+693K107+7651171：1824右侧三级2、地质和气侯条件（1）地质：挖方边坡重要有中风化泥质砂岩，中风化砂岩，红褐色、紫红色，砂状结构，中厚层状构造，泥质胶结，节理裂隙发育。岩体抗风化能力较差，受雨水侵蚀易滑坡。（2）地形、地貌、水文、气候本项目属东部江汉平原向鄂西部山区的过渡地带，区内沟壑纵横，水系较发育，水土保持较好。地形平坦，通行较为方便。该地貌区显示河流、盆地地貌，出露地层为白垩系紫褐红色厚层砂岩、砂砾岩、砾岩、泥岩、钙质泥灰岩，其地貌形态近似，切割较浅，形态显示浑圆状，山坡略凸，沟谷呈“U”型，山坡上部及沟谷低洼地带和河流两岸，多由第四系松散堆积、冲积层所覆盖。本协议段地处地区，地形起伏大，丘间洼地。地质较破碎，生态环境较差，山体扰动或遇水后呈砂砾石散体状，强度减少，抗冲刷能力较差，抗剪强度也减少；部分地段路堑边坡存在强风化层，其与上覆全风化层强度差异较大，对强弱风化层爆破解决，将致使上覆层松动，遇雨水极易导致全风化层的坍塌。因此，防止雨季地下水和地表水的作用下路基边坡失稳，做好防洪防水工作是雨季施工顺利进行的重点。3、工程特点（1）本段高边坡防护工程工程量大，防护形式多，施工工序复杂多样，涉及到多专业，多工种，平行交叉作业。在高边坡上作业，施工工作面大，属高空作业，危险系数大，安全防治工作难度大。（2）施工场地布置，施工安全管理、工程质量控制工作、施工前后工序组织安排等是本工程施工管理的关键。（3）山体扰动或遇水后呈砂砾石散体状，强度减少，抗冲刷能力较差，必须及时防护。（4）高边坡防护经常出现不可预测的突发事故，工程质量难以控制，同时来不及采用任何安全防患措施。（5）从外观地形地貌很难判断高边坡是否稳定。4、施工规定和技术保证条件（1）施工规定：工程责任明确，高度重视，贯彻到位，不能把防护当做附件工程。施工技术交底到位。（2）技术保证条件：高边坡施工总的原则：开挖一级、防护加固一级；逐级开挖，逐级防护。对高边坡地下水足够重视，完善综合排水设施。施工开挖过程中随时进行地质核查，对边坡稳（滑坡）定性进行施工监测。发现实际地质情况与设计不符时，或地质有异常变化时，立即通报有关部门。施工前在现场条件下对每坡面不小于2根锚杆做严格的抗拔力实验。路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。项目总工程师：王先宝质检员：胡洪伟安全员：刘 彪拌和组锚索、锚杆框格梁组浆砌片石护坡组钢筋及电焊组路基开挖组项目部相关人员：安全环保师：涂发清路基工程师：唐 密实验工程师：管维超质检工程师：陈 倩测量工程师：肖 斌项目经理：李 峻三、施工组织机构与施工计划1、施工组织机构 2、进度计划计划于2023年02月01日开工，2023年02月28日竣工，工期394天。3、劳动力计划管理人员技术与施工人员专职质检安检员拌和组锚杆组框格梁组土方开挖组浆砌片石护坡组钢筋及电焊工合计12218151510201093特种作业人员：电工1人，焊工3人，张拉工8人，注浆工4人，钻孔工6人。4、机械配置计划项次机械设备名称规格型号单位数量备注1拌和站JS750座12发电机120KW台13发电机36KW台14快速卷扬机JK0.30.5t15交流电焊机BX-500台56卷扬机0.5m台1提砼用7钢筋调直机GW50台19数控钢筋弯曲机LHB2台110钢筋切断机LHS100台111轻便风动小型钻机XZ30台3直径13cm12空压机YW-9/7台113挤压式灰浆泵UBJ1.8台1注浆用14压浆机UBJ100B台114轻型张拉穿心式千斤顶YCW60B台315张拉油泵ZB4-500台216砂轮切割机400型台216实验检测仪器套117全站仪D7M-531E台118水准仪AL-26台1四、预应力锚杆防护施工工艺 1、施工顺序（1）总体施工顺序：根据路基施工进度，依次展开，开挖一级、防护加固一级；逐级开挖，逐级防护。（2）分锚杆框格梁施工队2个，砌体防护施工队1个，3个施工队平行施工，各施工队内部平行流水作业。2、施工场地布置（1）砼料在集中拌和场拌和，搅拌运送车运送至工地，采用卷扬机沿坡面送至浇筑现场。（2）现场通过桥梁的变压器外接电源，自配发电机做断电应急之用。3、材料准备（1）砼材料：水泥：选用42.5硅酸盐水泥或普通硅酸盐水泥，其氯化物和硫酸盐的含量应严格控制，以免对锚杆锚杆的腐蚀。使用前必须查明其品种、强度等级，应具有出厂质量证明，到场后应分批见证取样，复试合格后才准使用；严禁使用快硬水泥浇筑水下混凝土。水泥在运送过程中必须用防水篷布或其他有效的防水覆盖物加以覆盖。水泥库应通风良好，室内干燥，有有效防雨潮措施。存放高度应高于地面0.3m，堆垛高度以不超过12袋为宜。垛间间距不小于700mm，垛墙间距不小于200mm。不同种类水泥应贮存于不同库房；不同批水泥，其贮存方式应便于进货先后时间使用。水泥在进货后应及时使用，使用时应为松散的流动体，不应有结块。散装水泥运送车辆的贮料斗和筒仓，不应残留不同类型不同级别的水泥。水泥应，贮存足够数量，以满足混凝土浇注规定。任何时候不能因水泥供应而中断混凝土施工。粗骨料：本项目采用质地坚硬的碎石，碎石粒径1525mm，碎石不宜大于40mm。细骨料：选用质地坚硬、洁净的中粗砂，砂的含泥量不大于3%，无垃圾、草根、泥块等杂物。拌和用水：不应具有影响混凝土正常凝结硬化及对钢筋有腐蚀作用的有害物质；污水、泥水、ph值小于4 的酸性水等，均不得用于混凝土拌合；经实验，水质符合规定。（2）锚杆：预应力锚杆：采用32的PSB1080高强高强精轧螺纹钢筋，设计拉力为350450KN，规定其非比例延伸强度1080MPa，抗拉强度1230MPa，锚杆钢筋的连接采用原厂配套专用连接器，规定连接器及外锚螺母的极限抗拉荷载不低于杆体母材的极限抗拉荷载。计算直径32mm，外径34.5mm。（3）钢筋：钢材采用I、II级钢筋，符合钢筋砼用热轧光圆钢筋（GB13013-91）及钢筋砼用热轧带肋钢筋（GB1499-98）标准。（4）片块石材料：片石的厚度不得小于150mm，卵形和薄片者不得使用。镶面石应选择尺寸较大并具有平整表面并稍加粗凿。在角隅处应使用较大石料，大体粗凿方正。（5）砼：框格梁砼采用C25混凝土。（6）砂浆：锚杆灌注水泥砂浆采用的配比依据混凝土结构工程施工及验收规范（GB50204-92）的规定，浆体强度30Mpa，必须为生产日期在3个月内的42.5新鲜硅酸盐水泥配制的水泥砂浆，水灰比0.40.45，搅拌后的泌水率宜控制在2%，最大不超过3%，可适当掺入对预应力筋无腐蚀作用的膨胀剂。锚杆灌浆用水泥砂浆采用的配比依据混凝土结构工程施工及验收规范（GB50204-92）的规定，采用M40水泥砂浆，灰砂比1：1，水灰比1：0.42，砂子粒径不得大于2mm。灌浆水泥采用生产日期在3个月内的42.5新鲜普通硅酸盐，其氯化物和硫酸盐的含量应从严控制，以防对锚杆钢筋腐蚀，可适当掺入对锚杆无腐蚀作用的膨胀剂。水泥砌筑用水泥砂浆采用M7.5普通砌筑砂浆。4、施工方法当坡预应力锚杆框格施工过程中，梁土质或软质岩时，锚杆框架嵌入土层40cm，露出10cm。锚杆框架施工前基础先铺砌2cm厚砂浆调平层，再进行钢筋的制安，梁体采用C25砼浇注，若遇局部架空则采用M7.5浆砌片石嵌补。（1）锚杆框格梁施工施工原则：边坡应遵循从上往下，从两侧向中间分级分段施工原则，每开挖一级加固一级，再向下开挖；每施工一段加固一段，再开挖邻段。切忌全段一次开挖，避免事故发生。锚杆施工顺序：竖向肋柱坑槽开挖钻机钻孔锚具定位和锚杆安装浇竖向肋柱砼锚杆注浆张拉锚头防护解决浇筑横向肋柱。钻孔：搭设刚性施工平台，采用无水干钻。注浆：在刚性施工平台上施工，浆液采用搅拌机搅拌，挤压式灰浆泵注浆。张拉：在刚性施工平台上施工，采用小吨位轻便千斤顶分组张拉法，通过循环，实现对整束的张拉。张拉荷载采用分档次分级逐步施加。框格梁：采用卷扬机运坡面运送砼，人工配振动棒浇筑，砼采用集中拌和厂拌和，搅拌运送车运至工地。（2）浆砌片石施工砌筑前进行修坡，清除松动岩石。坡面砌筑用石块和砂浆采用卷扬机沿坡面运送。用钢筋做临时锚杆，在其上铺脚手板，形成临时施工平台和上下梯段。用砂浆搅拌机拌和，重量法配料，人工砌筑。5、高边坡防护工艺流程和工艺控制（1）锚杆框格梁施工工艺流程 工作平台搭设锚杆制作锚具准备绑扎钢筋运至工地开挖竖向肋柱坑槽清除土体，钻机钻孔坡面修整劳力材料机具准备定位放线顺序开挖横向肋柱坑槽并浇注清除碎落台土体，浇注片石砼基础，平整表面施工下层边坡防护锚具外露部分混凝土封头安装锚杆张拉锚杆浇注竖向肋柱搭模，架设钢筋，锚具定位锚固段注浆，封闭注浆孔与排气孔（2）锚杆框格梁施工工艺1）测量放样：在坡面开挖形成后，按施工图规定采用全站仪结合坡面拉线进行测量放线，准拟定出锚孔和框架的位置，并铁钎和油漆做标记，以保证框架顺直和美观。测定孔位：采用全站仪测放孔位及倾角，并反复校核，误差不得大于3mm。 2）机具准备：注意张拉设备及有关机具是否通过标定。运用两点定线原理安装钻机方位角，用钻机前后高差点和开孔点控制钻机倾角、钻孔轴线，钻机安装时多点固定，以保证钻机稳定可靠，钻进时不会偏位。3）坡面修整：坡面采用人工修整，随开挖的下降及时进行清坡，清理边坡采用临时锚杆搭设脚手板做支护和平台，对于边坡易风化崩解的土层，若开挖面不能及时支护时，应预留保护层，在有条件支护时，再进行保护层开挖。清理边坡时，作业人员系安全带，从高处分条带向下逐层依次清理，对于块体较大、人工无法撬动的孤石，宜爆破后清除。4）肋柱施工：为了更有助于边坡的稳定，施工时每台阶边坡先开挖竖向肋柱部分，钻孔安装锚杆后，竖向肋柱柱身一次浇筑，待锚杆张拉注浆或锚杆注浆达成强度后才可从上到下开挖其余土体浇注横向肋柱。框格锚杆肋柱布置：a、开挖竖向肋柱后，基坑内土要夯实。锚杆框格地梁和骨架嵌入深度：40cm。框格竖肋要上下垂直，横梁左右平齐。当岩性为硬岩时，坡面难以平整，为保证框格美观，局部空洞要采用素砼补齐。b、框格横梁每隔35排框格设2 cm伸缩缝，设在框格中间，内填浸沥青木板。c、肋柱定位必准确，应垂直于路线，当实测边坡高度不以整10米计时，可适当调整最上一台肋柱高度，高度变化应平缓暂变，尽量减少破坏坡面原状土圾植被。d、锚具应设在横竖向肋柱交结点上。框格梁砼拌和：a、由于框格梁砼在坡面上浇筑，作业面分散，浇筑速度较慢，不宜用集中的大型搅拌站搅拌，采用强制式350升搅拌机现场搅拌。b、碎石、砂采用磅秤计量，拌和用水采用时间继电器控制。c、水泥采用包装水泥。d、搅拌用水采用潜水泵从水池中抽取。e、碎石、砂采用人工上料。f、砼拌和控制要点：i、水泥称重允许偏差1%，粗细集料允许偏差2%，水及外加剂称重允许偏差1%。拌制砼时，必须严格按砼的配合比的指定材料进行配料，不得随意更改。ii、混凝土搅拌时间不得少于3分钟，先倒砂子或石子，再倒水泥，然后倒入石子或砂子，将水泥夹在砂子和石子之间，最后加水搅拌。iii、混凝土搅拌前应填写悬挂混凝土施工配合比。每工作班应测定砂石集料的含水率，及时调整施工配合比。iv、在每次拌制前，应先开动搅拌机空机运转，运转正常后，再加料搅拌。搅拌第一罐混凝土时，宜按配合比多加入10%的水泥、水、细集料的用量或减少10%的粗集料的用量，使富余的砂浆充满搅拌筒内壁及搅拌叶片，防止第一罐混凝土拌和物中的砂浆偏少。v、搅拌好的每盘砼出料时应基本卸尽，在所有混合料卸出之前不得再投入拌和料，更不得边出料边进料进行搅拌。vi、混凝土搅拌第一盘、最后一盘应测定坍落度，混凝土搅拌过程中应对混凝土坍落度适时抽检。混凝土坍落度测定期应观测混凝土的粘聚性和保水性。混凝土的运送a、水平运送用手推车运至卷扬机旁，垂直运送用卷扬机沿坡面运送4台砼搅拌运送车运送，灌注现场人工用灰桶水平运送。b、混凝土从加水拌和到入模的最长时间符合规定，对于有搅拌运送的情况，2030时，不超过60分钟。1019时，不超过75分钟。59时，不超过90分钟。坍落度检测a、框格梁在坡面上浇筑，要从严控制坍落度，运送至灌注现场的混凝土，一方面进行坍落度检测实验，通过坍落度实验及眼观拟定混凝土的工作性能良好。b、根据现场检测情况由现场实验值班人员告知搅拌站，由实验工作人员对混凝土搅拌的用水量进行调整。浇注砼框架梁框格梁基坑开挖和浇注前用临时锚杆和脚手板搭设临时操作和运料平台，采用卷扬机沿坡面垂直运料，人工灰桶运至浇筑地点。a、框架梁施工时分四步进行：一方面沿坡面开凿出深40cm，宽40 cm的槽子，接着在槽内支设钢模板，然后加工绑扎钢筋，最后浇注砼。浇注前对每一束锚杆要预埋锚垫板和孔口管，锚垫板安装应与钢筋角度垂直。竖向肋柱浇筑完毕后，达成强度安装张拉锚杆并注浆达成强度后，开挖横向肋柱浇注时横梁。竖横肋柱的交叉部位合并在竖向肋柱内浇筑，交叉处要多加振捣，保证密实。对于框格梁锚杆的肋柱，肋柱内管道设立字型定位钢筋并点焊在主筋上，不允许铁丝定位，保证管道在浇筑时不上浮、不变位。管道设立的允许偏差不得大于1厘米，横向不得大于0.5厘米，肋柱加密箍筋间距可根据实际情况调整，保证预埋管道位置对的。b、在混凝土灌注前，必须将锚具中的螺旋钢筋、锚垫板按设计规定固定在横梁与竖肋交点处的钢筋上，方向与锚孔方向一致，摆放要平整。浇捣时必须仔细，保证混凝土密实，并不能使锚具移动。施工采用分片进行，每片由23根竖肋及其横梁、顶梁、底梁组成，两相邻框架接触处(横梁、顶梁、底梁)留2cm宽伸缩缝，用浸沥青木板填塞。由于框架底面受坡面凹凸情况影响，凸出部位采用局 部打凿，凹入部位，可先用Cl0混凝土衬垫，再进行钢筋安装；凹入量不大的可一次性与C25混凝土一起浇筑。c、锚筋体应调整与锚具工作台垂直，尽量避免弯折，框架梁施工完毕后应从锚垫板空隙补浆口补浆。d、在进行钢筋安装时，有一个重要工序，那就是锚斜托的准确安装，按照同一规定，制作专用的锚板使锚斜托突出框架梁的表面，与锚杆方向垂直。e、在需要做砼框架处的坡面上进行平整，凸出的地方要刻槽，碰到局部架空出用M7.5浆砌片石填补，宽度比梁体宽5 cm，并用5 cm厚砂浆抹平，作为立模的基面。f、模板的安装与加固。为了保证框架梁体尺寸准确，一采用组合钢模板。涉及斜向表面，采用钢模板后，灌注砼时才干保证梁体的尺寸准确，轮廓线条清楚。模板的安装要有足够的强度和整体性，保证砼灌注中模板不变形。g、对于锚杆框格梁，每段肋柱砼浇筑完毕后，应立即检查每一管道是否漏浆和堵管。混凝土浇筑后，安排专人养护。在混凝土达成设计强度后，方可进行锚杆张拉。h、为了使框格梁上的锚梁上表面与锚杆轴线垂直，预先将1根外径与桩头直径相同的薄壁钢管和垫板正交焊牢。5）造孔施工平台：坡面坡度为1:1，坡度较陡，应搭建满足相应承重能力的作业平台。具体情型如下：脚手架及施工荷载轴向力主承力区选择在边坡底部的落碎台上，根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用483.5钢管，连接扣件采用标准扣件；根据高边坡实际设计参数，采用错落坡型脚手架，脚手架随坡度而设，主受力立杆间距1.5m，其余辅助受力立杆随坡度而调整搭设间距1.41.5m，锚杆施工自下而上施工，因此脚手架施工顺序也由下而上搭设。固定点拉杆深度不低于1.5m，角度与边坡锚杆角度相等，连墙杆和卸载连接点设定在每一级边坡平台、每级斜坡面以上。锚杆施工自下往上，脚手架连墙杆、卸载跟随设立。脚手架连墙杆、卸载锁脚锚杆采用25mm螺纹钢筋，按照1步2跨（1h2L）进行设立；地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面（坡面）30cm；并布置必要的斜撑、横向支撑与剪刀撑进行加固。同时在每级马道上沿脚手架纵向，每两跨设立水平内拉连墙杆、卸载件，防止脚手架整体向外倾翻和下滑。锚杆施工脚手架采用钢管扣件式综合爬坡脚手架体系，脚手架间排距结合坡面锚杆布置形式以及结构稳定性、其立杆横距 =1.50m，横杆间距 =1.50m，作业层0.45/0.50m，立杆纵距 =1.0m，横杆步距 =1.80m，最大搭建高度60m。锚杆间距纵横为1.5 m3 m，施工脚手架按间距1.5 m1.8m 设立，锚杆、插筋（插筋垂直坡面搭设），并通过拉条焊接与脚手架连接作为脚手架连墙杆、卸载加固杆件。脚手架马道基础锁脚锚杆采用25mm螺纹钢筋进行锚固。沿脚手架全高采用柔性拉锚系统分段向上斜拉，斜拉方向上倾45度，柔性钢绳拉锚系统按照5.4m5.6m间距进行布置。同时，每级平台设立一排地锚插筋与脚手架水平小横杆连接牢固，地锚间距与脚手架纵向间距一致，按照2.8m间距进行设立。通过以上局部加固，以起到分段卸荷和防止脚手架在钻机冲击反力作用下向外倾翻，保证四、五级边坡脚手架整体安全稳定。由于脚手架为边坡深浅层支护的重要载体，安全问题尤为重要，为了安全起见，脚手架搭设过程中采用以下措施加强脚手架整体稳定性，具体如下：i. 沿纵向每4跨设立一道横向剪刀撑，剪刀撑沿高程方向连续设立；沿横向每2跨设立一道纵向剪刀撑，间距6m，斜角为45-60之间，剪刀撑沿高程方向连续设立，以保证脚手架整体稳定。沿脚手架全高采用柔性拉锚系统分段向上斜拉，斜拉方向上倾45度，柔性钢绳拉锚系统按照5.4m5.6m间距进行布置。同时，每级平台设立一排地锚插筋与脚手架水平小横杆刚性连接牢固，地锚间距与脚手架纵向间距一致，按照2.8m间距进行设立。通过以上局部加固，以起到分段卸荷和防止脚手架在钻机冲击反力作用下向外倾翻。运用卷扬机将小型潜孔钻机（主机250Kg）就位于第一排锚杆操作平台（即碎落台）上，平台宽同碎落台宽（2米），调整测量钻孔位置及钻机倾角，运用紧固件固定于操作平台及岩面上，自下而上施工，随钻孔的进度，及时架立上一层操作平台。工艺为：定位钻孔高压风清孔。 锚孔孔径为130mm，锚孔钻进应采用无水干钻（即风动钻进）。钻进时根据底层变化调整钻进速度，并记录底层变化及地下水情况。为满足锚固规定，锚固段造孔时，不得采用泥浆等有碍结合强度的护壁造孔。如遇松散破碎易坍孔时，应采用跟管钻进技术，如遇坍孔，应立即停钻，采用压力为0.10.2Mpa水泥灌浆固壁，初凝后重新扫孔钻进，成孔后应采用高压风清孔，将孔内岩粉，碎屑及积水排出，保持孔内干燥及孔壁的干净粗糙。孔深钻进达成设计规定后，不能立即停钻，要稳钻35min，并应及时进行锚孔清理。采用1根聚乙烯管复核孔深，孔深不小于锚杆设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞满孔口待用。钻孔深度应满足锚固段的有效长度及安全储备并有不小于0.5m的预留深度。如钻孔时发现锚固段地层差于设计资料时，应告知监理工程师和设计单位，以便拟定是否增长孔深或采用其他特殊措施来满足设计规定。钻孔机具的选择：应当根据锚固地层的类型、钻孔直径、钻孔深度、锚固工地的场地条件来选取钻孔设备，本项目为红层泥岩，采用以压缩空气为动力的潜孔钻机，由于是在边坡上钻孔，坡度较陡，故选用轻便风动小型潜孔钻机（XZ30型，钻孔深度30米，钻孔直径不大于130mm，主机重量250Kg）。在岩层破碎或疏散的地层中应采用跟套管钻进技术，以保证钻孔完整不坍塌。 严格按照设计图中锚杆间距、倾角、高程进行施工，本地条件受限制无法施工时，应会同监理、设计人员拟定新孔位，在未征得监理、设计单位批准时，不得擅自变更设计。钻孔偏差：较好岩层地基的钻孔偏差为1/1001/200；砾石层坡积层及不均匀地层的钻孔偏差在1/50之下。孔深、孔径不小于设计值。与设计锚固轴线的倾角、水平角误差在2.5度以下，与锚固钻孔轴的误差在75mm以下，锚固孔布置误差为锚杆长的1/30以下。施工中孔深、孔径比较容易控制，而孔向（孔轴线倾角及孔轴线方位）的误差不易控制，当超过允许误差时，锚杆张拉时容易在孔口处发生弯折，这对锚杆的受力极为不利。为此，施工中采用如下措施：a、加大钻杆刚度，加长岩心管长度，及时校正变形的岩心管。 b、加强钻机平台的牢固度，认真校核钻具轴线，保证开孔段倾角准确，孔壁平顺。 c、采用加大节点（每一个钻杆接头处增设一个弹子盘支撑），使全孔沿程都有可靠的支撑点，且不加大钻机负荷，能保证钻杆只能在钻孔中心圆周运动。造孔施工工艺，规定如下：钻孔前应先清除松土覆盖层，而后精确测定锚杆位置，并设立牢固的角度支架。场地平整稳固，方便人员操作，装机平稳，施钻过程中应随时检查。钻孔直径不得小于设计直径，钻孔轴线应在公路路线的法向平面内。不应损伤边坡岩体结构，避免地体裂隙扩大，导致坍孔和灌浆困难。钻孔轴线准确，孔口误差不得大于3cm，孔底误差应小于长度的4%。钻孔过程中，应注意观测孔渣的变化，如发现地质变化，应立即上报解决。要经常检查角度支架的变化，并及时调整因钻机振动而引起的角度偏差。钻孔完毕后，用高压水在钻孔内充足冲洗，以便将孔内岩粉、碎屑所有清除孔外，然后再用压缩空气将孔内积水吹干，保持孔内干燥及孔壁的干净粗糙。钻完第一孔后，需做水压实验。由于锚孔内不应有水泥浆漏失，否则会减少锚杆的受力性能及锚直的耐府蚀性。若发现漏浆，可用较稀的水泥浆灌注孔内，24小时后，重新钻孔，再做压水实验。6）预应力锚杆框架设计参数与安装 锚杆按设计规定每根采用32的PSB1080高强高强精轧螺纹钢筋，设计拉力为350450KN，规定其非比例延伸强度1080MPa，抗拉强度1230MPa，锚杆钢筋的连接采用原厂配套专用连接器，规定连接器及外锚螺母的极限抗拉荷载不低于杆体母材的极限抗拉荷载。 锚杆安装a、锚杆入孔前应进行下列各项检查，并经监理工程师认可：锚孔内及周边杂物必须清除干净；锚杆长度应与设计孔深相符；锚杆编号是否与孔号一致，确认无误后，再以高压风枪清孔一次，即可安装锚杆。安装锚杆时要注意以下几点：i、锚杆就位前应对锚杆全面检查，除强度外，还对面积、加工情况、顺直度进行检查。ii、就位时应慢而稳。重量大的长锚杆需起吊设备，也可用专门支架使锚杆就位。iii、插入锚杆时应将灌浆管同时放至钻孔底部，但应留50cm左右的保护层。b、锚杆采用人工用力渐渐穿入锚孔内。若遇坍孔锚杆未下至深度时，必须将其拔出，重新用钻机清孔，然后再下锚，直到满足设计规定为止。c、进孔：在成孔高压清孔后，立即将锚杆进孔。入孔安放时，应防止锚杆弯曲。锚杆入孔的倾角和方位应与锚孔的倾角和方位一致，规定平顺推送，在锚杆安装承载体的一端先入孔。先慢慢入孔，摆正方向，然后加快速度推送，依靠锚杆重力及惯性下滑。尽量不要停顿，防止半途卡阻。如中间卡住，可稍拨出一点再下推，直至下到设计深度。若遇锚杆进孔困难，先用高压风吹洗孔一次，若还不行，再用钻进冲孔、扣孔，直到锚杆入孔安装就位为止。安装完毕后不得随意敲击或悬挂重物。d、防腐蚀解决：成孔后，应对锚杆钢筋表面进行防腐蚀解决，然后及时将钢筋送入孔中。锚固段防腐解决：锚固于无腐蚀条件地层内的锚固段，对锚杆表面进行除锈解决后可不再做特殊解决。本地层具有腐蚀性时，应在锚杆表面涂刷环氧树脂作特殊解决； 自由段防腐解决：锚杆自由段表面除锈后，刷沥青船底漆二层，装入充填黄油的聚乙烯套管内，形成多层防腐，外绕扎工程胶布固定。7）注浆锚杆注浆采用孔底注浆施工，浆液由孔底注入，空气由排气管排出，采用砂浆位置指示器控制注浆位置。注浆管安装：注浆管应满足设计规定，具有足够强度，保证注浆施工过程中注浆顺利，不堵塞、爆管或破损拉断，注浆管捆扎在锚筋体上。注浆工艺规定a、采用水泥砂浆，水泥浆采用标号不低于42.5号生产日期在3个月内的新鲜硅酸盐水泥配制的水泥砂浆，浆体标号要达成M40，水灰比为0.40，搅拌后的泌水率宜控制在2%，最大不超过3%。注浆浆液应搅拌均匀，随搅随用。浆液应在初凝前用完，并严防石块，杂物混入浆液。b、为增长浆液的和易性和水泥砂浆的初期强度，在浆液中掺入适量的减水剂和早强剂。为防止水泥砂浆凝固收缩时锚固体与孔壁锚固力的损失，掺入适量的膨胀剂。水泥浆、水泥砂浆应拌和均匀，随拌随用，一次拌和的水泥浆、水泥砂浆应在初凝前用完。注浆完毕后待砂浆凝固收缩后，孔口应进行补浆。制浆注浆a、注浆应用搅拌机搅拌，达成规定稠度，直到均匀为止，然后缓慢搅拌，一直到灌浆结束。具体操作，可按先放水，再放水泥，最后加砂。所有投料后，在规定的时间内搅拌均匀。采用转速为15002023转/分的高速旋转式的和浆机，大约搅拌2分钟即可。然后存入缓慢搅拌的储浆桶中，待计划的浆量储够后，开始注浆。在不漏浆的情况下，每孔可一直灌满，不得分开灌入，以免浆液渗进气泡。b、一旦锚杆入孔安装后，应及时压浆。压浆前应检查压浆设备压浆管、注浆管等是否完好、畅通。c、全段采用一次注浆，防止半途停止较长时间。灌浆泵选择UBJ1.8型挤压式灰浆泵，灌浆过程中严格排除孔内的气、水，且不影响灌浆质量，影响锚固体与孔壁的接合力，采用孔底返浆法，注浆至锚孔孔口溢出浆液时，方可停止。注浆作业过程按规定的“锚孔注浆施工登记表”做好注浆记录，并进行整理。每批一次注浆都进行浆体强度实验，且不得小于两组，保证满足设计强度规定。d、在浆体未凝固前不得移动锚杆，并需要进行养生。e、锚孔浆液容量一般取设计用浆量的120%130%，裂缝发育和存在溶洞、溶缝时将会超灌很多，制浆前与灌浆过程中应充足注意。f、如遇孔道阻塞，必须更换注浆口，但必须将第一次灌入的水泥浆排出，以免两次灌入的水泥浆之间有气体存在。锚杆下入孔后6小时内必须注浆，有地下水的孔，造孔成孔后4小时内不能下锚时，应在下锚杆前重新洗孔，速洗、速设锚、速注浆。注浆过程中，注浆管从孔底缓慢抽出，当孔口冒浆10秒以上时才可停灌。在灌满孔道并封闭排气孔后，宜再继续加压至2.0Mpa，稍后再封闭灌浆孔。打地梁前对所有锚孔应检查浆体是否饱满，不满时再从孔口插管注浆，打地梁时还应用砼填满，不得有空洞或气眼。灌浆压力一般地层，采用一次性注浆，即孔底返浆法进行注浆。注浆压力不小于2.0MPa，注浆过程中，注浆管从孔底缓慢抽出，当孔口冒浆10秒以上时才可停灌。当遇地层岩体较差（岩体节理、裂隙发育、破碎，构造破碎带）或软弱岩层、地下水发育的边坡，为提高地层锚固力，宜采用二次劈裂注浆。即第一次注浆材料和注浆压力与一般地层相同，第二次注浆为高压劈裂注浆，待第一次注浆45小时后，即采用40号纯水泥砂浆对锚固段进行劈裂注浆，注浆压力不小于2.0MPa。二次注浆必须此外设立一根外缠胶带的多孔注浆管。注浆结束后，应将设备注浆管、枪和注浆套管等清洗干净，以便反复使用。8）浇筑框架梁开挖框架梁基础，制作钢筋骨架，按设计浇注框架。9）张拉及锚固当框架梁强度和注浆强度达成设计强度的80%后，安装锚头，张拉预应力锚杆。预应力锚杆张拉前，应对张设备进行率定。张拉前，应取20%的设计张拉荷载，对其预张拉12次，使其各部位接触紧密，使锚杆完全平直。锚杆正式张拉时，应张拉至设计荷载的110%，再按设计值进行锁定。预应力锚杆锁定后48h，若发现预应力损失大于锚杆拉力设计值的10%时，应进行补偿张拉。锚固端防护：封锚前对外留锚杆仔细涂刷防锈剂及保护剂。最后用砼将外露的钢筋锚杆封死，封锚砼任一部位的最小厚度，不得小于25mm。千斤顶注意事项：a、张拉千斤顶应采用带有压力计的双向伸长的双头千斤顶，并且在每个工点施工前均应进行校验。b、千斤顶在下列情况下应重新标定：已使用三个月；严重漏油；重要部件损伤；引申量出现系统性的偏大或偏小；张拉次数超过施工规范规定的次数。c、张拉前应检查千斤顶内摩阻是否符合有关规定规定，否则应停止使用。d、千斤顶和油泵必须配套标定和配套使用。10）注意事项：a、锚杆钻孔应采用风动干钻施工方法，不得采用旋转切削方式成孔，应采用风动冲击，以利孔壁粗糙。b、应用钻头风动洗孔，保持孔内清洁，孔壁无泥浆及污梁物，以确何水泥浆与岩体的粘结强度。c、锚杆各施工阶段均要做好施工观测和记录。（3）预应力锚杆注意事项 边坡施工应边挖边加固，即开挖一级，防护一级，不得一次开挖到底。 根据各工点工程立面图，按设计规定，将锚孔位置准确放在坡面上，孔位误差不得超过5cm。 锚杆钻孔规定干钻，严禁采用水钻，以保证锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能；锚孔下倾与水平夹角设计值的允许误差不超过1，锚杆的方位允许误差2，为保证锚孔深度，实际钻孔深度规定大于设计深度0.3m。 钻进过程中应对每个孔的地层变化、钻进状态、地下水及一些特殊情况作现场记录，如遇地层松散、破碎时，应采用跟套管的钻
