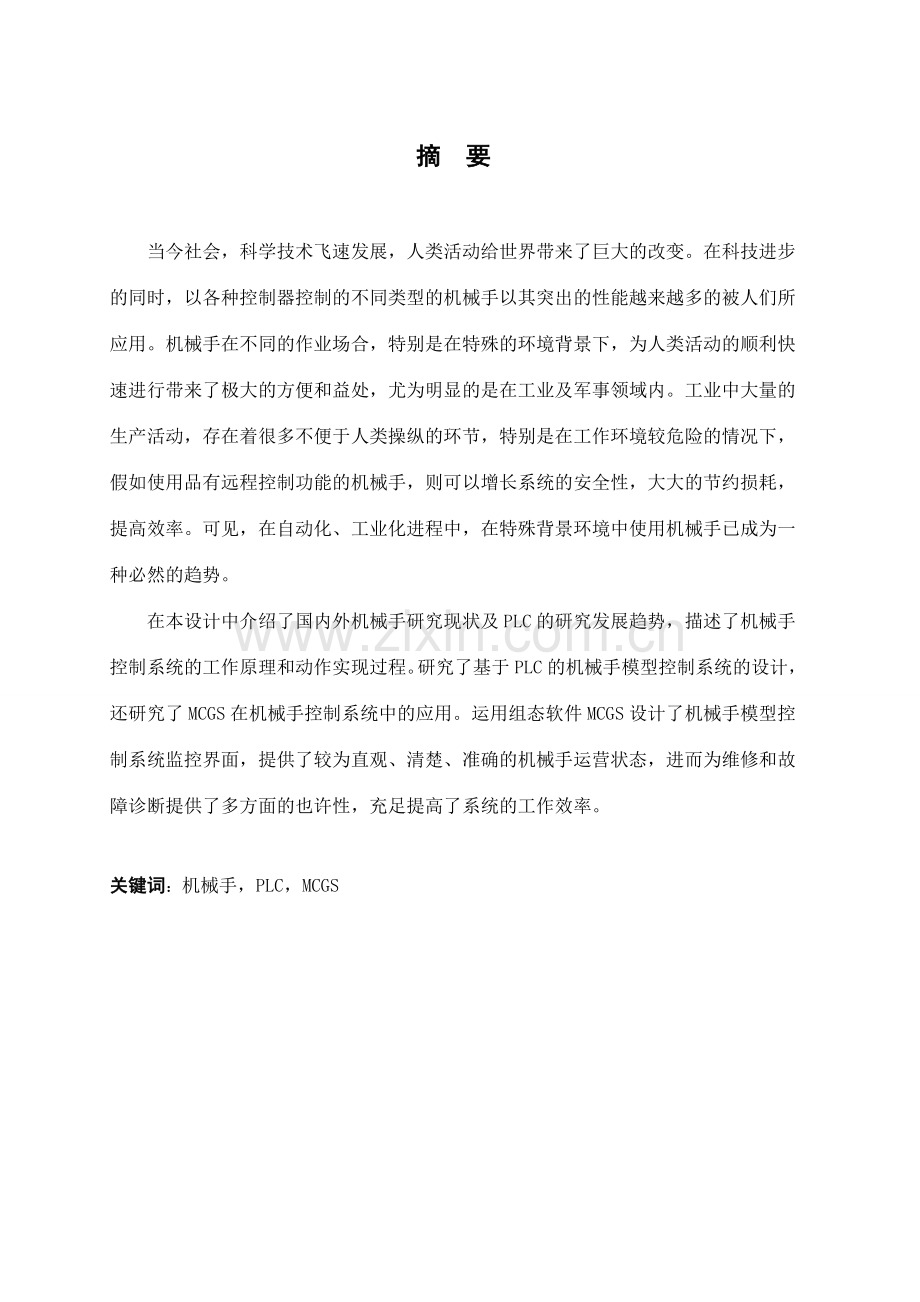

（2023届）毕业设计（论文）基于MCGS和PLC的机械手控制系统设计学院（部）： 电气与信息工程学院 专 业： 机电一体化技术 学生姓名： 刘祖光 班 级： 机电0821 学 号：指导老师： 郭艳杰 职 称： 讲师 最终评估成绩： 2023年6月摘 要当今社会，科学技术飞速发展，人类活动给世界带来了巨大的改变。在科技进步的同时，以各种控制器控制的不同类型的机械手以其突出的性能越来越多的被人们所应用。机械手在不同的作业场合，特别是在特殊的环境背景下，为人类活动的顺利快速进行带来了极大的方便和益处，尤为明显的是在工业及军事领域内。工业中大量的生产活动，存在着很多不便于人类操纵的环节，特别是在工作环境较危险的情况下，假如使用品有远程控制功能的机械手，则可以增长系统的安全性，大大的节约损耗，提高效率。可见，在自动化、工业化进程中，在特殊背景环境中使用机械手已成为一种必然的趋势。在本设计中介绍了国内外机械手研究现状及PLC的研究发展趋势，描述了机械手控制系统的工作原理和动作实现过程。研究了基于PLC的机械手模型控制系统的设计，还研究了MCGS在机械手控制系统中的应用。运用组态软件MCGS设计了机械手模型控制系统监控界面，提供了较为直观、清楚、准确的机械手运营状态，进而为维修和故障诊断提供了多方面的也许性，充足提高了系统的工作效率。关键词：机械手，PLC，MCGS ABSTRACTIn todays society, science and technology rapid development, human activities create world a huge change. In the meanwhile, technological progress in various controllers different types of manipulator with its outstanding performance more and more used by people. The homework in different occasions manipulator, especially in the special environment context for the human activity quickly smoothly caused great convenience and benefit, particularly obvious in the industrial and military field. Industrial large Numbers of production activity, there are many not it is easy for humans to manipulate the link, especially in a business environment is dangerous situation, if use has remote control functions may be increased manipulator, the security of the system, big save loss, improve efficiency. Visible, in automation, the process of industrialization, in special background environment using manipulator has become an inevitable trend. .In this design the present condition of research about domestic and international manipulator and development trend of research concerning PLC were introduced. The principle of work and the process of actions realization of manipulator control system were described. The design of manipulator model control system based on PLC was researched and MCGSs application in the manipulator model control system was researched. The interface of supervision for the manipulator model control system was designed by MCGS. An intuitive, clear and accurate manipulator operating state was provided. And then various possibilities for maintain and breakdowns diagnosis were provided, the works efficiency of system was fully elevated.Key words: manipulator，PLC，MCGS目 录第一章 绪 论11.1 课题背景11.2设计目的和意义11.3 本文重要工作2第2章可编程序逻辑控制器（PLC）和机械手概述32.1 可编程序逻辑控制器（PLC）32.1.1 PLC的结构32.1.2 PLC的发展历程42.1.3 PLC的硬件52.1.4 PLC的重要特点62.1.5 FX2N系列PLC介绍72.2 机械手92.2.1 机械手概述92.2.2机械手的工作原理92.2.3机械手的发展趋势10第三章 系统设计113.1 系统方案分析设计113.1.1控制规定113.1.2 方案设计113.2 硬件设计133.2.1 输入/输出端子地址分派133.2.2 PLC接线图133.3 系统程序设计143.3.1 常用编程方法介绍143.3.2流程图163.3.3梯形图173.3.4 语句表203.4 MCGS组态软件213.4.1 MCGS 组态软件结构 功能特点223.4.2 工程的建立和变量的定义263.4.3 动画连接293.4.5 调试34第四章 系统的调试及设计总结354.1 系统调试35结 论36参考文献37致 谢38附 录1 FX2N基本指令39第一章 绪 论1.1 课题背景随着计算机技术的飞速发展，PLC（即可编程逻辑编程器的简称）已经进入平常生产、生活的各个方面，PLC的应用在各行各业已成为必不可少的内容。PLC作为通用的工业计算机，其功能日益强大，已经成为工业控制领域的主流控制设备。PLC 从诞生至今，仅有30年的历史，但是得到了异常迅猛的发展，并与CAD/CAM、机器人技术一起被誉为当代工业自动化的三大支柱。在现代工业中生产过程的机械化、自动化已成为突出的主题。随着工业化的进一步发展，自动化已经成为现代公司中的重要支柱，无人车间、无人生产流水线等等，已经随处可见。同时，现在生产中，存在着各种各样的生产环境，如高温、放射性、有毒气体、有害气体场合以及水下作业等，这些恶劣的生产环境不利于人工进行操作。工业机械手是近代自动控制领域中出现的一项新的技术，是现代控制理论与工业生产自动化实践相结合的产物，并以现代机械制造生产系统中的一个重要组成部分。工业机械手是提高生产过程自动化、改善劳动条件、提高产品质量和生产效率的有效率的有效手段之一。特别在高温、高压、粉尘、噪声以及带有放射和污染的场合，应用更为广泛。在我国，近几年来也有较快发展，并取得一定效果，受到机械工业和铁路部门的重视。本次课题重要是应用三菱公司FX2N系列PLC，对机械手的上下、左右以及抓取运动进行控制。该装置机械部分有滚珠丝杠、滑轨、机械抓手等；电气方面由交流电机、变频器、操作台等部件组成。我们运用可编程技术，结合相应的硬件装置，控制机械手完毕各种动作。1.2设计目的和意义科学技术的飞速发展，产品功能规定的日益增多，复杂性增长，寿命期的缩短，更新换代速度加快。然而，产品的设计，特别是机械产品方案的设计手段，则显得力不从心，跟不上时代发展的需要。目前，计算机辅助产品的设计绘图、设计计算、加工制造、生产规划已得到了比较广泛和进一步的研究，并初见成效，而产品开发初期方案的计算机辅助设计却远远不能满足设计的需要。为此，作者在阅读了大量文献的基础上，概括总结了国内外设计学者进行方案设计时采用的方法，并讨论了各种方法之间的有机联系和机械产品方案设计计算机实现的的发展趋势。 自主创新，重点跨越，支撑发展，引领未来。自主创新，就是从增强国家创新能力出发，加强原始创新、集成创新和引进消化吸取再创新。重点跨越，就是坚持有所为、有所不为，选择具有一定基础和优势、关系国际民生和国家安全的关键领域，集中力量、重点突破，实现跨越式发展。支撑发展就是从现实的紧迫需求出发，着力突破重大关键、共性技术，支持经济社会的连续协调发展。引领未来，就是着眼长远，超前部署前沿技术和基础研究，发明新的市场需求，哺育新兴产业，引领未来经济社会的发展。这一方针是我国半个世纪科技发展实践经验的概括总结，是面想未来，实现中华民族伟大复兴的重要抉择。 科技人才是提高自主创新能力的关键所在。要把发明良好环境和条件，培养和凝聚各类科技人才特别是优秀拔尖人才，充足调动广大科技人员的积极性和发明性，作为科技工作的首要任务，努力开创人才辈出、人尽其才、才尽其用的良好局面，努力建设一支与经济社会发展和国防建设相合用的规模宏大、结构合理的高素质科技人才队伍，为我国科学技术发展提供充足的人才支撑和智力保证。 1.3 本文重要工作第一章：绪论 介绍该课题背景，对该系统的设计目的和意义做简朴介绍第二章：系统介绍可编程逻辑控制器 MCGS组态软件 和机械手第三章：系统方案的分析 设计 及程序的设计第四章：系统的调试 及设计总结第2章可编程序逻辑控制器（PLC）和机械手概述2.1 可编程序逻辑控制器（PLC）2.1.1 PLC的结构PLC和一般的微型计算机基本相同，也是由硬件系统和软件系统两大部分组成的。PLC的硬件系统由微解决器(CPU)、存储器(EPROM，ROM)、输入输出(I/O)部件、电源部件、编程器、I/O扩展单元和其他外围设备组成。各部分通过总线(电源总线、控制总线、地址总线、数据总线)连接而成9。其结构简图如下：外设I/O接口 输出部件存储器 EPROM 微解决器 运算器 控制器电源 输入部件I/O扩展接口 I/O扩展单元 受控元件输入信号外部设备图2-1 PLC硬件结构图PLC的软件系统是指PLC所使用的各种程序的集合，通常可分为系统程序和用户程序两大部分。系统程序是每一个PLC成品必须涉及的部分，由PLC厂家提供，用于控制PLC自身的运营，系统程序固化在EPROM中。用户程序是由用户根据控制需要而编写的程序。硬件系统和软件系统组成了一个完整的PLC系统，他们是相辅相成，缺一不可的可编程序逻辑控制器（Programmable Logic Controller），简称PLC。它是一种以微机解决器为基础，综合了计算机技术、自动控制技术和通信控制技术等现代科技而发展起来的一种新型工业自动控制装置。（本次课题重要应用三菱FX2N系列PLC进行设计）2.1.2 PLC的发展历程在可编程控制器出现前，在工业电气控制领域中，继电器控制占主导地位，应用广泛。但是电器控制系统存在体积大、可靠性低、查找和排除故障困难等缺陷，特别是其接线复杂、不易更改，对生产工艺变化的适应性差。1968年美国通用汽车公司（G.M）为了适应汽车型号的不断更新，生产工艺不断变化的需要，实现小批量、多品种生产，希望能有一种新型工业控制器，它能做到尽也许减少重新设计和更换电器控制系统及接线，以减少成本，缩短周期。于是就设想将计算机功能强大、灵活、通用性好等优点与电器控制系统简朴易懂、价格便宜等优点结合起来，制成一种通用控制装置，并且这种装置采用面向控制过程、面向问题的“自然语言”进行编程，使不熟悉计算机的人也能不久掌握使用。1969年美国数字设备公司（DEC）根据美国通用汽车公司的这种规定，研制成功了世界上第一台可编程控制器，并在通用汽车公司的自动装配线上试用，取得很好的效果。从此这项技术迅速发展起来。初期的可编程控制器仅有逻辑运算、定期、计数等顺序控制功能，只是用来取代传统的继电器控制,通常称为可编程逻辑控制器（Programmable Logic Controller ）。随着微电子技术和计算机技术的发展，20世纪70年代中期微解决器技术应用到PLC中，使PLC不仅具有逻辑控制功能，还增长了算术运算、数据传送和数据解决等功能。20世纪80年代以后，随着大规模、超大规模集成电路等微电子技术的迅速发展，16位和32位微解决器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本减少，编程和故障检测更加灵活方便，并且具有通信和联网、数据解决和图象显示等功能，使PLC真正成为具有逻辑控制、过程控制、运动控制、数据解决、联网通信等功能的名符其实的多功能控制器。PLC的发展过程大体可以分为如下几个阶段：19701980年：PLC的结构定型阶段。在这一阶段，由于PLC刚诞生，各种类型的顺序控制器不断出现（如逻辑电路型、1位机型、通用计算机型、单板机型等），但迅速被淘汰。最终以微解决器为核心的现有PLC结构形成，取得了市场的认可，得以迅速发展.推广。PLC的原理、结构、软件、硬件趋向统一与成熟，PLC的应用领域由最初的小范围、有选择使用、逐步向机床、生产线扩展。19801990年：PLC的普及阶段。在这一阶段，PLC的生产规模日益扩大，价格不断下降，PLC被迅速普及。各PLC生产厂家产品的价格.品种开始系列化，并且形成了固定I/O点型、基本单元加扩展块型、模块化结构型这三种延续至今的基本结构模型。PLC的应用范围开始向顺序控制的所有领域扩展。比如三菱公司本阶段的重要产品有F.F1.F2小型PLC系列产品,K/A系列中、大型PLC产品等。19902023年，PLC的高性能与小型化阶段。在这一阶段，随着微电子技术的进步，PLC的功能日益增强，PLC的CPU运算速度大幅度上升、位数不断增长，使得合用于各种特殊控制的功能模块不断被开发，PLC的应用范围由单一的顺序控制向现场控制拓展。此外，PLC的体积大幅度缩小，出现了各类微型化PLC。三菱公司本阶段的重要产品有FX小型PLC系列产品，AIS/A2US/Q2A系列中，大型PLC系列产品等。2023年至今：PLC的高性能与网络化阶段。在本阶段，为了适应信息技术的发展与工厂自动化的需要，PLC的各种功能不断进步。一方面，PLC在继续提高CPU运算速度，位数的同时，开发了合用于过程控制，运动控制的特殊功能与模块，使PLC的应用范围开始涉及工业自动化的所有领域。与此同时，PLC的网络与通信功能得到迅速发展，PLC不仅可以连接传统的编程与通入/输出设备，还可以通过各种总线构成网络，为工厂自动化奠定了基础。三菱公司本阶段的重要产品有FX小型PLC系列产品（涉及最新的FX3u系列产品），Qn,QnPH系列中，大型PLC系列产品等。2.1.3 PLC的硬件一、PLC的物理结构根据硬件结构的不同，可以将PLC分为整体式、模块式和混合式。1.整体式PLC整体式又叫做单元式或机箱式，它的体积小、价格低，对箱体式PLC，有一块CPU板、I/O板、显示面板、内存块、电源等，当然按CPU性能提成若干型号，并按I/O点数又有若干规格。对模块式PLC，有CPU模块、I/O模块、内存、电源模块、底板或机架。无任哪种结构类型的PLC，都属于总线式开放型结构，其I/O能力可按用户需要进行扩展与组合。2.模块式PLC大、中型PLC一般采用模块式结构，它由机架和模块组成，模块插在模块插座上，后者焊接在机架中的总线连接板上，有不同槽数的机架供用户选用，假如一个机架容纳不下选用的模块，可以增设一个或数个扩展机架，各机架之间用接口模块和电缆相连。用户可以选用不同档次的CPU模块、品种繁多的I/O模块和特殊功能块，对硬件配置的选择余地较大，维修时更换模块也很方便。3.CPU模块中的存储器存储器分为系统程序存储器和用户程序存储器，系统程序相称于个人计算机中的操作系统，它使PLC具有基本的智能，能完毕PLC设计者的规定的各种工作。系统程序由PLC的生厂家设计并固定化在ROM（只读存储器）中，用户不能读取。用户程序由用户设计，它使PLC能完毕用户要球的特定功能，用户程序存储器的容量以字节（B）为单位。（1）.随机存取存储器（RAM）用户可以用编程装置读出RAM中的内容，也可以将用户程序写入RAM，因此RAM又叫读/写存储器。RAM的工作速度高、价格便宜、改写方便。（2）.只读存储器（ROM）ROM的内容只能读出，不能写入。（3）.可以电檫出可编程的只读存储器（EEPROM）S7-200用EEPROM来存储用户程序和长期保存的重要数据。4.I/O模块各I/O点的通/断状态用发光二极管（LED）显示，PLC与外部接线的连接一般用接线端子，某些模块使用可以拆卸的插座型端子板，不需断开端子板上的连接线，就可以迅速的更换模块。输入模块：PLC通过输入模块来接受和采集输入信号，通过输出模块控制接触器、电磁阀、电磁铁、调速装置等执行器，PLC控制的另一类外部负载是指示灯、数字显示装置和报警装置等。输入电路中设有RC滤波电路，以防止由于输入触点抖动或外部干扰脉冲引起的错误输入信号。输出模块：输出模块的率放大元件有大功率晶体管和场效应管（驱动直流负载）、双向可控硅（驱动交流负载）和小型继电器，继电器可以驱动交流负载或直流负载。输出电流的典型值为0.52A,负载电源由外部现场提供。2.1.4 PLC的重要特点一、抗干扰能力强，可靠性高PLC专门为工业环境而设计，具有很高的可靠性。它的重要模块均采用大规模与超大规模集成电路，I/O系统设计有完善的通道保护与信息调理电路；在机构上对耐热、防潮、防尘、抗震都有精确考虑；在硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施；在软件上采用数字滤波等干扰和故障诊断措施。所有这些使PLC具有较高的抗干扰能力，因此稳定、可靠，抗干扰能力强。与继电器接触装置和通用计算机相比，PLC更能试用工业现场较为恶劣的生产环境。二、控制系统机构简朴，通用性强PLC及外围模块品种多，可由各种组件灵活组合成各种大小和不同规定的控制系统。在PLC够成的控制系统中，只需要在PLC的端子上接入相应的输入/输出信号线即可，不需要诸如继电器之类的物理电子器件和大量且繁杂的硬接线线路。当控制规定改变，需要变更控制系统的功能时，可以用编程器在线或离线修改程序，同一个PLC装置用于不同的控制对象，只是输入/输出组件和应用软件的不同。PLC的输入/输出可以直接与交流220V、直流24V等强电相连，并有较强的带负载能力。三、编程简朴，易于使用PLC是面向用户的设备，PLC的设计者充足考虑到现场工程技术人员的技能和习惯，因此PLC程序的编制采用梯形图或面向工业控制的简朴指令形式。梯形图与继电器原理图相类似，这种编程语言形象直观，容易掌握，不需要专门的计算机知识和语言，只要具有一定的电工和工艺知识就可在短时间内学会。四、功能完善现代PLC不仅有逻辑运算、计时、计数、步进控制功能，还能完毕A/D转换、D/A转换、模拟量解决、高速计算、联网通信等功能，可以通过上位计算进行显示、报警、记录，进行人机对话，使控制水平大为提高。因此，PLC具有极强的合用性，可以很好地满足各类型控制的需要，是目前工厂中应用最广的自动化设备。五、体积小、维护操作方便PLC体积小，质量轻，便于安装。PLC的输入/输出系统可以直观地反映现场信号的变化状态，还能通过各种方式直观地控制系统的运营状态，如内部工作状态、通信状态、I/O点状态、异常和电源状态等，对此均有醒目的指示，非常有助于运营和维护人员对系统进行监控。2.1.5 FX2N系列PLC介绍FX2N 型PLC的重要种类 FX2N型PLC按品种可以分为基本单元、扩展单元、扩展模块和特殊扩展设备。基本单元由内部电源、内部输入输出、内部CPU和内部存储器组成，只有基本单元可以单独使用，当输入输出点数局限性时可以进行扩展。扩展单元由内部电源、内部输入输出组成、需要和基本单元一起使用。扩展模块由内部输入输出组成，自身不带电源，由基本单元、扩展单元供电，需要和基本单元一起使用。特殊扩展设备可以分为3类：特殊功能板、特殊模块和特殊单元，是一些特殊用途的装置。特殊功能板用于通信、连接和模拟量设定等，特殊模块重要有模拟量输入输出、高速计数、脉冲输出、接口等模块，特殊单元用于定位脉冲输出。FX2N 型PLC的初步结识如图所示为FX2N型PLC基本单元外形，其重要是通过输入端子和输出端子与外部控制电器联系的。输入端子连接外部的输入元件，如按钮、控制开关、行程开关、接近开关、热继电器接点、压力继电器接点、数字开关等。输出端子连接外部的输出元件，如接触器、继电器线圈、信号灯、报警器、电磁铁、电磁阀、电动机等。图2-2（三菱FX2N系列PLC实物图）工作过程 （1）输入采样阶段 PLC在输入采样阶段，一方面扫描所有输入端子，并将各输入状态存入相相应的输入映像寄存器中。此时，输入映像寄存器被刷新。接着，进入程序执行阶段，在此阶段和输入刷新阶段，输入映像寄存器与外界隔离，无论输入端信号如何变化，其内容保持不变，直到下一个扫描周期的输入采样阶段，才重新写入输入端的新内容。 （2）程序解决阶段 根据PLC梯形图程序扫描原则，PLC按从左至右、从上到下的环节顺序执行程序。当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”相应输入端子状态，从元件映像寄存器“读入”相应元件（软继电器）的当前状态。然后进行相应的运算，运算结果再存入元件映像寄存器中。对元件映像寄存器来说，每个元件（软继电器）的状态会随着程序执行过程而变化。 （3）输出刷新结果阶段 在所有指令执行完毕后，元件映像寄存器中所有输出继电器的状态（接通/断开）在输出刷新阶段转存到输出锁存器中，通过一定方式输出，最后通过输出端子驱动外部负载。2.2 机械手2.2.1 机械手概述工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手是工业机器人的一个重要分支。他的特点是可通过编程来完毕各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，特别体现了人的智能和适应性。机器手作业的准确性和各种环境中完毕作业的能力，在我国民经济领域有着广阔的发展前景。机器手技术涉及到力学、机械学、电气液压技术、自动化控制技术、传感技术和计算机技术的科学领域，是一门跨学科综合性技术。2.2.2机械手的工作原理机械手是一种能自动化定位控制并可重新汇编程序以变动的多功能机器。它有多个自由度，可用来搬运物体以完毕在各个不同环境中的工作。工业机械手是近似自动控制领域中出现的一项新技术，并已成为现代制造生产系统中的一个重要组成部分。机械手重要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业规定而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完毕各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度 。为了抓取空间中任意位置和方位的物体，需有6个自由度。自由度是机 械手设计的关 键参数。自由 度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有23个自由度。控制系统是通过对机械手每个自由度的电机的控制，来完毕特定动作。同时接受传感器反馈的信息，形成稳定的闭环控制。控制系统的核心通常是由单片机或dsp等微控制芯片构成，通过对其编程实现所要功能。机械手的迅速发展是由于它的积极作用正日益为人们所结识。其一，它能部分代替人工操作；其二，它能按照生产工艺规定，遵循一定的程序、时间和位置来完毕工件的传送和装卸；其三，它能操作必要的机具进行焊接和装配。因此，它能大大地改善工人的劳动条件，显著地提高劳动生产率，加快实现工业生产机械化和自动化的步伐。因而，受到各先进工业国家的重视，并投入了大量的物力和财力加以研究和应用。特别在高温、高压、粉尘、噪音以及带有放射性和污染场合，应用得更为广泛。在我国，近几年来也有较快的发展，并取得一定的成果，受到各工业部门的重视。本项目规定设计的机械手模型可以归为一类，即通用机械手。在现代生产公司中，自动化限度较高，大量应用机械手。通过本次设计，可以增强对工业机械手的结识，同时并熟悉掌握PLC技术、位置控制技术、气动技术等工业常用的技术2.2.3机械手的发展趋势 随着现代工业技术的发展，工业自动化技术越来越高，人工工作环境和工作内容也规定抱负化简朴化，对于一些往返的工作有机械手远程控制或自动完毕显得非常重要。这样可以避免一些人不能接触的东西对人体的伤害，如：冶金，化工，医药，航天等。代表当代最先进的技术在日本，他的自动化。人性化让人叹为观止，这些技术依赖于控制理论、新材料科学，它是融合现在尖端技术的现代机器。我国也在陆续在工业中有所应用，对于自动控制，柔性制造系统中应用更为广泛，但我国的自动化技术有待提高发展趋势是工作强多高灵活性强，准确可靠，可以自动检测并下达动作命令，融入先进的人工智能使人只做平时的简朴维护，这也是现代工厂的发展趋势。此外，还应大力研究伺服型、记忆再现型，以及具有触觉、视觉等性能的机械手，并考虑与计算机联用，逐步成为机械制造系统中的一个基本单第三章 系统设计3.1 系统方案分析设计3.1.1控制规定运用MCGS组态软件设计一机械手组态控制系统，机械手可以上下、左右移动；运用上下、左右限位开关控制机械手启停；机械手从原点开始，按以下动作进行：原点启动下行（到下限位停）抓工件上行（到上限位停）右行（到右限位停）下行（到下限位停）放工具上行（到上限位停）左行（到左限位停）。在机械手运营过程中，任何时候都可以运用急停按钮，停止机械手动作。（一）运用PLC编写程序控制组态画面中变量的变化（二）运用PLC的输入信号控制组态画面，也可运用组态中各软按钮控制PLC程序的运营和组态运营3.1.2 方案设计运用MCGS组态软件设计一机械手组态控制系统,运用机械手上下左右移动碰到的限位开关作为系统的输入信号。系统设立一个启动按钮和一个急停按钮来控制系统的启动和停止。系统组态软件设计成一个机械手画面，通过动画连接和脚本程序。与PLC的联合调试 使系统达成可以在MCGS系统中监控机械手的运动。同时可以运用PLC程序控制组态画面的规定。图3-1 图3-2 3.2 硬件设计3.2.1 输入/输出端子地址分派代号名称输入编号代号名称输出SB1启动按钮X0KM1机械手上行Y002SB2停止按钮X1KM2机械手下行Y003SQ1下限行程X2KM3机械手左行Y004SQ2上限行程X3KM4机械手右行Y005SQ3左限行程X4KM5抓工件Y006SQ4右限行程X5KM6放工件Y0073.2.2 PLC接线图3.3 系统程序设计 GX Developer是三菱PLC的编程软件。合用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能。 GX Developer的特点1. 软件的共通化 GX Developer可以制作Q系列，QnA系列，A系列（涉及运动控制（SCPU）,FX系列的数据,可以转换成GPPQ,GPPA格式的文档。 此外，选择FX系列的情况下，还能变换成FXGP(DOS),FXGP(WIN)格式的文档。 2. 运用Windows的优越性，使操作性奔腾上升可以将Excel,Word等作成的说明数据进行复制，粘贴，并有效运用。 3. 程序的标准化 (1) 标号编程 用标号编程制作可编程控制器程序的话，就不需要结识软元件的号码而可以根据标示制作成标准程序。 用标号编程做成的程序可以依据汇编从而作为实际的程序来使用。 (2) 功能块（以下，略称作FB） FB是以提高顺序程序的开发效率为目的而开发的一种功能。把开发顺序程序时反复使用的顺序程序回路块零件化，使得顺序程序的开发变得容易。此外，零件化后，可以防止将其运用到别的顺序程序时的顺序输入错误。 (3) 宏 只要在任意的回路模式上加上名字（宏定义名）登录（宏登录）到文档，然后输入简朴的命令就可以读出登录过的回路模式，变更软元件就可以灵活运用了。 4. 可以简朴设定和其他站点的链接 由于连接对象的指定被图形化而构筑成复杂的系统的情况下也可以简朴的设定。 5. 可以用各种方法和可编程控制器CPU连接 (1) 经由串行通讯口 (2) 经由USB (3) 经由MELSECNET/10(H)计算机插板 (4) 经由MELSECNET()计算机插板 (5) 经由CC-Link计算机插板 (6) 经由Ethernet计算机插板 (7) 经由CPU计算机插板 (8) 经由AF计算机插板 6. 丰富的调试功能 (1) 由于运用了梯形图逻辑测试功能，可以更加简朴的进行调试作业。 (a) 没有必要再和可编程控制器连接。 (b) 没有必要制作条使用的顺序程序。 (2) 在帮助中有CPU错误，特殊继电器/特殊寄存器的说明，所以对于在线中发生错误，或者是程序制作中想知道特殊继电器/特殊寄存器的内容的情况下提供非常大的便利。 (3) 数据制作中发生错误况时，会显示是什么因素或是显示消息，所以数据制作的时间可以大幅度缩短。 3.3.1 常用编程方法介绍1 经验设计法在一些典型的控制环节和电路的基础上,根据被控制对象对控制系统的具体规定,凭经验进行选择、组合。有时为了得到一个满意的设计结果,需要进行多次反复地调试和修改,增长一些辅助触点和中间编程元件。这种设计方法没有一个普遍的规律可遵循,即具有一定的试探性和随意性,最后得到的结果也不是唯一的,设计所用的时间、设计的质量与设计者经验验多少有关。经验设计法对于一些比较简朴的控制系统的设计时比较有效的,可以收到快速、简朴的效果。但是,由于这种方法重要时依靠设计人员的经验进行设计,所以对设计人员的规定也比较高,特别时规定设计者有一定的实践经验,对工业控制系统和工业上常用的各种典型环节比较熟悉。对于比较复杂的系统,经验法一般设计周期长,不易掌握,系统交付使用后,维护困难。所以,经验法一般只适合于比较简朴的或与某些典型系统相类似的控制系统的设计。 2 接触器-继电器法接触器-继电器法就是依据所控制电器的接触器-继电器控制线路原理图，用PLC相应的符号和功能相称的器件，把本来的接触器-继电器系统的控制线路直接翻译成梯形图程序的设计方法。接触器-继电器法特别适合于初学者编程设计使用，也特别适合对原有旧设备的技术革新和技术改造。3 顺序控制法顺序控制法就是在生产控制过程中，按照生产工艺所规定的动作规律，在各个输入控制信号的作用下，根据所需要的状态和时间顺序，在生产过程中的各个输出执行机构自动地按照预先规定的顺序有环节地进行操作。顺序功能图法是一方面根据系统的工艺流程设计顺序功能图,然后再依据顺序功能图设计顺序控制程序。在顺序功能图中,在实现转换时使前级步的活动结束而使后续步的活动开始,步之间没有重叠。这是系统中大量复杂的连锁关系在步的转换中得以解决。而对于每一步的程序段,只需解决极其简朴的逻辑关系。因而这种编程方法简朴易学,规律性强。设计出的控制程序结构清楚、可读性好,程序的调试和运营也很方便,可以极大地提高工作效率。4 逻辑设计法工业电气控制线路中,有不少都是通过继电器等电气元件来实现,而继电器,交流接触器的触点都只有两种状态即吸合和断开,因此,用“0”和“1”两种取值的逻辑代数设计电气控制线路时完全可以的,PLC的初期应用就是替代继电器控制系统,因此用逻辑设计方法同样也合用于PLC应用程序的设计。当一个逻辑函数用逻辑变量的基本运算式表达出来后,实现这个逻辑函数的线路就拟定了。当这种方法使用纯熟后,甚至梯形程序也可以省略,可以直接写出于逻辑函数和表达式对用的指令语句程序。用逻辑设计法设计PLC应用程序的一般环节如下:第一步：列出执行元件动作节拍表第二步：绘制电气控制系统的状态转移图;第三步：进行系统的逻辑设计;第四步：编写程序;第五步：对程序检测、修改和完善。 3.3.2流程图该系统采用顺序控制法，在顺序功能图中,在实现转换时使前级步的活动结束而使后续步的活动开始,步之间没有重叠。这是系统中大量复杂的连锁关系在步的转换中得以解决。3.3.3梯形图用三菱PLC的编程软件GX Developer编的梯形图 3.3.4 语句表3.4 MCGS组态软件MCGS（Monitor and Control Generated System，通用监控系统）是一套用于快速构造和生成计算机监控系统的组态软件。它可以在基于Microsoft的各种32位Windows平台上运营，通过对现场数据的采集解决，以动画显示、报警解决、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，在自动化领域有着广泛的应用。其重要特性和功能大体为：具有简朴灵活的可视化操作界面、实时性强、有良好的并行解决性能、有丰富生动的多媒体画面、开放式结构、广泛的数据获取和强大的数据解决功能、完善的安全机制、强大的网络功能、多样化的报警功能、支持多种硬件设备、方便控制复杂的运营流程、良好的可维护性和可扩充性、设立对象元件库组态工作简朴方便、能实现对工控系统的
