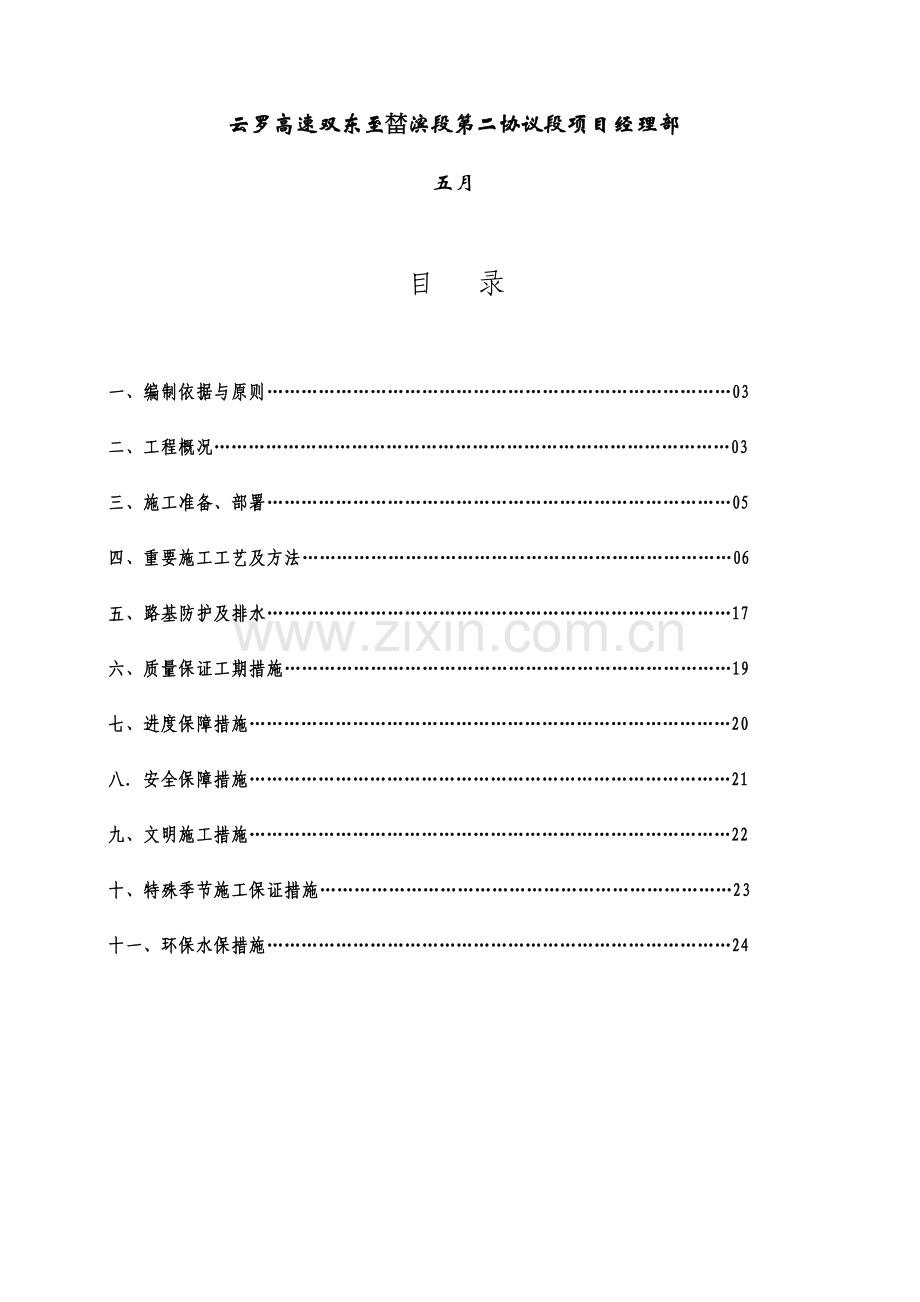

云罗高速公路双东至榃滨段第二协议段 高填方路堤专项施工方案广东省长大公路工程有限公司云罗高速双东至榃滨段第二协议段项目经理部五月目 录一、编制依据与原则03二、工程概况03三、施工准备、部署05四、重要施工工艺及方法06五、路基防护及排水17六、质量保证工期措施19七、进度保障措施20八安全保障措施21九、文明施工措施22十、特殊季节施工保证措施23十一、环保水保措施24路基高填方路堤专项施工方案一、编制依据与原则1、编制依据（1）云罗高速公路双凤至榃滨段第二协议段两阶段施工图设计，施工承包协议；（2）中华人民共和国交通部及有关部委颁发的现行公路工程施工技术规范、规程、验收标准及相关文献；（3）法律、法规对质量、水土保持、环境保护、安全管理的规定；（4）本公司人员素质、技术装备、财务能力、资金状况等综合情况及可调用到本工程的各类资源；（5）本公司拥有的施工工艺、施工方法成果、机械设备、管理水平、技术装备及数年积累的类似工程施工经验。（6）广东省长大公路工程有限公司ISO9001-2023质量体系文献及质量手册。2、编制原则（1）严格遵守招标文献明确的设计规范，施工规范和质量评估验收标准。（2）坚持技术先进性，科学合理性，经济合用性，安全可靠性与实事求是相结合。（3）对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理的原则。二、工程概况1、概况：广东云浮（双凤）至罗定（榃滨）高速公路起于云浮市郁南县东坝镇双凤管理区，北接广梧高速公路河口至双凤段，经郁南县的东坝镇、宋桂镇、河口镇和罗定市的华石镇、双东镇、附城乡、榃滨镇，止于广东和广西两省交界处的罗定市榃滨镇的杨梅坑附近，与广西境内在建的筋竹至岑溪高速公路相接。路线中段在罗定市华石镇的莫村东北侧与规划的江门至罗定高速公路、云浮至阳江高速公路罗定至阳春段形成“十”字交叉。云罗高速公路双凤至榃滨段第二协议段主线位置桩号为K34+000K54+970，长20.97km，沿途经大步塘、蛇塘、凤凰寨、荔枝塘、二步水、银竹根、木坪咀、鸦卓斗、船地等行政村。本协议段内属于高填方路堤重要有21处，合计2824.5米，具体分布情况见下表：云罗高速公路第二协议段高填方路堤设计情况一览表序号起讫桩号长度（m）最大路堤高度（米）备注（路基处治措施）1K34+000-K34+10610613.7冲击式压路机补强压实2K37+271-K37+467.5196.516.0冲击式压路机补强压实3K39+730-K39+8209020.4冲击式压路机补强压实4K40+050-K40+0823214.0冲击式压路机补强压实5K40+490-K40+67018015.4冲击式压路机补强压实6K41+020-K41+24222215.9冲击式压路机补强压实7K41+377-K41+58520817.0冲击式压路机补强压实8K41+808-K42+01220422.0冲击式压路机补强压实+高强土工格栅9K42+146-K42+28213618.0冲击式压路机补强压实10K42+510-K42+5908020.3冲击式压路机补强压实11K44+135-K44+2188327.2冲击式压路机补强压实+高强土工格栅12K44+310-K44+51420428.3冲击式压路机补强压实+路基底部加固填石+高强土工格栅13K44+646-K44+6803417.5冲击式压路机补强压实14K44+822-K44+8704833.1冲击式压路机补强压实+路基底部加固填石+高强土工格栅15K44+910-K44+9807032.5冲击式压路机补强压实+路基底部加固填石+高强土工格栅16K47+870-K48+05018032.0冲击式压路机补强压实+路基底部加固填石+高强土工格栅17K48+350-K48+56021048.5冲击式压路机补强压实+路基底部加固填石+高强土工格栅18K49+090-K49+21012047.5冲击式压路机补强压实+路基底部加固填石+高强土工格栅19K49+418-K49+53011229.0冲击式压路机补强压实+路基底部加固填石+高强土工格栅20K50+250-K50+47422424.0冲击式压路机补强压实+路基底部加固填石+高强土工格栅21K50+590-K50+6758526.4冲击式压路机补强压实+高强土工格栅2、地形和气侯条件沿线以侵蚀丘陵为主，地形起伏较大。项目区河流多发源于大云雾山、云开大山及其余脉，略呈辐射状，多直接或间接汇入西江。路线区属亚热带季风气候，气候温和、雨量充沛。3、施工规定和技术保证条件（1）施工规定：工程责任明确，高度重视，贯彻到位。施工技术交底到位。（2）技术保证条件：、高填方路基基底换填解决规定严格保证干水条件作业，如换填基坑积水严重，应开挖临时排水沟排水或采用抽水机抽水等多种措施进行解决。、换填层规定分层填筑并严格压实，分层厚度不宜大于30cm，其中换填土层规定为砂性土或全-强风化岩块，压实度不小于93%，换填及填筑石料规定按沉降差法进行控制。、高填方基底换填及堤身填筑过程中，规定严格做好临时排水措施。如遇地面或山坡坡面有山水渗流的情况，应及时告知各方调整填筑方案。、土工格栅铺设时规定严格张拉紧，不得有任何松弛，并及时固定U型钉。、在达成规范规定的压实度标准后方可采用高性能压路机进行补强压实，补压细节严格按照设计文献执行。、施工过程中应严格按设计规定对各段高填方路基进行监测并保证监测频率，如监测数据超过规范允许值应立即停工并及时告知业主、设计及监理单位等各方进行分析解决。三、施工准备、部署1、施工准备、对设计文献进行现场调查与核对，预先做好排水设施，永临结合设计排水系统。开工前，先调查山体在自然状态下的稳定状况，分析施工期间路堤的稳定性，发现问题及时加固解决；、复测已经完毕、水准点及导线网的布设满足施工需要；、项目部根据相关技术规范，完毕对施工班组下发技术交底工作；、机械设备已就位，满足施工规定；机械设备投入一览表设备名称 规格型号 单位 数量 设备名称 规格型号 单位 数量 履带挖掘机300 台 8空压机VY9-A、台 2推土机TY320台 6平地机PY180台5振动压路机YZ25台 10自卸汽车T815S1台 30重型羊足碾YZT25Y台 1洒水车ZQ140/47台 4钢轮压路机YZ10B台 5装载机ZL50C台4强夯机W200A台 1、原材料已进场，并实验合格。2、施工部署及人员安排、总体施工流程：路基表层解决 第一层填筑压实 沉降观测 第二层填筑压实 沉降观测循环压实及观测。、人员安排：项目部人员配置一览表序号姓名担任职务序号姓名担任职务1吴定略项目经理5何再佳测量工程师2陈瑞礼技术负责人6邱杰汉实验工程师3杨文亚质量负责人7黄才荣专职安全员4肖鸿敏安全负责人8王佳现场负责人四、重要施工工艺及方法1、路基填筑表层解决、土质地基表层为旱地清表30cm，水田清表50cm，清表后使用高性能压实机补强压实，压实度不小于93%，地基承载力不小于设计值。、地面自然坡度缓于1:5时，清除表面草皮、植被并压实后直接填筑路基；若地面自然坡度陡于1:5时，原地面开挖宽度不小于2m的台阶，当基岩斜坡上的覆盖较薄时，将其清除后挖（凿）台阶。、清表、清淤土方进行集中堆弃，用于后期防护和排水工程的培土植草。、当路基表层清表之后，地基承载力小于设计值的应进行相应的解决，结合本标段的实际情况，重要的解决方式分为2种，清淤换填与预应力管桩。、在压实质量合格后，按照设计规定位置沿路基横向铺设土工格栅，并注意格栅间拉直平顺。施工土工格栅是要注意以下几点：a、格栅的纵、横向接缝可采用尼龙绳或涤纶线缝接或U型钉连接等方法使格栅连成整体，格栅间互相搭接宽度不小于20cm,在受力方向连接处的强度不得低于材料设计抗拉强度。格栅严禁扭曲、皱褶、重叠，铺设时应用手拉直，使格栅平顺均匀，铺好的土工格栅每隔2.0m用钉头固定填方表面。b、土工格栅上、下侧填料的最大粒径不得大于规范规定的路床范围内的粒径规定，在距格栅层8cm内的填料粒径不得大于6cm。c、格栅铺完后，应及时填筑填料，每层按照“先两边，后中间”的原则对称进行，严禁先填路堤中部。填料不允许直接卸在格栅上，必须卸在已摊铺的土面上，卸土高度不大于1米。一切车辆、施工机械不得直接在铺好的土工格栅上行走，只允许沿路堤轴线方向在土面上行驶。2、高填方路堤施工方法、高填方路堤施工，集中力量连续快速施工，分层分段完毕；、高填方路堤基底及路堤每一层施工完毕后，需将该层宽度，填筑厚度压实厚度，逐桩标高和压实度等检测资料报监理工程师审查批准后，才干进行下一循环的施工；、高填方路堤的基底承受的荷载较大，施工前对路基进行稳定性验算和基底承压强度验算检查。对于软弱地基如常规压实仍不能满足规定，应对地基进行地基加固解决。、高填方路堤的地基土体，由于填筑体对其施加了较大的压力会产生压缩变形，填筑体在自重的作用下也会压密变形，这两个变形的完毕都需要较长时间才干完毕，并逐步达成稳定。因此为保证高填方路堤的工程质量，必须优先施工。3、施工工序高填方路堤施工的工艺流程为：施工准备 运料 摊铺 大粒径石料破碎 采用细粒料填空隙 局部找平 碾压 局部空隙细料找平 碾压 检测 下一循环施工。4、路基填筑施工中采用横断面全宽、纵向分层填筑方法施工。填料采用挖掘机配合自卸汽车运送，推土机、平地机进行摊铺，分层填筑，振动压路机碾压。依据“三阶段、四区段、八流程”作业法组织各项作业均衡进行，合理安排施工顺序、工序进度和关键工序的作业循环，做到挖、装、运、卸、压实等工序紧密衔接连续作业，避免施工干扰、交叉施工。其中：“三阶段”为准备阶段、施工阶段、竣工阶段；“四区段”为填筑区、平整区、碾压区、检查区；“八流程”为施工准备基底解决分层填筑摊铺平整碾压夯实检查签认路面整形边坡修整，。准备阶段路 基 填 筑 施 工施工阶段验收阶段摊铺区段填筑区段碾压区段检查区段施工准备基层解决分层填筑摊铺平整边坡修整路面整形碾压夯实检查签认高填方路堤按路基平行线分层控制填土、石标高，分层进行平行摊铺，压实方法、虚铺厚度按照实验段拟定的参数进行控制。路基填筑施工流程框图如下：采用土方填筑土方路基施工质量检测指标项次检查项目规定值或允许偏差检查频率和方法1压实度(%)零填及挖方(m)00.30按附录B检查密度法：每200m每压实层测4处00.8096填方(m)00.80960.801.50941.5093弯 沉(0.01mm)不大于设计规定值按附录I检查3纵断高程(mm)10，15水准仪：每200m测4断面4中线偏位(mm)50经纬仪：每200m测4点，弯道加HY、YH两点5宽度(mm)符合设计规定米尺：每200m测4处6平整度(mm)153m直尺：每200m测2处10尺7横坡(%)0.3水准仪：每200m测4个断面8边坡符合设计规定尺量：每200m测4处a 填方路基必须按路面平行线分层控制填土高度，填方作业分层进行摊铺；b为保证修整路基边坡后的路堤边沿有足够的压实度，每层填料铺设的宽度，每侧应超过路堤的设计宽度500mm；c路堤填土高度小于800mm时，对于原地表清理和挖除之后的土质基底，应将表层翻松深300mm，然后整平压实。d路堤填土高度大于800mm时，应将路堤基底整平解决并在填筑前进行碾压，其压实度不应小于93%。e不同土质的填料应分层填筑，且应尽量减少层数，每种填料层总厚不得小于500mm；f土方路堤每层松铺厚度不宜超过30cm，填筑至路床顶面最后一层的压实层厚度不应小于10cm。碾压前先用推土机整平，并做成2%的横坡，碾压时轮迹应重叠20 cm宽。g地面自然横坡或纵坡陡于1:5时，应将原地面挖成台阶，台阶宽度应满足摊铺和压实设备操作的需要，且不得小于2m，台阶顶做成2%4%的内倾斜坡。砂类土上不挖台阶，将原地面以下2030cm的表土翻松。h压实设备无法压碎的大块硬质材料，予以清除或破碎，破碎后的硬质材料最大尺寸不超过压实层厚度的2/3，并均匀分部，以便达成规定的压实度。i填土路堤分几个作业段施工时，两个相邻段交接处不在同一时间填筑，则先填段应按1:1坡度分层留台阶；如两段同时施工，则应分层互相交叠衔接，其搭接长度不得小于2m。j用透水性较小的土填筑路堤时，应控制含水量在最佳含水量的2%范围内；当填筑路堤下层时，其顶部应做成2%的双向横坡；如填筑上层时，不应覆盖在由透水性较好的土所填筑的路堤边坡上。k在土石混合填料中不得采用倾填法施工，应分层填筑、分层压实。每层摊铺厚度应根据压实机械类型和规格拟定,不宜超过40cm。l天然土混合材料中所含石料强度大于200MPa时，石块的最大粒径不得超过压实层厚的2/3,超过的应清除；当所含石料为软质岩(强度小于15MPa)时，石料最大粒径不得超过压实层厚，超过的应打坏。压实后渗水性差异较大的土石混合填料应分层或分段填筑，不宜纵向分幅填筑。如确需纵向分幅填筑，应将压实后渗水良好的土石混合料填筑于路堤两侧。m路床顶面以下300800mm范围内应填筑符合路床规定的土并分层压实，填料最大粒径不大于100mm。n 在施工过程中对土的含水量应及时测定，及时调整，在接近最佳含水量时进行碾压。当超过最佳含水量+2%时，填料应进行翻晒或洒水。i路基表面整形压实后，无明显轮迹，无软弹和翻浆，边线顺直，边坡修整密实，坡面平顺稳定，曲线圆滑。采用石方填筑石方路基施工质量检测指标项次检查项目规定值或允许偏差检查方法和频率高速公路一级公路其他公路1压实度层厚和碾压遍数符合规定查施工记录2纵断高程（mm）+10，-20+10，-30水准仪：每200m测4断面3中线偏位（mm）50100经纬仪：每200m测4点弯道加HY、YH两点4宽度（mm）符合设计规定米尺：每200m测4处5平整度（mm）20303m直尺：每200m测2处10尺6横坡（%）0.50.5水准仪：每200m测4断面7边坡坡度符合设计规定每200m抽查4处、石料填筑，坡面采用大块石码砌。路基高度H5m时，填石边坡码砌厚度为1米，5mH12m时，填石边坡码砌厚度为2米。、路基填筑采用8m分级，最下一级边坡高度不大于12m，坡脚设立挡墙或护脚。、填石路基填筑时石块大面向下摆放平稳，紧密靠拢，所有缝隙用小石块或石屑填塞。超粒径石料在填筑前先进行破碎。所用填料粒径不大于30cm，最大粒径不宜超过层厚的2/3。路床底面一下40cm范围内，过渡层填料粒径应小于15cm。、填方路基以推土机、压路机为主，配以挖掘机和自卸车装运。摊铺采用推土机，压实采用大吨位压路机进行压实。密实度检测采用核子密度仪和K30荷载板相结合的方法，压实度以实验段所取得数据和下沉量控制，并采用灌砂法检测。路基基底及每层路堤施工完毕后，及时进行该层压实度检测。填方路基规定的层厚分层填筑压实，每填高2米还用冲击式振动压路机复压45遍。高填路堤土石方施工工艺框图复测、加密水准点控制分层厚度补充洒水或凉晒测量设立中线及边线填前碾压检测压实度自卸车卸填料推土机摊铺填料检测含水量平地机平整压路机碾压检测密实度进行下一层填筑地表清除、整平或换填控制边沿预留宽度否否5、 冲击碾压1、施工工序冲击碾压采用来回错轮的方式，轮迹之间互相重叠。纵向排列每次应错一轮宽，使每次能冲击工作面波峰,有助于冲击点的满布、均匀，增强整体效果，按此方法计算，整个场地所有压完1次为碾压一遍。第二遍时应由第一遍向内移动30cm宽进行冲击碾压,第三遍再回到第一遍的位置冲击碾压,依次进行至最终遍数。冲击碾压原理图示如下：冲击碾压示意图2、施工工艺用平地机对冲击碾压工作面进行清理，整平。 埋设观测点标志，冲击碾压前观测沉降标志的标高，并做好记录。 冲击压路机进行冲击碾压，机械行进速度在12-15km/h之间，从路基的一侧向另一侧转圈冲击碾压，冲击碾压顺序应符合“先路边，后中间”错轮进行，轮迹覆盖整个路基表面为冲碾一遍。 冲击碾压过程中假如因轮迹过深而影响压实进行时，可用平地机平整后再进行冲击碾压，若路基表面扬尘，可用洒水车适量均匀洒水继续冲碾。 冲击碾压结束，用平地机整平冲击碾压路段，然后采用振动压路机将路基表面碾压密实平整，若表土干燥，下面应适量洒水，以保证压实效果。3、质量检测沉降量检测沉降量检测重要是根据布设的沉降观测点，在冲击碾压前用水准仪测定沉降标志的标高，顺时针冲击碾压至5遍后，对沉降观测点标志观测一次标高，逆时针冲击碾压至10遍和10遍以后每冲击碾压一遍都进行标高观测，并作好记录。压实度检测，对每个断面检测2点，检测点的位置为距中线2/3的路基宽度（半幅宽度），左右各一点。冲击碾压5遍和10遍及10遍以后每冲击碾压一遍都做好压实度测定，直至冲击碾压合格。每一冲击碾压工作段完毕后，将检测结果分析整理，并做为工程质检资料的一部分进行保存。4、注意事项用冲击式压实机进行冲击碾压时，因机械的掉头范围过大，尽也许在路基形成较长的连续冲碾段后进行。不仅可以提高冲碾效率，也可以避免因过多的“接头”而影响路基的整体均匀性。因冲击式压实机的冲击能量大，路表50cm的土体含水量对冲击碾压的效果具有较大影响。含水量过大时，容易形成弹簧、翻浆等，故需严格控制路表以下50cm内的含水量。用冲击式压实机进行冲击碾压时，为了避免结构物遭到破坏，必须制定相应的措施，严格控制冲击碾压的范围。在距离结构物3-5m、暗涵顶面填土高度小于2m时，严禁用冲击式压实机进行冲击碾压作业。明涵顶面不得用冲击式压实机进行冲击碾压。当土体表面含水量较大时，假如用冲击式压实机进行冲击碾压，易形成表面推移，上层20cm左右的土体与下部土体产生脱离现象。因此，雨后或表面含水量较大时，采用晾晒或其他措施减少表面含水量，不宜直接用冲击式压实机进行冲击碾压作业。5、质量控制措施扬尘情况严重时应洒水。冲击碾压时注意冲击波峰，错峰压实，冲压5遍应改变冲压方向。施工过程中若出现“弹簧”现象，可暂停施工，采用相应的技术措施后方可继续施工。施工过程中须有专人负责记录，记录资料归档备案。冲击碾压边角及转弯区域采用其它措施压实，以达成设计标准。6、安全环保控制措施施工过程中合理安排施工时间，减少噪声与振动对环境的影响。施工单位须加强对员工的安全生产教育，树立安全第一的观念。操作机手在上机前必须经严格的培训，合格后方能上机。每台至少应配备2名操作机手，轮流进行作业，每名机手每次冲压时间不宜超过2h。冲击碾压范围内的出入口应有醒目的安全标记，严禁无关车辆与人员出入。在不断绝交通的情况下应采用交通安全措施，设立交通指示标志。夜间施工时，现场必须设立符合操作规定的照明设备与夜间警示标志。施工前查明冲击碾压范围内的地下管线及附近各种构造物,并根据构造物的类型采用相应的保护措施。施工前对拟保护的构造物，在保护范围的外围应设立明显的标记物。冲击碾压施工场地附近有构造物时，注意观测，发现异常情况时，立即中断施工，以避免构造物损伤。6、土工格栅铺设1.施工准备：对图纸进行核对；对人员进行岗位培训，使其熟悉掌握设计标准、质量标准和施工规范； 做好测最放线工作：依据设计文献规定的尺寸放出路堤边线，并设明显标志；铺设前进行下承层平整；材料实验检查。2.材料规定：必须按设计提供的型号规格选择土工格栅，并有厂家提供的产品合格证。土工合成材料为聚乙烯（PE）或其它高分子聚合物并加有一定的抗红外线助剂。土工格栅应符合交通工程土工合成材料 土工格栅（JT/T480-2023）和公路工程土工合成材料实验规程（JTGE50-2023）等相关规定和标准规定。3.施工工艺流程：施工准备下承层解决铺设土工格栅填土摊平碾压夯实边坡夯拍检测4.质量规定：a铺设土工格栅时应拉直平顺，紧贴下承层，不得有褶皱。下承层应平整，严禁有坚硬凸出物。下承层平整度不大于2cm。b土工格栅主受力方向沿路堤横向铺设，应直铺设到沟侧，土工格栅沿路基横向不宜搭接，沿路基纵向土工格栅之间的连接应牢固，纵向搭接上下层间搭接长度不小于10cm，采用高强塑料扎扣扎牢，扎扣每10cm一个，严禁用铁丝绑扎；之后沿搭接方向每隔2m设立一个门钉，门钉压入土中30cm；c土工格栅铺设后应及时进行填筑施工，以避免其受阳光长时间的直接暴晒，阳光直接暴晒的时间不能超过24小时，否则应拆除已铺设的土工格栅，重新铺设新的土工格栅。施工过程中，土工格栅不应出现任何损坏，否则应重新铺设。5.施工要点：宽度，搭接宽度，扎口绑扎，下承层平整度。6.土工格栅检测项目：项次检查项目规定值或允许偏差检查方法和频率权值1下承层平整度符合设计、施工规定每200m检查4处12搭接宽度（mm）+50，-0抽查223搭接缝错开（mm）符合设计、施工规定抽查224锚固长度（mm）符合设计、施工规定抽查237、纵横向填挖交界解决：（1）地面坡度超过1:5时，需要挖台阶，台阶宽度根据填土高度及地面坡度拟定，不小于2m，并设4%的反坡。（2）在填挖交界处向挖方方向超挖80cm深，横向超挖范围应挖至中央分隔带中部。（3）地面坡率大于1:3.5，根据填土高度和地面横坡情况以及地质情况设立2-4层土工格栅。其中纵向填挖交界处仅再上下路床底部设立两层土工格栅，长10m；横向填挖交界处除了在上下路床底部设立两层10m长土工格栅外，再由上到下开挖台阶上设立0-2层土工格栅，长6m，均对称布置于填挖交界处。全填方稳定路基不设土工格栅。（4）填方边坡高度大于12m时，对填挖交界处，每2m填高采用高性能压路机进行增强补压。（5）对于不稳定路基，需要设立挡土墙等支挡结构物。（6）当挖方区为土质时，应优先采用渗水性好的材料填筑，同时对挖方区路床0.8m范围内土体进行超挖回填碾压；当挖方区为坚硬岩石时，宜根据土石方调配情况采用填石路基。（7）施工中应根据地下水出露情况和沿途性质，设立完善的地下排水系统，除在边沟下设立纵向渗沟外，还应在填挖之间设立横向或纵向盲沟，将地下水引至路基外排水系统。8、路堤沉降与稳定监测：在高填方路堤施工中，通过建立观测点网，监控路基加载速度，水平位移量、垂直位移量按设计规定，以保证路基稳定。若工期允许，当填至路基顶部后，最佳要通过一个雨季后再进行路面施工，以便路堤有较长的自然沉降期，最终保证路基稳定性。（1）、沉降监测：、沉降板的位置埋设在已解决好的基底上，在埋设点地面铺设600600200mm规格的砂垫层，将沉降板平放在坑内，四周用黄砂填实并用水准仪校正水平，再回填土整平压实。、在施工填料过程中，应先在沉降板周边填料压实，以保护沉降板，护套管埋设于离底板30cm处。随时对沉降板要采用可靠的保护措施，如有损坏时立即报告工程师，在工程师的指示下立即修复，重新测定测点高程，并记录在案。、在施工期间，每填一层进行一次沉降观测，如两次填筑时间间隔较长，每3天需观测一次。路堤填筑完毕进入沉降预压期后，每隔14天观测一次，发现有沉降，应及时进行补填，始终保持设计规定的标高。、做好监测原始记录、沉降记录汇总表、沉降曲线图等资料以及完毕预压期的分析报告。（2）、稳定监测 、位移边桩采用钢筋砼预制桩，砼设计标号为25号，桩长1.7米，边长10cm，在桩顶预埋不易磨损的钢筋测头，且顶部划十字丝以利观测。埋入深度在地表以下1.5米，桩顶露出地面的高度20cm，埋置方法可采用打入或开挖埋设，埋置后的边桩周边要回填密实，桩周上部涂醒目颜色，顶盖插小红旗，以防止踩、碰、撞发生位移。、水平位移观测频率与测定期间和沉降监测同步。、水平位移的观测采用单三角前方交会法观测。观测精度小于1mm,所有位移观测完毕后，根据位移资料绘制成果曲线图：地面位移：荷载时间水平位移过程线。、每次观测后应及时整理、汇总测量结果，并报监理工程师。（3）、路堤填筑施工过程中填筑速率及地基变位的控制标准地基解决完毕后，应适时进行路堤填筑，填筑速率应动态控制，对于填筑高度在极限高度以下时，填筑速率可适当快些，但沉降量必须控制在允许范围内。当填筑高度超过极限高度时，在施工中如发现沉降或水平位移聚增或超过控制标准（一般路段沉降速率10mm/d，水平位移5mm/d）时，应加密测次，实行动态跟踪，分析因素，并立即报告监理工程师，必要时，按工程师的指示采用减缓填速或停填等措施，待变位速率减少到控制标准范围内时才可继续上一层的填筑。9、路堤边坡整修、按设计图纸规定检查路基的中线位置、宽度、纵坡、横坡、边坡及相应的标高。、在整修需加固的坡面时，预留出加固位置，对填土局限性或边坡受雨水冲刷形成小冲沟的地段，采用边坡挖台阶，分层填补，仔细夯实的方法解决。、路基两侧超填的宽度予以切除，边坡缺土时，要挖成台阶，分层填补夯实。、挂线进行边沟整修，路基整修完毕后，堆于路基范围的废弃土料弃置指定的弃土场。五、路基防护及排水本段路基防护及排水水工程有挡土墙、护坡、排水沟等，截水沟、排水沟超前进行，以便及早形成完善的排水系统。1、坡面防护根据计划进度及路基施工进展情况及时安排施工，施工前备好足量的合格原材料，测量放样后，对坡面刷坡清理，检查合格后开始砌筑施工，砂浆采用机械拌合，挤浆法砌筑。砌筑完毕，及时填土，植草绿化。（1）对于一般路基边坡，当填方路基边坡高度H4m时采用植草防护；当填方路基边坡高度4mH8m时，采用三维网植草防护；当填方路基边坡高度H8m时，坡面采用拱形骨架+喷播植草防护。（2）对于边坡平台、护坡道、排水沟外边沿至用地边界的范围内采用植本地野草防护。（3）当路基通过鱼（水）塘、水渠等浸水地段时，常水位以下及常水位+壅水高度以上0.5米均采用M7.5浆砌片石护坡防护。（4）对于沿线圬工挡土墙路段，在护坡道上植草和种植攀爬植物。对于挡土墙、轻质土路堤外的自然边坡，根据实际情况对其播灌木种子绿化防护。（5）植草时加入40%的灌木种子，搓和均匀，灌木种类应为本地易生长的低矮灌木。边坡植草（含拱架内植草）采用液压喷播植草。防护工程施工工艺框图2、边沟、排水沟、截水沟、跌水急流槽截水沟要先行施工，以便排除地表水，保证路基开挖工程顺利进行。边沟、排水沟、急流槽、超高排水等则根据路基成型情况及时穿插安排施工。、边沟施工规定a 挖方地段和填方地段均应按设计规定设立边沟，路堤靠山一侧应设立不渗水的边沟。b 边沟施工应符合设计规定和规范规定，边沟和涵洞结合处应与涵洞洞口建结构配合，以便水流通畅进入涵洞。c 平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟应适当加深，其增长值等于超高值，但曲线在坡顶时可不加深边沟。d 边沟采用浆砌片石对边沟进行铺砌时，应选用有平整面的片石，砌缝砂浆应饱满。e 边沟每隔20米设立一道沉降缝。、截水沟施工规定a截水沟的位置：截水沟的边沿离开挖方路基坡顶的距离，应符合设计规定。截水沟挖出的土，可在路堑与截水沟之间修成土台并进行夯实，台顶应筑成2%倾向截水沟的横坡。截水沟每隔20米设立一道沉降缝。b路基上方有弃土堆时，截水沟应离开弃土堆坡脚15m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡。c山坡上路堤的截水沟离开路堤坡脚不小于2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。d截水沟长度超过500m时应选择适本地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口。截水沟必须有牢固的出水口，并与其他排水设施平顺衔接。e为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固，地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的截水沟出水口，应采用加固措施防止渗漏和冲刷沟底及沟壁。、排水沟施工规定a 排水沟的线形规定平顺，尽也许采用直线形，转弯处宜做成弧形，其半径不小于10m，排水沟长度根据实际需要而定，通常不宜超过500m.。排水沟每隔20米设立一道沉降缝。b 排水沟沿路线布设时，应离路基坡脚不宜小于34m.c 当排水沟、截水沟、边沟因纵坡过大产生水流速度大于沟底、沟壁土的允许冲刷流速时，应采用边沟表面加固措施。、跌水与急流槽施工规定a 防滑平台一般2.53米设立一处。b 跌水与急流槽必须采用浆砌圬工结构，跌水的台阶高度可根据地形、地质等条件决定，多级台阶的各级高度可以不同，其高度与长度之比应与原地面坡度相适应。c 急流槽的纵坡应按设计规定进行施工，一般不宜超过1:1.5，同时应与天然地面坡度相配合。当急流槽较长时，槽底可用几个纵坡，向下逐渐放缓。当急流槽较长时，应分段砌筑，每段不宜超过10m，接头用防水材料填塞,密实无空隙。d 急流槽的砌筑应使自然水流与涵洞进、出口之间形成一个过渡段，基础应嵌入地面以下，其底部应按设计规定砌筑抗滑平台并设立端护墙。e 路堤边坡急流槽的修筑，应能为水流入排水沟提供一个顺畅通道，路缘石开口及流水进入路堤边坡急流槽的过渡段应连接圆顺。六、质量保证工期措施： 施工过程中把工程质量管理贯彻到施工全过程中，争创本优质工程，树立精品意识，创精品工程是本项目部的宗旨。为此我部推行全面质量管理，进行全员质量意识教育，提高全员质量意识，建立质量保证体系，开展质量前期控制、后期检查，健全检测制度，形成检测网络，使全体施工人员养成严格执行各项质量检测制度的自觉性。对每道工序、每个部件、进行自检，经质检部门检测合格报监理工程师检查认可后，方可进行下道工序的施工，保证工程质量。其措施如下：（一）、从组织机构保证：建立、健全由项目经理挂帅的质量保证体系和自上而下分级质量管理网络。项目经理部设立质检部，由专业技术人员组成，由总工程师领导，向项目经理负责；各施工分队设立质检组，由质检部领导，向总工程师负责；生产班组设立质检员，由质检组领导，向施工分队负责（见质量保证体系）。（二）、从制度上保证：一方面是推行全员的质量意识教育制度，加强意识教育，树立“百年大计，质量第一”的质量意识；组织员工学习有关的标准和施工规范，明确质量规定，培养员工建设优良工程的自觉性和积极性。二是严格执行质量检测和监督制度。项目经理部设立工地实验室，按规范的规定进行土工击实实验，无论是借土场、挖方路段的土方都应进行土工击实实验，以实验成果指导施工，对于实验不合格材料，均作弃方解决，杜绝进场。并根据业主的规定，采用平行实验，保证实验数据准确、真实。质检部和质检组坚持定期和不定期地组织质量和抽查，发现问题，及时解决，必须返工的坚决返工，消除一切也许存在的质量隐患。三是坚持“职责明确、责任到人”的部门岗位责任制，贯彻该制度，提高员工的积极性、自觉性和积极性。四是全面推行施工质量评选和奖惩制度。项目经理部定期组织各生产班组，各施工队进行施工质量评选，奖优罚劣，以提高全员争优创优的积极性。 （三）、从施工操作工艺上保证：开挖土方时认真控制开挖范围及放坡坡度，不超挖，不欠挖，填方施工前先清除虚土杂物，严格控制填土含水量，分层填筑，分层压实，分层检测，保证填土密实度达成设计和规范的规定。土方施工还应在施工过程中同步完善工作面排水系统，注意土层表面平整，保证排水坡度，做到工作面内无积水。每一道工序的施工，都必须建立在前一道工序达标的基础上。（四）、本项目的总体质量保证体系为“公司自检、社全监理、业主管理、政府监督”我部在施工过程中将严格执行工程质量自控、监控、管理和监督的关系，无论何时，以坚持质量第一为方针。每一道工序的竣工，都必须通过施工员、实验员、质量检查员、总工程师、业主派驻的监理工程师的检查和签证，填写完整的施工表格和施工日记，缺一不可。七、进度保障措施：工程项目的进度管理，就是按施工协议规定的工期竣工。鉴于本协议段工程任务重、工作紧，制定切实可行的保证措施是十分必要的。要充足发挥专业队伍骨干力量和
