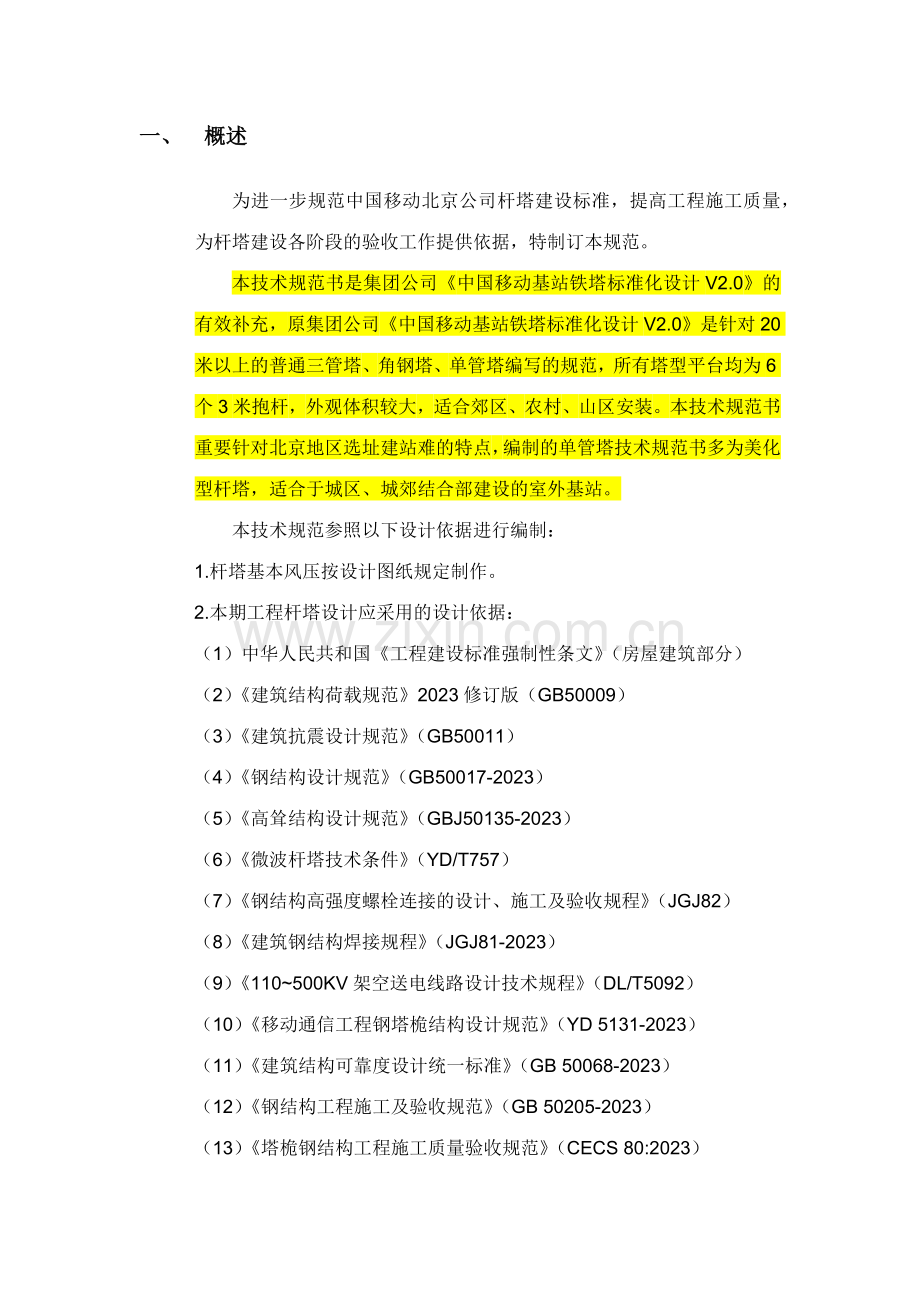

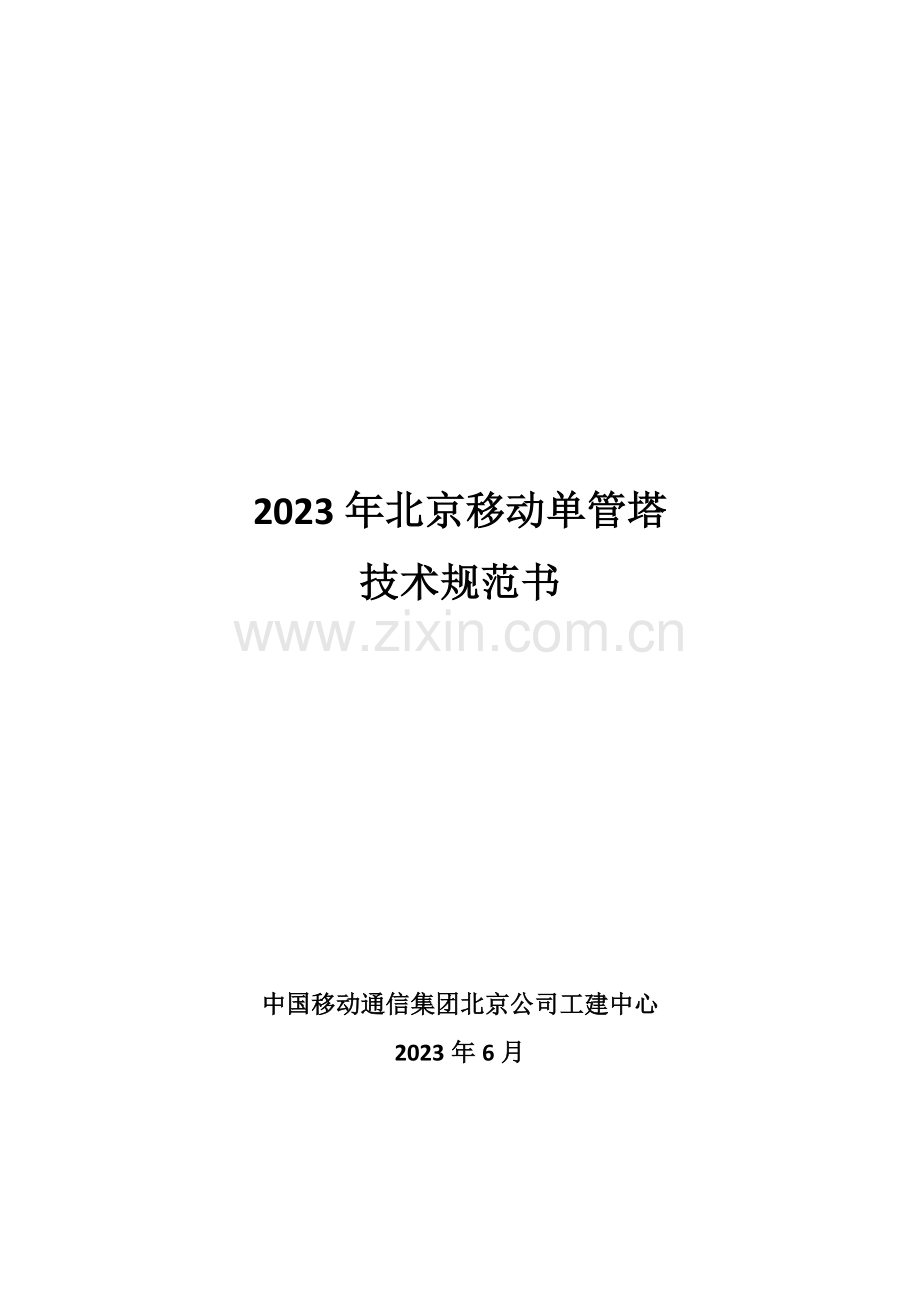

2023年北京移动单管塔技术规范书中国移动通信集团北京公司工建中心2023年6月一、 概述为进一步规范中国移动北京公司杆塔建设标准，提高工程施工质量，为杆塔建设各阶段的验收工作提供依据，特制订本规范。本技术规范书是集团公司中国移动基站铁塔标准化设计V2.0的有效补充，原集团公司中国移动基站铁塔标准化设计V2.0是针对20米以上的普通三管塔、角钢塔、单管塔编写的规范，所有塔型平台均为6个3米抱杆，外观体积较大，适合郊区、农村、山区安装。本技术规范书重要针对北京地区选址建站难的特点，编制的单管塔技术规范书多为美化型杆塔，适合于城区、城郊结合部建设的室外基站。本技术规范参照以下设计依据进行编制：1. 杆塔基本风压按设计图纸规定制作。2. 本期工程杆塔设计应采用的设计依据：（1） 中华人民共和国工程建设标准强制性条文（房屋建筑部分）（2） 建筑结构荷载规范2023修订版（GB50009）（3） 建筑抗震设计规范（GB50011）（4） 钢结构设计规范（GB50017-2023）（5） 高耸结构设计规范（GBJ50135-2023）（6） 微波杆塔技术条件（YD/T757）（7） 钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82）（8） 建筑钢结构焊接规程（JGJ81-2023）（9） 110500KV架空送电线路设计技术规程（DL/T5092）（10） 移动通信工程钢塔桅结构设计规范（YD 5131-2023）（11） 建筑结构可靠度设计统一标准（GB 50068-2023）（12） 钢结构工程施工及验收规范（GB 50205-2023）（13） 塔桅钢结构工程施工质量验收规范（CECS 80:2023）（14） 移动通信工程钢塔桅结构验收规范（YD 5132-2023 ）（15） 六角头螺栓-A级和B级（GB 5782-2023）（16） 六角头螺栓-C级（GB 5780-2023）（17） 碳素结构钢（GB 700-2023）（18） 低合金高强度结构钢（GB/T 1591-1944）（19） 优质碳素钢结构（GB/T 699-1999）（20） 碳钢焊条（GB 5117-1995）（21） 低合金钢焊条（GB 5118-1995）（22） 其他相关现行设计规范和地方建设标准。杆塔生产厂家在制作加工、安装过程中，在有行业标准和公司标准的情况下，应优先采用，但不得低于本文献及现行国家规范或建设部强制性条文、地方性强制性条文。二、 杆塔生产厂家的职责及工作范围（1） 负责查勘站点。（2） 负责提供满足杆塔工艺规定的杆塔加工安装并对杆塔安全负全责。（3） 负责终验前杆塔的所有维护工作。（4） 负责交验后正常使用中杆塔出现的质量及安全问题。（5） 杆塔预埋件由建设方委托的基础施工单位负责定位、安装。（6） 塔下避雷接地网由建设方委托的基础施工单位负责施工安装。（7） 建设方根据需要提供杆塔所在地的地质气象资料。以上红底部分文字请与工建中心核对贯彻。杆塔生产方上述文献的形式和内容应尽量具体和易于理解，满足设计、安装、维护技术人员的工作需要。杆塔生产方也可对分工界面以书面形式提出规定。三、 天线规格10米杆塔顶部安装集束天线，集束天线规格见下表。20米以上单管塔通常设计为24层抱杆，其中一层安装GSM900天线、其余两层分别安装GSM1800M天线和TD-SCDMA天线，安装天线抱杆数量建议按照每层3副以上设计（涉及3副）。单频单极化天线见下表：单频双极化天线、双频双极化见下表：四、 风压及钢材技术规定风压规定：依据建筑结构荷载规范（GB 50009-2023）中全国各城市的50年一遇雪压和风压表得到北京风压设计标准为0.45kN/m。以上所有类型单管塔均以此为设计标准。钢材技术规定：（1） Q235及Q345钢材之狼标准应分别符合现行国家标准碳素结构钢GB/T 700。低合金高强度结构钢GB/T 1591的规定。（2） 直缝电焊钢管应符合直缝电焊钢管GB/T 13793-2023的规定，外径和壁厚允许偏差级别为“高精度（PD.C/PT.C）”。（3） 钢板厚度的负偏差不应大于厚度的10%且不能超过0.5mm。（4） 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，且伸长率不应小于20%；钢材应有良好的焊接性和合格的冲击韧性。五、 工程技术规定1、 塔高（不含避雷针、避雷器）为10米、20米、25米、30米、35米，其中10杆塔不需安装平台，安装集束天线。20米杆塔塔顶安装集束天线，下方为一层3根抱杆。25米杆塔需安装两层抱杆，每层3根抱杆。30米、35米杆塔需安装4层抱杆（2层3米长抱杆、2层1米长抱杆），2层平台。2、 除10米杆塔以外，其余杆塔每层考虑安装3副天线及支架，3个支架的分布根据工艺规定图。天线支架规格及长度按设计图纸。3、 本杆塔系列为热镀锌螺栓装配式结构。4、 塔体材料：（1） 钢材：除塔柱及法兰材料采用Q345B刚才外，其他构件材料均采用Q235B钢；（2） 螺栓：塔柱连接螺栓采用8.8级承压型高强度螺栓，其它连接均采用4.8级螺栓；法兰螺栓为双螺母；地脚锚栓为Q235B钢；（3） 焊条：均采用E-43焊条；5、 构件长度偏差：当总长L5m时为2mm，当L5m时为3mm。6、 法兰盘上孔距：单个法兰盘上孔距：0.7mm；组合构件各法兰盘相相应的孔距；当孔距21.5mm时为1.5mm；当孔径26mm时为2.0mm.7、 用直尺检查法兰盘平面间隙：在法兰孔范围内间隙：不大于1.2mm；在法兰盘边沿处间隙：不大于1.5mm。8、 材料长度一律以放样为准，并参考材料表精确到毫米。9、 简体焊缝均全焊透，焊缝质量等级不低于二级。焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合建筑钢结构焊接技术规程（JGJ81-2023）的规定。10、 简体焊缝质量检查应采用超声波探伤进行内部缺陷的检查。其内部缺陷分级及探伤方法应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级法（GB11345）或钢熔化焊对接接头射线照相和质量分级（GB3323）的规定。11、 所有构件均采用热镀锌。镀锌表面应具有实用性光滑，在连接处不允许有毛刺、满瘤和多余结块，并不得有过酸洗或露铁等缺陷。锌附着量应不低于610g/，其均匀性和附着性应符合规范规定。12、 杆塔生产单位应对塔身及平台进行预装。13、 如设计所采用材料规格难以采购等因素，杆塔厂家需使用替代材料的，必须经设计单位确认。14、 普通螺栓规格多的可按间隔10mm为调整，但拧螺母后外露长度不小于3扣，露长均匀。螺栓丝扣不得进入剪切面，安装时如发现不符应及时调换。15、 法兰接触面应有75%以上的面积紧贴，用0.3mm塞尺检查，其塞入面积小于25%，边沿间隙不应大于0.8mm，简体圆度允许偏差小于d/500。高强度螺栓应进行螺栓连接摩擦面的抗滑移系数实验（u=0.35），螺栓抽查数量不应小于10%。16、 8.8级高强度螺栓预拉力P分别为：M20螺栓：P=110KN；M24螺栓：P=155KN。17、 所有角焊缝均为满焊。未注明角焊缝厚度为：双面焊，板厚的0.7；单面焊，板厚的1.2。但最低不小于4mm。18、 杆塔避雷：由避雷针底部采用铜铁接头通过两根70mm铜芯线或40mm4mm镀锌扁铁，沿塔体内两侧而下，每隔1m设一个固定点，与基础接地网连通，接地电阻规定5欧姆。19、 单管塔的爬梯设计必须保证和保养人员能安全、方便的进行操作。塔内要有低压照明。20、 杆塔的垂直度偏差应不大于塔高的1/1500。相邻两段垂直偏差应小于段高的1/1000。21、 塔柱法兰螺栓用双螺母锁紧，当采用承压型高强度螺栓时，螺栓预紧力应达成规范的规定。其它螺栓穿入方向应一致、合理，拧紧后外露长度为2至3扣。22、 承压型高强度螺栓的检测由建设方委托第三方进行，假如检测结果不合格，检测所发生费用由杆塔厂家承担。23、 杆塔安装时，严禁强行组装及现场火曲、钻孔。24、 塔内照明电器均采用低于24伏的防爆灯，照明变压器具有良好的接地措施。25、 塔体内所有供电电缆均需套设阻燃PVC管或镀锌钢管，每个1m设不定支撑。26、 单管塔外观示意图见附件一，杆塔生产厂家提供的单管塔美观限度不低于附件中示意图。六、 防雷接地1、 基站避雷针与避雷球的选取依据全国重要城乡雷暴日数记录表中，得到北京市平均雷暴日数为36.3天/年，但密云县全年雷暴日为45.3天/年。依据通信局（站）防雷与接地工程设计规范以及建筑物防雷设计规范、交流电器装置的过电压保护盒绝缘配合、交流电器装置的接地等规范拟定雷电活动区为少雷区、中雷区、多雷区和强雷区：少雷区为一年平均雷暴日数不超过15的地区；中雷区为一年平均雷暴日数在1540以内的地区；多雷区为一年平均雷暴日数在4090以内的地区；强雷去为一年平均雷暴日数超过90的地区；根据雷电活动区的定义，北京地区除密云为多雷区，其他地区均为中雷区。为满足不同区域基站杆塔的防雷，建议杆塔厂家在密云地区安装杆塔时需在塔顶安装避雷效果跟好的避雷球，在其余地区建设杆塔时在顶部安装满足规范规定的避雷针即可。2、 防雷的规定（1） 安装在移动通信基站杆塔上的通信设备，按照第三类防雷建筑物防雷措施进行设计。（2） 在杆塔塔顶安装避雷针（避雷球），并与塔身可靠电气连接；运用塔身作为接地导体，塔身安装应保证可靠电气连接；杆塔金属构件应在塔脚处与杆塔基础可靠焊接。（3） 移动通信塔在机场附近及航线行道附近应根据相关单位规定安装太阳能塔灯。3、 馈线接地保护（1） 馈线接地排通过螺孔同杆塔可靠电气连接（机械连接）。（2） 水平走线架与爬梯连接处采用馈线卡在相应接地位置与杆塔可靠连接。七、 验收移动通信塔的验收工作应严格遵照移动通信工程钢桅结构验收规范YD 5132-2023和钢结构工程施工及验收规范GB 50205-2023的规定进行。工程验收由分公司主持，施工单位及监理单位参与，必要时可邀请质量监督部门联合检查验收。工程竣工验收，应提交下列文献：（1） 钢结构竣工图、施工图和设计更改文献。（2） 在安装过程中所达成的协议文献。（3） 钢结构构件出厂验收资料。（4） 安装验收和质量评估资料。终验后需对塔基进行二次浇筑，浇筑前需检查预埋件的安装情况，特别是预埋件的位置必须符合图纸设计，并在设计允许的偏差范围之内。二次浇注规定采用C30混凝土，规定表面平整，强度符合规定。单管塔规定预留排水管。管径符合设计规定。八、 维护1 塔桅构件作为通信传输天线的支持物，是重要的通信传输基础设施，塔桅结构维护工作的好坏将直接影响通信传输系统的正常工作。由于塔桅构件处在露天工作，长期经受各种自然气象和生态环境的作用，其性能结构必将深受影响，且塔桅构件除直接影响通信安全外还关系到人身安全，因此必须高度重视塔桅构件的维护保养工作。2 移动通信塔承建方应负责终身维修。杆塔安装一年后，应重新检查杆塔的垂直度，并进行校正。校正后，杆塔安装的承建商应将暴露在外面的地脚螺栓用细石混凝土浇筑，防止地脚螺栓锈蚀。3 移动通信塔一般每半年检查一次，此外每遇八级以上大风、地震或其它特殊情况后，也应作全面检查。每次检查必须有人负责、有具体记录，建立维护档案，如有问题应及时解决。检查的重要内容：（1） 结构变形结构变形重要是塔的垂直度和构件的弯曲。垂直度指塔的实际轴线偏离设计位置（轴线）的幅度，其值不大于被测高度的1/1500。构件的弯度规定涉及构件整体弯曲不大于长度的1/1000，局部弯曲不大于被测长度的1/750。在检查时尤应注意天线所在位置构件的弯曲情况。（2） 结构螺栓连接的松紧限度一般油漆涂装的塔桅结构，螺栓拧紧不容易松动，热镀锌或热喷锌的塔桅结构，螺栓容易松动。检查螺栓的松紧度时，应特别注意天线所在位置和塔柱处的螺栓的检查，检查的同时应进行螺栓的拧紧，并且整座塔宜同时一次拧紧。（3） 塔灯线及塔灯的完好和紧固情况（4） 结构防腐和防锈蚀情况采用油漆表面防腐的维护间隔时间（重新油漆）的长短应根据涂料的品种和使用环境大气状况而定。如发现涂层表面失去光泽的面积达90%，涂层表面粗糙、风化或裂开的面积达25%，漆膜起泡，或构件出现轻微锈蚀的面积达40%等情况，均应及时进行维护油漆。是局部还是全塔油漆视具体情况而定。如已有锈点，则应细致将锈斑清除干净才油漆。热镀锌防腐、防锈蚀性能较好，但难免在运送安装过程中会有局部的镀锌被碰伤，导致日后容易生锈，在检查过程中一旦发现也要及时除锈补漆（局部）。（5） 结构裹冰情况当碰到严重的裹冰情况发生，危及天线及杆塔安全工作时，应当采用临时急救措施，如采用通电加热法，使裹冰溶化，以减轻结构负荷。（6） 杆塔、桅杆的维护作业属高空作业作业人员必须有登高证，必须严格执行安全制度，保证人身安全。登高作业人员应定期进行体格检查。一、 附图1、10米灯杆示意图10米灯杆示意图2、20米灯杆20米灯杆示意图3、25米灯杆25米灯杆示意图4、30米灯杆30米灯杆示意图5、35米灯杆 35米灯杆示意图
