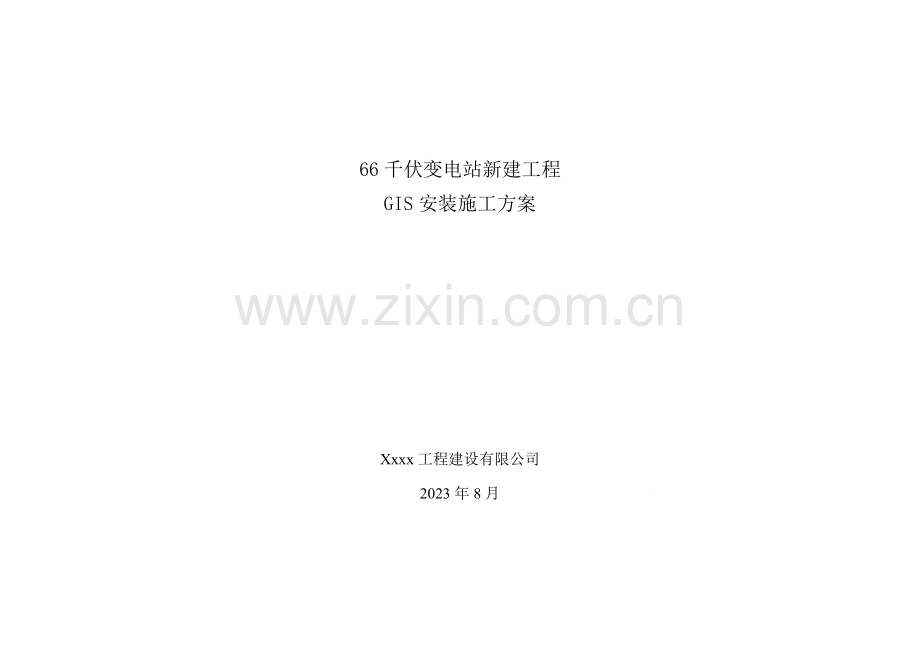

66千伏变电站新建工程
GIS安装施工方案

Xxxx工程建设有限公司
2023年8月

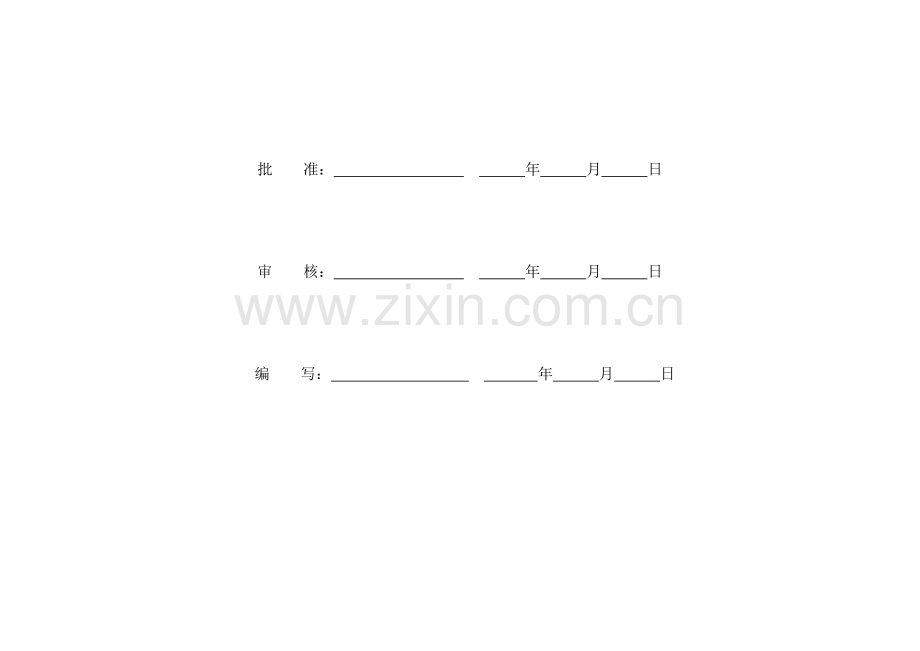

批 准： 年 月 日

审 核： 年 月 日

编 写： 年 月 日

目 录

1、目的
2、工作任务
3、引用文献
4、标准化作业流程图
5、作业准备阶段
6、危险点辨识、风险评价和风险控制策划及控制措施表
7、作业阶段
8、竣工验收

1、目的
拟定本作业项目质量技术、安全、文明施工规定，拟定施工方法、技术措施、指导施工作业，保证本项目符合达标投产、优质工程规定，特编制本作业指导书
2、工作任务
大堡66千伏变电站新建工程 GIS组合电器ZF-72.5/2023A-31.5 2组安装施工
3、引用文献
序号
技 术 文 件
备 注
1
<<电气装置安装工程 电气设备交接实验标准>> GB50150-1991
引用
2
《电气装置安装工程 高压电器施工及验收规范》 GBJ147-1990
引用
3
《电气装置安装工程质量检查及评估规程》 DL/T5161.1～5161.17-2023
引用
4
国网公司《输变电工程安全文明施工标准》 Q/GDW250-2023
引用
5
国家电网公司输变电工程施工工艺示范手册变电工程电气部分
引用
6
高压电器（GIS、隔离开关、避雷器）施工及验收规范Q/GDW123-2023
引用
7
《输变电工程建设标准强制性条文实行管理规程》（Q/GDW 248—2023）
引用
8
GIS组合电器出厂技术文献
准备
9
设计施工图纸
准备

4、标准化作业流程图
GIS组合电器施工标准化作业流程图

编制标准化作业指导书
1、准备阶段
收集资料
拟定作业任务

准备工器具、备品备件及材料

填写安全施工作业票并签发

安全技术措施交底

收件试点
2、作业阶段
进入现场交代危险源、危险点

现场机械、工器具摆放

履行工作终结手续

开始作业并履行工作监护制度，中间验收

作业完毕，进行验收

3、结束阶段
单位工程质量检查评估

进行技术资料整理

5、作业准备阶段
5.1施工前准备工作
√
序号
内 容
标 准
备 注

1
现场调查
掌握现场实际情况。

2
技术准备
安装报告及相关技术资料准备齐全。

3
工器具准备
开工前一次性准备完毕。

4
备品备件及材料准备
开工前一次性准备完毕。

5
办理动火审批手续
工作前办理审批手续。

6
告知厂家及相关专业
厂家派人进行技术指导，相关专业进行配合。

5.2召开班前会（详见班组日记）
√
序号
内 容
标 准
备 注

1
设备施工人员分工
作业人员分工明确。

2
技术交底
作业人员对交底内容清楚。

3
危险点分析及控制措施
危险点分析及控制措施详尽并有针对性。

5.3作业人员规定
大堡66千伏变电站新建工程GIS组合电器施工作业人员规定
序号
内 容
负责人
备注
1
检查工作人员精神饱满，无妨碍工作病症

2
检查工作人员上岗证齐全

3
检查特殊工种人员证书齐全有效

4
检查工作人员着装符合规定，个人安全用品齐全

5..4人员分工及应具有的条件
5..4.1组织分工及职责
大堡66千伏变电站新建工程GIS组合电器施工组织分工及职责
序号
组织分工
职 责
负责人
备注
1
施工负责人
负责GIS组合电器施工全面工作，根据工程量及强度配置施工人员

2
技术负责人
负责全面技术工作，组织安全技术交底

3
安全负责人
由项目部专职安全员负责全面工作，认真填写安全工作票。

4
质量负责人
由项目部专职质检员负责各工序的质量检查，并做好施工记录

5
工器具负责人
负责施工所用工器具、备品备件及材料的准备和登记、管理

6
吊装负责人
负责GIS组合电器安装全过程中的吊车指挥作业

7
登高作业人员
负责高处作业的所有工作

8
其他施工人员
其它施工人员应听从指挥，参与GIS安装的全面工作

5.4.2作业分工
大堡66千伏变电站新建工程GIS组合电器施工作业人员分工
序号
作业项目
施 工 负 责 人
作业人员
1
基础复测验收及办理交接手续

2
安装前开箱检查

3
核对安装尺寸

4
GIS安装环境

5
GIS吊装及就位

6
抽真空及充气

7
二次接线及检查

8
检漏

9
操动机构检查

10
高压实验

11
设备接地

12
收尾

5.5重要工器具及备品备件、材料
5.5.1重要工器具
大堡66千伏变电站新建工程GIS组合电器施工工器具
序号
名 称
规 格/编 号
单位
准备数量
实际收回数量
备 注
1
吊车
25吨
台
1

2
货车

台
1

3
吊带
5T 6m长
对
2

4
吊绳
5T 2m长
对
2

5
SF6检漏仪

台
1

7
SF6微水测试仪

台
1

8
便携式电阻测量仪

台
1

9
充气装置

个
4

10
真空泵

个
2

11
电焊机

台
1

12
卷尺

把
2

13
抽真空装置

套
1

14
压力油机

台
1

15
油管

套
1

16
吊环

套
1

17
垫铁

块
10

18
兆欧表、万用表

块
1

19
喷漆装置

套
1

20
专用工器具

套
1

21
测量尺具

把
1

22
压接钳

把
1

23
吸尘器

台
1

24

25

5.5.2备品备件及材料
大堡66千伏变电站新建工程GIS组合电器施工材料
序号
名 称
规 格/编 号
单位
准备数量
实际收回数量
备 注
1
SF6气体

瓶
15

2
抹布

kg
20

3
塑料布

kg
10

4
白布带

卷
5

5
绝缘胶布

卷
3

7
变色硅胶

kg
10

8
各类油漆

kg
10

9
毛刷

把
3

10
清洗剂

kg
20

11
凡士林

桶
2

12
各种规格螺栓

套
20

13
密封垫

套
1

14
润滑油

桶
2

15
活性氧化铝

kg
10

16
干燥绝缘纸板及皱纹纸

kg
5

17
电焊条

kg
3

18
氮氧乙炔等气体

瓶
1

19
滤油纸

张
50

20
铁盖板

块
10

21

22

23

24

6、危险点辨识、风险评价和风险控制策划及控制措施表
作业项目
危险点
时态
状态
作业条件
危险性评价

风险
级别
安 全 控 制 措 施
L
E
C
D
准备工作
人员分工部明确
现在
正常
1
6
7
42
2级
进行技术交底，严格执行工作票制度
起重工具未检查
1
6
8
48
安装应进行工器具检查，不合格者禁用
吊装
指挥信号不明确
现在
正常
1
6
10
60
2级
制定专业人员指挥，统一指挥信号
起重伤害
1
6
15
90
3级
所选择吊车、吊具符合吊装规定，调整占位对的，吊点对的，绑扎牢固
挤手、砸脚伤害
1
6
7
42
2级
作业集中精力，合理使用工具，防止工具伤害
高出坠落
1
6
10
60
2级
系好安全绳后方可作业
真空解决及充气
中毒
现在
正常
1
3
10
60
2级
充SF6气体时，作业人员应战在上风口，并带口罩
耐压实验
触电
1
3
10
60
2级
严格按实验大纲作业，设立安全围栏，设专人监护
注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。3级至5级为重大职业健康安全风险。2、风险控制策划方式：D≥70，目的、管理方案、作用指导性文献。D<70，作用指导性文献
6.1环境因素分析及环境控制措施
大堡66千伏变电站新建工程GIS安装作业环境因素分析及环境控制措施

序
号
影响环境
的工序
也许发生的环境
污染因素
对环境导致的影响
影响范围
控制措施
负责人
1
充气
设备密封不严，SF6气体泄漏
导致作业人员中毒，气体对大气影响
施工现场及周边人
充气管路连接牢固，气瓶按规定存放，要对排放的气体进行回收

2
吊装
吊装排气
污染空气
施工现场及周边人
控制排气量

6.2质量通病及防止措施
大堡66千伏变电站新建工程GIS安装作业质量通病及防止措施
序号
质 量 通 病
预 防 控 制 措 施
负责人
1
作业人员对所要进行的作业内容不熟悉
对所有作业人员进行技术培训，对特殊工种进行技术审查，特殊工种人员持证上岗

2
对计量器具及检测仪器规定
未送检或检定不合格者不得使用

3
SF6气体微水含量超标
严格控制瓶气进场时的检测数值及抽真空时间，充气时用回收装置进行充气

4
GIS SF6气体泄漏
进行抽真空检漏，充气后用包扎法进行检漏

5
导电杆触头接触
触头处处涂以电力复合脂，防止过热

6
螺栓紧固
所有对口处均用力矩扳手

7
密封环
检查封闭环有没有损伤。

8
气室及对口处卫生
所有垃圾灰尘都只能用吸尘器吸净，不能用刷子刷掉，更不能用嘴吹

6.3文明施工规定
大堡66千伏变电站新建工程GIS安装文明施工规定
序号
内 容
标 准
负责人
1
作业区域的卫生、工完料尽
国网公司安全文明施工标准化规定

2
工器具、材料的摆放整齐
国网公司安全文明施工标准化规定

3
作业人员着装
国网公司安全文明施工标准化规定

4
用于安全文明施工、工作生活、卫生清洁的标准化装置配置等
国网公司安全文明施工标准化规定

7、作业阶段
施工项目流程图

施工准备

土建验收、基础复测

设备组装

设备固定

管道连接及其他附件安装
电缆敷设及二次接线

真空解决、充SF6/气体

现场检查与实验

质量验收

7.1开工
√
序号
内 容
负责人

1
工作许可人同工作负责人到现场交代施工作业票及安全措施后办理工作许可手续,工作负责人负责检查安全措施。

2
工作负责人带领工作班成员，列队宣读施工作业票，交代工作票内容及危险点，经作业班人员拟定后在施工作业票中相应位置署名。

3
按照工具、材料及布置图布置现场

7.2施工电源的使用
序号
内 容
标 准

1
规定电源及配电箱位置
电源容量满足规定并具有漏电保护器，电源箱及导线位置合理。

2
接取电源注意事项
接取电源要有两人进行

3
对电源的规定
绝缘完好，容量满足规定。

4
机械设备开关规定
真空泵的开机规定一机一个开关
翟
7.3施工内容及工艺标准
大堡66千伏变电站新建工程GIS安装作业内容及工艺标准
序号
施工内容
施工方法及工艺标准
依据
负责人
1
基础复测验收及办理交接手续
1、依据设计图纸和厂家技术文献，认真复核GIS基础。
2、用水平仪和经纬仪对GIS设备基础型钢、预留孔、接地块、相关设备的距离进行验收
3、形成文献《GIS基础工程交接记录》
《电力建设施工质量验收及评估规程》
厂家技术文献
设计图纸

2
安装前开箱检查
开箱后检查设备外观有无破损，安装所用备件齐全完好
厂家技术文献

3
安装环境
空气相对湿度小于80﹪，无雨雪、大风、多尘天气
厂家技术文献

4
GIS就位
（1） 一方面用汽车吊把GIS设备主体由汽车上吊起送至安装地点，先拟定基准相位置，并找正固定
（2） 将各气室分别按照安装图纸固定在基础螺栓上，运用地角调节螺栓调好水平度、垂直度后，带紧地角螺栓。
（3） 连接导电部分，调整连接尺寸在合格范围内。
（4） 密封胶圈涂厌氧膏。涂时要涂胶圈外侧（与空气解除侧）接头用无水究竟或汽油解决干净。
厂家技术文献
设计图纸
《电力建设施工质量验收及评估规程》

5
充气
对每个气室进行充气：
（1） 街上充气管路后，用SF6气体冲洗一遍管路。
（2） 安装号充气接头后充气，充气要缓慢进行。
（3） 结合充气工作进行密度继电器动作情况核对。
厂家技术文献《电力建设施工质量验收及评估规程》

6
二次回路接线及检查
按照图纸进行二次回路接线。二次接线端子应接触良好、无松动，绝缘电阻不低于2M
设计图纸

7
检漏
(1) 一方面测试检漏仪完好灵敏。
(2) 12h后检漏，对包扎的塑料包用刀划开小口，用检漏仪探头检测。
(3) 对焊接的管路接头、阀门、压力表等处碱性定性检漏，检漏时不应报警。
厂家技术文献《电力建设施工质量验收及评估规程》

8
耐压实验
1、 当现场GIS安装完毕后，各种常规实验、二次接线完毕后，方可做耐压实验
2、 耐压实验时，要把GIS与主变压器断开，与进出线断开

厂家技术文献《电力建设施工质量验收及评估规程》

9
设备接地
按施工规范规定接地
厂家技术文献

10
结尾工作
喷漆，清理现场

8、竣工及验收
8.1竣工
√
序号
内 容
负责人

1
工作现场清理及工作班成员撤离现场。

2
办理安装报告签字手续。

3
申请验收，待验收合格后，办理安全施工作业票终结手续。
