南湖远鉴悬挑架施工方案模板.doc

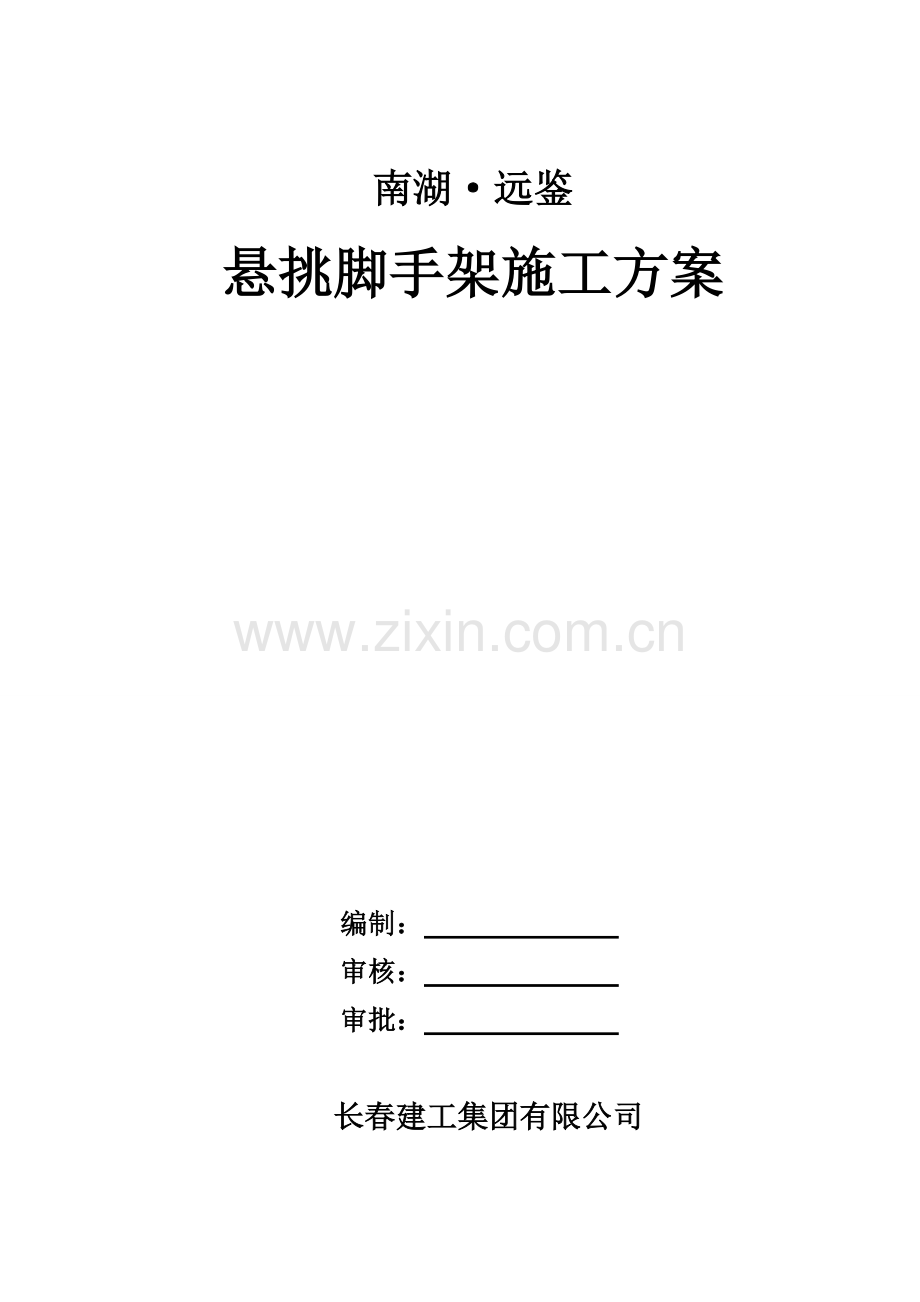

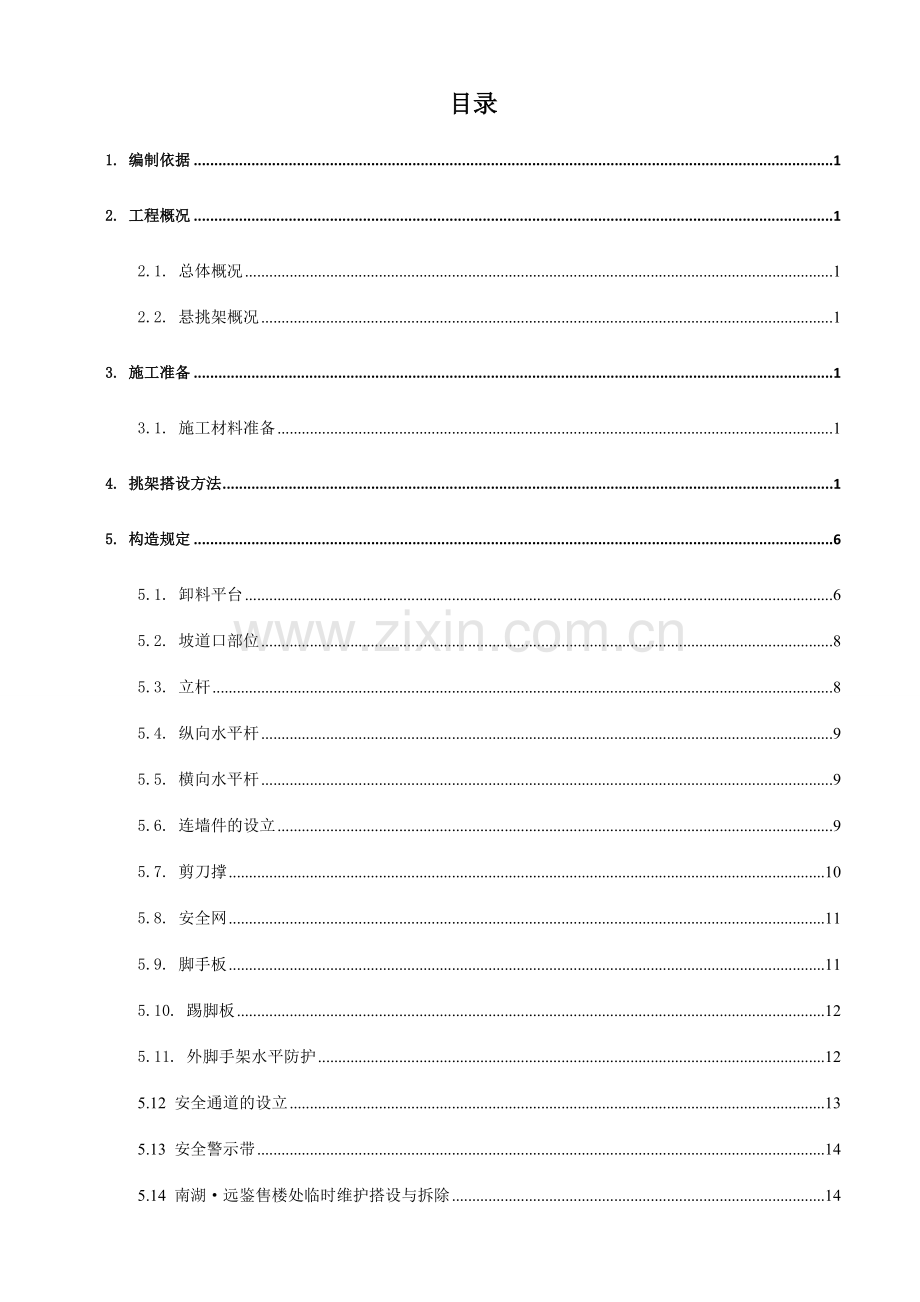

南湖远鉴悬挑脚手架施工方案编制： 审核： 审批： 长春建工集团有限公司目录1. 编制依据12. 工程概况12.1. 总体概况12.2. 悬挑架概况13. 施工准备13.1. 施工材料准备14. 挑架搭设方法15. 构造规定65.1. 卸料平台65.2. 坡道口部位85.3. 立杆85.4. 纵向水平杆95.5. 横向水平杆95.6. 连墙件的设立95.7. 剪刀撑105.8. 安全网115.9. 脚手板115.10. 踢脚板125.11. 外脚手架水平防护125.12 安全通道的设立135.13 安全警示带145.14 南湖远鉴售楼处临时维护搭设与拆除145.15南湖远鉴售楼处水平防护方案155.16 售楼处出口位置单独封闭施工方案185.17 2223轴南侧悬挑方案196. 脚手架的搭设、使用和拆除的一般规定216.1. 脚手架的搭设作业规定216.2. 检查与验收216.3. 脚手架检查与验收程序226.4. 脚手架的使用规定236.5. 工字钢悬挑脚手架拆除措施247、临边防护258、搭设作业安全措施259.安全文明施工279.1安全保证体系279.2环境保护体系2810.监测监控3011.应急预案311. 编制依据1、建筑施工脚手架实用手册2、建筑结构荷载规范GB50009-20233、混凝土结构设计规范GB50010-20234、钢结构设计规范GB50017-20235、建筑施工安全检查标准JGJ59-20236、建筑施工高处作业安全技术规范JGJ80-917、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20238、危险性较大的分部分项工程安全管理办法(建质202387号文)9、本工程结构设计图纸2. 工程概况2.1. 总体概况 南湖远鉴项目为独栋商务办公楼，总建筑面积为76435.58，其中地上九层58315.7，地下两层18119.88。主体结构形式为框架结构，设计使用年限为50年，总建筑高度为36.6m。2.2. 悬挑架概况本工程地上9层，其中一、二层层高4.45m，三-五层层高4m，六-九层层高3.6m，总悬挑长度868m,其中二层悬挑523m，五层悬挑345m。从二层起采用工字钢悬挑脚手架，3029轴南侧，A1/D轴南湖远鉴售楼处位置从三层悬挑脚手架。根据JGJ1302023建筑施工扣件式钢管脚手架安全技术规范中6.10.2“型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁截面高度不应小于160mm。”故本工程悬挑架采用16#加厚工字钢，每4层悬挑一次，共悬挑二次。悬挑采用在结构楼板预埋U型环进行工字钢固定，每根工字钢预埋3个U型环。脚手架外侧采用双排架，内侧大横杆步距1.5m，外侧大横杆每0.75m设立一道，立杆纵距（跨距）1.5m，立杆横距0.75m，按规范规定设立连墙杆件（两步两跨）、剪刀撑等加固措施。悬挑长度1.2m，锚固长度1.8m，1820轴北侧悬挑长度2.2m，锚固长度2.8m，其余特殊部位见方案。3. 施工准备3.1. 施工材料准备3.1.1. 钢管1、脚手架钢管应使用质量合格的钢管。2、钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢中Q235A钢的规定。3、钢管的截面尺寸应为外径48mm，壁厚3.0mm。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为46m。用于小横杆的钢管长度为1.1m，以适应脚手架宽的需要。4、钢管质量的检查规定（1）钢管的外观质量检查应按下表进行钢管质量检查规定项次检查项目验收规定新管1产品质量合格证必须具有2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚0.50mm，0.35mm5端面应平整，端面切斜的偏差305表中所列为最小坠落半径，实际施工过程中应根据周边环境的复杂状况加大防护范围。基本规定： 应采用钢管扣件搭设支架，顶部设立硬质防护，整体应能承受10kPa的均布静荷载。可采用50mm厚木板架设或采用双层脚手板，上下两层脚手板间距600mm。安全通道搭设构造规定项目立杆纵横向横杆铺板材料F483.5钢管F483.5钢管50mm厚木板构造设立扫地杆，并在距地面1.2米高处设立横杆。构造尺寸立杆纵距8001000mm构造尺寸防护棚悬挑尺寸300500mm构造尺寸双层防护棚层间距500600mm 在2223轴安全通道上部二层起搭设上人马道，上人马道宽度为6m，悬挑长度3m。5.13 安全警示带1)、沿外架四周，每隔4层设立20cm高安全警示带（兼挡脚板），第一道设于第2层水平封闭层处，第二道设于五层塔楼处。2)、警示带安装于外架外立杆的内侧,采用18mm成本品板。警示带采用黑黄相间的色条，色条宽150mm。5.14 南湖远鉴售楼处临时维护搭设与拆除 由于2930轴交AG为南湖远鉴售楼处位置，此处无法搭设悬挑脚手架进行维护，故主在主体施工期间二层应搭设临时防护。临时防护采用脚手架钢管悬挑，悬挑长度为1.2m，竖向脚手架与悬挑钢管采用直角扣件连接，脚手架外侧采用双排架，内侧大横杆步距1.8m，外侧大横杆每0.9m设立一道，立杆纵距（跨距）1.5m，立杆横距0.75m，维护范围2930轴南侧，AG轴东侧。 为考虑到此处架体的稳定性和整体性，故施工时此处脚手架应与相邻工字钢悬挑脚手架横向连接，且在下部及内部进行支撑斜拉的措施，以保证其稳定性。 此范围施工完毕后此范围临时防护即拆除，并将临近二层悬挑脚手架侧面加设小横杆，步距0.75至二层顶，满挂密目网。5.15南湖远鉴售楼处水平防护方案 根据甲方要就此处一、二层为售楼处（即2930轴交A1/D），建筑东侧位临道路，且建筑总高度约为36米，为防止高空坠物，对过往行人或车辆导致伤害，故从第三层起采用工字钢悬挑水平防护（防护范围见附图），从第三层至建筑物顶部约为27米，坠落半径为4米，故在东侧通长及2930轴南侧脚手架体外部搭设水平防护，防护宽度为5米。 重要施工方法： 1、采用预制U型环作为悬挑工字钢的锚环，每根工字钢预埋U型环5个。锚环底部采用与结构板底筋焊接的方式进行加固，同时加强混凝土浇筑过程中及浇筑后的监管工作，派专人轮流值班保证预埋锚环不倾斜移位。同时采用M20六角螺母与10mm厚钢板对锚环与工字钢进行加固。 2、安装前应对工字钢及钢板进行除锈及刷防腐油解决。 3、浇筑梁板混凝土，待混凝土强度达成10MPa后进行工字钢悬挑梁安装，并在上满铺一层5mm厚钢板，钢板采用点焊形式与工字钢连接。 4、悬挑完毕后每根悬挑工字钢均采用16#钢丝绳进行吊拉卸荷，上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。并在室内进行压梁解决，即工字钢在室内部分每隔1米用钢管与上层楼板支撑。 5、脚手架搭设完毕后在此范围四层搭设外伸五米的软防护。5.16 售楼处出口位置单独封闭施工方案 由于南湖远鉴售楼处出口位于塔吊作业半径内，为防止高空坠物对范围内人员导致伤害，故搭设单独封闭防护设施。 防护范围南北长度10m、东西长度12m，防护高度9.5m，采用脚手架防护方式，从售楼处二层顶悬挑脚手架扫地杆顶引出6米横杆向办公室方向，后再从办公室方向引出6米杆与售楼处方向6米横杆搭接，搭接长度不小于1米，搭接处采用3个旋转扣件固定。架体成型后在施工现场一侧用模板作为立面防护，防护高度9.5米，防护长度10米，架体上满铺3mm厚钢板，具体施工方式见附图。5.17 2223轴南侧悬挑方案 由于2223轴南侧二层结构板向内凹3000mm，为保证三层以上的施工及悬挑脚手架外观的美观性故此处工字钢的悬挑长度为4200mm，由于悬挑长度过长故作如下解决措施。 1、此处采用12m16#加厚工字钢，悬挑长度4.2m，锚固长度7.8m。 2、悬挑工字钢锚固部分前端采用3道预制U型环进行固定，中间部分采用如图3形式与梁环抱，后端由于此处受力较大采用压两道钢梁的形式进行固定，压梁形式见图1,2。并在三层楼板施工完毕后，用16#工字钢立柱支撑于压梁与三层楼板之间。 3、由于端部悬挑过长，故在2223轴KZ-25中段下预埋件，将横向钢梁与预埋件焊接，并在钢梁下设立工字钢立柱支撑，以保证悬挑的端部稳定。平面图立面图侧面图侧面图没 6. 脚手架的搭设、使用和拆除的一般规定6.1. 脚手架的搭设作业规定1、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，严禁使用规格和质量不合格的杆配件。2、脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：按施工设计放线、铺垫板、设立底座或标定立杆位置。周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第 l步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此规定继续向上搭设。3、在设立第一排连墙件前，“”字形脚手架应设立必要数量的抛撑；以保证构架稳定和架上作业人员的安全。周边脚手架，亦应适量设立抛撑。4、剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设立。5、脚手架处在顶层连墙点之上的自由高度不得大于4m。当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采用适当的临时撑拉措施。6、长脚手板采用纵向铺设时，其下支承横杆的间距不得大于1.0m。纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔1.52.0m；坡道的两端；其它也许发生滑动和翘起的部位。7、在搭设中不得随意改变构架设计、减少杆配件设立和对立杆纵距作100mm的构架尺寸放大。确有实际困难，需要对构架作调整和改变时，应提交技术主管人员解决。6.2. 检查与验收1、脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不合格的应及时清除出场(1)构配件应有相应的产品标记及产品质量合格证；(2)构配件应有相应的产品重要技术参数及产品使用说明书；(3)当对构配件质量有疑问时，应进行质量抽检和实验。2、脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用:(1)基础竣工后及脚手架搭设前；(2)作业层上施加荷载前；(3)每搭设完两层后；(4)达成设计高度后；(5)遇有六级强风及以上风或大雨后； 3、架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。4、验收时应具有下列文献(1)根据编制依据相关文献规范、标准规定所形成的施工组织设计文献；(2)专项施工方案及变更文献；(3)安全技术交底文献；(4)脚手架构配件的出厂合格证或质量分类合格标志；(5)脚手架工程的施工记录及质量检查记录；(6)脚手架搭设过程中出现的重要问题及解决记录；(7)脚手架工程的施工验收报告。5、脚手架工程的验收，除查验有关文献外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠，钢丝绳是否松动、断股等；(2)安全网的张挂及扶手的设立是否齐全；(3)杆件的设立和连接，连墙件、支撑、门洞桁架等的构造是否符合规定；立杆是否悬空；(4)垂直度、水平度及立杆的沉降是否合格；(5)搭设脚手架时，应有保证安全上下的爬梯或斜道，严禁攀登架体上下。(6)架体是否超载；(7)悬挑脚手架的悬挑支承结构及与建筑物的连接固定应符合设计和相应规范的规定，锚固装置是否松动、脱落。6、脚手架检查验收严格按照建筑施工安全检查标准JGJ59的检查评分表进行。7、脚手架必须验收检查合格后办妥脚手架验罢手续，在脚手架醒目处挂上脚手架验收合格牌后，方可投入使用。8、架体内必须做到每层封闭（即进行隔离），且不能大于4步。9、施工人员必须严格执行建设工程施工安全技术操作规程。6.3. 脚手架检查与验收程序1、脚手架的检查与验收应由项目经理组织，项目施工、技术、安全、作业班组负责人等有关人员参与，按照技术规范、施工方案、技术交底等有关技术文献，对脚手架进行分段验收，在确认符合规定后，方可投入使用。2、脚手架应在下列阶段进行检查和验收：(1)作业层上施加荷载前。(2)每搭设完1013m高度后。(3)达成设计高度后。(4)遇有六级及以上大风与大雨后。(7)停用超过一个月的，在重新投入使用之前。3、脚手架定期检查的重要项目涉及：(1)杆件的设立和连接，连墙件、支撑、门洞桁架等的构造是否符合规定。(2)地基是否有积水，底座是否松动，立杆是否悬空。(3)扣件螺栓是否有松动。(4)架体的安全防护措施是否符合规定。(5)是否有超载使用的现象等。6.4. 脚手架的使用规定1、作业层每1m2架面上实用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值；施工荷载(作业层上人员、器具、材料的重量)的标准值，结构脚手架采用3kN/m2。2、作业人员在架上的最大作业高度应以可进行正常操作为度，严禁在架板上加垫器物或单块脚手板以增长操作高度。3、在作业中，严禁随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件、安全网和连墙件。确因操作规定需要临时拆除时，必须经主管人员批准，采用相应临时加固措施，并在作业完毕后，及时予以恢复。4、工人在架上作业中，应注意自我安全保护和别人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。不要在架面上急急忙地行走或去办某件事情，互相躲让时应避免身体失衡。5、人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。6、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才干恢复正常作业；发现有异常和危险情况时，应立即告知所有架上人员撤离。7、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。8、在进行撬、拉、推、拔等操作时，要注意采用对的的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采用必要的支托措施，以免拆下的模板材料掉落架外。9、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施（灭火器），一旦着火时，及时予以扑灭。10、在每步架的作业完毕之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落人安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。11、六级及六级以上大风和雨天应停止脚手架作业；雨后上架作业时，应把架面的积水清除掉，避免发生滑跌。12、在架上运送材料通过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。6.5. 工字钢悬挑脚手架拆除措施1、拆架前:应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造规定；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实行；应由单位工程负责人进行拆除安全技术交底；应清除脚手架上杂物及地面障碍物。2、拆架时应划分作业区，周边设绳绑围栏或竖立警戒标志，地面应设专人指挥，严禁非作业人员进入。当脚手架采用分段、分立面拆除时，对不拆除的脚手架两端，应先按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023第6.4.4条、第6.6.4条、第6.6.5条设立连墙件和横向斜撑加固。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得半途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要渐渐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023的规定及时检查、整修与保养，并应按品种、规格分别存放。11、高层建筑脚手架拆除，应配备良好的通讯装置。12、当天离岗时，应及时加固尚未拆除部分，防止存留隐患导致复岗后的人为事故。13、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。7、临边防护 悬挑脚手架拆除后，为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，以及其所在的基坑周边、结构周边等都必须设立防护栏杆。1、基本规定： (1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.01.2m，下杆离地高度0.50.6m。 (2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。 (3)、防护栏杆必须设立自上而下的密目安全网封闭，或在栏杆下边设立严密固定的高度不低于180mm的挡脚板。 (4)、当临边外侧临街道时，除设立防护栏杆外，敞口立面必须采用满挂密目安全网作全封闭解决。8、搭设作业安全措施1、在架上作业的工人应穿防滑鞋和配挂好安全带，为了便于作业和安全，脚下应铺设必要数量的脚手板，并应铺设平稳，不得有探头板。2、当暂时无法铺设脚手架，用来落脚或抓握、把持的杆件均应为稳定的构架部分。位于立杆接头之上的自由立杆不得用作把持杆。3、架上作业人员应作好分工和配合，传递杆件时应掌握好重心，平稳传递。4、对每完毕一道工序，要互相询问并确认后才干进行下一道工序。5、作业工人应佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。6、架设材料要随上随用，以免放置不妥时掉落。7、每次收工以前，所有上架材料必须所有搭设上，不要留在架子上，并且要形成稳定结构。8、在搭设作业进行中，地面上的配合人员应躲开也许落物的区域。9、现场人员必须戴安全帽，不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。搭设脚手架的操作人员必须持证上岗。10、要服从统一管理，不得自行其是。11、应设有专人监护施工，当出现异常情况时，应立即停止施工，并应迅速撤离作业人员，应在采用保证安全的措施后，查清因素，做出判断和解决12、钢管架应设立避雷针，分置于主楼外架四角立杆之上，并联通纵向水平杆，形成避雷网络，并检测接地电阻不大于30。13、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地解决。14、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达成坚固稳定，保证施工安全。15、外脚手架严禁钢竹、钢木混搭，严禁扣件、绳索、铁丝、竹篾、塑料篾混用。16、外脚手架搭设人员必须持证上岗，并对的使用安全帽、安全带、穿防滑鞋。17、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。18、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。19、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经批准不得任意拆除脚手架部件。20、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，保证较大安全储备。21、各作业层之间设立可靠的防护栅栏，防止坠落物体伤人。9.安全文明施工9.1安全保证体系9.2环境保护体系1、施工前必须进行安全技术交底，所有架子工必须持证上岗。2、搭设施工用的脚手架材料，必须把好材料质量关，不符合规定规定的材料，严禁使用。3、脚手架必须严格按施工方案及相应安全规范进行施工，控制好立杆的垂直度，横杆水平并保证节点符合规定。4、施工过程中，应随时观测地基及脚手架的变化情况，大风雨后，要观测有无变化，发现问题及时解决。4、在施工过程中，遇有雷雨，脚手架板上施工人员应立即拜别。5、未尽事宜应严格按现行建筑安全操作规程进行施工。6、在脚手架上进行电焊作业必须有防火设施（灭火器）及专人看火。7、各项工作完毕以后，作到工完场清。10.监测监控1、监测控制：采用经纬仪、水准仪、卷尺对架体进行监测，重要监测支架的沉降、位移和变形。2、监测点设立：观测点设立在立杆1.2m标高处，用“+”
