城镇供水长距离输水管道工程技术规程.doc

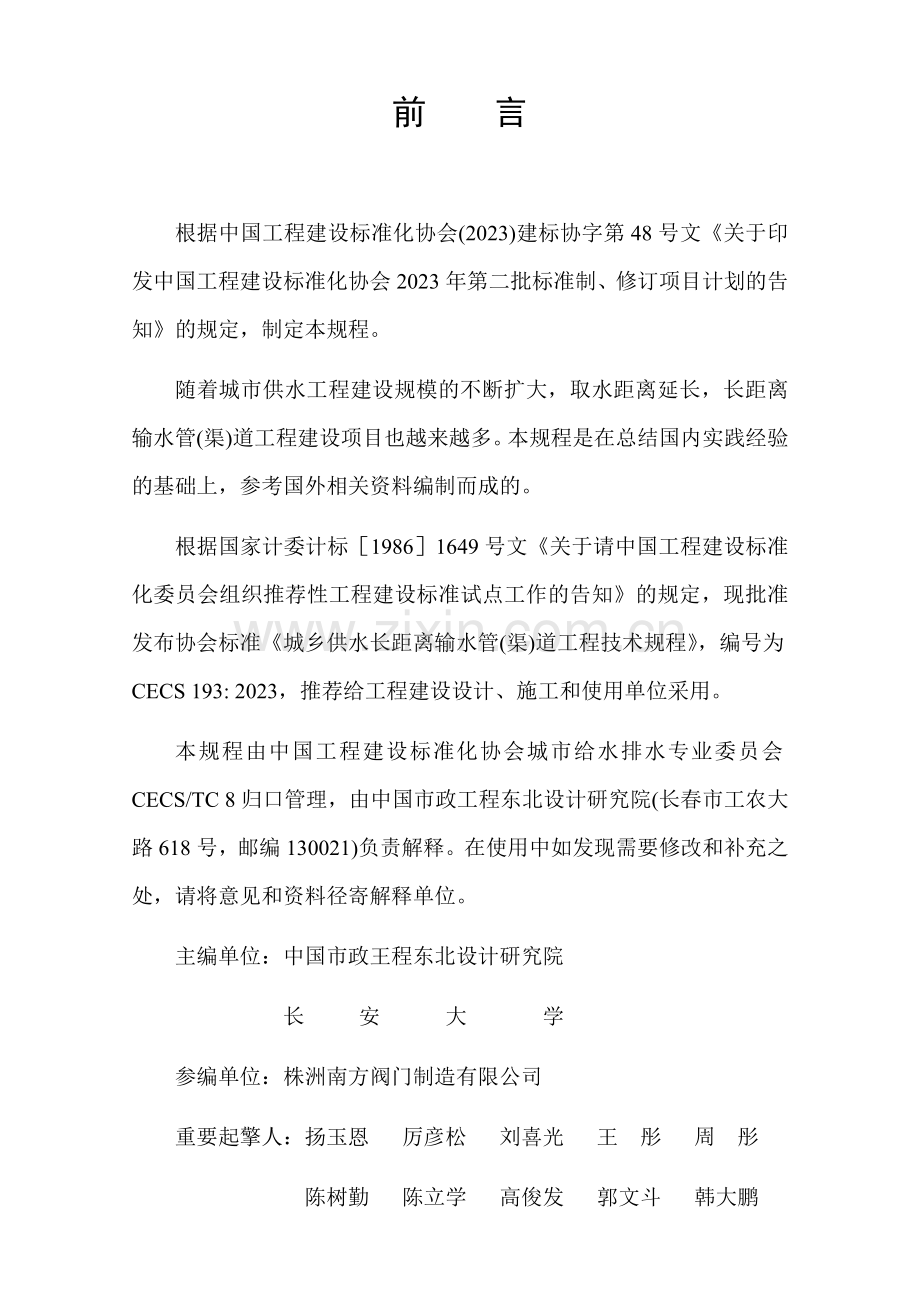

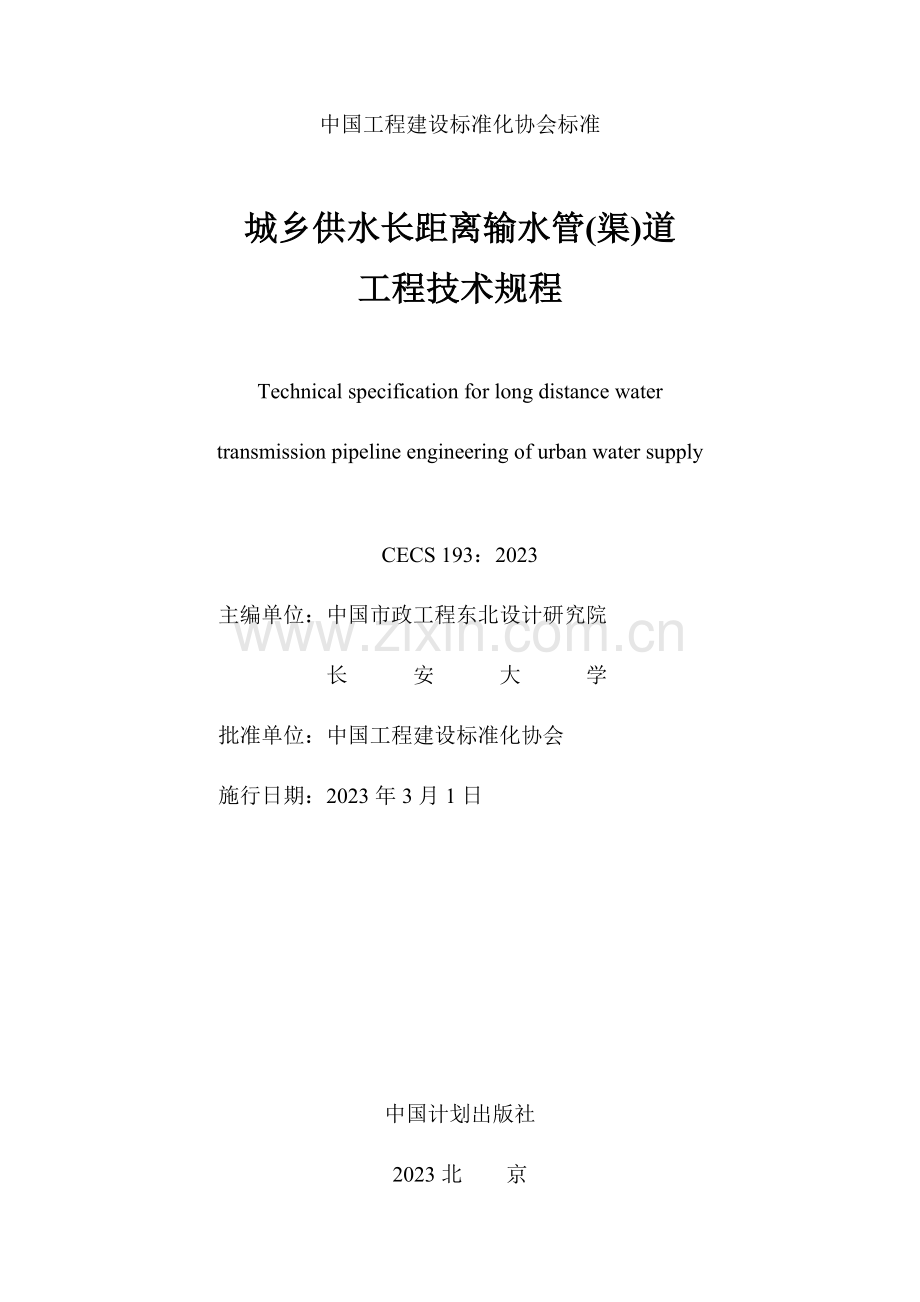

中国工程建设标准化协会标准城乡供水长距离输水管(渠)道工程技术规程Technical specification for long distance watertransmission pipeline engineering of urban water supplyCECS 193：2023主编单位：中国市政工程东北设计研究院 长 安 大 学 批准单位：中国工程建设标准化协会施行日期：2023年3月1日中国计划出版社2023北 京前 言 根据中国工程建设标准化协会(2023)建标协字第48号文关于印发中国工程建设标准化协会2023年第二批标准制、修订项目计划的告知的规定，制定本规程。 随着城市供水工程建设规模的不断扩大，取水距离延长，长距离输水管(渠)道工程建设项目也越来越多。本规程是在总结国内实践经验的基础上，参考国外相关资料编制而成的。 根据国家计委计标19861649号文关于请中国工程建设标准化委员会组织推荐性工程建设标准试点工作的告知的规定，现批准发布协会标准城乡供水长距离输水管(渠)道工程技术规程，编号为CECS 193: 2023，推荐给工程建设设计、施工和使用单位采用。 本规程由中国工程建设标准化协会城市给水排水专业委员会CECS/TC 8归口管理，由中国市政工程东北设计研究院(长春市工农大路618号，邮编130021)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。 主编单位：中国市政王程东北设计研究院 长 安 大 学 参编单位：株洲南方阀门制造有限公司 重要起擎人：扬玉恩 厉彦松 刘喜光 王 彤 周 彤 陈树勤 陈立学 高俊发 郭文斗 韩大鹏 袁星明 罗建群 帅学华中国工程建设标准化协会 2023年12用25日目次1 总 则12 术 语23 输水工艺33.1设计流量33.2输水方式33.3水力计算44 输水线路54.1线路选择54.2管道敷设54.3管材选择65 输水附属设施和管道附件85.1附属设施85.2管道附件85.3承为控制装置设立85.4设施连接96 压力输水系统水锤防护116.1一般规定116.2水锤分析116.3水锤防护127 压力输水系统运营147.1充承启动规定147.2有压重力输水管邀遮缔规定147.3加压输水管道遴行规定148 监测和控制158.1一般规定158.2检测和通讯158.3自动化控制15条文说明171 总 则182 术 语193 输水工艺203.1设计流量203.2输水方式203.3水力计算214 输水线路234.1线路选择234.2管道敷设234.3管材选择235 输水附属设施和管道附件255.1附属设施255.2管道附件255.3水力控制装置设立255.4设施连接276 压力输水系统水锤防护286.1一般规定286.2水锤分析286.3水锤防护297 压力输水系统运营307.1充水启动规定307.2有压重力输水管道运营规定307.3加压输水管运营规定308 监测和控制328.1一般规定328.2监测和通讯328.3自动诧控制321 总 则1.0.1为保证长距离输水管(渠)道工程的设计、施工、运营质量，做到安全可靠、技术先进、经济合理，制定本规程。1.0.2本规程合用于城乡和工矿公司输送原水、清水管(渠)道工程的设计及运营管理。1.0.3长距离输长管(渠)道工程的设计应符合下列规定： 1 符合城乡建设总体规划和区域规划； 2 优化设计方案，保证输水工艺和设计参数经济合理； 3 提高输水安全可靠性，减少能耗，减少漏损，节约投资，采用行之有效的新技术、新材料和新设备； 4 减少拆迁，少占农田，保护环境； 5 施工、运营和维护管理方便； 6 穿越河流、铁路、公路等障碍物时应符合国家现行有关标准的规定。1.0.4长距离输水管(渠)道工程设计除应符合本规程外，尚应符合国家现行有关标准的规定。2 术 语2.0.1长距离输水管(渠)道工程long distance water trans-mission pipeline engineering 距离超过l0km的用管(渠)道输送原水、清水的建设工程。一般涉及输水管(渠)道、加压泵站、管道穿越障碍物措施、附属设施和管道附件等内容。2.0.2管道附属设施pipeline auxiliaries 调节水池、调压井(塔)、阀门井、仪表井、进气排气阀井、泄水井、管道支墩等构筑物的统称。2.0.3 管道附件pipeline accessories 检修阀门、泄水阀、进气排气阀、减压阀、泄压阀、调流阀、伸缩器、流量计、压力表等管道和计量仪表专用设备和部件的统称。2.0.4管道配件pipe fittings 弯管、三通、四通、异径接头等配件的统称。2.0.5明渠输水 water transmission by opening channel 运用地形高差，采用天然河流或人工渠道输送原水的方式。2.0.6 暗渠输水 water transmission by tunnel or covered channel 采用箱涵或加盖渠道输水的方式。2.0.7无压重力输水 water transmission by gravity and non-pressure pipeline 运用地形高差，采用无外加动力非满流承压管道、箱涵或加盖渠道输水的方式。2.0.8有压重力输水 water transmission by gravity and pres-sure pipeline 运用地形高差，采用无外加动力满流承压管道输水的方式。2.0.9 动力承压输水 water transmission by pumping 运用水泵提供的压力能采用满流承压管道输水的方式。2.0.10 压力输水 water transmission by pressurc pipeline 有压重力输水和加压输水的统称。2.0.11水锤surge or water hammer 压力管道中，由于流速剧烈变化而引起一系列压力急剧交替升降的水力冲击现象，又称水击。3 输水工艺3.1设计流量3.1.1从水源至城乡净水厂的长距离原水输水管(渠)道的设计流量，应按净水厂最高日平均时供水量加输水管(渠)道的漏失水量和净水厂自用水量拟定。从净水厂向配水管网输送清水的长距离输水管道设计流量，应按在最高日最高时用水条件下，净水厂的送水量拟定。具有消防给水功能的输水管(渠)道，应涉及消防用水补充流量或消防流量。3.1.2输水管(渠)道不宜少于两条。当多水源供水或有调节水池或其他安全措施时，也可修建一条输水管(渠)道。输水管(渠)道的连通管断面和根数应按输水管(渠)道任何一段发生故障时仍能通过事故流量计算拟定。3.1.3城乡供水的事故流量不应低于设计水量的70；工业公司的事故流量应按有关工艺规定拟定。3.1.4 当采用明渠输送原水时，必须有可靠的水质保护和减少水量流失的措施。3.1.5 压力输水管道的设计流速不宜大于3m/s，不宜小于0.6m/s。3.2输水方式3.2.1输水方式涉及无压重力输水、有压重力输水、加压输水、重力和加压组合输水等。3.2.2设计时可根据下列条件，通过技术经济比较后，拟定输水方式： l、有良好的卫生防护条件，输水过程中保证所输送的水不受污染； 2、输水愿稳定可靠； 3、调度方便； 4、运营安全可靠，维护管理方便。3.2.3当高差足够、地形适宜时且输送原水水量较大时，可采用明渠输水方式。当输水量较小时，不宜采用明渠输水方式。当采用明渠输水方式时，输水线路的选择应尽量避免人类生活和生产活动导致水质污染，且应有卫生防护措施，应计算输水过程中渗漏、蒸发等水量损失。3.2.4当高差足够、距离较长，在地形适宜时可采用无压重力暗渠输水方式。 l、采用无压暗渠输水时，应设立检查井和通气设施。当采用管经或当量直径小于700mm的圆形断面时，检查井间距不宜大于200m；当管径或当量直径大于700mm时，不宜大于400m。必要时还应设立跌水井或水位控制措施。 2、通气井或兼有通气作用的检查井，其井盖应考虑通气的可靠性。不宜采用普通不透气井盖。 3、明渠和无压暗渠输水方式的流量调节应通过管渠首端控制，宜根据流量调节响应时间和用水情况，合理设立相应的调节构筑物或其他措施。流量调节响应时间按下式计算： (3.2.4) 式中 t流量调节响应时间，即水流流达时间(s)； Li计算段管渠长度(m)； Vi计算段管渠内水流平均速度(m/s)； n计算管渠分段数。3.2.5在一般情况下，当有足够的可运用输水地形高差时，宜优先选择有压重力输水方式。 1、选择重力输水时，应充足运用地形高差。使输送设计流量时所采用的管径最小，以求得最佳经济效益。 2、重力输水管道的最大流速不宜大于3m/s。当流速大干3m/s时，应通过水锤分析计算设立减压消能装置和其他水锤防护措施。 3、当重力输水管道进口端水位变化较大时，应加装减压消能装置。 4、当重力输水管道在较低流量运营工况下产生较大富余水头时，也应加装减压消能装置。 3.2.6当没有可运用的输水地形高差时，可选用水泵加压输水方式。 l、当水泵加压总扬程不大于90m，且输水距离不大于50km时，宜采用单级加压方式。 2、当水泵加压总扬程大于90m时，应通过技术经济综合比较，选择加压级数。3.2.7在可运用输水地形高差较小时，可选用重力和加压组合输水方式。 1、当采用多级重力和加压组合输水方式时，应设立流量调节设施，避免导致管道发生断流水锤。 2、对有压输水管道，应根据管径大小设立适当数量的检修人孔。3.2.8当采用承压山洞或涵洞输水方式时，应保证其排气的可靠性。3.3水力计算3.3.1长距离压力输水管的管径应根据技术经济比较拟定；重力输水管(渠)道断面应根据输水量、输水距离、地形高差、管(渠)道材料计算拟定。3.3.2管(渠)道的水头损失应按现行国家标准室外给水设计规范GB 50013的规定计算。3.3.3应核算压力输水管道的各种运营工况，特别是投产初期未达成设计流量时的运营状况，避免在局部凸起点管道内出现负压。当受地形条件限制时。应采用防止管道内出现水柱拉断的措施。4 输水线路4.1线路选择4.1.1应根据输水方式、地形、工程地质、交通运送等条件，经多方案比较后选择线路走向。4.1.2应少占农田和不占良田。在通过农田时，应结合农田水利等规划进行设计。4.1.3线路应力求顺直，宜沿道路定线。4.1.4应尽量避免通过地形起伏过大地区，尽量减少泵站数量。4.1.5应尽量避开滑坡、崩塌、沉陷、泥石流、沼泽、海滩、沙滩、河谷等工程地质不良地段、高地下水位地区、洪水淹没和冲刷地区、地震烈度高于七度地区的活动断裂带以及人口稠密区。当受条件限制必须通过时，应采用可靠防护措施。4.1.6应与障碍物穿跨越工程相结合，尽量减少与天然或人工障碍物交叉。当必须与河流、湖泊、公路、铁路等交叉时，应尽也许运用现有穿跨越设施。4.1.7线路不宜通过厂矿公司地区。4.2管道敷设4.2.1输水管道的埋设深度应根据冰冻情况、外部荷载、管材强度和与其他管道交叉等因素拟定。4.2.2在土壤承载力较高，且地下水位很低时，输水管道可直埋在管沟中的天然地基上。在流沙、沼泽等土壤松软地区，应对输水管道进行基础解决，采用混凝土基础时，所采用混凝土强度等级不应低于C15。4.2.3在岩石或半岩石地基上。管底应铺垫厚度100200mm的砂垫层，且在铺管前整平压实。4.2.4露天管道应有调节管道伸缩的设施，并应根据需要采用防冻保温措施。4.2.5输送生活饮用水时，不应穿过毒物污染区和腐蚀性地区，如必须穿越时，应采用可靠的防护措施。4.2.6输水管道与建筑物、铁路和其他管道的水平净距，应根据建筑物基础结构、路面种类、卫生安全条件、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物大小和有关规定等拟定，不得小于现行国家标准室外给水设计规范GB 50013的规定。输水管道应设在污水管上方。当输水管道与污水管平行设立时，管外壁净距不应小于1.5m，当输水管道必须设在污水管下方时，应外加密封性能好的套管，套管伸出交叉管的长度每边不应小于3.0m，且套管的两端应采用防水材料封闭。输水管道与给水管道交叉时，其净距不应小予0.15m。输水管穿越铁道、河流等人工和天然障碍物时，应经计算采用相应的安全措施，并应征得有关部门批准。4.2.7输水管道设在地下水位线以下时，应进行抗浮验算。4.2.8当两条输水管道并行时应保持适当的间距，以保证事故状况下安全运营的规定，4.3管材选择4.3.1输水管道可采用预应力钢筒混凝土管、球墨铸铁管、钢管、夹砂玻璃钢管、预应力钢筋混凝士管以及塑料管等非金属管材。管材的选择应考虑下列因素，并经技术经济分析比较后拟定： 1输水管道的重要限度； 2管道根数和长度； 3运营方式，有无调节设施； 4管道直径； 5正常工作压力和非稳定流极限压力；6外部荷载； 7供货、运送、工期、安装条件等； 8管道沿线地质条件，地形起伏限度； 9管材机械、水力等特性。4.3.2输水管道所用管材应满足下列规定： l应符合现行国家标准生活饮用输配水设备及防护材料的安全性评价标准GBT 17219的规定； 2有足够的强度，可以承受各种工况下的内外荷载； 3水密性好，压力实验渗漏量符合规定； 4管内壁光滑，水阻小； 5接口连接可靠，施工方便； 6综合造价合理，耐腐蚀，使用年限长。4.3.3本地质条件较好，使用压力较低(1.0MPa以下)时，对中小口径输水管道(不大于DNl200)，可通过比较选择球墨铸铁管、塑料管、夹砂玻璃钢管、预应力钢筋混凝土管等管材；对大口径输水管道(大于DNl200)，可通过比较选择钢筒混凝土管、球墨铸铁管、钢管。本地质地形等条件良好，使用压力不高，经水锤分析计算确有可靠的安全保障时，大口径输水管道也可选用预应力钢筋混凝士管、夹砂玻璃钢管等非金属管材。 对单条重要的大口径输水管道，或地质条件较差、使用压力较高(1.0MPa以上)时，宜选择钢管。当输水管道穿越河流、铁路等时宜选择钢管。对距离特别长(50km以上)的大口径输水管道，当施工期短，或本地形起伏和使用压力变化大、地质条件变化大时，可通过技术经济比较选择组合管材。4.3.4.当输水管道使用金属管材时，应考虑防腐措施，内防腐宜优先选用水泥沙浆衬里。生活饮用水管道的内防腐材料应符合现行国家标准生活饮用输配水设备及防护材料的安全性评价标准GBT 17219的规定。当钢管敷设在腐蚀性土壤中、电气化铁路附近或其他有杂散电流存在的地区时，应考虑发生电蚀的也许性，应采用阴极保护措施。如最小保护电流值较高时，宜采用外加电流法。在条件允许时，敷设在其他区域中的钢管也可增设阴极保护措施。4.3.5压力输水管道的公称压力应根据最大使用压力拟定，其值应为最大使用压力加0.20.4MPa安全余量。当选用非金属管材时，安全余量可根据经验适当放大。输水管道的最大使用压力，应通过水锤计算拟定。5 输水附属设施和管道附件5.1附属设施5.1.1输水管道上的各种阀门应安装在阀门井内。阀门井应具有足够的坚固性和阀门操作检修空间。5.1.2调节水池、调压井(塔)、阀门井等构筑物在地下水位线以下部分应防水，并进行抗浮验算。5.1.3寒冷地区的附属设施应采用必要的防冻措施。5.1.4进气排气阀井宜采用通气井盖。5.1.5.在输水管道弯管、三通、异径管、分支管、阀门等处应设支墩。管道的承插口、自由端、伸缩节等处亦应考虑设立支墩，防止位移脱口。5.1.6 当输水管道高差大或距离很长需要多级加压，或重力输水需要分段时，可设调节水池，其容积应根据工艺规定通过工况分析和水力计算拟定。当输水规模不大或规定不高时，重力输水管道中间的水池容积可按不小于5min的最大设计水量拟定。压力流输水管道中间水泵吸水池的容积不应小于泵站内一台大水泵15min的设计出水量。重力输水管道与压力输水管道间的连接水池，应按下游输水管道规定设计水池调节容积。 5.1.7大口径输水管道(DN1200)，宜在必要的位置设立检查孔，可结合通气设施一并考虑。5.2管道附件5.2.1在一定长度的输水管道中应设立检修阀门。检修阀门的间距应根据管路复杂情况、管材强度、事故预期概率以及事故排水难易等情况拟定，每510km宜设立一处。穿越大型河道、铁路、公路(高速或干线)也应考虑设立检修阀。在安装水力控制阀，如单向阀、减压阀、超压泄压阀、水位和流量控制阀、进气排气阀等处，也应安装检修阀。5.2.2输水管道泄水阀直径应经水力计算拟定，可取输水管道直径的l/51/4。当管道内静水压力很高时，泄水阀直径应根据静压力和泄水时间经水力计算拟定。检修和泄水阀门应具有良好的密封性能，在工作压力范围内关闭状态下，泄漏量应为零，且有良好的可靠性。在运营或试运营时兼调节流量的泄水阀，宜采用闸板阀。5.2.3在输水管道安装备类阀门处，宜安装伸缩器(或柔性管接头)。为防止管道地基非均匀沉降和温差应力危害管道，亦应考虑安装伸缩器。5.3承为控制装置设立5.3.1在水泵出口总扬程不大于20m，且管道不易发生直接水锤时，可选用普通止回阀，或无缓闭装置的同类单向阀。当水泵扬程大于20m时，应使用缓闭式单向阀。当使用微阻缓闭止回阀和类似结构的单向阀时，应对其可靠性及在系统中是否适宜进行论证，保证安全方可使用。当水泵扬程较高，且输水系统复杂易产生很高水锤升压时，使用缓闭式单向阀或多功能水泵控制阀，应根据水锤计算拟定其工作参数。5.3.2超压泄压阀应设在泵站出水总管起端、重力输水管道末端的关闭阀上游。输水管道中间是否需要设立超压泄压阀，需经分析计算后拟定。超压泄压阀的公称直径宜为主管道直径的1/5l/4，或经水力计算拟定。超压泄压阀的泄压值应根据输水管道的最大使用压力和管材强度，经水力计算拟定。泄压值也可采用最大使用压力加0.150.20MPa。5.3.3当重力输水干管的总作用水头超过0.4MPa时，应根据管道水锤防护需要、管道防漏、低流量运营时的消能等因素考虑是否设立减压阀。重力输水管道上使用的减压阀，应具有当进口压力和流量在设计范围内变化时，出口压力基本恒定不变的性能；公称管径DN600mm时，还应具有保证阀芯不振颤的措施。安装在输送原水管道上的减压阀，宜选用膜片式，并有防堵塞措施。5.3.4输水管道在坡度小于l时，宜每隔0.5l.0km设立进气排气阀。一般情况下，每隔1.0km左右设立进气排气阀。进气排气阀的设立位置，应根据管路纵断面高程情况拟定或经水锤防护计算拟定。在寒冷地区，应采用保温措施保护进气排气阔。选用的进气排气阀应符合下列规定： 1进气排气阀的口径在仅需要排气功能时宜取输水管道直径的l/l 21/8。在进排气功能均需要时，宜取输水管道直径的l/81/5，或经计算拟定。排气阀有效排气口径不得小于其公称通径的70； 2进气排气阀必须具有在输水管道内多段水柱气柱相间或存在多个不连续气囊情况下，连续快速(或大量)排出管道内任何一段气体的功能，即在有压条件下，进气排气阀内充满气体时，大小排气口均启动排气，充满水时均关闭而不漏水，出现负压时可向输水管道注气； 3安装前宜进行性能检测：在不小于0.1MPa的恒压条件下，交替向进气排气阀阀体内充水充气，排气阀大小排气口均做到充气启动高速排气，充水关闭不漏水，反复动作3次以上合格为止； 4当管道压力较大，或工况复杂对水锤防护规定较高时，应采用品有缓冲功能的排气阀或大小排气阀组合使用。5.3.5当水池需要自动控制水位时，应设立水位控制阀。当工况需要时，该阀还应具有自动平衡水池的上、下游水量和缓闭功能。5.3.6当输水管道沿线地形等条件允许时，可设立调压塔(池)，消除运营中也许产生的水锤压力。5.4设施连接5.4.1当输水管(渠道末端连接多个高度不等的蓄水池时，应进行水力计算，并采用相应措施满足水力平衡条件。5.4.2当重力输水管道末端直接与城市管网或众多用户相连时，宜根据计算结果设立减压装置，避免输水时较小时管网静压过高。5.4.3有压重力输水管道和加压输水管道的半途设有较大出水量的支管时，应在连接处设立保压措施；当连接处压力大于用户需要时，应设立减压装置。5.4.4当输水管道中间有多个调节水池时，应设立保证上、下游流量配合和调节的水位流量控制调节装置。多级加压泵站应按最大设计输水流量和调节规律选择水泵，并应计算在非设计流量工况运营时，各泵站之间的流量差，必要时设立相应流量控制装置，平衡上、下游流量。流量水位控制装置的公称直径大于主管道直径的1/3时，应具有缓冲功能。不得快速启闭。5.4.5当重力输水管道从城市管网直接取水时，连接处宜加装减压稳压阀或其他自动稳压装置。5.4.6当上游是无压重力输水渠道，下游是压力输水管道时。应在管渠衔接处设立调蓄水池或水库，其调节容积不应小于无压渠道流量调节响应时间所产生的上、下游流量差。6 压力输水系统水锤防护6.1一般规定6.1.1对小口径 (DN600以下)间单输水管道的水锤分析和防护设计，可参考同类工程或根据一般理论和经验等进行。对复杂和高压力输水管道应通过非稳定流分析计算，进行水锤防护设计。6.l.2中档口径(DN600DN1200)输水管道的水锤分析和防护设计，应经专门的分析计算后，拟定水锤防护措施。6.l.3大口径(DNl200以上)和专长距离输水管道的水锤分析和防护设计，除专门分析计算外，还应进行适当的验证计算，拟定水锤防护措施。在具有条件时，大口径输水管道水锤防护计算可结合数字模拟技术进行。6.1.4水锤防护措施设计应保证输水管道最大水锤压力不超过1.31.5倍最大工作压力。对加压输水管道，事故停泵后的水泵反转速度不应大于其额定转速的1.2倍，超过额定转速的连续的时间不应超过2min。6.2水锤分析6.2.1压力输水管道应按运营工况进行停泵、启泵、关阀、开阀、正常运营及流量调节水锤分析。6.2.2停泵水锤分析的内容应涉及： 1未采用防护措施时，忽然停泵引起的最大水锤升压、最大降压，以及水泵最大反转速也许引起危害的分析； 2管道是否也许发生断流和断流弥合水锤，其升压危害和消减方案； 3 采用必要的防护措施后，应按下式核算输水管道各重点部位的最大压力是否小于管道的强度： 2H十Ho1.5Hk或式H停泵时该处的水锤升压； Ho该处的正常工作压力； Hk-该处管道的公称压力。 4采用防护措施后水泵最大反转速度是否满足规定。6.2.3启泵水锤分析的内容应涉及管道初次充水和忽然停泵再次启动水泵，以及事故检修或正常停水后再次启动水泵的气爆型水锤分析。6.2.4关阀水锤分析的内容应涉及： l在也许的最大、最小和设计流量下。按常规关闭管道末端阀门产生的最大水锤升压、最大降压及其危害的分析； 2在各种流量下末端阀门最佳关闭程序的计算分析，产生水锤和断流弥合水锤升压、降压及其危害的分析； 3管道较大支管阀门关闭对主输水管道也许产生的压力波动及危害； 4拟定管道末端控制阀的构造形式和技术规定。6.2.5开阀水锤分析的内容应涉及： l忽然开阀管道压力减少对管道的危害分析； 2忽然开阀是否也许引起管道断流弥台水锤的分析； 3拟定最佳开阀程序。6.2.6正常运营水锤分析的内容应涉及： 1水泵输水的压力管道气体释放量的分析； 2管道存气对输水量影响的分析； 3管道气囊运动引起的压力波动对管道强度危害的分析； 4管道气囊忽然聚积发气愤堵导致破坏性水锤的分析。6.2.7流量调节水锤分分析的内容应涉及： l调节流量引起管道产生的压力波动是否导致水柱中断和气囊聚积及危害的分析； 2气囊运动和水桂中断对支管压力波动和影响的分析； 3拟定合理的流量调节程序。6.3水锤防护6.3.1压力输水管道水锤防护设计应结合水锤计算分析，并按照下列规定进行： 1各种可行的水锤防护措施及其防护效果计算分析； 2水锤防护方案的技术经济比较； 3最优方案的具体计算结果及其可靠性分析； 4拟定水锤防护的实行方案，明确防护装置的名称、类型、数量、安装位置； 5提出防护装置的技术规定； 6提出输水管道启动、停车、运营操作规定。6.3.2停泵水锤防护宜涉及下列重要内容： l根据水锤分析计算结果，拟定装在水泵出口处用于停泵水锤防护的单向阀的类型、技术规定、调节方式和工作参数等； 2在忽然停泵过程中计算拟定输水管道某些重点部位是否故意外超过管道承压强度的冲击升压，是否需要安装超压泄压装置及其规格、工作参数等； 3在忽然停泵过程中输水管道出现负压的部分宜采用哪些消除负压措施及其效果计算； 4当输水管道单级加压很高，且坡度较大时，拟定是否在管道中部设立减少停泵水锤的单向阀。6.3.3启泵水锤防护宜涉及下列重要内容： l对有压输水管道，根据管道特点、地形复杂情况、水泵特性以及管路上所装附属设备的性能等，分析计算管道产生启泵水锤的也许性，并拟定启泵水锤的类型、大小、危险限度及其防护措施等； 2制定有压输水管道水泵的正常启动与切换、检修后再次充水、忽然停泵后再次启动，泵站阀门的合理启动操作规定； 3对误操作也许产生的启泵水锤，拟定是否在水泵出口处安装启泵水锤控制装置。7 压力输水系统运营7.1充承启动规定7.1.1大型和复杂的压力输水管道系统应制定充水启动运营操作规程，初次充水启动应在有经验的运营人员指导下进行。7.1.2压力输水管道充水时，宣控制充水流速不超过0.30.5m/s，最大不超过1 m/s。7.1.3压力输水管道充水时，应保证排气顺畅，并使充水流量低于排气装置的排气流量。7.2有压重力输水管邀遮缔规定7.2.1末端出口为管道最低点时，将末端出口阀门完全或部分关闭，从管道起端充水启动，控制充水流速，观测沿线排气阀排气状态，直至所有排气阀终止排气，且管道已充满水为止。当输水管道具有倒虹吸式管段，充水前应启动管路末端阀门，当管路末端出口见水后，关闭或减小末端出水闸门启动度。继续充水至管道完全充满。7.2.2短期停水时，关闭管道末端阀门，保持输水管道的满流状态。应避免关闭上游阀门放空管道。7.2.3流量需要调节时，应采用下游阀门调节。应通过水力计算或水锤分析拟定阀门调节的方式和速度。当输水管道设有末端水池时，宜采用品有缓闭功能的水位控制阀或电动阀等实现自动流量调节。7.3加压输水管道运营规定7.3.1启动水泵时，除应按正常启动操作环节外，还应注意控制阀门的启动速度但是快。忽然停泵后再次启动水泵时应控制输水管道流速，保证输水管道内不存在气囊后，再逐渐加大流速至设计值。输水管道初次通水的水泵启动应控制充水流速，当输水管道所有充满，沿线所有排气阀停止排气后。再逐渐加大充水流速至最大设计流量。7.3.2当离心泵停泵时：应一方面关闭泵前出水阀门，再停水泵，当较长时间停运且考虑输水管道防冻时，可放空管内存水。在一般情况下不宜放空管道。7.3.3可采用增减并联水泵台数调节输水流量。当设有调速装置时，可采用增减水泵转速调节。在管路系统复杂或调节流量很大时，宜通过水力计算或水锤分析拟定相关的操作流量调节规程。多级加压输水管道各泵站之间的流量差可通过流量控制装置平衡。8 监测和控制8.1一般规定8.1.1输水管道工程的监测和自动化控制水平，应根据输水工程的规模、特点、管理和维护水平等因素拟定，大型和复杂的输水管道工程宜设立监测和控制系统。8.1.2监测仪表和控制系统设立选型应统一，电源应可靠，关键设备应有备用。8.1.3在条件允许的情况下，可使用输水管道内的水作为水力控制阀门的水源。8.2检测和通讯8.2.1应对输水管(渠)道始末端的流量、压力(水位)进行监测。8.2.2通信和数据传输方式应结合自动控制系统的规定拟定。8.2.3可在输水管(渠)管理所、泵站设中继站。8.2.4数据信号速率应根据数据传输量和水锤控制规定拟定，但不宜小于4800bps，误码率小于10-6。8.2.5可配备必要的输水管道事故抢修、巡回检查和平常维修的移动通信设备。大型泵站内生产区、辅助生产区应设联络电话。8.3自动化控制8.3.1宜设立输水管(渠)道系统异常工况和紧急事故的自动停运和关闭控制装置。8.3.2有条件时，可对输水设备进行远动控制。8.3.3重力输水压力和流量可采用压力调节阀自动控制。加压输水压力和流量宜采用水泵调速方式自动调节。8.3.4密闭多级泵站应设立进出压力控制装置。8.3.5大型水泵机组应设立轴承温度、电动机定子温度等的超限连锁停运控制装置。8.3.6输水管(渠)道的连接水池，宜采用品有缓闭功能的水位和流量控制阀。本规程用词说明 1为便于在执行本规程条文时区别对待，对规定严格限度不同的用词说明如下： 1)表达很严格，非这样做不可的： 正面词采用“必须”； 反面词采用“严禁”。 2)表达严格，在正常情况下均应这样做的： 正面词采用“应”； 反面词采用“不应”或“不得”。 3)表达允许稍有选择，在条件许可时一方面应这样做的： 正面词采用“宜”； 反面词采用“不宜”。 4)表达有选择，在一定条传下可以这样做的： 正面词采用“可”； 反面词采用“不可”。 2条文中指定应按其他有关标准执行时，写法为“应符合的规定(或规定)”或“应按执行”。非必须按所指定的标准执行时，写法为“可参照执行”。中国工程建设标准化协会标准城乡供水长距离输水管(渠)道工程技术规程CECS193：2023条文说明1 总 则1.0.1随着我国城市建设的发展长距离输水规划和建设工程日渐增多。由于目前尚无统一的技术标准，导致了工程安全问题较多。在短距离输水管道中可忽略不计的因素。在长距离输水管 (渠)道中也许成为事故隐患。因此，本规程制定期，结合长距离输水管(渠)道的特点，以安全运营为主线，兼顾经济合理，使长距离输水管的设计、施工和运营做到有章可循、安全可靠、经济合理。l.0.2城乡输配水管道具有很相似的水力特性，本规程重要针对长距离输水管的设计运营给出规定，但其技术内容对一般有压输配水管道也有参考价值。l.0.3长距离输水管(渠)道对供水工程系统造价影响较大，因此，应紧密结合城市现状和发展规划，进行多种方案技术经济比较，优化设计方案，使工程获得良好的经济效益和社会效益。2 术 语2.0.1参照有关泥浆管道输送规程和输水管道运营特点、水力特性和排气规定、流量调节响应速度等，本规程将超过10km(含10km)的输水管定为长距离输水管。局限性10km的输水管但具有同样技术特点时，也可参照本规程。2.0.2管道附属设施重要是指，为保护管道运营安全可靠、方便检修维护，需要设立的辅助性构筑物。2.0.3管道附件是指，需要设立的直接与管道相连的各种阀门、计量仪表、伸缩器等。3 输水工艺3.1设计流量3.1.1长距离输水管(渠)道的沿程漏水量也许占总设计流量的比重较大，故应纳入设计水量，特别是无压渠道的漏失水量更不应忽略，对于明渠还应考虑蒸发水量。出于以往各地输水管道工程因距离长短不一、管材不同，计算中采用的漏失水量不同，例如，有的输水管道工程漏失率采用3，有的工程漏失率则采用低于或高于3，目前缺少广泛的实测数据可供分析参考。因此，设计时应按输水量、距离、采用的管材和水源情况等因素，合理拟定漏失水量。与管网直接相连的有压输水管道，供水量计算中已包含了管网漏失水量，故其设计流量无需另计漏失水量。从净水厂至配水管网的输水管，其设计流量可分两种情况考虑，当单水源且管网无调节构筑物时，应取最高日最大时用水量为设计流量；当多水源或有调节构筑物时，应按最高日最大时条件下输水管连接的净水厂所承担的供水量计算。负有消防任务的输水管道，在技术经济比较或计算经济管径时可暂时不考虑消防水量，但在输水管管径选定后应加入消防水量进行输水能力校核。当消防工况输水压力不够时，应采用涉及放大输水管管径在内的各种有效措施。3.1.2为保证输水安全，输水管宜设两条。当两条压力输水管并行时，还应考虑它们之闯有一定的防冲刷间距，以保证一条输水管损坏时，另一条输水管仍可安全运营。防冲刷间距一般为15m或经水力计算拟定。单水源或多水源中重要水源的两条并行输水管，为了保证事故输水量，还应设两处以上的连通管。等分连通管的数量可按事故时供水系统对该水源供水量最低保证率的规定近似计算，其公式为： 式中 a水源供水量的最低保证率； m连通管道的数量。 单条输水管(渠)道的调节水池，应按其最低输水保证率规定和检修时间拟定调节容积。3.1.3输水管道事故输水量，一般按城乡事故供水量规定，取设计供水量的70。当情况特殊时，按实际规定拟定供水保证率。3.1.4明渠输水易产生水量流失和受到水质污染。水量流失涉及水漏失、蒸发、未预见的和人为因素等。水质污染的因素也很多，假如无切实可行的防护措施，将影响安全供水。3.2输水方式3.2.1输水方式重要按管(渠)道的动压形式分类。无压重力输水涉及明渠、暗渠以及非满管的管道输水；有压重力输水为仅由首
