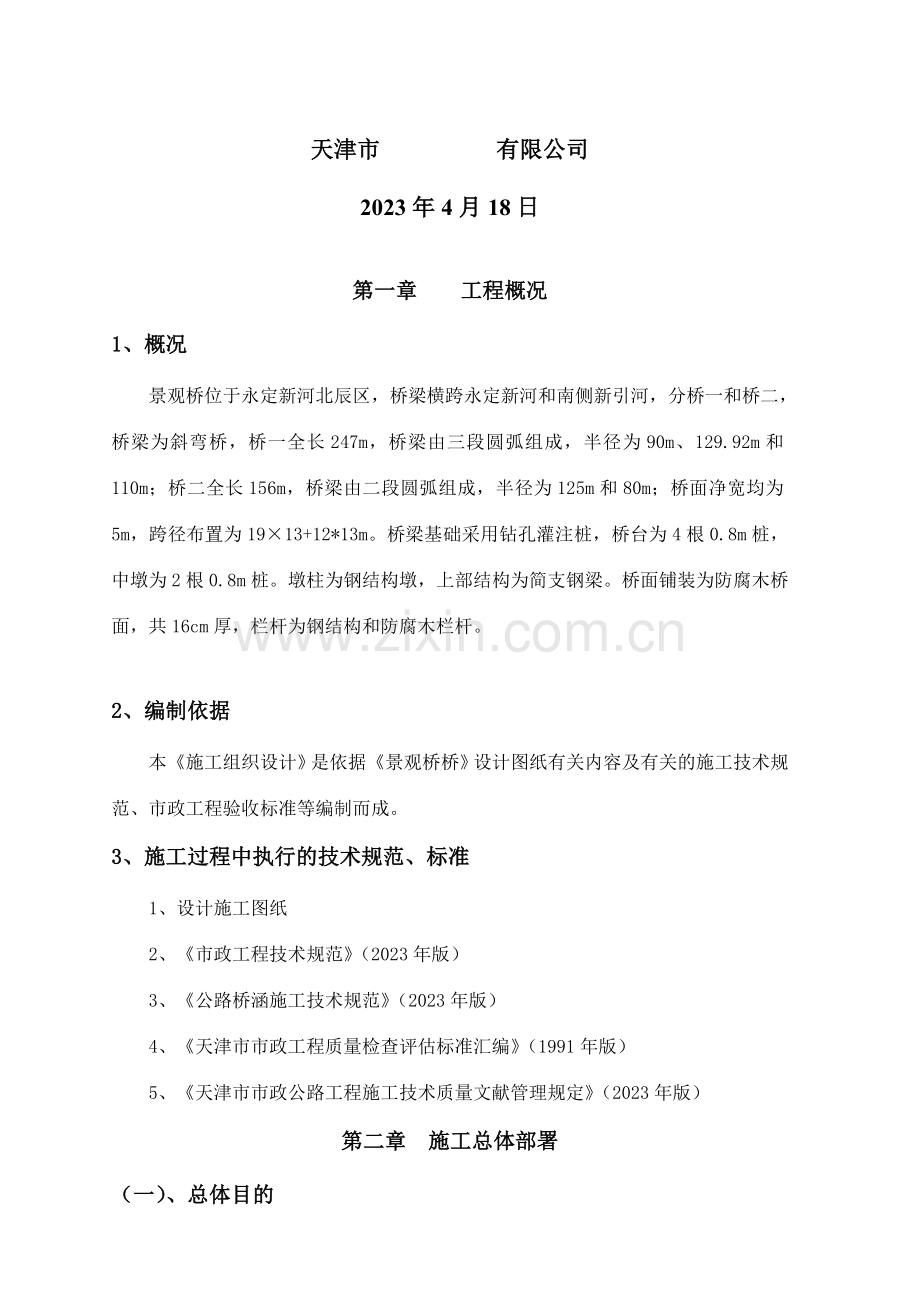

永定新河综合治理工程景观桥施工方案天津市 有限公司2023年4月18日第一章 工程概况1、概况 景观桥位于永定新河北辰区，桥梁横跨永定新河和南侧新引河，分桥一和桥二，桥梁为斜弯桥，桥一全长247m，桥梁由三段圆弧组成，半径为90m、129.92m和110m；桥二全长156m，桥梁由二段圆弧组成，半径为125m和80m；桥面净宽均为5m，跨径布置为1913+12*13m。桥梁基础采用钻孔灌注桩，桥台为4根0.8m桩，中墩为2根0.8m桩。墩柱为钢结构墩，上部结构为简支钢梁。桥面铺装为防腐木桥面，共16cm厚，栏杆为钢结构和防腐木栏杆。2、编制依据本施工组织设计是依据景观桥桥设计图纸有关内容及有关的施工技术规范、市政工程验收标准等编制而成。3、施工过程中执行的技术规范、标准1、 设计施工图纸2、 市政工程技术规范（2023年版）3、 公路桥涵施工技术规范（2023年版）4、 天津市市政工程质量检查评估标准汇编（1991年版）5、 天津市市政公路工程施工技术质量文献管理规定（2023年版）第二章 施工总体部署（一）、总体目的1、质量目的：符合设计规定，达成国家施工验收规范合格标准2、安全管理目的“三防二保证”即防交通事故，防触电事故，防火灾；保证全体工作人员施工过程无一人受伤害，保证施工全过程无重大安全事故发生。具体指标如下:1）、杜绝重大人身伤亡事故；2）、重大安全生产事故为零；3）、重大火灾爆炸事故为零；4）、重大交通事故为零；5）、工伤事故频率2以下；6）、减少职业病发生率。3、工期目的严格执行甲方及业主的协议工期4、文明施工及环境保护施工管理目的1）、减少施工（生产）噪声对环境的污染；环境敏感区（厂）内噪声达标；无重大扰民投诉。2）、施工废水排放满足国标污水综合排放标准的规定。3）、减少扬尘和生产性粉尘排放；防尘有措施，措施贯彻达95%以上。4）、固体废弃物，分类处置；达成国家和天津市有关固体废弃物处置的规定。（二）、施工总体平面图布置根据业主提供的图纸并结合施工现场周边环境的实际情况，本着合理运用的原则进行施工总平面布置。运用两侧河滩地作为钢筋加工场地，现场设集装箱作为临时办公室用房。施工用电重要采用附近网电或采用发电机供电，钻孔桩采用120KWH发电机供电。钢结构主梁在场外制作，采用大型平板车拉至现场采用架桥机安装。（三）、施工总体方案河道中水位控制在2m深左右时，在河中搭设挡水围堰，将围堰内水抽干后，在围堰内清淤、修筑道路，在围堰内进行施工。将桥一和桥二各分两次施工，在桥一10#与11#之间沿河道方向修筑一段围堰，先向南侧搭设围堰至河堤，将该围堰内结构施工完毕后，将该围堰撤除，搭设北侧围堰，施工北侧结构。钢结构主梁采用履带吊装。防腐木桥面和栏杆在架完主梁后安装。桥二在26#墩与27#墩之间分两次搭设围堰。该两次施工时间以雨季进行划分，在雨季前施工永定新河南侧和新引河北侧，雨季后施工永定新河北侧和新引河南侧。（具体安排见施工计划横道图）（附后）施工平面图见下页。2、施工总体计划安排整个桥梁在项目经理部统一领导协调下分两个桥梁作业队，一队负责施工基础及下部施工作业，二队负责钢结构主梁。施工计划见横道图。（附后）3现场重要施工机械进场计划安排（钢结构主梁在厂房加工）设 备 名 称规格型号数 量计 划 到 场 日 期正反循环钻机GPS-152台吊车20吨1辆发电机120KW1台挖掘机1台履带吊50t1套大型平板车55t4辆120kw发电机组120kw1套小型运货车2辆电焊机5008台切割机2台弯钩机2台吊车50吨2辆第三章 重要施工方案一、临时道路修建从现有道路与新建桥梁桥头修建一段道路与将在围堰修筑的道路相连。道路采用土方填筑，上铺砖头土。修建道路前，将河堤坡面杂草清除干净，挖设台阶。二、测量放线根据图纸，放设桥梁中心线和边线，拟定各墩柱位置，在桥位北侧测设栈桥位置，栈桥与桥梁外边靠近，高程低于主梁底50cm，平台墩位与桥梁墩位错开，保证平台木桩错开钻孔桩位置。三、围堰搭设围堰支护采用木桩，间距为0.7m打设一根，上部采用15*15*6m木方横向连接木桩，在内侧斜向搭设支撑木桩。沿设计好的路线搭设木桩后，将4cm木板在木桩中心加设一道，将竹围帘在木桩外绑扎二层，用防水布从围帘顶向围堰外铺设，铺设宽度不低于5m，共铺设4层，在河道部分防水布上运用砂袋压实。检查压实情况后，在围堰内抽水，抽干后将桩位及将修筑临时的道路部位淤泥清除80cm，回填砖头土，该道路作为钻孔桩及其他结构施工的道路。四、灌注桩施工方法。 根据施工场地的现有条件，采用循环钻机进行施工。（1）测量放线桩位位置测设后，在桩位四周设立四个控制点，用木桩加铁钉定位，并用红油漆标示。河道中桩位先通过CAD在计算机上测设四个控制点，将控制点测设在平台上，拉线控制桩位位置。（2）钢埋设护筒陆上护筒采用直径1.0m钢护筒，埋设时四周须采用粘土夯实。护筒埋好后，测量护筒标高，现场工程师填写开孔告知单，安排下道工序。（3）设备就位 钻机按指定位置就位，在技术人员指导下，用十字交叉线定位，调整桅杆及钻杆的角度。钻机安装就位之后，应精心调平，保证施工中不发生倾斜、移位。施工之前，钻机应先试运转检查，以防止钻孔半途发生故障。（4）钻孔循环钻机采用孔内成浆护壁，钻机采用孔外造浆注入孔内护壁，每台钻机准备一台容积为30m3泥浆池，泥浆各性能和指标均应达成施工规范规定。 钻进过程中应控制速度，特别在钻进初始及易塌土层。在钻进过程中，要注意保持泥浆水头，根据土层情况调整泥浆参数，施工第一根桩时，要控制进尺速度，观测地质构造，有无流砂、流泥及地下水水位情况。（5）清孔在钻进达成设计深度时，应立即清孔，采用换浆清孔法，清孔时应控制好泥浆质量，防止坍孔。清孔后，孔底沉渣不得大于150，并将孔口处杂物清理干净，经自检合格并经监理工程师验收后方可进行下步工序。下放钢筋笼和导管后再测沉淀厚度，合格后开始灌注，如沉淀厚度超过设计规定则用导管换浆法二次清孔。（6）钢筋笼制作及吊放钢筋笼制作严格按图纸加工，加工误差控制在允许范围内：主筋25间距：1.0mm的圆弧，以便满足电弧喷涂工艺规定。 （6）除刺和刨边1)孔边的飞刺、板层间刺屑、边沿的飞刺、电焊熔渣飞溅等，均应铲除干净，并不得损伤母材，杆件边沿和端部的允许缺陷均应铲磨匀顺。2)切割边的飞渣应铲除干净，开孔、尺孔打磨均顺。（6）板单元的制作1)板单元的划分 钢桥顶、底板板块采用数控精切（含坡口），一端留配切量。纵肋数控精切下料。钢桥均采用等截面钢箱梁结构，人行钢桥共划分为31个节段，每个节段大体上由桥面板、桥底板、腹板及隔板等组成。2)板单元制造工艺下 料矫 正划 线划 线修 整组装纵肋焊 接赶 平包 装a. 顶、底板制作工艺 对板件矫正时，严格遵守火工矫正工艺。钢桥顶、底板精切下料后用赶板机赶平，严格控制平面度。长板于赶平前用调直机调直。 采用反变形，用CO2自动焊机施焊，焊后控制松卡温度。切割面垂直度偏差不应大于零件厚度的5%，且不应大于2mm。 采用磁力吊吊钢板，以防产生永久变形。组焊外壁板和球扁钢或T肋时，选用CO2气体保护焊接，以减小焊接变形。 用赶板机赶平，严格控制平面度。长肋板于赶平前用调直机调直。在反变形胎架上进行焊接作业，以减少焊接变形，焊接结束后对变形的部位火工效正，保证制作好的板件无变形.需自动焊拼板的板边不直度应0.8mm，其坡口可采用自动、半自动割或切割设备开设，坡口粗糙度0.8mm隔板精切下料后用赶板机赶平，严格控制平面度。长板于赶平前用调直机调直。 隔板板块采用数控精切，切割完毕后用赶板机赶平，严格控制平面度。长板于赶平前用调直机调直。切割面垂直度偏差不应大于零件厚度的5%，且不应大于2mm。 对板件矫正时，严格遵守火工矫正工艺。组焊隔板和加筋板时，选用CO2气体保护焊接，以减小焊接变形，焊后控制松卡温度。 采用磁力吊吊钢板，以防产生永久变形。顶、底板制作工艺流程NNNN加工坡口Y赶 平预解决精切下料赶 平N板单元组装YYY复 验进 料纵肋加工检 查检 查检查检 验不合格品控制程序Y纵肋组拼不合格品控制程序不合格品控制程序不合格品控制程序不合格品控制程序组焊纵肋包 装焊 接修 整补涂底漆标 记b. 隔板制作工艺赶 平预解决赶 平数控下料YN检 查YN检 查查焊 接N检 验加 工组装肋板N不合格品控制程序不合格品控制程序不合格品控制程序不合格品控制程序复验进料Yc. 板单元的拼焊a)板单元拼焊前，先对纵肋进行小组装焊，并按需进行火焰校正。b)拼装的零件必须通过校正，并将连接表面及焊缝位置30至50mm范围内的铁锈、毛刺、脏物、油污等清理干净。c)焊接拼装不得超过允许的尺寸偏差，如下表所示：类别项目允许偏差板对接单面焊对接错边S0.1， 且Smax=2mm双面焊对接搓边S0.15，且Smax=3mm搭接搭接长度L2(1+2)翼缘板翼缘板倾斜度B/500翼缘板对垂直腹位移h3mm相相应的受力竖板重叠尺寸d2/3d)基本焊接结构件制造的允许偏差，如下所示项目项目允许偏差构件直线度垂直方向f L/1000;水平方向f1L/2023板梁结构件箱形梁翼缘板水平度B/200工字形梁翼缘板水平度B/200，且max=2mm箱形梁或工字形梁腹板的垂直度H/200。此值在长筋板或节点处测量。箱形梁或工字形梁翼缘板相对于梁中心线度5mm。工字形梁翼缘板的平面度a/100箱形梁或工字形梁腹板的波浪度以1m平尺检查，在受压区域的H/3的区域内，不大于该区域板厚的0.7倍，且在相邻筋板间凹凸不超过一处。（四）、预拼装钢桥分段拼装完毕后，进行预拼装。箱梁总拼采用无间隙拼装，箱梁间仅留有焊缝间隙，一般为610mm。因此，箱梁基线间距L=L0(箱梁长度)+ A(焊缝间隙)。此外，为保证箱梁总长，在最后一个分段上，留有二次切割量。预拼装调整简要环节如下：1)水准仪配合对箱梁整体标高进行测量，如有超差，使用液压千斤顶等工具进行调整，直至符合规定； 2)使用经纬仪或全站仪等测量工具，根据板件制作横纵基线调整箱梁间距；3)匹配完毕后，在节段对接口焊缝中心两侧150mm放拼装基线，以便现场节段对接。尺寸公差钢箱梁尺寸公差见下表：箱梁制作尺寸公差见下表：类别项目允许偏差板对接单面焊对接错边S0.1， 且Smax=2mm双面焊对接搓边S0.15，且Smax=3mm搭接搭接长度L2(1+2)翼缘板翼缘板倾斜度B/500翼缘板对垂直腹位移h3mm相相应的受力竖板重叠尺寸d2/3（五）、 涂装工艺1、 涂装技术规定序号部位油漆种类干膜厚度um备注1箱梁内部底漆50um2车间喷涂2箱梁外露面中间漆150um车间喷涂中间漆40um23箱梁外露面面漆50um1工地现场喷涂2 喷砂、油漆施工顺序详述a)打砂前检查分段表面，确认没有焊瘤、飞溅、毛刺等缺陷，自由边锐角打磨至R2。b)清除分段表面的积水及杂物，并用清洁剂清除钢材表面的油脂、油污。c)清除钢材表面的油污、水份、灰尘、盐分、焊接烟尘、粉笔或油漆记号。d)分段用平板车运进油漆车间，放在专用支墩上。e)准备通风、照明设备和脚手架。f)保护不需打砂油漆的构件及设备。g)环境控制：检查并记录气温、钢板温度、相对湿度、油漆温度。相对湿度不超过85，钢板温度必须高于露点3。当环境状况达不到上述规定期停止施工或加开除湿设备。h)选用1030目的铜矿砂，保证打砂后的粗糙度在40100um之间。i)检查压缩空气的压力、油水分离状况等，保证贮气罐内的空气压力在67/cm2，且油水分离器工作正常。j)砂枪距钢材表面约2030cm，喷砂角度保持在6080，匀速移动，每分钟约0.51.0m。k)依据GB8923-1988 涂装前钢材表面锈蚀等级和除锈等级或ISO 8501-1 ：1988钢材表面涂装油漆前的除锈和清洁度的目视评估中的文字描述和图片对照检查打砂后钢材表面的清洁度，外表面保证达成Sa2.5级，内表面保证达成Sa2级，粗糙度介于40100之间，不合格部位重新打砂。l)打砂检查合格后，用干燥、清洁压缩空气吹去表面砂粒，并用工业吸尘器除尘。m)喷砂合格后，在尽也许短的时间内喷底漆，一般规定不超过6小时。喷漆后8小时内防止雨淋。n)采用高压无气喷涂设备进行喷涂施工，大面积喷涂前对焊缝、边角、难以喷涂到的部位先进行预涂。为缩短打砂表面在空气中的曝露时间，底漆喷涂前可以不进行预涂，但底漆干燥后应进行补涂。o)喷漆前用100毫米宽的胶纸保护待焊接部位，不需油漆的构件和设备也应预先保护。p)每道油漆的喷涂参数见附页，此为指导现场施工的技术依据。q)按照附页中的技术参数完毕底漆、中间漆、面漆的施工，喷涂下道油漆前先对上道油漆缺陷进行修补、清洁，并先进行预涂。r) 整个分段油漆竣工后，折除脚架和照明设备，用600T平板车把分段运到储存场地。s)清除车间内的废砂，等待下一个分段进入。3. 喷漆施工的操作要领1)领料检查：核对所领材料是否为待施工部位油漆配套中规定的材料，检查油漆桶密封是否完好，若有破损、渗漏、涨桶现象，应在征得油漆供应商许可的情况下才干使用。2)开桶检查：若发现有凝胶、结快、变色等现象，则基本断定涂料已变质，应当废弃。但轻微的沉淀结快经充足搅拌均匀后仍可使用。3)开桶：用风动搅拌机把基料、固化剂分别搅拌均匀，按照产品说明书中的混合比例把固化剂加入到基料中，搅拌均匀。如有需要，再按产品说明书中的规定加入适量配套稀释剂，搅拌均匀。4)选用无气喷漆泵，压缩比45：1或60：1均可，喷嘴选用IP产品说明书中推荐的喷嘴型号。喷幅的大小取决于被涂构件的形状和大小，对于大平面，可选用喷幅较大的喷嘴，而复杂构件则选用喷幅较小的喷嘴。5)喷涂施工前对待焊接的焊缝、不需涂漆的构件及设备进行保护。6)一般采用先上后下、先内后外、先难后易的原则进行喷涂施工，喷涂时注意每道漆膜之间的搭接，一般搭接宽度为喷幅的1/2。7)喷嘴距离构件表面的距离一般为30um左右，尽量使喷枪与被涂构件表面保持垂直，运营速度均匀，避免因过快过慢引起膜厚不够或流挂、超厚现象。8)喷涂拐角处，喷枪要对准中心线，保证两侧都得到均匀的膜厚。9)喷涂过程中应经常使用湿膜卡，用于控制干膜厚度。10)喷涂过程中要随时检查刚刚喷过的漆膜是否存在针孔、汽泡、鱼眼、流挂等缺陷，如有应立即停止喷涂施工，分析因素，检修设备，并试喷成功后再继续喷涂。如发现露底时应立即补喷。11)喷涂结束后应及时用清洁剂清洗喷漆设备，特别是喷漆泵和喷枪，防止油漆留在其中固化导致设备无法正常使用。12)喷涂竣工后，依据产品说明书中的干燥时间等待油漆充足干燥，等油漆干燥后及时对露底、膜厚不够部位进行补涂，并解决涂层上的流挂、颗粒、桔皮等缺陷，并对焊缝、边角及难以喷涂部位进行预涂，准备下道油漆的施工。4 损坏区域修补程序在吊装、运送分段时要警惕，避免破坏涂层，假如涂层已有损坏，按下述程序修补：1)缺陷例如针孔、气泡、流挂、流淌、过喷、桔皮、鱼眼等应采用细砂纸轻轻打磨（手工或动力工具）缺陷边沿，用吸尘器或其它合适方法去除灰尘和附着不牢的碎片，然后补涂相同油漆。2)露出钢材基底损坏部位用动力工具打磨至St3级（ISO85011标准），其它需补涂的部位一方面除去油污、灰尘、可溶性盐，临近至少25mm的完好涂层用砂纸打磨成45的坡度。3)没有露出钢材基底的损坏区域一方面除去油污、灰尘、可溶性盐，接着用砂纸把漆膜拉毛。补涂的油漆的周边应覆盖完好的涂层25mm，后续补涂的涂层都应盖住前道涂层且再向周边延伸25mm。（六）、焊接工艺（1）目的与范围在现代钢结构制作中，焊接工序相称重要，焊缝质量的好坏直接影响产品质量，为了保证钢桥整体焊接质量，特制定本工艺规程。（2）参考GB5117-85,GB5118-85,GB6417-86,GB985-88,GB986-88,GB3323-87,GB11345-89,ZBJ04006，JB-ZQ4000.3，设计图纸（3）一般规定1)焊工规定a)凡是参与钢桥焊接的焊工必须通过焊工资格考试，且只能从事焊工证书上规定范围内的工作。b)焊工必须熟悉本工艺及WPS，并严格按照工艺规定的规定施焊，未经焊接主管工程师批准，不得更改工艺和工艺规定的焊接参数。c)焊工焊接时必须认真负责，不得疲劳作业。d)对于经常出现的缺陷，焊工要对此进行总结、交流，避免再次出现类似错误。2)设备规定a)焊接设备必须通过调试校准，焊工焊接前自行检查焊接设备及仪表的运营情况，确认无误后方可进行作业。b)保温筒在使用时必须插电保温；气刨用空气压缩机必须经常排水。c)CO2气瓶流量表必须通电加热保温。3)材料规定a)焊接前先确认焊丝、焊条、焊剂是否对的，不得混用、乱用。b)CO2纯度不低于99.8，使用时流量表要通电保温。c)不同接头使用不同型号的陶瓷衬并要粘贴密实。d)焊材的储存必须在干燥、通风良好的地方，由专人保管。e)焊条烘烤温度为350-400，烘烤时间为1-2小时，焊剂烘烤温度为300350，烘烤时间为1-2小时，烘烤后应放置于110-150的保温箱中保温，随用随取。f)焊条烘烤时，严禁高温急烘，防止药皮脱落。g)焊条使用时，焊条筒必须插电保温，且每次取用的焊条不得超过2根。h)一般每次发放焊条数量不超过4h用量；当天用不完，下班后退回保温箱保温；若焊条已受潮，应重新烘干后再保温，但反复烘干次数不得超过2次，用不完的焊材要退库，并按规定温度重新烘干。4)环境规定a)焊接环境温度不宜低于0，环境湿度不宜高于90。b)不宜在阴雨潮湿的天气施焊，当焊件表面有潮湿时，应采用加热除湿措施。c)焊接作业区风速超过8米/秒时，应设立挡风装置。5)接头规定a)坡口周边30-50mm区域要保持无油污、水迹、锈斑；坡口间隙和钝边要符合设计规定。b)所有对接焊缝要加装引、熄弧板，严禁在工件上起弧和熄弧，收弧时要填满弧引熄弧板内焊缝长度不小于25mm，埋弧焊的焊缝长度不小于100mm。6)装配、定位焊规定a)组装过程中应严格控制两工件间的错位、坡口角度和根部间隙。施焊前，焊接检查人员应严格按照设计装配尺寸进行焊前检查，当确认坡口各项尺寸符合规定期方可进行焊接，并作好质量记录。严禁在接头间隙中填塞焊条头、铁块等杂物。b)定位焊缝不能有焊接缺陷，假如发现及时清除，焊接时必须充足熔于焊缝。定位焊缝所用的焊接材料的型号，应与正式焊缝相同，工艺规定相同。定位焊的焊接必须有具有焊工合格证的正式焊工操作，定位焊焊缝长度为50-100mm，间距一般为400-600mm，定位焊焊缝厚度不宜大于原设计焊脚的2/3。c)在定位焊前，装配间隙必须通过检查合格后焊接定位。d)用切割法割除引、熄弧板时，切割线离开母材至少3mm；残留部分应以打磨机磨平。7) 焊缝规定a)焊缝要达成外观按设计规定，如：圆滑过渡，余高，焊脚大小等。b)对于气刨后的焊缝表面必须打磨掉渗碳层，露出金属光泽。c)对于火焰切割后端面，必须将表面氧化皮和飞溅物打磨干净并露出金属光泽，并将很深的割痕补焊后磨平。d)尽量避免十字交叉焊缝。e)横加强筋应离开平行的对接焊缝间距不小于200mm。f)焊缝应避开应力较大部位和截面突变部位。g)腹板与翼板之间的角焊缝应填满焊透，转角处包脚。h)多层焊时，在焊接每一层焊缝前，应对前一层焊缝进行检查，发现缺陷立即清除，经检查合格后进行下一层焊接。i)对于封闭箱形断面封板前，应将箱内焊缝检查合格签字后方能封板。j)对于T40mm 的板件，焊缝完毕后24小时进行NDT检查；T40mm板件焊缝完毕后48小时进行NDT检查。8)焊缝返修规定a)对于需要返修的焊缝，必须拟定缺陷位置，缺陷的大小和深度等。b)采用碳弧气刨或其它机械方法清除焊接缺陷，在清除缺陷时应刨出利于返修的缺口，并砂轮机磨掉坡口表面的氧化皮和渗碳层，露出金属光泽。对于焊接裂纹的清除，应在裂纹的两端各50mm的地方打两个止裂孔以防止裂纹外延。c)按原焊缝的规定进行预热，预热温度和预热范围按原规定执行。d)返修采用原焊接方法及焊接工艺。e)焊缝返修时，需将清除部位的两端刨成1:5的斜坡，填充金属与原焊缝充足熔合。f)返修后的焊缝应修磨光顺，并按照原检查规定进行复验，且同一部位的焊缝返修不得超过2次。9) 焊接规范参数规定一般平位焊用135或135+121，立位、仰位用135，定位焊、长肉、返修、和特殊位置用111。具体参技术参数见下表焊接方法焊接方位焊接电流焊接电压备注135平位200-26028-32立位180-22024-28仰位180-22024-28111平位150-190 (3.2/4.0)22-26点焊110-190 (3.2/4.022-26仰位110-140 (3.2)120-160 (4.0)22-26121平位450-600 (4.0)30-34焊接原则1)钢桥设计板厚，焊接量较大，为了减少焊接应力，除设计时尽也许避免焊缝密集、交叉，还要考虑减小焊缝截面、减少焊接受缩应力。因此，焊接时应遵循纵向焊缝同向焊接，同类焊缝对称焊接，先中间后两边，先里边后外边的焊接原则，多人焊接时采用分段退焊的原则。2)焊接前及打底焊接时，不可随意切除固定马板。当焊缝厚度达成母材厚度的2/3时方可切除。切割马板时，应留有一定的余量然后打磨至与母材相平。当伤及母材时，应进行补焊，补焊规定和正式焊接相同。补焊后的焊缝进行打磨、检查，外观符合规范规定。3)焊接采用多层多道焊时，焊接操作人员必须进行连续施焊。焊完后应及时清理焊渣和表面飞溅物，发现影响焊接质量的缺陷时，应及时清理。在连续焊接过程中应控制焊接区母材温度，使层间温度的上下限符合工艺规定。（七）、钢构件运送方案1、运送工具本工程钢箱梁跨度13米，宽5米，单重约22吨，B段、C主桥钢墩柱重约5吨，在充足考证运送过程中的过桥、限高、限宽等影响，慎密考虑和编制运送方案，对线路的选择应进行实地论证，并作好各种安全措施，如分段的固定、大件运送警示标记、保障车辆等；大件运送应遵守政府有关职能部门的规定。2、前期准备工作根据制作方提供的具体资料：每个分段外型尺寸、单件重量、运送先后顺序、日期等，作运送可行性分析，对无法解决的问题及时反馈给制作方以便及时调整、修改计划，保证施工周期。选择好行车路线，行车路线拟定后对有也许影响行驶安全的环节做好应变和应急方案和准备，以便迅速排除，保证行车畅顺。对所有参与运送地车辆做好维护保养，检修，保证安全，顺利完毕运送任务。安规定办理三超物件运送行驶手续。准备好专用吊具，索具和捆扎，固定用的钢索和紧不落等工具。组织专题会议，对所有参与本次工程人员进行技术交底，提高全体人员安全意识。3、运送路线运送前须与交通管理部门协商平板车通行时间和路线，在交警的配合下在道路上行驶，进入施工现场道路需进行修整、压实，保证平板车转弯半径满足规定。4、运送过程a) 根据施工计划，合理调度车辆，满足进度规定。b) 采用用平板车装载构件运送。c) 装载重心是否合适，捆扎固定是否牢固可靠，危险标志放置是否适当等，装好
