成套电容器装置技术标书通用部分.doc

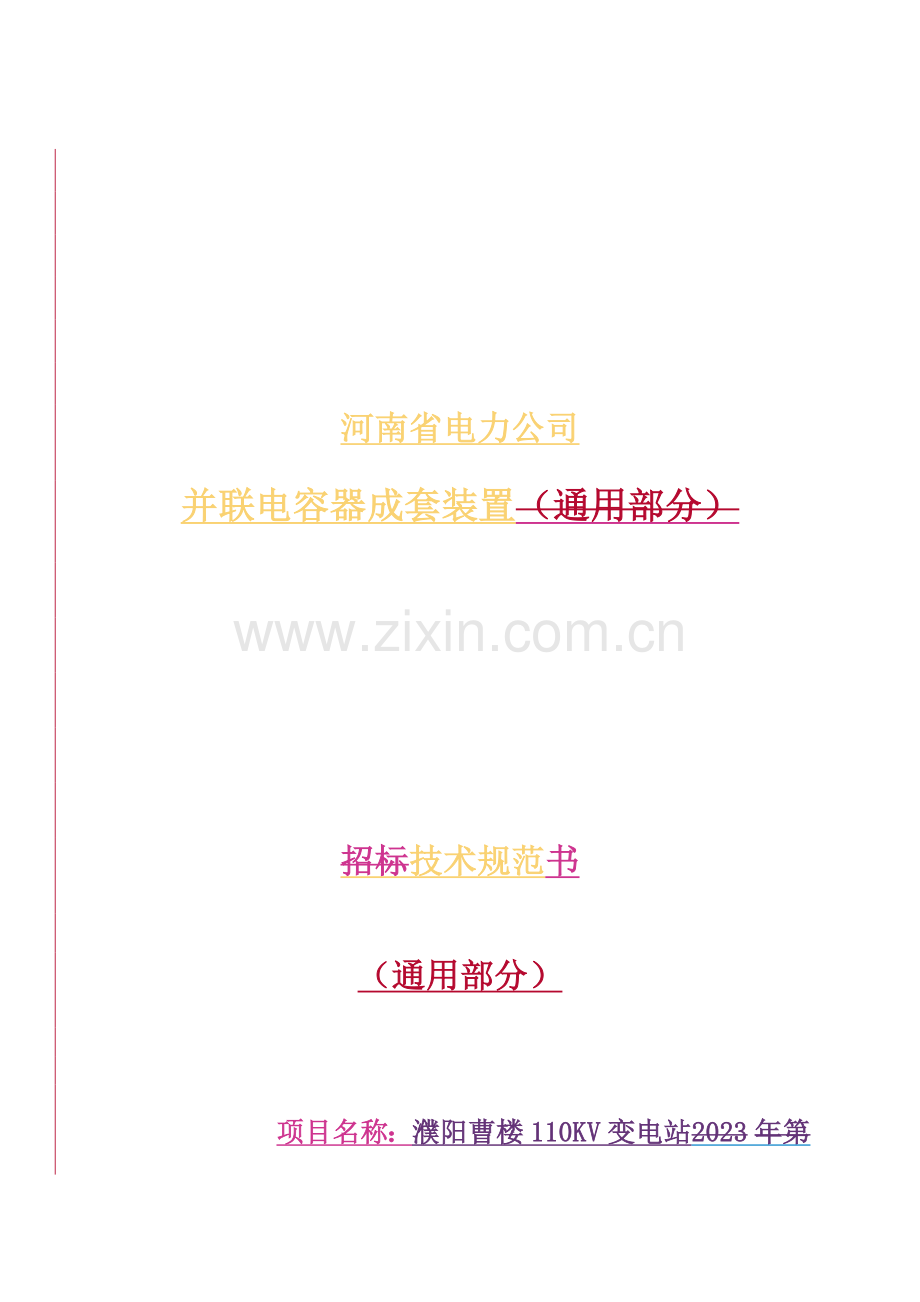

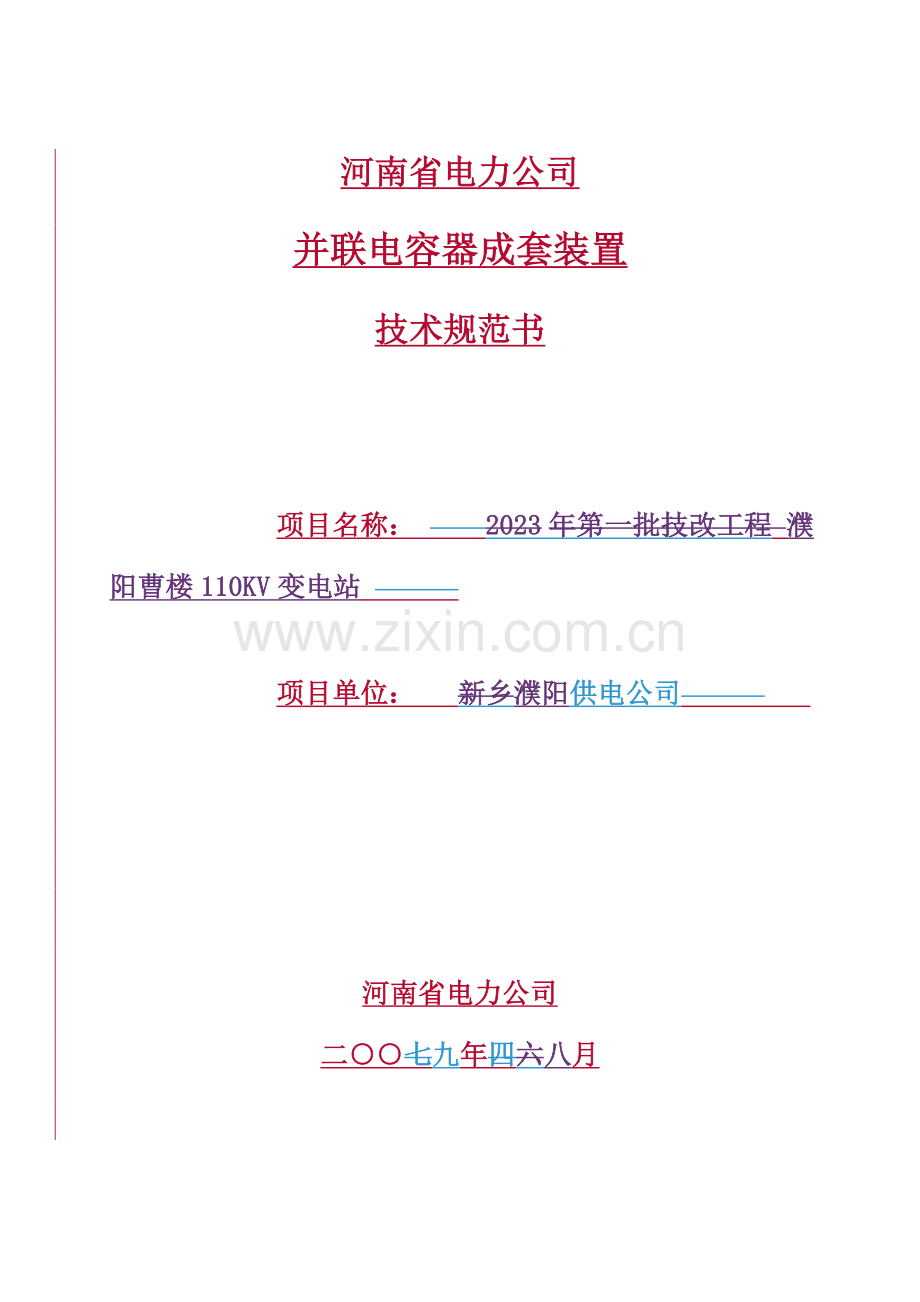

河南省电力公司并联电容器成套装置技术规范书项目名称： 2023年第一批技改工程 濮阳曹楼110KV变电站 项目单位： 新乡濮阳供电公司 河南省电力公司二七九年四六八月河南省电力公司并联电容器成套装置（通用部分）招标技术规范书（通用部分）项目名称：濮阳曹楼110KV变电站 2023年第一批技改工程 项目单位：濮阳供电公司 新乡供电公司 河南省电力公司二七九年四六八月河南省电力公司电容器招标技术规范（通用部分）河南省电力公司招投标中心年 月通用部分目 录1 总则11.1 一般规定11.2 投标人应提供的资质文献11.3 工作范围和进度规定11.4 对设计图纸、说明书和实验报告的规定21.5 标准和规范31.6 投标时必须提交的技术数据和信息41.7 备品备件41.8 专用工具和仪器仪表51.9 安装、调试、试运营和验收52 性能和结构规定52.1 电容器装置通用部分技术参数和性能规定52.2 电容器单元通用部分技术规定表73 实验83.1 电容器装置实验83.2 电容器实验83.3 放电线圈实验93.4 金属氧化物避雷器实验113.5 支柱绝缘子实验123.6 隔离开关和接地开关实验123.7 不平衡保护用电流互感器124 技术服务、设计联络、工厂检查和监造134.1 技术服务134.2 设计联络134.3 工厂检查和监造135 招标人提出需投标人响应的其他资料141总则 11.1一般规定 11.2投标人应提供的资质文献 21.3工作范围和进度规定 21.4对设计图纸、说明书和实验报告的规定 31.5标准和规范 41.6投标时必须提交的技术数据和信息 51.7备品备件 51.8专用工具和仪器仪表 61.9安装、调试、试运营和验收 62性能和结构规定 63实验 84技术服务、设计联络、工厂检查和监造 125招标人提出需投标人响应的其他资料 131 总则1.1 一般规定1.1.1 投标人或供货厂（商）必须有权威机关颁发的ISO9001系列的认证书或等同的质量保证体系认证证书。(具体资质规定参见招标文献商务专用部分对投标人的资格规定)1.1.2 投标人应仔细阅读招标文献，涉及商务和技术部分的所有规定。由投标人提供的设备的技术规范应与本招标书规定的规定相一致，投标人也可以推荐满足本技术规范规定的类似定型产品，但必须提出具体的规范偏差。如有异议，应具体填写技术条款、技术参数变更表（见附表1）。1.1.3 本招标书提出了对消弧线圈装置本体及其附属的技术参数、性能、结构、实验等方面的技术规定。1.1.4 本招标书提出的是最低限度的技术规定，并未对一切技术细节作出规定，也未充足引述有关标准和规范的条文，投标人应提供符合国标（GB）和相应的电力（DL）行业最新版本的标准和本招标书规定的优质产品。1.1.5 假如投标人没有以书面形式对本招标书的条文提出异议，则意味着卖方提供的设备完全符合本招标书的规定。1.1.6 投标人所执行的标准与招标书不一致时，按性能参数较高的标准执行，不满足者，招标方有权拒绝该投标。1.1.7 招标书经买卖双方确认后，作为协议的附件，与协议正文具有同等的法律效力。1.1.8 本招标书中涉及有关商务方面的内容，如与招标文献的商务部分有矛盾时，以商务部分为准。1.1.9 本招标文献技术规范中各条款如与技术规范专用部分有冲突，以专用部分为准。1.1.10 本招标书未尽事宜，由招标人和投标人在协议技术谈判时双方协商拟定。1.2 投标人应提供的资质文献同招标文献商务部分规定。1.3 工作范围和进度规定1.3.1 卖方代表，应在协议范围内全面与买方代表充足合作与协商，以解决有关的技术和工作问题。双方代表，未经双方授权，无权变更和修改协议。1.3.2 卖方应完毕协议规定有关设备的技术服务，指导设备的安装、调试和验收实验。1.3.3 卖方技术人员应对买方人员具体地解释技术文献、图纸、运营和维护手册、设备特性、分析方法和有关的注意事项等，以及解答和解决买方在协议范围内提出的技术问题。1.3.4 卖方技术人员有义务协助买方在现场对运营和维护的人员进行必要的培训。1.3.5 卖方技术人员的技术指导应是对的的，如因错误指导而引起设备和材料的损坏，卖方应负责修复、更换和（或）补充，其费用由卖方承担，该费用中还涉及进行修补期间所发生的服务费。买方的有关技术人员应尊重卖方技术人员的技术指导。1.3.6 卖方代表应尊重买方代表，充足理解买方对安装、调试工作提出的技术和质量方面的意见和建议，使设备的安装、调试达成双方都满意。如因卖方因素导致安装或实验工作拖期，买方有权规定卖方的安装人员或实验工程师继续留在工地服务，且费用由卖方自理。如因买方因素导致安装或实验拖期，买方根据需要有权规定卖方的安装人员或实验工程师继续留在工地服务，并承担有关费用。1.3.7 卖方应将技术服务费用，涉及由工厂至现场的往返差旅费进行分项报价。提供现场服务的费用将涉及在评标价中，并增列入协议。1.4 对设计图纸、说明书和实验报告的规定1.4.1 图纸类1.4.1.1 组装图应表达设备总的装配情况,涉及外形尺寸,设备的重心位置与总重量、油重;绝缘子或瓷套的爬电距离,电气净距;受风面积,固有频率;一次接线端子板位置,大小尺寸,材料及允许的作用力(三个方向);运送尺寸和重量;端子箱位置等并附电气和机械特性数据。1.4.1.2 基础图应标明设备的尺寸、基础螺栓的位置和尺寸,作用于基础的静态力等。1.4.1.3 额定铭牌图、吊装图、运送包装示意图，涉及运送尺寸等1.4.1.4 其它a 标明接线原理图b 给出保护配置及计算书1.4.1.5 各类图纸提供时间规定：协议签订后 1周内中标方应提供认可图纸；中标方收到经确认的图纸 1 周内提出最终图。 1.4.2 说明书随设备一并提供，一式五份。1.4.2.1 安装、运营、维护和所有附件的完整说明和数据1.4.2.2 产品技术条件1.4.2.3 额定值和特性资料1.4.2.4 所有附件的所有部件序号的完整资料1.4.2.5 例行实验数据1.4.2.6 表达设备的结构图以及对安装基础的技术规定1.4.2.7 装箱单及包装说明1.4.2.8 合格证(含重要部件)1.4.2.9 其它合用的资料和说明1.4.3 实验报告规定1.4.3.1 有效的型式实验报告（涉及重要部件），在投标书中提供一份（复印件）。1.4.3.2 例行实验报告（涉及重要部件）,随设备一并提供，一式五份1.4.4 所有技术文献均应用中文书写,并采用SI公制国际单位制1.4.5 买方有权对供货商的供货设备图纸的不妥之处提出修改意见,对此买方不承担附加费用。供货商应将买方的修改意见在图纸上进行修改,供货的设备必须符合最终审定认可后的正式图纸。1.4.6 在收到买方对图纸的最终认可之前,供货商提前采购材料或加工制造而发生的任何风险和损失由供货商自行承担。1.4.7 图纸经买方认可后,并不能排除供货商对其图纸的完整性及对的性应负的责任。1.5 标准和规范按本招标书供货的设备，涉及供货方由其它厂家外购的设备和附件都应符合下列标准。GB 311.1 高压输变电设备的绝缘配合GB/T 11024 标称电压1KV以上交流电力系统用并联电容器GB/T 5582 高电压电力设备外绝缘污秽等级GB 50227 并联电容器装置设计规范GB 50060-1992 3110KV高压配电装置设计规范GB/T 16927.116927.2 高电压实验技术GB/50260 电力设施抗震设计规范GB 7354-2023 局部放电测量GB 15166.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 11032 交流无间隙金属氧化物避雷器GB 1208 电流互感器GB 1985 交流高压隔离开关和接地开关GB 8287 高压支柱瓷绝缘子DL/T 604 高压并联电容器装置订货技术条件DL/T 442 高压并联电容器单台保护用熔断器订货技术条件DL/T 8402023 高压并联电容器使用技术条件DL/T 653 高压并联电容器用放电线圈订货技术条件DL/T 4621992 高压并联电容器用串联电抗器订货技术条件DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 6281997 集合式高压并联电容器订货技术条件1.6 投标时必须提交的技术数据和信息1.6.1 投标人应提供招标书中列举的技术数据，投标人提供的技术数据应为能保证装置安全运营的数据，这些数据将作为协议的一部分，任何与这些数据的偏差都应经买方的批准。1.6.2 投标人的产品特性参数和其他需要提供的信息1.6.3 当买方在设计继电保护、控制操作及与其他设备配合，而需要相关文献和技术数据时，投标人应按规定提供这些文献和数据。1.7 备品备件1.7.1 投标人应提供安装时必需的备品备件，价款应涉及在投标总价中1.7.2 买方根据需要，提出运营维修时必需的备品备件，见技术规范专用部分表1.7.3 所有备品备件应为全新产品，与已经安装设备的相应部件可以互换，具有相同的技术规范和相同的规格、材质、制造工艺。1.7.4 所有备品备件应采用防尘、防潮、防止损坏等措施，并应与主设备一并发运，同时标注“备品备件”，以区别于本体。1.8 专用工具和仪器仪表1.8专用工具和仪器仪表1.8.1投标人应提供安装时必需的专用工具和仪器仪表(如不拆线测量电容量的电桥)等,费用应涉及在投标总价中。1.8.1买方根据需要提出附录中的规定的专用工具和仪器仪表，费用应涉及在投标总价中。1.8.3所有专用工具与仪器仪表必须是全新的、先进的，且须附具体使用说明资料。1.8.4专用工具与仪器仪表应装于箱内，注明“专用工具”、“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。1.99 安装、调试、试运营和验收1.99.1 设备的安装、调试将由买方根据卖方提供的技术文献和说明书的规定，在卖方技术人员指导下进行。1.99.2 设备的性能实验、试运营和验收根据相关规定、规定进行1.99.3 完毕设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。1.99.4 对于安装、调试、性能实验、试运营及质保期内，技术指标一项或多项不能满足协议技术部分规定，买卖双方共同分析因素，分清责任，如属投标人（供货商）方面的因素，涉及索赔部分按商务条款执行。2 性能和结构规定2.1 电容器装置通用部分技术参数和性能规定2.1.1 技术参数和性能规定a)绝缘水平装置的一次电路的各相之间及相与地之间、二次电路与地之间应能承受表1规定的耐受电压。工频耐受电压施加的时间为1min。表1 绝缘水平kV装置额定电压一次电路二次电路工频耐受电压（方均根值）工频耐受电压（方均根值）冲击耐受电压（峰值）35952003104275b)过负荷能力(1)稳态过电流装置应能在方均根值不超过1.11.30IN的电流下连续运营。(2)稳态过电压装置的连续运营电压为1.05UN，且能在表2所规定的稳态过电压下运营相应的时间。表2 稳态过电压工频过电压最大连续时间说明1.10UN长期指长期工作电压的最高值不超过1.1倍，并且24h中不超过8h1.15UN每24h中30min系统电压的调整和波动1.20UN5min轻荷载时电压升高1.30UN1minc)操作过电压耐受：应耐受合闸时也许产生的第一个峰值为2施加电压（方均根值），连续时间不大于1/2周期的操作过电压。d)温升对于构架式电容器成套装置，其母线及主电路中各连接处的温升应不超过50K，各电器设备的温升应不超过各自的规定。e)耐受短路电流能力主回路中的电器设备、连接线及机械结构应能耐受短路电流和电容器极间短路放电电流的作用，而不产生热的和机械的损伤及明显的变形。装置的额定短路耐受电流为31.5kA。f)涌流装置应能将投入电容器组时产生的涌流限值在电容组额定电流的20倍以下。g)最小电气间隙：户外装置的带电体间、带电体与接地体间的最小电气间隙可按表3推荐的数值选用。表3 户外装置的最小电气间隙 mm相关位置电力系统标称电压35kV10kV带电部分与接地部分之间网状遮栏向上延伸线距地2.5m处与遮栏上方带电部分之间400200不同相的带电部分之间断路器和隔离开关的断口两侧引线带电部分之间400200设备运送时，其外廓至无遮栏带电部分之间交叉的不同时停电检修的无遮栏带电部分之间栅状遮栏至绝缘体和带电部分之间1150950网状遮栏至带电部分之间500300无遮栏裸导体至地面之间无遮栏裸导体至建筑物、构筑物顶部之间29002700平行的不同时停电检修的无遮栏带电部分之间带电部分与建筑物、构筑物的边沿部分之间240022002.1.2 布置和安装：a)装置涉及设备：电容器，串联电抗器，放电线圈，避雷器，隔离开关和接地开关，支柱绝缘子。b)避雷器置于电容器组首端与地之间。c)构架式装置的结构件应具有通用性与互换性。d)电容器至电容器组横联线之间必须采用软连接，不得将电容器的套管直接做支撑使用。e)电器和导体选择：电器和导体选择应符合GB 50227的有关规定规定。f)装置的布置和安装应符合GB50227的有关规定规定。构架式装置的电容器按层布置，构架应有足够强度和防腐措施。g)其它性能应满足：GB 50227、GB/T 11024、DL/T 604、DL/T 628标准规定。2.2 电容器单元通用部分技术规定表 投标人（制造商）提供如下数据，并保证供货设备的性能与提供的数据一致。序号名 称单位买方规定值卖方提供值1电介质的电气耐受电压kV必须能承受2.15UNAC，10s2介质损耗角正切值(tg)%0.03 (在工频额定电压下，20时) 3耐久性性能1700个过电压周期数 1.40 Un过负荷1000h。4单台电容器实测电容值与其额定值之偏差不超过: 355芯子最热点的温度规定706密封性能电容器的密封性能，应足以保证在其各个部分均达成电介质允许的最高运营温度后至少通过2h而不出现泄漏。7电容器外壳应设有接地端子3 实验3.1 电容器装置实验3.1.1 电容器装置例行实验（1） 外观检查（2） 电容量测量（3） 电感测量（4） 工频电压实验（5） 保护装置实验3.1.2 电容器装置型式实验按标准规定，型式实验每5年至少进行1次，除例行实验项目外，型式实验还涉及如下项目：（1） 雷电冲击耐压实验（2） 防护等级实验（3） 投切实验（投产后进行）（4） 放电实验（5） 保护及控制3.1.3 验收实验（1） 电容量测量（2） 电感测量（3） 工频耐压（极地）（4） 保护装置检查3.2 电容器实验3.2.1 例行实验（1） 外观检查（2） 密封实验（3） 电容量测量（4） 工频耐压实验（极极、极地）（5） 局部放电实验（6） tg测量（7） 电容量复测（8） 内部放电器件实验（9） 内熔丝的放电实验3.2.2 型式实验（1） 工频耐压实验（极极、极地）（2） 雷电冲击电压实验（3） 热稳定实验（构架式冷却空气温度为电容器温度类别上限值加10,集合式加15）（4） 放电实验（5） tg及电容量与温度曲线测量（6） 局放实验（7） 内熔丝实验（8） 外壳耐爆能量实验（9） 耐久性实验（10） 低温局部放电实验（11） 套管实验（a受力实验 b尺寸检查）3.2.3 验收实验（1） 外观检查（2） 极地绝缘电阻测量（3） 电容量测量（4） 极地工频耐压实验3.3 放电线圈实验3.3.1 例行实验（1） 外观检查（2） 绕组绝缘电阻测量（3） 介质损耗因数测量（4） 绕组直流电阻测量（5） 端子标志检查（有二次绕组时）（6） 空载实验（7） 交流耐受电压实验（a工频耐压 b感应耐压）（8） 比差实验（有二次绕组时）（9） 密封实验（10） 油绝缘性能实验（11） 局部放电实验3.3.2 型式实验（1） 工频耐受电压实验（2） 雷电冲击电压实验（3） 温升实验（4） 放电实验（最大容量在1.9UN下进行）（5） 励磁特性实验（6） 误差实验（有二次绕组时）（7） 套管机械强度实验（8） 二次短路承受能力实验（9） 爬电比距及电气净距测量3.3.3 验收实验（1） 外观检查（2） 绕组直流电阻测量（3） 工频耐受电压实验（4） 局部放电实验（5） 感应耐压实验（6） 空载及励磁特性 3.4 金属氧化物避雷器实验3.4.1 例行实验（1） 连续电流实验（2） 标称放电电流残压实验（3） 工频参考电压实验（4） 直流参考电压U1mA实验（5） 0.75U1mA下漏流实验（6） 密封实验（7） 局放实验（8） 多柱电流分布实验3.4.2 型式实验（1） 连续电流实验（2） 残压实验（3） 长连续时间电流冲击耐受实验（4） 工频电压耐受时间特性实验（5） 工频参考电压(I=1mAp)实验（6） 动作负载实验（7） 密封实验（8） 外套的绝缘耐受实验（9） 压力释放实验（10） 机械负荷实验（11） 直流参考电压U1mA实验（12） 0.75U1mA电压下漏流实验（13） 局部放电和无线电干扰实验（14） 人工污秽实验（15） 多柱电流分布实验（16） 脱离器实验3.4.3 验收实验（1） 外观检查（2） 绝缘电阻测试（3） 1mA直流参考电压及0.75U1mA下漏流实验3.5 支柱绝缘子实验3.5.1 例行实验满足GB 82873.5.2 型式实验满足GB 82873.5.3验收实验（1） 工频电压实验（2） 绝缘电阻实验 （3） 爬距、净距测量3.6 隔离开关和接地开关实验3.6.1 例行实验满足GB 1985标准3.6.2 型式实验满足GB 1985标准3.6.3 验收实验（1） 工频电压实验（2） 直流电阻实验（3） 绝缘电阻实验3.7 不平衡保护用电流互感器3.7.1 例行实验（1） 端子标志检查（2） 二次绕组工频耐压实验（3） 绕组匝间过电压实验（4） 一次绕组的工频耐压实验（5） 局部放电实验（6） 误差测量、（7） 电容和介质损耗因数正切值测量（8） 油绝缘性能实验（9） 密封实验3.7.2 型式实验（1） 0.5s短时电流实验（除正常实验外，双星接线还应进行3IN/2电流短时电流实验，桥差接线应进行IN电流短时电流实验）（2） 温升实验（3） 雷电冲击耐受实验（4） 工频耐受电压实验（5） 误差测量（6） 电容和介质损耗因数正切值测量3.7.3 验收实验（1） 工频电压实验（2） 电容和介质损耗因数正切值测量（3） 爬距、净距测量（4）4 技术服务、设计联络、工厂检查和监造4.1 技术服务4.1.1 卖方应指定专职人员，配合买方的工作。卖方应指派合格的有经验的安装人员和实验工程师，对协议设备的安装、调试和现场实验等进行技术指导，卖方指导人员应对所有安装工作的对的性负责。4.1.2 买卖双方应当根据工地施工的实际工作进展，通过协商决定卖方技术人员的专业、人员数量、在工地服务的连续时间以及到达和离开工地的日期。4.2 设计联络 中标方应积极与买方进行联络，必要时负责组织召开设计联络会。4.3 工厂检查和监造4.3.1 买方有权派遣其检查人员到卖方及其分包商的车间场合，对协议设备的加工制造进行检查和监造。买方将为此目的而派遣的代表的身份以书面形式告知卖方。4.3.2 如有协议设备经检查和实验不符合技术规范的规定，买方可以拒收，卖方应更换被拒收的货品，或进行必要的改造使之符合技术规范的规定，买方不承担上述的费用。4.3.3 买方对货品运到买方目的地以后进行检查、实验和拒收（假如必要时）的权利，不得因该货品在原产地发运以前已经由买方或其代表进行过监造和检查并已通过作为理由而受到限制。买方人员参与工厂实验，涉及会签任何实验结果，既不免去卖方按协议规定应负的责任，也不能代替协议设备到达目的地后买方对其进行的检查。5 招标人提出需投标人响应的其他资料5.1 重要部件材料表及其生产厂家5.2 销售运营业绩表5.3 用户运营证明5.4 同类产品鉴定证书及鉴定产品的型式实验报告5.5 产品预设方案和有关说明附表1技术条款、技术参数变更表序号变更位置变更内容变更理由专用（通用）条项原表达变更后表达12345678单位盖章： 年 月 日
