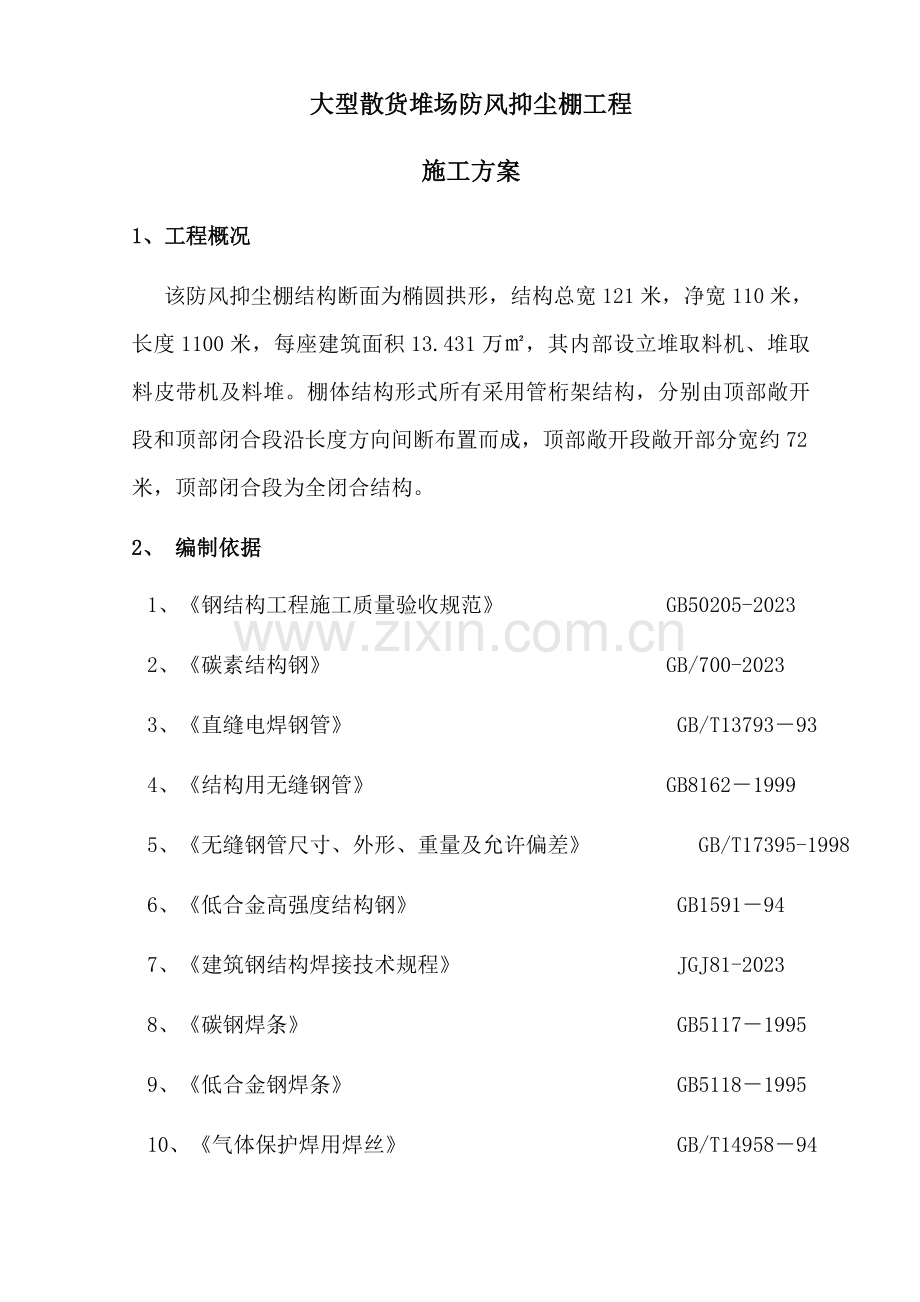

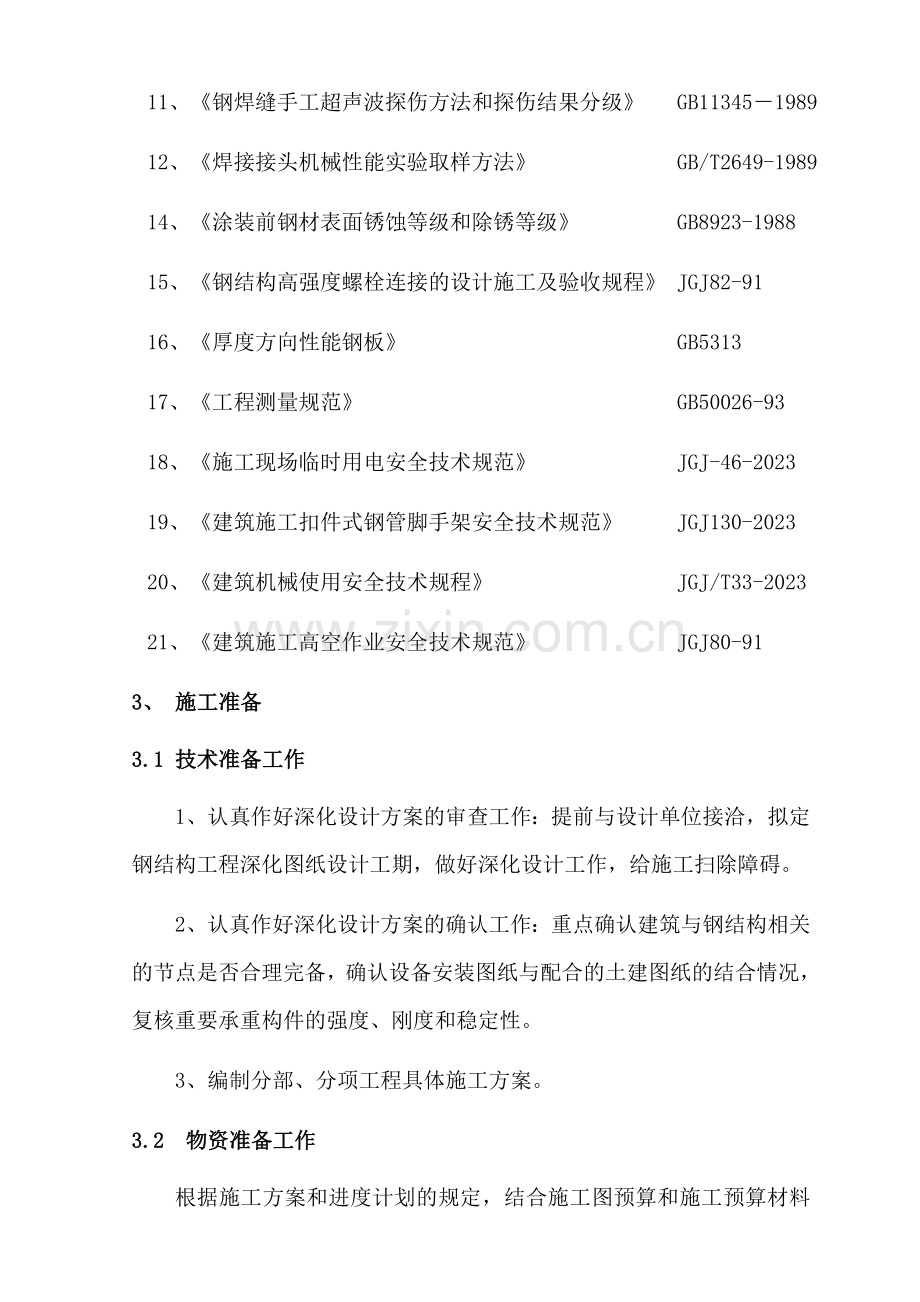

大型散货堆场防风抑尘棚工程施工方案1、工程概况 该防风抑尘棚结构断面为椭圆拱形，结构总宽121米，净宽110米，长度1100米，每座建筑面积13.431万，其内部设立堆取料机、堆取料皮带机及料堆。棚体结构形式所有采用管桁架结构，分别由顶部敞开段和顶部闭合段沿长度方向间断布置而成，顶部敞开段敞开部分宽约72米，顶部闭合段为全闭合结构。2、 编制依据1、钢结构工程施工质量验收规范 GB50205-20232、碳素结构钢 GB/700-20233、直缝电焊钢管 GB/T13793934、结构用无缝钢管 GB816219995、无缝钢管尺寸、外形、重量及允许偏差 GB/T17395-19986、低合金高强度结构钢 GB1591947、建筑钢结构焊接技术规程 JGJ81-20238、碳钢焊条 GB511719959、低合金钢焊条 GB5118199510、气体保护焊用焊丝 GB/T149589411、钢焊缝手工超声波探伤方法和探伤结果分级 GB11345198912、焊接接头机械性能实验取样方法 GB/T2649-198914、涂装前钢材表面锈蚀等级和除锈等级 GB8923-198815、钢结构高强度螺栓连接的设计施工及验收规程 JGJ82-9116、厚度方向性能钢板 GB531317、工程测量规范 GB50026-9318、施工现场临时用电安全技术规范 JGJ-46-202319、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-202320、建筑机械使用安全技术规程 JGJ/T33-202321、建筑施工高空作业安全技术规范 JGJ80-913、 施工准备3.1 技术准备工作1、认真作好深化设计方案的审查工作：提前与设计单位接洽，拟定钢结构工程深化图纸设计工期，做好深化设计工作，给施工扫除障碍。2、认真作好深化设计方案的确认工作：重点确认建筑与钢结构相关的节点是否合理完备，确认设备安装图纸与配合的土建图纸的结合情况，复核重要承重构件的强度、刚度和稳定性。3、编制分部、分项工程具体施工方案。3.2 物资准备工作根据施工方案和进度计划的规定，结合施工图预算和施工预算材料用量规定，进行物资准备工作，物资准备工作按以下工作程序进行：编制物资需用量计划签订物资供应协议组织物资按计划进场、保管和有序分发。3.3 施工机具准备工作根据施工方案和进度计划的规定，编制施工机具需用量计划，组织机具进出场。4、钢结构加工制作方案本工程所有构件在公司制造厂制作，桁架单杆或分片出厂，在现场完毕桁架整体拼装和安装。4.1 材料规定管桁架使用的管材、板材、焊材，除材料牌号、型号规格和质量等级应符合相应设计文献的规定外，还必须符合下述规定：4.1.1 管材1) 材质：必须符合优质碳素结构钢GBT6991999、普通碳素结构钢GBT7001998、低合金高强度结构钢GBT15911994和结构用不锈钢无缝钢管GBT149751994的规定；2) 型材规格尺寸及其允许偏差：矩管必须符合结构用冷弯空心型钢GBT67281986标准规定，无缝钢管必须符合结构用无缝管GBT81621999标准规定，焊管必须符合直缝焊管GBT137931992标准规定，不锈钢无缝钢管必须符合结构用不锈钢无缝钢管GBT149751994标准规定。4.1.2 板材1) 材质：必须符合普通碳素结构钢GBT7001998和低合金高强度结构钢GBT15911994标准的规定；2) 规格尺寸和允许偏差：必须符合碳素结构钢和低合金钢热轧厚板和钢带GBT32741988和热轧钢板和钢带的尺寸、外形、重量及允许偏差GBT7091988标准规定。4.1.3 焊材1) 焊条：分别应符合碳钢焊条GBT51171995、低合金钢焊条GBT51181995和不锈钢焊条GBT9831995标准规定；2) 焊丝 分别应符合熔化焊用钢丝GBT14957、气体保护电弧焊用碳钢、低合金钢焊丝GBT8110、碳钢药芯焊丝GBT10045、低合金钢药芯焊丝GBT17493标准规定。3) 焊剂 分别应符合碳素结构钢埋弧焊用焊剂GB5293、低合金钢埋弧焊用焊剂GBT12470标准规定。4.2 号料排版1）放样号料前，应认真熟悉施工图纸及工艺的各项规定，对有疑义的问题及时与有关技术人员联系解决。施工应使用计量合格的量具，严禁使用未经计量的测量工具。2）钢材进入加工台后应当对其规格、材质编号并清除表面杂质。本工程采用多轴相贯线切割机进行腹杆切割，在切割前应输入待切钢管的实际管径、壁厚和长度，切割机在计算机的指挥下进行作业。钢材进场后需进行检查实验，合格产品按照规格分类分区堆放整齐，建立材料管理台帐，记录钢管的名义管径、实际管径、名义厚度、实际厚度和长度，堆放位置一一相应，并作好标记，将厂家提供的产品材质证明参照国际和行业标准进行核对，无误后按台帐管理规定进行记录。3）排料时，钢管结构的汇交节点中，主管必须连续，对接接头距节点不小于300mm，当两管壁厚不等时，接头设在较薄的钢管的一侧；尽也许减少钢管对接的数量，对主管尽也许不在每一节都作接头，并不得在一个节间做两个接头；其余钢管根据实际长度按设计及规范规定做对接接头。4）板材号料后应标明订货号、零件号、加工方法等有关数据，并作好标记标记工作。4.3 切割工序1）严格按切线下料的标注进行切割。切割前，应将钢材表面切割边沿50mm范围内的铁锈、油污等清除干净。切割后，断口处不得有裂纹和大于1.0mm的缺棱，并及时清除边沿的熔瘤和飞溅物，对于切割缺陷应补焊后打磨修整。2）切割中如发现有重皮或缺陷严重的现象应停止切割，并及时告知有关人员解决。3）板材采用半自动切割或剪切，型材采用手工切割，坡口加工宜采用刨边机加工。 手工切割偏差：2.0mm 半自动切割偏差：1.5mm 坡口角度偏差：5 钝边偏差：1.0mm4）板材厚度小于16mm的加劲板、零件板可采用剪板机剪切。5）精切的部位表面粗糙度不得大于0.03mm，切割线与号料线偏差1.0mm。6）直条板材切割宜采用多头直条切割机，异型板材切割采用加工车间数控切割机切割，型材可采用联合冲剪机带锯切割机切割，坡口加工采用数控切割机或刨边机加工。多头直条切割工艺性能如下表：割嘴号码板厚(mm)氧气压力(Mpa)乙炔（或丙烷）压力（Mpa）气割速度(mm/min)16100.690.780.3650450210200.690.780.3500350320300.690.780.3450300440600.690.780.34003007）切割面与钢材表面的垂直度偏差10且不大于2.0mm。切割及剪切后应及时清除熔瘤、飞边和毛刺。4.4 相贯线切割（1） 相贯线形式重要分为：1） 二管相贯线a 垂直相交相贯线如图4.4-1所示。b 斜交相贯线如图4.4-2 所示。图4.4-1垂直相交相贯线 图4.4-2 斜交相贯线 2） 三管相交相贯线和多管交相相贯线如图4.4-3，图4.4-4所示。图4.4-3 三管相交相贯线 图4.4-4 多管相贯线（2） 相贯线的切割，必须采用专用数控相贯线切割机进行。管件在切割前，必须用墨线弹出基准线，作为相贯线切割的起止和管件拼装的定位线。并保证相交管件的中心轴线交汇于一点。相贯线的切割，应按照先大管后小管、先主管后支管、先厚壁管后薄壁管的顺序。相贯线切割机（3） 相贯线的数控编程一方面启动设备的数控编程系统，根据图纸所提供的具体的已知条件，依次输入所需的数据：例如：主管的直径，主支管的直径，副支管的直径，各钢管的壁厚以及空间中任意两相贯的钢管中心轴线的夹角等等的参数，输入完毕后，计算机会自动生成相贯线的曲线展开图，可以获得任意一点相相应的数据。（4）切割将做好标记的钢管吊到切割机上，运用卡盘将其牢牢的固定在支架上，调节支架的高度，使其钢管的中心轴线与切割机的导轨互相平行。旋转卡盘并使钢管的其中一条四等分圆线垂直于机床后启动切割机的切割系统开始切割，切割完毕后运用磨光机将相贯线和垂直端面的氧化铁清理干净。（5） 管件切割时应根据不同的节点形式，参考下述规定预留焊接受缩余量：钢管球节点加衬管时，每条焊缝收缩余量应留1.53.5mm，不加衬管时，每条焊缝收缩余量应留1.02.0mm。焊接钢板节点，每个节点焊缝收缩余量应留2.03.0mm。相贯节点，每条焊缝收缩余量应留1.02.0mm。（6）检测运用计算机对所切割的钢管进行三维立体放样计算，把相贯杆件的贯口进行实际试安装，通过贯口相贯的实际情况，我们直接可以判断出相贯线的切割是否对的。4.5 弯管1） 弯管可以采用冷弯和热弯的方法。 2） 弯管工艺流程：设定模型靠板弯曲（冷弯、热弯）成型放 样3）弧形、平面内函数曲线或平面内自由曲线的管件在弯制成形之前必须进行具体的控制点坐标计算，对单曲率杆件，每根下料杆件的弯曲前控制计算点不得少5个点，对于曲率较大的杆件或多曲率杆件，其形状控制点相应增长。同时规定弯管成形后的检查控制点应不少于桁架上下弦杆节段控制点，检查时可以采用节点相对坐标进行校核。4）弯管的质量应满足表3.2-1规定的加工公差规定。表3.2-1 弯管加工公差规定项目允许偏差备注管径的椭圆率（Dmax-Dmin）/Dmax8%矢（弦）高020mm弧长L1500，且20mm壁厚减薄量13t,且1.5mm 注： 1、Dmax、Dmin为管测点的最大、最小直径； 2、t为管壁厚度。4.6 制孔工序1）按施工图纸规定选择钻头直径。钻孔可采用三维钻床或摇臂钻床。2）钻孔前应将构件放平、垫稳、固定牢，防止钻偏、钻斜。3）螺栓孔允许偏差：（mm）项目直径圆度垂直度允许偏差1.002.00.03t且不大于2.04）螺栓孔距的允许偏差项次项目允许偏差（mm）50050012001200300030001同一组内任意两孔间1.01.52相邻两组的端孔间1.52.02.53.05）钻孔完毕应及时清除毛边、飞刺，并用量规检查。检查不合格的孔需经技术人员批准，方可扩钻或用与母材匹配的焊条补焊后重新钻孔。扩钻后的孔径不得大于原设计孔径2.0mm，否则应用与母材强度相应的焊条补焊后钻孔，严禁用钢块填塞，解决后应做出记录。6）钻制大直径孔时，可先用小直径钻头打孔后再用原规格钻头扩钻；或在大直径孔位边用小钻头打一小孔后用仿形割孔。7）加工车间应将加工完的半成品按规格分类，并表白订货号、零件号及数量后方可转交装配车间。4.7 组立及预装工艺4.7.1 胎架形式拼装胎架高度设立为0.8m，采用H型钢马凳式支撑胎架，每片主桁架布置多个马凳。4.7.2 杆件标记（1）管相贯时其轴线均相交，各主管需参照同一个平面为基准面。（2）支管相贯接头的两端，用样冲在0、90、180、270的位置作标志。（3）主管用洋冲在0、90、180和270的方向作好标志，按照各支管的轴线距离，在主管的外管壁上，位于主管和支管的轴线相交点的垂直面处，作出标志。（4）在主管的外管壁上，作出支管的角度位置。（5）装配时先按照主管图纸尺寸、位置组装，并点固好主管，支管0至180轴线应与主管上的支管位置点在同一直在线。4.7.3 桁架中部起拱在详图深化阶段，将起拱度加以考虑，施工图中的杆件尺寸是起拱以后的尺寸；起拱后，腹杆与弦杆的尺寸都有相应的变化；加工时的放样图是根据施工图中提供的尺寸绘制。4.7.4 桁架拼装的技术规定（1）桁架最外端两个孔或两端支撑面最外侧距离,L24m，L允许偏差+3-7mm；L24m，L允许偏差+5-10mm；（2）管桁架拼装时，设计规定起拱，跨中拱度允许偏差L/5000mm，设计未规定期，桁架跨中拱度允许偏差为+10mm；（3）桁架跨中高度允许偏差10mm；（4）腹杆中心要与弦杆中心对齐，特别是腹杆粗细不同时；4.8 焊接工艺4.8.1减小焊接变形的方法（1）采用氩弧焊打底，由于电弧受到氩气流的压缩与冷却作用，电弧集中，热影响区小，焊接变形较小。随后跟进二氧化碳气保焊后续焊层，出于同样的机理，焊接变形也相应较小。（2）上弦与下弦同时施焊，使变形抵消。焊接完毕，对弦杆弧度进行检查，看是否有超差出现。4.8.2 焊接材料（1）埋弧焊丝焊丝：H08MnA，焊丝直径采用4.0毫米。（2）气体保护焊丝：采用ER50-6，具有优良的焊接工艺性能，焊丝溶化速度快，熔敷效率高，电弧稳定，焊接飞溅极小，焊缝成型美观，并且抗氧化锈蚀能力强，熔敷金属气孔敏感性小，全方位施焊工艺性好；合用于碳钢及500Mpa级强度钢的焊接。（3）焊剂与H08MnA相相应的焊剂采用HJ431。熔炼型高锰高硅低氟焊剂，红棕色至浅黄色玻璃状颗粒，粒度为2.50.45mm，可采用交直流两用，直流时焊丝接正极，焊接工艺性能良好。（4）保护性气体用于气体保护焊。气体组成为CO2（80）Ar（20）。气体纯度不应低于99.5（体积法），其含水量不应大于0.005（重量法）。4.8.3 焊接工艺参数焊接工艺参数接头方式焊条（焊丝）焊接条件直径（mm）焊接电流（A）焊接电压（V）焊接速度(cm/min)钢管拼接4.01501902325-钢管相贯线焊缝1.2导电嘴到工件的距离520mm。26010%297%3325%29010%307%3325%CO2气体流量2025L/Min4.8.4 焊接前的准备工作（1）坡口面应光滑，无明显割痕缺口；（2）坡口采用机械、火焰或碳刨加工；（3）火焰加工的坡口应符合下述规定：割纹深度应小于0.2mm；局部缺口深度应小于1.0mm；当割纹深度为1.02.0mm时，用砂轮打磨成平滑过渡为1：10的斜坡；当割纹深度超过2.0mm时，应按焊接工艺规定进行补焊和打磨；焊前必须去除施焊部位及其附近30mm50mm范围内的杂质，杂质涉及：氧化皮、渣皮、水分、油污、铁锈及毛刺等。（4）焊接接头装配质量表：焊接接头装配质量表序号项目名称示 意 简 图允 许 公 差1坡口角度（a+a1）-58mm对焊缝内部缺陷进行定位检测。（5）注意事项1）一级焊缝 100%超声波探伤，评估等级 ，检查等级B级；除一级焊缝外的全熔透焊缝。20%超声波探伤，评估等级 ，检查等级B级；三级焊缝：不规定超声波探伤。2）检测不应早于焊后24小时；3）对于不允许的缺陷，在其两端延伸检查，如仍有不允许的缺陷，则对整条焊缝进行100%检查。4）按数量抽查的焊缝，如存在不允许的缺陷，应对同类型焊缝加倍检查，如仍有不允许的缺陷，则对同类型焊缝进行100%的检查。本工程使用的焊接设备4.9 涂装4.9.1 工厂加工的构件等均采用抛丸或喷砂除锈，除锈等级Sa2.5级，其质量规定应符合涂装前钢材表面锈蚀等级和除锈等级（ GB8923）的规定。4.9.2 涂装前要认真阅读产品说明书和工艺流程，并严格按产品说明书和本工艺规程指导施工。采用手工滚涂方法施工，涂装施工的气候条件应符合产品说明书和有关工艺规程的规定。涂装前须对构件表面进行检查，并作出标记，采用手动或电动工具按下表进行打磨解决，必要时需先进行补焊。补焊、打磨标准序号部 位焊缝及缺陷的补焊打磨标准评估方法1自由边1.用砂轮磨去锐边或其它边使其圆滑过渡，最小曲率半径为2mm。2.圆角可不解决。目测2飞 溅1.用刮刀或砂轮机除去可见飞溅物。2.钝角飞溅物可不打磨。目测3焊接咬边超过0.8mm深或宽度小于深度的咬边需采用补焊或打磨进行修复。目测4表面损伤超过0.8mm深的表面损伤、坑点或裂纹必须采用补焊或打磨进行修复。目测5手工焊缝表面超过3mm不平度的手工焊缝或焊缝有夹杂物，须用打磨机打磨至表面不平度小于3mm。目测6自动焊缝一般不需特别解决。目测7正边焊缝带有铁槽、坑的正边焊缝应按“咬边”的规定进行解决。目测8焊接弧按“飞溅”和“表面损伤”的规定进行解决。目测9切割表面打磨至凹凸度小于1mm。目测4.9.3 涂漆施工规定喷涂底漆前应预涂所有焊缝、角位等不易喷涂的部位，以保证该部位的漆膜厚度；注意油漆的熟化期和混合使用期，在过了熟化期方能施工，超过混合使用期严禁使用，在施工过程中应根据施工需要调配适量的涂料；严格按涂装工艺施工，涂层要均匀，不出现流挂、漏喷、干喷等缺陷；按供应商提供的资料，根据施工的实际温度、湿度等环境因素，拟定重涂的间隔时间，并严格执行；对的记录施工环境条件、油漆品种、数量、涂装部位等参数；待焊接的焊缝处50mm范围内贴胶带保护4.9.4 涂装过程中的检查 在每道涂装过程中应用湿膜厚度计测定湿膜厚度以与保证干膜的厚度。施工过程中涂料的施工黏度变化不应超过规定的范围，操作者不能擅自调整黏度，应由指定的人员统一调整。自检检测处涂层总平均厚度应达成规定厚度的90%以上，其最低处不得低于规定厚度的80%，一处测得厚度差不得超过平均值的30%。4.9.5 涂装检测方法及检测标准施工过程中应严格按有关国家标准和公司质量保证体系文献进行半成品、产品检查、不合格品的解决，计量检测设备操作维护等工作，从施工准备、施工过程进行全面检测，及时防止不合格品的产生，具体保证以下检查项目必须按工艺规定进行。序号项目自检监理验收1打磨除污现场检查2除锈等级书面记录监理确认3表面粗糙度抽检4涂装环境书面记录5涂层外观现场检查6涂层附着力现场检查7干膜厚度书面记录监理确认8涂层修补现场检查9中间漆厚度书面记录监理确认10面漆厚度书面记录监理确认检测依据：国家标准：SB9286-88色漆和清漆漆膜的划格实验质量标准：外观：表面平整、无气泡、起皮、流挂、漏涂等缺陷。附着力：有机涂层与金属涂层结合牢固外观检查：肉眼检查，所有工件100%进行，并认真记录，监理抽查；油漆外观必须达成涂层、漆膜表面均匀、无起泡、流挂、龟裂和掺杂杂物等现象。5、安装方案5.1 安装方法 先安装端部封闭区，再安装顶部封闭段，后安装之间的顶部敞开段，以此类推，从一侧向另一侧平行推动安装。 顶部封闭段桁架安装采用地面整体拼装分段吊装的方法安装；顶部敞开段安装采用散件安装与单片桁架安装相结合的方式安装。5.2 安装起重设备 封闭段桁架安装采用400t履带式起重机安装，敞开段管件采用50t履带式起重机安装。地面拼装采用50t履带式起重机和20t汽车吊进行，设备数量按工程具体情况配置。5.3 安装工艺5.3.1 桁架拼装（1） 拼装胎架的搭设拼装胎架的规定：a.为保证钢管桁架拼装时的外形尺寸，拼装胎架必须严格按照设计尺寸进行设立。同时为保证桁架的拼装、吊装精度，设立通长的拼装胎架。b.胎架必须有足够的刚度和稳定性，水平误差在1mm。c.胎架定位铁的位置要避免与桁架起吊时碰撞。d.为了防止胎架不均匀沉降，须在胎架旁设立一沉降观测点，作为检查沉降的依据。（2）管桁架跨度和自体重量超过吊装机械吊装能力时，在地面按起重量分段进行拼装组焊。（3） 拼装顺序上弦管装配下弦管装配斜、直腹杆装配整体焊接焊缝检查附件的装焊涂装验收后吊离胎架。（4） 管桁架拼装单元的拼装和焊接应在预先准备好的胎架上进行，以保证结构形状的准确性。单元拼装的尺寸必须准确，以保证高空安装（总拼）时节点的吻合和减少累积误差。单元体拼装，总体上应按先平面、后空间，从中间向两边，从下到上的顺序进行；在同一节点上按先大管后小管、先主管后支管顺序进行。尽量减少焊接变形和焊接应力。单元体拼焊完毕后，标上编号、画出安装定位线，等候安装。5.3.2 封闭段桁架安装（1） 封闭段桁架采用地面整体拼装分段吊装的方法安装，分段位置依据起重设备的起重量拟定。（2） 封闭段桁架高度约42m，提成两段或三段采用400t履带式起重机吊装。安装时为保证结构稳定，在其悬臂端设立临时支架上部设立千斤顶支撑在桁架下弦杆处临时固定，待结构安装闭合后卸载。（3） 封闭段桁架顶部闭合部分在地面拼装成一段整体，运至安装位置下方，在两侧已安装桁架上端设立吊装平台，采用400t履带式起重机整体吊装就位。如图： 闭合段吊装示意图（4） 管桁梁安装前应复测拼装单元的几何尺寸，安装时应严格控制其长度、拱度、侧向弯曲等，吊装时吊点选择要合理。（5） 管桁架安装应按下表的规定，控制形状和位置尺寸偏差，保证安全和使用功能。 管桁架安装形状和位置允许偏差项目允许偏差图例单榀桁架垂直度H1250，且不大于15mm单榀桁架侧向弯曲矢高L11000，且不大于50mm不同方向桁架连接垂直方向偏差4D，且不超过Min(25mm，Rr)水平方向偏差2，且不超过10mm整体垂直度（H250010.0），且不大于50mm整体平面弯曲L1500，且不大于50mm支点中心偏移L3000，且不大于30mm相邻两支点高低差L21500，且不大于10mm顶标高偏差H1000，不大于30mm注：H1为单榀管桁架的截面高度； L1为单榀管桁架的跨度； H为管桁架高度； L为管桁架的纵向、横向长度； L2为相邻两支座的距离；D为弦杆外经；R为互相连接的管件中大管的外半径；r为互相连接的管件中小管的外半径。5.3.3 顶部敞开段桁架安装（1） 顶部敞开段桁架采用散装发和单片安装相结合的方式安装，安装质量应符合上表规定。（2）管桁架节段在高空安装过程中，腹杆管件两端头，由于节点管件较多空间位置受其他管件的限制，无法喂入规定的节点位置时，管件可以采用下述措施进行拼接： 断管措施：将管件从偏离中间16以外斜口断开，分别将两端喂入定位焊接后，再采用坡口熔透焊将斜口对接。斜断口的角度控制在3045为宜。 如图所示。6、现场焊接方案6.1 焊接准备工作1、桁架焊接前，应对工程中使用较多的或有代表性的接头形式进行工艺评估实验，实验结果应达成设计和规定规定。2、采用的焊接材料和焊接设备技术条件应符合国家标准，性能优良。清渣、焊条干燥和保温等装置应齐全有效。3、焊接方法的选择（1）手工电弧焊手工电弧焊重要用于定位焊接、打底焊接、支座与埋件焊接和一些焊接工作量小,CO2焊接难于施工的位置；针对仰焊位置，宜采用手工电弧焊。（2）CO2气体保护焊现场合有弦杆对接、腹杆与弦杆、坡口焊缝所有采用CO2气体保护焊，对于焊接量大容易施工的位置均采用CO2气体保护焊。（4）焊接材料的选择1）焊条选择钢材牌号焊条型号焊条直径（mm）Q235BE43系列3.2 4.0Q345BE50系列3.2 4.0焊条使用前应用专用设备烘焙并设专人负责，焊条烘焙温度为300350C，保温时间为1-2小时。2）焊丝选择钢材牌号焊丝型号焊丝直径（mm）Q345BHJ（ER）50-61.2Q235B 3）CO2气体的选择规定CO2气体必须采用优等品，并满足下表性能规定： 优等品CO2气体性能规定项目规定组分含量（%）CO2含量（V/V）99.9液态水不得检出油不得检出水蒸气+乙醇量（m/m）0.005气味无异味6.2 一般规定1、焊前检查坡口角度、钝边、间隙及错口量应符合规定，坡口内和两侧的锈斑、油污、氧化皮等应清除干净。2、装焊衬管，规定其表面清洁，衬管与母材管应贴紧并与母材管点焊牢固。3、焊接。第一层焊道应封焊坡口内母材与衬管之连接处，然后逐层逐道焊至填满坡口，每层焊完都应清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补后再焊。4、一个接口必须连续焊完，如不得已而半途停焊时，应保温缓冷，再焊时应重新按规定加热。5、焊后冷却到环境温度时进行外观检查，焊后24h按设计规定进行焊缝UT探伤检查。6.3 现场典型焊接节点应力变形控制管管对接焊，焊接方向顺序。（见下图）及焊接工艺及参数。管-管对接管-管对接管对接及相贯线焊接（1）先在仰焊位置由A、B焊工分别立向上或向左、右方向焊接，焊接时规定基本同步。（2）A、B焊工第一道焊接完毕，进行打磨修整后继续第二道焊接。（3）每两层之间的焊道接头应互相错开，两名焊工焊接的焊道接头也要注意每层错开，每道焊完要清除焊渣和飞溅，如有焊瘤和焊接缺陷要铲磨清理后再焊，焊接过程中要注意检测和保持层间温度。（4）焊接工艺参数见下表 手工焊焊接工艺焊条直径焊接姿势焊接工艺参数焊接电流（A）电压（v）3.2mm仰焊立焊俯焊80-100100-130120-15024-264.0mm110-130120-160150-18024-26CO2气体保护焊焊接工艺焊丝直径（mm）焊接姿势焊接参数气体流量（L/min）电流（A）电压（V）速度（mm/min）1.2仰焊200-23024-30150-50020-80立焊220-26026-34150-5007、 施工测量方案7.1 人员组织根据工作量和工作难度，本工程拟安排：重要测量人员3名，负责工作安排，设备管理，现场安全管理；测量配合人员4名，负责对测量工作的配合。7.2 设备配置对所有进入施工现场的测量器具进行周期检定；与总包、监理、业主办理有关测量的交接手续；对总包提供的定位桩和水准点进行复测，并建立测量数据库。以下设备为我公司自有设备，计划投入到本项目编号设备名称精度指标数量用 途宾得R-322NXm全站仪21台三维坐标测放1TJD2A电子经纬仪2”1台施工放线2TSZ2水准仪2”1台标高测量350m钢尺1mm2把施工、放线7.3 平面控制点的测设一方面是对现场轴线控制点进行复测。依据总包提供的测量控制基准点进行闭合复测，误差超过规范规定期告知总包测量人员进行控制点坐标调整，精度符合规定后则使用此控制点进行定位放线。7.4 高程控制点的测设采用水准仪对总包提供的水准基点（不少于3个）进行高程闭合，满足精度规定后（2mm），在每榀桁架的每个混凝土柱上测量标高控制点，并用墨线弹在混凝土柱上，用红色油漆标注标高数据。需测量并标记的部位有：水平控制线、预埋件标高。7.5 钢结构测量控制7.5.1 桁架横向的测量控制桁架拼装时依据控制线在桁架支座处的弦杆、腹杆上用洋冲打眼，通过经纬仪和线坠的配合，使桁架支座处的控制线和混凝土柱、钢柱上的控制线重合，保证桁架安装的位置对的。7.5.2 桁架纵向的测量控制桁架纵向控制采用经纬仪控制的方法进行测量控制，在主桁架下弦杆中心处吊装前用墨线标记出安装控制线，把经纬仪架在控制圆心点上，经纬仪先对准柱子上的控制线，调整完仪器后慢慢把目镜转起，但桁架下弦中心控制线与目镜视线偏差时通过缆风绳的松紧调整桁架侧向位置，目镜视线和二环内骨架下弦控制线两线重合后即为桁架的准确位置。7.5.3 桁架垂直度的测量控制由于桁架的上下弦杆均为不同角度的倾斜杆件，上弦杆坡度为1：10，下弦杆坡度不一，为保证桁架准确的安装位置和倾斜度，桁架安装时需控制三个地方的标高：桁架端头两上弦杆标高，桁架尾部两上弦杆标高，桁架支座处标高。标高控制使用水平仪进行测量控制。8、工程质量保证措施8.1 采购物资质量保证项目经理部物资部负责物资统一采购、供应与管理，并根据ISO-9002质量标准和总公司物资采购手册，对本工程所需采购和分供方供应的物资进行严格的质量检查和控制，重要采用的措施如下：1、采购物资时，须在拟定合格的分供方厂家或有信誉的商店中采购，所采购的材料或设备必须有出厂合格证、材质证明和使用说明书，对材料、设备有疑问的严禁进货；2、公司委托分供方供货，事先已对分供方进行了认可和评价，建立了合格的分供方档案，材料的供应在合格的分供方中选择；3、实行动态管理。主管部门定期对分供方的业绩进行评审、考核，并作记录，不合格的分供方从档案中予以除名。4、加强计量检测。采购物资（涉及分供方采购的物资），根据国家、地方政府主管部门规定、标准、规范或协议规定规定及按经批准的质量计划规定抽样检查和实验，并做好标记。当对其质量有怀疑时，就加倍抽样或全数检查。8.2 技术保证措施1、技术保证的组织成立以项目总工为领导的项目技术领导小组，负责解决施工中的技术问题，并监督技术措施的贯彻，施工员负责贯彻技术措施。2、施工准备的技术保证（1）施工方案的准备1）施工前检查实验与工艺实验的方案在施工前对工程使用的材料编制必要的实验检查方案，对材料是否能满足实际规定的技术指标进行鉴定。同时对施工中需要进行焊接的材料特殊材料，如厚板等进行焊接工艺评估，获得各项相关的技术参数指导施工。2）施工方案交底在施工前根据现场的实际情况，由技术部门编制具体的施工方案交底，用于指导各个施工责任工程师与施工员施工。施工方案交底中明确施工范围，在施工中投入的人力物力，施工的工艺、方法、环节、关键点的解决等。同时明确质量目的，安全防护措施。3、施工中的技术保证在施工班组进行施工前，施工负责人应针对班组进行技术交底与安全交底，使操作工人明确操作中的技术重点，操作环节等，同时有技术部门下发专项施工指导书，进一步阐明施工中各个环节的操作方法。施工前，
