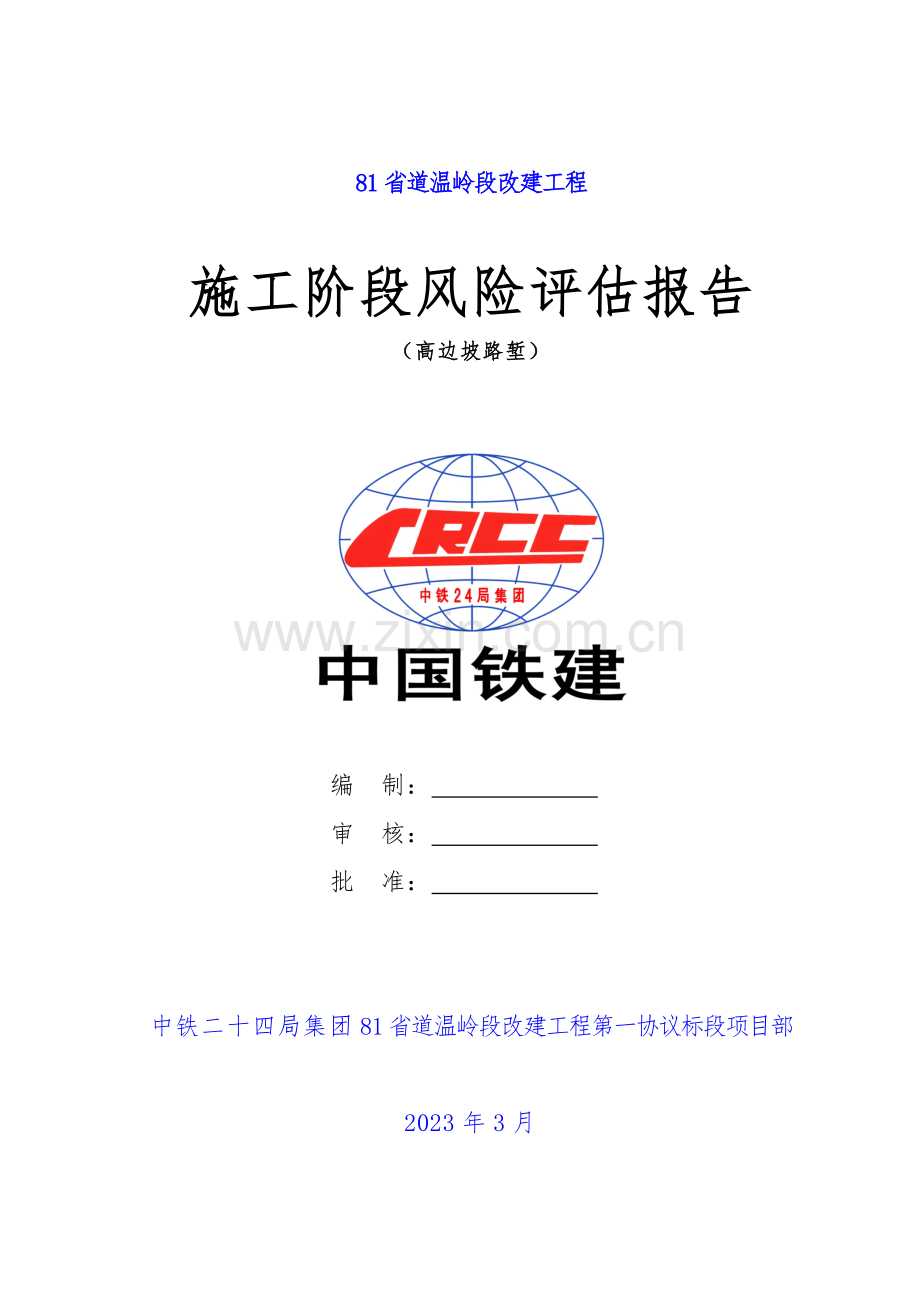

81省道温岭段改建工程

施工阶段风险评估报告
（高边坡路堑）

编 制：
审 核：
批 准：

中铁二十四局集团81省道温岭段改建工程第一协议标段项目部

2023年3月

目 录
一、风险评估报告的重要编制依据 1
二、高边坡路堑概况 2
三、评估过程和评估方法 5
四、风险评估 9
五、风险对策措施 14
六、风险评估结论： 27

一、风险评估报告的重要编制依据
(1)、《81省道温岭段改建工程第1协议段招标文献》；
(2)、《81省道温岭段改建工程第1协议段两阶段施工图设计》；
(3)、《公路工程施工安全技术规程》（JTJ076－95）；
(4)、《公路路基施工技术规范》（JTG F10—2023）；
（5）、《爆破安全规程》（GB6722-2023）
(6)、《公路工程设计技术标准》（JTG B01-2023）
(7)、《公路工程混凝土结构防腐蚀技术规程》 (JTG/T B07-01-2023）
(8)、《公路工程抗震设计规范》（JTG 004-89）
(9)、《公路水泥混凝土路面设计规范》（JTG D40-2023）
业主文献规范的规定
（1）项目公司和业主安全管理规定
（2）项目公司提供的设计图纸文献
（3）81省道温岭段改建工程第1协议段实行性施工组织设计

二、高边坡概况：

2.1、概况
81省道温岭段改建公路路基挖方高边坡的解决是本项目重点考虑的问题之一。本协议段共有两段高路堑边坡，分别为K0+850～K0+980（右侧）和YK2+530～YK2+690（右侧）。两段高路堑采用放缓坡开挖，且采用生态防护与工程防护相结合的防护设计方案。

2.2地质概况
（1）K0+850～K0+980该路段处在丘陵斜坡，自然坡度约25～35度，植被发育；局部山体开挖形成斜坡洼地。丘陵表部残坡积碎石粉质粘土，灰黄色，稍密-中密，厚约1.5-2.5米，为普通土（Ⅱ）。多见基岩出露，岩性为含角砾凝灰岩。强风化基岩，浅灰黄色，稍硬，原岩结构大部分破坏，岩体完整性一般，为硬石（Ⅴ）；中风化基岩：青灰～浅灰黄色，硬，砾呈次棱角状，直径2～20厘米不等，成分以凝灰岩为主，岩体较完整，节理裂隙发育，为硬石（Ⅴ）；微风化基岩：浅灰黄色，硬，岩体完整，为硬石（Ⅴ）。岩体重要发育两组节理：（1）64°∠78°；（2）308°∠41°。据赤平投影图分析：节理（1）与节理（2）的组合形式对右侧边坡来说为不利组合，右侧边坡开挖易产生掉块及边坡失稳。
防护与排水设计
第1级边坡高2m，坡率1∶0.25，平台宽2m ，采用M7.5浆砌仰斜挡墙防护；
第2级边坡高10m，坡率1∶1.0，平台宽2m ，采用厚层基材植被防护；
第3级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第4级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第5级边坡高0～11m，坡率1∶1.25，平台宽2m ，采用厚层基材植被防护。
高边坡坡顶后缘汇水面积较大，为防止雨水对高边坡坡面的冲刷，故设立了M7.5浆砌片石截水沟，边坡每级平台也设立了平台排水沟。
（2）YK2+530～YK2+690该路段处在丘陵斜坡，自然坡度约25～35度，植被发育；局部山体开挖形成斜坡洼地。丘陵表部残坡积碎石粉质粘土，灰黄色，稍密-中密，厚约0.5-1.0米，为普通土（Ⅱ）。多见基岩出露，岩性为含角砾凝灰岩。强风化基岩，浅灰黄色，稍硬，原岩结构大部分破坏，岩体完整性一般，为硬石（Ⅴ）；中风化基岩：青灰～浅灰黄色，硬，砾呈次棱角状，直径2～20厘米不等，成分以凝灰岩为主，岩体较完整，节理裂隙发育，为硬石（Ⅴ）；微风化基岩：浅灰黄色，硬，岩体完整，为硬石（Ⅴ）。岩体重要发育两组节理：（1）338°∠81°；（2）76°∠83°。受节理影响，岩体完整性一般，边坡开挖高度大，边坡开挖易产生掉块及边坡失稳。
防护与排水设计
第1级边坡高2m，坡率1∶0.25，平台宽2m ，采用M7.5浆砌仰斜挡墙防护；
第2级边坡高10m，坡率1∶1.0，平台宽2m ，采用厚层基材植被防护；
第3级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第4级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第5级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第6级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第7级边坡高10m，坡率1∶1.0，平台宽2m ，采用系统锚杆+厚层基材植被防护；
第8级边坡高0～11m，坡率1∶1.25，平台宽2m ，采用厚层基材植被防护。
高边坡坡顶后缘汇水面积较大，为防止雨水对高边坡坡面的冲刷，故设立了M7.5浆砌片石截水沟，边坡每级平台也设立了平台排水沟。

2.3气象
温岭市气候温和，四季分明，潮湿适中，热量富余，雨量充沛，光照适宜；属亚热带季风气候，年最高气温达37.0℃,年最低气温-6.6℃，年平均气温17.3℃；无霜期251天；数年平均降雨量约1648.15mm，年平均蒸发量1270.2 mm.

2.4、高边坡路堑工程概况表
高边坡路堑工程概况表
名称
起止里程
路堑长度(m)
路堑高度(m)
路堑分级
高边坡路堑工程
　K0+850～K0+980（右侧）
130
-1.977～-14.686
　 5级
高边坡路堑工程
YK2+530～YK2+690（右侧）
160
-3.970～-66.720
8级

2.5、地震烈度
测区处在相对稳定的地壳单元，地址构造较简朴，地震特点是强度弱，震级小、频率低，据国家质量技术监督局2023年8月发布的《1:400万中国地震动参数区划图》（GB18306-2023），测区地震动峰值加速度小于0.05g，相称于地震基本烈度小于Ⅵ度区。
2.6、水文地质条件
温岭市素有“水乡泽国”之称，境内河道纵横交错，测区重要水系为金清水系。金清水系干流发源于温黄交界的太湖山东南麓，东行至大溪出谷入平原，经麻车桥、新金清闸河至金清新闸剑门入东海，全长50.8km，河宽20～50km。除金清港干流外，均属平原小河，水流平缓，水位年变幅较小，但当遇局部不均匀暴雨时，河水位变化无常，洪水互有往来，常导致洪涝灾害。

三、评估过程和评估方法
根据浙江交投《高边坡工程施工安全风险评估指南》的有关内容、及实行性施工组织设计，建立我标段石质高边坡工程风险指标体系。
3.1 石质高边坡工程风险评估分级
（1）、石质高边坡工程施工安全总体风险评估重要考虑高边坡地貌（边坡的高度、坡度和形态）、岩石性质、岩层的构成与结构、水文条件的影响、风化作用的影响、气候条件等评估指标，评估指标的分类、赋值标准。
高边坡工程总体风险评估指标体系
评估指标
分类
分值
说明
地质G
=(a+b+c)
岩石
情况
a
1. 岩石占全边坡总量70%以上
3-4
根据设计
文献和施工实际情况拟定。
2. 岩石占全边坡总量40%以上、70%以下
2
3. 岩石占全边坡总量20%以上、40%以下
1
4. 岩石占全边坡总量20%以下
0
节理情况b
1．高边坡存在节理2条、2条以上
2-3
2．高边坡存在节理1条
1
3．高边坡不存在节理
0
富水
情况
c
1．高边坡全程存在也许发生泥石流的地质
2-3
2．有部分也许发生泥石流的地质
1
3．无泥石流也许的地质
0
开挖高度
A
1．60米以上高边坡
4

2．40米高边坡≤60米
3

3．20米＜高边坡≤40米
2

4．0米＜高边坡≤20米
1

气候条件
L
1．极端气候事件多发区域(如台风、强暴雨雪)
3

2．气候环境一般，对施工略有影响
2

3．气候环境很好，基本不影响施工安全
1

爆破形式
S
1．矿山爆破
3

2．光面爆破
2

3．专业微震爆破
1

边坡特性c
C
1．高边坡初期施工困难
2
从施工便道、难易、地形特点等考虑。
2．高边坡初期施工较容易
1
注：1.指标的取值针对单洞。2.表中“以上”表达含本数，“以下”表达不含本数，下同。
（2）高边坡工程总体施工风险分级标准
高边坡工程施工安全总体风险分级标准
风 险 等 级
计 算 分 值 R
等级Ⅵ（极高风险）
22分及以上
等级Ⅲ（高度风险）
14-21分
等级Ⅱ（中度风险）
7-13分
等级Ⅰ（低度风险）
0-6分
（3）事故发生也许性的等级提成四级，见下表
事故也许性等级标准
概率范围
中心值
概率等级描述
概率等级
>0.3
1
很也许
4
0.03～0.3
0.1
也许
3
0.003～0.03
0.01
偶尔
2
<0. 003
0.001
不太也许
1
注：①当概率值难以取得时，可用频率代替概率。
②中心值代表所给区间的对数平均值。
（4）、事故发生后果的等级提成四级
人员伤亡是指在参与施工活动过程中人员所发生的伤亡，依据人员伤亡的类别和严重限度进行分级，等级标准如下表达：

人员伤亡等级标准
后果定性描述
特 大
重大
较大
一般
后果等级
4
3
2
1
人员伤亡数量(人)
≥30或≤100
10≤F<30或
50≤SI<100
3≤F<10或10≤SI<50
F<3或SI<10
注：F=死亡人数 （含失踪） SI=重伤
（5）、直接经济损失等级标准
经济损失是指风险事故发生后导致工程项目发生的各种费用的总和，涉及直接费用和事故解决所需（不含恢复重建）的各种费用，如下表达
直接经济损失等级标准
后果定性描述
一般
较大
重大
特大
后果等级
1
2
3
4
经济损失 (万元)
Z<10
10≤Z<50
50≤Z<500
Z≥500
（6）、专项风险等级标准
根据事故发生的概率和后果等级，将风险等级分为四级:极高（Ⅳ级）、高度（Ⅲ级）、中度（Ⅱ级）和低度（Ⅰ级）。
风险等级标准
后果等级
概率等级
一般
较大
重大
特大
1
2
3
4
很也许
4
高度
高度
极高
极高
也许
3
中度
高度
高度
极高
偶尔
2
中度
中度
高度
高度
不太也许
1
低度
中度
中度
高度
（7）专项风险评估流程图（见下图）
（8）典型重大风险源事故也许性等级划分
计算分值P
等级描述
等级
P≥14分以上
等级Ⅳ级（很也许）
4
6≤P＜14分
等级Ⅲ级（也许）
3
3≤P＜6分
等级Ⅱ级（偶尔）
2
P＜3分
等级Ⅰ级（不太也许）
1
3.2 风险接受准则与采用的风险解决措施
风险接受准则
风险等级
接受准则
解决措施
低度
可忽略
不需采用风险解决措施和监测。
中度
可接受
一般不需采用风险解决措施，但需予以监测。
高度
不盼望
必须采用风险解决措施减少风险并加强监测，且满足减少风险成本不高于风险发生后的损失。
极高
不可接受
必须高度重视，采用切实可行的规避措施并加强监测，否则要不惜代价将风险至少减少到不盼望的限度。

3.3 专项风险评估流程图
成立风险评估小组

风险源辨识
施工作业程序分解
分析重要事故类型
资料收集和现场勘查
相关人员调查评估小组讨论 专家征询

风险分析
分析事故的致险因子
拟定物的不安全状态、
人的不安全行为

系统安全工程方法

动态评估
风险估测
一般风险源
检查表法
LEC法
重大风险源
风险矩阵法 指标体系法
高边坡

风险控制
风险控制措施建议

四、风险评估
4.1 风险评估的重要内容
施工安全风险评估分为总体风险和专项风险评估。
（1）总体风险评估指开工前根据高边坡工程高边坡地貌（边坡的高度、坡度和形态）、岩石性质、岩层的构成与结构、水文条件的影响、风化作用的影响、气候条件等孕险环境与致险因子，评估高边坡工程整体风险，估测其安全风险等级。属于静态评估。
（2）专项风险评估指是将总体风险评估等级为Ⅲ级（高度风险）及以上高边坡工程中的施工作业活动（或施工区段）作为评估对象，根据其作业风险特点以及类似工程事故情况，进行风险源普查，并针对其中的重大风险源进行量化估测，提出相应的风险控制措施。属于动态评估。
4.2 各项基本风险、引起风险的因素
根据设计现场勘察资料和给定的计图纸对高边坡危险单元划分及风险分析：
（（1）、开挖线上部不稳定岩体、松动岩块，直接影响下部作业安全，应进行清除或加固支护解决。
（2）、岩石性质的影响：涉及岩石的坚硬限度、抗风化能力、抗软化能力、强度、组成、透水性等。
（3）、岩层的构成与结构的影响：节理裂隙的发育限度及其分布规律、结构面的胶结情况、软弱面和破碎带的分布与开挖坡面的关系。
（4）、水文条件的影响：重要是地下水的埋藏深度及动态变化，地表水的作用情况。
（5）、地貌的影响重要是边坡的高度、坡度和形态。
（6）、风化作用的影响：重要体现为风化作用减弱岩石的强度。
（7）、气候影响因素。

4.3 高边坡工程总体风险评估指标体系
评分依据高边坡工程施工安全风险评估指南，高边坡工程施工安全总体风险评估重要考虑高边坡地质条件、气候与地形条件等评估指标，具体见下表。

高边坡工程总体风险评估指标体系
评估指标
分类
分值
说明
地质G
=(a+b+c)
岩石
情况
a
1. 岩石占全边坡总量70%以上
0
根据设计
文献和施工实际情况拟定。
2. 岩石占全边坡总量40%以上、70%以下
1
3. 岩石占全边坡总量20%以上、40%以下
2
4. 岩石占全边坡总量20%以下
3-4
节理情况b
1．高边坡存在节理2条、2条以上
2-3
2．高边坡存在节理1条
1
3．高边坡不存在节理
0
富水
情况
c
1．高边坡全程存在也许发生泥石流的地质
2-3
2．有部分也许发生泥石流的地质
1
3．无泥石流也许的地质
0
开挖高度
A
1．60米以上高边坡
4

2．40米高边坡≤60米
3

3．20米＜高边坡≤40米
2

4．0米＜高边坡≤20米
1

气候条件
L
1．极端气候事件多发区域(如台风、强暴雨雪)
3

2．气候环境一般，对施工略有影响
2

3．气候环境很好，基本不影响施工安全
1

爆破形式
S
1．矿山爆破
3

2．光面爆破
2

3．专业微震爆破
1

边坡特性c
C
1．高边坡初期施工困难
2
从施工便道、难易、地形特点等考虑。
2．高边坡初期施工较容易
1

高边坡施工安全总体风险大小计算公式为： R=G（A+L+S+C）
高边坡R=G（A+L+S+C）=3×（4+3+1+2）=30,属于 22分及以上，
依据高边坡工程施工安全总体风险分级标准，高边坡总体风险等级为等级Ⅵ（极高风险）。

高边坡工程施工安全总体风险分级标准
风 险 等 级
计 算 分 值 R
等级Ⅵ（极高风险）
22分及以上
等级Ⅲ（高度风险）
14-21分
等级Ⅱ（中度风险）
7-13分
等级Ⅰ（低度风险）
0-6分

4.4 高边坡工程专项风险评估
施工作业程序分解后，通过相关人员调查、评估小组讨论、专家征询等方式，分析评估单元中也许发生的典型事故类型，并形成风险源清单。
高边坡工程施工安全风险源普查清单
序号
风险源
判断依据
1
溜坍
高边坡坡度约25～35度并存在节理
2
泥石流
7-9月气候多为台风和暴雨
3
火工品
也许导致爆炸，导致人员伤害
4
高空坠落
防护措施不到位，导致人员伤害
5
机械伤害
操作失误，导致人员伤害
6
物体打击
掉块落石，导致人员伤害
评估小组从人、机、料、法、环等方面对也许导致事故的致险因子进行分析，具体情况见下表：

高边坡风险源风险分析表
单位作业内容
潜在的事故类型
致险因子
受伤害人员类型
伤害限度
不安全 状态
不安全 行为
备注
初始开挖 工程
坍塌
地质因素
作业人员自身
死亡
变形较大等
违规作业等

物体打击
作业场地内岩石
作业人员自身
轻伤
无防护等
操作错误等

高处坠落
作业场地地内设施
作业人员自身
重伤
无防护、无警示标志等
忽视警告标志等

边坡 开挖
坍塌
地质因素
作业人员自身
死亡
变形较大等
违规作业等

物体打击
作业场地内岩石
作业人员自身
轻伤
无防护等
操作错误等

高处坠落
作业场地内设施
作业人员自身
重伤
无防护、无警示标 志等
忽视警告标志等

机械伤害
作业场地内设备
同一作业场合其他作业人员
重伤
使用不安全设备等
设备带 “病”运转等

边坡 爆破
爆破伤害
人员活动作业能力
作业人员自身
重伤
无专业爆破、防护等
未经许可爆破、排爆等

物体打击
作业场地内设施
作业人员自身
轻伤
无防护等
操作错误等

高处坠落
作业场地内设施
作业人员自身
重伤
无防护、无警示标志等
忽视警告标志等

边坡运送
机械伤害
作业场合地内设备
同一作业场合其他作业人员
重伤
使用不安全设备等
设备带 “病”运转等

4.5 重大风险源风险估测
高边坡工程重大风险源风险估测采用定性与定量结合方法，事故的严重限度的估测方法采用征询专家解决方法。
本高边坡爆破风险评估由外包专业资质单位编制评估
以下只对高边坡溜塌作专项评估
事故也许性的估测方法采用指标体系法。
（1）人的因素及施工管理引发的事故也许性的评估指标体系。

安全管理评估指标体系
评估指标
分类
分值
说明
总包公司资质
A
一级
1

专业及劳务分包公司资质B
有资质
0
针对当前作业的重要分包公司
历史事故情况
C
未发生过事故
0
指项目部重要管理人员从事过的工程项目上曾经发生的事故情况
作业人员经验
D
经验丰富
0
从特殊作业人员、一线施工人员的工程经验考虑
安全管理人员配置
E
符合规定
0
三类人员持证在岗
安全投入
F
符合规定
0

机械设备配置及管理
G
基本符合协议规定
1

专项施工方案
H
可操作性强
0

M=1+0+0+0+0+0+1+0=2，0≤M≤2，依据安全管理评估指标分值与折减系数对照表，折减系数γ为0.8。
（2）高边坡施工区段溜坍事故也许性分析评估
高边坡施工区段溜坍事故也许性评估指标
评估指标
分类
分值
说 明
岩石级别A
Ⅴ、Ⅵ级
4
根据岩性、风化限度
Ⅳ级
3
Ⅲ级
2
岩石破碎情况B
存在节理
3
岩石稳定性差，岩石破碎
渗水状态C
干
0.2
渗水状态考虑天气影响
地质和高度符合性D
工程地质条件、高度 与设计文献基本一致
1

施工方法E
施工方法完全适合 水文地质条件的规定
0

施工步距
F=a+b
a
边坡一次开挖在5m以上、10m以下
2
开挖长度影响边坡稳定性
b
一次性爆破边坡长度在3m以下
1

高边坡施工区段评估指标分值：P=R(C×A+B+D+E+F)
8级P=0.8×(0.2×4+3+1+0+2+1)=6.24，6≤R＜14，属于3级（也许）。
5级P=0.8×(0.2×4+3+1+0+2+1)=6.24，6≤R＜14，属于3级（也许）。
（3）典型重大风险源事故也许性等级划分：
8级施工区段事故也许性等级：P=6.24, 6≤R＜14，属于Ⅲ级（也许）。5级施工区段事故也许性等级：P=6.08, 6≤R＜14，属于Ⅲ级（也许）。
专项风险等级依据风险矩阵法和指标体系法进行动态风险。
高边坡重大风险源风险等级表
序号
施工区段
溜坍
爆破
也许性等级
严重限度等级
风险等级
也许性等级
严重限度等级
风险等级
1
8级施工区段
也许
较大
高度
极也许
重大
极高
2
5级施工区段
也许
较大
高度
极也许
重大
极高

五、风险对策措施
通过高边坡风险评估，K0+850～K0+980（右侧）、YK2+530～YK2+690（右侧）高边坡总体风险评估为等级Ⅵ（极高风险），根据风险接受准则与采用的风险解决措施的规定，针对不同的风险事件、结合现场的实际情况拟采用如下技术对策。
5.1溜坍风险等级归类
根据“高边坡安全风险等级划分”的成果知：
高边坡溜坍风险被评估为“高度”等级，但发生也许性等级为“也许”的施工区段为：8级施工区段、5级施工区段。
5.2 风险解决对策
5.2.1高边坡路堑施工
（1）、为保证高边坡路堑施工安全及边坡稳定，施工时按“分层开挖、防护紧跟、加强观测”的原则进行施工，边坡开挖一级防护一级。
（2）、土质边坡运用机械开挖，石质边坡采用潜孔钻机钻孔，光面或预裂爆破开挖，控制好边坡超欠挖，提高边坡成型质量。
（3）、加强路堑边坡施工中的动态观测工作，如发现山体有滑动、崩坍迹象危及施工安全时，要暂停施工，撤出人员和机具，及时采用措施。
（4）、高边坡路堑施工的同时，依设计施作浆砌石护坡；对岩层走向与边坡走向接近、岩层层理、节理发育的高边坡，依设计采用挂网喷射砼、SNS柔性防护网等方法加以防护；对有较大滑层的部位采用锚杆、锚索框格梁加以防护
5.2.2、路堑开挖
（1）、路堑在竖向按台阶分层开挖，与坡面防护协调进行，开挖至距设计标高50cm时，立即进行边沟开挖施工，并和路基其它排水设施相连，迅速形成排水能力，对已开挖的合用于种植草皮和其他用途的地表腐殖土，按指定地点进行储存。路堑开挖施工工艺见下图
场地清理
测量放样
施作堑顶水沟
路堑成型
施工组织准备
边坡及路面修整
加固及防护
改良或加固基床
路基面检查
爆破开挖运送
预加固
修整基床表面
碾压整形
是
机械开挖运送
检查地基承允许承载力
山体稳定检查
否
土.软石
[σ]＜0.18MPa
[σ]≥0.18MPa
不合格
合 格
硬石

路堑开挖施工工艺框图
（2）、深挖路堑，每个台阶高度按8～10m为一阶进行开挖，边坡平台宽度为2m。开挖前要充足作好排水设施，设立截水沟排除路堑上方边坡地表水，对渗流水量大的部位要及时并有针对性地按设计规定施做排水平孔。
（3）、开挖必须与防护工程同步进行，每开挖一级边坡，防护一级边坡，严禁将开挖成功的边坡长期裸露，待防护、绿化工程竣工后再开挖下一级。
（4）、按台阶高度分层多段多作业面同时开挖，施工中采用深孔预裂控制爆破技术，先拉通路堑主槽，两侧边坡预留1m～2m宽的岩体不爆，作为中部主爆体的隔墙，以减少大爆破对边坡的损伤，同时预留的岩体光面爆破时，可以根据主爆体的爆破情况和岩石性质更准确的选择爆破参数，提高边坡的光面爆破效果。
（5）、采用潜孔钻机钻孔，深孔预裂松动爆破，半孔痕率在硬岩中不低于85%，软岩中不低于50%，壁面不平整度小于15cm。预裂孔先于主爆孔起爆100ms以上，主爆孔排间采用2段外部微差。
5.2.3、覆盖层开挖
（1）在覆盖层施工前应按照设计规定清理完边坡的风化岩块、堆积物、残积物和滑坡体，并在适当位置修筑拦渣坎，保证下部施工安全。
（2）在覆盖层开挖前按设计规定完毕截水、排水沟的施工，验证排水效果，防止地表水和地下水对施工的影响。
（3）覆盖层开挖应按设计边坡坡比自上而下分层进行，坡面按设计规定做成一定的坡势，以利排水。
（4）坡面随开挖下降及时进行清坡，按设计规定或根据现场实际情况采用适当的措施加以支护，保证施工安全。支护重要采用锚固、护面和支档几种形式。
（5）作好汛期防水、边坡保护措施，防止边坡坍塌导致事故。
（6）对于边坡易风化崩解的土层，若开挖面不能及时支护时，应预留保护层，在有条件支护时，再进行保护层开挖。
（7）需人工开挖的坡面覆盖层，应在开挖范围内，按照每人控制2.5m的水平距离，作业人员系安全带，从高处分条带向下逐层依次清理，相邻5人之间最大高差不得大于1.5m，所有人员之间最大高差不得大于3m，对于块体较大、人工无法撬动的孤石，宜爆破后清除。
（8）在覆盖层开挖过程中，如出现裂缝或滑移迹象，应立即暂停施工并将施工人员及设备撤至安全区域，在查清因素、采用可靠的安全措施后方可恢复施工。
5.2.4、边坡石方开挖　
（1）、边坡石方开挖采用自上而下的开挖方式，同时应作好边坡开口线上下一定范围内的锁口和锚固工作。对于需要支护的边坡，采用边开挖边支护的方法，永久支护中的系统锚杆和喷混凝土与开挖工作面的高差不大于一个梯段高度，永久支护中的预应力锚索与开挖工作面的高差不大于两个梯段高度。
（2）、边坡开挖时，不得采用对坡面产生破坏的爆破方法，可在坡面3－5米以内预留保护层；也可先进行坡面预裂爆破再进行主体石方开挖爆破，一般采用梯段加预裂爆破一次开挖。严格控制一次最大单药量，质点振动速度必须满足设计规定。
（3）、对于边坡易风化破碎或不稳定的岩体，应先做好施工安全防护，边开挖边支护。在有断层和裂隙发育等地质缺陷的部位，应在支护作业完毕后才干进行下一层的开挖。
（4）、在开挖面靠近马道或平台设计高程时，各级马道及平台预留1.5～2m的保护层，保护层开挖严格按照保护层开挖技术规定进行，并在马道或平台外侧，分别设立马道护栏及其它挡渣措施，以免石渣滑落。
（5）、在靠近其他建筑物边沿或电杆、电缆、电线、风水管等附近开挖时，应由技术部门根据实际情况，制定出专门的安全防护措施。
（6）、边坡开挖的分层厚度应根据地形地质条件、两马道间的高差、钻孔设备和装载机械的技术参数等因素拟定。
5.2.5、滑坡防止及解决
（1）、雨季要设专人仔细观测施工场地和生活区上游山坡汇水区的植被及地表覆土的变化情况，并作好记录进行分析，对于滑坡、泥石流等重大自然灾害，及时发现及时解决。
（2）、排水是滑坡路基整治的首要工作，为消除和减轻地表水的危害，在滑坡体边界修排水沟，以拦截、引排地表水，减少对坡面的冲刷，同时提高滑面土体的抗剪强度。卸载是解决边坡稳定的关键，施工时按一定的坡率进行削坡、加固。
（3）、在斜坡地段开挖边坡时应遵循由上而下、分层开挖的顺序，合理放坡，不使过陡，同时避免切割坡脚，以防导致边坡失稳而导致滑坡。
（4）、在有地表滞水或地下水作用的地段，应做好排、降水措施，以拦截地表滞水和地下水，避免冲刷坡面和掏空坡脚，防止坡体失稳。特别在软土地段开挖边坡，应减少地下水位，防止边坡产生侧移。
（5）、施工中避免在坡顶堆土和存放建筑材料，并避免行驶施工机械设备和车辆振动，以减轻坡体承担，防止滑坡。
（6）、路堑开挖需要爆破时，应在邻近最终边坡的爆破区考虑预留一定厚度的边坡保护层，使边坡处在爆破压碎圈半径范围以外。根据地质条件，通过计算选择用药量和适宜的药包布置方式，相应的爆破参数；对不良地质、地段严禁采用有影响边坡稳定的爆破方法，如大爆破法、峒室法爆破等。为减轻爆破对边坡的振动，应尽量采用分段延时起爆。
（7）、为避免药包过于集中，应尽量采用分集药包或条形药包布置形式。爆破时应防止松动坡脚，或在坡脚或坡面开成爆破漏斗坑。在边坡部位采用预裂爆破。方法是沿边坡线钻一排较深密孔，装少量炸药，在靠近边坡的药包未起爆前；预先起爆，形成一道沿炮孔连续的裂缝面，从而隔断或减轻靠近边坡药包爆破时对边坡的振动或破坏。
5.2.6、雨季、冬季施工措施
雨季施工措施
(1)、做到施工便道排水设施得当，保证晴雨畅通。
(2)、项目部成立防洪防汛工作领导小组，积极配合做好本地的防洪防汛工作。
(3)、雨季期间安排计划，应根据施工现场情况，对因雨易翻浆地段优先安排施工。对地下水丰富及地形低洼处等不良地段，优先施工的同时，还应集中人力、机具采用分段突击的方法，完毕一段再开工一段，切忌全线大挖大填。
(4)、施工坚持“两及时”，即遇雨要及时检查，发现路基积水尽快排除；雨后及时检查，发现翻浆要彻底解决，大片翻浆地段尽量运用推土机等机械铲除，小片翻浆相距较近时，应一次挖完解决，填透水性材料如砂石料回填并压实。
冬季施工措施
(1)、气温在0℃以下时，不得进行清淤处的回填施工。
(2)、路堤施工时，当天施工的段面应充足压实，以防冻结，进行上层施工时，应检查下一层的土层情况，斟情进行补压。
(3)、路堑开挖的土方，及时运走，填筑与压实，以防冻结。路堤边坡（矮边坡）不得一次性开挖到位，预留30～50cm，以防边坡土质冻胀，发生滑塌，边坡修整在解冻后施工。
(4)、施工遇大雨时，不得继续进行施工，下一工序开工前，应清除积雪检查冰冻深度，解决合格后，方能施工。
5.2.7浆砌片石边沟、排水沟、截水沟
⑴ 施工方法
① 沟体均采用人工开挖，遇石方开挖时采用人工打眼松动爆破；
② 人工从下游向上游方向分段挂线安砌片石，砌筑做到线形美观、直线顺直、曲线圆滑，用较大石块（大面朝下）平砌，沟底及沟壁外露面、沟顶、变形缝处选用较大石块并稍加修凿做面做边，沟体砌缝互相咬接，错缝砌筑，砂浆充填密实，砌筑时在砌体表面勾平缝；
③ 变形缝按15～20m分段设立，缝宽2cm，缝内用沥青麻絮填塞；
④ 排水工程的砌体采用机拌砂浆。
⑵ 施工工艺
施工工艺见下图。
边沟、排水沟、截水沟施工工艺框图

5.2.8现浇混凝土急流槽
现浇混凝土急流槽施工工艺流程：基坑开挖→→测控制桩→铺碎石垫层→立模→浇筑急流槽混凝土→养护→回填土。沟体均采用人工开挖，遇石方开挖时采用人工打眼松动爆破；然后检查基底几何尺寸、标高；铺碎石垫层必须按控制桩带线铺平、夯实、校平；再立模浇注急流槽砼。
5.2.9防护工程
5.2.9.1浆砌片石挡土墙
施工工艺见下图。

浆砌片石施工工艺流程图

挡土墙基础开挖前做好场地截、排水。
根据设计图纸规定进行开挖，保证挡土墙基础深度。施工基础前做好基础清淤、排水、夯实工作，保证基础干燥、平整、坚实。
基坑开挖后,若基底地质情况与图纸所示不符时，及时提出地基解决方案或加固措施，报设计、监理工程师批准并加以实行。
挖成的基坑如有扰动或破坏，应增长开挖深度，并用监理工程师批准的材料回填至规定的标高。
墙后填料及时填筑，并分层回填夯压密实。
墙身沿线路方向每隔10～20m结合墙高或地质情况设伸缩缝一道，缝内填塞沥青麻筋。
墙身于路肩以上部分每隔2～3m按梅花形交错设立泄水孔。
当墙背岩土的Φ＜45°时，墙背通常设砂夹卵石反滤层，最低排泄水孔下部和距墙顶0.5m高范围内（墙顶设浆砌片石护坡，护墙或骨架护坡者除外），设立夯填粘土防渗层，当55°＞Φ＞45°时，泄水孔处可设窝状反滤层，当Φ≥55°不设反滤层。
为保证坡面平整，施工时挂线、找平，留好沉降缝，上下一致；对片石进行大面修整，砌筑时，仔细选石，砌筑石互相吻合，不留空洞。
挡土墙镶面用块石，精细加工，一顺一丁或两顺一丁，保证尺寸一致，砌缝平顺，勾缝统一用凹缝（低于墙面3～5mm并嵌入墙内2cm），砌石洒水湿润，做到砌筑砂浆饱满，表面平光，内控平整度1cm以内，外露面美观。
按规定做好泄水管，并掌握好倾斜角度，做好反滤层，粘土封闭层的施工，使其真正起到排水作用。
5.2.9.2 干砌片石挡土墙
砌体要分层进行，层间竖缝要错开，每层以大石块为骨干，大面朝下。不平稳部位应用小石块垫稳，不得有松动石块。 层面应经常用厚薄不同的石块调整高度，以便始终保持各层呈基本水平上升。砌体应表里一致，不得以大块石砌外缘而内填碎石或河卵石；外砌石块要互压1/2以上，并用大块石封顶。
干砌石砌筑施工护底砌筑时人工将中粗砂和碎石摊平并均匀平整密实。砌筑时块石大面向下，一层与一层错缝锁结方式铺砌，垫层铺设与干砌石砌筑配合进行，随铺随砌，护底表面砌缝的宽度不大于25mm，砌石边沿顺直、整齐、牢固，砌体外露面的顶面和侧边，选用较为整齐的块石砌筑平整，所有明缝均用小片石料填塞紧密。护坡砌筑时人工拍实碎石垫层铺设之后，进行干砌石砌筑，施工时，块石层面垂直于坡面，一层与一层错缝锁结方式铺砌，垫层与干砌石铺砌层配合砌筑，随铺随砌。护坡表面和边沿应顺直、整齐、牢固，砌缝的宽度不大于25mm，所有明缝用小片石料填缝紧密。
干砌石施工应符合以下规定：石块要用手锤加工，打击口面。不得使用裂石和风化石。长度在30cm以下的石块，连续使用不得超过4块，且两端须加丁字石。一般长条形丁向砌筑，不得顺长使用。面石用料应大小均匀、质地坚硬，不得使用风化石料，单块重量不小于25kg，最小边长不小于20cm。腹石砌筑必须排紧填严，无淤泥杂质。面石砌筑严禁使用小石块，不得出现通缝、浮石、空洞。坡面平整度用2m靠尺测量，凹凸不超过5cm
5.2.9.3植被防护
5.2.9.3.1 三维植被网防护
⑴ 三维植被网防护施工流程：
边坡整理成型→细平整→挂网→固定→覆土→播种→再覆土→覆盖纤维或稻草→浇水养护→后期管理。
⑵ 施工方法
① 边坡整理成型，细平整：在路基土方已经竣工并经监理工程师验收后，放出路基边坡坡脚桩，然后开始刷坡。刷坡时可以用人工配合挖掘机按设计坡度进行。用挖掘机刷坡时要预留约20cm宽由人工清除，以保证路基边坡的密实度，人工刷坡时要挂线，并用路基坡度尺检查路基坡度，以保证路基边坡的外观线形，刷坡后将边坡上的土块粉碎、平整、并施入底肥。竣工后经监理工程师验收。
② 开挖沟槽
在坡顶及坡脚处，按照施工图纸设计尺寸，人工开挖预埋植被网的沟槽，并平整。注意开挖沟槽和刷坡一次不要过长，防止雨水冲刷破坏路基边坡坡面。
③ 覆网
人工铺设三维土工网,覆盖时，先将网置于坡顶沟槽内，然后从坡顶到坡脚依次进行。网昼与坡面贴附紧密，防止悬空，使网保持平整，不产生褶皱。网块之间要重叠搭接，搭接宽度不小于10cm。
④ 固定三维土工网
覆网后用U型锚固稍钉按照1.5×1.5m交叉打入边坡进行固定，然后将植被网预埋在沟槽中，再回填土夯实。
⑤ 覆土
在网上覆一薄层土进入网包，土壤规定细碎、肥沃、PH值适中。
⑥ 播撒草籽，再覆土
播撒草籽后，网上再覆一层薄土，并适当拍实，使边坡表面平整，并保证使土盖住草籽，网上覆土厚度约2cm。
⑦ 覆盖纤维或稻草。
5.2.9.3.2系统锚杆+厚层基材植被防护
喷射厚层绿化基材植被护坡是运用专用设备将具有种子的机种植基材喷射到坡面，使边坡迅速恢复自然植被的边坡生态治理技术。
⑴ 喷射厚
