高聚物改性沥青卷材防水施工工艺.doc

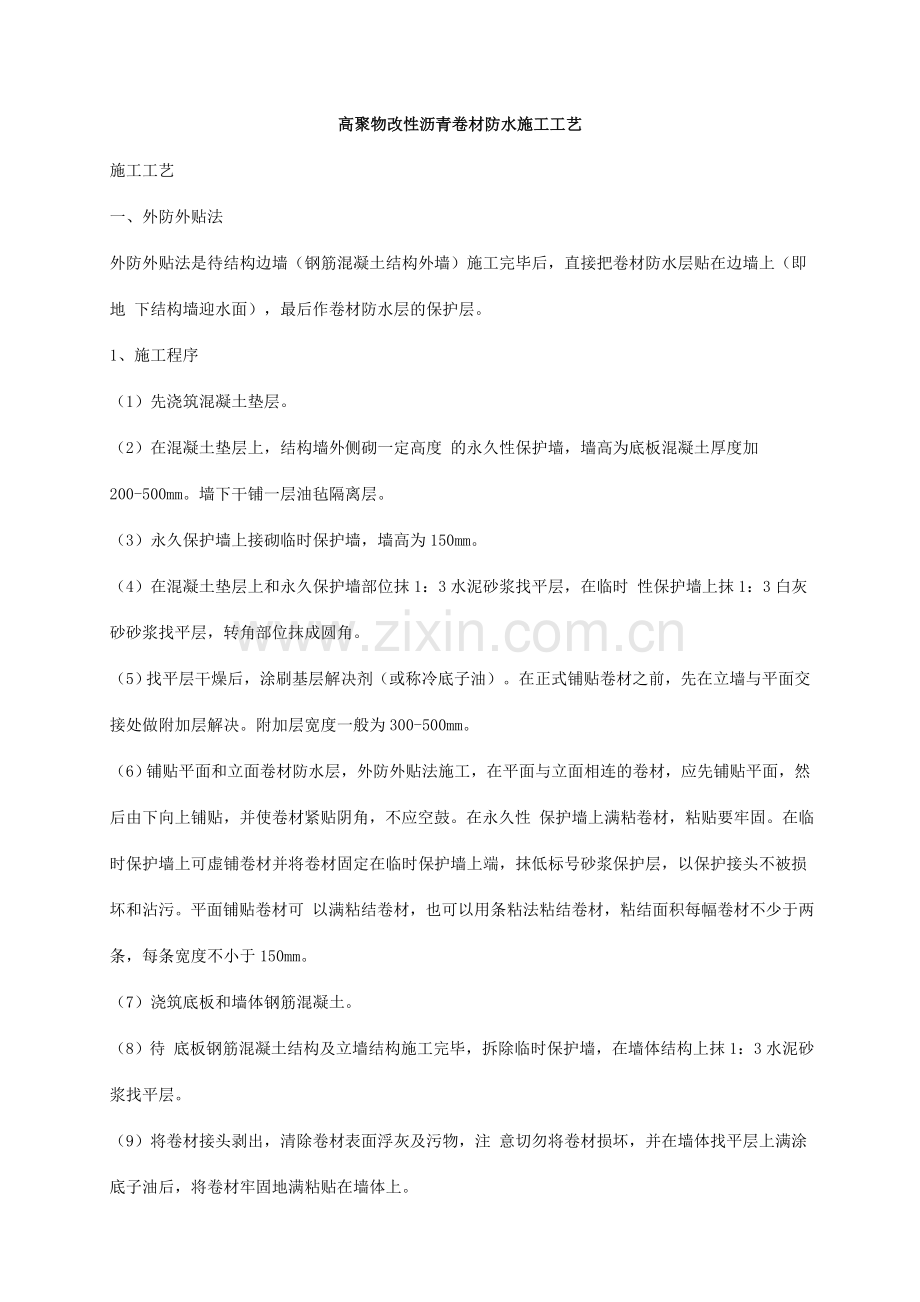

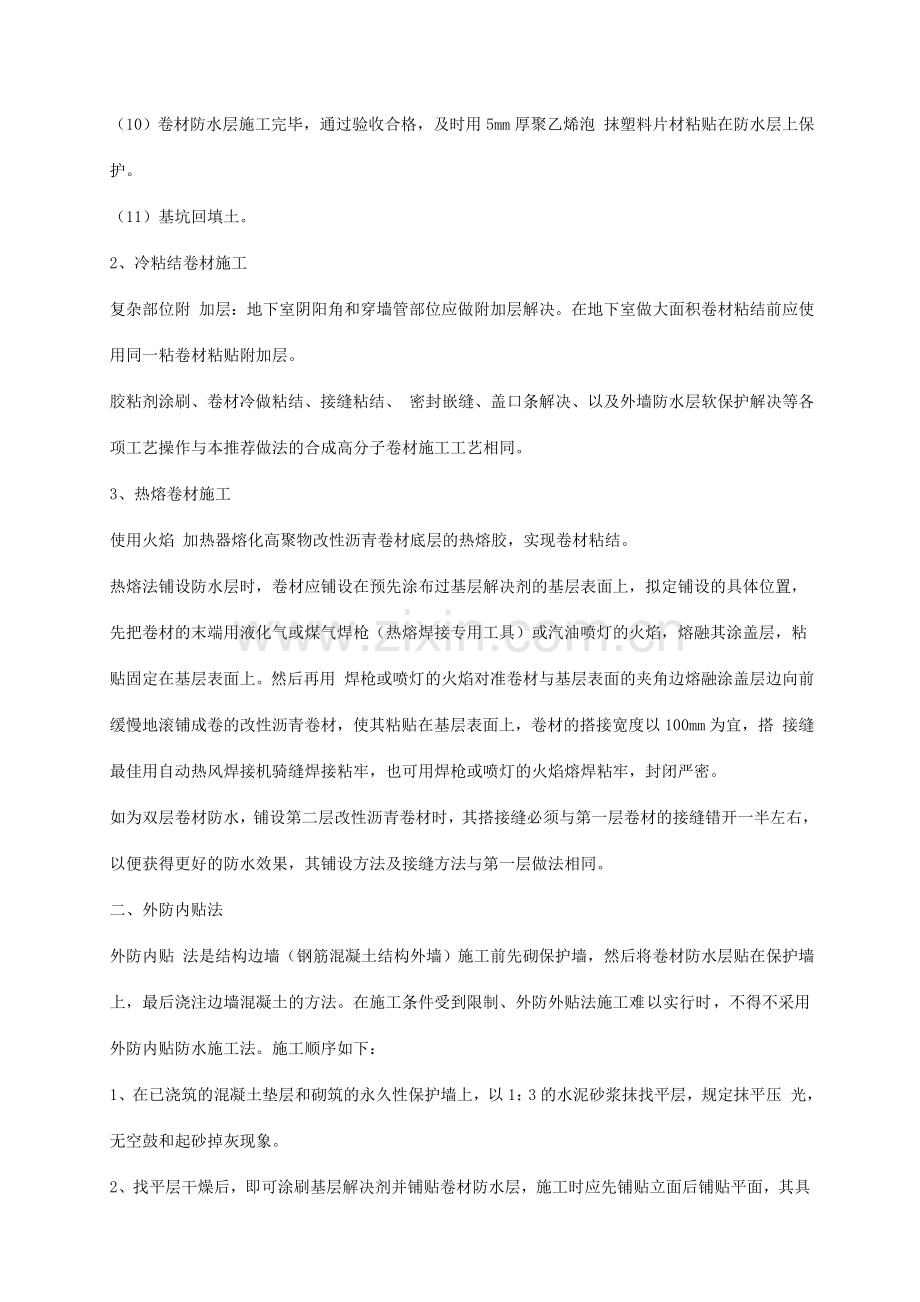

高聚物改性沥青卷材防水施工工艺施工工艺一、外防外贴法外防外贴法是待结构边墙（钢筋混凝土结构外墙）施工完毕后，直接把卷材防水层贴在边墙上（即地 下结构墙迎水面），最后作卷材防水层的保护层。1、施工程序（1）先浇筑混凝土垫层。（2）在混凝土垫层上，结构墙外侧砌一定高度 的永久性保护墙，墙高为底板混凝土厚度加200-500mm。墙下干铺一层油毡隔离层。（3）永久保护墙上接砌临时保护墙，墙高为150mm。（4）在混凝土垫层上和永久保护墙部位抹1：3水泥砂浆找平层，在临时 性保护墙上抹1：3白灰砂砂浆找平层，转角部位抹成圆角。（5）找平层干燥后，涂刷基层解决剂（或称冷底子油）。在正式铺贴卷材之前，先在立墙与平面交接处做附加层解决。附加层宽度一般为300-500mm。（6）铺贴平面和立面卷材防水层，外防外贴法施工，在平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。在永久性 保护墙上满粘卷材，粘贴要牢固。在临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上端，抹低标号砂浆保护层，以保护接头不被损坏和沾污。平面铺贴卷材可 以满粘结卷材，也可以用条粘法粘结卷材，粘结面积每幅卷材不少于两条，每条宽度不小于150mm。（7）浇筑底板和墙体钢筋混凝土。（8）待 底板钢筋混凝土结构及立墙结构施工完毕，拆除临时保护墙，在墙体结构上抹1：3水泥砂浆找平层。（9）将卷材接头剥出，清除卷材表面浮灰及污物，注 意切勿将卷材损坏，并在墙体找平层上满涂底子油后，将卷材牢固地满粘贴在墙体上。（10）卷材防水层施工完毕，通过验收合格，及时用5mm厚聚乙烯泡 抹塑料片材粘贴在防水层上保护。（11）基坑回填土。 2、冷粘结卷材施工复杂部位附 加层：地下室阴阳角和穿墙管部位应做附加层解决。在地下室做大面积卷材粘结前应使用同一粘卷材粘贴附加层。胶粘剂涂刷、卷材冷做粘结、接缝粘结、 密封嵌缝、盖口条解决、以及外墙防水层软保护解决等各项工艺操作与本推荐做法的合成高分子卷材施工工艺相同。3、热熔卷材施工使用火焰 加热器熔化高聚物改性沥青卷材底层的热熔胶，实现卷材粘结。热熔法铺设防水层时，卷材应铺设在预先涂布过基层解决剂的基层表面上，拟定铺设的具体位置，先把卷材的末端用液化气或煤气焊枪（热熔焊接专用工具）或汽油喷灯的火焰，熔融其涂盖层，粘贴固定在基层表面上。然后再用 焊枪或喷灯的火焰对准卷材与基层表面的夹角边熔融涂盖层边向前缓慢地滚铺成卷的改性沥青卷材，使其粘贴在基层表面上，卷材的搭接宽度以100mm为宜，搭 接缝最佳用自动热风焊接机骑缝焊接粘牢，也可用焊枪或喷灯的火焰熔焊粘牢，封闭严密。如为双层卷材防水，铺设第二层改性沥青卷材时，其搭接缝必须与第一层卷材的接缝错开一半左右，以便获得更好的防水效果，其铺设方法及接缝方法与第一层做法相同。二、外防内贴法外防内贴 法是结构边墙（钢筋混凝土结构外墙）施工前先砌保护墙，然后将卷材防水层贴在保护墙上，最后浇注边墙混凝土的方法。在施工条件受到限制、外防外贴法施工难 以实行时 ，不得不采用外防内贴防水施工法。施工顺序如下：1、在已浇筑的混凝土垫层和砌筑的永久性保护墙上，以1：3的水泥砂浆抹找平层，规定抹平压 光，无空鼓和起砂掉灰现象。2、找平层干燥后，即可涂刷基层解决剂并铺贴卷材防水层，施工时应先铺贴立面后铺贴平面，其具体铺贴方法与外防外贴 法基本相同。3、卷材防水层铺贴完毕，经检查验收合格后，对墙体防水层的内侧可按外贴法所述粘贴5-6mm厚聚乙烯泡抹塑料片材作保护层，平面 可在虚铺油毡保护隔离层后，浇筑40-50mm厚的细石混凝土保护层。4、按照施工及验收规范或设计规定，绑扎钢筋和浇筑需要防水的混凝土主体 结构。对基坑应及时回填二八灰土，分步塌实。工程质量验收及成品保护事项1、防水层质量的检查及验收（1）所用卷材必须通过使用认证，其各项技术性能指标应符合标准规定或设计规定，并应附有现场取样的质量检测报告或其它有关材料质量证明文献。（2）卷材与卷材的搭接缝以及和附加盖口条，必须粘结牢固，封闭严密。不允许有皱折、孔洞、翘边、脱层、滑移或也许导致渗漏水的其它外观缺陷存在。（3）卷材与穿墙管之间应粘结牢固，卷材的末端收头部位，必须封闭严密。（4）卷材的搭接宽度和附加盖口条的宽度均应符合设计规定或规范的规定。一般搭接缝宽度不宜小于100mm，附加盖口条的宽度不宜小于120mm。（5）卷材防水层不允许有渗漏水的现象存在。（6）施工单位要提供防水层施工隐蔽工程的检查验收记录资料。2、成品保护及注意事项（1）施工用的材料和辅助材料多属易燃物质，在存放材料的仓库以及施工现场必须通风良好和严禁烟火，同时要备有消防器材。（2）在进行立体交叉作业施工时，施工人员必须佩带安全帽。（3）每次用完的施工机具，必须及时用有机溶剂（如二甲苯等）清洗干净，以便于反复应用。（4）在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，以免损坏防水层。（5）在浇筑细石混凝土保护层时，运送混凝土小车的铁腿根部必须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏卷材防水层。如发现防水层被损坏，必须修复后， 才干浇筑细石混凝土刚性保护层。 高聚物沥青防水卷材热熔法施工操作要点施工要点：1.热熔法工艺中卷材底面的热熔胶加热限度是关键，加热局限性，热熔胶与基层粘贴不牢，过度加热，会使卷材烧穿，胎体老化，热熔胶焦化变脆，不仅会导致粘贴不牢，并且会直接影响防水层质量。火焰加热器的喷嘴距卷材的距离要适中，幅宽内加热要均匀。具体距离与尺寸要视施工气温和火焰大小、强度而定，并适当左右移动使幅宽内加热均匀。一般将喷嘴对准基层和卷材底面，使两者同时加热，加热至卷材底面热熔胶熔融呈光亮黑色，这需要纯熟的技术操作。2.卷材底面热熔胶加热后，随即趁热进行压辊滚压工序。它能排净卷材下空气，并使之粘贴牢固。卷材表面热熔后，应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展，不得皱折，并应辊压粘贴牢固。3.热熔卷材铺贴后，搭接缝口一般要溢出热熔胶。搭接部位以溢出热熔的改性沥青为度，并随即刮封接口。接缝口溢出热熔胶，说明加热适中、均匀，滚压粘牢。但溢出过多，也说明加热和滚压过度，所以接缝口部位以可以观测到有热熔胶溢出为度。4.热熔卷材面层常用塑料薄膜层、铝箔层、石屑层，故在搭接弹线宽度内，须加热除去表面薄膜或石屑。加热时，需用一块烫板隔离，以免烧坏不搭接部位卷材的表面，使搭接缝粘结更加可靠。操作要点：1.清理基层：将基层浮浆。杂物等清扫干净。2.刷涂基层解决剂：基层解决剂一般为溶剂型橡胶改性沥青防水涂料或橡胶改性沥青胶粘剂。将基层解决均匀涂刷在基层上，规定涂层薄厚均匀。3.铺贴附加层卷材：基层解决剂干燥后，按设计规定在构造节点部位铺贴附加层卷材。4.热熔铺贴大面积防水卷材：将卷材定位后重新卷好，点燃火焰喷枪或喷灯烘烤卷材底面与基层的交接处，使卷材底面的沥青熔化，边加热边向前滚动卷材，并用压辊滚压，使卷材与基层粘贴牢固，应注意调节火焰的大小和移动速度，以卷材表面刚刚熔化为好。火焰喷枪与卷材的距离约0.5mm。若火焰太大或距离太近，会烤透卷材，导致卷材粘接，打不开卷；若火焰太小或距离太远，卷材表层会熔化不够，与基层粘结不牢，热熔卷材施工一般由两人操作，一人加热，一人铺毡。5.热熔封边：把卷材搭接缝用抹子挑起，用火焰喷枪烘烤卷材搭接处。火焰的方向应与施工人员的方向相反，随即用抹子将接缝处熔化的沥青抹平。6.蓄水实验：屋面防水层竣工后，应做蓄水实验或淋水实验。7.保护层施工：上人屋面按设计规定铺方砖或水泥砂浆保护层。不上人屋面可在卷材防水层表面边涂橡胶改性沥青胶粘剂边撒石片，要撒布均匀，用压辊滚压使其粘接牢固。待保护层干透、粘牢后，可将未粘牢的石片扫掉。东莞天地防水三元乙丙防水卷材施工工艺方法1.涂布基层解决剂一般将聚氨酯防水涂料的甲料、乙料和稀释剂按重量1：2：3的比例配合，搅拌均匀，再用长把滚刷蘸取这种混合料，均匀涂刷在干净、干燥的基层表面上，涂刷时不得漏刷，也不应有堆积现象，待基层解决剂固化干燥后才干铺贴卷材；也可以采用喷浆机压力喷涂含固量为40%、pH值为4、黏度为10cP的氯丁橡胶乳液解决基层，喷涂时规定厚薄均匀一致，并干燥12h时以上，方可铺贴卷材。2.涂刷卷材胶粘剂先将与卷材相容的专用配套胶粘剂搅拌均匀，方可进行涂布施工。基层胶粘剂可涂刷在基层或涂刷在基层和卷材底面。涂刷均匀，不露底，不堆积。采用空铺法、条粘法、点粘法时，应按规定的位置和面积涂刷。（1)在卷材表面涂刷胶粘剂：将卷材展开摊铺在平整干净的基层上，用长把辊刷蘸取专用胶粘剂，均匀涂刷在卷材表面上，涂刷时不得漏涂，也不得堆积，且不能往返多次涂刷。（2)在基层表面涂刷胶粘剂：在卷材表面涂刷胶粘剂的同时，用长把辊刷蘸取胶粘剂，均匀涂刷在基层解决剂已经干燥和干净的基层表面上，涂胶后静置20-40min左右，待指干基本粘时，即可进行卷材铺贴施工。（3)铺贴卷材：铺贴卷材时，可根据卷材的 配置方案，先用彩粉弹出基准线。第一种方法是将卷材沿长边方向对折成一半幅宽卷材，涂胶面相背；然后将待铺卷材首对准已铺卷材短边搭接基准线，待铺卷材长边对准已铺卷材长边搭接基准线；贴压完毕后，将另一半展铺并用压辊将卷材滚压粘牢。第二种方法是将已涂胶粘剂的卷材卷成圆筒形，然后在圆筒形卷材的中心插入一根30mm1500mm的铁管，由两人分别手持铁管的两端，并使卷材的一端固定在预定部位，再沿基准线展铺卷材，使卷材松弛地铺贴在基层表面上。在铺贴卷材的过程中，不允许拉伸卷材，也不得有皱折现象存在。3. 卷材搭接粘结解决由于已粘贴的卷材长、短边均留出80mm空白的卷材搭接边，因此还要用卷材搭接胶粘剂对搭接边作粘结解决。而涂布于卷材的搭接胶粘剂不具有可立即粘结凝固的性能，需静置20-40min待基本干燥，用手指试压无粘感时方可进行贴压粘结。这样，必须先将搭接卷材的覆盖边作临时固定，即在搭接街头部位每隔1m左右涂刷少许基层胶粘剂，待指触基本不粘时，再将接头部位的卷材翻开临时粘结固定用油漆刷均匀涂刷在翻开的卷材接头的两个粘结面上，涂胶量一般以0.5kg/左右为宜。涂胶20-40min，指触基本不粘时，即可一边粘合一边驱除接缝中的空气，粘合后再用手持压辊滚压一遍。凡碰到三层卷材重叠的接头处，必须嵌填密封膏后再进行粘合施工，在接缝的边沿用密封材料封严。4. 保护层的施工保护层的施工用30mm厚的水泥砂浆或40mm厚混凝土覆盖。地下室防水卷材外防外贴施工法-东莞防水 外贴是在混凝土底板和结构墙体浇筑前，先在墙体外侧的垫层上用半砖砌筑高1m左右的永久性保护墙体。平面部位的防水层铺贴在垫层上，立面部位的防水层先铺贴在永久性的保护墙体上，待结构墙体浇筑后，再将上部的卷材直接铺贴在结构墙体的外表面上。采用外防外贴铺贴防水层，便于施工时掌握卷材防水层的质量，若发现问题可及时修补。1.施工准备工作：地下工程卷材防水层施工前的准备工作，施工所需的配套材料、机具以及铺贴方法和注意事项均与屋面工程卷材防水施工相同。本地下水位较高时，应做好排水工作，使地下水位减少至卷材防水层底部最低标高以下不小于30mm，以利于基层干燥和胶粘剂凝固。施工完毕后，仍须继续排水7d以上，使胶粘剂有足够的固化时间。2.砌筑永久性保护墙：在结构墙体的设计位置外侧，用M5砂浆砌筑半砖厚额的永久性保护墙体。墙体应比结构底板高160mm左右。3.垫层变形缝防水解决：在垫层变形缝内填塞填缝材料。4.抹水泥砂浆找平层：在垫层和永久性保护墙体表面抹1：2.5-3掺入微膨胀剂的水泥砂浆找平层。找平层的厚度、阴阳角部位的弧度和平整度应符合规范或设计规定。5.涂布基层解决剂：涂布前应将找平层清扫干净，然后按照所用的不同卷材种类，在找平层表面涂布相应的基层解决剂，如采用空铺法，可不涂布基层解决剂。6.复杂部位增强解决：阴阳角、转角等部位在铺贴防水层前，应按防水卷材的不同性能，采用不同的防水卷材料做附加增强解决。7.铺贴卷材：地下室工程卷材防水层应先铺贴平面，后铺贴立面。第一块卷材应铺贴在平面和立面相交接的阴角处，平面和立面各占板斧卷材。待第一块卷材铺贴完毕后，以后的卷材应根据卷材的搭接宽度，在已铺卷材的搭接边上弹出基准线。根据所用的合成高分子卷材将相应的胶粘剂均匀地满涂在基层、附加层表面和卷材上。其搭接边部分应预留出空白边待搭接粘结时，涂布卷材胶粘剂，如直接采用卷材胶粘剂进行卷材与卷材、卷材与基层之间的粘结时，则不必留出空白搭接边。厚度为3mm以下的高聚物改性沥青防水卷材，不得用热熔法施工。热塑性合成高分子防水卷材的搭接边，可用热风焊法进行粘结。待胶粘剂基本干燥后，即可铺贴卷材。在平面与立面交界部位，应先铺贴平面部位的半幅卷材，然后沿阴角根部由下向上铺贴立面部位的另一半卷材。自平面折向立面的防水卷材，应与永久性保护墙体紧密贴严。卷材铺贴完毕后，应用建筑密封材料对长边和短边搭接缝进行嵌缝解决。8.粘贴封口条：由于地下防水层均处在同一平面内，如卷材搭接缝解决不好，就容易发生渗漏。所以，对平面和立面部位采用胶粘剂进行粘结的卷材搭接缝，必须用封口条进一步作封口密封解决，封口条的宽度为120mm，其粘贴方法是：裁下宽度为120mm的同种卷材封口条，在其表面和卷材搭接缝部位同时涂刷卷材胶粘剂或接缝专用胶粘剂，待胶层干燥至基本不粘手时，以搭接缝为中心线，将封口条对称地粘贴在搭接边上，并用手持压辊滚压严密，然后用建筑密封膏在封口条的接缝四周进行嵌缝密封解决，嵌缝宽度不应小于10mm。9.铺设保护层：平面和立面部位的防水层施工完毕并经检查验收合格后，宜在防水层上虚铺一层沥青防水卷材做保护隔离层，铺设时宜用少许胶粘剂花粘固定，以防在浇筑细石混凝土刚性保护层时发生位移。保护隔离层铺设完毕，即可浇筑40-50mm厚的细石混凝土保护层。在浇筑细石混凝土的过程中，切勿损失保护隔离层和卷材防水层。如有损失必须及时对卷材防水层进行修补，修补后再继续浇筑细石混凝土保护层，以免留下渗漏隐患。10. 砌筑临时性保护墙体：在浇筑结构墙体时，对立面部位的防水层和油毡保护层，按传统的临时性解决方法是将它们临时平铺在永久性保护墙体的平面上，然后用石灰砂浆砌筑单砖临时性保护墙，压住油毡及卷材。这一方法的缺陷是结构墙体筑起后，需拆除压住油毡和卷材的临时性保护墙体，对油毡和卷材产生破坏作用，往往容易留下渗漏隐患。对于以上缺陷采用的解决方法是：砌筑单砖临时性保护层墙体，第一皮、第四皮用石灰砂浆砌筑，中间两皮用水泥砂浆砌筑。卷材防水层与第三皮砖墙平齐，第四皮砖只压住甩头油毡。11. 浇筑平面保护层和抹立面保护层：油毡保护层铺设完毕后，平面部位即可浇筑40-50mm厚的细石混凝土保护层，立面部位防水层表面抹20厚1：2.5-3水泥砂浆找平层加以保护。拌合时宜掺入微膨胀剂。在细石混凝土及水泥砂浆保护层养护固化后，即可按设计规定绑扎钢筋，支模板进行浇筑混凝土底板和墙体施工。12. 结构墙体外墙表面抹水泥砂浆找平层：先拆除临时性保护墙体，然后在外墙表面抹水泥砂浆找平层。13. 铺贴外墙立面防水卷材：将甩槎防水卷材上部的油毡保护层撕掉，露出卷材防水层，沿结构外墙进行铺贴。铺贴时，上层卷材盖过下层卷材不应小于150mm，短边搭接宽度不应小于150mm。遇有预埋管等部位，必须用附加卷材增强后再铺贴防水层。铺贴完毕后，凡用胶粘剂粘结的防水卷材，应用密封材料对搭接缝进行嵌缝解决，并用封口条盖缝，用密封材料封边。14. 外墙防水层保护层施工：外墙防水层经检查验收合格，确认无渗漏隐患后，可在卷材防水层的外侧用胶粘剂点粘5-6mm厚聚乙烯泡沫塑料片材或40mm厚聚苯乙烯泡沫塑料保护层。外墙保护层施工完毕后，即可根据设计规定或施工验收规范的规定，在基坑内分步回填三七灰土，并分步夯实。防水卷材的屋面维修-东莞天地防水公司一、基层解决1.清除基层酥松、起砂及凸起物，表面平整、牢固、密实，基层干燥。2.基层与伸出屋面结构的连接处以及基层的转角处均应做成弧形。3.选用的防水材料，其材性应与原防水层相容，耐用年限应相匹配，可采用多种防水材料复合使用。4.雨期修缮施工应做好防雨遮盖和排水措施，冬期施工应采用防冻保温措施。二、修缮施工准备及注意事项1.卷材屋面渗漏修缮施工，应先检查并拟定防水层平面、立面卷材面产生的裂缝、空鼓、流淌、翘边、龟裂、断裂、张口及破损的范围；检查并找准檐口、天沟、女儿墙、屋脊、水落口、变形缝、阴阳角、伸出屋面管道等防水层泛水构造渗漏的现象、因素和位置、2.修缮工程施工过程中，应对完好及已完好部位防水层采用保护措施，严禁损伤防水层。三、防水卷材开裂缝维修1.有规则裂缝维修：有规则裂缝，宜在缝内嵌填密封材料，缝上单边点粘宽度不应小于100mm卷材隔离层，面层应用宽度大于300mm卷材铺贴覆盖，其与原防水层有效粘结宽度不应小于100mm。嵌填密封材料前，应先清除缝内杂物及裂缝两侧面层浮灰，并喷、涂基层解决剂。采用密封材料维修裂缝，应清除裂缝宽50mm范围卷材，沿缝剔成宽20-40mm、深为宽度0.50.7倍的缝槽，清理干净后喷、涂基层解决剂并设立背衬材料，缝内嵌填密封材料且超过缝两侧不应小于30mm，高出屋面不应小于3mm，表面应呈弧形。采用防水涂料维修裂缝，应沿裂缝清理面层浮灰、杂物，铺设两层带有胎体增强材料的卷材。2.防水层大面积老化、局部破损，在屋面荷载允许的条件下，宜保存原防水层，增做面层防水层。防水层卷材破损部位应铲除，清理面层，必要时应用水冲干净。局部我修补、增强解决后，铺设面层防水层，其卷材铺贴应符合国家现行标准屋面工程质量验收规范的规定防水工程中防水涂料的选择-东莞天地防水一根据防水工程的类型及规定级别进行选择1.屋面防水工程：现行的屋面工程质量验收规范根据建筑物对屋面防水标准的不同规定，把屋面防水分为四个等级。三大类防水涂料用于级至级的屋面防水工程规定，详见相关资料。2.地下防水工程：根据目前我国对地下防水工程的防水标准规定，通常将其分为四级，考虑到地下工程的防水涂膜多数要经常经受地下水作用，因此，只宜选取反映型或溶剂型品种，不宜选择水乳型品种。3.厕浴、厨房间防水工程：厕浴、厨房间及类似结构的防水，具有面积小、管道多，平、立面需同时做防水，因而防水层转折多等特点，最宜使用防水涂料。设计时可根据工程性质及规定标准，分别选择合成高分子防水涂料、高聚物改性沥青防水涂料及沥青类防水涂料。鉴于本类防水涂料表面要粘贴饰面材料，故宜选取粘结力强，延伸率较大，黏度较高的品种。在管根等部位还得配合使用弹性嵌缝材料。4.游泳池，水池。冷库等防水工程：游泳池，水池。冷库等工程的防水设计，要贯彻多道设防的原则，其中必须有一道结构自防水。在选择防水涂料方面，应注意下述问题：用于游泳池，水池。冷库等结构的防水涂料，在其固化成膜后的长期使用过程中，不得产生任何有害、有毒物质渗入水中或扩散到空气中。防水涂层表面不应直接浸泡水中，应有砂浆等保护层。宜选用延伸性大、拉伸强度高的防水涂料（如非聚氨酯防水涂料等）以适应也许产生的基层变形、开裂。必须配合嵌缝、密封防水材料使用。5.桥面防水工程：桥面防水可在结构自防水的基础上做防水涂料，但选用的防水涂料要有较好的耐高、低温性能。碾压不透水性，对潮湿基层有较强粘结力，对沥青混凝土有较强的亲和性。常用的有高聚物改性沥青类防水涂料（如水乳型再生胶沥青防水涂料、阳离子氯丁胶乳沥青防水涂料等）。在桥面涂层防水中，应加贴玻纤或化纤布增强。二、根据工程所处条件、工程具体情况和使用条件等因素进行选择1、根据工程所处地区的气温情况选用这点在设计屋面防水工程时尤为重要。一般用于寒冷地区时，要选用低温柔性较好的涂料，用于气温较高的地区时要选用耐热度较高的涂料。对于涂层长期隐蔽地下的工程，对涂层耐热性等规定可低于屋面工程。2. 根据地基变形限度、结构形式、本地年温差、日温差和振动等因素，对涂料的延伸性进行选择在下列情况下，要选用延伸率较高的防水涂料结构变形较大的防水工程，如装配式屋面、薄壳屋面、大跨度钢屋架屋面、大面积地下室、游泳池（特别是架空式游泳池）等工程地处东西温差、昼夜温差、内外温差较大的防水工程在有振动情况下使用的防水工程，例如屋面设有强力排风机等工程。三、根据防水涂层的暴露限度，对涂料的紫外线、热老化保持率进行选择在下列情况下要选择耐紫外线、热老化保持率高的涂料防水涂层长期直接暴露于大气中使用的工程，如使用彩色屋面防水涂料的工程保护层较薄（如撒粘细砂等）的无面防水涂料工程用于气温较高、日照时间较长地区的防水涂料工程等。防水涂料施工的十一项技术规定-东莞防水一、防水涂料屋面施工技术（一）基层规定严格 基层是防水层赖以存在的基础，与防水卷材层相比，涂膜防水对基层的规定更为严格。1.平整度：基层的平整度是保证涂膜防水层质量的关键。假如基层表面凸凹不平或局部缝起，在做涂膜防水层时就容易出现涂层厚薄不匀，基层凸起的部位，使涂层厚度减薄，影响了耐久性；基层凹陷部位，使涂层厚度增厚，容易产生皱纹。因此规范规定找平层的平整度用2m长直尺检查，缝隙不应超过5mm。2.坡度：假如坡度过小，甚至出现倒坡，则会使屋面排水不畅或长期积水，使涂层长期浸泡在水中，一些水乳型的涂层如长期泡水，就也许出现“再乳化”现象，减少了防水层的功能。3.表面质量：如基层表面酥松、强度过低、裂缝过大，就容易使涂层与基层粘结不牢，在使用过程中往往会导致涂层与基层剥离，成为渗漏的重要因素之一。规范规定基层应压实平整，不得有酥松、起砂、起皮等现象。4.含水率：基层含水率的大小，对不同类型的涂层有着不同限度的影响，广义地讲基层规定干燥，对干燥限度新规范中未作定量的规定。一般来说，溶剂型防水涂料对基层含水率的规定要比水乳型防水涂料严格。溶剂型涂料必须在干燥的基层上施工，以避免产生涂层鼓泡的质量问题。（二）认真涂刷基层解决剂 涂层防水层施工前，应在基层上涂刷基层解决剂，其目的是：1.堵塞基层毛细孔，使基层的潮湿水蒸气不易向上渗透至防水层，减少防水层起鼓；2.增长基层与防水层的粘结力；3.将基层表面的尘土清洗干净，以便于粘结。所涂刷的基层解决剂可用防水涂料稀释后使用。涂刷基层解决剂时，应用力薄涂，使其渗入基层毛细孔中。（三）准确计量，充足搅拌 对于多组分防水材料，施工时应按规定的配合比准确计量，充足搅拌均匀；有的防水涂料，施工时要加入稀释剂、促凝剂或缓凝剂，以调节其稠度和凝固时间。掺入后必须搅拌充足，才干保证防水涂料的技术性能达成规定。特别是某些水乳型材料，由于内部具有较多纤维状或粉粒状填充料，如搅拌不均匀，不仅涂布困难，并且会使没有拌匀的颗粒杂质残留在涂层中，成为渗漏的隐患。（四）薄涂多遍，保证厚度 保证防水涂层的厚度是防水涂料屋面最重要的技术规定，过薄，会减少屋面整体防水效果，缩短防水层耐用年限；过厚，将在一定意义上导致浪费。过去用涂刷遍数或每平方米涂料用量来规定涂膜防水层的质量，但是往往由于一些经济上的因素，使防水涂料中的固含量大大减少，虽然做到规定的涂刷遍数或用量，但成膜的厚度并不厚，所以在新规范中用涂层厚度了做为评估防水层质量的技术指标。在涂料涂刷时，无论是厚质防水涂料还是薄质防水涂料均不得一次涂成，由于厚质涂料若是一次涂成，涂膜收缩和水分蒸发后易产生开裂，而薄质涂料很难一次涂成规定的厚度。所以“防水涂层应分遍涂布。待先涂的涂层干燥成膜后，方可涂布后一遍涂料。”（五）铺设胎体增强材料 在涂料第二遍涂刷时，或第三遍涂刷前即可加铺胎体增强材料。胎体增强材料的铺贴方向应视屋面坡度而定。新规范中规定：屋面坡度小于15%时，可平行于屋脊铺设；屋面坡度大于15%时，应垂直于屋脊铺设。其胎体长边搭接宽度不得小于50mm，短边搭接宽度不得小于70mm。若采用两层胎体增强材料时，上下层不得互相垂直铺设，搭接缝应错开，期间距不应小于幅度的1/3。（六）涂刷方向与接槎 防水涂层涂刷致密是保证质量的关键。规定各遍涂刷方向应互相垂直，使上下遍涂层互相覆盖严密，避免产生直通的针眼气孔，提高防水层的整体性和均匀性。涂层间的接槎，在每遍涂布时应退槎50-100mm，接槎时也应超过50-100mm，避免在接槎处涂层薄弱，发生渗漏。（七）收头解决 在防水涂料层的收头处应多遍涂刷防水涂料，或用密封材料封严。泛水处的涂料宜直接涂布至女儿墙的压顶下，在压顶上部也应做防水解决，避免泛水处或压顶的抹灰层开裂，导致屋面渗漏。收头处的胎体增强材料应裁剪整齐，粘结牢固，不得有翘起、褶皱、露白等现象，否则应先解决后再进行涂封。（八）涂布顺序合理 涂布时应按照“先高后低，先远后近”的原则进行；在相同高度的大面积屋面上，要合理划分施工段，分段应尽量安排在变形缝处，根据操作和运送方便安排先后顺序，在每段中要先涂布胶远屋面，后涂布较近屋面；先涂布排水较集中的水落口、天沟、檐沟，再往高处涂布至屋脊或天窗下。（九）加强成品保护 整个防水涂料施工完后，应有一个自然养护的时间。特别是由于防水涂料层的厚度较薄，耐穿刺能力较弱，为避免人为的因素破坏防水涂膜的完整性，保证其防水效果。新规范规定“在涂料实干前，不得在防水层上进行其他施工作业，涂膜防水屋面上不得直接堆放物品”。（十）保护层 屋面工程质量验收规范强调了在涂膜防水层上应设立保护层。其目的是为了避免阳光直射，导致防水涂层过早老化。此外，因一些防水涂料层较薄，做上刚性保护层后，可以提高防水层的耐穿刺、耐外力损伤的能力，从而提高防水涂料层的耐用年限。保护层材料可采用细砂、云母、蛭石、浅色涂料，也可采用水泥砂浆或块材等刚性保护层。但要注意的是当采用水泥砂浆或块料保护层时，应在防水涂膜与保护层之间设立隔离层，以防止因伸缩变形防水涂料层破坏而导致渗漏。此外，刚性保护层与女儿墙间应预留空隙，并嵌填密封材料，以防刚性保护层因温差胀缩而将女儿墙开裂。（十一）施工气候条件规定 由于各类防水涂料对气候影响都很敏感，因此规定涂料在成膜的过程中最佳连续几天无雨、雪、冰冻，特别是在涂膜实干前不能遇雨、雪，否则不仅会导致涂膜麻面和空鼓，并且尚有被溶解和被雨水冲掉的也许。 涂料施工时，对气温的规定也很高，不同的涂料对气温的规定也不同，某些溶剂型防水涂料在5以下溶剂挥发的很慢，使成膜时间延长；水乳型涂料在10以下，水分就不易蒸发干燥，特别是有些厚质涂料，在低温下仅在表面形成一层薄膜，气温降到0时，涂层内部水分结冰，就有将涂膜冻胀坏的危险。相反，假如气温过高，涂料中的溶剂不久挥发，涂料变稠，使施工操作困难，质量就不易保证。所以，规范中规定：沥青基防水涂膜的施工气温为5-35；水乳型高聚物改性沥青防水涂膜的施工气温为5-32；溶剂型高聚物改性沥青防水涂膜和合成高分子防水涂膜的施工气温为-535，最佳是在0以上。五级风时会影响涂料施工操作，难以保证防水层质量和人身安全，所以五级风及其以上时不得施工。防水涂料五大层次设计规定一.防水层基层设计防水层的基层，一般是指结构层和找平层，结构层是防水层和整个屋面层的载体，找平层则是防水层直接依附的一个层次。结构层的质量极其重要，规定结构层平整，有较大刚度，整体性好，变形小。结构层最宜采用整体现浇钢筋混凝土板，以防水钢筋混凝土板为最佳。当结构层采用预制装配式钢筋混凝土板时，板缝应用C20细石混凝土嵌填密实，细石混凝土中宜掺入少量微膨胀剂，有的还要在板缝中配置钢筋，对于大开间、跨度大的结构，应在板面增设40mm厚C20细石混凝土整浇层，并配置4200双向钢筋网，以提高结构层的整体性。板缝上部应预留凹槽，并用密封材料嵌填严实。找平层直接铺抹在结构层或保温层上。直接铺抹在结构层上的找平层，当结构层表面较平整时，找平层厚度可以设计得薄一些，否则应适当增长找平层厚度。假如铺抹于轻质找坡层或保温层上时，找平层应适当加厚，并要提高强度。找平层一般有水泥砂浆找平层、细石混凝土或配筋细石混凝土以及沥青砂浆找平层。二.保温层设计保温层设计要依据建筑物的保温功能规定，按照室内外温差和选用的保温材料导热系数计算拟定其厚度。三.找坡层设计为了排水流畅，平屋面需要有一定的坡度。找坡方法有结构找坡和材料找坡两种。当采用材料找坡方法时，应采用轻质材料或保温材料垫高形成坡度。目前采用较多的材料有：焦渣混凝土、乳化沥青珍珠岩、微孔硅酸钙等等。一般情况下，结构找坡不宜小于3%；材料找坡不宜小于2%；天沟纵向坡度不宜小于1%；卫生间地面排水坡应为3%5%；水落口及地漏周边的排水坡度不宜小于5%。找坡层最薄处厚度应大于2030mm。四.保护层设计保护层的设计和选用的材料与防水层材料的性能以及屋面使用功能，如非上人屋面、上人屋面和使用屋面等有关，应根据具体情况加以选择。五 隔离层、隔汽层和架空隔热层设计1.隔离层设计：为减少保护层与涂膜防水层之间的粘结力、摩擦力，使两者变形互不影响，一般情况下，采用砂浆保护层、块体保护层、细石混凝土和配筋细石混凝土保护层，这时，应在涂膜层与保护层之间增设一层隔离层。隔离层一般采用空铺油毡、油布、塑料膜、无纺布或玻璃纤维布等。2.隔汽层设计：在我国纬度40以北地区且室内空气湿度75%，或其他地区室内空气湿度80%时，保温屋面和有恒温恒湿规定的建筑，都应在结构层与保温层之间设立隔汽层、阻隔室内湿气通过结构层滞留在保温层结露为冷凝水，导致保温效果减少和涂膜层起鼓。对于涂膜防水屋面，可以刷涂一层气密性较好的防水涂膜作为隔汽层。其涂料品种一般与防水层涂料相同，但薄质防水涂膜由于其气密性较差，不宜采用。3.架空隔热层设计：由于架空隔热层具有阻止热量向室内传导和良好的通风散热作用，南方地区广泛采用。架空隔热层油架空隔热板和支墩组成。架空隔热板有薄黏土砖、钢筋混凝土预制薄板和预应力钢筋混凝土薄板等。钢筋混凝土预制薄板的基本尺寸为490mm490mm30m。支墩一般用半砖砌成，高度100300mm，砌筑砂浆为M2.5混合砂浆，墙墩与预制板连接处应坐灰。对于非上人屋面，一般用1：2水泥砂浆将板缝灌实即可；对于上人屋面，应在其表面再铺抹一层1：21：2.5水泥砂浆，其厚度为2530mm。薄质防水涂料施工工艺-东莞天地防水公司 所谓薄质防水涂料是指设计防水涂膜总厚度在1.5mm以下的涂料；1.5mm以上的一般称厚质涂料。薄质防水涂料一般是水乳型或溶剂型的高聚物改性沥青防水涂料或合成高分子防水涂料。我国目前常用的薄质防水涂料有再生橡胶沥青防水涂料、氯丁橡胶沥青防水涂料、聚氨酯防水涂料、焦油聚氨酯防水涂料、硅橡胶防水涂料等。薄质防水涂料施工操作方法如下：一大面积涂布 涂料涂刷可采用棕刷、长柄刷、圆辊刷、塑料或胶皮刮板等进行人工涂布，也可以采用机械喷涂。用刷子刷涂一般采用蘸刷法，也可边倒涂料边用刷子刷匀。涂布时应先涂立面，后涂平面，涂布立面最佳采用蘸刷法，使之涂刷均匀一致。倒料是要注意控制涂料均匀倒洒，不可在一处倒的过多，否则涂料难以刷开，会出现厚薄不均的现象，涂刷时不能将空气裹进涂层中，如发现气泡应立即消除。涂刷遍数必须按事先实验拟定的遍数进行，切不可为了省事、省力而一遍涂刷过厚。同时，前一遍涂层干燥后应将涂层上的灰尘、杂质清理干净后再进行后一遍涂层的涂刷。 涂料涂布应分条或按顺序进行，分条进行时，每条宽度应与胎体增强材料的宽度相一致，以免操作人员踩坏刚涂好的涂层。每次涂布前，应严格检查前遍涂层有否缺陷，如气泡、露底、漏刷，胎体增强材料皱折、翘边、杂物混入等现象，如发现上述问题，应先进行修补再涂布后遍涂层。应当注意，涂布涂料时，涂刷致密是保证质量的关键。刷基层解决剂时要用力薄涂，涂刷后续涂料时则应按规定的涂层厚度均匀、仔细地涂刷。各道涂层之间的涂刷方向应互相垂直，以提高防水层的整体性和均匀性。涂层间的接槎，在每遍涂刷时应退槎50100mm，接槎时应超过50100mm，避免在搭接处发生渗漏。二.铺设胎体增强材料在涂料第二遍涂刷时，或第三遍涂刷前，即可加铺胎体增强材料。胎体增强材料应尽量顺屋脊方向铺贴，以方便施工，提供工作效率。胎体增强材料可采用湿铺法或干铺法施工。湿铺法就是边倒料、边涂刷、边铺贴的操作方法、施工时先在已干燥的涂层上用刷子将涂料仔细刷匀，然后将成卷的胎体增强材料平放在屋面上，逐渐推滚铺贴于刚刷上涂料的屋面上，用辊刷滚压一遍，务必使所有布眼浸满涂料，使上下两层涂料能良好结合，保证防水效果。这里必须注意，铺贴胎体增强材料时，应将布幅两边每隔1.52.0m间距各剪一个15mm的小口，以利铺贴平整。铺贴好的胎体增强材料不得有皱折、翘边、空鼓等现象，也不得有露白现象。如发现露白，说明涂料用量局限性，应再蘸料涂刷，使之均匀一致。 由于胎体增强材料质地柔软，容易变形，铺贴时不易展开，经常出现皱折、翘边或空鼓情况，影响防水涂层的质量。为了避免上述现象，在无大风的情况下，采用干铺发施工，可取得较好的效果。干铺法就是在上道涂层干燥后，边干铺胎体增强材料，边在已展平的表面上用胶皮刮板均匀满刮一道涂料。也可将胎体增强材料按规定在已干燥的涂层上展平后，先在边沿部位用涂料点粘固定，然后再在上面满刮一道涂料，使涂料浸入网眼渗透到已固化的涂膜上。采用干铺法铺贴的胎体增强材料如表面有露白时，即表白涂料用量局限性，就应立即补刷。由于干铺法施工时，上涂层是从胎体增强材料的网眼中渗透到以固化的涂膜上而形成整体，因此当渗透性较差的涂料与比较密实的胎体增强材料配套使用时，就不宜采用干铺法施工。 铺贴好的胎体增强材料如发现皱折、翘边和空鼓时，一定要用剪刀剪破，经局部修补后才干进行下一道工序的施工，否则会影响整个防水层的质量，刷匀的原则是不露白，不显网眼。一般涂刷后，均应用辊刷滚压一遍，使胎体增强材料更趋密实。胎体增强材料可以是单一品种的，也可以采用玻纤布和聚酯毡混合使用。假如混用时，一般下层采用聚酯毡，上层采用玻纤布。铺布时，切忌拉伸过紧，否则胎体增强材料和防水涂料中干燥成膜时，会有较大的收缩。实践证明，涂膜防水屋面出现转角处受拉脱开、布面错动、翘边或拉裂等现象，都是由于收缩所导致的。但施工时铺布也不宜太松，过松时布面会出现皱折，使网银中的涂膜极易破碎而失去防水能力。第一层胎体增强材料应超过屋脊400mm，第二层应超过200mm，搭接缝应压平，否则容易进水。胎体增强材料长边搭接不得少于50mm，短边搭接不得小于70mm，搭接缝应顺水流方向或年最大频率风向。采用两层胎体增强材料时，上下层不得互相垂直铺设，且搭接缝应当错开，其错开间距应不小于1/3幅宽。 胎体增强材料铺设后，应严格检查表白有无缺陷或搭接局限性等现象。如发现上述问题，应及时修补完整，使它形成一个完整的防水层，然后才可在上面继续涂刷涂料。面层涂料应至少涂刷两遍以上，以增长涂膜的耐久性。如面层做粒料保护层，则可在涂刷最后一遍涂料时随即撒铺覆盖的粒料。三收头解决 为防止收头部位出现翘边现象，所有收头均应用密封材料压边，压边宽度不得小于10mm。收头处的胎体材料应裁剪整齐，如有凹槽时应压入凹槽内，不得出现翘边、皱折、露白等现象，否则应先进行
