非接触式酒店管理系统方案感应卡.doc

.

项目名称:电子门锁管理系统
方案编号：YK1010
提交单位:苏州市燕清锁业有限公司
项目负责人：陈清山

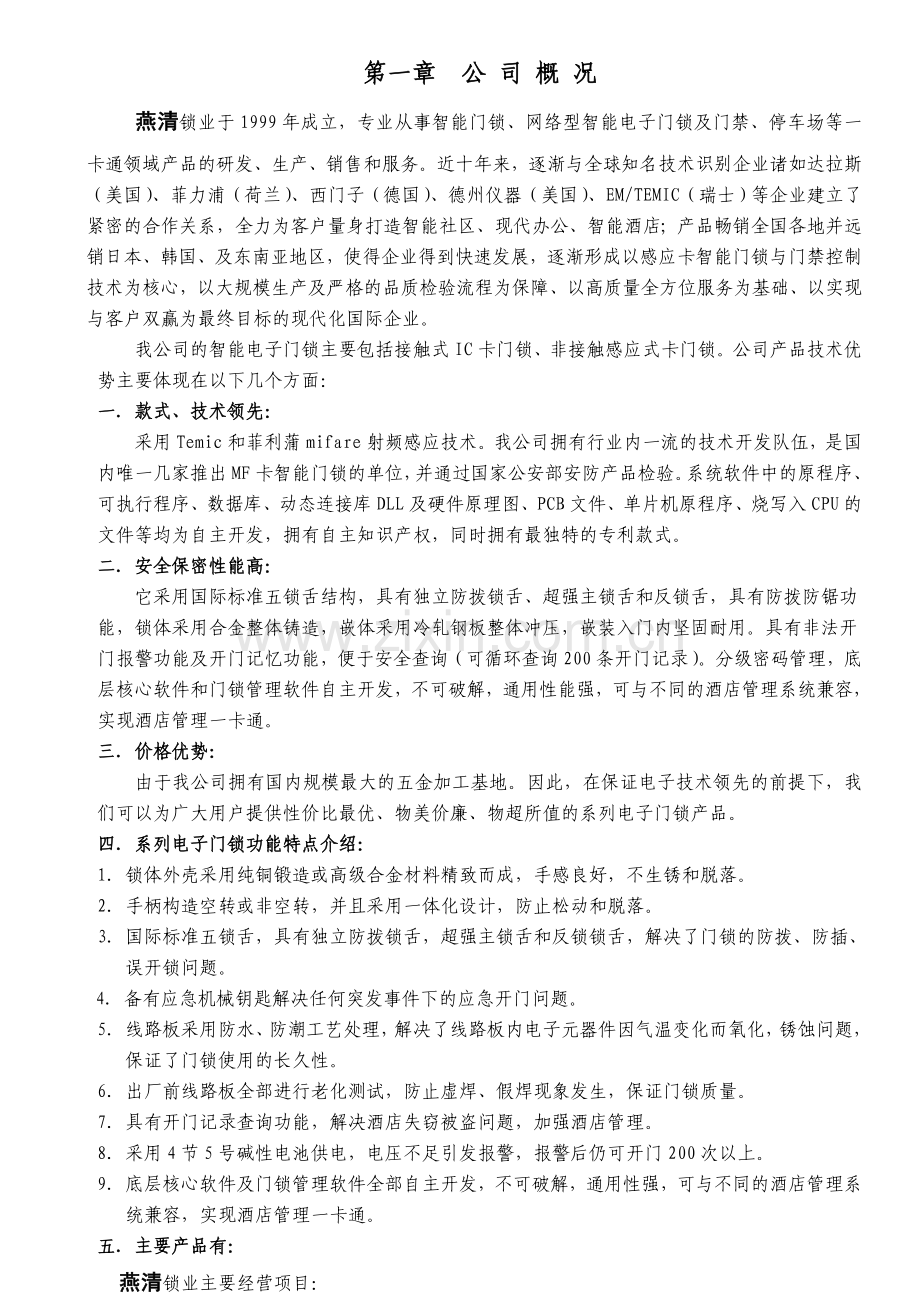

第一章 公 司 概 况
燕清锁业于1999年成立，专业从事智能门锁、网络型智能电子门锁及门禁、停车场等一卡通领域产品的研发、生产、销售和服务。近十年来，逐渐与全球知名技术识别企业诸如达拉斯（美国）、菲力浦（荷兰）、西门子（德国）、德州仪器（美国）、EM/TEMIC（瑞士）等企业建立了紧密的合作关系，全力为客户量身打造智能社区、现代办公、智能酒店；产品畅销全国各地并远销日本、韩国、及东南亚地区，使得企业得到快速发展，逐渐形成以感应卡智能门锁与门禁控制技术为核心，以大规模生产及严格的品质检验流程为保障、以高质量全方位服务为基础、以实现与客户双赢为最终目标的现代化国际企业。
我公司的智能电子门锁主要包括接触式IC卡门锁、非接触感应式卡门锁。公司产品技术优势主要体现在以下几个方面：
一．款式、技术领先：
采用Temic和菲利蒲mifare射频感应技术。我公司拥有行业内一流的技术开发队伍，是国内唯一几家推出MF卡智能门锁的单位，并通过国家公安部安防产品检验。系统软件中的原程序、可执行程序、数据库、动态连接库DLL及硬件原理图、PCB文件、单片机原程序、烧写入CPU的文件等均为自主开发，拥有自主知识产权，同时拥有最独特的专利款式。
二．安全保密性能高：
它采用国际标准五锁舌结构，具有独立防拨锁舌、超强主锁舌和反锁舌，具有防拨防锯功能，锁体采用合金整体铸造，嵌体采用冷轧钢板整体冲压，嵌装入门内坚固耐用。具有非法开门报警功能及开门记忆功能，便于安全查询（可循环查询200条开门记录）。分级密码管理，底层核心软件和门锁管理软件自主开发，不可破解，通用性能强，可与不同的酒店管理系统兼容，实现酒店管理一卡通。
三．价格优势：
由于我公司拥有国内规模最大的五金加工基地。因此，在保证电子技术领先的前提下，我们可以为广大用户提供性价比最优、物美价廉、物超所值的系列电子门锁产品。
四．系列电子门锁功能特点介绍：
1． 锁体外壳采用纯铜锻造或高级合金材料精致而成，手感良好，不生锈和脱落。
2． 手柄构造空转或非空转，并且采用一体化设计，防止松动和脱落。
3． 国际标准五锁舌，具有独立防拨锁舌，超强主锁舌和反锁锁舌，解决了门锁的防拨、防插、误开锁问题。
4. 备有应急机械钥匙解决任何突发事件下的应急开门问题。
5． 线路板采用防水、防潮工艺处理，解决了线路板内电子元器件因气温变化而氧化，锈蚀问题，保证了门锁使用的长久性。
6． 出厂前线路板全部进行老化测试，防止虚焊、假焊现象发生，保证门锁质量。
7． 具有开门记录查询功能，解决酒店失窃被盗问题，加强酒店管理。
8． 采用4节5号碱性电池供电，电压不足引发报警，报警后仍可开门200次以上。
9． 底层核心软件及门锁管理软件全部自主开发，不可破解，通用性强，可与不同的酒店管理系统兼容，实现酒店管理一卡通。
五．主要产品有：
燕清锁业主要经营项目：
(一)、酒店、公寓、集团办公智能门锁及系统附属设备
IC卡接触式插卡智能门锁
感应卡非接触式智能门锁
TEMIC感应卡门锁
Mifare感应卡门锁
Mifare联网门锁
保险柜、节电开关、过线折页
(二)、智能一卡通管理系统：

第二章 电子门锁软件系统设计
本系统主要包含6个菜单，分别是员工开门卡、初始化卡、限制卡、开门记录、系统维护和其他。
2.1 员工开门卡
代 号
名 称
说 明
0
应急卡
最高级别的管理开门卡。可以打开反锁，供酒店内部管理人员使用，在紧急情况下打开酒店客房的门锁并处于长开状态.
1
总控卡
最高级别的管理开门卡。可以打开反锁，供酒店内部管理人员使用，在紧急情况下打开酒店客房的门锁。
2
楼控卡
高级别的管理开门卡，不能打开开反锁，供酒店内部管理人员使用，可以打开一栋楼的房门
3
层控卡（服务员卡）
供酒店内部的服务员工或楼层员工使用，不能打开开反锁，
4
组控卡
供酒店内部的服务员工使用，不能打开开反锁

2.2初始化卡

代 号
名 称
说 明
0
授权卡
供酒店管理人员使用，用于将相应密码与系统标识的门锁设置为初始化状态。
1
房号卡
供酒店管理人员使用，用于设置客房门锁所对应的房号。
2
组控卡
供酒店管理人员使用，用于设置几个客房成为单独一组
3
时钟卡
供酒店管理人员使用，用于校准客房门锁的内部时钟。

2.3限制卡
挂失卡：用于挂失丢失的开门卡。
封闭卡：用于封闭客房门锁，使其任何开门卡不能开门。
2.4开门记录
u 开门记录
通过记录卡将门锁上的开门记录输入到采集仪上后，可以通过此窗口，将记录读出并可以打印或以Excel格式导出，以便查阅记录。

2.5系统维护
u 发卡记录 登陆记录 客人记录
用来数据查询，可以对房间客人资料、员工发卡数据、、操作日记、按不同的条件，进行查询。
u 操作员管理
酒店可以根据需要任意设置操作员的权限。
u 系统注册
用于软件的注册
2.6 其他
用来注销卡片，和更改登陆密码
第三章 感应卡电子门锁系统的组成
本系统所采用的电子门锁是射频卡电子门锁系列，该产品采用mifare感应卡技术，实现了锁与钥匙之间无接触感应通讯方式，将计算机网络及数字编码技术引到了门禁系统。
4.1 系统组成
电子门锁系统由电子门锁、射频卡、专用发卡器、数据采集器、管理软件组成。
4.2 系统功能
4.2.1 电子门锁
燕清系列电子门锁采用4节1.5V碱性5号电池供电，一般可使用开启100000次以上（约10个月到一年左右）。
u 门锁由内外锁体、锁芯三部分构成整体，安装方便；
u 开门手柄采用游离方式，开启轻松方便，具有虚锁声光报警提示功能；
u 带有开门记忆功能，便于安全查询（可查询200笔记录）；
u 紧急情况下，可用应急机械钥匙开门；开启时具有声光报警提示功能；
u 门锁外部的指示灯及蜂鸣器显示电子门锁读卡是否有效，以及为何无效；
u 电池低压时，具有声光报警功能，仍可开启房门200次以上；先开门后报警，安全系数高；
4.2.2专用发卡器
专用发卡器是用制作管理卡及宾客卡的机具：
u 采用逻辑控制，确保按规定程序发卡；
u 具有非法卡自动识别功能，带加密；
u 对所发的卡起到双重保密作用。
4.2.3数据采集器
数据采集器有如下功能:
u 需要读取、某一门锁的数据，如什么时间、什么卡开门，机械钥匙开门等，用数据采集器即可实现此功能;
u 在客房发生盗窃及其他纠纷时，用数据采集器可查询最近200次的开门记录。

第四章 售后服务系统
燕清锁业有限公司，是专业做酒店项目的高科技公司，在酒店智能门锁系统的研发、生产、安装等方面都具有雄厚的技术力量及优质的售后服务。系列电子门锁系统的设计实现了迅速、简单、经济的特点，产品外形典雅、大方，并且具有多种款式可满足客户的不同需求。
本公司拥有专业的工程安装人员，设有专门的技术服务支持机构负责对酒店系统操作人员进行专业的技术培训和客户售后服务工作。
1． 现场免费培训系统维护人员和各级操作人员，使用户在正常使用中出现的问题，用户自己的工程人员完全可以进行日常维修、诊断。
2． 定期客户回访。
3． 提前预留一定数量（总数量的3%）零配件，以便用户及时排除故障。
4． 本公司对电子门锁负责提供厂家级壹年免费保修 （非产品品质的原因而造成的损坏除外）并负责终身维护。
售后服务非常重要，并且做好售后服务不是一句厂家的承诺就能做好，而是靠公司强大的实力来实现。包括零配件的供应，门锁功能的完善、增强、软件的升级以及与其他系统的配套和接口等。许多酒店因为选的产品质量没有保证，售后服务又跟不上，不仅造成了二次投入整改的经济负担，而且会影响酒店的声誉，产生不必要的损失。
总之，燕清锁业有限公司一向把用户服务和质量技术支持放在第一位，这是本公司生存的根本，“真正的生意从服务开始”是我们经营宗旨。我们始终把自己的利益和用户的利益视为一体，用户对我们的信任是本公司的生命之源，希望以我们的真诚服务成为贵酒店的合作伙伴。

第五章 管理软件说明
一、 系统安装
（一）系统配置：
Pentium 系列处理器（CPU）或以上
64M 内存（RAM）或以上
Win98/ME/2000/XP操作系统
至少有一个闲置串口
(二)系统安装：
1、安装发卡器：将发卡器与电脑的串口相连，并接通发卡器的电源；
2、安装系统：插入光碟，运行文件setup.exe，根据提示完成安装过程；

二、系统登录
软件运行后，系统将自动检测串口的发卡器，如果检测到发卡器，发卡器鸣叫一声，接着系统进入登陆屏幕,如图1，第一次运行默认的登录代码为：USER；没有密码； 此为超级管理权限。（**为安全起见，应立即添加新的超级管理员，并删除此默认超级用户**）

图1

三、系统主画面

图2

四、操作员管理
（一）操作员概述：
系统可以根据需要任意设置操作员的权限。
（二）操作员管理
1、 功能：
·添加、删除、查询维护操作员信息和操作权限。
2、 操作规程：
·首次使用本系统时，超级管理员的代码为USER，没有密码，登录后，用鼠标下拉菜单“系统维护”中的‘操作员管理’模块，进入如图3屏幕。
·添加一名操作员，首先输入代码、姓名并选择其权限，然后点击 增加 按钮即可。新输入操作员的密码与代码相同。
·删除一名操作员，在列表框中选择一个用户，然后点击 删除 按钮即可。

图3
3、 注意事项
·操作员代码不能重复。
·添加一名操作员时，代码、姓名必须输入。
五、授权卡
（一） 授权卡概述：
授权卡包含本系统最为关键的信息，适用于本系统所有的门锁，并且没有时间限制，建议只发行一张授权卡，并由专人保管。
（二）发行授权卡：
1、功 能：·发行本系统的授权卡。
2、操作规程：·用鼠标点击下拉菜单“初始化卡”中的‘授权卡’模块；
3、注意事项：·首次运行系统，必须发行一张授权卡，并在每个门锁上刷一下，门锁叫一声绿灯亮表示授权成功。
六、房号卡（也称房号设置卡）
（一）输入房间信息：
1、功 能：·添加房间、删除房间以及发行房号卡
2、 操作规程：·用鼠标点击下拉菜单“初始化卡”中的‘房号卡’模块，进入如图4屏幕
·添加：根据实际情况输入房间信息，然后点击 增加 按钮即可，成功后房间号码将自动加一。
·删除：输入楼号与房号，然后点击 删除 按钮即可。
3、注意事项：·首次运行系统，必须先输入房间信息，否则前台不能发行客人卡。
（二） 发行房号卡：
输入楼号与房号，然后点击 发房号卡 按钮即可。一张卡一次只能设置一个房间，设置完后卡片可以重复使用。

图4
七、时钟卡（也称时钟设置卡）
1、 功 能：·用于设置门锁的时钟，使门锁的时钟与电脑一致。
2、 操作规程：·用鼠标点击下拉菜单中“初始化卡”中的‘时钟卡’，进入如图5屏幕：
3、 注意事项：·时间必须按格式输入（年/月/日 时：分）。
·每张时钟卡最好只设置一个楼层的门锁。

图5
八、楼控卡
功能：用于在指定时间与时段内开启某栋大楼的所有没有反锁的门锁。
操作规程：用鼠标点击下拉菜单中“员工开门卡”中的‘楼控卡’，进入如图6屏幕。

图6
九、层控卡/服务员卡
功能：用于在指定时间与时段内开启某个或两个楼层的所有没有反锁的门锁。
操作规程：用鼠标点击下拉菜单中“员工开门卡”中的‘层控卡’或‘服务员卡’，进入如图7屏幕：

图7
十、客人卡
功能：用于在指定时间内开启某个房间的门锁。

图8

十一、查询开门记录
1、 功能：用于查询某个门锁的开门记录。
2、 操作规程：
·用鼠标点击下拉菜单“开门记录”中的‘发行记录卡’，然后发卡；
·用“记录卡”在门锁的感应区刷一下，门锁绿灯亮；
·在三秒钟内打开“记录仪”的电源开关，将“记录仪”的接收头对准门锁的感应区，距离约3厘米；
·“记录仪”鸣叫一声后，绿灯长亮，门锁的指示灯闪烁，“记录仪”的红灯一闪一闪（绿灯长亮）；
·结束时，门锁与“记录仪”同时鸣叫一声，读取过程大约50秒钟；
·关闭“记录仪”的电源，将“记录仪”的DB9线与电脑的串口连接；
·打开“记录仪”的电源开关，点击下拉菜单“开门记录”中的‘显示开门记录’
·点击读取按扭，系统将自动显示相应内容。

图9

十二、其他功能
一、 发行应急卡：
应急卡一般由保安部门持有，可以开启本系统的所有门锁，应急卡不受时间、时段与反锁的限制。应急卡开门后门锁处于常开状态，压住手柄再读卡，锁门。
二、发行总控卡：
总控卡一般由总经理持有，可以开启本系统的所有门锁，总控卡不受时间、时段与的限制，但不能开启被反锁的门锁。
三、发行封闭卡：
如果某个房间由于特殊原因需要暂时封闭，可以发行一张封闭卡，将此卡在欲封闭的门锁刷一下，门锁叫一声后绿灯亮表示门锁已处于封闭状态，此时所有的卡均不能开启此门锁，但机械钥匙不受影响。只能用授权卡解除封闭状态。
四、发行挂失卡：
当某张开门卡遗失后，可以发行一张相应的挂失卡，将挂失卡在相应的门锁上刷一下，门锁叫一声后绿灯亮表示挂失成功。若遗失的是应急卡或总控卡，则需要将挂失卡在所有的门锁上刷一下；若遗失的是大楼卡，则需要将挂失卡在某栋大楼所有的门锁上刷一下；若遗失的是楼层卡，则需要将挂失卡在相应楼层所有的门锁上刷一下。
五、注销IC卡：
若某张卡已经完成其历史使命，可以将其注销，注销后此卡片可继续用于发行其他功能卡。一般而言，时钟卡、房号卡、组号卡、挂失卡等用完后需要立即注销，否则会产生不可预料的后果。
六、修改操作员密码：
每个操作员可以根据自己的需要来修改自己的操作密码。
七、查询记录：
可以查询/删除操作员的登录记录、发卡记录、客人记录等。

YK100E-Y非接触式感应卡门锁系统报价
单位：人民币（元）
序号
产品名称
功能说明
单价
数量
总价
1
酒店式
感应门锁
n 前台发卡
n 酒店分级管理
n 开门记录存贮
n 入住计时/到时限制开门
n 未关门报警
n 标准五舌防撬设计
n 宾客卡不能开反锁

2
门锁系统
管理软件
WINDOWS界面，功能强大，软件包有自主知识产权，容易与其他扩展系统兼容。

1

3
专用发卡器
n 制作钥匙多级管理分配方案；
n 制作各种不同开门权限的开门卡；
查看、删除、替代、维护卡片

1

4
采集器
n 用发卡器制作数据卡，读取门锁信息
n 查询开门记录，并可传入计算机进行管理操作。
.00
1

5
感应卡
（包彩印）
n 感应距离2-6CM
n 通过设置，同一张卡片可开多个门，并可作多用途扩展。
n 在星级酒店一卡通应用方面比传统接触式IC卡适应恶劣环境能力更强，操作更方便，安全性更高
.00

6
机械钥匙
安全可靠 （通开）

赠送
7
合 计

8
税 金 （%）
此价格不含税
9
总 合 计

注：正常使用本公司产品免费保修一年，终身维护。

YK100E-J YK100E-Y YK300E-JN
RMB： .00 RMB： .00 RMB： .00
此为不锈钢材 此为不锈钢材质 此为锌合金材质
质电镀金色 原色永不褪色 边金色中间银色

YK100E-J-L YK100E-J-S YK800E-Y
RMB： .00 RMB： .00 RMB .00
此为不锈钢材质 此为不锈钢材质 此为锌合金材质
原色不褪色 电镀金色 银色不褪色

YK800E-J YK300E-Y YK600E-J
RMB： .00 RMB： .00 RMB： .00
此为锌合金材质 此为锌合金材质 此为纯铜材质
电镀金色 银色不褪色 金色不褪色

备注: 感应门锁规格：
型号
长（mm）
宽（mm）
材质

YK100E
240
80
不锈钢

YK100IC

YK200IC
260
65
不锈钢

YK300-E
285
75
锌合金

YK300IC

YK500E
285
75
纯铜

YK500IC

YK600E
270
70
纯铜

YK600IC

YK800E
245
80
锌合金

YK800IC

每套锁重量约：3kg
包装：大箱每箱十套；规格：74x32x41cm 重量约：31kg
小箱每箱一套；规格：30.5x14.5x20cm 重量约：3kg
备注：YK100：24x8cm
YK200：26x6.5cm
YK300：28.5x7.5cm
YK500：28.5x7.5cm
YK600：27x7cm YK800：24.5x8cm 卡片：规格：85x54mm

工程案例（以下只是部分案例）
南京香格里拉酒店
苏州阳明山花园酒店
苏州乡村世界大酒店
苏州财政局招待所
苏州001部队招待所
苏州人家大酒店
苏州雅戈尔富宫大酒店
苏州市会议中心/苏州中心大酒店
昆山一醉宾馆
昆山君豪大酒店
昆山合丰宾馆
昆山陆家宾馆
上海新惠宾馆
上海中福世福汇大酒店
上海锦沧文华大酒店
上海虹桥宾馆
上海宝隆美爵酒店
成都格林普兰特酒店
四川岷山拉萨大酒店
锦江之星（成都体育学院店）
成都天使宾馆
