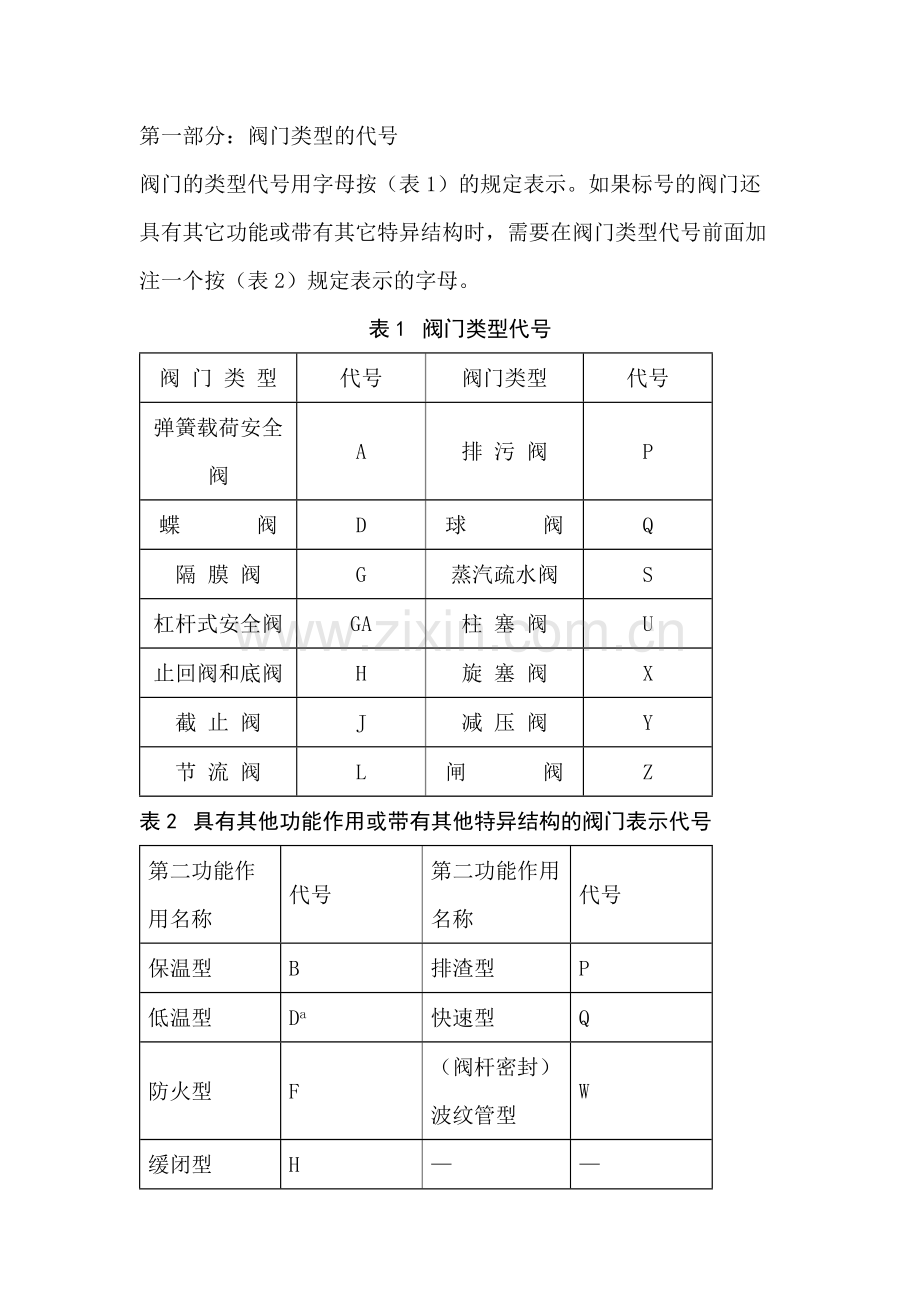

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。表1 阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀 P 蝶阀 D 球阀 Q 隔膜阀 G 蒸汽疏水阀 S 杠杆式安全阀 GA 柱塞阀 U 止回阀和底阀 H 旋塞阀 X 截止阀 J 减压阀 Y 节流阀 L 闸阀 Z 表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型 P 低温型 Da 快速型 Q 防火型 F （阀杆密封）波纹管型 W 缓闭型 H — — a 低温型指允许使用温度低于—46℃以下的阀门。举个例子，我们从表1可以看到普通止回阀的型号H，如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH。第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。表3 阀门驱动方式代号驱动方式代号驱动方式代号电磁动 0 锥齿轮 5 电磁—液动 1 气动 6 电—液动 2 液动 7 蜗轮 3 气 — 液动 8 正齿轮 4 电动 9 注：1.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁—液动、电—液动、气 — 液动表示。3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。 4.防爆电动阀门用9B表示。第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。表4 阀门连接端连接形式代号连接形式代号连接形式代号内螺纹 1 对夹 7 外螺纹 2 卡箍 8 法兰式 4 卡套 9 焊接式 6 —— —— 注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。表5 闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板 0 刚性闸板单闸板 1 双闸板 2 平行式闸板单闸板 3 双闸板 4 阀杆非升降式（暗杆）楔式闸板单闸板 5 双闸板 6 平行式闸板单闸板 7 双闸板 8 表6 截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1 阀瓣平衡式直通流道 6 Z形流道 2 角式流道 7 三通流道 3 — — 角式流道 4 — — 直流流道 5 — — 表7 球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1 固定球直通流道 7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道 8 T形三通流道 5 L形三通流道 9 — — 半球直通 0 表8 蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心 0 非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心 7 三偏心 3 三偏心 8 连杆机构 4 连杆机构 9 表9 隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6 直流流道 5 Y形角式流道 8 表10 旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3 油密封直通流道 7 T形三通流道 4 T形三通流道 8 四通流道 5 — — 表11 止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1 旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6 — — — 蝶形止回式 7 表12 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式 0 弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式 7 全启式 2 全启式 8 带扳手全启式 4 — — 杠杆式单杠杆 2 带控制机构全启式 6 双杠杆 4 脉冲式 9 表13 减压阀结构形式代号结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5 活塞式 3 — — 表14 蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6 浮桶式 3 双金属片式 7 液体或固体膨胀式 4 脉冲式 8 钟形浮子式 5 圆盘热动力式 9 表15 排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式 1 液底间断排放截止型直流式 5 截止型角式 2 截止型直通式 6 — — 截止型角式 7 — — 浮动闸板型直通式 8 这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。表16 密封面或衬里材料代号密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金（巴氏合金） B 尼龙塑料 N 搪瓷 C 渗硼钢 P 渗氮钢 D 衬铅 Q 氟塑料 F 奥氏体不锈钢 R 陶瓷 G 塑料 S Cr13系不锈钢 H 铜合金 T 衬胶 J 橡胶 X 蒙乃尔合金 M 硬质合金 Y 注：1.除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。2.密封材料与阀门的本体材质相同时，密封面材料代号用W表示。第六部分：压力代号1.阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。比如说某阀门的公称压力为1.6MPa，则该阀门的压力代号为16。2.压力等级采用磅级（1b）或K级单位的阀门，在型号编制时，应在压力代号栏后有lb或K的单位符号。第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。表17 阀体材料代号阀体材料代号阀体材料代号碳钢 C 铬镍钼系不锈钢 R Cr13系不锈钢 H 塑料 S 铬钼系钢 I 铜及铜合金 T 可锻铸铁 K 钛及钛合金 Ti 铝合金 L 铬钼钒钢 V 铬镍系不锈钢 P 灰铸铁 Z 球墨铸铁 Q — — 注：CF3、CF8、CF3M、CF8M等材料牌号可直接标在阀体上。注：公称压力≤1.6MPa、阀体材质为灰铸铁的阀门以及公称压力≥2.5MPa、阀体材质为碳素钢的阀门，在型号编制时会将阀体材料的代号省略。举个简单的例子，公称压力为1.6Mpa，阀体材质为灰铸铁的法兰式蝶阀，阀门型号为D42X-16C，也可以省略的写为D42X-16。
