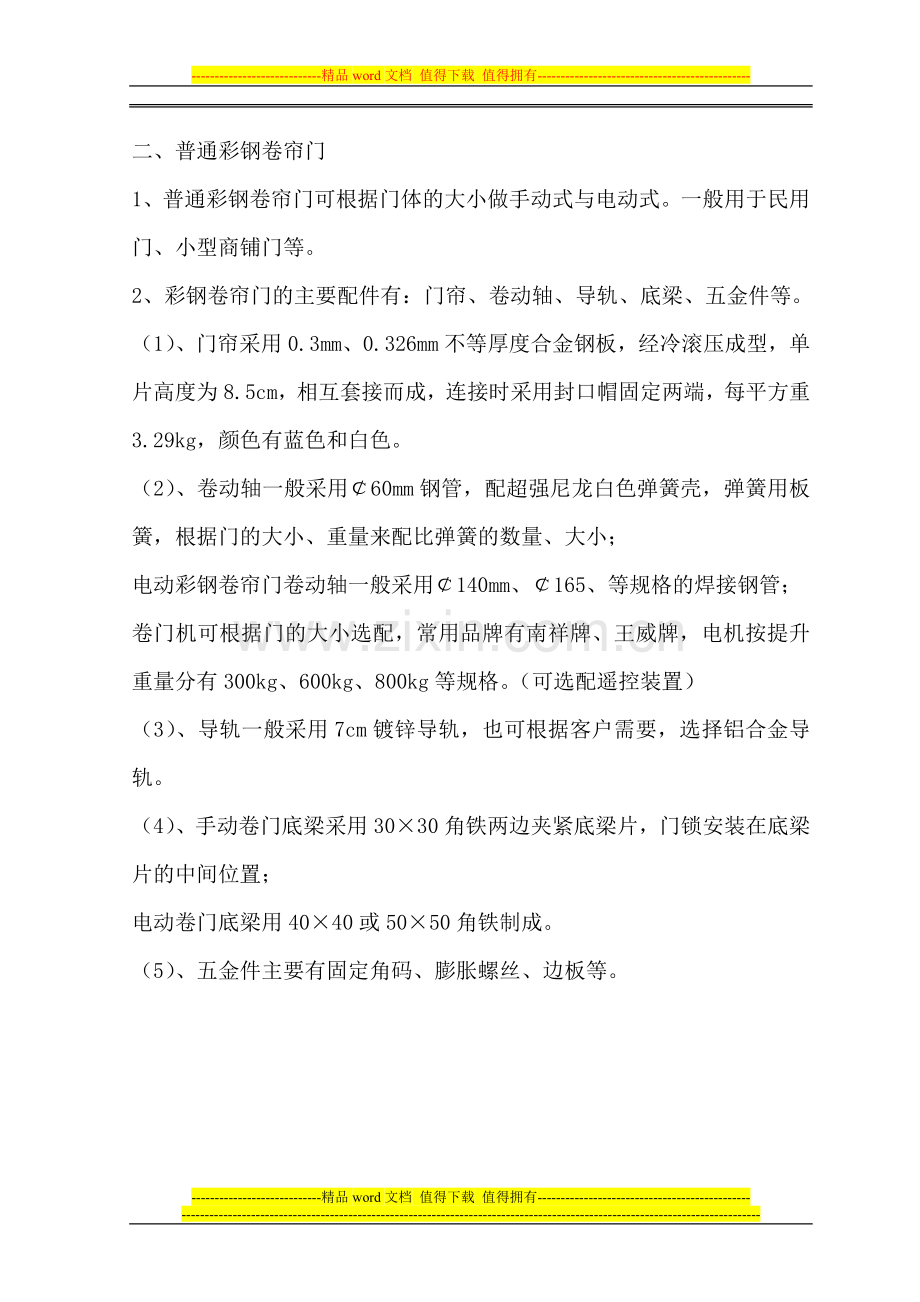

-精品word文档 值得下载 值得拥有-常用卷帘门可分为消音卷帘门、彩钢卷帘门、不锈钢网型卷帘门、不锈钢连接卷帘门、铝型材卷帘门、工业抗风卷帘门。一、消音卷帘门 1、消音卷帘门外观新颖，美观大方，运行澡音小，开关门轻便，锁起来较为方便，可根据门体的大小做手动式与电动式，一般用于民用门、小型商铺门等。2、消音卷帘门的主要配件有：门帘、卷动轴、导轨、底梁、五金件等。（1）、门帘采用0.3mm、0.326mm不等厚度合金彩钢板，经冷滚压成型，单片高度为20cm，相互拼接而成，连接时采用塑料卡件，同时两侧用消音皮条起到开关门澡音小，每平方重3.29kg，门锁安装在离底梁1.2米左右的中间位置，颜色有蓝色和白色。（2）、卷动轴一般采用60mm钢管，配超强尼龙白色弹簧壳，弹簧用板簧，根据门的大小、重量来配比弹簧的数量、大小；电动消音卷帘门卷动轴一般采用140mm、165、等规格的焊接钢管；卷门机可根据门的大小选配，常用品牌有南祥牌、王威牌，电机按提升重量分有300kg、600kg、800kg等规格。（可选配遥控装置）（3）、导轨一般采用7cm镀锌导轨，导轨内置消音条，起到消声作用，也可根据客户需要，选择铝合金导轨。（4）、手动卷门底梁采用3030角铁相对拼接而成与门帘用铆钉相连接。电动卷门底梁用4040或5050角铁制成。（5）、五金件主要有固定角码、膨胀螺丝、边板等。二、普通彩钢卷帘门 1、普通彩钢卷帘门可根据门体的大小做手动式与电动式。一般用于民用门、小型商铺门等。2、彩钢卷帘门的主要配件有：门帘、卷动轴、导轨、底梁、五金件等。（1）、门帘采用0.3mm、0.326mm不等厚度合金钢板，经冷滚压成型，单片高度为8.5cm，相互套接而成，连接时采用封口帽固定两端，每平方重3.29kg，颜色有蓝色和白色。（2）、卷动轴一般采用60mm钢管，配超强尼龙白色弹簧壳，弹簧用板簧，根据门的大小、重量来配比弹簧的数量、大小；电动彩钢卷帘门卷动轴一般采用140mm、165、等规格的焊接钢管；卷门机可根据门的大小选配，常用品牌有南祥牌、王威牌，电机按提升重量分有300kg、600kg、800kg等规格。（可选配遥控装置）（3）、导轨一般采用7cm镀锌导轨，也可根据客户需要，选择铝合金导轨。（4）、手动卷门底梁采用3030角铁两边夹紧底梁片，门锁安装在底梁片的中间位置；电动卷门底梁用4040或5050角铁制成。（5）、五金件主要有固定角码、膨胀螺丝、边板等。三、不锈钢网型卷帘门1、不锈钢网型门有电动式与手动式，一般用于民用房、小型商铺门等，面积超过10时建议采用电动式。2、不锈钢网型门主要材料为不锈钢管，由网片、卷动轴、电机、底梁、导轨、五金件等组成。（1）、网片主要材料是外套9.0mm不锈钢管，厚度0.4；内套用8mm实心钢筋；（2）、手动不锈钢网门卷动轴一般采用60mm钢管，一般配超强尼龙白色弹簧壳，弹簧用板簧，根据门的大小、重量来配比弹簧的数量、大小；电动不锈钢网型门卷动轴一般采用140mm、165、219等规格的焊接钢管；卷门机可根据门的大小选配，常用品牌有南祥牌、王威牌，电机按提升重量分有300kg、600kg、800kg、1000kg等规格；（可选配遥控装置）。（3）、底梁采用4575不锈钢方管，厚度0.8，内套4060铁方管，厚度1.8。（4）、导轨一般采用不锈钢材料，常用规格：65mm40mm，厚度0.8mm，也可根据客户要求选取镀锌导轨，规格：100mm45mm。（5）、五金件主要有固定角码、膨胀螺丝等。四、不锈钢连接卷帘门1、不锈钢连接卷帘门有电动式与手动式，一般用于民用门、小型商铺门等，面积超过12时建议采用电动式。2、不锈钢连接门主要材料为不锈钢管，由门体、卷动轴、电机、底梁、导轨、五金件等组成。（1）、门体主要材质201不锈钢，不锈钢外套管19mm，厚度0.35mm，内套镀锌管15mm，厚度0.7mm；连接片厚1.22mm，镂空间距300mm88mm；（2）、手动不锈钢连接门卷动轴一般采用60mm钢管，一般配超强尼龙白色弹簧壳，弹簧用板簧，根据门的大小、重量来配比弹簧的数量、大小；电动不锈钢连接门卷动轴一般采用140、165、219等规格的焊接钢管；卷门机可根据门的大小选配，常用品牌有南祥牌、王威牌，电机按提升重量分有300kg、600kg、800kg、1000kg等规格。（可选配遥控装置）。（3）、底梁采用4575不锈钢方管，厚度0.8，内套4060铁方管，厚度1.8。（4）、导轨一般采用不锈钢材料，常用规格：65mm40mm，厚度0.8mm，也可根据客户要求选取镀锌导轨，规格：100mm45mm。（5）、五金件主要有固定角码、膨胀螺丝等。五、铝型材卷帘门（中空铝型材门、中空铝型材聚胺脂发泡，）1、铝型材卷帘门是一种新型欧式卷帘门，外观新颖美观，适用于车库、别墅等场所，一般采用电动式。2、铝型材卷帘门由门帘、卷动轴、电机、底梁、导轨、五金件等。（1）门帘的主要材质为铝型材，通常有中空门帘、聚胺脂发泡、单层冲孔，门帘单片宽度常用规格有37型、50型、65型、77型、95型、100型等，门片的外观颜色可根据顾客需求挑选，颜色处理方式有电泳、烤漆。（2）、卷动轴采用89mm、140mm、165、219等规格的焊接钢管，卷门机的型式有明式电机、侧装式电机、管状式电机，明式电机常用品牌有南祥牌、王威牌，按提升重量分有300kg、600kg、800kg、1000kg等规格；侧装式电机常用品牌有百胜牌、理想牌，根据门体大小重量按电机输出扭矩来选择电机的大小，卷动轴需内置扭簧；管状式电机常用品牌有王威牌、威仕达，一般配89mm卷动轴。（3）、底梁材料为铝型材，底下穿密封皮条，起到密封、隔音效果。（4）、导轨一般采用8cm铝合金带方口导轨，导轨开口处穿皮条，亦起到密封、隔音效果。也可采用镀锌直口导轨，深度65mm-78mm。（5）、五金件主要有固定角码、膨胀螺丝等。六、中空彩钢聚胺脂发胞卷帘门同上七、工业抗风卷帘门1、工业抗风卷帘门一般用于车间、仓库大门、大型商铺，抗风扭力强，经久耐用，具有抗台风、防撬等功能。2、抗风卷帘门的主要构件有：门帘、卷动轴、电机、底梁、导轨、五金件等。（1）、抗风门门帘采用优质热镀锌合金钢板滚压成型，单片宽度为11.5cm和12.8cm两种规格，厚度有0.8mm、1.0mm、1.2mm等规格，门片连接特有无耳连接，定位方便，颜色一般为白色，烤漆处理。（2）、卷动轴一般采用165、219、273等规格的焊接钢管，厚度有1.6mm、1.8mm、2.0mm等规格；（3）卷门机可根据门的大小选配，常用品牌有南祥牌、王威牌，电机按提升重量分有600kg、800kg、1000kg、1500kg、2500kg等规格（可选配遥控装置）。当面积超过50时，建议客户采用点动控制，采用重型电机时，电机需安装支撑架，增加牢度。（4）、底梁采用4040角铁固定在底梁片上。（5）、导轨采用镀锌导轨，门帘单片宽度为11.5cm的一般配10cm导轨，门帘单片宽度为12.8cm的一般配15cm导轨，导轨厚度有1.0mm、1.5mm、2.0mm、2.5mm等规格。（6）、五金件主要有固定角码、膨胀螺丝等。八、特级无机防火卷帘门1、特级无机防火卷帘分双轨双帘和单轨单帘两种规格。为使能达到耐火极限，一般都采用双轨双帘式，特级无机防火卷帘门一般安装在商场、大厦等人口密集场所，不作民用门使用。2、特级无机防火卷帘门主要构件有：门帘、卷动轴、电机、防火控制器、底梁、导轨、五金件等。（1）、防火门帘由装饰布、石棉防火布、硅酸铝针刺毯、防辐射布组成。（2）、卷动轴一般采用140mm、165、219等规格的焊接钢管；厚度有1.5mm、2.0mm、2.5mm等规格，（3）、防火卷门机可根据门的大小选配，电源一般为三相四线或三相五线，常用品牌有南祥牌、王威牌，电机按提升重量分有300kg、600kg、800kg、1000kg等规格；（4）、防火控制器与电机同向安装，接线参照说明书。（5）、门帘下部加底梁，提高门帘的自重量，以便门帘能顺畅下行。（6）、导轨材质为镀锌导轨，宽度规格有7.5cm、10cm等，厚度有1.4mm、1.6mm等规格，双轨双帘的两导轨之间的中心距离一般为33cm，卷帘同时同向运行。（7）、五金件主要有固定角码、膨胀螺丝等。3、防火电机有多种功能，若发生火灾，则电机会自动运转，把门关闭，可以根据需要，在门帘向下运行到一定高度（一般为1.8m）时，会自动停止60-90秒后再向下关闭。4、防火卷帘门运行速度为2-8米/分种。九、钢质防火卷帘门1钢质防火卷帘门分为普通型和复合型，为使能达到耐火极限，一般选用复合型钢质防火卷帘门。2、钢质防火卷帘门的主要部件有：门帘、卷动轴、电机、控制箱、导轨、备选的有烟温感。（1）、普通钢质防火卷帘门的单片宽度为8.6cm，厚度为0.6mm、0.8mm、1.0mm、1.2mm等不同规格；复合钢质防火卷帘门的门片为双层，中间填充硅酸铝等阻燃物，单片宽度为8.6mm，单片厚度有0.6mm、0.8mm、1.0mm。（2）、卷动轴、电机、控制箱与无机防火卷帘门相同。（3）、底梁片上固定两根角铁。3、其它功能与无机防火卷帘门相同。十、工业提升门（垂直提升、拐弯提升）1、垂直提升门一般用于厂房各各类汽车4S店。2、垂直提升门主要部件有门体、五金配件、平衡系统、防坠装置、电机、安全装置，可选配小门与透视窗。（1）、门体部分由门板、定板、门套、底封条、顶封条组成，门板采用双层热镀锌彩钢板，中间填充聚氨脂保温层，厚度为40mm-50mm，门体四边采用密封条，防冻、防潮、隔热、防水渗入，门板有多种颜色可选；门板可有多种款式和材质，门板也可以采用铝合金和聚碳酸酯玻璃组成的透视门板。（2）、五金配件由竖轨道、横轨道、轨道固定支架、边铰链、中心铰链、钢丝绳、轴承/轴承支座、滚轮、提升托脚、角码组成。（a）、轨道护板：采用热镀锌雪花板制成，规格有2.0英寸、2.5英寸、3.0英寸，厚度2.0-2.2mm，（b）、铰链：连接中心铰链及滚轮座铰链为厚2mm的镀锌雪花板；（c）、异向滚轮为72尼龙滚轮，内含轴承；（3）、平衡系统由轴杆、扭簧、扭簧座、联轴器、线盘组成。（a）、平衡系统采用中置梁扭簧平衡；中置梁为矩形钢管，安装支架为厚3mm的镀锌钢板，轴承支架为二片厚3mm的镀锌钢板，内含轴承；（b）、平衡轴杆为25的实芯轴，提升钢丝绳为多胶钢丝合绳；（c）、平衡扭簧为80#碳素弹簧；（4）、防坠装置由防坠护板带边封条、防坠托脚组成；（a）、门板防坠装置：当提升钢丝绳断裂时，防坠装置自动启动，防止门体下滑。防坠托脚为厚3mm的镀锌钢板制成；（5）、电机一般为工业门专用电机，带缓启动、缓停止，带储电功能，提升速度一般为180mm/秒，配有传动链条、门链轻、手动链条等；（6）、安全装置由安全气囊或红外感应器；（a）在运行中，有物体穿过门洞时，能自动停止或返回开启状态，（b）、冲顶限位：防止门体运行过头，安装在导轨顶部。3、测量或安装需注意的问题：（1）、门洞的上方（门洞的高度+60cm）或两侧（电机一侧+40cm，无电机一侧+15cm）不能有水管、电源开关等障碍物；（2）、安装导轨和支架的地方不能是空心墙或木板；（3）、使用电源要是三相电源或二相电源；（4）、安装导轨的固定面要有足够的载重及抗风载荷；十一、滑升门1、滑升门主要用在车库或汽车展览馆等地。2、滑升门的主要有门体、五金配件、平衡系统（可选配）、拉杆、C杆、助推器、电机组成,也可选做小门与透视窗。（1）、门体、五金配件、平衡系统与工业提升门相同。（2）、滑升门电机一般安装在门体上方中间，配有离合拉手开关。（3）、滑升门与提升门不同的是滑升门一般不装防坠装置。3、测量或安装需注意的问题：（1）、门洞的上方（门洞的高度+60cm）或两侧（电机一侧+25cm，无电机一侧+15cm）不能有水管、电源开关等障碍物；（2）、其它同上十二、平移工业门1、平移工业门一般应用在各种厂房或仓库；分为单开或双开推拉二种，可电动，也可手动；2、平移门的主要构件：门扇、导轨、行走轮、吊轮、卡件、电机设备（备选）、传动组件、控制系统；（1）、门扇有彩钢和不锈钢双层夹芯板二种，中间填充泡沫，包边可用铝型材、不锈钢或镀锌钢板；门板厚度有40mm或50mm；（2）、导轨采用镀锌冷轨钢型材，大型平移门可用轻轨；（3）、电机采用平移门专用电机。 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804-精品word文档 值得下载 值得拥有-
