玻璃幕墙设计说明
一、 工程概述
本工程的外装饰项目有：120系列隐形玻璃幕墙
A、 全隐框玻璃幕墙：玻璃幕墙采用120系列铝合金型材做龙骨。
型材表处：本工程铝型材采用氧化处理；
玻璃幕墙：玻璃选用中控钢化玻璃（6+9A+6mm厚），颜色：待定。
二、 主要技术指标
1、 风荷载
基本风压：W0=０.３５ＫＮ/m²
2、地面粗糙度：C类  
3 、抗震设防有关参数：抗震设防烈度：8度  设计基本地震加速度值 0.2g
三、 设计依据及标准
本工程必须符合以下最新版的国家、建设部和地方的一切有关规定标准，若使用的规范标准在本技术要求中没有规定，应清楚的说明用于替代的标准。如果最新规范要求以替代下列规范，以最新规范标准为准。
1建筑设计规范
《建筑结构荷载规范》GB50009-2001（2006版）
《钢结构设计规范》GB50017-2003
《建筑设计防火规范》GBJ50016-2006
《高层民用建筑设计防火规范》GB50045-95（2005版）
《建筑抗震设计规范》GB50011-2001（2008版）
《建筑物防雷设计规范》GB50057-94（2001版）
《公共建筑节能设计标准》GB50189-2005
2幕墙设计规范
《建筑幕墙》GB/T21086-2007
《玻璃幕墙工程技术规范》JGJ102-2003 
《金属与石材幕墙工程技术规范》（JGJ133-2001）
《建筑幕墙工程技术规范》玻璃幕墙分册DBJ08-56-96 
《玻璃幕墙工程质量检验标准》JGJ/T139-2001
《建筑装饰装修工程质量验收规范》GB50210-2001 
《建筑幕墙平面内变形性能检测方法》GBT 18250-2000
《建筑外窗气密、水密、抗风压性能现场检测方法》JGT211-2007 
《建筑外窗气密、水密、抗风压性能现场检测方法》GB/T15227-2007
3铝型材规范
《铝合金建筑型材》GB/T5237-2008 
《变形铝及铝合金加工产品化学成分》GB/T3190-2008
4玻璃规范
《建筑玻璃规范应用技术规范》JGJ113-2009
《建筑用安全玻璃、防火玻璃》GB15763-2005
《幕墙用半钢化玻璃》GB17481-2008
《玻璃幕墙光学性能》GB/T18091-2000
5胶等密封制品规范
《硅酮建筑密封胶》GB/T14683-2003
《建筑用硅酮建筑结构胶》GB16766-2005

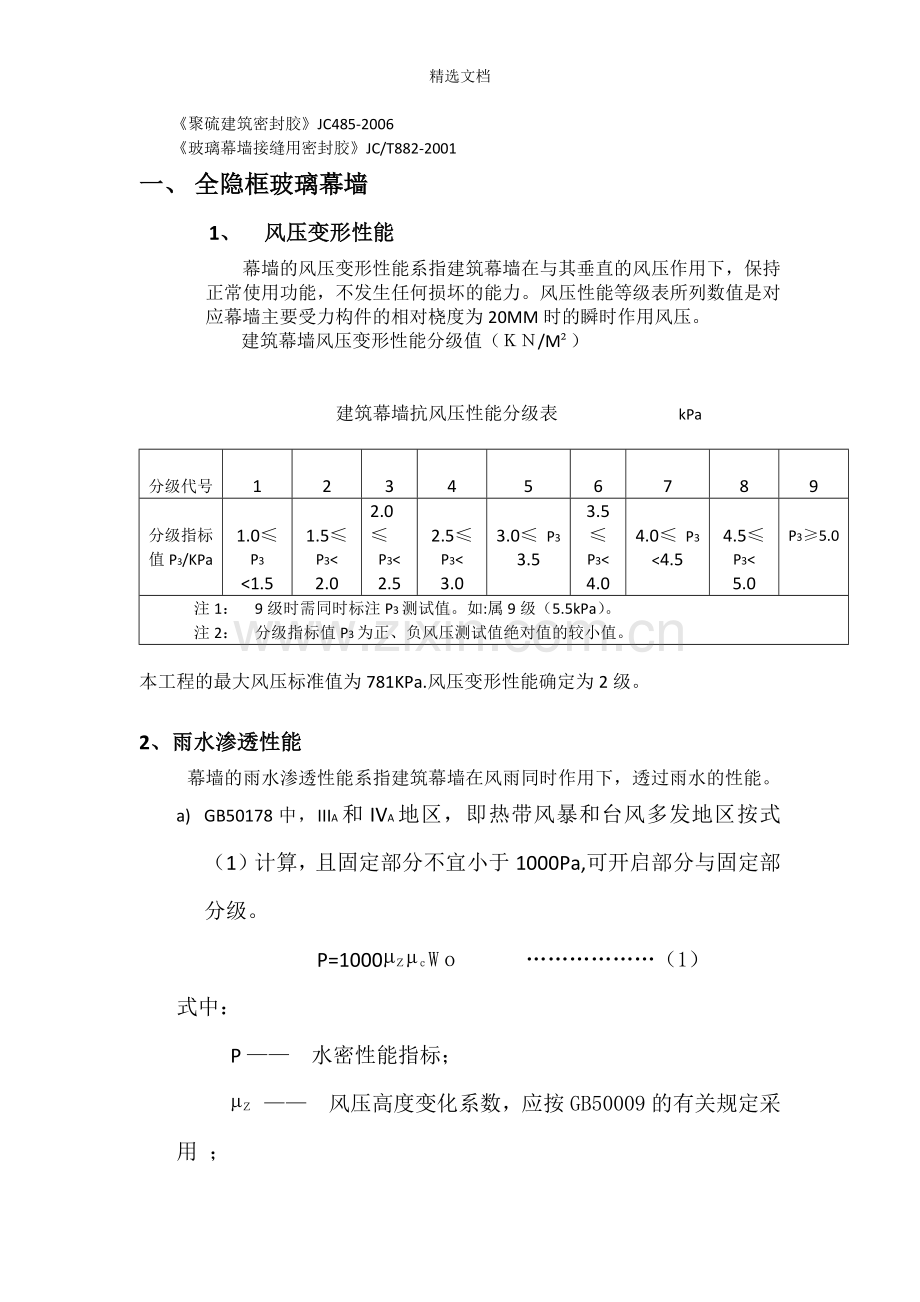

《聚硫建筑密封胶》JC485-2006
《玻璃幕墙接缝用密封胶》JC/T882-2001
一、 全隐框玻璃幕墙
1、 风压变形性能
幕墙的风压变形性能系指建筑幕墙在与其垂直的风压作用下，保持正常使用功能，不发生任何损坏的能力。风压性能等级表所列数值是对应幕墙主要受力构件的相对桡度为20MM时的瞬时作用风压。
建筑幕墙风压变形性能分级值（ＫＮ/M²）

建筑幕墙抗风压性能分级表 kPa

分级代号

1

2

3

4

5

6

7

8

9

分级指标值P3/KPa

1.0≤ P3
<1.5

1.5≤
P3<
2.0
2.0≤
P3<
2.5

2.5≤
P3<
3.0

3.0≤ P3
3.5
3.5≤
P3<
4.0

4.0≤ P3
<4.5

4.5≤
P3<
5.0

P3≥5.0
注1： 9级时需同时标注P3测试值。如:属9级（5.5kPa）。
注2： 分级指标值P3为正、负风压测试值绝对值的较小值。

本工程的最大风压标准值为781KPa.风压变形性能确定为2级。

2、雨水渗透性能
幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，透过雨水的性能。
a) GB50178中，IIIA和IVA地区，即热带风暴和台风多发地区按式（1）计算，且固定部分不宜小于1000Pa,可开启部分与固定部分级。
P=1000µＺµｃWｏ ………………（1）
式中：
P —— 水密性能指标；
µＺ —— 风压高度变化系数，应按GB50009的有关规定采用 ；
µｃ—— 风力系数，可取1.2；
Wｏ—— 基本风压（KN/ｍ²），应安GB50009的有关规定采用；
b) 其他地区可按第1)条计算值的75%进行设计，且固定部分取值不宜低于70Pa,可开启部分与固定部分同级。

建筑幕墙雨水渗透性能分级值（KN/ｍ²）
分级代号
1
2
3
4
5

分级指标值△P/Ｐａ
固定部分

500≤ P
< 700
700≤ P
<1000
1000≤ P
<1500
1500 ≤P
<2000
P ≥2000

可启动部分
250≤ P
<350
350≤P
<500
500≤P
<700
700≤P
<1000
P≥1000
注：5级时需同时标注固定部分和开启部分△P的测试值。
本工程采用高性能幕墙，雨水渗透性能设计为2级。
3、 空气渗透性能
幕墙的空气渗透性能系指建筑幕墙在风压作用下，其可开启部分为关闭状态的幕墙透过空气的性能。以10Pa压差下空气渗透量作为分级值。

地区分类

建筑层数、高度

气密性能分级

气密性能指标小于
开启部分ｑL
（ｍ³/ｍ·h））
整体幕墙ｑA
（ｍ³/ｍ²·h））

空气渗透性能根据与雨水渗透性能相当的原则确定为二级。

4、 平面内变形性能
a) 建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。在非抗震设计中，指标值应不小于主体结构弹层间位移角控制值，指标值应不小于主体结构弹性层间位移角控制值的3倍。主体结构楼层最大弹性层间位移角控制值可按下表规定执行。

5、热工性能
5.1 建筑幕墙传热系数应按GB50176的规定确定，并满足GB50189、JGJ132-2001、JGJ134、JGJ26和JGJ75的要求。玻璃（或其它透明材料）幕墙遮阳系数应满足GB50189和JGJ75的要求。
5.2 幕墙传热系数应按相关规范进行设计计算。
5.3 幕墙在设计环境条件下应无结露现象。
5.4 对热工性能有较高要求的建筑，可进行现场热工性能试验。
5.5 幕墙传热系数分级指标K应符合表17的要求。

建筑幕墙传热系数分级表

分级代号
1
2
3
4
5
6
7
8
分级指标值
K/[W/ｍ²·h]

K≥5.0
5.0>K
≥4.0
4.0>K
≥3.0
3.0>K
≥2.5
2.5>K
≥2.0
2.0>K
≥1.5
1.5>K
≥1.0
K<1.0
注：8级时需同时标注K的测试值。
保温性能根据中空玻璃的传热系数为1.8，确定为6级。

6、 隔音性能
幕墙的隔音性能系指通过空气传道建筑幕墙外表的噪声，经幕墙反射，吸收和其它能量转化后的减少量。

建筑幕墙空气隔声性能分级

分级代号
1
2
3
4
5
分级指标值
25≤RW<30
30≤RW<35
35≤RW<40
40≤RW<45
RW≥45
注：5级时需同时标注RW 测试值。

隔音性能根据中空玻璃的有效隔声量为33，确定为三级。

7、 防火设计
根据规范要求，它主要为层间防火和建筑防火分区中相关部位的特殊处理，一般采用1.5mm厚的镀锌铁板和100mm厚的防火岩棉。幕墙防火主体的耐火极限不小于1.0小时。

1） 采用的材料（如：玻璃、型材、铝板、保温棉等）都是非燃烧或难燃材料，符合国家规定的防火要求；
2） 防火隔断通常铺设：防火岩棉安装在镀锌铁板固定在横向型材边缘上，缝隙间采用防火密封胶密封；
3） 玻璃幕墙与周边防火隔构件件的缝隙、与楼板或隔墙外沿件的缝隙、与实体墙面洞口边缘间缝隙等，进行防火防烟封堵设计。
二、 材料选用说明
1、 玻璃
玻璃—6mm+9A+6mm中空钢化玻璃全隐框幕墙部位
2、 铝型材

本工程铝型材采用氧化

3、 耐候胶

使用建设部推荐国产优质结构密封胶，符合国际GB16776性能标准。

4、五金配件

幕墙配件和窗五金均采用国产优质材料五金件。

5、 防火保温材料

采用国产100厚防火矿棉（耐火极限不低于1小时）
