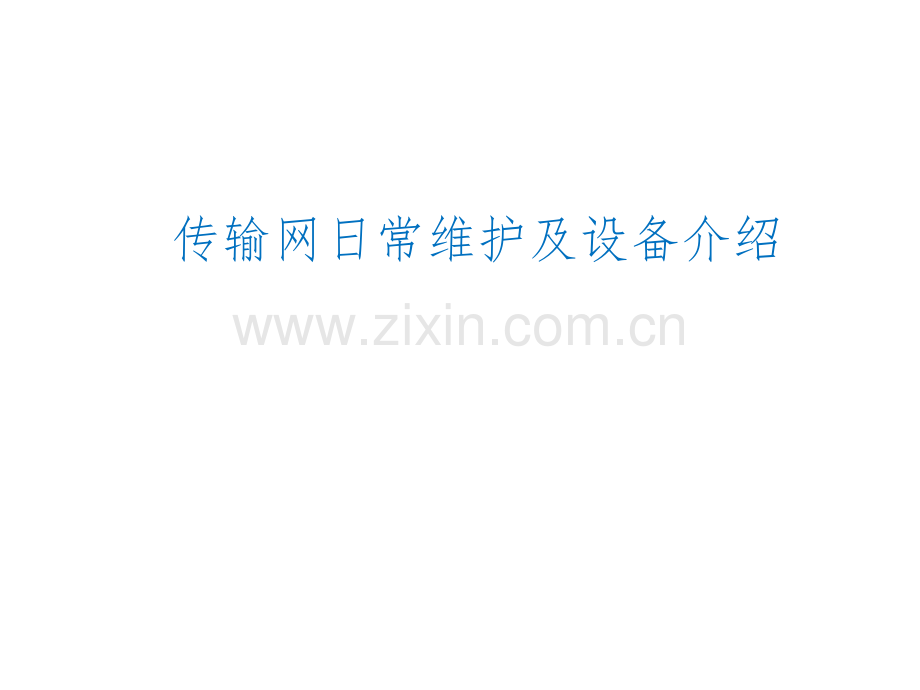

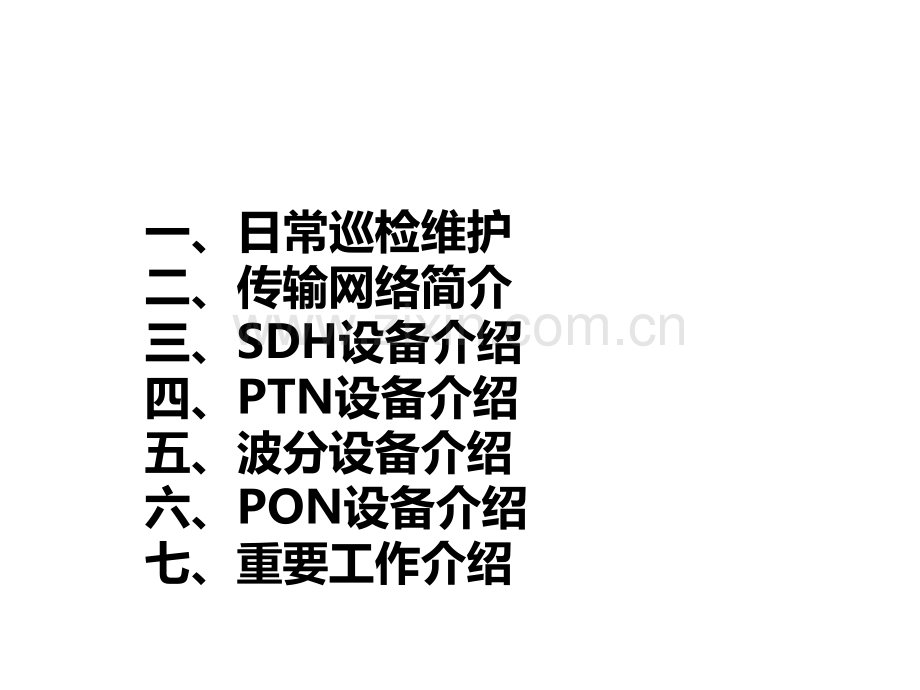

传输网日常维护及设备介绍一、日常巡检维护二、传输网络简介三、SDH设备介绍四、PTN设备介绍五、波分设备介绍六、PON设备介绍七、重要工作介绍一、日常巡检维护1、运行环境l机房温度和湿度基本要求工作条件温度（）相对湿度（%）长期工作条件04510%90%短期工作条件-5505%95%理想工作条件2060过温告警处理步骤过温告警处理步骤1、检查机房环境；2、检查设备风扇是否有异常告警，是否运转正常；3、检查设备防尘网是否清洗；4、检查设备进出风口是否堵塞。2、子架散热注意事项散热措施定期清洗风扇盒防尘网。通常2个月至少清洗一次，对于环境较差的机房，需要缩短清洗周期。子架上散热孔不应有杂物，如2M线缆、尾纤等。日常检查单板是否发烫,子架通风口风量是否大。子架温度可在网管上监视。2、子架散热注意事项防尘网清理步骤1、抽出防尘网。2、将粘贴在防尘网上的海绵撕下后用水冲洗干净，并在通风处吹干。（有些防尘网海绵不能单独取出，可以与防尘网外框一起清洗）3、风干后重新将防尘网插回导槽。设备防尘网老式防尘网3、电源环境检查、电源环境检查机柜电源电压检查保证OSN3500、OSN7500、OSN3900、OTN6800、Metro1000V3、155/622H、PTN950、PTN960等传输设备正常工作的直流电压：-48V/-60V允许的电压波动范围是:-48V/-60V20主备两路电源压差应该小于0.3V确保设备良好接地设备采用联合接地，接地电阻应良好（要求小于1欧姆），以免雷击损坏设备。确保设备的保护地线没有遗失，保护地线如下图：4 4、设备指示灯维护、设备指示灯维护指示灯指示灯颜色色状状态 描述描述电源正常指示灯Power（绿色）亮设备电源接通灭设备电源没有接通紧急告警指示灯Critical（红色）亮设备发生紧急告警灭设备无紧急告警主要告警指示灯Major（橙色）亮设备发生主要告警灭设备无主要告警一般告警指示灯Minor（黄色）亮设备发生次要告警灭设备无次要告警PowerCritical MajorMinorl注意：指示灯没有闪烁状态当告警指示灯亮时，表明机柜内一个或多个子架产生告警4 4、指示灯维护、指示灯维护指示灯指示灯颜色颜色状态状态含义含义单板硬件状态灯-STATSTAT绿色亮工作正常红色亮硬件故障红色100毫秒亮100毫秒灭 硬件不匹配灭无电源输入，或者未配置业务业务激活状态灯-ACTACT亮 业务处于激活状态灭业务处于非激活状态单板软件状态灯-PROGPROG绿色亮加载或初始化单板软件正常绿色100毫秒亮100毫秒灭 正在加载单板软件绿色300毫秒亮300毫秒灭正在初始化单板软件红色亮丢失单板软件，或加载、初始化单板软件失败灭没有电源输入业务告警指示灯-SRVSRV绿色亮 业务正常红色亮 业务有紧急告警或主要告警黄色亮业务有次要告警或远端告警灭没有配置业务或者无电源输入单板指示灯单板指示灯5 5、更换单板、更换单板-单板插入单板插入1、打开扳手上的锁扣（optix2500/optix5000不是锁扣是一个螺钉），将扳手扳开；2、延导轨平滑推入单板，直至单板上的连接器与背板上的插槽接触；3、向内扣上扳手，同时单板上的连接器插入背板上的插槽中；4、向内紧扳手上的锁扣，直到“咔”的一声确定锁扣锁住（optix2500/optix5000没有锁扣，需用螺丝刀拧紧扳手上的螺钉）注意：注意：l接触单板必须代防静电手环；l推入单板时确保单板延导轨轻轻推入，切勿蛮力；l如遇阻力重新确认单板推入角度是否正确。6 6、更换单板、更换单板-单板拔出单板拔出1、打开扳手上的锁扣（optix2500/optix5000没有锁扣，需用螺丝刀拧开扳手上的螺钉）；2、向外扳开扳手，同时单板上的连接器推出背板上的插槽；3、延导轨平滑取出单板。注意：注意：l接触单板必须代防静电手环；l拔出单板前确定锁扣已打开；l取出的单板应该保存在防静电袋中。7 7、更换单板、更换单板-单板类型单板类型l确保所换单板型号标识与更换前一致l考虑单板间的兼容替代关系l更换N1/N2/N3/N4/N5GSCC、Q1/Q2/Q3CXL设置网元ID&IP与更换前一致。确认主机版本与更换前一致。更换SCB/SCC板后，需重新下发网元配置数据。8 8、尾纤置放、尾纤置放1、在巡视机房时，查看尾纤的放置是否符合安全规范，出入走机柜和走线架需包裹蛇皮管，避免尾纤弯折或者被机框夹断。2、光纤的置放要符合规范，尾纤两端一定要贴好标签。3、在置放尾纤时，为防止出现收光过高的情况，带好必要的光衰。From：本端ODF/设备位置尾纤用途（收/发）TO：对端ODF/设备位置标准光纤标签格式尾纤包裹波纹管二、传输网络简介在现网中，传输网从设备类型来分主要有4种：SDH、PTN、OTN、PON。1、网络简介、网络简介SDH(同步数字体系)：SDH系统的电路调度均以时隙交叉为基础，每条业务在网络中占用固定带宽。应用时间较久，是比较成熟的传输体系。PTN(分组传输网)：PTN支持多种基于分组交换业务的双向点对点连接通道，具有适合各种粗细颗粒业务、端到端的组网能力，提供了更加适合于IP业务特性的“柔性”传输管道；具备丰富的保护方式。OTN(光传送网)：OTN是以WDM为基础，有丰富的接口形式和大容量的带宽的优点，又融合了SDH的一些优点，如丰富的OAM开销、灵活的业务调度、完善的保护方式等。PON(无源光网络)：PON技术已经成为业界公认的实现FTTH的首选方案。PON系统由局端设备（OLT）、用户端设备（ONU/ONT）和光分配网（ODN）组成。所谓“无源”，是指ODN全部由无源光分路器和光纤等无源光器件组成，不包括任何有源器件。SDH全称：同步数字传输体制，在现网中主要承载2G业务和部分3G大客户业务。SDH网络具有链型、星型、环型、树型和网孔型等结构形式。较常用的有双纤单向通道保护环和双纤双向复用段保护环。2.1 SDH网络网络l骨干调度层：由Optix5000或OSN7500组成的10G速率的环型网络，这些设备一般安装于开发区、药山这类核心机房中。l汇聚层：由Optix2500+或OSN3500组成的2.5G或10G速率的环型网络。l接入层：由Optix155/622H或metro1000V3设备组成的155M或622M速率环型网络。2.1 SDH网络网络 在网络向全IP化演进的大背景下，基于分组交换内核并融合传统传送网和分组传送网的PTN技术得到快速地发展。主要承担3G、4G业务的传输。2.2 PTN网络网络2.2 2.2 PTN网络网络骨干调度层：市区骨干调度层由PTN6900组成，县区骨干调度层PTN3900组成，均为10GE速率的环型网络，这些设备一般安装于开发区、药山这类核心机房中。汇聚层：由PTN3900组成的10GE速率的环型网络。接入层：由PTN950或PTN960设备组成的1GE或10GE速率环型网络。OTN（光传送网，OpticalTransportNetwork），是以波分复用技术为基础、在光层组织网络的传送网。相对SDH而言，OTN技术的最大优势就是提供大颗粒带宽的调度与传送。2.3 OTN网络网络对SDH、PTN而言，波分网络的最大优势就是提供大颗粒带宽的调度与传送。现网上，本地波分网络类型主要分为WDM和OTN。uWDM本地网络中只有波分一、二平面为WDM网络，采用客户侧11保护。运用DCP单板的双发选收功能对OTU单板及其以后的单元进行保护。u OTN传统的WDM只能提供点到点的物理管道，而OTN通过增加电层开销和粗颗粒调度矩阵，使得OTN实现类似SDH一样的管理、保护、汇聚和调度能力，这解决了传统WDM网络无波长/子波长业务调度能力差、组网能力弱、保护能力弱等问题。OTN现网采用ODUKSNCP的保护机制，为双发选收模式。2.3 OTN网络网络PON网络连接网络主干和局域网以及家庭用户之间的一段，这就是常说的“最后一公里”。2.4 PON网络网络PON是一种点到多点（是一种点到多点（P2MP）结构的无源光网络；）结构的无源光网络；PON由由光线路终端光线路终端OLT（Optical Line Terminal）、）、光网络单光网络单元元 ONU（Optical Network Unit）和无源分光器和无源分光器POS（Passive Optical Splitter）组成）组成PON网络主要用于承载互联网专线、家庭宽带、网络主要用于承载互联网专线、家庭宽带、WLAN、语、语音等业务，也可用于互联网与校园网融合、组建内网等用途。音等业务，也可用于互联网与校园网融合、组建内网等用途。PON网络中网络中OLT一般上行至核心交换机，通过交换机来完成一般上行至核心交换机，通过交换机来完成至各种核心设备的功能。至各种核心设备的功能。2.4 PON网络网络OLTONUONUONU无源分光器无源分光器（POS）无源分光器无源分光器（POS）在现网中，往往核心骨干层采用OTN，汇聚层及以下采用PTN组网，充分利用OTN将上联业务调度至PTN所属业务落地站点。而SDH网由于建立时间较早，相对来说比较独立。10GE PTN汇聚环汇聚环655/122接入环接入环核心核心/骨干层骨干层 汇聚层汇聚层高端集团客户A高端集团客户B家庭客户集团客户ONUODUOLTBSC/RNCBSC/RNC粗波分粗波分粗波分粗波分 接入层接入层BTS/Node B BTS/Node B10GE MSTP汇聚汇聚环环10GE MSTP核心核心环环2.5GE MSTP汇聚汇聚环环BTS/Node BGE PTN接入环接入环2.5 现网情况现网情况三、SDH设备介绍Page 26l全称OPTIX2500+（Metro3000），俗称），俗称2.5G设备设备l最大支持最大支持2.5G/秒的SDH设备。3.1 OPTIX 2500+3.1 OPTIX 2500+设备设备OPTIX 2500+OPTIX 2500+设备面板图设备面板图OPTIX 2500+OPTIX 2500+各各IUIU板位支持的最大容量板位支持的最大容量（单位（单位“G G”）Page 28lS16板：单路单路STM-16（2.5G/s速率）速率）SDH光接口板光接口板3.1.1 3.1.1 常用单板常用单板-S16-S16板板lS16板各类型光口指标：Page 29lSL4/SD4板：单路单路/两路两路STM-4（622M/s速率）速率）SDH光光接口板接口板3.1.23.1.2常用单板常用单板-SL4/SD4板板lSL4/SD4板各类型光口指标：Page 30lSD1/SQ1板：两路两路/四路四路STM-1（155M/s速率）速率）SDH光光接口板接口板3.1.33.1.3常用单板常用单板-SD1/SQ1板板lSD1/SQ1板各类型光口指标：lPQ1板：提供63个个2M/s速率速率PDH电接口处理板电接口处理板3.1.43.1.4常用单板常用单板-PQ1板板lPQ1板仅为处理板，不提供接口。需要与接口板D75S、D12S配合使用。D75S、D12S安装于设备背面。a.绿灯：运行灯绿灯：运行灯 5次次/s：未开工状态：未开工状态 1次次/s；开工状态；开工状态 2次次/2s：脱机状态，与：脱机状态，与SCC板通信中断板通信中断 b.红灯：告警指示灯红灯：告警指示灯常灭：无告警常灭：无告警紧急告警：紧急告警：3次次/s主要主要告警告警：2次次/s次要次要告警告警：1次次/s常亮：常亮：CPU自检未通过，硬件故障自检未通过，硬件故障3.1.5 3.1.5 接口板接口板拉手条指示灯lXCS板：交叉时钟处理单元。3.1.6 3.1.6 常用单板常用单板-XCS-XCS板板功能：1、接收线路板送来的VC4信号，经交叉送往线路或支路 2、接收支路板送来的信号，经交叉送往线路 3、通过邮箱与之通信 4、与其他单板通过板间通信方式进行通信 5、处理时钟同步信息lSCC板：主控单元。3.1.7 3.1.7 常用单板常用单板-SCC-SCC板板功能：完成对设备的管理和功能单元之间通信的功能，并为SDH设备与网络管理系统提供接口。更换2500+设备的 SCC板时需注意SCC板上有8位拨码开关代表8位二进制数字来决定设备ID。更换2500+设备SCC板时需在单板上手动设定。Page 353.2 OSN 35003.2 OSN 3500设备设备接口板槽位区业务接口板槽位：slot 1926，slot 2936辅助接口板槽位：slot 37电源接口板槽位：slot 27和slot 28处理板槽位区业务处理板槽位：slot 18和slot 1116交叉和时钟板槽位：slot 910系统控制和通信板槽位：slot 1718，其中slot 17也可以作为处理板槽位。所有接口板与处理板槽位宽度相等（25.4mm）。3.2.1 3.2.1 常用常用SDHSDH接口板接口板单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SL64STM-64光接口板slot7、8、11、12slot8、11拉手条出纤支持定波长输出，支持I-64.1、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2bLCSL16STM-16光接口板slot58、1114slot68、1113拉手条出纤支持定波长输出，支持I-16、S-16.1、L-16.1、L-16.2、L-16.2Je、V-16.2Je、U-16.2JeLCSLQ44路STM-4光接口板slot58、1114slot68、1113拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSLD42路STM-4光接口板slot18、1117slot68、1113拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSL4STM-4光接口板slot18、1117slot18、1116拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LC3.2.1 3.2.1 常用常用SDHSDH接口板接口板单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SLQ14路STM-1光接口板slot18、1117slot18、1116拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSL1STM-1光接口板slot18、1117slot18、1116拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSEP1STM-1线路处理板slot16、1316slot16、1316拉手条出线75STM-1电接口SMBSEP1STM-1线路处理板slot25、1316slot25、1316接口板出线/纤I-1、S-1.1光接口和75STM-1电接口LC、SC和SMBBA2/BPA光功率放大/光功放前放一体板slot 18、1117slot 18、1117拉手条出纤LCDCU色散补偿板slot 18、1118slot 18、1118拉手条出纤LC3.2.2 SDH3.2.2 SDH接口板接口板指示灯状态指示灯闪烁状态状态描述单板硬件状态灯STAT（红绿双色灯）绿色亮单板工作正常红色亮单板硬件故障红色100毫秒亮100毫秒灭单板硬件不匹配灭单板没有电源输入，或者没有配置业务业务激活状态灯ACT（绿色）亮业务处于激活状态灭业务处于非激活状态单板软件状态灯PROG（红绿双色灯）绿色亮加载或初始化单板软件正常绿色100毫秒亮100毫秒灭正在加载单板软件绿色300毫秒亮300毫秒灭正在初始化单板软件红色亮丢失单板软件，或加载、初始化单板软件失败灭没有电源输入业务告警指示灯SRV（红黄绿三色灯）绿色亮业务正常，没有告警产生红色亮业务有紧急告警或主要告警黄色亮业务有次要告警或远端告警灭没有配置业务或者没有电源输入3.2.3 3.2.3 时钟交叉单元时钟交叉单元单板名称GXCSEXCS中文名称普通交叉时钟板增强型交叉时钟板 高阶交叉容量35G60G低阶交叉容量5G5G扩展子架容量不支持不支持插放槽位slot9、10slot9、103.2.4 3.2.4 时钟交叉单元指示灯时钟交叉单元指示灯指示灯闪烁状态状态描述单板硬件状态灯STAT（红绿双色灯）绿色亮单板工作正常红色亮单板硬件故障红色100毫秒亮100毫秒灭单板硬件不匹配灭单板没有电源输入，或者没有配置业务业务激活状态灯ACT（绿色）亮业务处于激活状态灭业务处于非激活状态单板软件状态灯PROG（红绿双色灯）绿色亮加载或初始化单板软件正常绿色100毫秒亮100毫秒灭正在加载单板软件绿色300毫秒亮300毫秒灭正在初始化单板软件红色亮丢失单板软件，或加载、初始化单板软件失败灭没有电源输入3.2.4 3.2.4 时钟交叉单元指示灯时钟交叉单元指示灯2 2指示灯闪烁状态状态描述业务告警指示灯SRV（红黄绿三色灯）绿色亮业务正常，没有告警产生红色亮业务有紧急告警或主要告警黄色亮业务有次要告警或远端告警灭没有配置业务或者没有电源输入同步时钟状态灯SYNC（红绿双色灯）绿色亮时钟工作在同步状态红色亮时钟工作在保持或自由振荡模式3.2.53.2.5系统控制与通信单元SCC板是系统控制与通信板完成主控、公务、通信和系统电源监控的功能可插在子架的slot17、18槽位3.2.63.2.6系统控制与通信单元-单板按钮功能开关名功能说明RESET复位按钮ALMCUT告警切除开关3.2.73.2.7系统控制与通信单元指示灯指示灯闪烁状态状态描述单板硬件状态灯STAT（红绿双色灯）绿色亮单板工作正常红色亮单板硬件故障红色100毫秒亮100毫秒灭单板硬件不匹配灭单板没有电源输入，或者没有配置业务业务激活状态灯ACT（绿色）亮业务处于激活状态灭业务处于非激活状态单板软件状态灯PROG（红绿双色灯）绿色亮加载或初始化单板软件正常绿色100毫秒亮100毫秒灭正在加载单板软件绿色300毫秒亮300毫秒灭正在初始化单板软件红色亮丢失单板软件，或加载、初始化单板软件失败灭没有电源输入业务告警指示灯SRV（红黄绿三色灯）绿色亮业务正常，设备没有告警产生红色亮设备有紧急告警或主要告警黄色亮设备有次要告警或远端告警灭没有配置业务或者没有电源输入3.2.73.2.7系统控制与通信单元指示灯2指示灯闪烁状态状态描述A路-48V电源指示灯-PWRA（红绿双色灯）绿色亮A路-48V电源正常亮（红色/灭）A路-48V电源故障（丢失或失效）B路-48V电源指示灯-PWRB（红绿双色灯）绿色亮B路-48V电源正常亮（红色/灭）B路-48V电源故障（丢失或失效）系统+3.3V备份电源指示灯-PWRC（红绿双色灯）绿色亮系统+3.3V备份电源正常红色亮系统+3.3V备份电源丢失告警切除指示灯-ALMC（绿色）亮当前处在告警长期切除状态灭有告警立刻用声音提示说明：A路表示第1路电源输入。B路表示第2路电源输入。3.3 3.3 OptiX Metro1000V3Metro1000V3 RUN：运行灯运行灯ETN：以太网灯：以太网灯R：紧急告警灯：紧急告警灯Y：主要告警灯：主要告警灯FAN：风扇告警指示灯：风扇告警指示灯ALMCUT：告警切除开关告警切除开关OptiX Metro 1000 前面板示意图 Page 473.3.1 3.3.1 OptiX Metro1000V3Metro1000V3常用单板常用单板名称单板全称OI2S1路STM-1光接口板OI2D2路STM-1光接口板SL1O8路STM-1光接口板SL1Q4路STM-1光接口板OI41路STM-4光接口板OI4D2路STM-4光接口板SP1D8路E1电接口板SP2D16路E1电接口板Page 483.3.2 OptiX Metro1000V3Metro1000V3常用单板常用单板单板标识与指示灯表示光模块是表示光模块是L-1.1L-1.1的光模块，速率为的光模块，速率为STM-1STM-1右边光口上面标记代表收（右边光口上面标记代表收（ININ），左边光口上面标记代表发（），左边光口上面标记代表发（OUTOUT）R-LOS告警指示灯，红灯亮时代表次光口有R-LOS告警。3.3.3 OptiX Metro1000V3Metro1000V3常用单板常用单板 SCBSCB单元各组成单元的功能XCXC：交叉矩阵可灵活配置，交叉容量为：交叉矩阵可灵活配置，交叉容量为262626 VC426 VC4。SCCSCC：与本网元的各单板通信，完成单板配置，性能、告警数据采集、倒换：与本网元的各单板通信，完成单板配置，性能、告警数据采集、倒换控制、实现主控与各单板的信息交换。提供网管接口，利用以太网口实现网控制、实现主控与各单板的信息交换。提供网管接口，利用以太网口实现网元与传输网络管理。元与传输网络管理。STGSTG：完成同步源的选择及报告时钟状况，能进行自动保护倒换及时钟记忆保：完成同步源的选择及报告时钟状况，能进行自动保护倒换及时钟记忆保持。持。EOWEOW：开销处理板。与普通话机相连，利用开销字节实现网元之间的公务电：开销处理板。与普通话机相连，利用开销字节实现网元之间的公务电话联络，支持各种网络，具有选址呼叫、群呼、会议电话等功能。话联络，支持各种网络，具有选址呼叫、群呼、会议电话等功能。四、PTN设备介绍新增市区汇聚市区接入GE环3G基站2G基站集团客户LTE郊县调度环RNC PTN-3900接入层BSC 市区汇聚市区汇聚郊县汇聚郊县接入10GE环GE环3G基站2G基站集团客户LTE10GE环3900省干MME/SGW10GE环690010G调度环L3L2-L310GE2G3G落地汇聚环汇聚层GE环3G基站2G基站集团客户LTEGE环3G基站2G基站集团客户LTE郊县汇聚郊县接入10GE环GE环3G基站2G基站集团客户LTE郊县2G3G落地RNC BSC GE组网四、PTNPTN网络市到县 PTN环路 济南目前五县骨干汇聚机房的4台PTN设备通过市县OTN经过10GE端口分别与县区PTN核心调度环以及L2/L3设备相连。开发区南开发区南8层层PTN 3900济阳商河长清平阴章丘开发区南开发区南6层层PTN 3900开发区北开发区北7层县层县PTN 3900开发区南开发区南3层层PTN 3900市到县波分市到县波分开发区南开发区南6层县区层县区L2/L3开发区北开发区北7层层L2/L3市到县波分市到县波分市到县波分市到县波分县区PTN核心调度环Page 53l最大支持最大支持10GE/秒速率的PTN设备。4.1 PTN39004.1 PTN3900设备设备走线区走线区Slot12Slot18Slot11Slot1Slot2Slot3Slot4Slot5Slot6Slot7Slot8XCSSlot10XCSSlot9Slot13Slot14Slot17Slot15PIUSlot27风扇风扇 Slot 40Slot16Slot19Slot20Slot21Slot22Slot23Slot24Slot25Slot26Slot31Slot32Slot33Slot34Slot35Slot36风扇风扇 Slot 39Slot37Slot38SCASlot29PIUSlot28SCASlot30走线区走线区4.1.1 PTN39004.1.1 PTN3900设备面板图设备面板图处理板与接口板处理板与接口板对应关系对应关系1 19、202 21、223 23、244 25、2615 31、3216 33、3417 35、3618 37、38Page 554.1.2 PTN39004.1.2 PTN3900设备常用处理板设备常用处理板名称名称单板描述单板描述可插板位可插板位EG1616 路GE 以太网处理板1、3、5、7、11、13、15、17EG88 路GE 以太网处理板1-8，11-18EX22 路10GE 以太网处理板TN81EX2：1、3、5、7、11、13、15、17TN82EX2：1-8，11-184.1.3 PTN39004.1.3 PTN3900设备常用处理板设备常用处理板指示灯指示灯工作状态指示灯（STAT）红、绿、橙三色指示灯。业务激活状态指示灯（ACT）绿色指示灯。程序状态指示灯（PROG）红、绿双色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。4.1.4 PTN39004.1.4 PTN3900设备常用接口板设备常用接口板名称名称单板描述单板描述可插板位可插板位对应业务处理板对应业务处理板ETFC12路FE电接口板19-26,31-38EG16/EG8EFG22路GE光接口板19-26,31-38EG16/EG8POD412路622M/155M POS接口板19-26,31-38EG16/EG8ETMC10FE 2FE/GE 混合电接口板19-26,31-38EG16/EG8EFF88 路FE 光接口板19-26,31-38EG16/EG8EFG44路GE光接口板19-26,31-38EG84.1.5 PTN39004.1.5 PTN3900设备常用接口板设备常用接口板指示灯指示灯工作状态指示灯（STAT）红、绿、橙三色指示灯。业务激活状态指示灯（ACT）绿色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。端口连接/数据发送状态指示灯（L/A1、L/A2）绿、橙双色指示灯4.1.6 PTN39004.1.6 PTN3900设备交叉、控制设备交叉、控制板板工作状态指示灯（STAT）红、绿、橙三色指示灯。程序状态指示灯（PROG）红、绿双色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。单板主备状态指示灯（ACT）绿色指示灯。SCA：系统控制与辅助处理板，简称主控板。可插板位：29,30指示灯4.1.7 PTN39004.1.7 PTN3900设备交叉、控制板设备交叉、控制板工作状态指示灯（STAT）红、绿、橙三色指示灯。单板主备状态指示灯（ACT）绿色指示灯。程序状态指示灯（PROG）红、绿双色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。时钟同步指示灯（SYNC）红、绿双色指示灯。告警切除指示灯（ALMC）橙色指示灯。XCS：交叉时钟板，简称交叉板。可插板位：9,10指示灯Page 61l最大支持最大支持GE/s速率的PTN设备。4.2 PTN950/9604.2 PTN950/960设备设备接口板区接口板区主控、交叉板主控、交叉板Page 62lCXP：控制交叉协议处理板l支持系统控制、业务调度、时钟处理和辅助接口等功能。4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。程序状态指示灯（PROG）红、绿双色指示灯。时钟同步指示灯（SYNC）红、绿双色指示灯。交叉/时钟主备指示灯（ACTX）绿色指示灯。主控主备指示灯（ACTC）绿色指示灯。指示灯lEF8T：8路FE电接口板4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。端口连接状态指示灯（LINK）绿色指示灯。端口数据收发状态指示灯（ACT）黄色指示灯。指示灯lEG2：2路GE光接口板4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。端口连接状态指示灯（LINK1、LINK2）绿色指示灯。端口数据收发状态指示灯（ACT1、ACT2）橙色指示灯。指示灯lEG4F：4路GE光接口板4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。端口连接状态/数据收发复用状态指示灯（L/A1L/A4）绿、橙双色指示灯。指示灯EM8F:单板提供8个GE/FE业务接口，与CXP配合，实现8路GE/FE业务信号的收发和处理。4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。端口连接状态/数据收发复用状态指示灯（L/A1L/A8）绿色指示灯。指示灯ML1A/ML1B 单板为E1 接口板，与主控板配合使用，可实现16 路E1 业务的接入与处理。4.2.1 PTN950/9604.2.1 PTN950/960设备常用单板设备常用单板工作状态指示灯（STAT）红、绿、橙三色指示灯。业务状态指示灯（SRV）红、绿、橙三色指示灯。指示灯4.3.1 PTN4.3.1 PTN设备设备GEGE速率光口光功率速率光口光功率项目项目指标值指标值光接口类型双纤双向单纤双向1000BASE-SX（0.5km）1000BASE-LX（10km）1000BASE-VX（40km）1000BASE-ZX（80km）1000BASE-CWDM（80km）1000BASE-BX（10km）光纤类型多模单模单模单模单模单模平均发送光功率（dBm）9.5011350250593接收灵敏度（dBm）171922222819.5最小过载点（dBm）033393最小消光比（dB）99998.26光模块编码340602863406047334060298340603604.3.2 PTN4.3.2 PTN设备设备10GE10GE速率光口光速率光口光功率功率项目项目指标值指标值光接口类型双纤双向10GBASE-S（0.3km）10GBASE-L（10km）10GBASE-E（40km）10GBASE-Z（80km）光纤类型多模单模单模单模工作波长范围（nm）840860126013551530156515301565平均发送光功率（dBm）7.318.20.54.7404接收灵敏度（dBm）11.112.614.121最小过载点（dBm）10.517最小消光比（dB）33.533光模块编码340603623406031334060322340603614.4 PTN6900-164.4 PTN6900-16PTN6900-16插板区示意图PTN6900-16设备外观图TNRDMEPF5000多协议以太网处理灵活插卡板-10TNRD000EG8008路FE/GE光以太网处理灵活插卡(支持1588v2)TNRDMEPFA000100G多协议以太网处理灵活插卡板-40TNRD000EX5005路10GE以太网处理灵活插卡(支持1588v2)4.4.1 PTN69004.4.1 PTN6900设备常用单板设备常用单板名称指示灯颜色状态描述OFL指示灯红色亮，表示单板可安全拔出。RUN运行灯绿色每2秒闪一次（0.5Hz），表示系统处于正常运行状态。每秒闪两次（2Hz），表示系统处于告警状态。Link/ACT绿色常灭，表示链路没有连通。常亮，表示链路已经连通。闪烁，表示有数据收发。业务板指示灯状态和含义:现网常用单板:五、波分设备介绍药山5二太平市县北环波分一、二平面（80X10G）商河东八里济阳盛唐巷4市县东环波分一、二平面（80X10G）开发区南8章丘6层章丘4层盛唐巷4长清玫瑰酒家平阴五峰开发区南6市县西环波分一、二平面（80X10G）药山3图例图例:OSN6800设备OSN8800设备开发区北楼7层 目前济南市县OTN具备2个平面，每个平面具备东环、西环、北环覆盖五个县区。主要承载了CMNET业务、PTN链路、集团专线业务；主备业务由两个平面承载，保证了业务的安全性。五、OTNOTN网络5.1 OptiX OSN 6800设备设备6800可以应用于长途干线、区域干线、本地网、城域汇聚层和城域核心层。OptiXOSN6800支持点到点、链形、环形、网状等组网方式，并可以与其他WDM、SDH/SONET设备共同组网，实现完整的城域传送解决方案。5.1 OptiX OSN 6800设备设备400mm(H)(9U)486mm(W)290mm(D)；高集成度ETSI300/600或23机柜容纳4子架。单子架21个槽位，其中17个通用OTU槽位；支持80波40GDWDM,支持18波CWDM；支持无电中继5000km，单跨:1*52dB（等效200km）；支持集中交叉，支持智能特性，交叉、主控、电源双备份Dust FilterFan UnitsIU#9IU#10PIUAUX2。2mEFI Area5.1 OptiX OSN 6800设备设备槽位说明：槽位说明：1.IU1-8;IU11-17：OTU槽位，兼容OADM、OA单板，IU1-2，IU3-4，IU5-6，IU7-8，IU11-12，IU13-14，IU15-16支持对板交叉，组成ADM应用；2.IU9-10：集中GE/ODU1交叉槽位，不插交叉板时支持OTU/OADM/OA；3.IU17和IU18：SCC主备槽位，备槽位IU17可支持OTU/OADM；4.SLOT19/SLOT20：双路48V电源接入；SLOT21：AUX槽位，网管和通信接口板。5.SLOT22：风扇板；SLOT23：辅助接口板，提供开关量等辅助接口。Fan Units Dust FilterFiber areaIU#16IU#15IU#14IU#13IU#12IU#11IU7IU#8IU#7IU#6IU#5IU#4IU#3IU#10/XCSIU#2IU#1IU#9/XCSSCC#18IU#17/SCCEFIAreaOptiX OSN 6800PIUAUXPIU5.2 OptiX OSN 6800单板单板OptiX OSN 6800OTN单板：支路类单板支路类单板TOG：8路GE业务处理板，实现8xGE4xODU1信号的相互转换。TN11TQX：4路10G支路业务处理板。实现以下信号的相互转换：4x10GELAN/10GEWAN/STM-64/OC-1924xODU2/ODU2e。TN12TDX：2路10G支路业务处理板，实现以下信号的相互转换：2x10GELAN/10GEWAN/STM-64/OC-1922xODU2。合波与分波合波与分波M40V：40波自动可调光衰减合波板（40-channelmultiplexingboardwithVOA）D40：40波分波板（40-channeldemultiplexingboard）线路侧线路侧FIU单板属于光合波和分波类单板，实现主光信道与光监控信道的合波和分波。FIU板的LINE1/LINE2外接光缆侧。主控单板主控单板SCC:OTN子架一般分为若干个。子架从0开始，可以根据主控SCC单板上的黄绿色指示灯确认子架号。例如，SCC指示灯为0时，表示当前子架为0子架。波分侧单板波分侧单板ND2，NQ2，负责将交叉板送来的数据映射到OTU2，并转换成符合ITU-TG.694.1建议的DWDM标准波长。同时可以实现上述转换过程的逆过程。5.3 波道设计图波道设计图设计图纸5.4 OptiX OSN 1800OSN1800网络：城域边缘全业务统一回传全业务，统一回传全业务，统一回传易扩展，粗密一体易扩展，粗密一体易部署，带内管理易部署，带内管理 一切地点皆可（室外柜、壁挂、桌面、机柜、抱杆）一切地点皆可（室外柜、壁挂、桌面、机柜、抱杆）G.709 OTN带内管理，没有内管理，没有DCN也可以管理也可以管理板卡板卡C C、DWDMDWDM通用，可通用，可扩展至展至400G400G（10G10G4040波）波）8 8台台设备堆叠。堆叠。2U2U可接入可接入60G60G，或，或8 8波双向波双向带保保护10G10G以下板卡，内嵌以下板卡，内嵌 1+11+1 保保护1010Mbps10Gbps Mbps10Gbps 全全业务业务接入，接入，3G/LTE,DSL,LAN,FTTx,3G/LTE,DSL,LAN,FTTx,SANSAN，大客，大客户专线业务统户专线业务统一回一回传传PON over OTNPON over OTN：GPONGPON传传送送5 50
