医院网络工程建设方案书.doc

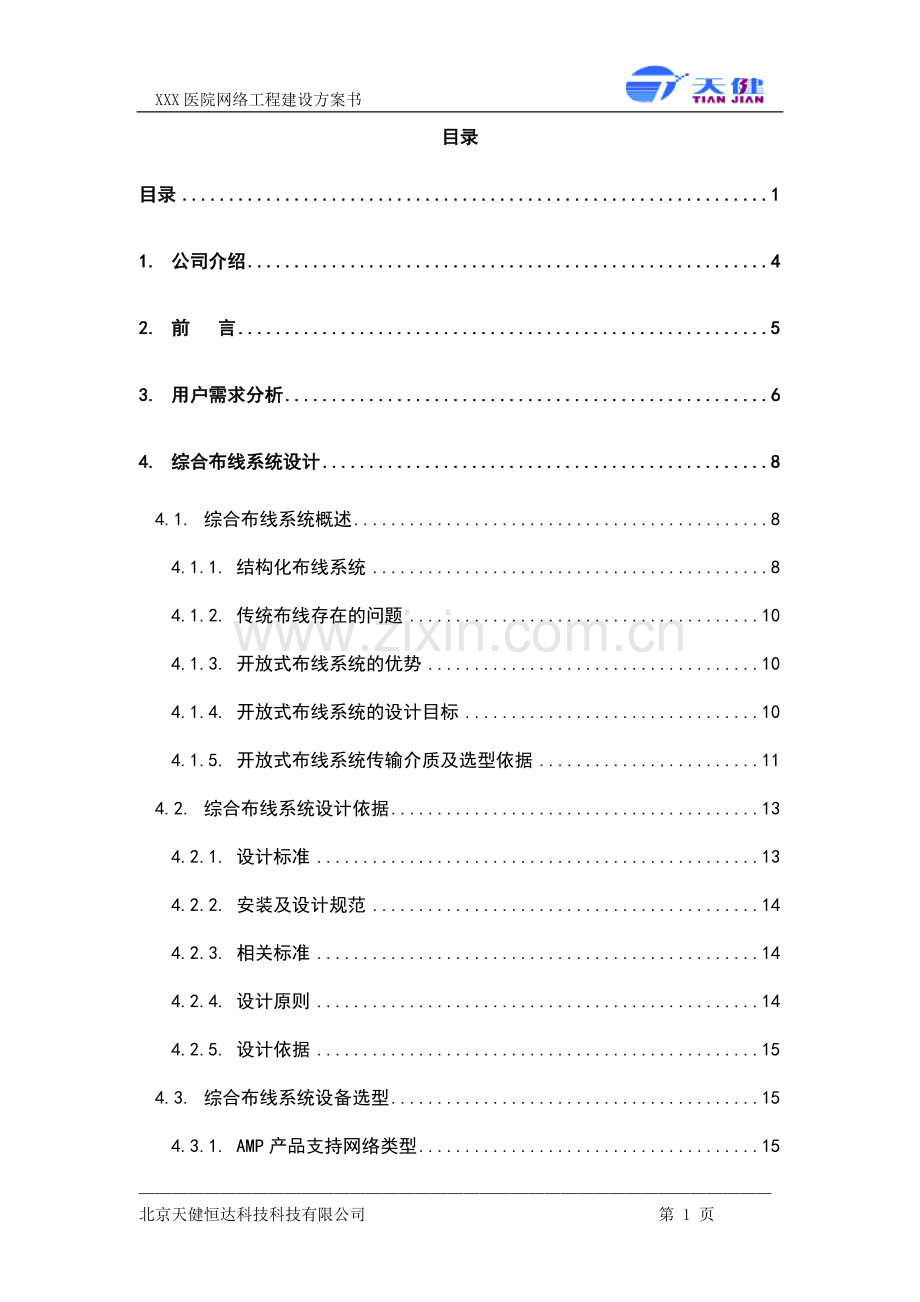

XXX医院网络工程建设方案书 目录目录11.公司介绍42.前 言53.用户需求分析64.综合布线系统设计84.1.综合布线系统概述84.1.1.结构化布线系统84.1.2.传统布线存在的问题104.1.3.开放式布线系统的优势104.1.4.开放式布线系统的设计目标104.1.5.开放式布线系统传输介质及选型依据114.2.综合布线系统设计依据134.2.1.设计标准134.2.2.安装及设计规范144.2.3.相关标准144.2.4.设计原则144.2.5.设计依据154.3.综合布线系统设备选型154.3.1.AMP产品支持网络类型154.3.2.AMP先进布线系统154.3.3.AMP先进布线系统特点164.3.4.AMP布线产品特色174.4.综合布线系统方案设计184.4.1.XXX医院网络主干示意图184.4.2.系统设计目标184.4.3.系统与应用的独立性和相互关系194.4.4.设计方案总体构想204.4.5.综合布线的组成204.5.系统解决方案224.5.1.工作区子系统224.5.2.水平干线子系统224.5.3.管理子系统234.5.4.设备间子系统244.5.5.建筑群子系统255.主机系统解决方案265.1.主机系统的总体目标265.2.系统设计指导原则265.3.系统业务量估算275.3.1.TPC-C及TPMC275.3.2.内存容量分析285.3.3.存储数据量分析295.4.IBM PC服务器主机系统方案设计305.4.1.主机系统305.4.2.系统安全性设计315.4.3.系统服务器的选型325.4.4.RAID SYS磁盘存储系统335.4.5.网络操作系统385.4.6.数据库系统405.4.7.Rose HA双机软件425.4.8.备份系统465.4.8.1.备份系统描述465.4.8.2.备份方案简述465.4.8.3.Veritas BackupExec备份软件475.5.UPS不间断电源505.6.工作站、打印机516.网络系统解决方案526.1.概述526.2.XXX医院网络规划示意图526.3.网络主干526.4.思科交换机选型536.4.1.中心交换机536.4.2.桌面接入536.4.3.连接方式536.5.思科WS-C3550交换机性能介绍546.6.思科2950系列工作组交换机596.7.思科PIX 515E防火墙626.8.网络设备管理637.机房设计建议方案657.1.设计和布局657.2.装修667.3.供电系统667.4.接地系统677.5.空调系统677.6.机房布线要点688.工程实施方案708.1.施工前的准备708.2.施工安排708.3.执行标准718.3.1.光纤的敷设准则718.3.2.垂直缆线的敷设728.3.3.水平缆线的敷设728.3.4.信息插座及配线架的施工728.4.工程实施738.4.1.工作区的布局738.4.2.水平区管线738.4.3.设备间环境要求及设备连接748.4.4.电源748.4.5.电气防护及接地748.5.系统测试758.5.1.测试标准758.5.2.测试项目759.工程竣工与验收769.1.服务支持体系769.1.1.综合布线材料质量769.1.2.工程质量769.2.培训769.2.1.免费培训769.2.2.培训内容769.2.3.培训师资7710.附件781. 公司介绍天健公司是国家高新技术企业和软件产品出口企业，成立于1993年。是国内最早从事医学信息数字化开发研制的专业软件企业之一。作为行业先锋，天健公司汇集大批优秀的工程技术人员，密切关注医院信息化的国际最新动态，始终掌握行业核心技术，拥有自主知识产权，不断开拓创新，其技术一直居于行业领先地位。2002年底天健公司与解放军总后卫生部签订了合作开发“天健HIS” 的协议，该系统成为“军字一号”工程（地方称“军惠医院信息系统”）的升级版本，作为“军字一号”系统的唯一升级后的地方版本，天健公司独家拥有“天健HIS”的地方版权、使用权和推广权。2002年10月，天健公司在第三军医大学西南医院实施的PACS工程圆满验收，标志着国内规模最大、功能最完善、业务覆盖面最广的全院级Full-PACS正式开始运行。2001年底天健公司与解放军总后卫生部合作开发“天键PACS”，天健公司成为解放军总后卫生部PACS建设指定合作单位，承担军队医院PACS的工程建设。2000年初，天健公司在解放军福州总医院实施的Full-PACS，在国内首次成功实现了PACS与HIS的完全融合。 “天健PACS”被国家科技部列入2001年国家级火炬计划。天健放射信息管理系统（RIS）列入国家科技部2002年重点产品推广项目。“天健HIS” 被国家科技部列入2002年国家级火炬计划。天健公司的医学数字化系列产品已经在卫生部北京医院、北京小汤山医院、中国中医研究院附属广安门医院、中南大学湘雅医学院附属第一医院、华中科技大学同济医学院附属同济医院、哈尔滨医科大学第一附属医院、河南省肿瘤医院、中国人民解放军总装备部306医院、解放军总医院、第三军医大学附属西南医院、解放军福州总医院、解放军251医院等近千家医院应用。“天健HIS”是中国的医院信息系统经过近20年探索、发展的智慧结晶，其网络化、集成化程度高，可实现与PACS、LIS、RIS的完全融合（广义HIS），是行业的精品工程，必将对中国医疗卫生信息化建设产生积极深远的影响。2. 前 言在当今社会中，信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。九十年代将是INTER-NETWORKING（网联机器），CLIENT/SERVER和多媒体整合的年代。现在“网联机器”的概念代替了“机器网联”的传统概念。也就是说，当一个企业，一个政府部门，在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上，从根本上上避免了“机器联网”造成的开放性不良的被动局面。因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。因此，我们为贵方设计的综合布线系统选用了著名的AMP公司综合布线系统。其布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。总之，在高品质的综合布线系统支撑下，XXX医院将是一个既投资合理又拥有高效率的舒适、温馨、便利的办公环境，同时也具有长远的系统灵活性。承蒙贵方给予我们为XXX医院提供综合布线和HIS系统方案设计及服务的机会，我公司甚感荣幸并深表谢意。我们将本着诚挚严谨的竞业精神，依据贵方的需求，凭借我们成熟的技术提供综合布线系统方案，供贵方审阅。3. 用户需求分析XXX医院是XX市的一家三级甲等医院，占地面积11.2万平方米，固定床位800张，日门诊量达到1500人次，年门诊量近百万人次的大型医院，医院现在只有简单的HIS系统，仅能满足门诊挂号、收费和住院收费的简单要求，随着整个社会信息化进程的发展，实现医院的全院联网已经变得日渐紧迫，医院现在的系统已经不能满足业务的要求，所以迫切需要有一套成熟的信息管理系统来满足医院的要求，根据医院的这个情况我们设计了本方案。医院这次信息化的总体目标是建立以财务科为汇总中心的经济核算分析体系，以病案统计为汇总中心的医疗信息分析系统，实现以医院院长监控查询为中心，以临床业务、科研、管理和综合办公为重点，以病人信息流转为主导的集远程医疗、教育、无纸化办公为一体的稳定、安全的医院信息系统。北京天健公司是医疗行业非常著名的公司，专注于大中型医院的信息化建设，目标是实现医院的数字化、现代化，公司现在有HIS、PACS、LIS、RIS和OA等信息系统，有多年的医院信息化建设的经验，在全国有非常多的成功的案例，天健军卫医院信息系统也能够充分满足医院的各种需求。我们认为医院信息系统就好比高速公路上奔驰地汽车，需要车和路的良好配合才能发挥出最佳地性能。计算机网络硬件的建设就好比高速公路，软件就好比奔驰的汽车，所以计算机网络系统的建设也就非常重要。这次XXX医院的网络化建设的目标是以信息技术为手段把分布在不同地点的现有资源迅速组合成为一种没有时间空间约束，靠电子手段联系的统一指挥的系统，以实现医疗、教学、办公、科研、预防、保健和管理的现代化。将来医院的HIS管理系统和PACS影像系统是医院的关键业务，需要不间断为病人提供服务。即使发生短暂的业务中断，也会导致难以估量的经济和名誉损失。可能会导致业务系统中断的原因包括：系统硬件故障，应用程序或操作系统出错，人为错误，电脑病毒以及自然灾害等等。因此，如何有效地建立一个高可用的运行环境，保证系统在上述故障发生时，还能正常地提供业务服务，这对于企业的关键业务处理系统，显得尤为重要。要建立高可用的计算机处理系统，首先在硬件上要做到各部件的冗余，多台计算机组成冗余系统，使得应用系统在任何软硬件单元发生故障时，能够稳定可靠地运行。在网络建设方面，设备要选择具有一定扩展性的产品，能够充分满足医院的HIS、LIS、PACS系统以及将来的OA、远程教学、视频会议、监控等需要，在未来的几年内网络设备能够满足一定规模发展升级的需要。网络技术选择成熟超前的技术，产品选择性价比高，信誉好的知名品牌。综合布线考虑将来业务发展的需要，建议采用高性能的传输介质，室内采用超五类双绞线，室外采用多模多芯光缆。信息点的位置和数量考虑全面，避免将来二次布线带来的重复性投资和对建筑物的损坏，影响美观等。此外，在高可用系统设计时，还需考虑下述关键点：应用系统，主机/部件间的切换是非对用户透明故障发生时，是否需要人为干预切换的速度如何配置是否简单方便，易于管理 与操作系统、应用程序是否能密切配合针对以上的种种考虑我们提出了以下完整的医院信息系统解决方案供医院参考。4. 综合布线系统设计4.1. 综合布线系统概述综合布线系统是现代通讯领域高科技的结晶。它为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线的面貌，为现代化的大厦能够成为智能型的楼宇奠定了15年不需改变的线路基础。“综合布线系统”是利用光纤，双绞线和其它高品质的元器件，把电话，计算机网络，图像，影像，安全报警，监控系统，建筑自动化管理系统所需的各种专用布线系统集成为一套完整的布线系统。这种开放式布线系统大大增加了灵活性、对用户需求变化的适应能力，便于维护，有利于新技术的采用并可大大减少人力、财力的花费。综合布线是一种结构化布线系统，它的设计与应用和厂商无关。一个开放式布线系统的主要特点是所有工作区插座总是星型连接到某一分点上，采用一种传输介质与硬件相结合方法，以适应任何网络应用要求。采用国际标准的综合布线系统的优势：（1）、综合各个系统统一布线，提高全系统的性能价格比。（2）、具有开放性和灵活性，这种布线系统是与应用和厂商无关，所以网络及设备变动时不需要重新布线，可根据用户的不同需求进行随时改变和调整。（3）、由于所有插座均是相同的，个别移动时不会影响基本布线系统，因此大大减少管理人员维护的工作量及费用。（4）、将网络交换机放置在一个集中点，便于检测和隔离布线或网络中的问题，而无需中止网络其它部分的运行。4.1.1. 结构化布线系统目前，计算机技术、通讯技术、网络技术正在以前所未有的速度飞速发展。这些高速发展的新技术带动人类步入了计算技术发展的新时代网络时代。信息传输的高速、安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出更高的要求。如何适应当前及将来网络技术飞速发展对建筑物布线的挑战是我们在大楼设计建设之初，就要认真考虑的课题。一般来讲，一座大楼的生命周期要远远长于计算机、通讯及网络技术的发展周期。因此大楼内采用的通讯设施及布线系统一定要有先进性（超前性），力求高标准，并且有很强的适应性、扩展性、可靠性和长远效益。综合布线系统是一个高速度大容量的信息传输网络，可集语音、数据、图形图像及视频于一体。综合布线系统运用当今世界上先进的布线技术，提供结构化的布线，其开放性、灵活性、可靠性和安全性保证了建筑物在使用期间无需重新布线就可以满足现在乃至将来网络和通信技术的发展要求。通常的综合布线系统主要针对话音和数据。开放式布线系统就是以满足所有通信、电子设备在现在和将来布线需求为主要目标，而发展起来的一种整体并开放的配线系统，它不仅能为大楼提供电讯服务，还能够提供通信网络服务，安全报警服务，监控管理服务，是大楼实现通信自动化、办公自动化和大楼自动化的基础。随着现代通信网络技术的迅速发展，高速以太网，FDDI网等的普遍使用，特别是千兆以太网的普遍使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当宽的频带，相当高的传输速度，如155MB/秒，622MB/秒甚至2.5GB/秒等，以及高灵活性。开放式布线系统采用模块化设计，易于配线上的扩充和重新配置，在物理结构上，采用分级的星形分布，以利于数据的采集及信息的传递。它能以最好的性能价格比来适应未来1000M以太网的要求。开放式布线系统支持的设备品种繁多，在使用时相当灵活，外观及布局上也适应整个环境，简洁、美观，如在一个房间内，要考虑工作人员的数量，采光情况，工作习惯等多种因素，设置多个标准接口，即 8芯 RJ45接口。布线系统采用的设备皆为专用设备，包括传输媒介 ( 双绞线、光纤 )、配线箱( 电缆配电 箱、光缆配线箱、连接器)、标准信息插座、插头、适配器、电子保护器装置以及专用的安装工具、检测工具等等。开放式布线系统采用的传输介质通常包括双绞线和光纤。双绞线包括非屏蔽双绞线（UTP）及屏蔽双绞线（FTP）。 UTP 是目前开放式布线系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；FTP 具有对外界信号的抗干扰能力和对其传输的信号的保密能力，尤其适合使用在安全性要求很高和设备很多的环境中，例如机场、银行、通讯等信息保密需要程度较高的部门，但此类系统的造价较高；光纤作为传输介质具有传输速率高，保密性好，扩展性强等优点。4.1.2. 传统布线存在的问题 对于一座建筑物，它是否能够在现在或将来始终具备最先进的现代化通讯和管理水平，最终要取决于建筑物内是否有一套完整、高质和符合国际标准的布线系统。在传统布线系统中，由于多个子系统独立布线，并采用不同的传输媒介。这就给建筑物从设计和今后的管理带来一系列的弊端。A、各专业设计，在线路路由上过多的牵制，线路管道错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。B、在布线时，重复施工，造成材料和人员的浪费。C、各子系统相互独立、互不兼容，造成使用者极大的不便。D、设备的改变、移动都会导致布线系统的变化，或者说不具备开放性和灵活性。E、难于维护和管理，最终用户无法改变原有的布线以适应各自的需求。F、很难扩展，或在扩展时给原建筑物的美观造成很大的影响。4.1.3. 开放式布线系统的优势A、综合各个系统统一布线，提高全系统的性能价格比。B、具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统不须改变。C、设计思路简洁，施工简单，施工费用降低。D、在1520年充分适应通讯和计算机网络的发展，为进今后办公全面自动化打下了坚实的线路基础。E、大大减少维护管理人员的数量及费用。F、可根据最终用户的不同需求进行随时的改变和调整。4.1.4. 开放式布线系统的设计目标实用性-实施后的通信布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。灵活性-系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通讯，语音通讯，自动控制设备之联接都不受或极少受物理位置和这些设备类型的限制。模块化-布线系统中，除去敷设在建筑内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。可扩充-由于所有基础设施（材料、部件、通讯设备）都采用国际标准，因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中去。先进性-布线系统适应日益广泛的数据通信和应用，符合业界的发展趋势，从而保护用户在缆线及网络系统上的投资以及运行在其上的应用。经济性-在满足应用要求的基础，尽可能降低造价。标准化-严格按照EIA/TIA568A及ISO/IEC11801标准设计系统，并连接众多满足国际网络标准的网络设备。如 IEEE802.3，IEEE802.5，IEEE802.12等。4.1.5. 开放式布线系统传输介质及选型依据 一个好的综合布线系统需要考虑的，最重要的部分就是传输介质，介质直接影响带宽、传输速度和质量。目前通常使用四种传输介质： STP、UTP、FTP、光缆。STP一种全屏蔽电缆，具有较高的容量和较好的抗电磁干扰特性，过去曾广泛地用于数据传输。但是它的成本高且施工难度大。UTPUTP定义成非屏蔽双绞线，它对电磁干扰的唯一防护就是双绞线的平衡特性。FTP一种新的布线系统标准，这就是FTP屏蔽双绞线。它在四对双绞线外面包着一层铝的屏蔽层，通过屏蔽层和双绞线的平衡特性共同抵抗电磁干扰。FTP结合了STP的技术优点和UTP易于安装的特性，是性能比较好的一种传输介质。光缆容量大，抗干扰性强，在宽带通信中得到广泛的应用。因价格相对较高目前多应用于垂直干线子系统。目前衡量一个布线系统的标准主要有：国际标准ISO/IEC IS 11801北美标准EIA/TIA568欧洲标准EN 50173目前标准中规格较高的是欧洲标准EN 50173。它更加强调满足环境保护的要求，以及对人的健康和安全的影响。由于网络技术的迅猛发展，对于综合布线系统的传输能力提出了速度更快、带宽更宽的要求。新的网络协议和应用不断涌现，对现行的综合布线系统的标准也提出了新的要求。 目前E级布线产品，也称为6类布线产品，可以支持目前存在的和出现的所有应用系统。一般来讲，屏蔽双绞线比非屏蔽系统的抗干扰性能提高40db左右。设计一个布线系统要考虑以下几个方面的因素：A.当前及今后几十年网络发展对布线系统的要求高速化：如 100 Mbps、155 Mbps、622 Mbps、 100 BASE-T、100 BASE-VG、 ATM、千兆位以太网、 FDDI、 CDDI等。可靠性：随着网络的规模越来越大，及人们对网络的依赖越来越高，要求布线系统有更高的可靠性。B. 布线系统环境电磁场干扰环境日益恶化电台、电视台、各种移动电话、BP 机、工业用电等的日益增多而使电磁干扰日益恶化。C.布线系统应具有较长的生命周期15年20年或更长的生命周期。D.更换布线系统的困难性 困难大投资大 影响大 作为面向二十一世纪的工程，一座集成当代最新网络技术、通信技术、控制技术成果的智能化医院，拥有先进的通信系统和计算机系统，为保证这些系统能够安全、可靠、灵活地运行，满足用户不同的使用要求，大楼中需采用综合布线系统。我们认为在目前通讯技术的迅猛发展和传输手段日益多样复杂的今天，建设面向未来的布线系统应采用工艺较先进的方案和产品，才能够保证各应用系统数据传输的可靠性、安全性和环保要求，以及将来的兼容与可扩展性。总之，综合布线系统的设计是一项技术性十分强的综合设计，它必须全面考虑业主的需求以及未来技术发展的需要，具体设计时，根据需求按照国家设计规范选用不同的电缆、电缆组合、信息插座、适配器及布线路由，对每一个子系统进行综合的考虑及独立的设计，既不能产生瓶颈，又不能有过多的冗余。整个系统设计既需要考虑性能价格比，又要充分考虑未来的需求，综合布线不同于目前的电话通讯线路与计算机线路的简单相加，它是将整个大厦的通讯线路融为一体，以便用户能更方便地利用通讯线路享受到现在与未来的多种服务。4.2. 综合布线系统设计依据本设计依据XXX医院信息系统建设的要求，并遵循以下各项国际、国内标准和准则。4.2.1. 设计标准n 建筑智能化系统设计标准（DBJ 13-32-2000）n 建筑与建筑群综合布线系统工程设计规范 GB/T50312-2000n 建筑与建筑群综合布线系统工程施工及验收规范 GB/T50312-2000n 邮电部颁发的中华人民共和国通信行业标准YD/T926-1997n 中国民用建筑设计规范 JGJ/T16-92n EN 50173（欧洲布线标准）n EMC（欧洲电磁兼容性标准）n ISO/IEC 11801（国际布线标准）n EIA/TIA 568A（美国布线标准）n TIA/EIA 569（北美建筑通讯线路间距标准）n ANSI FDDI（美国国家标准：分布式光纤数据接口）4.2.2. 安装及设计规范EIA/TIA 606CECS 89:97市内电话线路工程施工及验收技术规范中国建筑电器设计工业企业通信设计规范4.2.3. 相关标准CECS 31.91、GB14823.1、GB13381、GB14823.2、ISO9000安普综合布线设计准则4.2.4. 设计原则模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便管理、调整和使用；先进性：系统要有一定的超前性，不但能满足当前的要求，而且要能满足将来进一步发展的要求；适用性：能够在现在和将来适应技术的发展，满足办公、会议的管理和使用功能要求；开放性：系统完全满足国际上对开放式系统定义的原则：具有互操作性、可伸缩性和可移植性；灵活性：布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备，如计算机、打印机、多媒体终端；扩充性：布线系统应是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去；管理性：统一考虑计算机网络通信、ISDN综合业务服务，对所有的网络通信设备（路由器、交换器、集线器、桥接器等）、ISDN网络终接设备（如NT1、NT2等）进行统一布局，最终实现对各种设备的易维护性、易管理性、易扩充和升级性；标准性：满足最新的国际标准和国家标准；安全性和可靠性：综合布线系统必须具有高度的安全性、可靠性和稳定性；经济性：在实现先进性和可靠性的前提下，达到较高的性能价格比；4.2.5. 设计依据本方案根据XXX医院院区平面图进行设计。4.3. 综合布线系统设备选型结合医院大楼和用户需求及其我们对该系统的性能价格比考虑，我们在本系统方案中推荐美国AMP公司的布线产品。4.3.1. AMP产品支持网络类型以太网、高速以太网(100Base-T,100Base-VG)千兆位以太网令牌环网ATMFDDI ISDN4.3.2. AMP先进布线系统AMP先进布线系统向用户提供了一套完整的、高质量的布线系统。它不但为用户当前的需求提供了灵活可靠的方案，更面向未来高速网络技术的发展对布线系统严格的要求，具有很强的适应性、扩展性、可靠性和长远利益。有关公司的专业测试实验室测试表明其完全符合最新国际标准ISO/IEC IS 11801、欧洲标准EN 50173及EIA/TIA 568A标准。应用它不仅可以使最终用户所使用的计算机网络系统和 IBM、HP等厂商的商业计算机系统构成一个完整的应用系统，而且使得整个系统维护简单，可靠性高。我们将综合布线系统设计成开放式结构，它能支持电话、计算机、会议电视等系统，实现线路和信息插座的互用，增强了灵活性，充分满足电话、数据等开放系统的传输标准要求，并具有一定的冗余。4.3.3. AMP先进布线系统特点A、兼容性AMP先进布线系统是一套全开放式的布线系统，它具有一套全系列的适配器，可以将不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞线，通过双绞线可传输话音、数据、图像、视频信号；采用光纤可远程高速传输数据，高清晰度图像信号，可支持目前所有数据及话音设备厂商的系统。B、全系列化AMP提供各种面向应用的有源和无源设备，能满足用户网络应用的不同需要。C、灵活性由于所有信息系统采用相同的传输介质，因此所有信息通道是通用的，信息通道可支持电话、传真、多用户终端、ATM网络工作站、以太网网络工作站及令牌环网工作站。所有设备的开通及更改均不需改变系统布线， 只需作必要的跳线管理即可；系统组网也可灵活多样，各部门既可独立组网又可方便地互连，为合理组织信息流提供了必要条件。D、可靠性AMP系统采用高品质的标准材料，以组合压接的方式构成一套高标准信息通道，每条信息通道都要采用专用仪器测试以保证其电气性能，系统布线全部采用物理星型拓扑，点到点端接，任何一条线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大方便，从而保证了系统可靠运行。更重要的是在复杂环境下，AMP的全程电磁干扰屏蔽系统为用户将来在更高的（ 100MHz及大于100MHz）的数据传输提供安全可靠的保证，同时也避免了并行传输线各信号之间的互扰，进而改善了整个系统的可靠性。E、先进性AMP具备极富弹性的布线概念，可能的条件下,采用光纤与双绞线混布方式，极为合理地构成一套完整的布线系统。所有布线均采用世界最新通讯标准，所有信息通道均按（ISDN）标准，采用八芯配置，通过屏蔽双绞线传输数据可达 155MHz。F、全程电磁干扰屏蔽采用FTP五类屏蔽双绞线，信息插口、跳线板均带接地金属外壳，并有良好的接地系统。G、免用工具的安装免工具、独特的可转动模块使得安装调试均可在前面板上进行，省时省力。 H、模块化适应于不同规模的综合布线环境， 可随用户的需要而增减（跳线板、跳线等）。4.3.4. AMP布线产品特色A、应用普遍的110系列布线产品，种类繁多、颜色丰富，便于管理和维护B、AMP 独特的免打线模块- 无需打线工具同时保证符合标准，屏蔽、非屏蔽、光纤布线系统任用户选择。C、提供符合 TIA/EIA 606 标准的各种管理附件。4.4. 综合布线系统方案设计4.4.1. XXX医院网络主干示意图4.4.2. 系统设计目标XXX医院布线符合最新国际标准，包括国际标准 ISO/IEC IS 11801、欧洲标准EN 50173及北美EIA/TIA 568A标准。充分保证计算机网络的高速、可靠的信息传输要求。实施后的大楼布线系统将是满足国际商业建筑标准的布线系统。并且，整个系统应当是实用的、灵活的、可扩展的、模块化的、可靠的。实用性 实施后的医院综合布线系统，其所有的子系统，诸如综合布线系统、数据通讯、语音通讯、都满足国际标准，具有良好的用户使用界面。并且，网络管理功能完善且方便使用。系统的选材，始终追求以实用为第一原则，不追求所谓的名牌产品，而是工程质量。高度灵活性 系统中的任一部分之联接都应是灵活的，即从物理接线、到数据通讯、语音通讯，自动控制设备之联接都不受或极少受物理位置和这些设备类型的限制。模块化 所有用于连接设备的接插件都是积木式标准件；不用很多有关这些领域的专门知识，就能够连接这些设备。可扩充 由于所在基础设施(材料、部件、通讯设备)都采用国际标准，因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中去。可靠性 系统中的各个部分都采用高质量的材料、组部件设备实现，并谨慎施工和测试，以保证各个环节都是可靠的。 适应现在和将来技术的发展。实现数据通信、话音通信和图像通信和图像传递。满足灵活应用的要求。即任一信息点能够连接不同的计算机终端或微机设备。有很高的抗电磁干扰特性，具有高可靠性。4.4.3. 系统与应用的独立性和相互关系实施后的布线系统，无论各楼布线，还是主干网布线，都应该是星型结构。商用建筑物布线系统标准EIA/TIA568也规定，使用星型结构的物理布线实现各种形式的网络逻辑拓扑结构；即无论将来网络技术如何发展，其局部网络的拓扑结构都是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线之灵活变换，便可以实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/Token-Ring，X3T9.5 TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构。位于稍高层次的网络层、传输层(见ISO/OSI七层协议描述) 如TCP/IP、XNS、DECnet Phase IV/V、SNA或Apple TALK II与物理布线本身独立。至于更高层次的网络应用软件(如ARPA、Windows NT等)以及网络管理软件(如HP Open View、IBM Net Vies、Cabletron Spectrum等)与布线系统也独立。同时，网络技术的发展，也要求建筑物的物理布线具有灵活性，能够考虑到现在和未来(中期、长期)的应用技术水平。网络系统本身应当分步实施，其原因是多方面的：应用的要求，财政预算上的限制，网络设备生产国出口许可证的限制，将来技术发展的考虑，而这种分步实施在技术上体现的层次不同。那么，对楼内物理布线本身，不必更多地考虑到网络的逻辑结构，更不需过多考虑网络服务和网络管理软件，这是物理布线以后的，问题也就是说结构化布线系统具有与应用的独立性。无论在什么样应用环境的布线系统中， 都大约有60-70的钱是花在计算机网络布线系统上的；布线系统60-80的跳线变化是有关计算机网络的。因为，人员的变化、企业业务的变化或更新、计算机技术的迅速发展和信息革命对各行各业的加速影响，要求第一个要解决的问题就是网络，问题而布线必须适应网络的这些变化。所以说，综合布线系统应由富有经验的计算机系统集成公司承担，并由网络工程师来设计和实施。4.4.4. 设计方案总体构想n 考虑到信息时代技术的飞速发展，建议一次布线到位，水平线采用超5 类非屏蔽双绞线UTP，用于传输数据、话音等，其数据传输速率可在100米范围内达到 100M。n 由于水平线全部采用相同的超5类非屏蔽双绞线，信息出口可以灵活地更换设备，通过在配线间跳线操作便能改变出口作数据或语音传输使用，而不受传输介质的影响。n 这种布线方式扩展性好，性能可靠，具有超前意识，又具有实用价值， 对于今天和明天的发展，该方案是较好解决方案。4.4.5. 综合布线的组成本综合布线系统包括工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、配线间子系统五个子系统。它是一个模块化的、灵活性极高的建筑布线网络。它能方便地连接话音、数据、图像设备与装置，以满足不断变化的使用者的需要，同时又减少与降低建筑物生活圈内的花费。 整个系统将计算机网络纳入到一个统一的综合布线系统内，通过一次设计、一次安装，在一套设备内完成建筑物内系统的布线。本系统由不同系列的部件组成，包括：传输介质、连接器、插座、插头、传输电子线路。 我们设计一个综合布线系统的出发点，一般来讲主要依据用户使用功能的定位和应用发展前景。我们认为本院的信息化程度高，应用系统对高速率、高可靠性的要求也不同于一般的办公楼，且本身其面向的用户层次也较高，所以对我们设计安装的要求则更进了一步。A、主干设计：干线子系统由连接主设备间至各层配线间之间的干线电缆构成，其功能主要是把各分层配线架与主配线架相连。B、工作区子系统安排根据用户的要求，工作区的插座面板采用桌面型安装盒，提供标准RJ-45出口。电脑终端通过 RJ45标准跳线可方便地连接到信息插座上。C、水平干线子系统由连接各办公室内的信息插座至各层配线间之间的线缆构成，均为点到点端接,线缆敷设在预先设计好的桥架及线槽中。D、管理子系统管理子系统是由配线间中的电缆、跳线、跳线面板、光缆端接面板等组成，主要负责信息通道的统一管理。每个配线间均设有19”的机柜，用于安装跳线架，并留有剩余空间以便安放网络交换设备。 E、设备间子系统主设备间根据医院的实际情况设在医院的计算机中心，内部设有1套19”标准开放式机架，是整个布线系统主干的汇总点。F、建筑物设计要求线槽、管线以及暗装接线盒均按有关电气规程进行安装。配线间应尽量保持室内无尘土，通风良好，室内照明不低于150LUX, 应符合有关消防规定, 室内应提供UPS电源配电盘, 以保证设备运行及维护供电, 每个电源插座容量不少于300W。4.5. 系统解决方案4.5.1. 工作区子系统由信息插座和延伸到工作区终端设备处的连接电缆及适配器组成。通过标准的RJ45插座既可以连接数据终端以及其它传感器和弱电设备。在本项目的设计中，XXX医院均按实际要求进行设计；各个房间均采用单口或双口信息面板，提供数据信息接口，信息插座根据需要选择采用桌面型或者墙上型安装盒。对计算机中心根据房间面积（约每10m2布置1对信息点）和用途，确定信息插座的位置及多少。设备及材料：选用AMP公司的各种颜色各种长度的软跳线，附防尘盖的信息模块，86*86国标面板。根据医院提供的信息统计的信息点数量和打印机安排：区域信息点工作站窄打宽打票打彩打门诊大楼住院楼机关楼药剂楼传染楼合计4.5.2. 水平干线子系统由每个配线间设备至信息插座的线缆组成。考虑到本建筑物目前使用需求以及未来的扩展能力，又由于水平线一旦安装完成，更换非常不便， 因此在本项目中建议普通科室的水平数据、语音传输介质全部采用了超5类八芯非屏蔽双绞线，至每个信息插座均为4对双绞线；它可以传输各种72V以下直流电压和相应频率以内的弱电信号，包括电话、计算机数据、和各种弱电传感器信号等等。水平布线设计和安装要求：4.5.3. 管理子系统它是水平系统的终端，可以包括用于连接主干的
