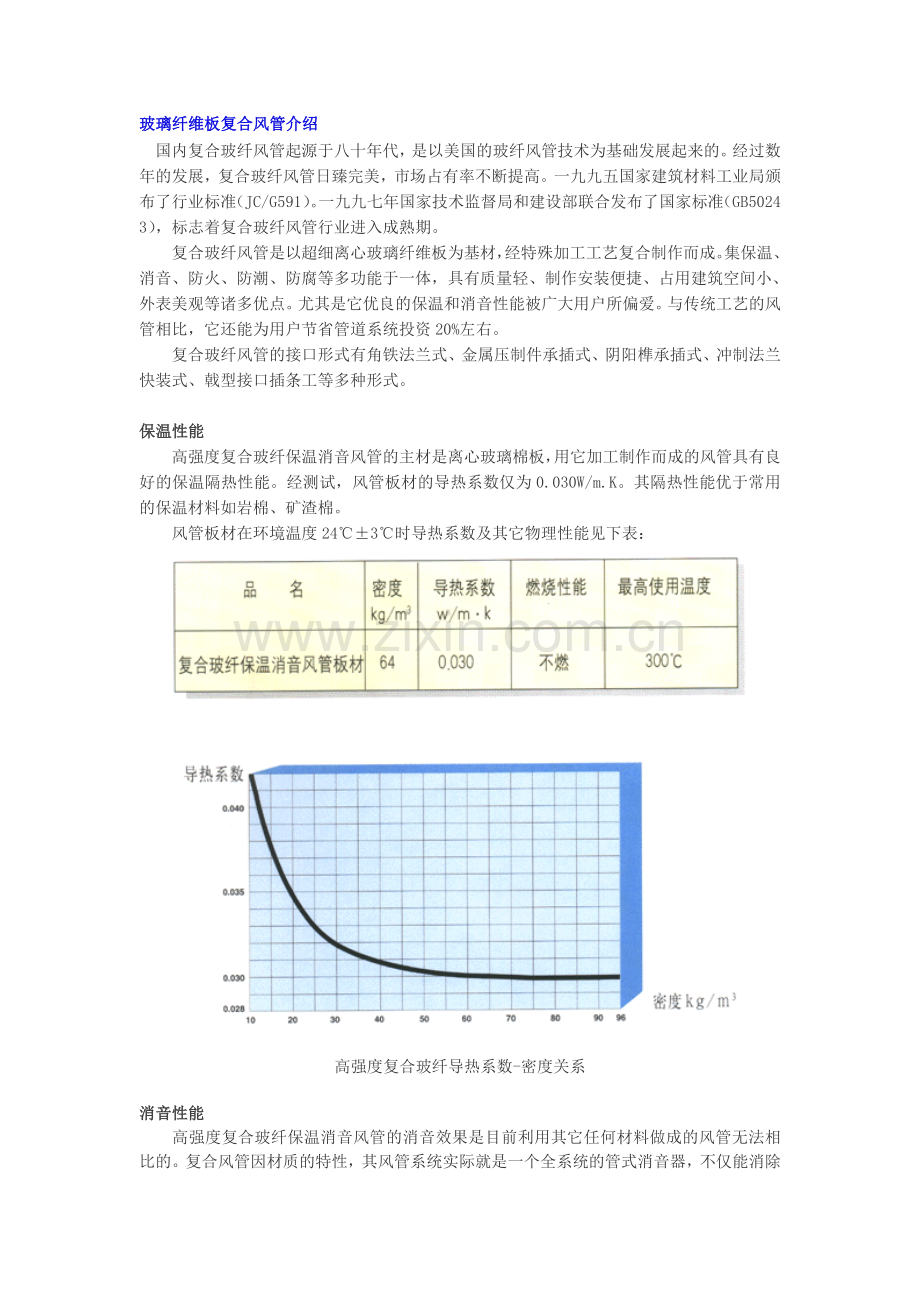

玻璃纤维板复合风管介绍
　国内复合玻纤风管起源于八十年代，是以美国的玻纤风管技术为基础发展起来的。经过数年的发展，复合玻纤风管日臻完美，市场占有率不断提高。一九九五国家建筑材料工业局颁布了行业标准（JC/G591）。一九九七年国家技术监督局和建设部联合发布了国家标准（GB50243），标志着复合玻纤风管行业进入成熟期。
　　复合玻纤风管是以超细离心玻璃纤维板为基材，经特殊加工工艺复合制作而成。集保温、消音、防火、防潮、防腐等多功能于一体，具有质量轻、制作安装便捷、占用建筑空间小、外表美观等诸多优点。尤其是它优良的保温和消音性能被广大用户所偏爱。与传统工艺的风管相比，它还能为用户节省管道系统投资20%左右。
　　复合玻纤风管的接口形式有角铁法兰式、金属压制件承插式、阴阳榫承插式、冲制法兰快装式、戟型接口插条工等多种形式。

保温性能
　　高强度复合玻纤保温消音风管的主材是离心玻璃棉板，用它加工制作而成的风管具有良好的保温隔热性能。经测试，风管板材的导热系数仅为0.030W/m.K。其隔热性能优于常用的保温材料如岩棉、矿渣棉。
　　风管板材在环境温度24℃±3℃时导热系数及其它物理性能见下表：

高强度复合玻纤导热系数-密度关系

消音性能
　　高强度复合玻纤保温消音风管的消音效果是目前利用其它任何材料做成的风管无法相比的。复合风管因材质的特性，其风管系统实际就是一个全系统的管式消音器，不仅能消除机械噪声，而且能消除空气动力噪声。风管系统中不需要另外安装消声器和消声弯头，为您节省了宝贵的建筑空间和资金。经中国空调设备监督检测中心声学试验室外测试，消音效果非常理想。

防火性能
　　制作高强度复合玻纤保温消音风管的材料是选用离心玻纤棉板、玻璃纤维布、铝箔等各种A级不燃性材料复合而成的。复合用的粘接剂是防火粘合剂。因此，成品风管具备合格的防火性能。经消防科学研究所燃烧性能测试，认定为A级不燃性材料。

耐压性能
　　复合玻纤保温消音风管的承压强度是设计人员和用户关心的重要参数，也是各生产厂家着力解决的难题之一。经过多年的总结，形成了一整套的风管加工制作和风管加固方法，使各节风管幸免形成一个独立的整体。保证受到风压时不产生明显变形。风管的四边角除有包角外，根据截面的不同，在风管外部增加横向的加固扁铁或角钢。对于呈宽、扁截面的风管则设计了一种工字形支撑，特别适用于随负压的回风管和新风管。在通常情况下，风管在随1500pa压力时四壁无明显变形，风管中心位移量不大于1%。

漏风量
　　高强度复合玻纤保温消音风管在制作成型 过程中全部用防火粘合剂粘接。安装时风管接口处均匀垫上密封胶条。管壁穿孔时涂以密封胶密封，使风管形成完全封闭的空间。经国家空调设备监督检测中心测定，风道系统整体漏风量不大于2%。

沿程阻力
　　高强度复合玻纤保温消音风管的绝对粗糙度经国家空调设备监督检测中心测定为0.22mm，比光滑金属风管沿程阻力增加10%左右，如扣除消声器产生的局部阻力因素，使用高强度复合玻纤保温消音风管后阻力总和同金属风管相比，实际不增加阻力损耗。因此对原已设计的金属风管系统在改用复合玻纤风管时，风机与各项参数可以不变。对于设计直接选用复合玻纤风管的，风管的沿程阻力可按以下公式计算。
　　R'=R（KV）0.25pa/m
　　R'-复合玻纤保温消音风管的沿程磨擦阻力（pa/m）
　　R-标准空气状态下光滑风管的沿程阻力（pa/m）
　　K-复合玻纤保温消音风管内壁绝对粗糙度（mm）
　　V-风管中空气流速（m/s）

防玻纤飞散性能
　　防止玻纤脱落是复合玻纤保温消音风管的另一项重要指标。做法是：在风管内表面以专门研制的防火粘合剂复合玻璃纤维布密闭屏障层，使风管内部的纤维固化并得到屏蔽。在风管两端面百分之百包裹起来，安全杜绝纤维端口处飞散的可能。经中国预防医学科学院环境卫生与卫生工程研究所测试，在风速20m/s条件下，无纤维脱落。

防潮
　　高强度复合玻纤保温消音风管，当空气的相对湿度在86%以下时，吸湿率不大于1%，憎水率大于98%。对于湿度较高的空气系统，如纺织厂、室内泳池等，在风管内层增加防水层，完全可以满足设计和使用要求。

注意事项：
　高强度复合玻纤保温消音风管壁厚一般为25mm，如有特殊要求也可以制作壁厚15mm至40mm范围内的其它规格风管。
　　因风管壁厚及加工工艺的原因，风管展开面积应以风管外径展开尺寸计算，比薄壁金属风管展开面积略有增加。其展开面积计算公式为S=2（a+b）L+8tL，式中：
　　S-所求风管段面积
　　a-钜形风管内径小边长
　　b-钜形风管内径小边长
　　t-风管壁厚（一般25mm）
　　L-所求风管段长度
　　高强度复合玻纤保温消音风管不适应在室外环境中使用或做为浴室外排气和除尘风管用。
　　高强度复合玻纤保温消音风管产品执行以下标准：
　　GB/T13350-中华人民共和国国家标准《绝热用玻璃棉及其制品》
　　GB50243-中华人民共和国国家标准《通风与空调工程施工及验收规范》
　　JC/T591-中华人民共和国建材行业标准《复合玻纤板风管》
　　JC469-中华人民共和国建材行业标准《吸声用玻璃棉制品》
　　Q/BV001-北京柏莱斯通风设备有限公司企业标准《复合玻纤保温消音风管》

中克消音玻纤复合风管产品性能指标
厚度
20mm
导热系数
<0.025w/(m..k)
密度
45~55Kg/m3
管道摩擦阻力系数
0.0135
抗压强度
≥200KPa
阻燃性能
难燃B1级
尺寸稳定性
+/-0.5%

性能对比表
风管种类
比较项目
无机玻璃钢
保温风管
铝箔复合
玻纤板风管
薄钢板保温
金属风管
消声玻纤复
合风管
导热系数
w/(m..k)
保温性能
0.035~0.034
(空阻层30mm)
保温较差
0.029~0.031（玻璃棉25mm）管保一体,保温较好
0.030~0.03５
(玻璃棉25mm)
保温一般
0.019~0.025(聚氨酯20mm)管保一体,保温佳
综合重量
8.8Kg/平方米
（4mm）
6.4Kg/平方米
（5mm）
8.6Kg/平方米
（1mm）
2.0Kg/平方米
（20mm）
漏风量
10%
<3%
10~15%
<2%
承压能力
0.018
0.011
0.02
0.009

（Mpa）

防火
氧指数99，不燃物，安全防火
主要不燃物，粘合剂等可燃，不安全防火
全部不燃物，安全防火
聚氨酯氧指数大于32，阻燃自熄型
阻力
内壁粗糙，阻力增加10~20%
内壁粗糙，阻力增加10~20%
内壁光滑，阻力小
内壁光滑，阻力小
使用年限（年）
10~15
8~10
10~15
15~20
破损修复
不易修复
不易修复
不易修复
易修复
影响净高
需加工空间，上下各5—10cm,有法兰边2—3cm
无需加工空间，无法兰边消音器所占空间
有法兰边2—3cm
无需加工空间，无法兰边消音器所占空间
适用范围
防潮湿、防腐蚀、防火
消声、保温、轻质
经久耐用、质量稳定
消声、保温、轻质
