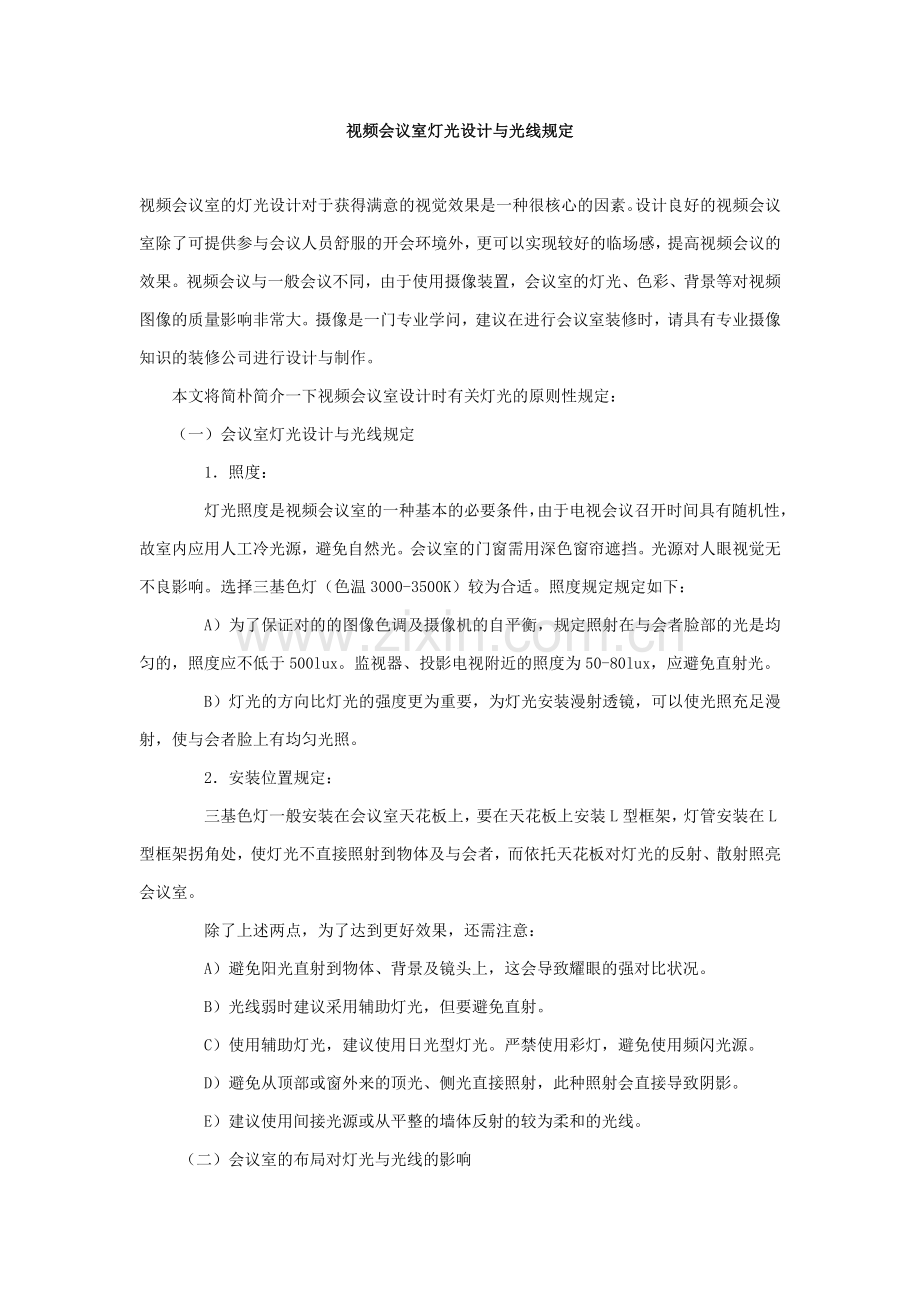

视频会议室灯光设计与光线要求汇总.doc_第1页
第1页 / 共15页

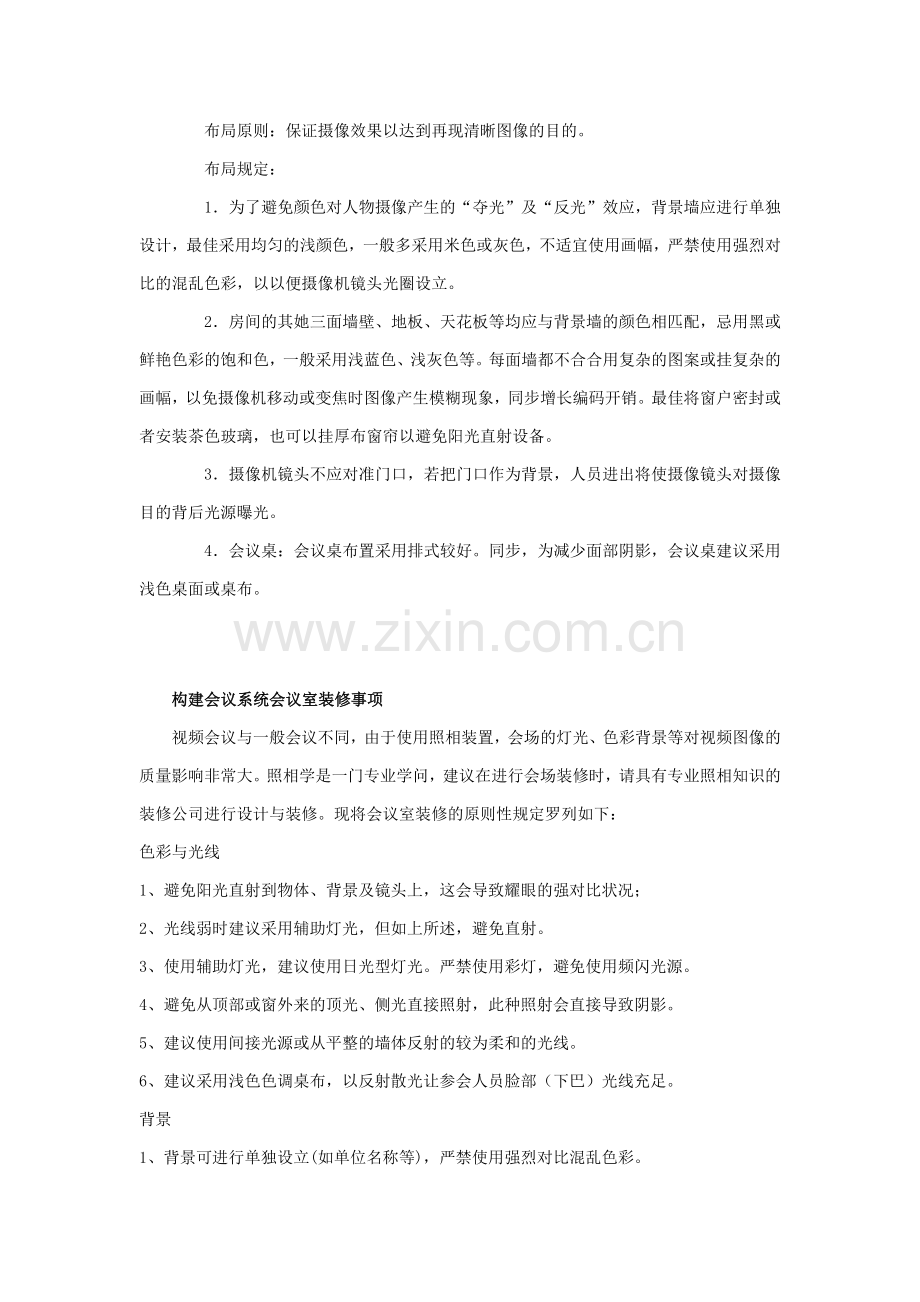

视频会议室灯光设计与光线要求汇总.doc_第2页
第2页 / 共15页
视频会议室灯光设计与光线要求汇总.doc_第3页
第3页 / 共15页
视频会议室灯光设计与光线要求汇总.doc_第4页
第4页 / 共15页
视频会议室灯光设计与光线要求汇总.doc_第5页
第5页 / 共15页
点击查看更多>>
资源描述

1、视频会议室灯光设计与光线规定视频会议室的灯光设计对于获得满意的视觉效果是一种很核心的因素。设计良好的视频会议室除了可提供参与会议人员舒服的开会环境外,更可以实现较好的临场感,提高视频会议的效果。视频会议与一般会议不同,由于使用摄像装置,会议室的灯光、色彩、背景等对视频图像的质量影响非常大。摄像是一门专业学问,建议在进行会议室装修时,请具有专业摄像知识的装修公司进行设计与制作。本文将简朴简介一下视频会议室设计时有关灯光的原则性规定:(一)会议室灯光设计与光线规定1照度:灯光照度是视频会议室的一种基本的必要条件,由于电视会议召开时间具有随机性,故室内应用人工冷光源,避免自然光。会议室的门窗需用深色

2、窗帘遮挡。光源对人眼视觉无不良影响。选择三基色灯(色温3000-3500K)较为合适。照度规定规定如下:A)为了保证对的的图像色调及摄像机的自平衡,规定照射在与会者脸部的光是均匀的,照度应不低于500lux。监视器、投影电视附近的照度为50-80lux,应避免直射光。B)灯光的方向比灯光的强度更为重要,为灯光安装漫射透镜,可以使光照充足漫射,使与会者脸上有均匀光照。2安装位置规定:三基色灯一般安装在会议室天花板上,要在天花板上安装L型框架,灯管安装在L型框架拐角处,使灯光不直接照射到物体及与会者,而依托天花板对灯光的反射、散射照亮会议室。除了上述两点,为了达到更好效果,还需注意:A)避免阳光直

3、射到物体、背景及镜头上,这会导致耀眼的强对比状况。B)光线弱时建议采用辅助灯光,但要避免直射。C)使用辅助灯光,建议使用日光型灯光。严禁使用彩灯,避免使用频闪光源。D)避免从顶部或窗外来的顶光、侧光直接照射,此种照射会直接导致阴影。E)建议使用间接光源或从平整的墙体反射的较为柔和的光线。 (二)会议室的布局对灯光与光线的影响布局原则:保证摄像效果以达到再现清晰图像的目的。布局规定:1为了避免颜色对人物摄像产生的“夺光”及“反光”效应,背景墙应进行单独设计,最佳采用均匀的浅颜色,一般多采用米色或灰色,不适宜使用画幅,严禁使用强烈对比的混乱色彩,以以便摄像机镜头光圈设立。2房间的其她三面墙壁、地板

4、、天花板等均应与背景墙的颜色相匹配,忌用黑或鲜艳色彩的饱和色,一般采用浅蓝色、浅灰色等。每面墙都不合合用复杂的图案或挂复杂的画幅,以免摄像机移动或变焦时图像产生模糊现象,同步增长编码开销。最佳将窗户密封或者安装茶色玻璃,也可以挂厚布窗帘以避免阳光直射设备。3摄像机镜头不应对准门口,若把门口作为背景,人员进出将使摄像镜头对摄像目的背后光源曝光。4会议桌:会议桌布置采用排式较好。同步,为减少面部阴影,会议桌建议采用浅色桌面或桌布。构建会议系统会议室装修事项视频会议与一般会议不同,由于使用照相装置,会场的灯光、色彩背景等对视频图像的质量影响非常大。照相学是一门专业学问,建议在进行会场装修时,请具有专

5、业照相知识的装修公司进行设计与装修。现将会议室装修的原则性规定罗列如下: 色彩与光线 1、避免阳光直射到物体、背景及镜头上,这会导致耀眼的强对比状况; 2、光线弱时建议采用辅助灯光,但如上所述,避免直射。 3、使用辅助灯光,建议使用日光型灯光。严禁使用彩灯,避免使用频闪光源。 4、避免从顶部或窗外来的顶光、侧光直接照射,此种照射会直接导致阴影。 5、建议使用间接光源或从平整的墙体反射的较为柔和的光线。 6、建议采用浅色色调桌布,以反射散光让参会人员脸部(下巴)光线充足。 背景 1、背景可进行单独设立(如单位名称等),严禁使用强烈对比混乱色彩。 2、在会议进行中,避免背景持续抖动、移动物体或人在

6、背景前走动。 3、镜头对门口是背景设立的大忌。 4、被摄物体背后绝对严禁有强光源(如窗户),否则镜头将对背后光源曝光。 其她规定 1、如果终端设备的供电不很稳定,建议采用交流稳压电源或UPS。 2、电源规定有较好接地,接地电阻为0.150.3欧姆。 3、建议采用地毯等吸音材料装修会场,以免产生回响。电视会议中回声的发现与消除回声是电视会议中最常用的声音问题之一。在会议电视系统的调试过程中,回声的发现与消除,是需要系统维护人员重点解决的一种课题。 一、 回声的定义及特性 1. 什么是电视会议中的回声 在电视会议中,当本会场的声音信号传到对方会场后,进入对方的麦克风,通过调音台、会议电视系统等音频

7、设备,再传回本会场,导致在本会场听到自己的延迟后的声音,这种声音就被称为会议电视中的回声。 2. 回声的特性 (1)回声和自己说话声音相比,有明显的延迟。 例如:当一种人在山沟里对着山壁大声说一句话,就会听到自己清晰的回声,并且也许不止听到一遍,仿佛山那边有人在学你说话。当你在一种又空又大的房子里说话时也很容易听到自己的回声,但这种回声也许只听到一句话的最后几种字,并不完整,若是持续且较快地发言,就会发现这种回声干扰会让周边的人听不清晰你说的话。 会议电视系统中的回声产生的原理和上述同样,只是传播的途径稍有区别。图1是电视会议中回声传播途径图。 (2)回声一般比自己说话的声音小。 对于通过空气

8、传播的回声,由于能量的消耗,回声肯定比声源的声音要小;而对于会议电视系统,虽然又通过了声电转换,但一般状况下回声较小。除非是人为的误操作,通过调音台等音频设备进行了信号增益,才会产生比较大的回声。 (3)回声的大小与声源的大小、传播的途径及周边的环境有关。 若说话者的声音较小,则不易产生回声,或者说回声的影响可以被忽视;在一种空旷的屋子里和一种狭窄的屋子里发言会感觉不同样;而同一种屋子里,没放置任何东西和放了不少桌椅,以及墙壁、地板和桌椅与否有吸音材料,发言时的感觉也不同样。 二、 如何消除电视会议中的回声 1. 回声抵消和回声克制 回声抵消,就是通过对回声途径的分析,估计其特性参数,运用回声

9、途径的特性参数构造模拟的回声信道,模拟回声的产生过程,得到的模拟回声信号与接受信号的反相求和即可消除接受信号中的回声。回声克制就是指在语音通道中消除回声的能力。 2. 回声抵消和回声克制的应用 一般对于会议电视产品,都会采用某些回声抵消机制,或采用高档自适应算法智能化调节参数以保证会场的最佳音响效果。以安徽省会议电视网中的华为VP8000会议系统为例,该系统在设计中就使用了内置式回声抵消器。和外置式回声抵消器相比,内置式回声抵消器有无需顾客安装,调节以便的长处。 华为VP8000内置式回声抵消器的参数设立:在后台的系统?语音设立里。在一般状况下应启用回声抵消,而回声克制将视开会的实际状况决定与

10、否启用。 回声克制的参数设立原则,为了便于理解,我们把进入麦克风的声音划分为3个范畴,参看图2。 (1)在点的值和输出门限有关,输出门限取值小,则点值相应也小(假定调音台、功放等设备均不动),则语音信号容易受到克制。输出门限表达输出到扬声器的音量值,以编解码器(具体为语音板)的语音输出的量化数值表达。若远地会场声音送到本会场时不小于输出门限,相应地进入麦克风的声音也就越大。如果系统觉得单是启用回声抵消不能有效地消除回声,故应对输入信号(进入麦克风的声音信号)进行衰减,衰减值一方面取最大值,后来若输出到扬声器的语音信号不不小于输出门限,则衰减值逐渐减小直至无衰减。因此输出门限的取值应参照远地会场

11、传来的声音信号大小和终端后台上设定的输出音量。 (2)在点的值和输入门限有关,输入门限取值小,对语音信号的克制就容易被严禁。输入门限表达进入话筒的音量值,用编解码器(具体为语音板)的语音输入的量化数值表达。当进入系统的音量值较大,不小于输入信号门限,系统觉得本方在发言;如果还对进入麦克风的声音信号进行衰减,对方听本方则是断断续续的声音,因此应当停止衰减,以保证本方的插话对方能听清晰。 本终端的回声克制参数调节合适,受益的是其她会场。进一步讲,当本会场和别的会场对讲时,别的会场若听到有回声或声音断断续续,那么应调节本终端的相应参数。若启用回声克制,应使图示中的和点的值相差较大。 此外,根据回声传

12、播的途径,可以通过调小调音台或功放的声音输出来减小回声,保证本会场能听清对方的说话即可。三、VP8000会议系统常用回声问题的解决 安徽省使用的是华为和美国VTEL会议系统混合应用的一种较大的会议电视网。华为VP8000系统,是一种分两级MCU的系统,连接合肥至安徽省各地市县。在该网的调测和应用中,回声问题是需要重点解决的问题之一。 下面就“本地会场收远地会场有明显回声”这一问题,对常用的也许产生回声的因素进行分析,并提出相应的解决措施。 (1)对端麦克风频繁移动位置导致回声。 由于麦克风频繁移动会导致回声抵消定位不准,使回声变大。建议对端麦克风位置尽量固定,避免浮现双讲状况,否则容易引起声音

13、断续。 (2)对端终端使用了调音台,并且调音台接到了VP8020端口Line 2 输入,产生回声。 由于VP8020 Line 2 音频输入端口没有回声抵消解决,让对端终端调音台接到端口有回声抵消功能的Line 1 端口。 (3)扁平式麦克风距音源过近产生的回声。 扁平式麦克风是一种音频采集能力很强,但是定向能力比较差的话筒,在使用时,应与发言者保持一定距离,并且保证麦克风距离音箱等扩音设备在2m以上。建议会场发言尽量使用定向能力较好的鹅颈式话筒。 (4)终端设立因素产生的回声。 确认本端没有申请“远地语音环回”,确认系统的回声抵消、回声克制功能已经启用,并且合适调节参数,使声音效果达到最佳状

14、态。(5)由于电视会议会场的声学设计不规范产生的回声。 电视会议的会场处在符合声学设计的规定,应从如下几种因素考虑:频率特性控制、回声控制及噪声控制。 频率和回声控制,可通过控制室的调音台,用增设的优质功率放大器,控制高、中、低音;并可通过扬声器环绕放置会场四周,使与会者有身临其境的感觉。回声和噪声控制重要是隔音与吸音效果控制,隔音重要是指选用双层窗户隔离外界噪音,某些电器设备的重要部件安装在控制室,以避免电感性电气设备噪音;吸音指室内应铺地毯、吊天花板,会议室四周墙壁不适宜太光滑,最佳装有隔音材料并用软布包装,保证室内噪音不不小于40dB。麦克风与音箱应保持合适距离及方向,减少会议室的回声以

15、形成良好的开会环境。 四、 有关回声的总结 回声问题是会议电视系统中最常用并且是无法避免的问题之一。目前的会议电视系统还没有这样一种技术手段能完全消除回声,我们所能做的就是通过对回声及其产生和消除机制的理解,尽量使回声对电视会议的影响减少到最小。 由于会场环境、系统回声克制的能力、人员操作水平的不同,同一种终端在不同的环境下,对方听到的回声大小也许不同;同一种环境下不同类型的会议终端,对方听到的回声大小也有也许不同。 除去操作因素之外,如果在会场中听到的回声比较大,其产生的因素还也许是如下几点:第一,和你通话的会场的终端回声抵消能力差或者回声克制参数设立不精确;第二,麦克风敏捷度高或开的音量过

16、大;第三,麦克风指向了音源或离音源过近;第四,会场的装修不符合声学规范。 会议电视网络中一旦有一种会场有回声,很也许导致全网络均有回声。因此在调试时一定要在主会场逐个同各个分会场调试声音,拟定是哪个会场导致的回音。调试的基本措施是:让通话的双方保持正常说话状态,嘴巴离麦克风保持一定的距离,逐渐调试音量大小和麦克风的指向,并合适设立会议系统的回声克制参数等,必要时应对装修不符合声学规范导致回声的会场进行重新装修。常用的视频压缩技术对比简介Q:什么是MPEG?A: MPEG的全称是Moving Pictures Experts Group(即动态图像专家组),由ISO(International

17、Standards Organization)与IEC(International Electronic Committee)于1988年联合成立,致力于运动图像(MPEG视频)及其伴音编码(MPEG音频)原则化工作。MPEG共有4个版本,其中前两个版本MPEG1和MPEG2应用比较广泛,而MPEG4虽然已推出近两年,但有关它的应用却直到近来才活跃起来,MPEG7则是属于将来的原则。Q:什么是H.264?A: JVT(Joint Video Team,视频联合工作组)于12月在泰国Pattaya成立。它由ITU-T和ISO两个国际原则化组织的有关视频编码的专家联合构成。JVT的工作目的是制定一

18、种新的视频编码原则,以实现视频的高压缩比、高图像质量、良好的网络适应性等目的。目前JVT的工作已被ITU-T接纳,新的视频压缩编码原则称为H.264原则,该原则也被ISO接纳,称为AVC(Advanced Video Coding)原则,是MPEG-4的第10部分。H.264原则可分为三档:基本档次(其简朴版本,应用面广);重要档次(采用了多项提高图像质量和增长压缩比的技术措施,可用于SDTV、HDTV和DVD等);扩展档次(可用于多种网络的视频流传播)。H.264不仅比H.263和MPEG-4节省了50的码率,并且对网络传播具有更好的支持功能。它引入了面向IP包的编码机制,有助于网络中的分组

19、传播,支持网络中视频的流媒体传播。H.264具有较强的抗误码特性,可适应丢包率高、干扰严重的无线信道中的视频传播。H.264支持不同网络资源下的分级编码传播,从而获得平稳的图像质量。H.264能适应于不同网络中的视频传播,网络亲和性好。Q:什么是M-JPEG?A: M-JPEG(Motion- Join Photographic Experts Group)技术即运动静止图像(或逐帧)压缩技术,广泛应用于非线性编辑领域可精确到帧编辑和多层图像解决,把运动的视频序列作为持续的静止图像来解决,这种压缩方式单独完整地压缩每一帧,在编辑过程中可随机存储每一帧,可进行精确到帧的编辑,此外M-JPEG的压

20、缩和解压缩是对称的,可由相似的硬件和软件实现。但M-JPEG只对帧内的空间冗余进行压缩。不对帧间的时间冗余进行压缩,故压缩效率不高。采用M-JPEG数字压缩格式,当压缩比7:1时,可提供相称于Betecam SP质量图像的节目。Q:为什么要进行数字压缩?A: 数字信号有诸多长处,但当模拟信号数字化后其频带大大加宽,一路6MHz的一般电视信号数字化后,其数码率将高达167Mbps,对储存器容量规定很大,占有的带宽将达80MHz左右,这样将使数字信号失去实用价值。数字压缩技术可以较好地解决了上述困难,使得压缩后信号所占用的频带大大低于原模拟信号的频带。因此说,数字压缩编码技术是使数字信号走向实用化

21、的核心技术之一。Q:常用的视频压缩技术有哪些?A:常用的视频压缩技术有如下几种:(1) JPEG:压缩倍数为2080倍,适合静态画面的压缩,辨别率没有选择的余地。(2) MPEG1及MPEG2:在影像移动不大的状况下MPEG1、MPEG2的压缩倍数约为100倍(一般VCD、DVD约为35倍),若从VCD、DVD的规格来看,MPEG1的辨别率为320 240(或如下),MPEG2则一般为720 480。MPEG1、MPEG2是传送一张张不同动作的局部画面。(3) MPEG4:压缩倍数为450倍(静态图像可达800倍),辨别率输入可从320240到12801024。它是专为移动通信设备(如移动电话

22、)在Internet实时传播音/视频讯号而制定的最新MPEG原则。MPEG4和MPEG以往的版本相比,最大不同之处在于MPEG4使用“图层”(layer)方式,可以智能化选择影像的不同之处,在压缩下个别编辑画面,使图文献容量大幅缩减,从而加速音/视频的传播。(4) H.263:是为以低达20K到24Kbps带宽传送视频流而开发的,使顾客可以扩展带宽运用率,可以低达128Kbps的速率实现全运动视频(每秒30帧)。它基于H.261编解码器来实现,但理论上只需要一半的带宽就可获得与H.261同样的视频质量。(5) H.264:是由ISO/IEC MPEG的JVT(Joint Video Team,

23、联合视频组)和ITU-T的VCEG(Video Coding Experts Group,视频编码专家组)制定的一种新的自然视频图像编码(压缩)原则,又叫做MPEG-4的10部分,“高档视频编码”。 H.264也是DPCM加变换编码的混合编码模式,但它采用“回归基本”的简洁设计,获得比H.263+好得多的压缩性能;加强了对多种信道的适应能力,采用“网络和谐”的构造和语法,有助于对误码和丢包的解决。在技术上,H.264算法具有很的高编码效率,在相似的重建图像质量下,可以比H.263节省50左右的码率。H.264的码流构造网络适应性强,增长了差错恢复能力,可以较好地适应IP和无线网络的应用。Q:M

24、-JPEG、MPEG系列各自特点和有关技术参数是什么?A:M-JPEG 初期数字硬盘录像机使用的压缩技术,其压缩容量大( 450-600M/ 小时)而图像效果差。 MPEG 1 对 M-JPEG 的图像质量及存储作了某些的优化,其压缩容量相对 M-JPEG 要小( 300-500M/ 小时),图像质量要好。目前市面上的数字硬盘录像机都基本采用 MPEG1 技术。 MPEG 2 对 MPEG1 图像质量低下而改造的技术,有效地提高了图像质量,但同步却又大大增长了图像压缩容量( 500-800M/ 小时),故很少数字硬盘录像机采用些技术。 但嵌入式的硬盘录像机,由于使用的是 UNIX 或是 LIU

25、IX 操作系统,建立在纯 IC 写出 / 写入的程序构造下,对此技术的调用或存储有很大的便利性,并且考虑到图像质量作为嵌入式的卖点,固应用此技术较多。 应用于远程传播的重要参数: MPEG 4 新型图像压缩技术,有效解决容量与图像质量的问题。 MPEG4 提供 DVD 级的图像质量而存量却又能大大减少( 80-220M/ 小时)。 另一最大的特点是, MPEG4 技术是基于网络传播方面作出了更强的功能开发,初次引入了流媒体技术的概念,使本来巨型的图像容量包传送的困难迎刃而解。换言之, MPEG4 技术的成功之外,也就在于它专门针对网络传播方面的开发。 客观上分析,以上四种压缩技术的发展是各有优

26、势的, M-JPEG 技术发展最为初期,至今也是相称成熟, MPEG1 的稳定性与兼容性也是不容置疑的, MPEG2 的图像质量是众多图像技术最为绚丽的,而 MPEG4 的图像传播功能也是无以伦比的。图象压缩编码技术比较: 压缩原则类别 M-JPEG MPEG1 MPEG2 MPEG4 压 缩 率 6 20-30 30-40 200-500 空间辨别率 352288 352288 720576 720576或更高 时间辨别率 25-30帧/秒 25-30帧/秒 50-60帧/秒 25-30帧/秒 传 输 速 率 1.5Mbps 1.15Mbps 4-15Mbps 10k-1Mbps 主 要 应

27、 用 视频编辑系统 VCD DVD 交互式多媒体应用 图 象 质 量 一般 一般 较好 可变(从VCD到DVD) Q:与MPEG-1、MPEG-2相比,MPEG-4具有什么长处?A:(1)基于内容的交互性MPEG-4提供了基于内容的多媒体数据访问工具,如索引、超级链接、上下载、删除等。运用这些工具,顾客可以以便地从多媒体数据库中有选择地获取自己所需的与对象有关的内容,并提供了内容的操作和位流编辑功能,可应用于交互式家庭购物,淡入淡出的数字化效果等。MPEG-4提供了高效的自然或合成的多媒体数据编码措施。它可以把自然场景或对象组合起来成为合成的多媒体数据。(2)高效的压缩性MPEG-4基于更高的

28、编码效率。同已有的或即将形成的其他原则相比,在相似的比特率下,它基于更高的视觉听觉质量,这就使得在低带宽的信道上传送视频、音频成为也许。同步MPEG-4还能对同步发生的数据流进行编码。一种场景的多视角或多声道数据流可以高效、同步地合成为最后数据流。这可用于虚拟三维游戏、三维电影、飞行仿真练习等。(3)通用的访问性MPEG-4提供了易出错环境的鲁棒性,来保证其在许多无线和有线网络以及存储介质中的应用,此外,MPEG-4还支持基于内容的的可分级性,即把内容、质量、复杂性提成许多小块来满足不同顾客的不同需求,支持具有不同带宽,不同存储容量的传播信道和接受端。Q:H.264与MPEG2及MPEG4有什

29、么区别?A: 一般来说,如果动态图像数据未经压缩就使用的话,数据量非常大,容易导致通信线路故障及数据存储容量紧张。因此,在发送动态图像时、或者把影像内容保存在DVD上时、以及使用存储介质容量较小的数码相机或相机手机拍摄映像时,就必须使用编解码器。虽然编解码器有许多种类,但DVD-Video与微波数字电视等使用的重要是MPEG2,数码相机等摄像时重要使用MPEG4。H.264是用于高清晰度数字电视(HDTV)等高清晰度映像的编解码器,此后将日趋普及。例如2小时的HDTV节目,如果使用MPEG2最小只能压缩至30GB,而使用H.264、这样的高压缩率编解码器,在画质丝毫不降的前提下可压缩到15GB

30、如下。H.264的数据压缩率在MPEG2的2倍以上、MPEG4的1.5倍以上。从理论上来说,在相似画质、相似容量的状况下,可比目前的DVD光盘多保存2倍以上时间的影像。有望作为电影与音乐会等映像内容与便携设备的编解码器广泛使用。Q:MPEG4长处有哪些?A: (1) MPEG4的压缩比高,使低码率的视频传播成为也许。在公用电话线上可以持续传播视频,并能保证图像质量,这是其他技术做不到的。 (2) 节省存储空间。同等条件如场景、图像格式和压缩辨别率条件下,通过编码解决的图像文献越小,所占用的存储空间越小。由于MPEG4算法较MPEG1、MPEG2更为优化,因而在压缩效率上更高。 (3) 图像质量

31、好。 MPEG4的最高图像清晰度为768X576,可以达到接近 DVD的画面效果。这使得它的图像高清晰度非常好。MPEG4采用基于对象的辨认编码模式,从而保证良好的清晰度。会议电视系统设备安装设计1.9房屋建筑平面和设备布置1.9.1会议电视可由下列房间构成:会议室:会议室的面积根据参与会议的总人数拟定,可按每人平均2.2m2计算。控制室:一般应设立不不不小于30 m2的单独房间。如果设备较多,还可按实际需要增长面积。机房:必要时可设立不不不小于20 m2的单独房间。如果设备较多,还可按实际需要增长面积。1.9.2房屋建筑平面布置应符合下列规定:1.平面布置应以会议室为中心,机房或辅助房间应尽

32、量与会议室相邻。2.除上述用房外,还应统一考虑设立与会人员会前休息饮水场合和厕所等公共用房,以及室外停车场地。3.较大型的电视会议室,应考虑与会者的集散以便和防火安全措施。如与其她用房合建,还应考虑集散时,不影响其她用房的正常工作。4.电视会议室位置的选择,应符合避免泄密、便于使用和尽量减少外来噪声干扰的规定。1.9.3设备布置应符合下列规定:话筒和场声器的布置,应尽量使话筒置于各扬声器的辐射角之外,扬声器宜分散布置。摄像机的布置,应使被摄人物都收入视角范畴之内,并宜从几种方位摄取画面,以便地获得会场全景或局部特写镜头。监视器或大屏幕投影机的布置,应尽量使与会者处在较好的视距和视角范畴之内。机

33、房设备布置应保证合适的维护间距,机面与墙的净距离不应不不小于1500mm;当设备按列布置时,列间净距不应不不小于1000mm;若列间有坐席时,列间净距不应不不小于1500mm。会议室桌椅布置,应保证每个与会者有合适的空间,一般不应不不小于1500mm700mm,主席台还应合适加宽至1500mm900mm。1.10电源和接地1.10.1交流电源应按一级负荷供电。电压波动超过交流用电设备正常工作范畴时,应采用交流稳压或调压设备。重要会场的MCU、会议终端、保密机应采用不间断电源。1.10.2摄像机、监视器、编辑导演设备等视频设备,应采用同相电源。在电视会议室、控制室、机房应设立专用分路配电盘,每路

34、容量宜为15-25A。在摄像机、监视器、内投式大屏幕投影电视机等设施附近,均应设立220V三芯电源插座,每个插座的容量不不不小于2kW。1.10.3交流电源的杂音干扰电压不应不小于100mV。1.10.4保护地线应符合下列规定:1.保护地线采用三相五线制中的第五根线,与交流电源的零线必须严格分开,避免零线不平衡电流对电视产生严重干扰影响。2.保护地线的接地电阻值,单独设立接地体时,不应不小于4;采用联合接地体时,不适宜不小于1。3.保护地线的杂音干扰电压不应不小于25mV。1.10.5接地系统应采用单点接地的方式。信号地、机壳地、电源告警地,防静电地等均应分别用导线经接地排,一点接至接地体。接

35、地系统应满足YD5098-通信局(站)防雷接地规范的规定。1.11照明和插座1.11.1电视会议室不应采用自然光,室内的照明应符合下列规定:1.光源应采用色温为3200lx的三基色灯。2.主席区的平均照度不应低于800lx;一般区域的平均照度不应低于500lx。水平工作面筹划距地高度为0.8m。投影电视屏幕区照度不应高于80lx。3.多种照度应均匀可调,保证会议室按多种功能规定调节灯光。1.11.2控制室、机房的照明应符合下列规定:1.光源宜采用日光灯。2.机架设备区的平均照度不应低于100lx。垂直工作面计算距地高度为1.2m。3.座席设备区的平均照度不应低于100lx。水平工作面计算距地高

36、度为0.8m。1.11.3电视会议室、控制室、机房等房间的周边墙上或地面上,应每隔3-5m,安装一种220V三芯电源插座。1.12环境规定1.12.1电视会议室的环境应符合下列规定:1.温度18-25;相对湿度60%-80%。2.室内新鲜空气换气量每人每时不应不不小于18m3。3.室内控调气体流速不适宜不小于1.5m/s。1.12.2控制室、机房的环境应符合:温度18-25;相对湿度60%-80%。1.12.3电视会议室、控制室、机房的消防应采用通信设备合用的灭火器,并满足YD 5002-邮电建筑防火设计原则的规定。1.13会议电视的建筑规定1.13.1会议电视的建筑规定,应符合表7.4.1的

37、规定。表7.4.1 会议电视建筑规定表序号房间名称楼、地面等效均布活荷载(N/m2)地面类型室内墙解决室内顶棚解决窗地面积比门外窗1会议室3000水泥地,加防静电地毯结合吸音材料选用和布置同左双扇外开门,宽度不不不小于1.5m,满足隔音规定满足隔音规定2控制室6000防静电地板水泥地灰砂浆水,表面涂白色或浅色油漆同左1/6单扇外开门,宽度不不不小于1m良好防尘3机房6000水磨石地同上同上1/6同上良好防尘注:会议室最低净高一般为3.5m,当会议室较大时,应按最佳的容积比来拟定。1.13.2电视会议室的总体设计应符合下列规定:1.电视会议室的总体设计,规定“庄严、朴素、大方”。2.除保证电视会

38、议规定外,平时可兼作报告厅、学术交流厅和一般会议厅,以提高其运用率。3.电视会议室应具有较高的语言清晰度,合适的混响时间,室内声场达到扩散等条件。其体形宜为长方体,混响时间可用公式(7.4.2)进行计算:T60=KV/S-2.3lg(1-a)+4mV (7.4.2)式中,K房间形状的参变数,一般取0.161;V房间容积(m3);S房间内吸声物总表面面积(m2);A室内平均吸声系统;M空气衰减系数;T60混响时间(S)。4.电视会议室应有安静的环境,应尽量减少、控制和隔绝外界的噪声源,加强护围构造的隔音强度,消除和减少室内噪声。例如:通风、空调设备开动和运营产生的噪声;通风管道产生的噪声;街道车

39、辆和行人产生的噪声等。电视会议室容许的噪声级不应不小于40dB(A)。护围构造的隔音量不应低于50dB。5.电视会议室的护围装饰、桌椅布置、地毯等应有统一的色调规定,宜简洁明亮、浅色为主、双色搭配。严禁采用黑色或白色作为背景色。6.控制室与会议室之间的墙上宜设立观测窗,便于操作人员理解会场的状况,及时配合会议主席的规定进行操作。窗高宜为800mm,窗宽宜不小于1200mm,窗底距地宜为900mm。7.会议电视有关房间应采用暗敷的方式布放缆张。在建造或改建房屋时,应事先埋设管理、安顿桥架、预留地槽和孔洞、安装防静电地板等,以便穿线。1.13.3单独建设会议电视系统用房时,应按电信局房的原则进行建设,参照YD/T5003-电信专用房屋设计规范执行。
