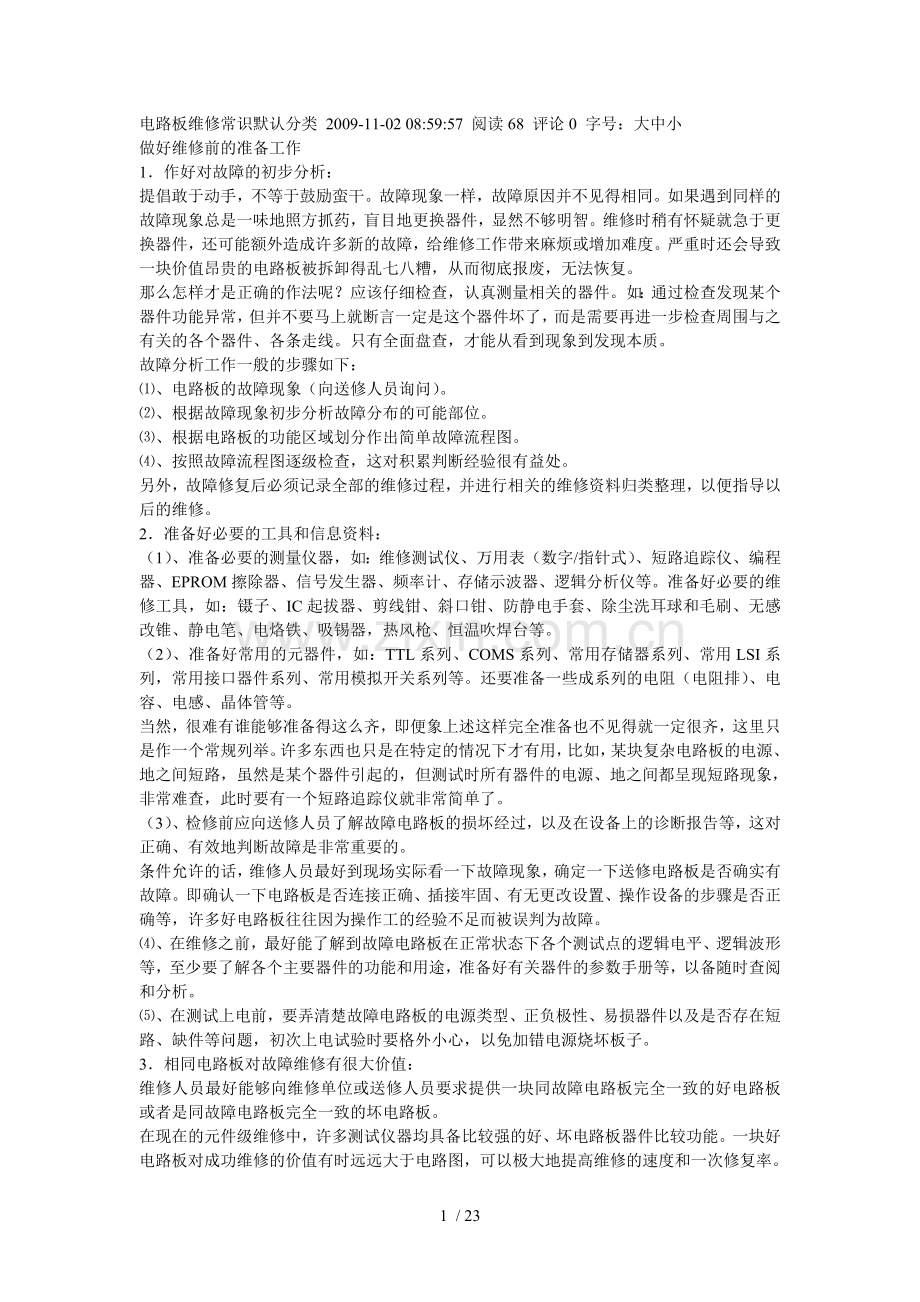

1、 . 电路板维修常识默认分类 2009-11-02 08:59:57 阅读68 评论0 字号:大中小 做好维修前的准备工作 1作好对故障的初步分析:提倡敢于动手,不等于鼓励蛮干。故障现象一样,故障原因并不见得相同。如果遇到同样的故障现象总是一味地照方抓药,盲目地更换器件,显然不够明智。维修时稍有怀疑就急于更换器件,还可能额外造成许多新的故障,给维修工作带来麻烦或增加难度。严重时还会导致一块价值昂贵的电路板被拆卸得乱七八糟,从而彻底报废,无法恢复。那么怎样才是正确的作法呢?应该仔细检查,认真测量相关的器件。如:通过检查发现某个器件功能异常,但并不要马上就断言一定是这个器件坏了,而是需要再进一步检
2、查周围与之有关的各个器件、各条走线。只有全面盘查,才能从看到现象到发现本质。故障分析工作一般的步骤如下:、电路板的故障现象(向送修人员询问)。、根据故障现象初步分析故障分布的可能部位。、根据电路板的功能区域划分作出简单故障流程图。、按照故障流程图逐级检查,这对积累判断经验很有益处。另外,故障修复后必须记录全部的维修过程,并进行相关的维修资料归类整理,以便指导以后的维修。2准备好必要的工具和信息资料: (1)、准备必要的测量仪器,如:维修测试仪、万用表(数字/指针式)、短路追踪仪、编程器、EPROM擦除器、信号发生器、频率计、存储示波器、逻辑分析仪等。准备好必要的维修工具,如:镊子、IC起拔器、
3、剪线钳、斜口钳、防静电手套、除尘洗耳球和毛刷、无感改锥、静电笔、电烙铁、吸锡器,热风枪、恒温吹焊台等。(2)、准备好常用的元器件,如:TTL系列、COMS系列、常用存储器系列、常用LSI系列,常用接口器件系列、常用模拟开关系列等。还要准备一些成系列的电阻(电阻排)、电容、电感、晶体管等。当然,很难有谁能够准备得这么齐,即便象上述这样完全准备也不见得就一定很齐,这里只是作一个常规列举。许多东西也只是在特定的情况下才有用,比如,某块复杂电路板的电源、地之间短路,虽然是某个器件引起的,但测试时所有器件的电源、地之间都呈现短路现象,非常难查,此时要有一个短路追踪仪就非常简单了。(3)、检修前应向送修人
4、员了解故障电路板的损坏经过,以及在设备上的诊断报告等,这对正确、有效地判断故障是非常重要的。条件允许的话,维修人员最好到现场实际看一下故障现象,确定一下送修电路板是否确实有故障。即确认一下电路板是否连接正确、插接牢固、有无更改设置、操作设备的步骤是否正确等,许多好电路板往往因为操作工的经验不足而被误判为故障。 、在维修之前,最好能了解到故障电路板在正常状态下各个测试点的逻辑电平、逻辑波形等,至少要了解各个主要器件的功能和用途,准备好有关器件的参数手册等,以备随时查阅和分析。、在测试上电前,要弄清楚故障电路板的电源类型、正负极性、易损器件以及是否存在短路、缺件等问题,初次上电试验时要格外小心,以

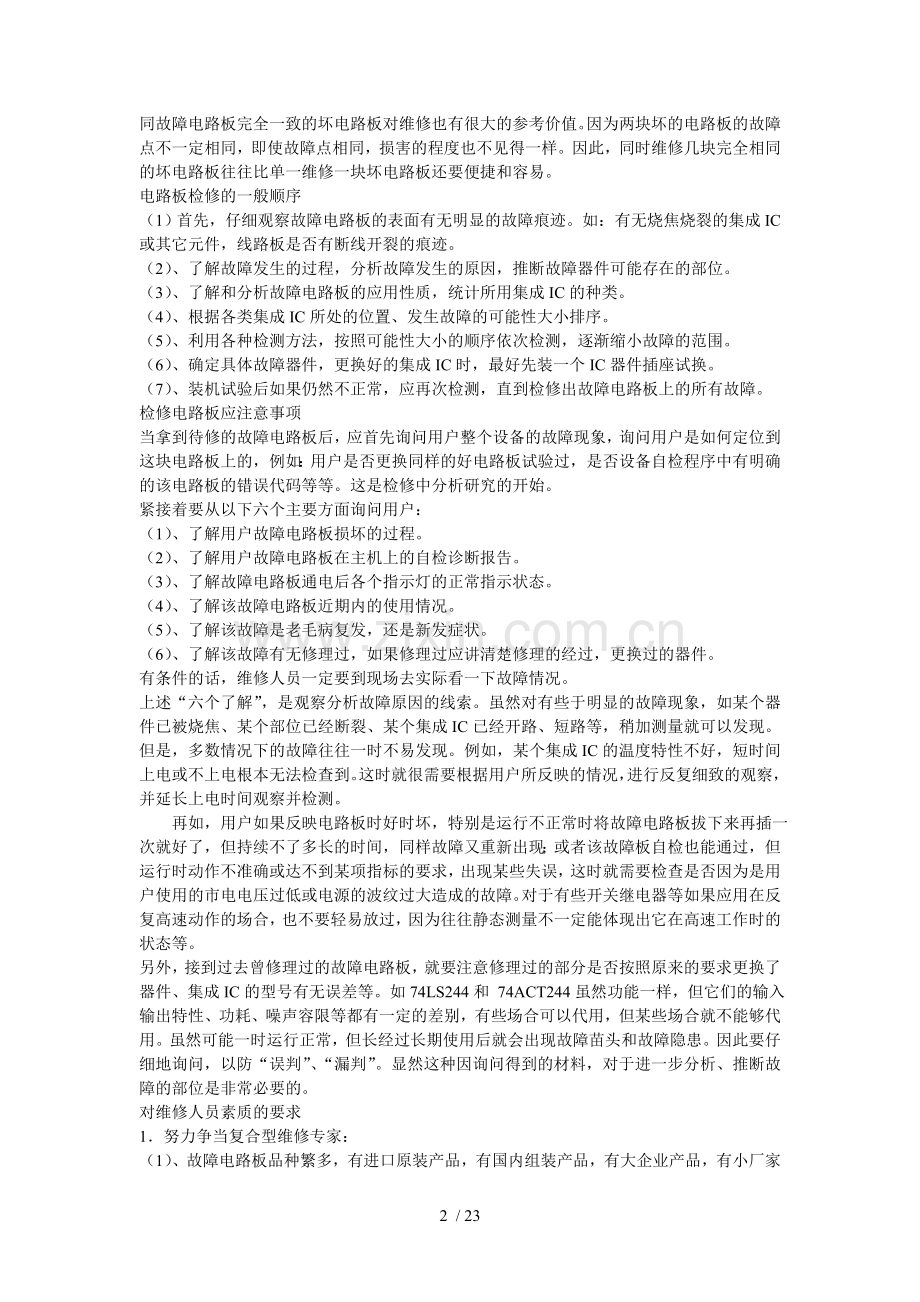

5、免加错电源烧坏板子。3相同电路板对故障维修有很大价值: 维修人员最好能够向维修单位或送修人员要求提供一块同故障电路板完全一致的好电路板或者是同故障电路板完全一致的坏电路板。在现在的元件级维修中,许多测试仪器均具备比较强的好、坏电路板器件比较功能。一块好电路板对成功维修的价值有时远远大于电路图,可以极大地提高维修的速度和一次修复率。同故障电路板完全一致的坏电路板对维修也有很大的参考价值。因为两块坏的电路板的故障点不一定相同,即使故障点相同,损害的程度也不见得一样。因此,同时维修几块完全相同的坏电路板往往比单一维修一块坏电路板还要便捷和容易。电路板检修的一般顺序 (1)首先,仔细观察故障电路板的表
6、面有无明显的故障痕迹。如:有无烧焦烧裂的集成IC或其它元件,线路板是否有断线开裂的痕迹。(2)、了解故障发生的过程,分析故障发生的原因,推断故障器件可能存在的部位。(3)、了解和分析故障电路板的应用性质,统计所用集成IC的种类。(4)、根据各类集成IC所处的位置、发生故障的可能性大小排序。(5)、利用各种检测方法,按照可能性大小的顺序依次检测,逐渐缩小故障的范围。(6)、确定具体故障器件,更换好的集成IC时,最好先装一个IC器件插座试换。(7)、装机试验后如果仍然不正常,应再次检测,直到检修出故障电路板上的所有故障。检修电路板应注意事项当拿到待修的故障电路板后,应首先询问用户整个设备的故障现象
7、,询问用户是如何定位到这块电路板上的,例如:用户是否更换同样的好电路板试验过,是否设备自检程序中有明确的该电路板的错误代码等等。这是检修中分析研究的开始。紧接着要从以下六个主要方面询问用户:(1)、了解用户故障电路板损坏的过程。(2)、了解用户故障电路板在主机上的自检诊断报告。(3)、了解故障电路板通电后各个指示灯的正常指示状态。(4)、了解该故障电路板近期内的使用情况。(5)、了解该故障是老毛病复发,还是新发症状。(6)、了解该故障有无修理过,如果修理过应讲清楚修理的经过,更换过的器件。有条件的话,维修人员一定要到现场去实际看一下故障情况。上述“六个了解”,是观察分析故障原因的线索。虽然对有
8、些于明显的故障现象,如某个器件已被烧焦、某个部位已经断裂、某个集成IC已经开路、短路等,稍加测量就可以发现。但是,多数情况下的故障往往一时不易发现。例如,某个集成IC的温度特性不好,短时间上电或不上电根本无法检查到。这时就很需要根据用户所反映的情况,进行反复细致的观察,并延长上电时间观察并检测。 再如,用户如果反映电路板时好时坏,特别是运行不正常时将故障电路板拔下来再插一次就好了,但持续不了多长的时间,同样故障又重新出现;或者该故障板自检也能通过,但运行时动作不准确或达不到某项指标的要求,出现某些失误,这时就需要检查是否因为是用户使用的市电电压过低或电源的波纹过大造成的故障。对于有些开关继电器
9、等如果应用在反复高速动作的场合,也不要轻易放过,因为往往静态测量不一定能体现出它在高速工作时的状态等。 另外,接到过去曾修理过的故障电路板,就要注意修理过的部分是否按照原来的要求更换了器件、集成IC的型号有无误差等。如74LS244和 74ACT244虽然功能一样,但它们的输入输出特性、功耗、噪声容限等都有一定的差别,有些场合可以代用,但某些场合就不能够代用。虽然可能一时运行正常,但长经过长期使用后就会出现故障苗头和故障隐患。因此要仔细地询问,以防“误判”、“漏判”。显然这种因询问得到的材料,对于进一步分析、推断故障的部位是非常必要的。对维修人员素质的要求 1努力争当复合型维修专家: (1)、
10、故障电路板品种繁多,有进口原装产品,有国内组装产品,有大企业产品,有小厂家制造,有用于医疗设备上的、有用于通信导航上的、有用于航天设备上的、有用于家用电器上的各色各样,纷繁复杂。绝大多数都无电路图及资料可查,维修时也没有时间去逐一弄懂它们的原理和信号流程。由于设备种类繁多,所以要跳出凡事从分析电路原理出发的传统思维模式,集中精力突破主要矛盾。 (2)、当前的故障电路板普遍结构紧密,集成化程度很高,信号流程分散复杂,任何一个器件损坏,都可能造成致命的故障。由于器件高度集成,所以相对于电路知识而言,要求维修人员更加注重器件知识以及器件测试知识。 (3)、电路板故障千奇百怪,如:集成IC特性变差、功
11、能失效、管脚虚焊、短路、印制电路板连线断裂、电磁信号干扰、环境粉尘影响以及程序丢失等,都能导致故障,所以各种情况需全要考虑。由于故障情况复杂,所以不但要围绕器件分析与测试,还要求维修人员增强对故障的综合判断能力。 综上所述,当今优秀的电路维修人员决不是过去所谓的“好汉不愿干、赖汉干不了”的匠人,而是对各方面素质都有很高要求的复合型维修专家。 2要敢于动手、勤于动手: 任何看似复杂的事物都有它内在的规律性,电路板故障也是如此。比如:遇到烧保险丝的故障,会自然地想到可能是电源存在短路。因为烧断保险丝需要较大电流,电源电路与保险丝紧密相连,首先值得怀疑。故障现象与形成原因就是这样有着内在的联系,有它
12、自身的规律性。关键在于:维修人员怎样才能具备认识这些规律的能力。 对于初学维修的人员,建议最好先学一些集成IC、常用元器件的基础知识,结合比较典型的故障电路板,弄清各个集成IC的特点、连接规则及故障经常发生的部位,详细记录下来并进行认真的分析,并不断向其他人学习一些故障判断经验。具备一定基本知识后,“敢于动手,勤于动手,独立修理几块故障电路板”就显得最为重要。不但可以增强信心,而且可以积累经验。维修过程中碰几次钉子在所难免,不要怕担责任,更不要好面子,脸皮有时候就得厚一点儿,一遇到困难就轻言放弃很不可取。电路板维修基础知识(收藏) 专业技术 2009-08-04 14:04:05 阅读1302
13、 评论3 字号:大中小 电路板维修基础知识 一、电容篇1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。电容是由两片金属膜紧靠,中间用绝缘 材料隔开而组成的元件。电容的特性主要是隔直流通交流。 电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2f c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示,其它单位还有
14、:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1法拉=103毫法=106微法=109纳法=1012皮法 容量大的电容其容量值在电容上直接标明,如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示6 字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102表示10102PF=1000PF 224表示22104PF=0.22 uF 3、电容容量误差表符号 F G J K L M 允许误差 1% 2% 5% 10% 15% 20% 如:一瓷片电容为104J表示
15、容量为0. 1 uF、误差为5%。 4、故障特点在实际维修中,电容器的故障主要表现为: 1)引脚腐蚀致断的开路故障。 (2)脱焊和虚焊的开路故障。 (3)漏液后造成容量小或开路故障。 (4)漏电、严重漏电和击穿故障。二、二极管 晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。 1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、
16、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。 2、识别方法:二极管的识别很简单,小功率二极管的N 极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。 发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。 3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。 稳压二极管 稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示
17、编号为5的稳压管。 1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。 2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3 种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。 常用稳压二极管的型号及稳压值如下表: 型 号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3
18、V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管变容二极管是根据普通二极管内部 “PN 结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去。在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化。 变容二极管发生故障,主要表现为漏电或性能变差: (1)发生漏电现象时,高频调制电路将不工作或调制性能变差。 (2)变容性能变差时,高频调制电路的工作不稳定,使调制后的高频信号
19、发送到对方被对方接收后产生失真。出现上述情况之一时,就应该更换同型号的变容二极管。 三、电感 电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。电感在电路中可与电容组成振荡电路。 电感一般有直标法和色标法,色标法与电阻类似。如:棕、黑、金、金表示1uH(误差5%)的电感。电感的基本单位为:亨(H) 换算单位有:1H=10
20、3mH=106uH。四、三极管 晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。 1、特点:晶体三极管(简称三极管)是内部含有2 个PN 结,并且具有放大能力的特殊器件。它分NPN 型和PNP 型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。 2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。为了便于比较,将晶体管三种接法电路所具有的特点列于下表,供大家参考。 名
21、称 共发射极电路 共集电极电路(射极输出器) 共基极电路输入阻抗 中(几百欧几千欧) 大(几十千欧以上) 小(几欧几十欧) 输出阻抗 中(几千欧几十千欧) 小(几欧几十欧) 大(几十千欧几百千欧) 电压放大倍数 大 小(小于1并接近于1) 大电流放大倍数 大(几十) 大(几十) 小(小于1并接近于1) 功率放大倍数 大(约3040分贝)小(约10分贝) 中(约1520分贝) 率特性 高频差 好 好 应用 多级放大器中间级,低频放大输入级、输出级或作阻抗匹配用 高频或宽频带电路及恒流源电路 3、在线工作测量 在实际维修中,三极管都已经安装在线路板上,要每只拆下来测量实在是一件麻烦事,并且很容易损
22、坏电路板,根据实际维修,本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法,供大家参考: 类别 故障发生部位 测试要点 e-b极开路 Ved1v Ved=V+ e-b极短路 Veb=0v Vcd=0v Vbd升高 Re开路 Ved=0v Rb2开路 Vbd=Ved=V+ Rb2短路 Ved约为0.7V Rb1增值很多,开路 Vec1v Ved=0v Vcd=V+ b-e极短路 Vce约为V+ Vbe=0v Vcd约为0v c-b极开路 Vce=V+ Vbe=0.7v Ved=0v c-b极短路 Vcb=0v Vbe=0.7v Vcd=0v集成电路的检测方法 现在的电子产品往往由于
23、一块集成电路损坏,导致一部分或几个部分不能正常工作,影响设备的正常使用。那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路,当拿到一部有故障的集成电路的设备时,首先要根据故障现象,判断出故障的大体部位,然后通过测量,把故障的可能部位逐步缩小,最后找到故障所在。 要找到故障所在必须通过检测,通常修理人员都采用测引脚电压方法来判断,但这只能判断出故障的大致部位,而且有的引脚反应不灵敏,甚至有的没有什么反应。就是在电压偏离的情况下,也包含外围元件损坏的因素,还必须将集成块内部故障与外围故障严格区别开来,因此单靠某一种方法对集成电路是很难检测的,必须依赖综合的检测手段。 现以万用表检测为例
24、,介绍其具体方法。 我们知道,集成块使用时,总有一个引脚与印制电路板上的“地”线是焊通的,在电路中称之为接地脚。由于集成电路内部都采用直接耦合,因此,集成块的其它引脚与接地脚之间都存在着确定的直流电阻,这种确定的直流电阻称为该脚内部等效直流电阻,简称R内。当我们拿到一块新的集成块时,可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏,若各引脚的内部等效电阻R内与标准值相符,说明这块集成块是好的,反之若与标准值相差过大,说明集成块内部损坏。 测量时有一点必须注意,由于集成块内部有大量的三极管,二极管等非线性元件,在测量中单测得一个阻值还不能判断其好坏,必须互换表笔再测一次,获得正反向两个阻值
25、。只有当R内正反向阻值都符合标准,才能断定该集成块完好。 在实际修理中,通常采用在路测量。先测量其引脚电压,如果电压异常,可断开引脚连线测接线端电压,以判断电压变化是外围元件引起,还是集成块内部引起。也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断,通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻),实际是R内与R外并联的总直流等效电阻。在修理中常将在路电压与在路电阻的测量方法结合使用。有时在路电压和在路电阻偏离标准值,并不一定是集成块损坏,而是有关外围元件损坏,使R外不正常,从而造成在路电压和在路电阻的异常。这时便只能测量集成块内部直流等效电阻,才能判定集成块是否损
26、坏。根据实际检修经验,在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来,只需将电压或在路电阻异常的脚与电路断开,同时将接地脚也与电路板断开,其它脚维持原状,测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。 例如,电视机内集成块TA7609P 瑢脚在路电压或电阻异常,可切断瑢脚和脚(接地脚)然后用万用表内电阻挡测瑢脚与脚之间电阻,测得一个数值后,互换表笔再测一次。若集成块正常应测得红表笔接地时为8.2k ,黑表笔接地时为272k的R内直流等效电阻,否则集成块已损坏。 在测量中多数引脚,万用表用R1k挡,当个别引脚R内很大时,换用R10k挡,这是因为R1k挡其表内电池电压只
27、有1.5V,当集成块内部晶体管串联较多时,电表内电压太低,不能供集成块内晶体管进入正常工作状态,数值无法显现或不准确。 总之,在检测时要认真分析,灵活运用各种方法,摸索规律,做到快速、准确找出故障。集成电路的检测经验介绍 (一)常用的检测方法 集成电路常用的检测方法有在线测量法、非在线测量法和代换法。 1非在线测量 非在线测量潮在集成电路未焊入电路时,通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比,以确定其是否正常。 2在线测量 在线测量法是利用电压测量法、电阻测量法及电流测量法等,通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常,来判断该
28、集成电路是否损坏。 3代换法 代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路,可以判断出该集成电路是否损坏。(二)常用集成电路的检测 1微处理器集成电路的检测 微处理器集成电路的关键测试引脚是VDD电源端、RESET复位端、XIN晶振信号输入端、XOUT晶振信号输出端及其他各线输入、输出端。在路测量这些关键脚对地的电阻值和电压值,看是否与正常值(可从产品电路图或有关维修资料中查出)相同。不同型号微处理器的RESET 复位电压也不相同,有的是低电平复位,即在开机瞬间为低电平,复位后维持高电平;有的是高电平复位,即在开关瞬间为高电平,复位后维持低电平。 2开关电源集成电路的检测 开关
29、电源集成电路的关键脚电压是电源端(VCC)、激励脉冲输出端、电压检测输入端、电流检测输入端。测量各引脚对地的电压值和电阻值,若与正常值相差较大,在其外围元器件正常的情况下,可以确定是该集成电路已损坏。 内置大功率开关管的厚膜集成电路,还可通过测量开关管C、B、E极之间的正、反向电阻值,来判断开关管是否正常。 3音频功放集成电路的检测 检查音频功放集成电路时,应先检测其电源端(正电源端和负电源端)、音频输入端、音频输出端及反馈端对地的电压值和电阻值。若测得各引脚的数据值与正常值相差较大,其外围元件与正常,则是该集成电路内部损坏。对引起无声故障的音频功放集成电路,测量其电源电压正常时,可用信号干扰
30、法来检查。测量时,万用表应置于R1档,将红表笔接地,用黑表笔点触音频输入端,正常时扬声器中应有较强的“喀喀”声。4运算放大器集成电路的检测 用万用表直流电压档,测量运算放大器输出端与负电源端之间的电压值(在静态时电压值较高)。用手持金属镊子依次点触运算放大器的两个输入端(加入干扰信号),若万用表表针有较大幅度的摆动,则说明该运算放大器完好;若万用表表针不动,则说明运算放大器已损坏。 5时基集成电路的检测 时基集成电路内含数字电路和模拟电路,用万用表很难直接测出其好坏。可以用如图9-13所示的测试电路来检测时基集成电路的好坏。测试电路由阻容元件、发光二极管LED、6V 直流电源、电源开关S 和8
31、脚IC插座组成。将时基集成电路(例如NE555)插信IC插座后,按下电源开关S,若被测时基集成电路正常,则发光二极管LED将闪烁发光;若LED不亮或一直亮,则说明被测时基集成电路性能不良。集成电路代换技巧 一、直接代换 直接代换是指用其他IC不经任何改动而直接取代原来的IC,代换后不影响机器的主要性能与指标。 其代换原则是:代换IC的功能、性能指标、封装形式、引脚用途、引脚序号和间隔等几方面均相同。其中IC的功能相同不仅指功能相同;还应注意逻辑极性相同,即输出输入电平极性、电压、电流幅度必须相同。例如:图像中放IC,TA7607 与TA7611,前者为反向高放AGC,后者为正向高放AGC,故不
32、能直接代换。除此之外还有输出不同极性AFT电压,输出不同极性的同步脉冲等IC 都不能直接代换,即使是同一270 _f8公司或厂家的产品,都应注意区分。性能指标是指IC 的主要电参数(或主要特性曲线)、最大耗散功率、最高工作电压、频率范围及各信号输入、输出阻抗等参数要与原IC相近。功率小的代用件要加大散热片。 1.同一型号IC的代换同一型号IC的代换一般是可靠的,安装集成电路时,要注意方向不要搞错,否则,通电时集成电路很可能被烧毁。有的单列直插式功放IC,虽型号、功能、特性相同,但引脚排列顺序的方向是有所不同的。例如,双声道功放IC LA4507,其引脚有“正”、“反”之分,其起始脚标注(色点或
33、凹坑)方向不同;没有后缀与后缀为R的IC 等,例如 M5115P 与M5115RP. 2.不同型号IC的代换型号前缀字母相同、数字不同IC的代换。这种代换只要相互间的引脚功能完全相同,其内部电路和电参数稍有差 异,也可相互直接代换。如:伴音中放IC LA1363和LA1365,后者比前者在IC第脚内部增加了一个稳压二极管,其它完全一样。 型号前缀字母不同、数字相同IC 的代换。一般情况下,前缀字母是表示生产厂家及电路的类别,前缀字母后面的数字相同,大多数可以直接代换。但也有少数,虽数字相同,但功能却完全不同。例如,HA1364是伴音IC,而uPC1364是色解码IC;4558,8脚的是运算放大
34、器NJM4558,14脚的是CD4558数字电路; 故二者完全不能代换型号前缀字母和数字都不同IC的代换。有的厂家引进未封装的IC芯片,然后加工成按本厂命名的产品。还有如为了提高某些参数指标而改进产品。这些产品常用不同型号进行命名或用型号后缀加以区别。例如,AN380 uPC1380可以直接代换;AN5620、TEA5620、DG5620等可以直接代换。 二、非直接代换 非直接代换是指不能进行直接代换的IC 稍加修改外围电路,改变原引脚的排列或增减个别元件等,使之成为可代换的IC的方法。代换原则:代换所用的IC可与原来的IC引脚功能不同、外形不同,但功能要相同,特性要相近;代换后不应影响原机性
35、能。1.不同封装IC的代换相同类型的IC 芯片,但封装外形不同,代换时只要将新器件的引脚按原器件引脚的形状和排列进行整形。例如,AFT电路CA3064和CA3064E,前者为圆形封装,辐射状引脚;后者为双列直插塑料封装,两者内部特性完全一样,按引脚功能进行连接即可。双列IC AN7114、AN7115与LA4100、LA4102封装形式基本相同,引脚和散热片正好都相差180。前面提到的AN5620带散热片双列直插16脚封装、TEA5620双列直插18脚封装,9、10脚位于集成电路的右边,相当于AN5620的散热片,二者其它脚排列一样,将9、10脚连起来接地即可使用。2.电路功能相同但个别引脚功
36、能不同IC的代换 代换时可根据各个型号IC的具体参数及说明进行。如电视机中的AGC、视频信号输出有正、负极性的区别,只要在输出端加接倒相器后即可代换。 3.类型相同但引脚功能不同IC的代换 这种代换需要改变外围电路及引脚排列,因而需要一定的理论知识、完整的资料和丰富的实践经验与技巧。 4。 有些空脚不应擅自接地内部等效电路和应用电路中有的引出脚没有标明,遇到空的引出脚时,不应擅自接地,这些引出脚为更替或备用脚,有时也作为内部连接。 5.用分立元件代换IC 有时可用分立元件代换IC 中被损坏的部分,使其恢复功能。代换前应了解该IC 的内部功能原理、每个引出脚的正常电压、波形图及与外围元件组成电路
37、的工作原理。同时还应考虑: 信号能否从IC中取出接至外围电路的输入端: 经外围电路处理后的信号,能否连接到集成电路内部的下一级去进行再处理(连接时的信号匹配应不影响其主要参数和性能)。如中放IC损坏,从典型应用电路和内部电路看,由伴音中放、鉴频以及音频放大级成,可用信号注入法找出损坏部分,若是音频放大部分损坏,则可用分立元件代替。 6.组合代换 组合代换就是把同一型号的多块IC内部未受损的电路部分,重新组合成一块完整的IC,用以代替功能不良的IC的方法。对买不到原配IC的情况下是十分适用的。但要求所利用IC内部完好的电路一定要有接口引出脚。非直接代换关键是要查清楚互相代换的两种IC 的基本电参
38、数、内部等效电路、各引脚的功能、IC 与外部元件之间连接关系的资料。实际操作时予以注意:集成电路引脚的编号顺序,切勿接错; 为适应代换后的IC的特点,与其相连的外围电路的元件要作相应的改变; 电源电压要与代换后的IC相符,如果原电路中电源电压高,应设法降压;电压低,要看代换IC能否工作。 代换以后要测量IC的静态工作电流,如电流远大于正常值,则说明电路可能产生自激,这时须进行去耦、调整。 若增益与原来有所差别,可调整反馈电阻阻值; 代换后IC的输入、输出阻抗要与原电路相匹配;检查其驱动能力。 在改动时要充分利用原电路板上的脚孔和引线,外接引线要求整齐,避免前后交叉,以便检查和防止电路自激,特别
39、是防止高频自激; 7)在通电前电源Vcc回路里最好再串接一直流电流表,降压电阻阻值由大到小观察集成电路总电流的变化是否正常如何识别常用元器件? 一、电阻 电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。电阻在电路中的主要作用为:分流、限流、分压、偏置等。 1、参数识别:电阻的单位为欧姆(),倍率单位有:千欧(K),兆欧(M)等。换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路,如:472 表示 47100(即4.7K); 104则表示100K b、色环标注法使用最多,现举例如下:四色环电阻
40、五色环电阻(精密电阻) 2、电阻的色标位置和倍率关系如下表所示: 颜色 有效数字 倍率 允许偏差(%) 银色 / x0.01 10 金色 / x0.1 5 黑色 0 +0 / 棕色 1 x10 1 红色 2 x100 2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 0.5 蓝色 6 x1000000 0.2 紫色 7x10000000 0.1 灰色 8 x100000000 / 白色 9 x1000000000 / 二、电容 1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的
41、特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2f c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3 种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1 法拉=103 毫法=106 微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V 容量
42、小的电容其容量值在电容上用字母表示或数字表示 字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。 如:102表示10102PF=1000PF 224表示22104PF=0.22 uF 3、电容容量误差表 符号 F G J K L M 允许误差 1% 2% 5% 10% 15% 20% 如:一瓷片电容为104J表示容量为0. 1 uF、误差为5%。 三、晶体二极管 晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。 1、作用:二极管的主要特性是单向导电性,也就是在正向电压的
43、作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。 2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。 发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
44、 3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。 4、常用的1N4000系列二极管耐压比较如下: 型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 耐压(V) 50 100 200 400 600 800 1000 电流(A) 均为1 四、稳压二极管 稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。 1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。这样,当把稳压管接
45、入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压_将基本保持不变。 2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3 种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。常用稳压二极管的型号及稳压值如下表: 型 号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V 五、电感 电感在电路中
46、常用“L”加数字表示,如:L6 表示编号为6 的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率高,线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法,色标法与电阻类似。如:棕、黑、金、金表示1uH(误差5%)的电感。电感的基本单位为:亨(H) 换算单位有:1H=103mH=106uH。六、变容二极管 变容二极管是根据普通二极管内部 “PN 结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去。在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化。 变容二极管发生故障,主要表现为漏电或性能变差: (1)发生漏电现象时,高频调制电路将不工作或调制性能变差。 (
